14. Appendice

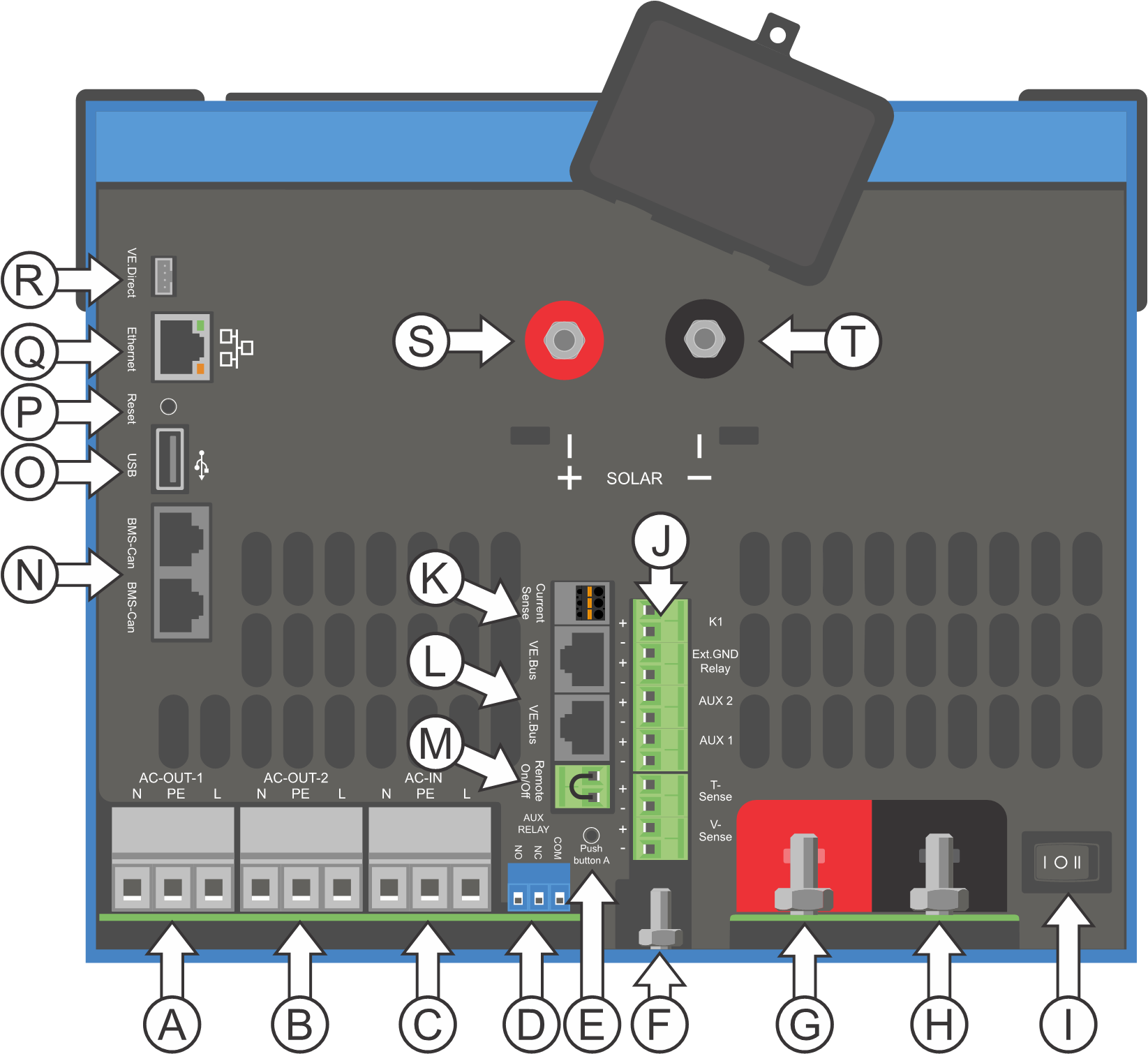

14.1. Appendice A: Panoramica dei collegamenti
Riferimento: | Descrizione | Collegamento |
A | Collegamento del carico. AC-OUT-1 Da sinistra a destra: | N (neutro), PE (terra/massa), L (fase) |
B | Collegamento del carico. AC-OUT-2 Da sinistra a destra: | N (neutro), PE (terra/massa), L (fase) |
C | Ingresso CA 1, Ingresso CA 2, Uscita CA | N (neutro), PE (terra/massa), L (fase) |
D | Contatto allarme: da sinistra a destra | NO, NC, COM. |
E | Avvio senza Assistente | Tenere premuto questo pulsante all’avvio |
F | Collegamento a terra primario | M6 (PE) |
G | collegamento positivo della batteria. | M8 |
H | collegamento negativo della batteria. | M8 |
I | motore | -:On, 0:Off, =:charger only |
J | Morsetti dall’alto in basso: | 1. Alimentazione ausiliaria 12 V 100 mA |
2. Uscita a collettore aperto programmabile (K1) 70 V 100 mA | ||
3. Relè di massa esterno + | ||
4. Relè di massa esterno – | ||
5. Ingresso analogico/digitale (AUX) 1 + | ||
6. Ingresso analogico/digitale (AUX) 1 - | ||
7. Ingresso analogico/digitale (AUX) 2 + | ||
8. Ingresso analogico/digitale (AUX) 2 - | ||
9. Sensore temperatura + | ||
10. Rilevamento temperatura – | ||
11. Rilevamento tensione batteria + | ||
12. Rilevamento tensione batteria - | ||
K | Sensore corrente esterno | Per collegare il sensore di corrente, rimuovere il ponticello tra i morsetti INT e COM, collegare il filo rosso del sensore al morsetto EXT e collegare il filo bianco del sensore al morsetto COM. |
L | 2x connettore VE-BUS RJ45 | per il controllo a distanza e/o il funzionamento in parallelo / trifase |
M | Connettore per interruttore remoto | Collegamento breve per l'accensione. |
N | Porta BMS-Can dedicata (VE.Can non supportato) | |
O | USB | |
P | Pulsante Reset | Riavvia solo il componente della scheda GX |
Q | Porta Ethernet | |
R | Porta VE.Direct | |
S | Bullone M6 polo positivo solare | |
T | Bullone M6 polo negativo solare |

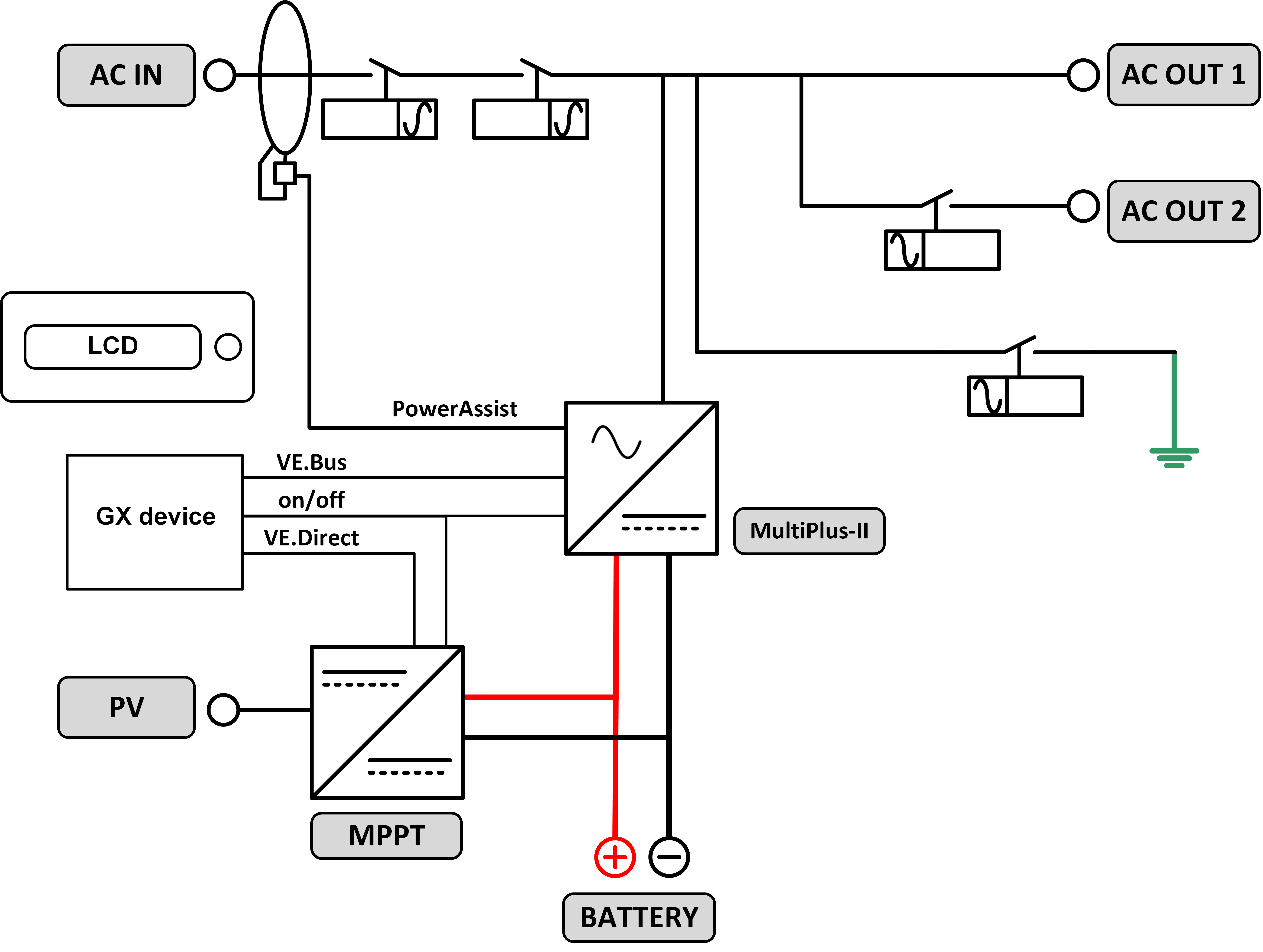

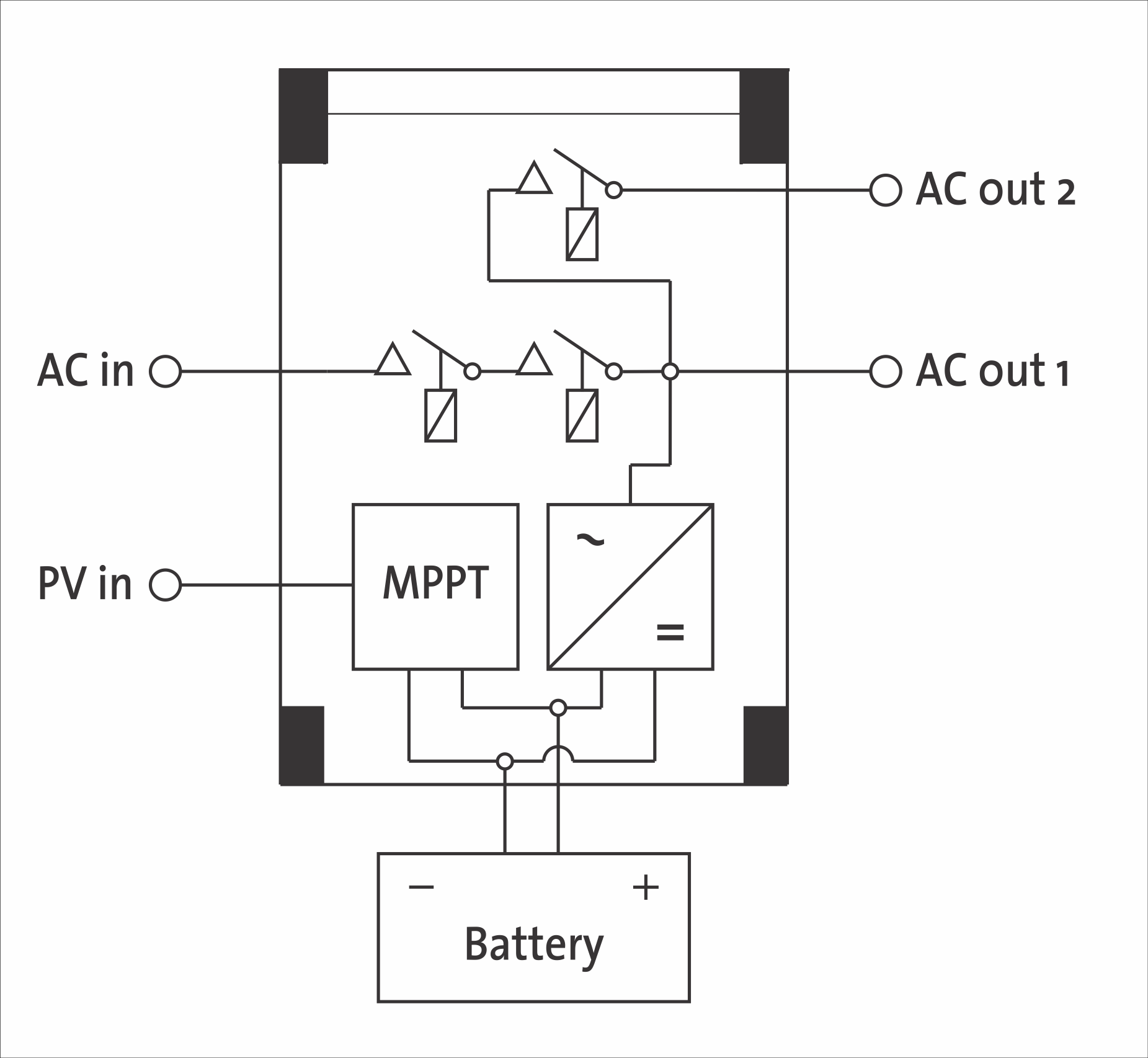

14.2. Appendice B: Diagrammi di blocco

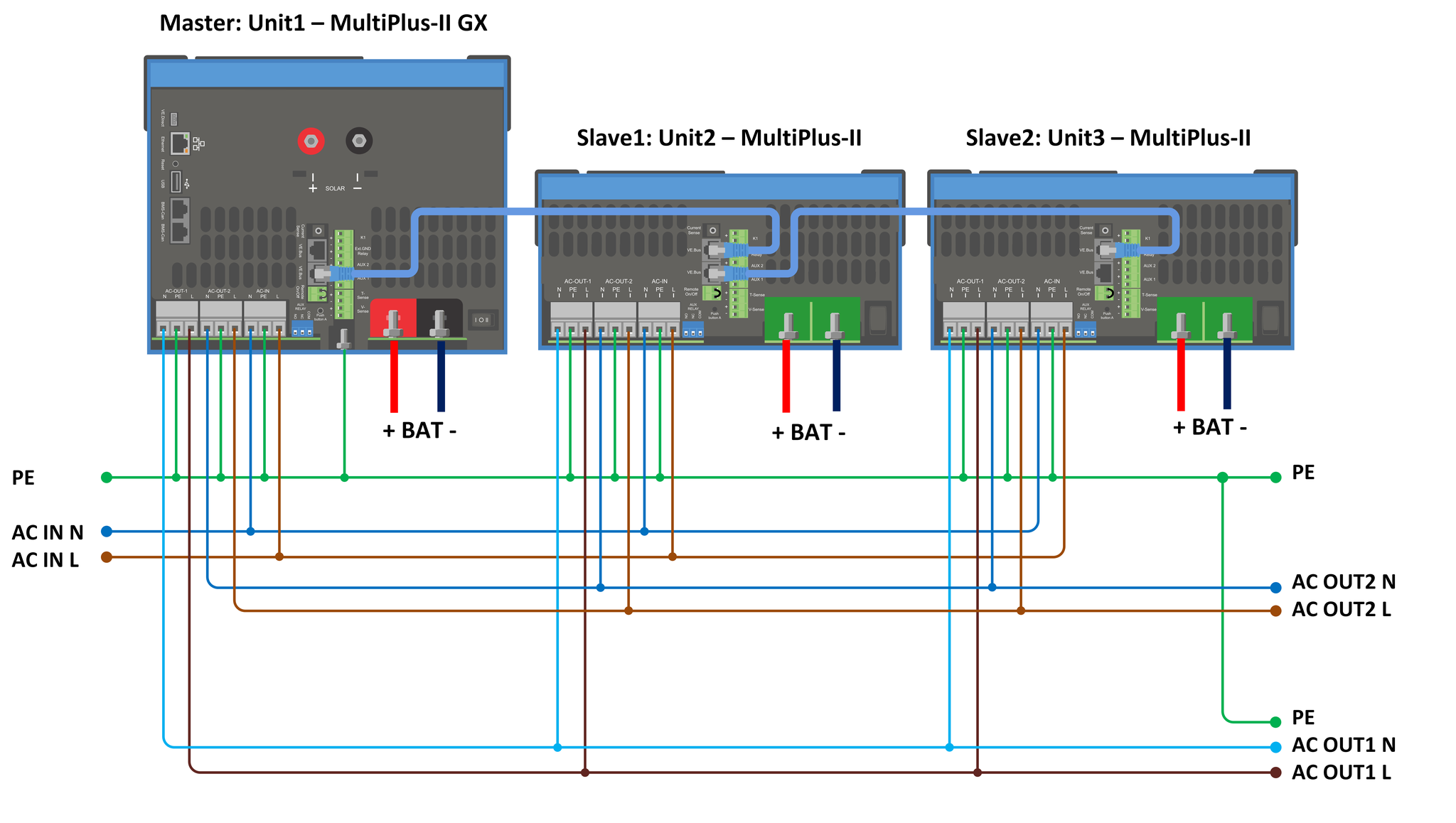

14.3. Appendice C: Collegamento in parallelo
Per i sistemi paralleli sono necessarie ulteriori condizioni. Si prega di leggere qui la documentazione specifica: https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems

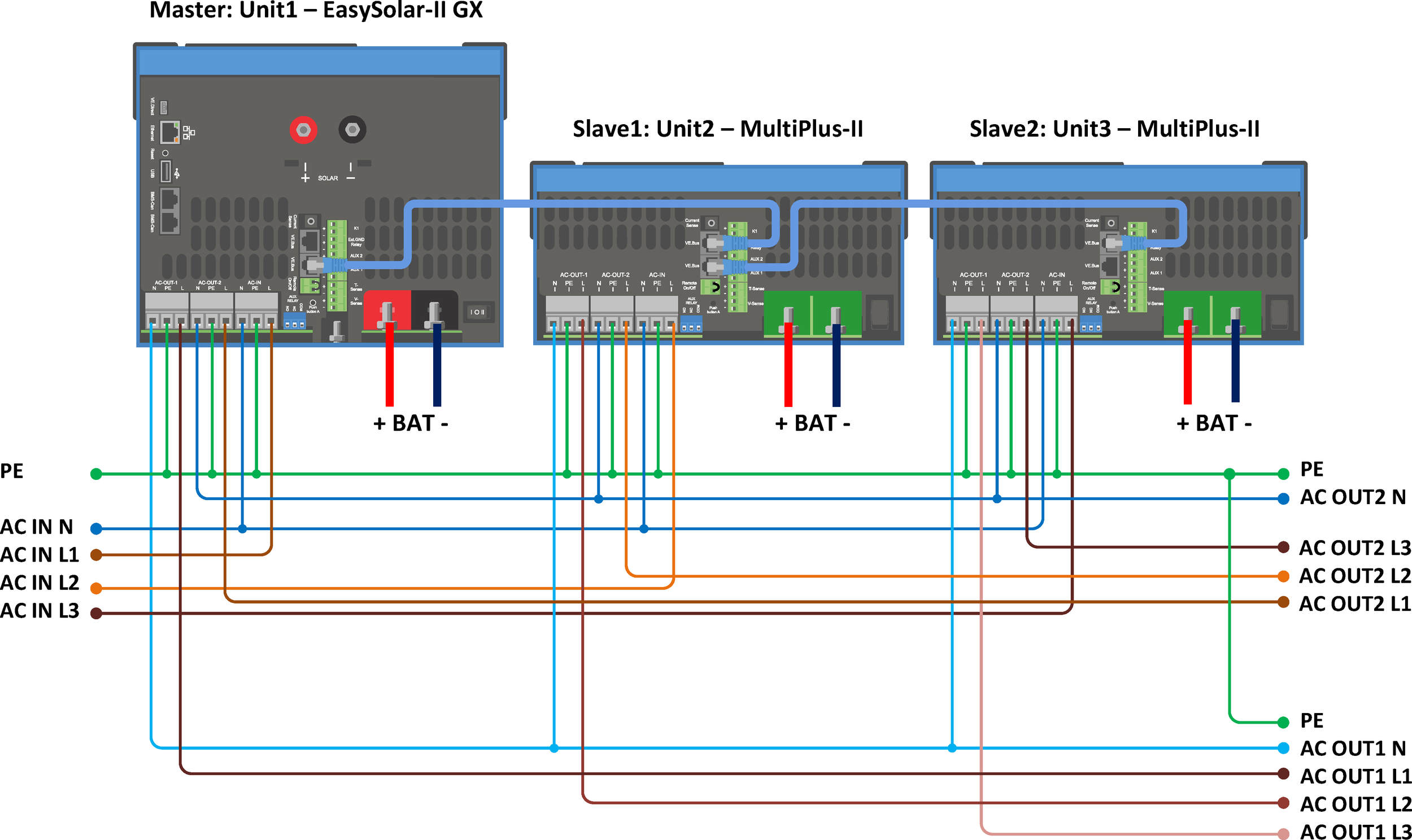

14.4. Appendice D: Connessione trifase
Per i sistemi paralleli sono necessarie ulteriori condizioni. Si prega di leggere qui la documentazione specifica: https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
14.5. Appendice E: Caratteristiche di carica
14.5.1. Carica a 4 fasi:
Fase di prima carica inserita all'avvio del caricabatterie. La corrente costante è applicata finché viene raggiunta la tensione nominale della batteria, in base alla temperatura e alla tensione di ingresso, dopodiché l'alimentazione costante è applicata al punto in cui inizia il degasaggio (28,8 V rispetto a 57,6 V, temperatura compensata).
14.5.2. Battery Safe
La tensione applicata alla batteria è aumentata gradualmente finché si raggiunge la tensione di assorbimento. La modalità Battery Safe è parte del tempo di assorbimento calcolato.
14.5.3. Assorbimento
Il periodo di assorbimento dipende dal periodo di prima fase di carica. Il periodo di assorbimento max è impostato sul tempo di assorbimento max.
14.5.4. Mantenimento
La tensione di mantenimento viene applicata per mantenere la batteria completamente carica.
14.5.5. Accumulo
Dopo un giorno d carica di mantenimento, la tensione di uscita viene ridotta al livello di accumulo. Tale carica è di 26,4 V e 52,8 V rispettivamente per caricabatterie da 24 V e 48 V. Questo limiterà la perdita di acqua al minimo, quando la batteria è stoccata per la stagione invernale. Dopo un periodo di tempo regolabile (default = 7 giorni), il caricatore entra in modalità di assorbimento ripetuto per un tempo regolabile (default = un'ora) per aggiornare la batteria.
14.6. Appendice F: Compensazione della temperatura
Le tensioni di uscita predefinite per il mantenimento e l'assorbimento sono a 25 °C. La tensione di mantenimento ridotta segue la tensione di mantenimento e la tensione di assorbimento aumentata segue la tensione di assorbimento. Nella modalità di regolazione, la compensazione della temperatura è disabilitata.
14.7. Appendice G: Dimensioni

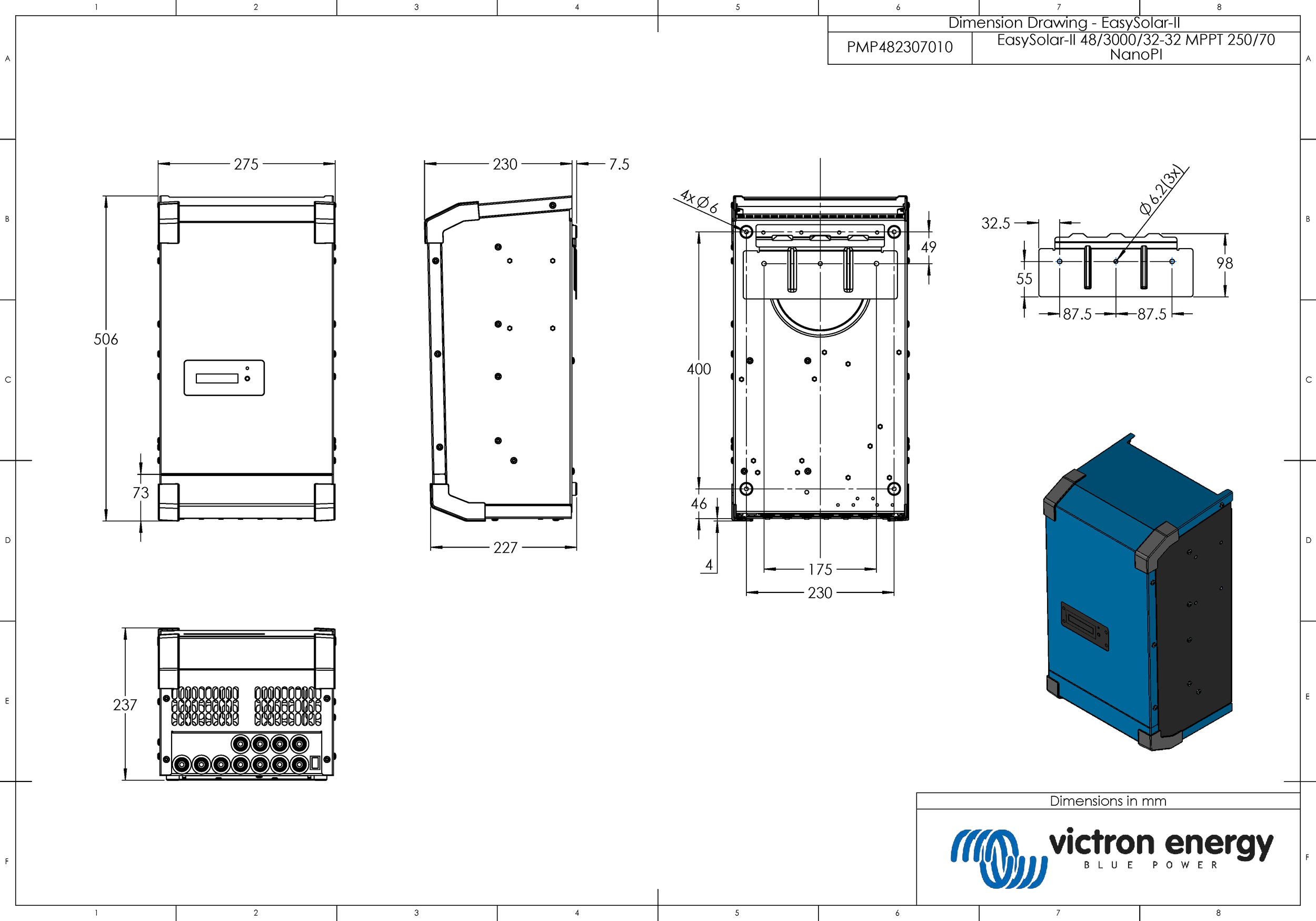

Disegni Quotati - EasySolar-II 48/3000/35-32 MPPT 250/70 GX - PMP482307010

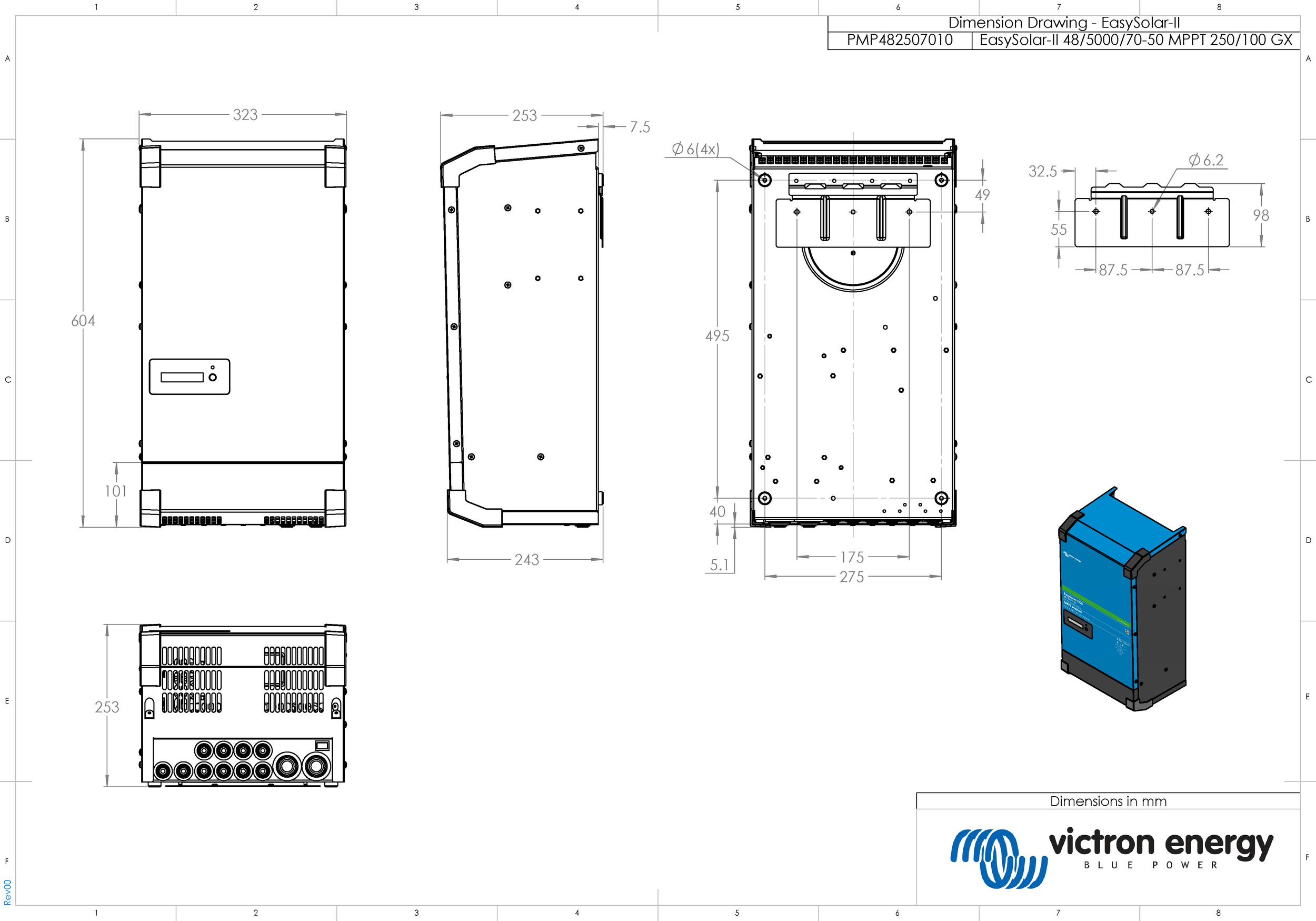

Disegni Quotati - EasySolar-II 48/5000/70-50 MPPT 250/100 GX - PMP482507010
