5. Kurulum, yapılandırma ve çalıştırma

Bu bölümde:

5.1. VictronConnect üzerinden ilk kullanım

İlk kurulum, EVCS yeni olduğunda ve henüz yapılandırılmadığında veya fabrika varsayılanlarına sıfırlandıktan sonra gereklidir.

Hazırlık

VictronConnect uygulamasını açın ve EVCS’ye ilişkin girdiyi (EVCS-HQXXXXXXXXX) bulun.
EVCS’ye dokunun. Eşleştirme iletişim penceresi başlayacaktır. 000000 olan eşleştirme kodunu veya muhafazanın içinde bulunan yapışkanlı etiketin üzerindeki benzersiz numarayı girin.

İlk kurulumu başlatın

Eşleştirme başarılı olduysa durum sayfası görüntülenir.

"İlk kurulum tamamlanmadı" mesajı görüntülenen bir uyarı bildirimi ekrana gelir.

İlk kurulumu gerçekleştirmek üzere Settings (Ayarlar) sayfasını açmak için sağ üst köşedeki dişli simgesine dokunun.

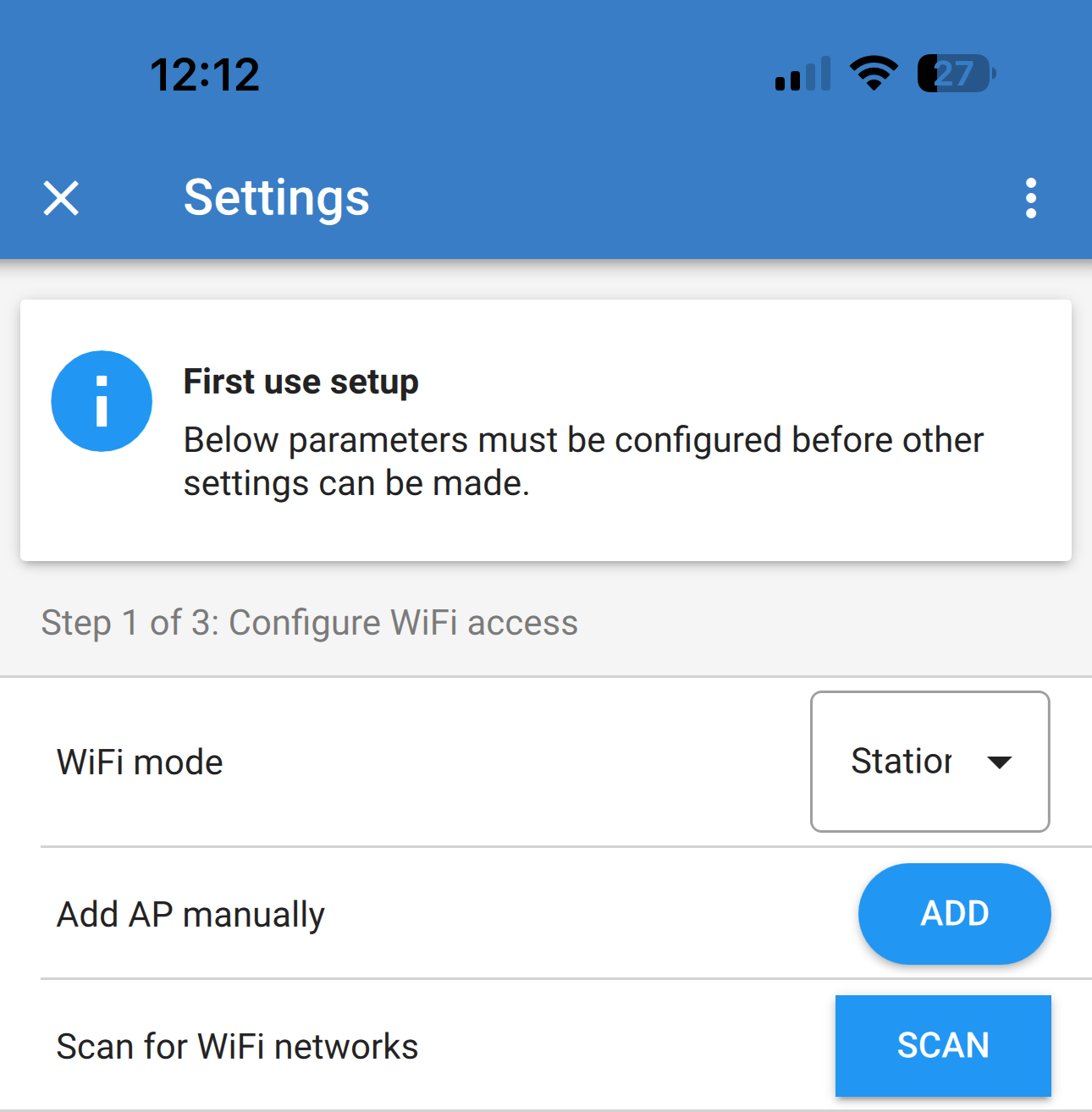

Adım 1/3: WiFi erişimini yapılandırma

İlk kurulumu tamamlamak ve elektrikli araç şarj istasyonunu kullanmaya başlamak için aşağıdaki parametrelerden biri değiştirilmelidir:

Ya WiFi modu AP'yi onaylayın (EVCS kendi erişim noktasını sağlar) - gerekli tüm parametreler zaten önceden doldurulmuştur. AP parolası, EVCS'nin içindeki etikette belirtilen parolaya karşılık gelir.
Ya da EVCS'yi yerel ağınıza/yönlendiricinize bağlamak için İstasyon modunu seçin. Ağ adını (SSID) zaten biliyorsanız bunu manuel olarak girebilirsiniz. Alternatif olarak, yakındaki ağları bulmak için SCAN düğmesine basın, istediğiniz ağı seçin ve erişim şifresini girin.

Adım 2/3: Web erişim bilgilerini değiştirme

Bu adım, web arayüzüne güvenli erişim sağlamak için gereklidir. Varsayılan kullanıcı adı “admin”dir. Varsayılan parola, EVCS'nin içindeki etikette bulunan parolaya karşılık gelir. Kendi parolanızı ve kullanıcı adınızı oluşturmanızı öneririz.

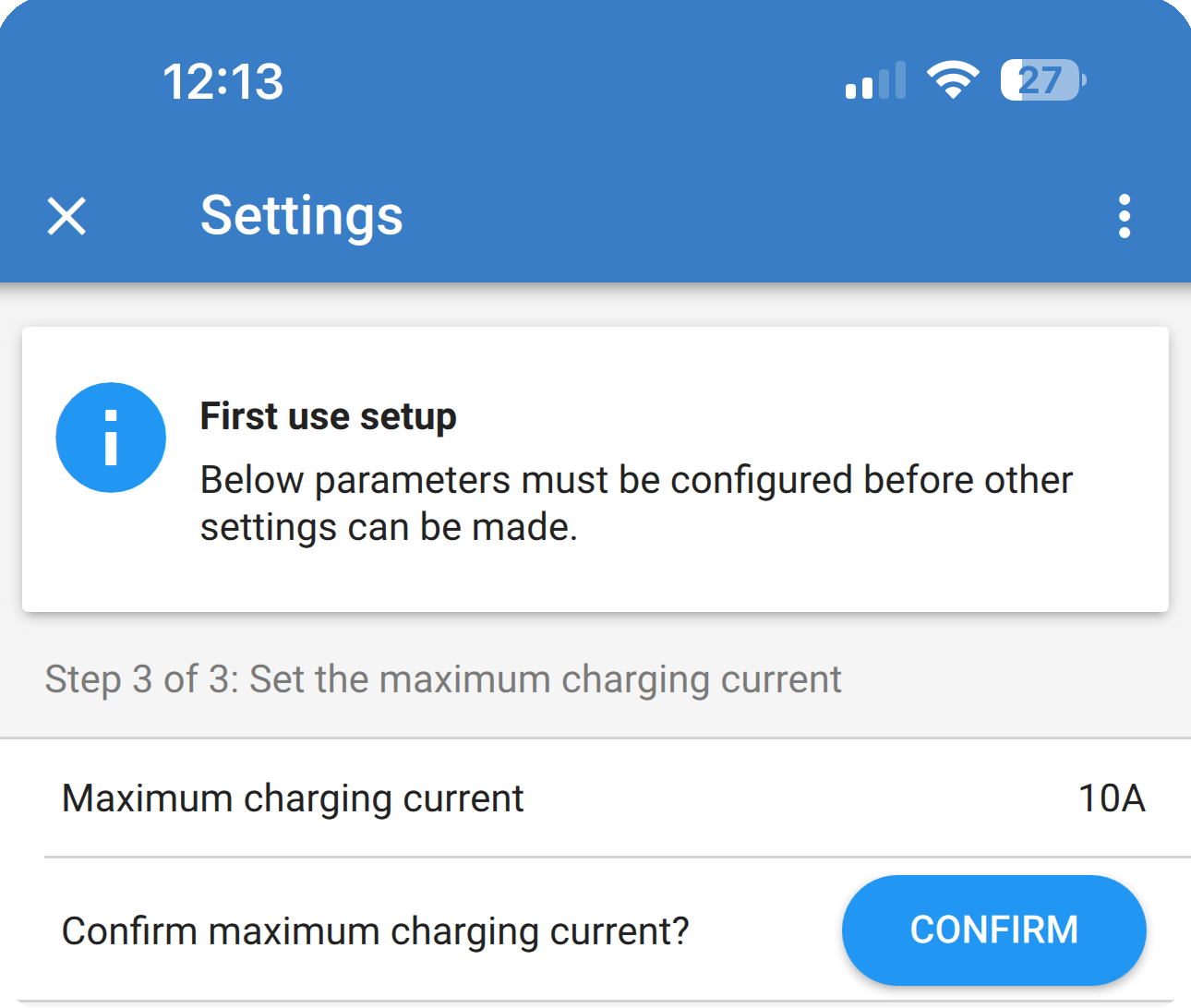

Adım 3/3: Maksimum şarj akımını ayarlama

EVCS'nin şarj etmesine izin verilen maksimum şarj akımını ayarlayın (aralık: 6 A - 32 A).

İlk kurulum tamamlandı

Status (Durum) sayfası açılır ve uyarı bildirimi kapanır.

Artık EV Charging Station NS kullanmaya başlayabilirsiniz.

5.2. WiFi erişim noktası üzerinden ilk kurulum

Şarj istasyonu, ilk kez çalıştırıldığı anda kendi WiFi erişim noktası yayınını yapar. Aşağıdaki adımlarda, şarj istasyonunu çalışmaya hazırlamak için yapılacak ilk kurulum işlemi açıklanmaktadır.

WiFi erişim noktasına bağlanın:

İç etiketin üzerindeki QR Kodunu tarayın.
Veya mobil cihazınızın veya dizüstü bilgisayarınızın WiFi menüsüne gidin ve SSID bilgisini otomatik olarak yayınlayan erişim noktasını manuel olarak ekleyin. SSID ve Parola, muhafazanın içindeki etikette yazmaktadır.

Konum kurulumu:
Erişim noktasına bağlandıktan sonra, bir web tarayıcısına varsayılan IP adresi 192.168.0.1'i girin. Varsayılan kullanıcı adı “admin”dir. Varsayılan şifre ünitenin içindeki etikette yazılıdır. İlk kurulum işlemi daha sonra başlayacaktır:
EV Charging Station NS uygulamasının kurulacağı konumu ve saat dilimini seçin. Yaz saati uygulaması ayarları, gerektiği şekilde otomatik olarak uygulanır.
Yoğun olmayan saatlerde şarj
Önceki adımda seçtiğiniz konuma bağlı olarak Off-peak charging (Yoğun olmayan saatlerde şarj) özelliğini etkinleştirmeniz gerekebilir.

WiFi kurulumu: WiFi modunu seçerek WiFi ağını yapılandırın

Erişim noktası: Ünite, kendi WiFi erişim noktasını oluşturur. Bu oluşturma işlemi, ya üniteyi kurmak amacıyla ya da GX cihazı da dâhil ayrı bir WiFi ağı mevcut olmadığında gerçekleştirilir.
İhtiyaçlarınız doğrultusunda SSID, IP adresi ve Ağ Maskesi ayarlarını yapın.

İstasyon: Cihazı GX cihazı veya VRM gibi diğer Victron cihazlarının yer aldığı yerel bir WiFi ağına bağlar.

WiFi modunu AP yerine İstasyon olarak değiştirin.

Diğer WiFi ağlarını aramak için Scan (Tara) düğmesine tıklayın veya Add (Ekle) düğmesine tıklayarak bilinen bir AP’yi manuel olarak ekleyin. WiFi standartlarına dikkat edin: 802.11 b/g/n (yalnızca 2,4 Ghz).


Bağlanmak istediğiniz ağı işaretleyin ve ardından Uygula düğmesine tıklayın.


Şifre kutusuna harici WiFi şifresini girerek İleri düğmesine tıklayın.


DHCP yerine statik IP’ye ihtiyacınız varsa IP modu düğmesini Manuel olarak değiştirin ve statik IP adresi, Ağ Maskesi, Ağ Geçidi ve DNS bilgilerini girin.


Erişim ayarı:

Kullanıcı Adı alanına tıklayarak kendi kullanıcı adınızı yazın. Varsayılan kullanıcı adı “admin”dir.
Şifre alanına tıklayarak şifreyi küçük, büyük ve özel en az 8 karakterden oluşan yeni bir şifre ile değiştirin. Varsayılan şifre, ünite içindeki etiketin üzerinde yazılıdır.
Yeni şifrenizi onaylayın.
İleri düğmesine tıklayın.

Şarj akımı ayarı:
İzin verilen maksimum şarj akımını (6 - 32 A) ayarlayın.
İlk kurulumun tamamlanması:
Save (Kaydet) düğmesine tıklandıktan sonra EV Charging Station NS yeniden başlar.
3. adımda girdiğiniz kimlik bilgilerinizle oturum açın.
Ana Dashboard (Pano) sayası ekrana gelir ve EV Charging Station NS kullanıma hazırdır.

5.3. MQTT etkinleştirmesi

EV Charging Station NS ile GX cihazı bağlantısı için önerilen yöntem budur.

GX cihazı ile iletişim eskiden Modbus TCP'ye dayanıyordu. MQTT daha esnektir ve EV Charging Station NS'in daha geniş bir GX veri tabanına erişebilmesini sağlar. Böylece iki cihaz daha fazla bilgi alışverişi yapabilir ve daha uyumlu çalışır.

EV Charging Station NS'e, VictronConnect Remove aracılığıyla herhangi bir yerden erişilebilir.
Uyarılar ve hatalar GX cihazında gösterilir.
GX cihazı, GX Opportunity Loads ve Dynamic ESS için şarj işlemini kontrol edebilir.
Bu, gelecek özelliklere yönelik bir altyapıdır.

Modbus TCP bir alternatif olarak sunulmaya devam etmektedir.

Not

EVCS aygıt yazılımı, sürüm 2.09 veya sonrası olmalıdır.

GX cihazı, sürüm 3.80 veya sonrası kullanmalıdır.

VictronConnect, sürüm 6.41 veya sonrası olmalıdır.

EV Charging Station NS ve GX cihazının iletişim kurabilmesi için eşleştirilmeleri gerekir.

Öncelikle GX cihazı eşleştirme moduna alınmalı ve EV Charging Station NS'ten gelecek eşleştirme isteğine hazır olmalıdır.

5.3.1. Eşleştirme modunu etkinleştirme

GX cihazının dokunmatik ekranından veya web arayüzünden Settings → Integrations → MQTT Devices (Ayarlar > Entegrasyonlar > MQTT Cihazlar) yolunu izleyin.

GX cihazının etkinleştirme modunu etkinleştirmek için Activate (Etkinleştir) düğmesine dokunun.

Sayfanın alt kısmında, eşleştirme modunun etkinleştirildiğini bildiren bir mesaj kısa süreliğine görüntülenir. Ek olarak, Activate (Etkinleştir) düğmesinin yerini eşleştirmenin etkin kalacağı süre için geri sayım alır.

Not

Süre dolarsa Activate (Etkinleştir) düğmesine tekrar dokunabilirsiniz.

Fiziksel düğmeye sahip belirli GX cihazlarında, eşleştirme modunu yukarıdaki iki adıma ek alternatif olarak fiziksel düğmeyi kullanarak da etkinleştirebilirsiniz.

Kalem benzeri bir nesneyle düğmeye iki kez basın.

Eşleştirme modu etkinken GX cihazının önündeki mavi LED düzenli bir şekilde yanıp söner ve iki dakikanın ardından kapanır.

5.3.2. EVCS web arayüzü üzerinden eşleştirme

EV Charging Station NS web arayüzünde, General → GX device (Genel > GX cihazı) yolunu izleyin.

Communication (İletişim) özelliğinin Enabled (Etkin) olduğundan emin olun.

İletişim türünü MQTT olarak ayarlayın.

Ağdaki GX cihazlarını bulmak için "Discover" (Keşfet) düğmesine dokunun.

Not

EV Charging Station NS ve GX cihazı aynı ağ alt ağında olmalıdır.

Ağ üzerinde bulunan tüm GX cihazları bir açılır kutuda görüntülenir.

Eşleştirmek istediğiniz GX cihazına dokunun veya tıklayın.

Seçilen GX cihazının IP adresi ve VRM Portal Kimliği ilgili alanlara girilir.

Not

GX cihazında Pairing mode (Eşleştirme modu) etkin olduğundan emin olun. Zaman aşımına uğradıysa yeniden etkinleştirin.

Eşleştirme işlemini başlatmak için Pair (Eşleştir) düğmesine dokunun.

Eşleştirme başarıyla tamamlandıktan sonra sayfanın alt kısmında bir mesaj görüntülenir.

Eşleştirilen GX cihazı bilgileri, düğmelerin altında yazar.

Son olarak, sayfanın alt kısmındaki Save (Kaydet) düğmesine tıklayın

Ek olarak, EV Charging Station NS, GX cihazında, eşleştirilen cihaz olarak listelenir.

EV Charging Station NS, cihaz listesinde kısa bir durum açıklamasıyla görüntülenir.

EV Charging Station NS, GX cihazının ana Overview (Genel Bakış) sayfasında görünür.

5.3.3. VictronConnect aracılığıyla eşleştirme

Bu yöntem, daha önce açıklanan web arayüzü yöntemine bir alternatiftir. Burada açıklanacak eşleştirme işleminde VictronConnect kullanılır.

Web arayüzünü kullanarak eşleştirme yaptıysanız ve iletişim kurulduysa bu bölümü atlayabilirsiniz.

Not

VictronConnect sürüm 6.41 veya sonrası gerekir.

VictronConnect uygulamasını kullanarak EV Charging Station NS'e bağlanın.

Settings → General → GX Device (Ayarlar > Genel > GX Cihazı) yolunu izleyin.

Selected GX (None) (Seçilen GX (Yok)) seçeneğine dokunun.

"Enable communication" (İletişimi etkinleştir) özelliğini açın.

"Communication type" (İletişim türü) için MQTT ayarını seçin.

Ağdaki GX cihazlarını bulmak için "Discover" (Keşfet) düğmesine dokunun.

Not

EV Charging Station NS ve GX cihazı aynı ağ alt ağında olmalıdır.

Bulunan GX cihazları listelenir.

Eşleştirmek istediğiniz GX cihazını seçmek için "Select" (Seç) düğmesine dokunun.

Seçilen GX cihazının IP adresi ve VRM Portal Kimliği ilgili alanlara girilir.

Not

GX cihazında Pairing mode (Eşleştirme modu) etkin olduğundan emin olun. Zaman aşımına uğradıysa yeniden etkinleştirin.

Eşleştirme işlemini başlatmak için "Pair" (Eşleştir) düğmesine dokunun.

Eşleştirme başarıyla tamamlandıktan sonra durum, yeşil renkli "Communication established" (İletişim kuruldu) olarak değişir ve GX cihazının IP adresi ve VRM ID bilgileri gösterilir.

Ek olarak, EV Charging Station NS, GX cihazında, eşleştirilen cihaz olarak listelenir.

EV Charging Station NS, cihaz listesinde kısa bir durum açıklamasıyla görüntülenir.

EV Charging Station NS, GX cihazının ana Overview (Genel Bakış) sayfasında görünür.

5.4. GX cihazının kurulumu, yapılandırılması ve kullanımı

5.4.1. Kurulum menüsü ve seçenekler

MQTT iletişimi etkinleştirildikten sonra cihaz listesinde adlandırılan EVCS görünür ve geçerli mod ve şarj durumu görüntülenir.

Bu alt menü, faz başına şarj gücüyle birlikte mevcut şarj durumunu gösterir.

Şarj modu, belirli şarj moduyla ilgili diğer parametrelerle birlikte değiştirilebilir.

Setup (Kurulum) menüsünde, EV Charging Station NS'in kurulduğu konum dahil olmak üzere bazı ayarlar yapılandırılabilir.

Autostart (Otomatik başlatma) işlevi, araç şarja bağlandığı gibi şarj işlemini etkinleştirir.

Not

Şarj işleminin etkin olması, aracın hemen şarj olmaya başlayacağı anlamına gelmez. EV Charging Station NS'in, bir program etkinleştirildiğinde şarja başlamaya hazır olduğu anlamına gelir.

Device (Cihaz) alt menüsünde EV Charging Station NS parametreleri görüntülenir.

EV Charging Station NS'in adı değiştirilebilir.

5.5. VictronConnect’in kurulumu, yapılandırılması ve kullanımı

5.5.1. Kurulum

EV Charging Station NS’na Bluetooth ve VictronConnect üzerinden başarılı bir şekilde bağlanmak için aşağıdaki adımlar gereklidir:

EVCS’nizde Bluetooth özelliğinin etkinleştirilmiş olduğundan emin olun.
İpucu
Bluetooth devre dışı ise Bluetooth’u etkinleştirmek hakkında ayrıntılar için Ağlar menüsü bölümüne bakın.
App Store’dan veya Google Play’den VictronConnect uygulamasını indirip yükleyin.
VictronConnect’i açın ve EVCS için cihaz listesinde kaydırarak ilerleyin.
Eşleştirme iletişim penceresini açmak için üzerine dokunun. Muhafazanın içindeki yapışkanlı etiketin üzerinde yer alan benzersiz numara olan eşleştirme kodunu girin.
Eşleştirme başarılı olduysa EVCS genel bakış sayfası görüntülenir.

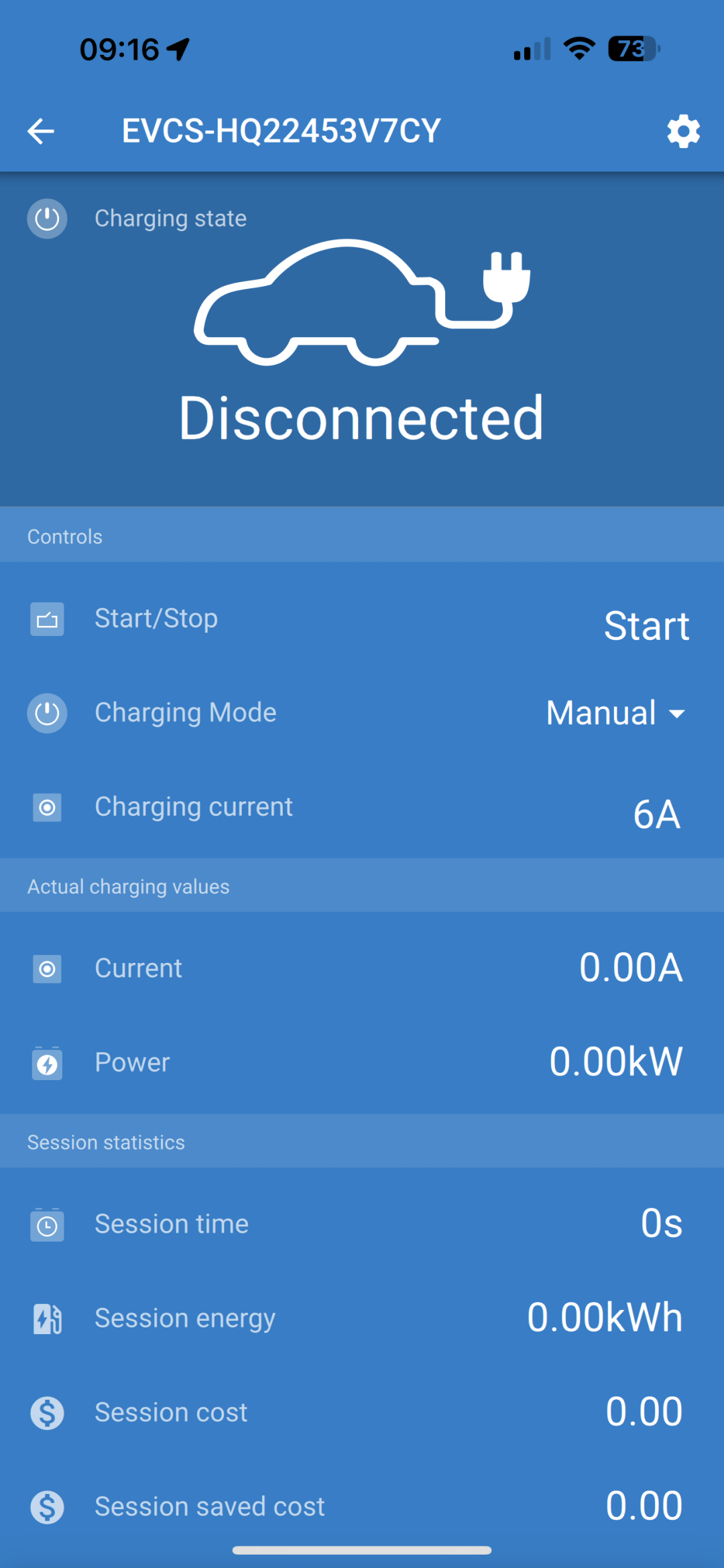

5.5.2. Genel Bakış sayfası

Genel bakış sayfası, şarj durumu, şarjı başlatma/durdurma kontrolleri veya şarj modunu ve şarj akımını değiştirme hakkında bilgi sunar. Ayrıca gerçek şarj değerleri ve oturum istatistikleri de izlenebilir.

Kontroller:

Başlat/Durdur: Manuel moddayken şarj işlemini başlatır veya durdurur.
Durdurma düğmesine basıldıktan sonra, önce şarj akımının minimuma indirildiğini ve ancak o zaman kontaktörün açıldığını unutmayın (2 saniyelik bir gecikmeyle).
Şarj modu: Şarj modunu manuel, otomatik veya programlanmış olarak değiştirir.
Şarj akımı: Şarj akımını ayarlayın (aralık: Genel Ayarlar sayfasında veya web arayüzünde ayarlanan Minimum ve Maksimum şarj akımına bağlı olarak 6-32 A).
Scheduled (Programlı) modda, şarj akımı programda tanımlanacağı için sonradan değiştirilemez.

Gerçek şarj değerleri:

Güç: Şarj gücü. Çok fazlı bir besleme ile tüm fazlar birleştirilir.

Oturum istatistikleri:

Oturum süresi: Geçerli şarj oturumunun süresi.
Oturum enerjisi: Bu oturumda yüklenen toplam enerji.
Oturum maliyeti: (Şarj şebekeden gerçekleştiğinde) EVCS ayarlarında ayarlanan kW/sa başına enerji fiyatına bağlı oturum maliyetidir; Genel Ayarlar kurulumu bölümüne bakın.
Tasarruf edilen oturum maliyeti: PV sistemi üzerinden şarj edilen enerjiye ve EVCS ayarlarında ayarlanan kW/sa başına enerji fiyatına bağlı olarak tasarruf edilen maliyettir.
Toplam Enerji: İlk kurulumdan bu yana şarj edilen toplam enerjidir.

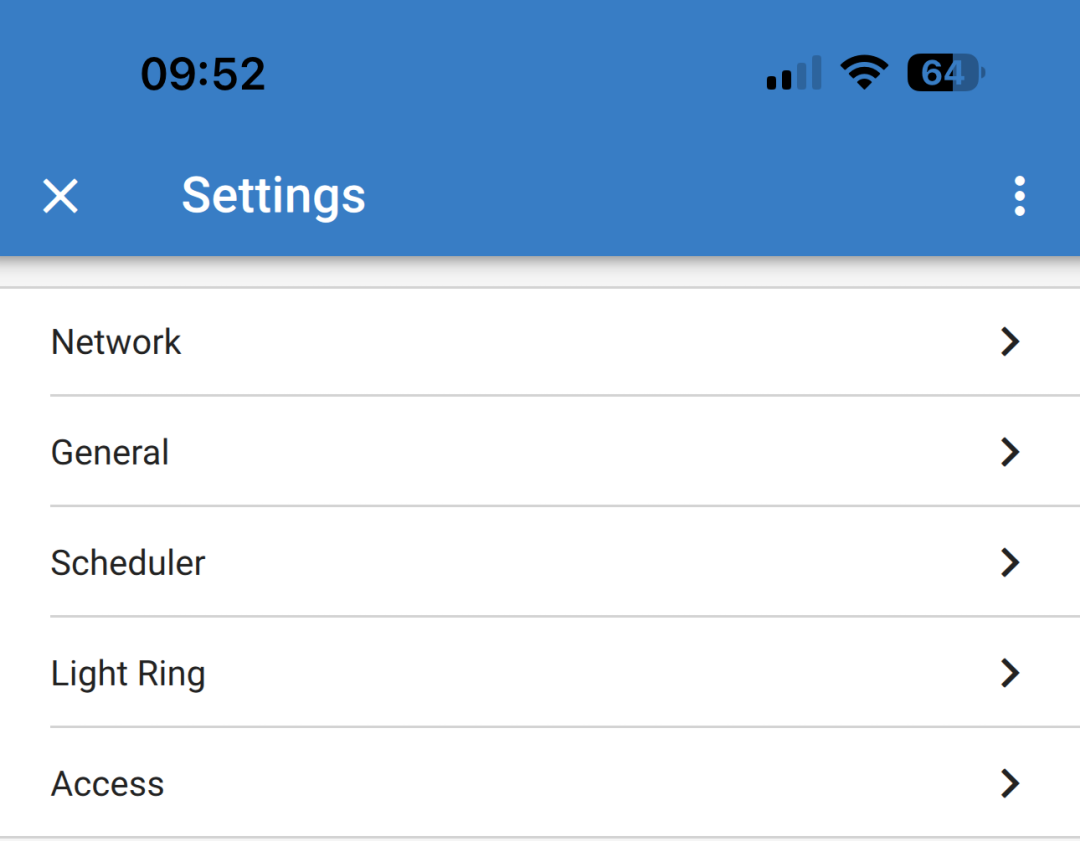

5.5.3. Ayarlar sayfası

Ayarlar menüsüne Genel Bakış sayfasının sağ üst köşesindeki dişli çarka basılarak erişilebilir.

Aşağıdaki menü seçenekleri mevcuttur:

Ağ: Ağ ayarlarını değiştirin.
Genel: Şarj cihazı ayarlarını yapın.

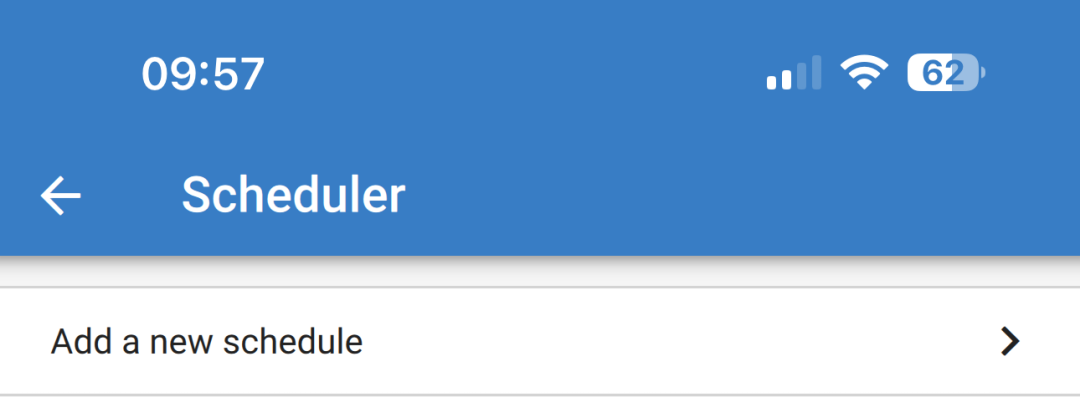

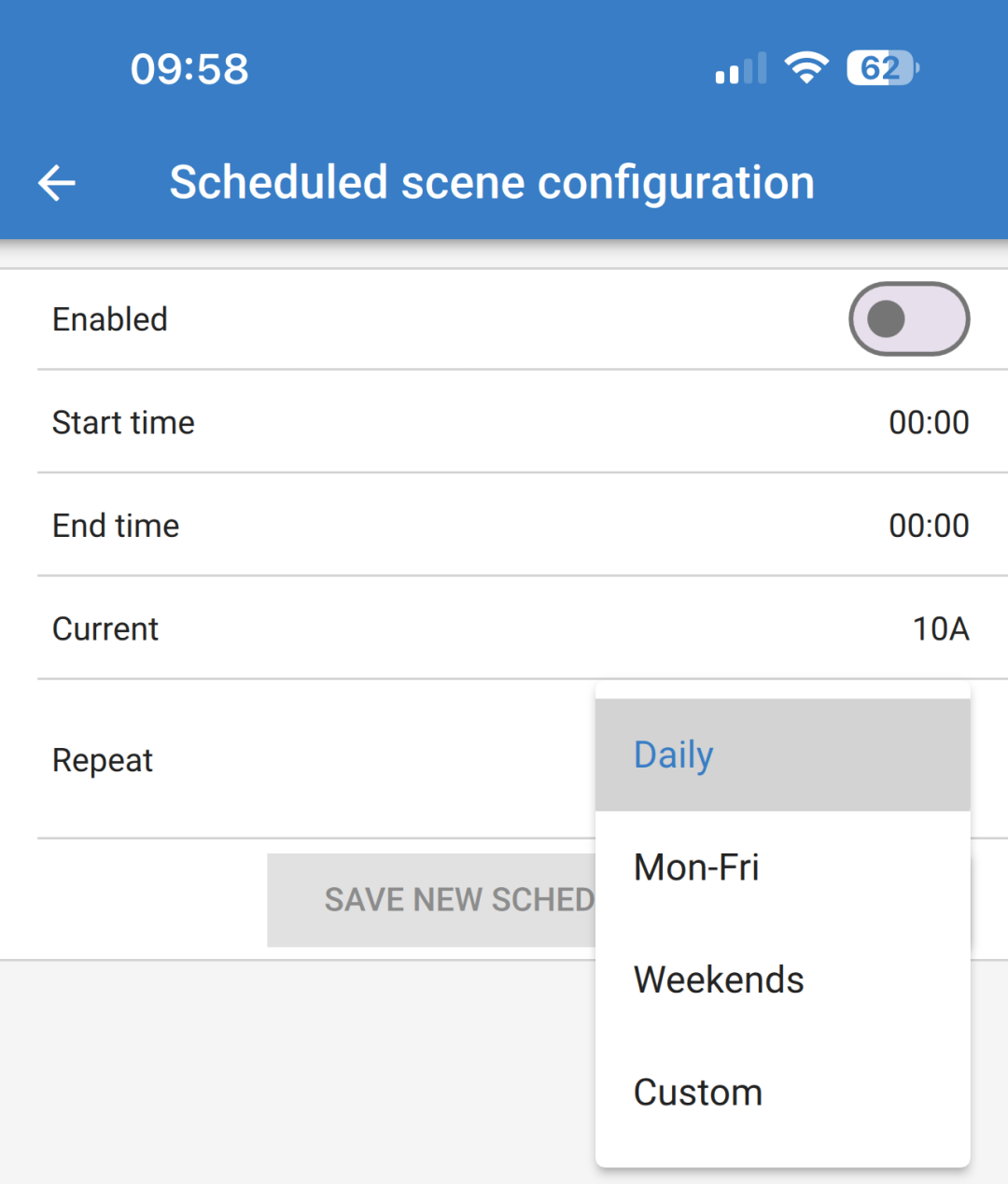

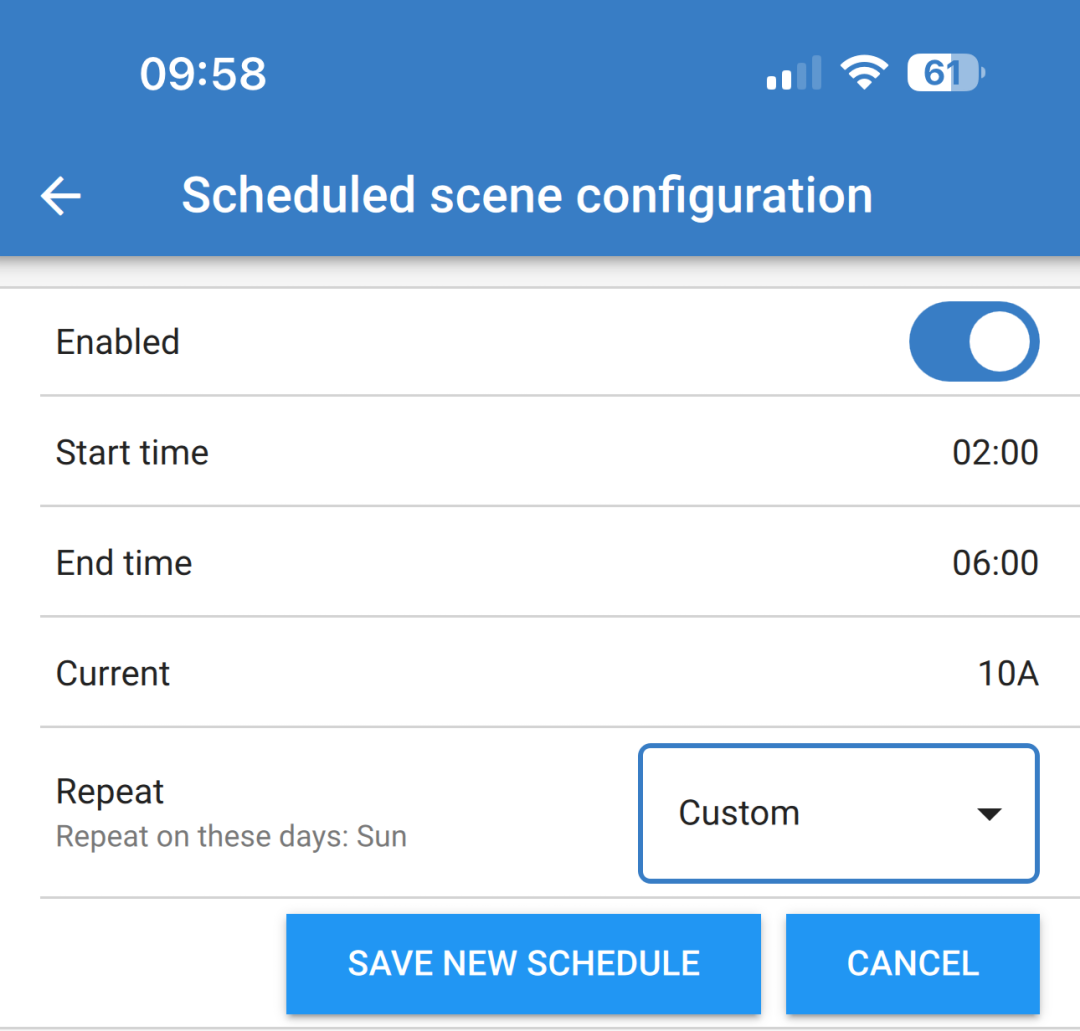

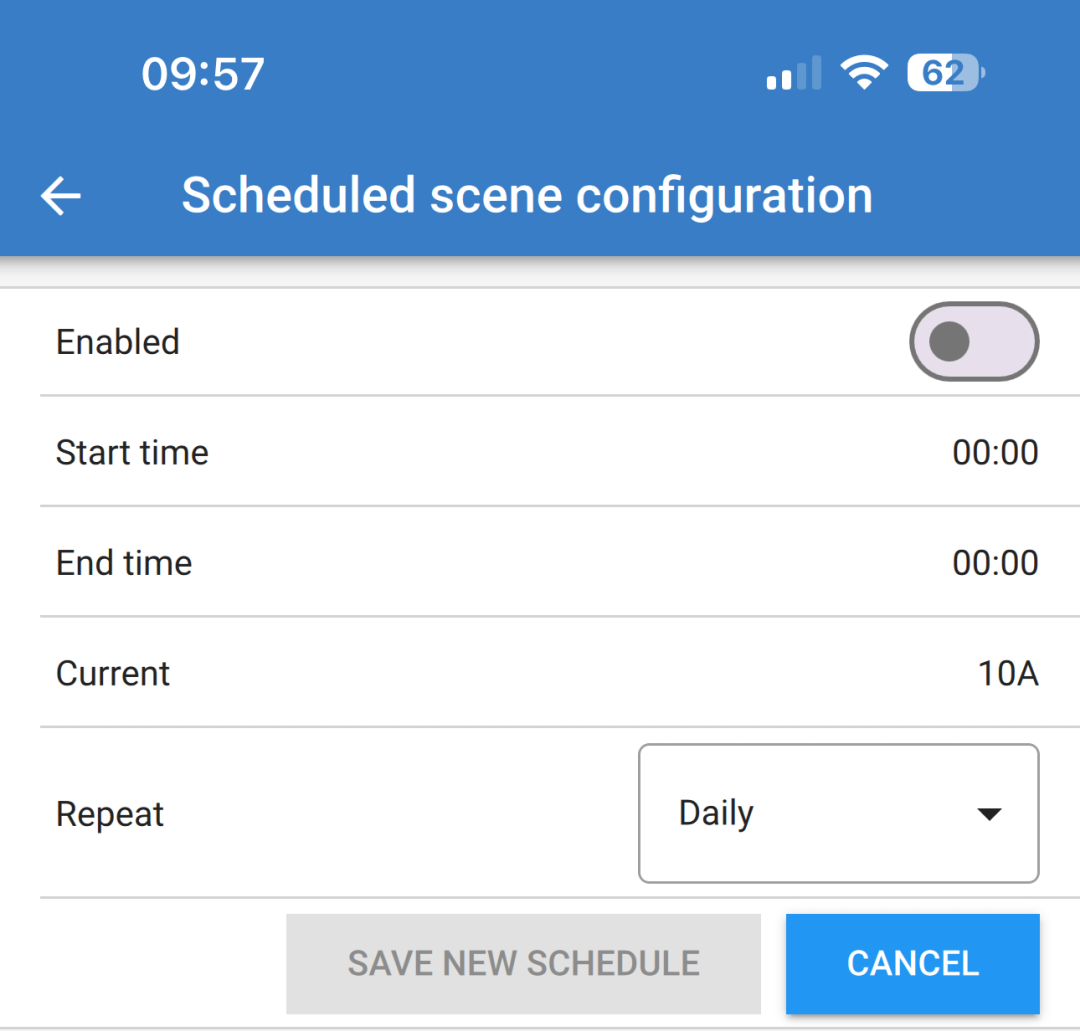

Programlayıcı: Şarj programlarını ayarlayın.
Işık Halkası: Işık halkasının davranışını yapılandırın.
Erişim: Web erişim bilgilerini belirleyin.

Aşağıdaki eylemleri gerçekleştirmek için ayarlar sayfasının sağ üst köşesindeki üç dikey noktaya dokunun:

Ayarları dosyadan içe aktar: Ayarlar kitaplığındaki bir dosyadan önceden kaydedilmiş ayarları içe aktarın.
Ayarları dosyaya kaydet: Geçerli ayarları ayar kitaplığında saklanacak bir dosyaya kaydedin. Bu dosya, bu EV Charging Station NS üzerindeki ayarları geri yüklemek veya aynı ayarları başka bir dosyaya kolayca uygulamak için yedek olarak kullanılabilir.
Ayarları paylaş: Ayar dosyasını e-posta veya örneğin Android veya iOS cihazında kullanılıyor olabilecek diğer sosyal uygulamalar aracılığıyla paylaşın.
Ürün bilgileri: EV Charging Station NS model numarasını ve seri numarasını görüntüler. Bluetooth'u etkinleştirmek veya devre dışı bırakmak için bir anahtar da vardır. Daha fazla bilgi için Ürün bilgisi bölümüne bakın.
Varsayılan değerlere sıfırlama: Tüm ayarları fabrika varsayılanlarına sıfırlayın. Bu, özelleştirilen tüm ayarların kaybolacağı ve kurulumun yeniden yapılması veya önceden kaydedilmiş bir ayar dosyasından içe aktarılması gerektiği anlamına gelecektir.

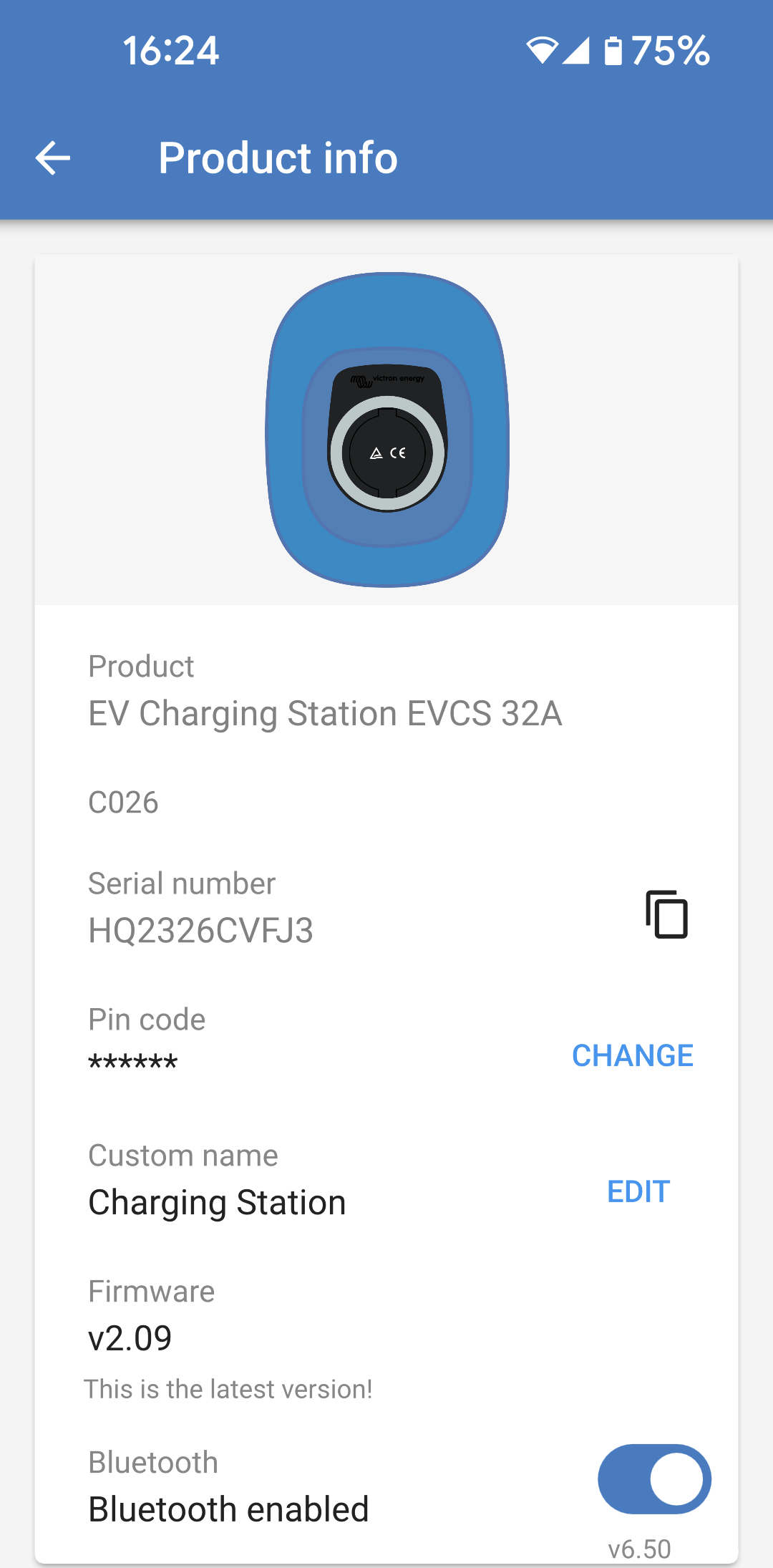

5.5.4. Ürün bilgileri sayfası

Ürün bilgileri sayfasına gitmek için Ayarlar sayfasındaki 3 dikey nokta simgesine dokunun.

Ürün: Ürün adını ve model numarasını gösterir.
Seri numarası: EV Charging Station NS'in seri numarasını gösterir.
Pin kodu: Pin kodu gizlidir ancak sağdaki değiştir düğmesi kullanılarak değiştirilebilir.
Özel ad: EV Charging Station NS'in kolay adını değiştirin.
Ürün yazılımı: EV Charging Station NS üzerinde çalışan geçerli ürün yazılımı sürümünü görüntüler.
Bluetooth: EV Charging Station NS’in Bluetooth işlevini etkinleştirin veya devre dışı bırakın.

EV Charging Station NS ürününe kendi ismini atama ve Bluetooth’u devre dışı bırakıp tekrardan etkinleştirme konularında daha fazla bilgi için lütfen VictronConnect App rehberine bakın.

Uyarı

Bluetooth'u VictronConnect aracılığıyla devre dışı bırakırsanız web arayüzü Ağlar menüsü aracılığıyla veya Fabrika ayarlarına sıfırla özelliği kullanılarak web arayüzü veya DEF düğmesi prosedürü aracılığıyla yeniden etkinleştirilmesi gerekeceğini unutmayın. Fabrika ayarlarında Bluetooth devre dışı bulunan eski cihazlarda Bluetooth’u etkinleştirmek için web arayüzünün ağlar menüsünü kullanın.

5.5.5. Ağ Ayarları

Ağ bilgileri bölümü gösterilir:

Mevcut durum: Ağın mevcut durumunu gösterir.
Bağlantılı: EV Charging Station NS'in bağlı olduğu WiFi ağının adını görüntüler.
IP adresi: EV Charging Station NS'in LAN IP adresini görüntüler.

WiFi bölümü EV Charging Station NS için WiFi ayarlarının yapılandırılmasını sağlar.

Mod: Yerel WiFi bağlantısının veya EV Charging Station NS tarafından bir WiFi Erişim Noktası oluşturulup oluşturulmayacağının seçilmesini sağlar. EV Charging Station NS genellikle yalnızca başka bir WiFi ağı yoksa Erişim Noktası olarak ayarlanmalıdır.
Not
EVCS yerel WiFi bağlantısı (STA) modu, sertifikalı, standartlara uygun ağ ekipmanları kullanan bir ağ ortamında çalışmak üzere tasarlanmıştır. Kurulumunuzda kullanılan WiFi erişim noktasının veya yönlendiricinin geçerli yasal gereklilikleri karşıladığından ve RED uyumlu olduğundan emin olun. Böylece EVCS korunmaya devam eder ve düzgün yönetilen bir ağ içinde güvenilir bir şekilde çalışır.
IP Yapılandırma: Otomatik (DHCP) IP adresi tahsisine veya manuel sabit IP adresi yapılandırmasına izin verme seçeneği. Otomatik IP yapılandırması önerilen seçenektir. Manuel seçeneği yalnızca gelişmiş ağ yapılandırmaları için veya ağ yöneticisinin talimatıyla tasarlanmıştır.
Tarama süresi: Periyodik otomatik WiFi ağ taramasına izin vermek ve izin veriliyorsa otomatik taramalar arasındaki süreyi tanımlamak için.

Erişim noktası listesi bölümü keşfedilen yerel WiFi ağlarını gösterir veya bir WiFi ağının manuel olarak eklenmesine olanak tanır.

O anda bağlı olan Erişim Noktası adı burada "FORGET” (unut) ve "DISABLE” (devre dişi birak) düğmeleriyle birlikte yeşil renkte gösterilir.

AP'yi manuel olarak ekle: Manuel olarak bir WiFi ağı ekleme seçeneği sunar. Bu, gerekli ağın SSID'sinin gizli olduğu ve keşfedilen ağlar listesinde gösterilmediği durumlarda kullanılabilir.
WiFi ağlarını tara: Yakındaki mevcut WiFi ağlarını hemen taramak için "SCAN” (tara) düğmesine dokunun.
Mevcut tüm WiFi ağlarının bir listesi keşfedildikçe görünmeye başlayacaktır. Listede Erişim Noktası adı ve asma kilit sembolüyle gösterilen güvenlik durumu yer alır. EV Charging Station tarafından alınan sinyal gücü sağda WiFi sembolü ile gösterilir.
Bağlanmak istediğiniz ağın yanındaki "ADD" (ekle) düğmesine dokunun. Varsa seçilen ağ için parola girmeniz istenecektir.

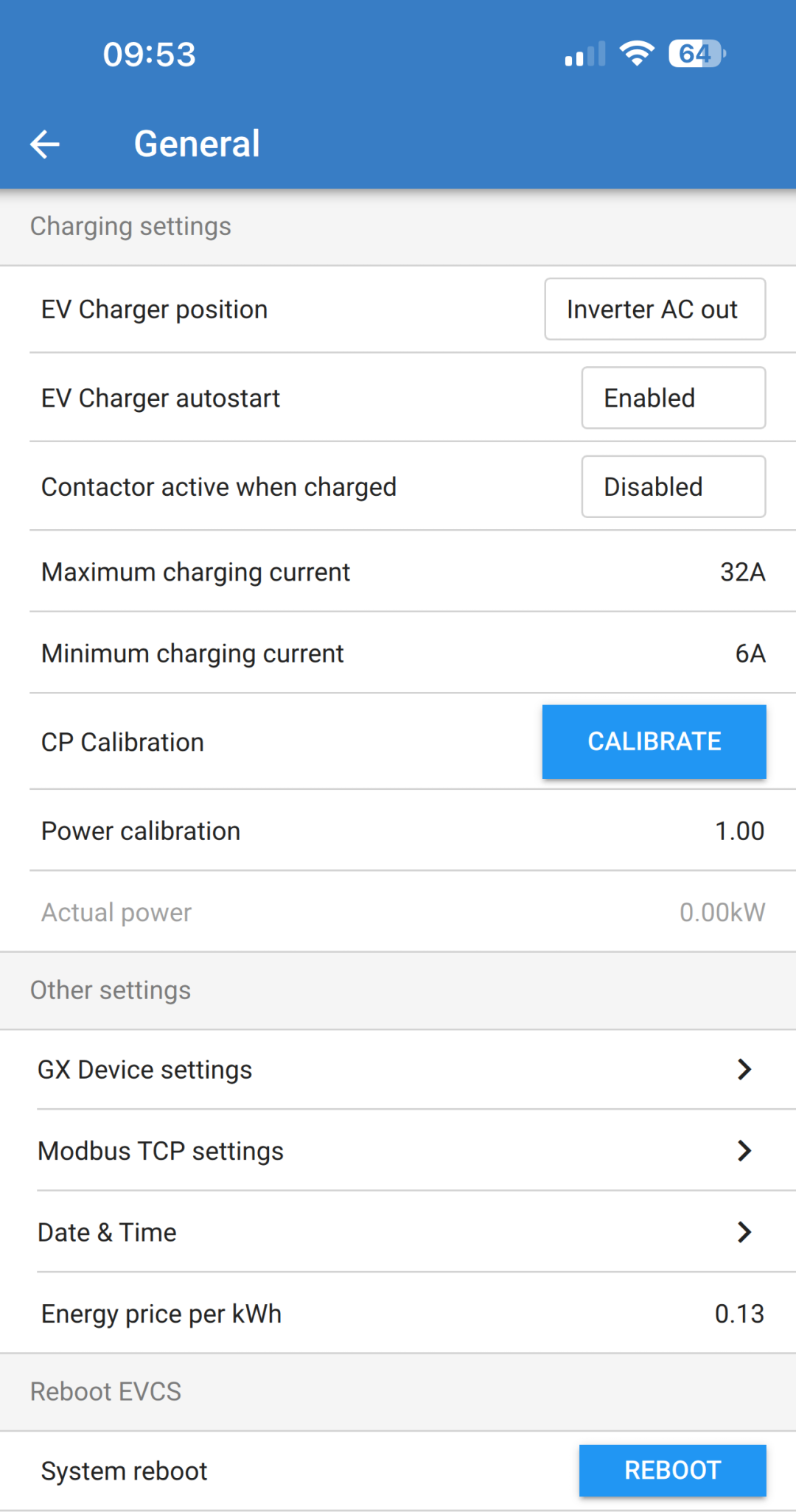

5.5.6. Genel Ayarlar

Genel ayarlar sayfası EV Charging Station NS'in genel yapılandırması için seçenekleri listeler.

Şarj ayarları bölümünde aşağıdaki seçenekler bulunmaktadır:

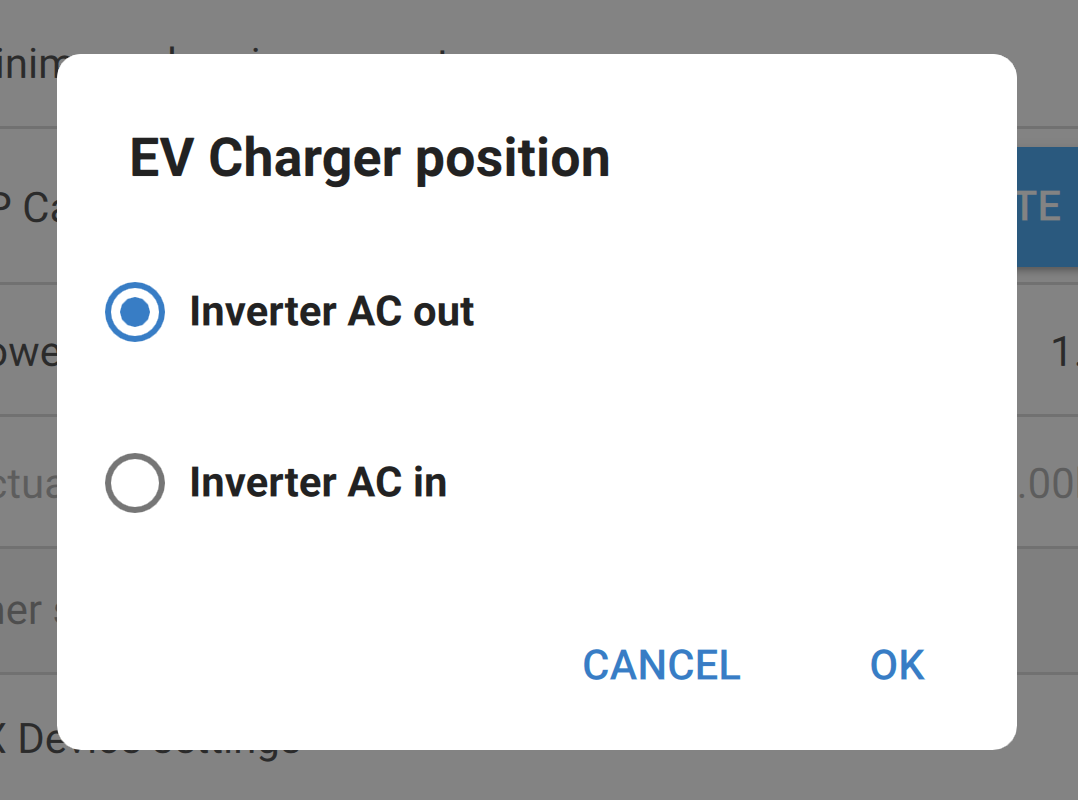

Elektrikli Araç Şarj Cihazı konumu: Bu seçenek EV Charging Station NS'in sistemde nereye bağlandığını seçer. Örneğin, EV Charging Station NS bir MultiPlus'ın AC Girişi tarafına veya AC Çıkışı tarafına bağlanabilir.
Elektrikli Araç Şarj Cihazını otomatik başlatma: Bu seçenek, EV şarj kablosu araca bağlandığında EV şarj cihazının otomatik olarak şarj etmeye başlayıp başlamayacağını tanımlar.
Kontaktör şarj edildiğinde etkin: Elektrikli araç şarj edildiğinde, kontaktör kapalı kalacak veya elektrikli aracın beslemeyle bağlantısını tamamen kesecek şekilde açılacak şekilde ayarlanabilir.
Maksimum şarj akımı: Herhangi bir durumda EV Charging Station NS'in elektrikli araca sağlayacağı maksimum şarj akımı. Yapılandırılabilir aralık 6 A ila 32 A'dır.
Minimum şarj akımı: İstenen seviyede şarj edilmediği sürece elektrikli araca verilmesi gereken minimum şarj akımı. Yapılandırılabilir aralık 6 A ila 32 A'dır.
Güç kalibrasyonu: Gerçek güç okumasını kalibre etmek için bu ayarı yapın.
Gerçek güç: EV Charging Station NS'in EV'ye sağladığı tüm fazların gerçek birleşik gücünü görüntüler.

Diğer ayarlar bölümü şunları sağlar:

kW/sa başına enerji fiyatı: Şebekeden taşınan enerjinin fiyatını belirleyin.
GX Cihaz: Cerbo GX veya Ekrano GX gibi bir GX Cihazı ile iletişim kurmak için bu seçeneği seçin.
Tarih ve Saat: Saat dilimini, tarihi ve saati ayarlayın.

EVCS'yi yeniden başlatın:

Sistem yeniden başlatma: EV Charging Station NS'i yeniden başlatmak için "REBOOT” (Yeniden başlat) düğmesine dokunun.

Elektrikli Araç Şarj Cihazı konumu

Sistemde EV Charging Station NS'in bağlandığı konumu seçin.

EV Charging Station NS İnvertör/Şarj Cihazından önce herhangi bir yere bağlanmışsa "Inverter AC in" (İnvertör AC girişi) seçeneğini belirleyin.

Alternatif olarak, EV Charging Station NS İnvertör/Şarj Cihazından sonra bağlanmışsa veya bir İnvertörden sonra bağlanmışsa "Inverter AC out" (İnvertör AC çıkışı) seçeneğini belirleyin.

Elektrikli Araç Şarj Cihazını otomatik başlatma

Şarj kablosu EV'ye bağlandığında EV Charging Station NS'in otomatik olarak başlayıp başlamayacağını seçin.

Şarj kablosu elektrikli araca bağlandığında şarj işleminin otomatik olarak başlaması için "Etkin" öğesini seçin.

Şarj işleminin otomatik olarak başlamasını istemiyorsanız "Devre Dışı" öğesini seçin. Bu durumda şarj işleminin Genel Bakış sayfasından "Başlat" düğmesine basılarak manuel olarak başlatılması gerekir. Bu, EV Charging Station NS'in izinsiz kullanılmasını önlemeye yardımcı olabilir.

Kontaktör şarj edildiğinde etkin

EV şarj edildiğinde ancak kablo hala bağlı olduğunda EV Charging Station NS içindeki kontaktörün kapalı kalıp kalmayacağını veya açılıp açılmayacağını seçin.

EV şarj edildiğinde dahili kontaktörün kapalı kalması için "Etkin" öğesini seçin. Örneğin, kabin havasını EV aküsü yerine şarj kaynağından gelen elektriği kullanarak ön koşullandırmak istiyorsanız bu yararlı olabilir.

Not

Şarj durdurulduktan sonra EV Charging Station NS kontaktörü kapalı bırakılırsa bazı araçlarda hata görüntülenebilir.

EV şarj edildiğinde dahili kontaktörün açılmasını istiyorsanız "Devre Dışı" öğesini seçin. Bu, şarj kablosu çıkarılmış gibi elektrikli aracın beslemeyle bağlantısını kesme etkisine sahiptir.

kW/sa başına enerji fiyatı

kWh başına taşınan elektrik fiyatını girin. Bu, oturum tasarruflarını hesaplamak için kullanılacaktır.

GX cihazı iletişimi

GX cihaz ayarları sayfasına Genel ayarlar sayfasından erişilebilir.

Seçilen GX: Bağlı GX cihazının IP adresini ve VRM Portal Kimliğini gösterir.
Değişiklik yapmak için bu alana dokunun.
Yedek batarya ile şarj etmeye başla SOC: Otomatik modda EV Charging Station NS şarj olmaya başlamadan önce minimum yedek akü SOC değeri.
Off-grid ise yedek akü SOC'sinde şarjı durdur: Off-grid ise veya şebeke mevcut değilse yedek akü SOC'si bu seviyenin altına düştüğünde EV Charging Station NS şarjı durduracaktır.
Otomatik mod için Akü/Şebeke gücüne izin ver: Yeterli güneş enerjisi olmasa bile Otomatik modun EV'yi minimum akımda şarj etmeye devam etmesine izin vermek için bu ayarı etkinleştirin. Bu, Otomatik moddayken otomatik şarj etkinleştirme/devre dışı bırakma döngülerini en aza indirmeye yardımcı olur. Not: EV Charging Station NS enerjinin bataryadan mı yoksa şebekeden mi geldiğine karar veremez. Bu, sistemdeki invertör/şarj cihazına bağlıdır.
Otomatik mod için düşük fazla güneş enerjisine izin ver: Gereken araç şarj gücünü karşılamak için yeterli PV gücü yoksa bu seçenek EV Charging Station NS'in aradaki farkı şebeke gücü kullanarak kapatmasına olanak tanır.
Bu yalnızca Otomatik modda çalışır.
Akü/Şebeke gücü zaman aşımı: Yukarıdaki ayar etkinleştirilirse bu EV Charging Station NS'in aküden veya şebekeden güç çekeceği maksimum sürekli süredir.
Aşırı yük koruması: Etkinleştirildiğinde, bu ayar sistem invertörünün aşırı yük durumunu okuyacaktır. Aşırı yüklenme durumunda EV Charging Station NS şarj akımını minimuma indirecek ve yaklaşık 5 saniye bekleyecektir. İnvertör aşırı yük durumu hala aktifse EV Charging Station NS şarjı durduracaktır. EV şarjı, invertör aşırı yük durumu temizlendikten kısa bir süre sonra devam edecektir.
Belirli bir süre içinde birden fazla aşırı yük olayı tespit edilirse EV Charging Station NS şarj akımını %10 azaltacaktır.
Aynı durum, zorunlu bir şebeke akımı sınırının aşıldığı şebekeye bağlı sistemler için de geçerlidir.
Şarj gücü azalırsa veya şarj işlemi kesintiye uğrarsa VictronConnect'te veya EV Charging Station NS'de bir uyarı görüntülenir.
Giriş akımı limiti: Bu, şebekeye bağlı sistemlere uygulanan zorunlu şebeke akım sınırını gösterir.
Yedek batarya emülasyonu: Bu özellik yalnızca yedek batarya bulunmayan sistemlerde etkinleştirilmelidir. Bu özellik etkinleştirildiğinde EV Charging Station NS bir sistem bataryası emülasyonu yapar. Bu da fiziksel bir batarya olmasa bile Otomatik modun çalışmasına olanak tanır.

İletişimi etkinleştir: EV Charging Station NS ile GX cihazı arasındaki iletişimi etkinleştirir veya devre dışı bırakır.
İletişim türü MQTT veya Modbus-TCP arasından seçim yapın. Tercih edilen yöntem MQTT'dir.
IP adresi: Bağlı GX cihazının IP adresini görüntüler.
VRM Portalı Kimliği: GX cihazı tarafından kullanılan VRM Portal Kimliğini gösterir.
İletişim kur: GX cihazıyla iletişim kurmak veya farklı bir GX cihazına geçmek için bu ayarı kullanın. Aşağıda yeşil renkle gösterildiği gibi halihazırda iletişim kurulduysa bu seçeneğe genellikle ihtiyaç duyulmaz.
İletişimi kes: Bağlı GX cihazla iletişimi keser.
Cihaz keşfi: İletişim kontrolü başarısız olursa belirtilen GX IP adresinin doğru olduğunu doğrulayın veya aşağıdaki gibi yerel bir GX cihazını aramak için "DISCOVER” (Keşfet) düğmesini kullanın.

Cihaz keşfi: EV Charging Station NS'in yerel ağdaki tüm GX cihazlarını otomatik olarak keşfetmesine izin vermek için "DISCOVER” (Keşfet) düğmesine dokunun.
Cihaz keşfi tarafından bulunan tüm GX cihazları listelenecektir.
İstenen GX cihaz ile EV Charging Station NS'i eşleştirmek için "SELECT" (Seç) düğmesine dokunun. Bu daha sonra EV Charging Station NS'nin iletişim kurduğu GX cihazı olacak ve ayrıntıları IP Adresi ve VRM Portalı Kimliği alanlarında doldurulacaktır.

Tarih ve Saat

Programlı şarjın doğru çalışması için doğru tarih ve saatin seçilmesi gerekir.

Bölge: Saat dilimi bölgenizi seçin.
Konum: Saat diliminizi seçin.
Ofset: UTC bölgesi seçilirse, saat diliminiz için doğru ofseti girmeniz gerekecektir.

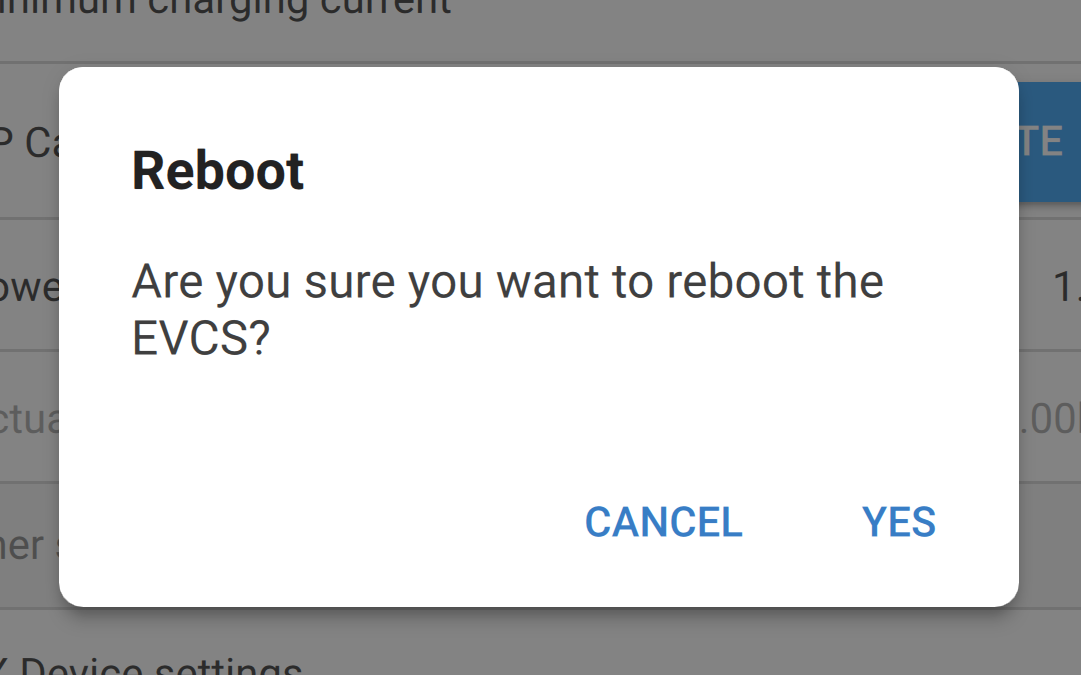

Sistem yeniden başlatma

EV Charging Station NS'i yeniden başlatmak için "REBOOT” (Yeniden başlat) düğmesine dokunun. Yeniden başlatmayı onaylamak için açılır pencerede "YES” (Evet) öğesini seçin.

5.5.7. Programlayıcı

Genel Bakış sayfasından Şarj Modu "Programlı" olarak ayarlanırsa EV Charging Station NS bu bölümde ayarlanan programlara göre şarj olur.

Günün farklı zamanları ve/veya haftanın günleri için birden fazla program oluşturulabilir.

Yeni bir program ekle: Yeni bir program yapılandırmak için buraya dokunun.

Programlanmış sahne yapılandırma sayfasında aşağıdaki koşulları ayarlayabilirsiniz. Zaman koşulları 24 saat formatında ifade edilir.

Etkinleştir: Geçerli sahneyi etkinleştirmek veya devre dışı bırakmak için değiştirin.
Başlangıç saati: EV Charging Station NS'in şarj edilmeye başlamasını istediğiniz zaman.
Bitiş saati: EV Charging Station NS'in şarj edilmesini durdurmasını istediğiniz zaman.
Akım: Bu program sırasında elektrikli aracı şarj etmek için maksimum akım miktarı.

Tekrarla: Tekrarlama davranışının türünü seçmek için açılır menüyü seçin.
- Günlük: Program her gün tekrarlanacaktır.
- Pzt-Cum: Program sadece pazartesiden cumaya hafta içi günlerde tekrarlanır.
- Hafta sonları: Program sadece cumartesi ve pazar hafta sonu günlerde tekrarlanır.
- Özel: Haftanın her gününün bir listesi gösterilir. Bu program sahnesinin uygulanmasını istediğiniz haftanın günlerini işaretleyin.

Tercihlerinizi belirledikten sonra, programlayıcıya eklemek için "Save new schedule” (Yeni programı kaydet) düğmesine veya yeni programı oluşturmak istemiyorsanız "Cancel” (İptal) düğmesine dokunun.

Yeni oluşturulan program, programlayıcı listesine eklenecektir. Buradan münferit programlar etkinleştirilebilir veya devre dışı bırakılabilir, değiştirilebilir veya silinebilir.

Durum: Sahnenin durumunu gösterir. Sahne devre dışı bırakılırsa çalışmayacaktır.
Programı sil: Programı silmek için "Delete” (sil) düğmesine dokunun, program silme işlemini onaylamak için bir açılır kutu gösterilir.
Yeni bir program ekle: Bu, mevcut programların altında gösterilir ve ek bir program oluşturmak için kullanılabilir.

5.5.8. Işıklı Halka

EV Charging Station NS'in ön tarafındaki şarj kablosu soketini çevreleyen ışıklı halka, bir bakışta ne yaptığını gösterir.

EV Charging Station NS'in durumunu temsil etmek için seçilebilecek çeşitli aydınlatma modları ve parlaklık ayarları vardır:

Bağlantısız
Bağlantılı
Başlatma için bekliyor
Güneş için bekliyor

Düşük SoC
Manuel Şarj
Otomatik Şarj
Şarj Edildi

Işık halkası ayarları

EV Charging Station NS'in ışık halkası yukarıda listelendiği gibi her bir durum modu için özelleştirilebilir.

Mod: Işık halkasının göstereceği davranışı veya deseni seçin:
- Statik
- Yanıp Sönme
- Uzun Yanıp Sönme
- Renk silme
- Renk silme zıt
- Renk silme ters
- Renk silme ters zıt
- Renk silme rastgele
Renk: Renk seçiciden bir renk seçin veya belirli RGB değerlerini girin.
Dönem: Modun ne kadar süreyle görüntüleneceğini belirtin.
Parlaklık: Bu mod için LED halkasının parlaklığını ayarlayın, 0 - %100.
Bu sahneyi dene: Sahnenin renk ve parlaklığının uygun olup olmadığını test etmek için "TRY” (dene) düğmesine dokunun.

5.5.9. Erişim

Web erişim bilgileri

Web erişimi kimlik bilgileri sayfası EV Charging Station NS web sayfası için erişim kimlik bilgilerini değiştirmenize olanak tanır.

Güvenlik nedeniyle bu kimlik bilgilerinin varsayılan değerlerinden değiştirilmesi şiddetle tavsiye edilir.

Kullanıcı: Kullanıcı adı
Parola: EV Charging Station NS’e yetkisiz erişimi önlemek için uygun şekilde güçlü bir parola belirleyin.

5.5.10. Varsayılan değerlere sıfırlama

VictronConnect aracılığıyla EV Charging Station NS’i fabrika ayarlarına sıfırlamak mümkündür. Bu işlemin tüm ayarları varsayılan değerlerine sıfırlayacağını ve ilk kurulumun (ayrıntılar için VictronConnect üzerinden ilk kullanım bölümüne bakın) yeniden yapılmasını gerektireceğini unutmayın.

Varsayılan değerlere sıfırlama seçeneğine gitmek için Ayarlar sayfasındaki 3 dikey noktaya ve ardından “Varsayılan değerlere sıfırla” seçeneğine dokunun.

Bir "Cihazı geri yükle?" onay açılır penceresi görünecektir. Cihazı fabrika varsayılanlarına geri yüklemeye devam etmek için "YES” (evet)e dokunun.

5.6. Aygıt yazılımı güncellemeleri

EVCS aygıt yazılımı web arayüzü aracılığıyla manuel olarak veya VRM: aracılığıyla uzaktan güncellenebilir. Uzaktan aygıt yazılımı güncellemesi.

EVCS aygıt yazılımını güncellemenin en kolay yolu VRM'nin Uzaktan Ürün Yazılımı Güncelleme özelliğidir. Güncellemeyi tek bir düğmeye basarak otomatik olarak veya tercih ederseniz manuel olarak gerçekleştirebilirsiniz. Bunu tam olarak nasıl yapacağınızı öğrenmek için bu adım adım talimatları izleyin. Bunun için VRM portalına bağlı bir GX cihazı gerektiğini lütfen unutmayın.

Aygıt yazılımını web arayüzü üzerinden manuel olarak güncellemek için aşağıdaki adımları izleyin:

En son aygıt yazılımı sürümünü Victron Professional adresinden indirin
Doğru aygıt yazılımı dosyasına sahip olduğunuzdan emin olun. Ekranlı EVCS modeli için, dosya adında “C025” içeren aygıt yazılımı dosyasını seçin. EVCS NS modeli için, dosya adında “C026” içeren ürün yazılımı dosyasını seçin.
Web arayüzünü açın
Yedekleme ve FW sekmesine tıklayın
Aç düğmesine tıklayın ve cihazla birlikte sunulan aygıt yazılımı dosyasının depolandığı konuma göz atın.
Aygıt yazılımı dosyasını (*.evcsup) seçin
Güncelleme işlemini başlatmak için Güncelle düğmesine tıklayın
Başarılı bir güncellemeden sonra şarj istasyonu yeniden başlar ve ardından ana sayfa tekrar görüntülenir. Tüm önceki ayarlar korunur.

5.7. Fabrika ayarlarına sıfırlama ve şifre kurtarma

Not

Fabrika ayarlarına sıfırlama seçeneği, tüm sistem ayarlarını varsayılan değerlere sıfırlar. Ardından İlk kurulum tekrar gerçekleştirilmelidir.İlk kurulum

Yalnızca Bluetooth PIN kodu ve yönetici şifresini sıfırlayacak olan kısmi sıfırlama işlemi ile bundan kaçınmak mümkündür. Bununla birlikte, bu seçeneğe yalnızca DEF düğmesi yöntemi ile erişilebilir.

Şifrenin kaybolması durumunda, ilk şifre farklı yollarla kurtarılabilir:

Web arayüzü üzerinden fabrika ayarlarına sıfırlama:

Ayarlar düğmesine tıklayın.
Yedekleme ve Aygıt Yazılımı düğmesine tıklayın.
Fabrika ayarlarına sıfırla ögesine tıklayın.
WiFi erişim noktası üzerinden ilk kurulum'i tekrar çalıştırın.

VictronConnect üzerinden fabrika ayarlarına sıfırlama:

VictronConnect’i açın ve Cihazlarım listesinde EVCS’ye dokunun.
Durum ekranında sağ üst kısımda bulunan dişli çark simgesine dokunun.
Ayarlar sayfasındaki üç dikey nokta simgesine dokunun ve Varsayılan değerlere sıfırla seçeneğini seçin.
Tüm ayarların fabrika ayarlarına sıfırlanacağına dair bir uyarı belirecektir. Fabrika ayarlarına sıfırlamak için EVET ögesine dokunun.
VictronConnect üzerinden ilk kullanım'i tekrar çalıştırın.

Cihazın içinde bulunan DEF düğmesini kullanarak fabrika ayarlarına kısmı ve tam sıfırlama:

Uyarı

Aşağıda açıklanan işlem, EV Charging Station NS unsuruna güç verilmesini gerektirdiğinden yalnızca vasıflı personel tarafından yapılmalıdır. Yüksek gerilim altında çalışmak, çok tehlikeli olup yanlış bir uygulama durumunda ölümcül sonuçlar doğurabilir.

Kısmi sıfırlama
Kısmi sıfırlama yalnızca yönetici şifresini ve Bluetooth PIN kodunu sıfırlar; diğer tüm ayarlar korunur.

Destek plakasını çıkararak üniteyi açın. Ünitenin içindeki yüksek gerilimli parçalara dokunmamaya dikkat edin. Yalnızca DEF düğmesinin etrafındaki alan güvenlidir.
Kısmi sıfırlama için DEF düğmesine (bu konum için EV Charging Station kurulumu web arayüzü kapsamındaki görsele bakın) 15 saniyeden kısa olmak şartıyla 5 saniyeden uzun basın.
DEF düğmesini bıraktıktan sonra halka şeklindeki RGB ışık hızlı şekilde yeşil renkte yanıp sönerek kısmı sıfırlamanın başladığını gösterir.
Mobil cihazınız PIN kodu sıfırlanmadan önce başarılı şekilde eşleştirildiyse eşleşme sonlandırılmadığı sürece VictronConnect aracılığıyla EVCS’ye bağlanmanın halen mümkün olduğunu unutmayın. Diğer tüm cihazlar, VictronConnect VictronConnect’in kurulumu, yapılandırılması ve kullanımı bölümünde açıklandığı üzere varsayılan PIN kodu ile eşleştirilmelidir.
Kısmı sıfırlama öncesinde bir tarayıcı ile web arayüzüne giriş yaptıysanız bu bağlantıya yönelik yönetici şifresi sıfırlama süreci, siz web arayüzünden çıkış yapıncaya kadar etkinleşmeyecektir. Yeni bir şifre belirleninceye kadar cihaz içindeki etikette yer alan varsayılan şifre, diğer tüm cihazlar için gereklidir; ayrıntılar için bk. Erişim menüsü.
Destek plakasını cihaza takarak vidaları sıkın.
Yeni bir yönetici şifresi belirleyin; ayrıntılar için bk. Erişim menüsü.

Tam sıfırlama

Destek plakasını çıkararak üniteyi açın. Ünitenin içindeki yüksek gerilimli parçalara dokunmamaya dikkat edin. Yalnızca DEF düğmesinin etrafındaki alan güvenlidir.
Tam sıfırlamanın başladığını gösterecek halka şeklindeki RGB ışık hızlı şekilde mavi renkte yanıp sönünceye kadar DEF düğmesine (konumu için bk. EV Charging Station kurulumu web arayüzü) 15 saniyeden uzun bir süre boyunca basarak ve ardından düğmeyi bırakarak tam sıfırlama gerçekleştirebilirsiniz.
Destek plakasını cihaza takarak vidaları sıkın.
VictronConnect üzerinden ilk kullanım veya WiFi erişim noktası üzerinden ilk kurulum'i tekrar çalıştırın.

5.8. Bakım

EV Charging Station NS, özel bir bakım gerektirmez.

Kılavuz - EV Charging Station NS
