Manual – EV Charging Station

5. Instalare, configurare și operare

În această secțiune:

5.1. Prima configurare prin VictronConnect

Notă

Rețineți că utilizarea prin VictronConnect necesită activarea Bluetooth. Bluetooth este dezactivat pe dispozitivele livrate cu versiunea de firmware 1.23 sau anterioară. Pentru a activa Bluetooth pe aceste dispozitive, trebuie mai întâi să parcurgeți procedura Prima configurare prin punct de acces WiFi, apoi să activați Bluetooth din meniul Meniul Rețele. Dispozitivele livrate cu versiunea de firmware 1.24 sau ulterioară au Bluetooth activat implicit.

Configurarea inițială este necesară în momentul în care EVCS este nou și nu a fost încă configurat sau după ce acesta a fost resetat la valorile implicite din fabrică.

Pregătirea

  1. Deschideți VictronConnect și găsiți intrarea pentru EVCS (EVCS-HQXXXXXXXXX).

  2. Atingeți EVCS. Acest lucru va începe dialogul de asociere. Introduceți codul de asociere, care este 000000 sau un număr unic aflat pe o etichetă din interiorul carcasei.


Începeți configurarea inițială

Dacă asocierea a reușit, se va afișa pagina Stare.

Se va afișa o notificare de avertizare cu mesajul „Configurarea inițială nu a fost finalizată”.

Atingeți pictograma rotiță dințată din colțul din dreapta sus pentru a deschide pagina Setări și a efectua configurarea inițială.


Pasul 1 din 3: Configurați accesul WiFi

Unul dintre următorii parametri trebuie modificat pentru a finaliza prima configurare și pentru a începe să utilizați EV:

  • Fie confirmați modul WiFi AP (EVCS furnizează propriul punct de acces) - toți parametrii necesari sunt deja precompletați. Fraza de acces AP corespunde parolei menționate pe autocolantul din interiorul EVCS.

  • Sau alegeți modul Stație pentru a conecta EVCS la rețeaua locală/routerul dvs. Dacă știți deja numele rețelei (SSID), îl puteți introduce manual. Alternativ, apăsați SCAN pentru a găsi rețelele din apropiere, selectați rețeaua dorită și introduceți parola de acces.


Pasul 2 din 3: Modificați acreditările de acces la web

Acest pas este necesar pentru a asigura accesul securizat la interfața web. Numele de utilizator implicit este „admin”. Parola implicită corespunde cu cea de pe autocolantul din interiorul EVCS. Vă recomandăm să vă configurați propria parolă și nume de utilizator.


Pasul 3 din 3: Configurați curentul maxim de încărcare

Setați curentul maxim de încărcare cu care este permisă încărcarea EVCS (interval: 6 A - 32 A).


Configurarea inițială a fost finalizată

Veți reveni la pagina Stare, iar notificarea de avertizare nu va mai fi afișată.

Acum puteți începe să utilizați EV Charging Station.


5.2. Prima configurare prin punct de acces WiFi

Stația de încărcare difuzează propriul său punct de acces WiFi imediat ce stația de încărcare este pornită prima dată. Următorii pași descriu prima configurare pentru pregătirea stației de încărcare pentru operare.

Conectați-vă la punctul de acces WiFi:

  1. Scanați codul QR de pe eticheta internă.

  2. Alternativ, mergeți la meniul WiFi de pe dispozitivul dvs. mobil sau laptop și adăugați manual punctul de acces care difuzează automat SSID-ul. SSID și parola sunt înscrise pe un autocolant din interiorul carcasei.

  3. Alternativ, scanați codul QR afișat pe ecran în timpul primei faze a configurării. Rețineți că după prima configurare, un alt cod QR se va afișa pe ecran, un link către site-ul web Victron.


  1. Configurarea locației:

    După conectarea la punctul de acces, introduceți adresa IP implicită 192.168.0.1 într-un browser web. Numele de utilizator implicit este „admin”. Parola implicită este imprimată pe autocolantul din interiorul unității. Apoi, va începe procesul pentru prima configurare:

    Selectați locația și fusul orar pentru locul în care se instalează EV Charging Station. Trecerea la ora de vară se va efectua automat, în funcție de aceste setări.


  2. Încărcare în afara orelor de vârf

    În funcție de locația selectată la pasul anterior, poate fi necesar să activați încărcarea în afara orelor de vârf.


  3. Configurare WiFi: Configurați rețeaua WiFi prin alegerea modului WiFi

    1. Punct de acces: Unitatea își creează propriul punct de acces WiFi. Aceasta este pentru configurarea unității sau în absența unei rețele WiFi separate, care să includă un dispozitiv GX.

      Setați SSID, adresa IP și Netmask conform nevoilor dvs.


    2. Stație: Conectează dispozitivul la o rețea WiFi locală care include alte dispozitive Victron, cum ar fi un dispozitiv GX sau VRM.

      Schimbați modul WiFi de la AP la Stație.

      Faceți clic pe butonul Scanare pentru a căuta alte rețele WiFi sau adăugați manual un punct de acces cunoscut făcând clic pe butonul Adăugare. Rețineți standardele WiFi: 802.11 b/g/n (numai 2,4 Ghz).


      Bifați rețeaua la care doriți să vă conectați și apoi faceți clic pe Aplică.


      În caseta Parolă, introduceți parola WiFi extern, apoi faceți clic pe Următorul.


      În cazul aveți nevoie de o adresă IP statică în loc de DHCP, schimbați butonul modului IP la Manual și introduceți adresa IP statică, Mask, Gateway și DNS.


  4. Configurarea accesului:

    1. Faceți clic în Nume de utilizator și introduceți propriul nume de utilizator. Numele de utilizator implicit este „admin”.

    2. Faceți clic în câmpul Parolă și introduceți o parolă nouă de cel puțin 8 caractere, care să conțină litere mici, litere mari și caractere speciale. Parola implicită este scrisă pe autocolantul care se află în interiorul unității.

    3. Confirmați noua dvs. parolă.

    4. Faceți clic pe Următorul.


  5. Configurarea curentului de încărcare:

    Setați curentul maxim de încărcare permis (6–32 A).


  6. Finalizarea configurării inițiale:

    După ce faceți clic pe Salvare, EV Charging Station va reporni.


    Autentificați-vă folosind datele de autentificare introduse la pasul 3.


    Se va afișa pagina principală a tabloului de bord, iar EV Charging Station va fi gata de utilizare.


5.3. Activarea MQTT

Aceasta este metoda recomandată pentru conectarea EV Charging Station la un dispozitiv GX.

Anterior, comunicarea cu un dispozitiv GX se realiza prin Modbus TCP. MQTT este mai flexibil și oferă EV Charging Station acces la un set mai amplu de date GX, astfel încât cele două dispozitive să poată schimba mai multe informații și să funcționeze mai bine împreună.

  • EV Charging Station poate fi accesată de oriunde prin VictronConnect-Remote.

  • Avertizările și erorile sunt afișate pe dispozitivul GX.

  • Dispozitivul GX poate controla încărcarea pentru GX Opportunity Loads și Dynamic ESS.

  • Aceasta reprezintă baza pentru funcțiile viitoare.

Modbus TCP rămâne disponibil ca alternativă.

Notă

Firmware-ul EVCS trebuie să fie versiunea 2.09 sau ulterioară.

Dispozitivul GX trebuie să ruleze versiunea 3.80 sau ulterioară.

VictronConnect trebuie să fie versiunea 6.41 sau ulterioară.

EV Charging Station și dispozitivul GX trebuie asociate înainte de a putea comunica între ele.

Dispozitivul GX trebuie mai întâi trecut în modul de asociere, în care va aștepta o solicitare de asociere de la EV Charging Station.

5.3.1. Activați modul de asociere

De pe ecranul tactil al dispozitivului GX sau din interfața sa web, accesați Setări → Integrări → Dispozitive MQTT.

Atingeți butonul Activare pentru a activa modul de asociere pe dispozitivul GX.


În partea de jos a paginii se va afișa pentru scurt timp un mesaj pop-up care vă informează că modul de asociere a fost activat. De asemenea, butonul Activare va fi înlocuit de un cronometru care indică timpul rămas în care modul de asociere este activ.

Notă

Dacă timpul expiră, puteți atinge din nou butonul Activare.


Ca alternativă la cei doi pași de mai sus, modul de asociere poate fi activat și cu ajutorul butonului fizic disponibil pe anumite dispozitive GX.

Apăsați butonul de două ori cu un obiect ascuțit, cum ar fi un pix.

LED-ul albastru din partea frontală a dispozitivului GX va clipi la intervale regulate cât timp modul de asociere este activ, iar acest mod se va dezactiva după două minute.


5.3.2. Asocierea prin interfața web EVCS

Din interfața web a EV Charging Station, accesați General → Dispozitiv GX.

Asigurați-vă că opțiunea Comunicare este setată la Activat.

Setați tipul de comunicare la MQTT.

Atingeți butonul „Descoperire” pentru a găsi dispozitivele GX din rețea.

Notă

EV Charging Station și dispozitivul GX trebuie să se afle în aceeași subrețea.


O fereastră pop-up va afișa toate dispozitivele GX descoperite în rețea.

Atingeți sau faceți clic pe dispozitivul GX cu care doriți să realizați asocierea.


Adresa IP și ID-ul portalului VRM ale dispozitivului GX selectat vor fi completate automat în câmpurile corespunzătoare.

Notă

Asigurați-vă că modul de asociere este încă activ pe dispozitivul GX. Dacă timpul a expirat, activați-l din nou.

Atingeți butonul Asociere pentru a începe procesul de asociere.


După finalizarea cu succes a asocierii, se va afișa un mesaj în partea de jos a paginii.

Informațiile despre dispozitivul GX asociat vor fi afișate sub butoane.


La final, faceți clic pe butonul Salvare din partea de jos a paginii.


De asemenea, pe dispozitivul GX, EV Charging Station va fi afișată ca dispozitiv asociat.

EV Charging Station apare în lista de dispozitive, împreună cu o scurtă descriere a stării sale.


EV Charging Station este afișată pe pagina principală Privire de ansamblu a dispozitivului GX.


5.3.3. Asocierea prin VictronConnect

Această metodă reprezintă o alternativă la metoda de asociere prin interfața web descrisă anterior. În acest caz, asocierea se realizează prin VictronConnect.

Dacă ați finalizat deja asocierea prin interfața web și comunicarea este stabilită, puteți omite această secțiune.

Notă

Este necesară versiunea VictronConnect 6.41 sau ulterioară.

Conectați-vă la EV Charging Station folosind aplicația VictronConnect.

Accesați Setări → General → Dispozitiv GX.

Atingeți GX selectat (Niciunul).


Activați opțiunea „Activare comunicare”.

Setați „Tip de comunicare” la MQTT.

Atingeți butonul „Descoperire” pentru a găsi dispozitivele GX din rețea.

Notă

EV Charging Station și dispozitivul GX trebuie să se afle în aceeași subrețea.


Toate dispozitivele GX descoperite vor fi afișate într-o listă.

Atingeți „Selectare” pentru a alege dispozitivul GX cu care doriți să realizați asocierea.


Adresa IP și ID-ul portalului VRM ale dispozitivului GX selectat vor fi completate automat în câmpurile corespunzătoare.

Notă

Asigurați-vă că modul de asociere este încă activ pe dispozitivul GX. Dacă timpul a expirat, activați-l din nou.

Atingeți butonul „Asociere” pentru a începe procesul de asociere.


După finalizarea cu succes a asocierii, starea ar trebui să se schimbe în „Comunicare stabilită”, afișată cu verde, împreună cu adresa IP și ID-ul VRM ale dispozitivului GX.


De asemenea, pe dispozitivul GX, EV Charging Station va fi afișată ca dispozitiv asociat.

EV Charging Station apare în lista de dispozitive, împreună cu o scurtă descriere a stării sale.


EV Charging Station este afișată pe pagina principală Privire de ansamblu a dispozitivului GX.


5.4. Configurarea, setarea și operarea dispozitivului GX

5.4.1. Meniu și opțiuni configurare

Imediat ce comunicarea MQTT este activată, EVCS apare cu numele atribuit în lista de dispozitive și afișează modul curent și starea încărcării.


Acest submeniu afișează sesiunea de încărcare curentă, inclusiv puterea de încărcare pe fiecare fază.

Modul de încărcare poate fi modificat, împreună cu ceilalți parametri specifici modului respectiv.


Meniul Configurare permite configurarea anumitor setări, inclusiv a poziției în care este instalată EV Charging Station.

Funcția Pornire automată activează încărcarea imediat ce vehiculul este conectat.

Notă

Activarea încărcării nu înseamnă neapărat că vehiculul va începe să se încarce imediat. Aceasta înseamnă că EV Charging Station va fi pregătită să înceapă încărcarea, de exemplu, când un program devine activ.


Submeniul Dispozitiv afișează parametrii EV Charging Station.

Numele EV Charging Station poate fi modificat.


5.5. Configurarea, setarea și operarea dispozitivului VictronConnect

5.5.1. Configurare

Următorii pași sunt necesari pentru a vă conecta cu succes la EV Charging Station prin Bluetooth și VictronConnect:

  1. Asigurați-vă că Bluetooth este activat în EVCS dvs.

    Indicație

    Dacă Bluetooth este dezactivat, consultați capitolul Meniul Rețele pentru informații despre activarea Bluetooth.

  2. Descărcați și instalați aplicația VictronConnect din App Store sau Google Play.

  3. Deschideți VictronConnect și derulați prin lista de dispozitive pentru EVCS.

  4. Atingeți pe acestea pentru a lansa dialogul de asociere. Introduceți codul de asociere, care este 000000 sau un număr unic aflat pe o etichetă din interiorul carcasei.

  5. Dacă asocierea a reușit, se afișează pagina de privire de ansamblu a EVCS.


5.5.2. Pagina Privire de ansamblu

Pagina de privire de ansamblu oferă informații despre starea de încărcare, comenzi pentru pornirea/oprirea încărcării sau modificarea modului de încărcare și a curentului de încărcare. Mai mult, pot fi monitorizate valorile efective de încărcare și statisticile sesiunii.

Comenzi:

  • Pornire/Oprire: Porniți sau opriți încărcarea în modul manual.

    Rețineți faptul că după apăsarea butonului de oprire, curentul de încărcare este redus la minim și abia apoi contactorul se deschide (cu o întârziere de 2 secunde).

  • Mod încărcare: Schimbați modul de încărcare la manual, automat sau programat.

  • Curent de încărcare: Reglați curentul de încărcare (interval: 6–32 A, în funcție de Curentul de încărcare minim și maxim setat în pagina de Setări generale sau pe interfața web).

    În modul Programat, curentul de încărcare nu poate fi reglat aici, deoarece este definit în program.

Valori efective de încărcare:

  • Putere: Puterea de încărcare. În cazul unei alimentări în faze multiple, toate fazele sunt combinate.

Statistici sesiune:

  • Durata sesiunii: Durata efectivă a sesiunii de încărcare curente.

  • Energie sesiune: Totalul energiei încărcate în această sesiune.

  • Costul sesiunii: Costul sesiunii (la încărcarea din rețea), calculat în funcție de prețul energiei per kWh setat în setările EVCS; consultați capitolul Setări generale.

  • Cost economisit pe sesiune: Costul economisit, pe baza energiei încărcate din fotovoltaice și în funcție de prețul energiei per kWh introdus în setările EVCS.

  • Energie totală: Energia totală încărcată de la instalarea inițială.


5.5.3. Pagina Setări

Meniul Setări poate fi accesat prin apăsarea simbolului cu rotiță dințată din partea dreapta sus a paginii Privire de ansamblu.

Sunt disponibile următoarele opțiuni de meniu:

  • Rețea: Modificați setările de rețea.

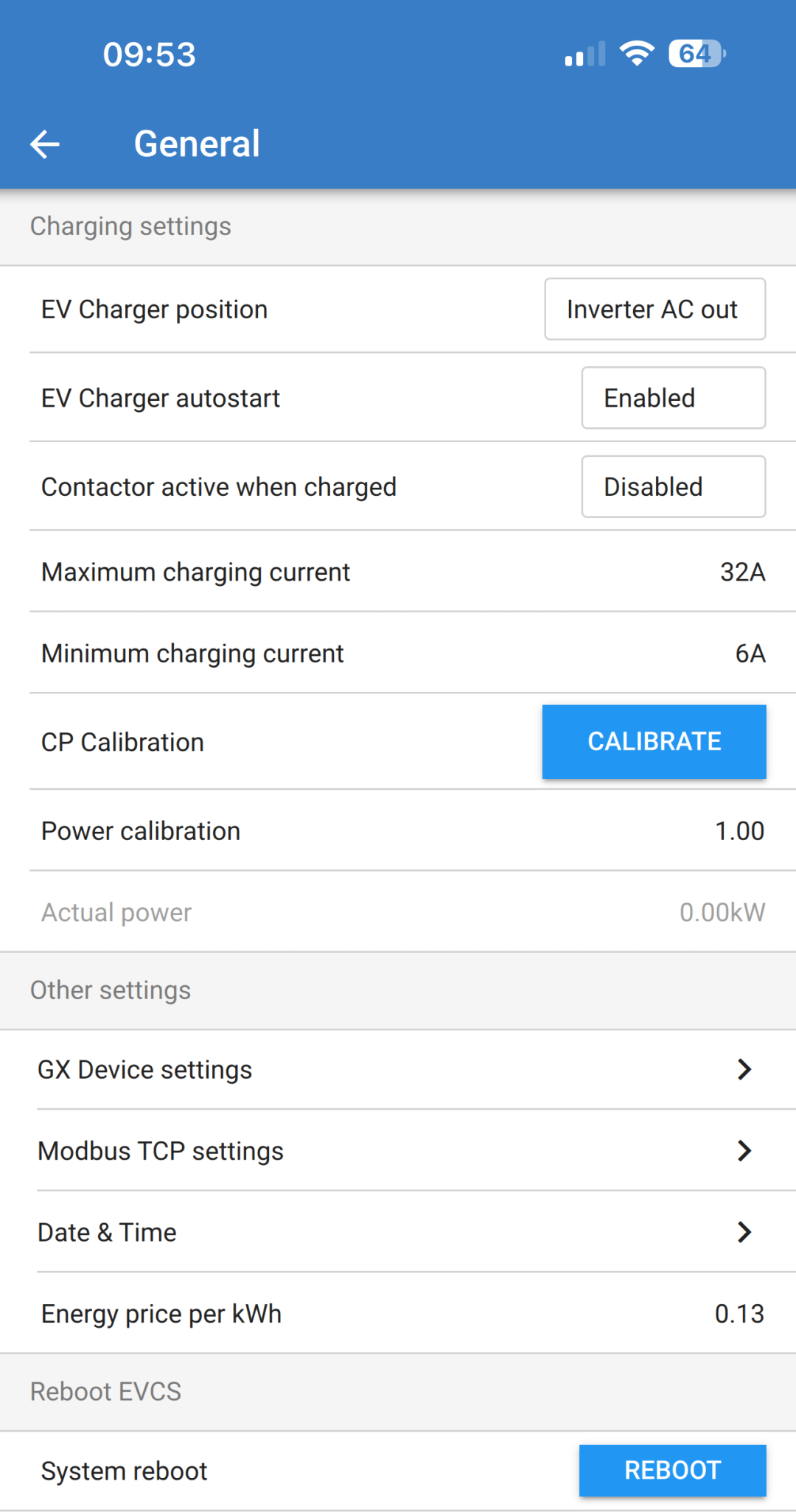

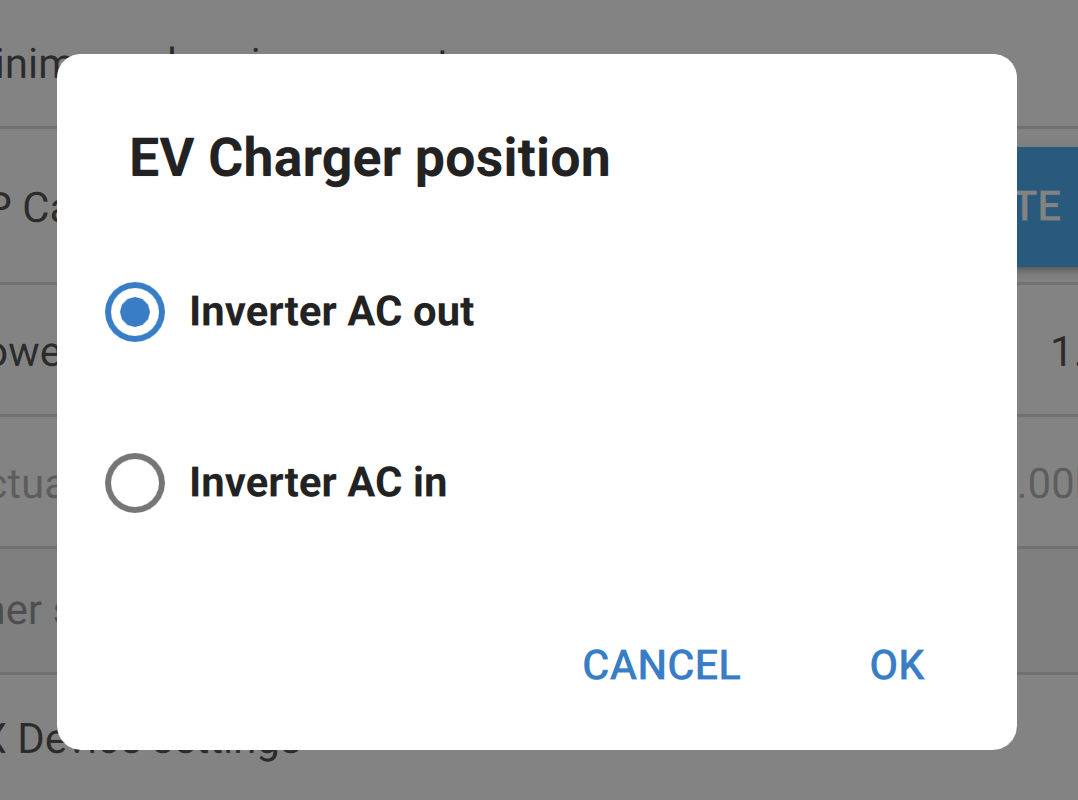

  • Informații generale: Ajustați setările încărcătorului.

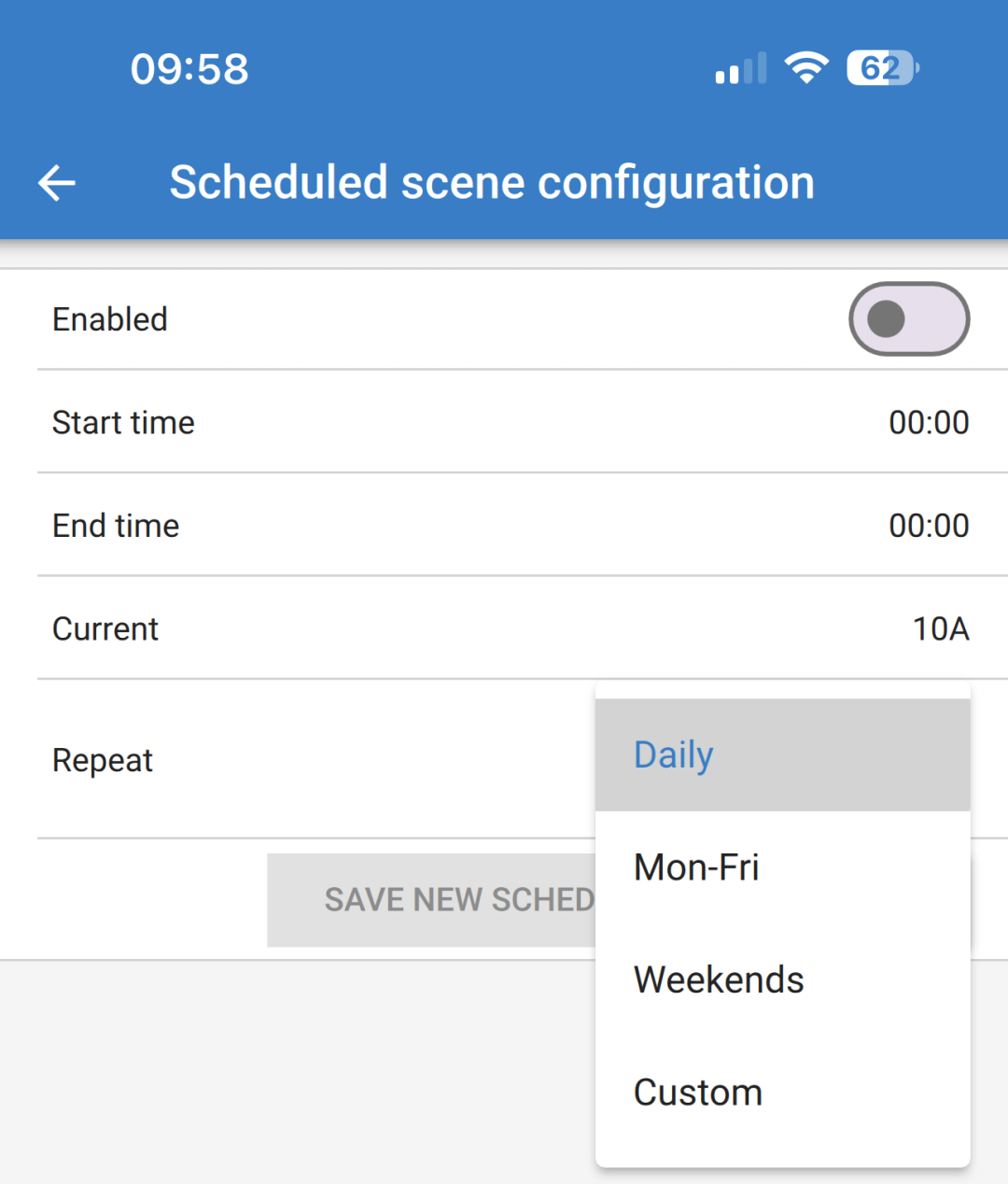

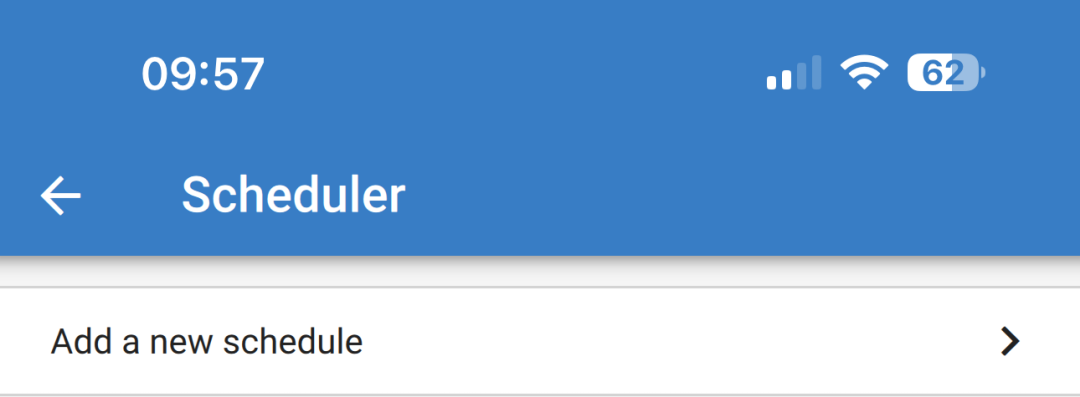

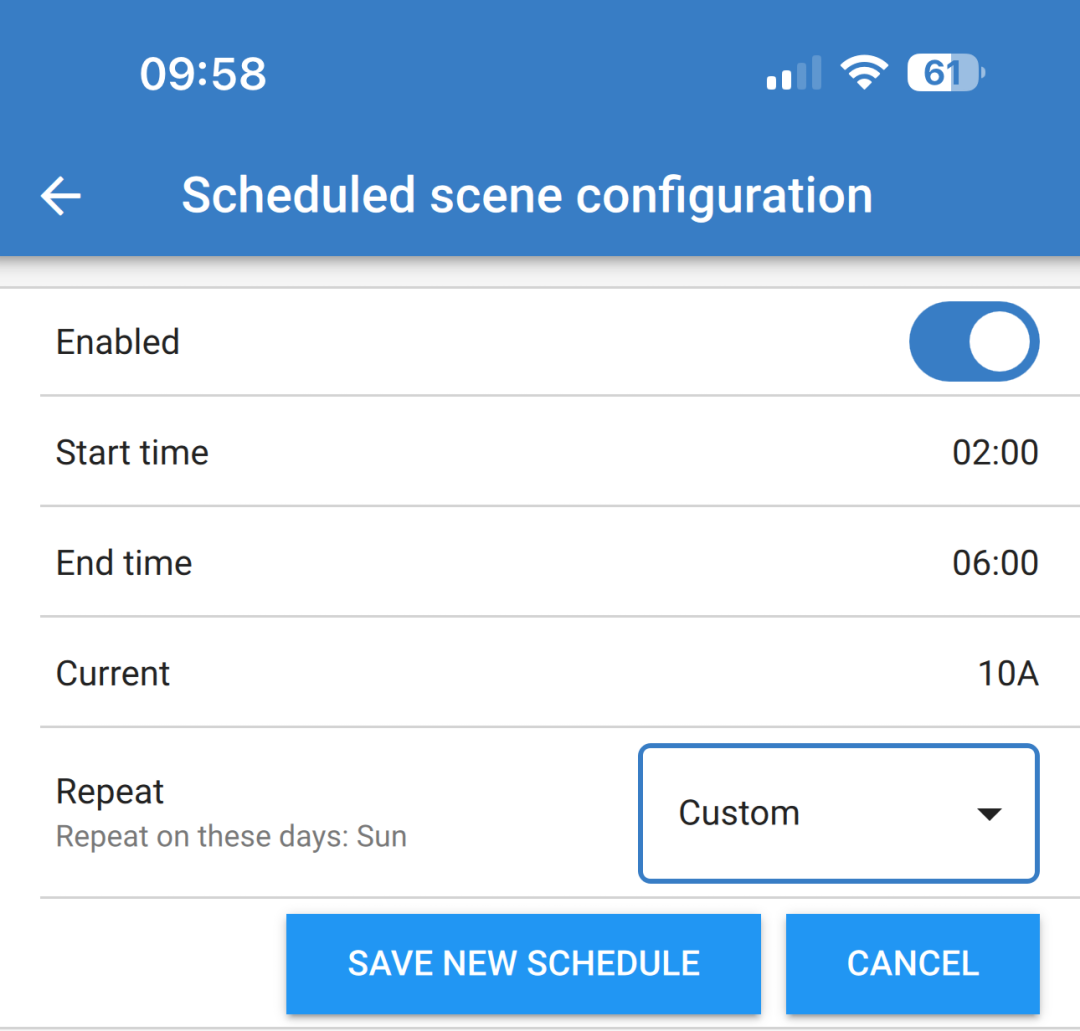

  • Programare: Configurați programele de încărcare.

  • Inel luminos: Configurați comportamentul inelului luminos.

  • Acces: Specificați datele de autentificare pentru acces web.


Atingeți cele trei puncte verticale din colțul dreapta sus al paginii Setări pentru a realiza următoarele acțiuni:

  • Importare setări din fișier: Importați setări salvate anterior dintr-un fișier din biblioteca de setări.

  • Salvare setări în fișier: Salvați setările curente într-un fișier care va fi stocat în biblioteca de setări. Acest fișier poate fi folosit ca o copie de rezervă pentru restabilirea setărilor pe EV Charging Station sau pentru aplicarea ușoară a acelorași setări pe alt dispozitiv.

  • Partajare setări: Partajați fișierul de setări prin e-mail sau alte aplicații de rețele sociale, care pot fi folosite pe un dispozitiv Android sau iOS, de exemplu.

  • Informații despre produs: Afișează numărul modelului și numărul de serie ale EV Charging Station. Este disponibil și un comutator pentru activarea sau dezactivarea Bluetooth. Pentru mai multe informații, consultați secțiunea Informații despre produs.

  • Resetare la valorile implicite: Resetați toate setările la valorile implicite din fabrică. Acest lucru înseamnă că toate setările personalizate vor fi pierdute, iar configurarea trebuie realizată din nou sau importată dintr-un fișier de setări salvat anterior.

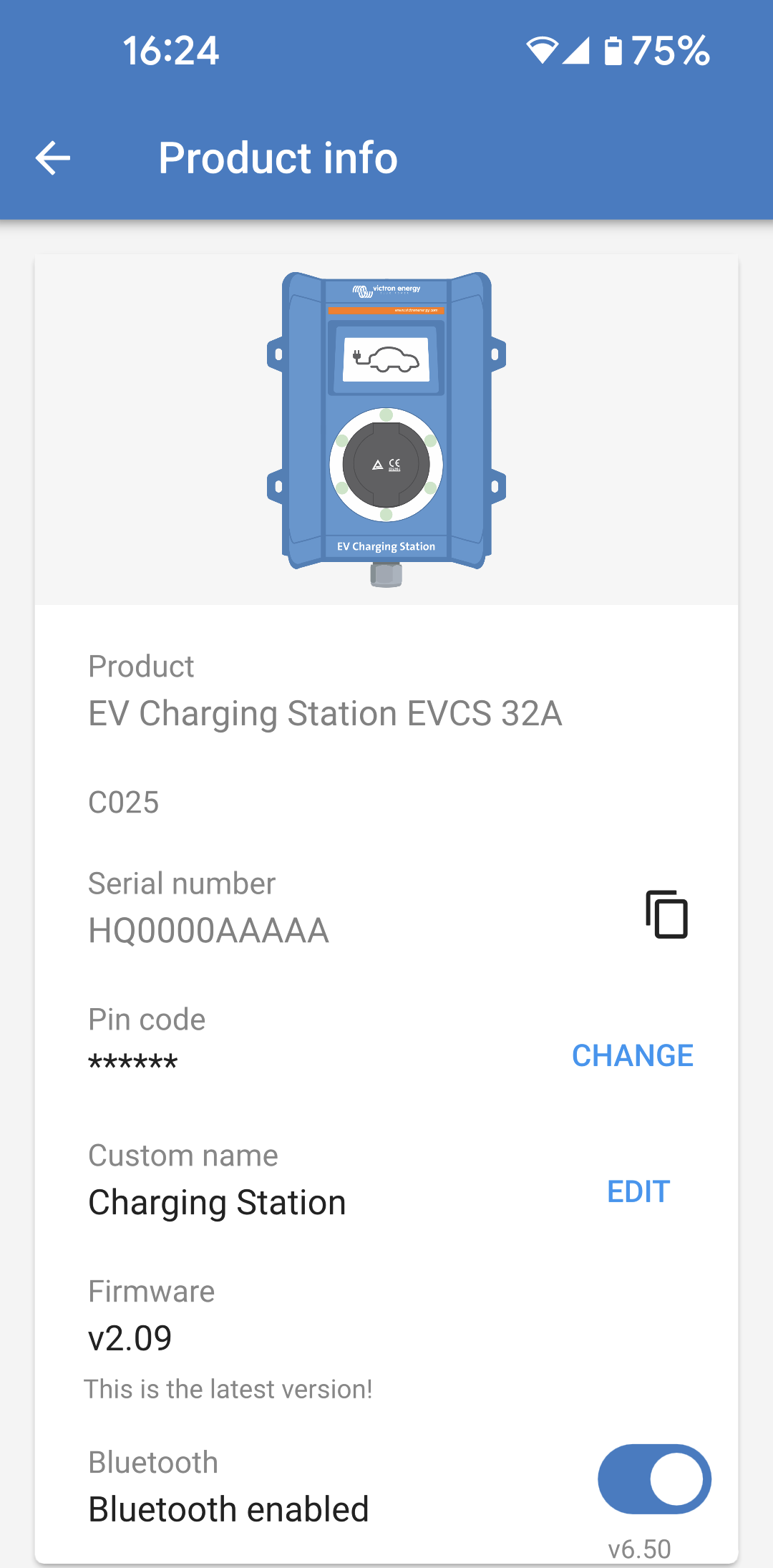

5.5.4. Pagina Informații despre produs

Pentru a accesa pagina Informații despre produs, atingeți pictograma cu 3 puncte verticale din pagina Setări.

  • Produs: Afișează numele produsului și numărul modelului.

  • Număr de serie: Afișează numărul de serie al EV Charging Station.

  • Cod PIN: Codul PIN este ascuns, dar poate fi modificat folosind butonul de modificare din dreapta.

  • Nume personalizat: Schimbați numele EV Charging Station.

  • Firmware: Afișează versiunea firmware curentă care rulează pe EV Charging Station.

  • Bluetooth: Activați sau dezactivați funcția Bluetooth a EV Charging Station.

Pentru mai multe informații despre atribuirea propriului nume pentru EV Charging Station și cum să dezactivați și reactivați Bluetooth, consultați manualul aplicație VictronConnect.

Avertisment

Rețineți că dacă dezactivați Bluetooth prin VictronConnect, acesta poate fi reactivat prin interfața web Meniu rețele sau prin utilizarea caracteristicii Resetare la valorile implicite, prin interfața web sau prin procedura butonului DEF. Pentru dispozitive mai vechi care au Bluetooth dezactivat din fabrică, utilizați meniul rețelei al interfeței web pentru a activa Bluetooth.


5.5.5. Setări rețea

Secțiunea Informații rețea arată:

  • Stare curentă: Afișează starea curentă a rețelei.

  • Conectat la: Afișează numele rețelei WiFi la care este conectat EV Charging Station.

  • Adresă IP: Afișează adresa IP a EV Charging Station în rețeaua locală.

Secțiunea WiFi permite configurarea setărilor WiFi pentru EV Charging Station.

  • Mod: Permite selectarea conexiunii WiFi locale sau dacă EV Charging Station trebuie să creeze un punct de acces WiFi. De regulă, EV Charging Station trebuie configurat să acționeze ca punct de acces doar dacă nu există alte rețele WiFi disponibile.

    Notă

    Modul de conexiune WiFi locală (STA) EVCS este conceput pentru a funcționa într-un mediu de rețea care utilizează echipamente de rețea certificate și conforme cu standardele. Asigurați-vă că punctul de acces WiFi sau routerul utilizat în instalația dvs. îndeplinește cerințele normative aplicabile și este conform cu Directiva RED, astfel încât EVCS să rămână protejat și să funcționeze în mod fiabil într-o rețea gestionată corespunzător.

  • Configurare IP: Opțiune pentru a permite alocarea automată de adresă IP (DHCP) sau configurarea manuală a adresei IP fixe. Configurarea IP automată este opțiunea recomandată. Opțiunea manuală este concepută doar pentru configurări de rețea avansate sau conform îndrumărilor primite de la administratorul rețelei.

  • Perioada de scanare: Pentru a permite scanarea periodică automată de rețele WiFi și dacă este activată, pentru definirea perioadei de timp dintre scanările automate.

Secțiunea Listă puncte de acces afișează rețelele WiFi locale descoperite sau permite adăugarea manuală a unei rețele WiFi.

Denumirea Punctului de acces conectat curent este afișată aici cu culoarea verde, împreună cu butoanele „FORGET” (elimină) și „DISABLE” (dezactivare).

  • Adăugare AP manual: Oferă opțiunea de a adăuga manual o rețea WiFi. Acest lucru se poate folosi în cazurile în care SSID al rețelei necesare este ascuns și nu se afișează în lista de rețele descoperite.

  • Scanare rețele WiFi: Atingeți butonul „SCAN” (scanare) pentru a scana imediat rețele WiFi disponibile în apropiere.

    Se va afișa o listă cu toate rețelele WiFi disponibile, pe măsură ce acestea sunt descoperite. Lista include numele Punctului de acces, starea sa de securitate, afișată cu un simbol de lacăt. Puterea semnalului primit de EV Charging Station este afișată cu simbolul WiFi în partea dreaptă.

    Atingeți butonul „ADD” (adăugare) de lângă rețeaua la care doriți să vă conectați. Vi se va cere să introduceți parola pentru rețeaua selectată, dacă este cazul.


5.5.6. Setări generale

Pagina Setări generale enumeră opțiunile pentru configurarea generală a EV Charging Station.

Secțiunea Setări de încărcare are următoarele opțiuni:

  • Poziție încărcător EV: Această opțiune permite selectarea poziției în care EV Charging Station este conectată în sistem. De exemplu, EV Charging Station poate fi conectată pe partea de intrare CA sau pe partea de ieșire CA a unui MultiPlus.

  • Pornire automată încărcător EV: Această opțiune definește dacă încărcătorul EV va începe automat încărcarea când cablul de încărcare EV este conectat la vehicul.

  • Contactor activ când este încărcat: Când EV este încărcat, contactorul poate fi setat să rămână închis sau să se deschidă, ceea ce va deconecta complet EV de la alimentare.

  • Curent maxim de încărcare: Curentul maxim de încărcare pe care EV Charging Station îl va alimenta la vehiculul electrice în orice situație. Intervalul configurabil este de la 6 A la 32 A.

  • Curent minim de încărcare: Curentul minim de încărcare ce ar trebui furnizat către vehiculul electric, cu excepția cazului în care acesta este încărcat la nivelul dorit. Intervalul configurabil este de la 6 A la 32 A.

  • Calibrarea puterii: Ajustați această setare pentru a calibra valoarea afișată a puterii efective.

  • Putere efectivă: Afișează puterea totală efectivă pe toate fazele pe care EV Charging Station o furnizează vehiculului electric.

Secțiunea Alte setări include:

  • Preț energie per kWh: Setați prețul energiei preluate din rețea.

  • Dispozitiv GX: Selectați această opțiune pentru comunicarea cu un dispozitiv GX, cum ar fi Cerbo GX sau Ekrano GX.

  • Data și ora : Setați fusul orar, data și ora.

Repornire EVCS:

  • Repornire sistem: Atingeți butonul „REBOOT” (Repornire) pentru a reporni EV Charging Station.


Poziție încărcător EV

Selectați poziția în care EV Charging Station este conectat la sistem.

Dacă EV Charging Station este conectat oriunde înainte de Invertor/Încărcător, atunci selectați opțiunea „Inverter AC in” (Invertor intrare CA).

Alternativ, dacă EV Charging Station este conectat după Invertor/Încărcător sau dacă este conectat după un Invertor, atunci selectați opțiunea „Inverter AC out” (Invertor ieșire CA).


Pornire automată încărcător EV

Alegeți dacă EV Charging Station pornește automat când cablul de încărcare este conectat la EV.

Selectați „Enabled” (Activat) pentru pornire automată când cablul de încărcare este conectat la EV.

Selectați „Disabled” (Dezactivat) dacă nu doriți ca încărcarea să înceapă automat. În acest caz, încărcarea trebuie pornită manual prin apăsarea butonului „Start” (Pornire) de pe pagina Privire de ansamblu. Acest lucru poate contribui la prevenirea utilizării neautorizate a EV Charging Station.


Contactor activ când este încărcat

Alegeți dacă contactorul din cadrul EV Charging Station rămâne închis sau se deschide când EV este încărcat, dar cablul este încă conectat.

Selectați „Enabled” (Activat) pentru ca contactorul intern să rămână închis când EV este încărcat. De exemplu, acest lucru poate fi util dacă doriți să porniți climatizarea cu electricitate din sursa de încărcare și nu din bateria EV.

Notă

Unele vehicule pot afișa o eroare dacă contactorul EV Charging Station rămâne închis după oprirea încărcării.

Selectați „Disabled” (Dezactivat) pentru ca contactorul intern să se deschidă când EV este încărcat. Acesta lucru determină deconectarea EV de la alimentare, ca și cum cablul de încărcare ar fi deconectat.


Preț energie per kWh

Introduceți prețul electricității importate per kWh. Acesta va fi folosit pentru calcularea economiilor pe sesiune.


Comunicare cu dispozitiv GX

Pagina Setări dispozitiv GX poate fi accesată din pagina Setări generale.

  • GX selectat: Afișează adresa IP a dispozitivului GX conectat și ID-ul portalului VRM.

    Atingeți acest câmp pentru a efectua modificări.

  • Începere încărcare la SoC al bateriei de rezervă: Valoarea minimă a SoC al bateriei de rezervă necesară pentru ca EV Charging Station să înceapă încărcarea în modul Automat.

  • Oprire încărcare la SoC al bateriei de rezervă în modul off-grid: În modul off-grid sau când rețeaua nu este disponibilă, EV Charging Station va opri încărcarea dacă SoC al bateriei de rezervă scade sub acest nivel.

  • Permitere alimentare din baterie/rețea în modul Automat: Activați această setare pentru a permite continuarea încărcării vehiculului electric la curentul minim în modul Automat, chiar dacă surplusul de putere solară este insuficient. Acest lucru contribuie la reducerea numărului de cicluri de activare/dezactivare a încărcării automate în modul Automat. Notă: EV Charging Station nu poate decide dacă energia provine din baterie sau din rețea; acest lucru este determinat de invertorul/încărcătorul din sistem.

  • Permite excesul scăzut de energie solară pentru modul automat: Dacă puterea fotovoltaică disponibilă nu este suficientă pentru a asigura puterea necesară încărcării vehiculului, această opțiune permite EV Charging Station să acopere diferența cu putere din rețea.

    Această funcție este disponibilă numai în modul Automat.

  • Durată maximă de alimentare din baterie/rețea: Dacă setarea de mai sus este activată, aceasta reprezintă durata maximă în care EV Charging Station va prelua continuu energie din baterie sau din rețea.

  • Protecție la suprasarcină: Când este activată, această funcție citește starea de suprasarcină a invertorului din sistem. În cazul unei suprasarcini, EV Charging Station va reduce curentul de încărcare la valoarea minimă și va aștepta aproximativ 5 secunde. Dacă suprasarcina invertorului persistă, EV Charging Station va opri încărcarea. Încărcarea vehiculului electric va fi reluată la scurt timp după dispariția suprasarcinii invertorului.

    Dacă se detectează mai multe evenimente de suprasarcină într-o anumită perioadă de timp, EV Charging Station va reduce curentul de încărcare cu 10 %.

    Același lucru se aplică în cazul sistemelor legate la rețea, în care se depășește o limită de curent de la rețea aplicată.

    În VictronConnect sau în EV Charging Station se va afișa un avertisment dacă puterea de încărcare este redusă sau dacă încărcarea este întreruptă.

  • Limită de curent de intrare: Afișează limita impusă curentului din rețea, aplicată sistemelor conectate la rețea.

  • Emularea bateriei de rezervă: Această opțiune trebuie activată numai în sistemele fără baterie de rezervă. Activarea acestei opțiuni permite EV Charging Station să emuleze o baterie a sistemului. Astfel, modul Automat poate funcționa chiar dacă în sistem nu există o baterie fizică.


  • Activare comunicare: Activați sau dezactivați comunicarea dintre EV Charging Station și dispozitivul GX.

  • Tip de comunicare: Alegeți între MQTT și Modbus TCP. MQTT este metoda preferată.

  • Adresa IP: Afișează adresa IP a dispozitivului GX conectat.

  • ID Portal VRM: Afișează ID-ul portalului VRM utilizat de dispozitivul GX.

  • Stabilire comunicare: Utilizați această opțiune pentru a configura comunicarea cu un dispozitiv GX sau pentru a trece la un alt dispozitiv GX. În general, acest lucru nu este necesar dacă comunicarea este deja stabilită, după cum indică mesajul afișat cu verde mai jos.

  • Întrerupere comunicare: Întrerupeți comunicarea cu un dispozitiv GX deja conectat.

  • Descoperire dispozitiv: Dacă verificarea comunicării eșuează, verificați dacă adresa IP specificată pentru dispozitivul GX este corectă sau utilizați butonul „DISCOVER” (Descoperire) pentru a căuta un dispozitiv GX în rețeaua locală, conform instrucțiunilor de mai jos.


  • Descoperire dispozitiv: Atingeți butonul „DISCOVER” (Descoperire) pentru a permite EV Charging Station să descopere automat dispozitivele GX din rețeaua locală.

    Vor fi enumerate toate dispozitivele GX care au fost descoperite prin Descoperire dispozitiv.

    Atingeți „SELECT” (Selectare) pentru a asocia dispozitivul GX dorit cu EV Charging Station. Acesta va deveni apoi dispozitivul GX cu care comunică EV Charging Station, iar informațiile sale vor fi introduse în câmpurile Adresă IP și ID portal VRM.


Data si ora

Setarea corectă a datei și orei este esențială pentru funcționarea corectă a încărcării programate.

  • Regiune: Selectați regiunea corespunzătoare fusului dvs. orar.

  • Locație: Alegeți fusul orar.

  • Decalaj: Dacă se selectează regiunea UTC, atunci va trebui să introduceți decalajul corect pentru fusul dvs. orar.


Repornire sistem

  • Atingeți butonul „REBOOT” (Repornire) pentru a reporni EV Charging Station. Selectați „YES” (Da) în fereastra pop-up pentru a confirma repornirea.


5.5.7. Programare

Dacă modul de Încărcare este setat la „Scheduled” (Programat) din pagina Privire de ansamblu, atunci EV Charging Station se va încărca conform programului setat în această secțiune.

Puteți crea mai multe programe pentru diferite intervale orare și/sau zile ale săptămânii.

  • Adăugare program nou: Atingeți aici pentru a configura un program nou.


Puteți regla următoarele condiții pe pagina de Configurare a programării: Condițiile de oră sunt exprimate în format de 24 de ore.

  • Activare: Mutați situația curentă pentru activare sau dezactivare.

  • Ora de pornire: Ora la care doriți ca EV Charging Station să înceapă încărcarea.

  • Ora de sfârșit: Ora la care doriți ca EV Charging Station să oprească încărcarea.

  • Curent: Cantitatea maximă de curent care să încarce EV în timpul acestui program.


  • Repetare: Selectați meniul derulant pentru a alege tipul de model de repetare.

    • Zilnic: Programul se va repeta zilnic.

    • Luni-Vineri: Programul se repetă în zilele lucrătoare, doar de luni până vineri.

    • Sfârșit de săptămână: Programul se repetă la sfârșit de săptămână, doar sâmbăta și duminica.

    • Personalizat: Se afișează o listă cu fiecare zi a săptămânii. Bifați zilele săptămânii în care doriți să se aplice acest program.


După ce ați configurat opțiunile dorite, atingeți butonul „Salvare program nou” pentru a adăuga programul în instrumentul de programare sau „Anulare” dacă nu doriți să creați noul program.


Programul nou creat va fi adăugat în lista de programe. De aici, programele individuale pot fi activate sau dezactivate, modificate sau șterse.

  • Stare: Arată starea scenei. Dacă scena este dezactivată, aceasta nu va funcționa.

  • Ștergere program: Atingeți butonul „Ștergere” pentru a șterge programul; se va afișa o fereastră pop-up pentru confirmarea ștergerii.

  • Adăugare program nou: Această opțiune este afișată sub programele existente și poate fi utilizată pentru a crea un program suplimentar.


5.5.8. Inel luminos

Inelul luminos care înconjoară mufa cablului de încărcare de pe fața EV Charging Station arată starea dintr-o privire.

Există diverse setări de luminozitate și moduri de iluminare din care puteți alege, pentru a reprezenta starea EV Charging Station:

  • Deconectat

  • Conectare

  • În așteptare pentru pornire

  • Se așteaptă soarele

  • SoC scazut

  • Încărcare manuală

  • Încărcare automată

  • Încărcat

Setări inel luminos

Inelul luminos de pe EV Charging Station poate fi personalizat pentru fiecare dintre modurile de stare enumerate mai sus.

  • Mod: Alegeți comportamentul sau modelul afișat de inelul luminos.

    • Static

    • Clipire

    • Respirație

    • Trecere culoare

    • Trecere culoare invers

    • Trecere culoare înapoi

    • Trecere culoare invers înapoi

    • Trecere culoare aleatoriu

  • Culoare: Alegeți o culoare din selectorul de culori sau introduceți valori RGB specifice.

  • Perioadă: Specificați cât timp va fi afișat modul.

  • Luminozitate: Reglați luminozitatea inelului LED pentru acest mod, 0–100 %.

  • Încercați: Atingeți butonul „TRY” (încercare) pentru a vedea dacă culoarea și luminozitatea setate sunt potrivite.


5.5.9. Acces

Date de autentificare acces web

Pagina de autentificare acces web vă permite să modificați datele de autentificare acces pentru pagina web a EV Charging Station.

Din motive de securitate, se recomandă ferm să modificați datele de autentificare implicite.

  • Utilizator: Nume de utilizator

  • Parolă: Setați o parolă puternică pentru a împiedica accesul neautorizat la EV Charging Station.


5.5.10. Resetarea la valorile implicite

Puteți efectua resetarea la valorile implicite a EV Charging Station prin VictronConnect. Rețineți că acest proces va reseta toate setările la valorile lor implicite și necesită repetarea primei configurări (consultați capitolul Prima configurare prin VictronConnect pentru detalii).

Pentru dispozitivele furnizate cu versiunea firmware 1.23 sau anterioară, acest lucru va dezactiva și Bluetooth. Pentru a activa Bluetooth pe aceste dispozitive, este obligatoriu să realizați mai întâi procedura Prima configurare prin punct de acces WiFi și apoi să activați prin meniul Rețele.

Pentru a accesa opțiunea Resetare la valorile implicite, atingeți pictograma cu 3 puncte verticale din pagina Setări și atingeți „Resetare la valorile implicite”.

Se va afișa o fereastră pop-up de confirmare „Restore device?” (Restabiliți valori implicite?). Atingeți „YES” (DA) pentru a continua restabilirea dispozitivului la valorile implicite.


5.6. Actualizări de firmware

Firmware-ul EVCS poate fi actualizat manual prin interfața web sau de la distanță prin VRM: Actualizare firmware de la distanță.

Cel mai simplu mod de a actualiza firmware-ul EVCS este prin intermediul funcției de actualizare de la distanță a firmware-ului. Puteți efectua actualizarea automat prin apăsarea unui singur buton sau manual, dacă preferați. Urmați aceste instrucțiuni pas cu pas pentru a afla exact cum să faceți acest lucru. Vă rugăm să rețineți că acest lucru necesită un dispozitiv GX conectat la portalul VRM.

Pentru a actualiza manual firmware-ul prin intermediul interfeței web, urmați pașii de mai jos:

  1. Descărcați cea mai recentă versiune de firmware de la Victron Professional

    Asigurați-vă că aveți fișierul firmware corect. Pentru modelul EVCS cu afișaj, selectați fișierul firmware care conține „C025” în numele fișierului. Pentru modelul EVCS NS, selectați fișierul firmware care conține „C026” în numele fișierului.

  2. Deschideți interfața web

  3. Faceți clic pe fila Backup și FW.

  4. Faceți clic pe butonul Open (Deschidere) și căutați locația în care este stocat fișierul firmware furnizat.

  5. Selectați fișierul firmware (*.evcsup)

  6. Faceți clic pe Update (Actualizare) pentru a începe procesul de actualizare

    După actualizare, stația de încărcare va reporni, iar pagina principală va fi afișată din nou. Toate setările anterioare vor fi păstrate.

5.7. Resetare la valorile implicite și recuperare parolă

Notă

Resetarea la valorile implicite din fabrică va reseta toate setările sistemului la valorile implicite. Prima configuraretrebuie efectuată din nou.Prima configurare

Această situația poate fi evitată efectuând o resetare parțială, care va reseta doar codul PIN Bluetooth și parola de administrator. Cu toate acestea, această opțiune este disponibilă doar folosind metoda butonului DEF.

În situația în care parola este pierdută, parola inițială poate fi recuperată în mai multe moduri:

Resetare la valorile implicite din interfața web:

  1. Faceți clic pe butonul Setări.

  2. Faceți clic pe butonul Backup și FW.

  3. Faceți clic pe Resetare la setările implicite.

  4. Rulați Prima configurare prin punct de acces WiFi din nou.

Resetare la valorile implicite prin VictronConnect:

  1. Deschideți VictronConnect și atingeți EVCS din lista Dispozitivele mele.

  2. Pe ecranul Stare, atingeți pictograma rotiță dințată din dreapta sus.

  3. Pe pagina Setări, atingeți pictograma cu trei puncte verticale și alegeți Resetare la valorile implicite.

  4. Se va afișa un avertisment care indică faptul că toate setările vor fi resetate la valorile implicite. Atingeți YES (da) pentru a reseta la valorile implicite.

  5. Rulați Prima configurare prin VictronConnect din nou.

Resetarea parțială și completă la valorile implicite din fabrică utilizând butonul DEF din interiorul dispozitivului:

Avertisment

Procedura descrisă mai jos trebuie efectuată numai de personal calificat, deoarece această procedură necesită ca EV Charging Station să fie alimentată. Lucrul sub tensiune înaltă este foarte periculos și poate fi fatal dacă este utilizat incorect.

  • Resetare parțială

    O resetare parțială resetează doar parola de administrator și codul PIN Bluetooth, toate celelalte setări sunt păstrate.

  1. Deschideți unitatea prin demontarea plăcii de suport. Aveți grijă să nu atingeți componentele sub înaltă tensiune din interiorul unități. Numai zona din jurul butonului DEF este sigură.

  2. Pentru o resetare parțială, apăsați butonul DEF (a se vedea imaginea din Interfața web de configurare a EV Charging Station pentru locația sa) mai mult de 5 secunde dar mai puțin de 15 secunde.

    După eliberarea butonului DEF, inelul luminos RGB începe să clipească verde rapid pentru a indica faptul că resetarea parțială este în curs.

    Rețineți că, dacă dispozitivul dvs. mobil a fost asociat cu succes înainte de resetarea codului PIN, vă puteți conecta în continuare la EVCS prin VictronConnect atât timp cât asocierea nu este anulată. Toate celelalte dispozitive trebuie asociate folosind codul PIN implicit, conform descrierii din secțiunea VictronConnect Configurarea, setarea și operarea dispozitivului VictronConnect.

    În cazul în care ați fost conectat la interfața web folosind un browser înainte de resetarea parțială, resetarea parolei de administrator pentru acea conexiune nu va avea efect până când vă deconectați de la interfața web. Pentru toate celelalte dispozitive, trebuie utilizată parola implicită imprimată pe autocolantul din interiorul dispozitivului până la atribuirea unei parole noi; consultați Meniul Accesați pentru detalii.

  3. Montați placa de suport pe dispozitive și strângeți șuruburile.

  4. Atribuiți o nouă parolă de administrator; vedeți Meniul Accesați pentru detalii.

  • Resetare completă

  1. Deschideți unitatea prin demontarea plăcii de suport. Aveți grijă să nu atingeți părțile de mare putere din interiorul unității. Numai zona din jurul butonului DEF este sigură.

  2. Pentru resetare completă, apăsați butonul DEF (a se vedea imaginea din Interfața web de configurare a EV Charging Station pentru locația sa) timp de mai mult de 15 secunde până în momentul în care inelul luminos RGB începe să clipească rapid în albastru pentru a indica faptul că resetarea completă este în curs, apoi eliberați butonul.

  3. Montați placa de suport pe dispozitive și strângeți șuruburile.

  4. Efectuați din nou Prima configurare prin VictronConnect sau Prima configurare prin punct de acces WiFi.

5.8. Întreţinere

EV Charging Station nu necesită mentenanță specială.
