Manual - EV Charging Station

5. Configuração, definição e utilização

Nesta secção:

5.1. Configuração inicial através da VictronConnect

Nota

Tenha em conta que o funcionamento através da aplicação VictronConnect requer a ativação do Bluetooth. O Bluetooth está desativado nos dispositivos fornecidos com a versão de «firmware» 1.23 ou anterior. Para ativar o Bluetooth nestes dispositivos, primeiro tem de realizar a configuração inicial através do procedimento do ponto de acesso Wi-Fi e, em seguida, ativá-lo no menu Menu Redes. Os dispositivos fornecidos com a versão de «firmware» 1.24 e superior têm o Bluetooth ativado por predefinição.

A configuração inicial é necessária quando a EVCS for nova e ainda não tiver sido configurada ou depois de as definições da fábrica terem sido restauradas.

Preparação

  1. Abra a VictronConnect e encontre a entrada na sua EVCS (EVCS-HQXXXXXXX).

  2. Toque em EVCS. Isto vai iniciar o diálogo de emparelhamento. Introduza o código de emparelhamento 000000 ou o número único indicado num autocolante no interior do invólucro.


Iniciar a configuração inicial

Se o emparelhamento tiver sido realizado corretamente, a página de estado irá aparecer.

Será apresentada uma notificação de advertência que informa «Configuração inicial não concluída».

Toque no ícone de roda dentada no canto superior direito para abrir a página Definições e efetuar a configuração inicial.


Passo 1 de 3: Configurar o acesso WiFi

Um dos seguintes parâmetros deve ser alterado para concluir a primeira configuração e começar a utilizar o EV:

  • Confirme o AP do modo WiFi (a EVCS proporciona o seu próprio ponto de acesso); todos os parâmetros necessários já estão preenchidos. A frase de senha AP corresponde à senha, conforme indicado no autocolante no interior da EVCS.

  • Ou escolha o modo Estação para ligar a EVCS à sua rede/router local. Se souber o nome da rede (SSID), pode introduzi-lo manualmente. Em alternativa, carregue em SCAN (procurar) para detetar as redes próximas, selecionar a rede pretendida e introduzir a senha de acesso.


Passo 2 de 3: Alterar as credenciais de acesso de Internet

Este passo é necessário para garantir o acesso seguro à interface Web. O nome de utilizador predefinido é «admin». A senha predefinida corresponde à indicada no autocolante no interior da EVCS. Recomendamos que configure a sua própria senha e o nome de utilizador.


Passo 3 de 3: Definir a corrente de carga máxima

Defina a corrente de carga máxima que a EVCS permite carregar (intervalo: 6 A - 32 A).


Configuração inicial concluída

Irá regressar à página de Estado e a notificação de advertência será apagada.

Agora pode começar a utilizar a EV Charging Station.


5.2. Configuração inicial através do ponto de acesso WiFi

A estação de carregamento transmite o seu próprio ponto de acesso WiFi quando receber energia elétrica pela primeira vez. As etapas seguintes descrevem a configuração inicial para preparar o funcionamento da estação de carregamento.

Ligar ao ponto de acesso WiFi:

  1. Digitalize o código QR na etiqueta interna.

  2. Ou aceda ao menu WiFi do seu dispositivo móvel ou «laptop» e adicione manualmente o ponto de acesso que transmite automaticamente o SSID. O SSID e a Senha estão anotados num autocolante no interior do invólucro.

  3. Ou digitalize o código QR apresentado durante a fase de configuração inicial do ecrã. Lembre-se de que após a configuração inicial, o ecrã vai visualizar outro código QR, que faz a ligação ao «site» da Victron.


  1. Configuração do local:

    Quando estiver ligado ao ponto de acesso, introduza o endereço IP predefinido 192.168.0.1 num navegador de Internet. O nome de utilizador predefinido é «admin». A senha predefinida está impressa no interior da unidade. O primeiro processo de configuração vai ser iniciado:

    Selecione o local e o fuso horário em que a EV Charging Station está a ser instalada. O horário de verão será aplicado automaticamente.


  2. Carregamento fora de pico

    Dependendo do local escolhido no local anterior, pode ser necessário ativar o carregamento fora do pico.


  3. Configuração WiFi: Configure a rede WiFi selecionando o modo WiFi

    1. Ponto de acesso: A unidade cria o seu próprio ponto de acesso WiFi. Isto permite configurar a unidade ou, na ausência de uma rede WiFi separada, incluir um dispositivo GX.

      Configure o SSID, o endereço IP e a máscara de rede de acordo com as suas necessidades.


    2. Estação: Ligue o dispositivo a uma rede WiFi local que inclua outros dispositivos Victron, como um dispositivo GX ou VRM.

      Altere o modo WiFi de AP para Estação.

      Clique no botão Procurar para detetar outras redes WiFi ou adicione manualmente uma AP conhecida com o botão Adicionar. Tenha em conta as normas WiFi: 802.11 b/g/n (2,4 GHz apenas).


      Marque a rede à qual se pretende ligar e depois clique em Aplicar.


      No campo respetivo, introduza a senha do WiFi externo e clique em Seguinte.


      Caso precise de um IP estático em vez de DHCP, altere o botão de modo IP para Manual e introduza o endereço IP estático, a Máscara, o «Gateway» e o DNS.


  4. Configuração de acesso:

    1. Clique no campo Username (nome de utilizador) e introduza o seu próprio nome de utilizador. O nome de utilizador predefinido é «admin».

    2. Clique no campo Password (senha) e altere a senha para uma nova com, pelo menos, oito carateres, incluindo carateres minúsculos, maiúsculos e especiais. A senha predefinida está impressa no interior da unidade.

    3. Confirme a senha nova.

    4. Clique em Seguinte.


  5. Configuração da corrente de carga:

    Defina a corrente de carga permitida máxima (de 6 A a 32 A).


  6. Conclusão da configuração inicial:

    Depois de clicar em Guardar, a EV Charging Station será reiniciada.


    Inicie a sessão com as credenciais que inseriu no passo 3.


    A página do Painel principal será apresentada e a EV Charging Station estará pronta a utilizar.


5.3. Ativação MQTT

É o método recomendado para ligar a EV Charging Station a um dispositivo GX.

Anteriormente, a comunicação com um dispositivo GX baseava-se no Modbus TCP. O MQTT é mais flexível e permite à EV Charging Station aceder a um conjunto de dados GX mais amplo, para que os dois dispositivos troquem mais informação e trabalhem melhor em conjunto.

  • É possível aceder à EV Charging Station a partir de qualquer lugar com a VictronConnect-Remote.

  • As advertências e os erros são apresentados no dispositivo GX.

  • O dispositivo GX pode controlar o carregamento das Cargas de Oportunidade GX e do Dynamic ESS.

  • É a base para as funcionalidades futuras.

O Modbus TCP continua disponível como alternativa.

Nota

O «firmware» da EVCS deve ser a versão 2.09 ou posterior.

O dispositivo GX deve executar a versão 3.80 ou posterior.

A versão da VictronConnect deve ser a 6.41 ou posterior.

A EV Charging Station e o dispositivo GX devem ser emparelhados antes de comunicarem entre si.

Primeiro, o dispositivo GX deve ser configurado para o modo de emparelhamento, no qual receberá um pedido de emparelhamento da EV Charging Station.

5.3.1. Ativar o modo de emparelhamento

No ecrã tátil do dispositivo GX ou da «interface» Web, aceda a Definições → Integrações → Dispositivos MQTT.

Toque no botão Ativar para iniciar o modo de emparelhamento no dispositivo GX.


Será apresentada brevemente uma janela emergente na parte inferior da página para informar sobre a ativação do modo de emparelhamento. Além disso, o botão Ativar será substituído por um temporizador de contagem decrescente, que indica o tempo restante com o emparelhamento ativo.

Nota

Se o tempo se esgotar, pode tocar de novo no botão Ativar.


Como alternativa aos dois passos anteriores, o modo de emparelhamento também pode ser ativado com um botão físico instalado em determinados dispositivos GX.

Prima duas vezes o botão com um objeto pontiagudo, como uma caneta.

O LED azul na parte frontal do dispositivo GX irá piscar de forma contínua quando o modo de emparelhamento estiver ativo; o tempo limite é atingido após dois minutos.


5.3.2. Emparelhamento através da «interface» Web da EVCS

Na «interface» Web da EV Charging Station, aceda a Geral → Dispositivo GX.

Certifique-se de que a opção Comunicação está definida como Ativada.

Configure o tipo de comunicação como MQTT.

Toque no botão «Detetar» para encontrar dispositivos GX na rede.

Nota

A EV Charging Station e o dispositivo GX devem estar na mesma subrede da rede.


Uma caixa emergente irá mostrar todos os dispositivos GX detetados na rede.

Toque ou clique no dispositivo GX com o qual pretende efetuar o emparelhamento.


O endereço IP e a ID do portal VRM do dispositivo GX selecionado serão preenchidos nos respetivos campos.

Nota

Certifique-se de que o modo de Emparelhamento ainda está ativo do dispositivo GX. Se o tempo limite tiver terminado, deve voltar a ativá-lo.

Toque no botão Emparelhar para iniciar o processo de emparelhamento.


Após um emparelhamento bem-sucedido, será apresentada uma mensagem na parte inferior da página.

Os detalhes do dispositivo GX emparelhado serão apresentados sob os botões.


Por fim, clique no botão Guardar na parte inferior da página.


Além disso, no dispositivo GX, a EV Charging Station será listada como um dispositivo emparelhado.

A EV Charging Station é apresentada na lista de dispositivos, com uma breve descrição do estado.


A EV Charging Station é apresentada na página principal Visão Geral do dispositivo GX.


5.3.3. Emparelhamento através da aplicação VictronConnect

Este método é uma alternativa ao método da «interface» Web descrito anteriormente. Neste caso, o processo de emparelhamento utiliza a VictronConnect.

Se já tiver concluído o processo de emparelhamento com a «interface» Web e a comunicação tiver sido estabelecida, então pode ignorar esta secção.

Nota

É necessária a versão da VictronConnect 6.41 ou superior.

Estabeleça a ligação à EV Charging Station com a aplicação VictronConnect.

Aceda a Definições → Geral → Dispositivo GX.

Toque em GX Selecionado (Nenhum).


Selecione «Ativar comunicação».

Defina o «Tipo de comunicação» como MQTT.

Toque no botão «Detetar» para encontrar dispositivos GX na rede.

Nota

A EV Charging Station e o dispositivo GX devem estar na mesma subrede da rede.


Todos os dispositivos GX detetados serão apresentados numa lista.

Toque em «Selecionar» para escolher o dispositivo GX com o qual pretende efetuar o emparelhamento.


O endereço IP e a ID do portal VRM do dispositivo GX selecionado serão preenchidos nos respetivos campos.

Nota

Certifique-se de que o modo de Emparelhamento ainda está ativo do dispositivo GX. Se o tempo limite tiver terminado, deve voltar a ativá-lo.

Toque no botão «Emparelhar» para iniciar o processo de emparelhamento.


Após um emparelhamento bem-sucedido, o estado deve mudar para «Comunicação estabelecida» em verde, juntamente com o endereço IP e a ID VRM do dispositivo GX.


Além disso, no dispositivo GX, a EV Charging Station será listada como um dispositivo emparelhado.

A EV Charging Station é apresentada na lista de dispositivos, com uma breve descrição do estado.


A EV Charging Station é apresentada na página principal Visão Geral do dispositivo GX.


5.4. Configuração e funcionamento do dispositivo GX

5.4.1. Menu de configuração e opções

Quando a comunicação MQTT tiver sido ativada, a EVCS designada aparece na lista de dispositivos, podendo indicar o modo atual e o estado de carregamento.


Este submenu apresenta a sessão de carregamento atual com a potência de carga por fase.

O modo de carregamento pode ser alterado, juntamente com outros parâmetros de um modo de carregamento específico.


O menu Configuração permite realizar algumas definições, incluindo a posição em que a EV Charging Station está instalada.

O arranque automático ativará o carregamento quando o veículo for ligado.

Nota

A ativação do carregamento não significa, necessariamente, que o veículo irá logo começar a carregar. Significa que a EV Charging Station pode ser iniciada logo que uma programação ficar ativa, por exemplo.


O submenu Dispositivo apresenta os parâmetros da EV Charging Station.

O nome da EV Charging Station pode ser alterada.


5.5. Configuração e funcionamento da VictronConnect

5.5.1. Preparar

Os passos seguintes são necessários para se conectar corretamente à EV Charging Station através de «Bluetooth» e da aplicação VictronConnect:

  1. Certifique-se de que o «Bluetooth» está ativado na sua EVCS.

    Dica

    Se o Bluetooth estiver desativado, consulte a secção do menu Redes para obter detalhes sobre como a ativação desta funcionalidade.

  2. Descarregue e instale a aplicação VictronConnect a partir da App Store ou Google Play.

  3. Abra a VictronConnect e percorra a lista de dispositivos para a EVCS.

  4. Toque na mesma para iniciar a caixa de diálogo de emparelhamento. Introduza o código de emparelhamento que é 000000 ou um número único no autocolante no interior do alojamento.

  5. Se o emparelhamento tiver sido correto, é visualizada a página de descrição geral da EVCS.


5.5.2. Página de visão geral

Esta página proporciona informação sobre o estado de carregamento, os controlos para iniciar/parar o carregamento ou para alterar o modo de carregamento e a corrente de carga. Além disso, os valores reais do carregamento e as estatísticas da sessão também podem ser monitorizados.

Controlos:

  • Iniciar / Parar: Inicie ou pare o carregamento no modo manual.

    Tenha em atenção que, depois de carregar no botão Stop, a corrente de carga é reduzida para o mínimo e só depois o contactor se abre (com um atraso de 2 s).

  • Modo de carga Pode alterar o modo de carregamento para manual, automático ou programado.

  • Corrente de carga Para definir a corrente de carga (intervalo de 6 A a 32 A, dependendo da corrente de carga máxima e mínima configurada na página Definições gerais ou na interface de Internet).

    No modo Programado, a corrente de carga não pode ser ajustada porque está definida no programa.

Valores de carregamento reais:

  • Alimentação: Potência de carga. Com uma fonte multifase, todas as fases são combinadas.

Estatísticas da sessão:

  • Tempo da sessão: A duração da sessão de carga atual.

  • Energia da sessão: Energia total carregada nesta sessão.

  • Custo da sessão: O custo da sessão (ao carregar a partir da rede elétrica), dependendo do preço da eletricidade por kWh introduzido nas definições da EVCS; consulte a secção de Definições gerais.

  • Custo economizado da sessão: Economia com base na energia carregada a partir de PV e dependendo do preço da eletricidade por kWh definido nas configurações da EVCS.

  • Energia Total: A energia carregada total desde a instalação inicial.


5.5.3. Página de Definições

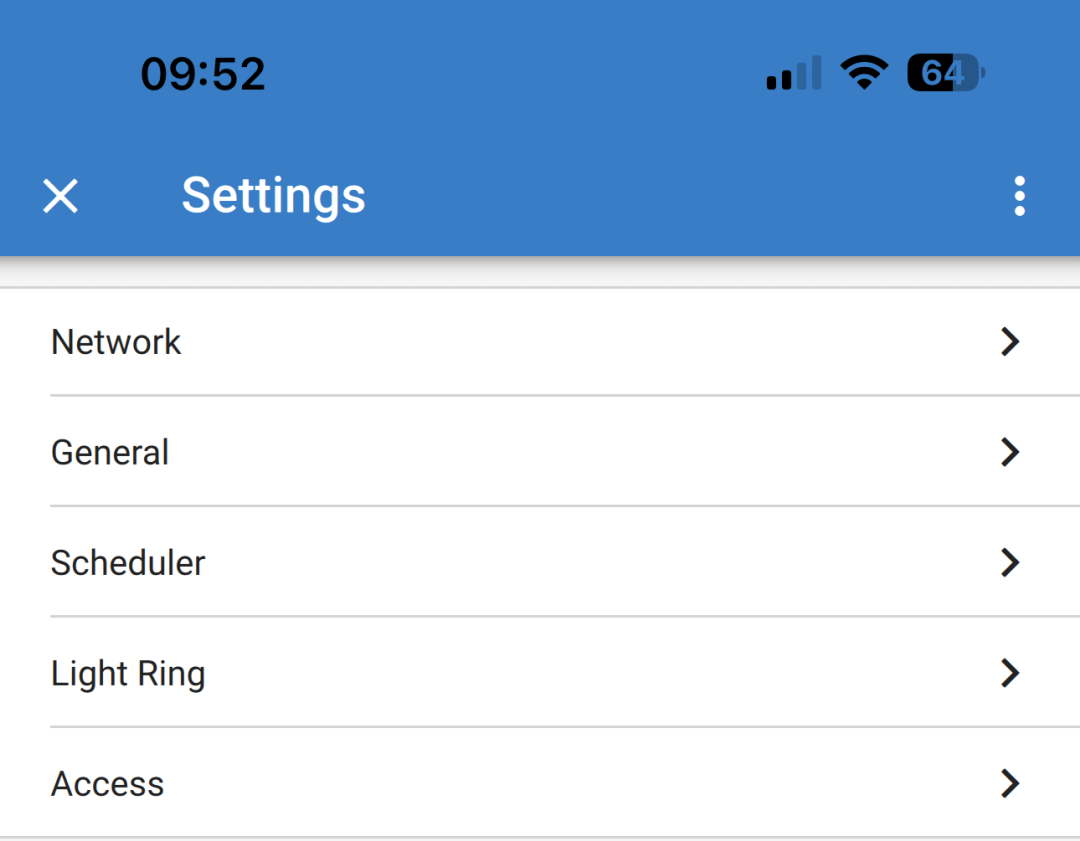

O menu Definições é acessível ao carregar na roda de engrenagem no canto superior direito da página de visão geral.

Estão disponíveis as seguintes opções de menu:

  • Rede: Para alterar as definições de rede.

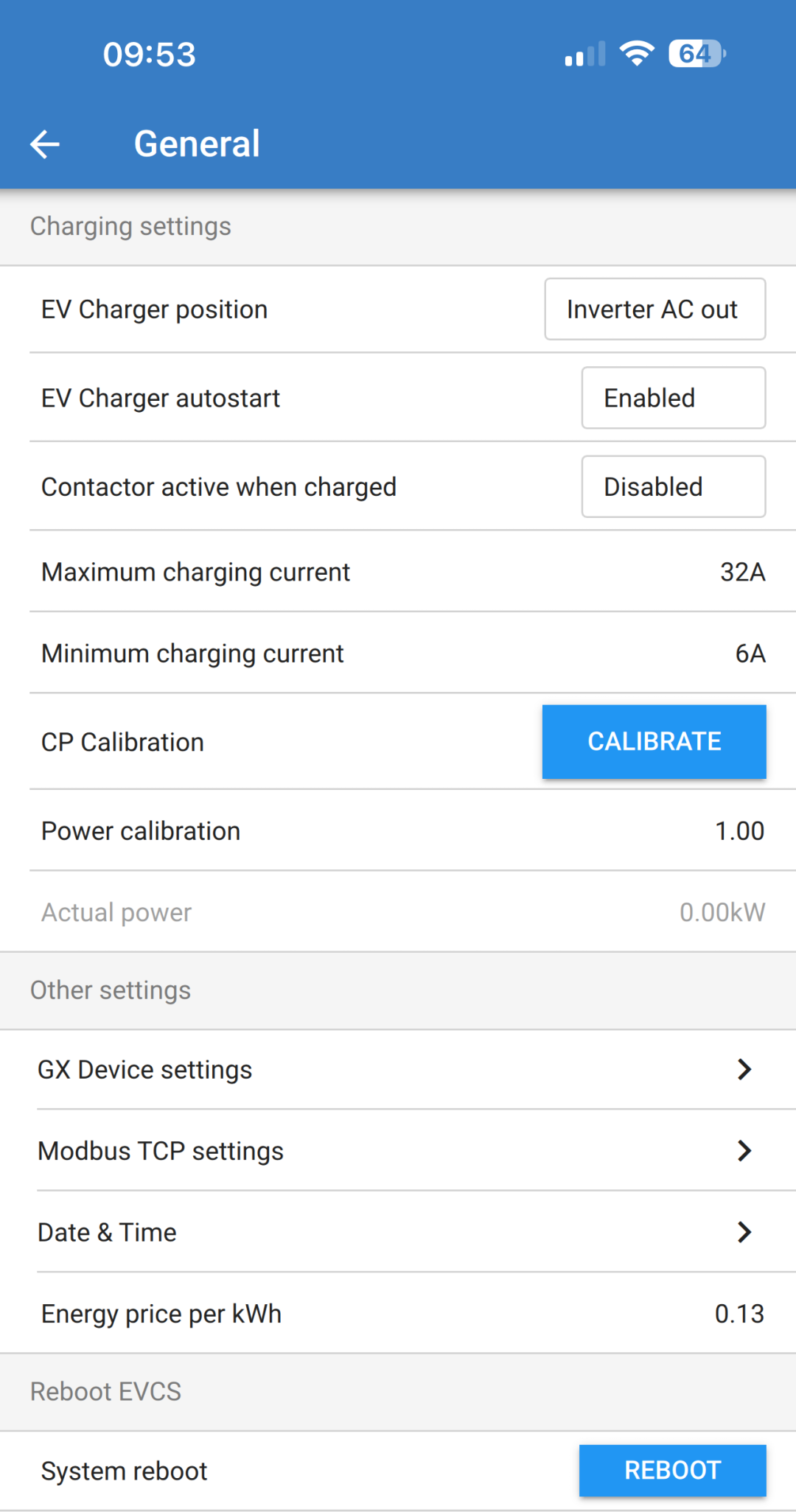

  • Geral: Para ajustar as definições do carregador.

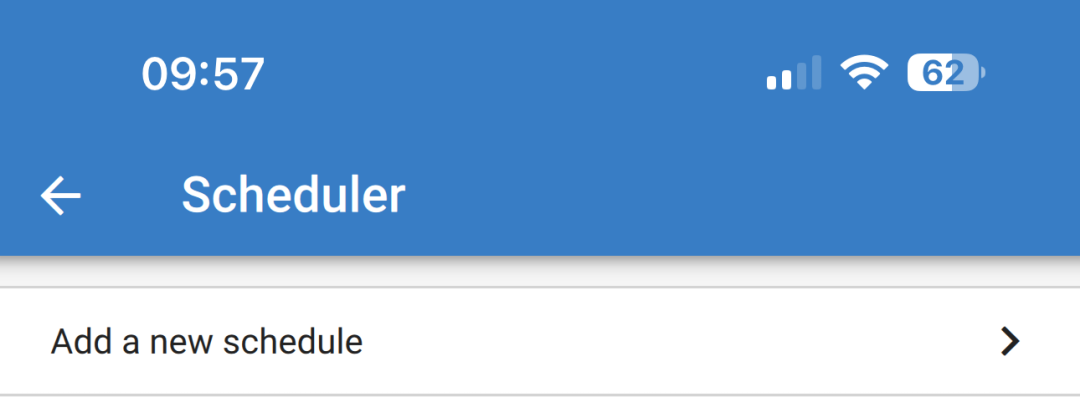

  • Programador: Para configurar os programa de carregamento.

  • Anel luminoso: Para configurar o comportamento do anel luminoso.

  • Acesso: Para especificar as credenciais de acesso ao site.


Toque nos três pontos verticais no canto superior direito da página de definições para executar as seguintes ações:

  • Importar definições a partir do ficheiro: Importar as definições guardadas anteriormente de um ficheiro na biblioteca de definições.

  • Guardar definições no ficheiro: Guarde as definições atuais num ficheiro que vai ser conservado na biblioteca de definições. Este ficheiro pode ser usado como cópia de segurança para repor as definições neste EV Charging Station ou para aplicar facilmente as mesmas definições noutro.

  • Partilhar configurações: Partilhe o ficheiro de definições por e-mail ou outras aplicações sociais em utilização no dispositivo Android ou iOS, por exemplo.

  • Informação do produto: Apresenta o número do modelo e o número de série da EV Charging Station. Também dispõe de um comutador para ativar ou desativar o Bluetooth. Consulte a secção Informação do produto para obter mais informação.

  • Repor predefinições: Reponha todas as definições de fábrica. Isto significa que irá perder quaisquer definições personalizadas e terá de realizar a configuração ou importá-la de um ficheiro de definições guardado anteriormente.

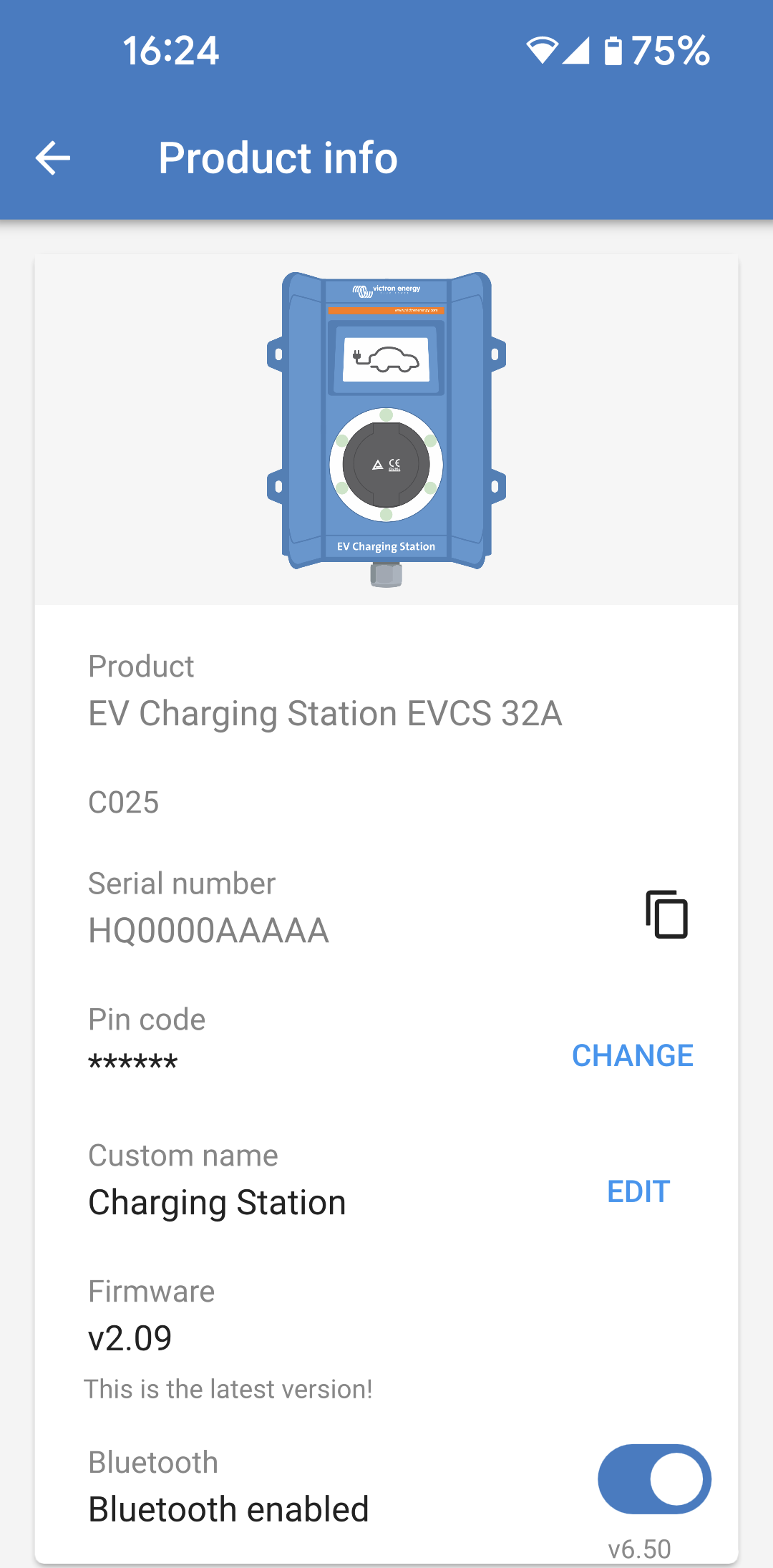

5.5.4. Página de informação do produto

Para aceder a página de Informação do produto, toque no ícone de três pontos verticais na página Definições.

  • Produto: Mostra o nome do produto e o número do modelo.

  • Número de série: Mostra o número de série do EV Charging Station.

  • Código PIN: O código PIN está oculto, mas pode ser modificado com o botão de alteração à direita.

  • Nome personalizado: Altere o nome amigável do EV Charging Station.

  • Firmware: Exibe a versão do firmware atual em execução no EV Charging Station.

  • Bluetooth: Ative ou desative o funcionamento de Bluetooth EV Charging Station.

Mais informação sobre como atribuir o seu próprio nome a EV Charging Station e como desativar e reativar o Bluetooth no manual da aplicação VictronConnect.

Atenção

Tenha em conta que, se desativar o Bluetooth através da VictronConnect, pode ser reativado através do menu Redes da «interface» Web ou da função Repor as predefinições de fábrica, através da «interface» Web ou do procedimento do botão DEF. Nos dispositivos mais antigos com o Bluetooth desativado de fábrica, utilize o menu da rede da «interface» de Internet para ativar o Bluetooth.


5.5.5. Definições de rede

A secção de Informação da rede mostra:

  • Estado atual: Apresenta o estado atual da rede.

  • Ligado a: Visualiza o nome da rede WiFi a que o EV Charging Station está ligado.

  • Endereço IP: Visualiza o endereço IP LAN do EV Charging Station.

A secção WiFi permite configurar as definições WiFi para o EV Charging Station.

  • Modo: Permite escolher uma ligação WiFi local ou se o EV Charging Station deve criar um Ponto de acesso WiFi. Normalmente, o EV Charging Station apenas deve ser configurado para funcionar como Ponto de Acesso se não houver outras redes WiFi disponíveis.

    Nota

    O modo de ligação WiFi local (STA) do EVCS foi concebido para funcionar dentro de um ambiente de rede que utilize equipamento de rede certificado e em conformidade com as normas. Certifique-se de que o ponto de acesso WiFi ou o router utilizado na sua instalação cumpre os requisitos regulamentares aplicáveis e está em conformidade a Diretiva RED (Radio Equipment Directive), para que o EVCS permaneça protegido e funcione de forma fiável dentro de uma rede devidamente gerida.

  • Configuração de IP Opção para permitir a atribuição automática de endereços IP (DHCP) ou a configuração manual de endereço IP fixo. A configuração de IP automática é a opção recomendada. A opção manual destina-se apenas a configurações de rede avançadas ou mediante instrução do administrador da rede.

  • Período de Procura: Permite a procura periódica automática da rede WiFi e, se aplicável, definir o período entre as procuras automáticas.

A secção da lista de pontos de Acesso mostra redes WiFi locais detetadas ou permite adicionar uma rede WiFi manualmente.

O nome do Ponto de Acesso ligado atualmente é mostrado a verde juntamente com os botões «FORGET» (esquecer) e «DISABLE» (desativar).

  • Adicionar AP manualmente: Proporciona a opção de adicionar uma rede WiFi manualmente. Pode ser usado em circunstâncias em que o SSID da rede necessária está oculto e não aparece na lista de redes detetadas.

  • Procurar redes WiFi: Toque no botão «SCAN» (procurar) para detetar imediatamente redes WiFi disponíveis nas imediações.

    Uma lista de todas as redes WiFi disponíveis começa a aparecer à medida que são detetadas. A lista inclui o nome do Ponto de Acesso, o seu estado de segurança apresentado com um símbolo de cadeado. A intensidade do sinal recebida pelo EV Charging Station é apresentada com o símbolo WiFi à direita.

    Toque no botão «ADD» (adicionar) ao lado da rede à qual se deseja ligar. Será pedido que introduza a senha da rede selecionada, se for aplicável.


5.5.6. Definições gerais

A página de Definições Gerais lista as opções da configuração geral da EV Charging Station.

A secção de definições de carregamento tem as seguintes opções:

  • Posição do carregador EV: Esta opção seleciona onde o EV Charging Station está ligado, no sistema. Por exemplo, o EV Charging Station pode ser ligado no lado da Entrada CA ou no lado Saída CA de um MultiPlus.

  • Arranque automático do carregador EV: Esta opção define se o carregador EV começa a carregar automaticamente quando o cabo de carregamento EV está conectado ao veículo.

  • Contactor ativo quando estiver carregado: Quando o EV estiver carregado, é possível definir o contactor para permanecer fechado ou para se abrir, o que irá desligar totalmente o EV da alimentação.

  • Corrente de carga máxima: A corrente de carga máxima que o EV Charging Station fornece ao EV em qualquer situação. O intervalo configurável varia de 6 A a 32 A.

  • Corrente de carga mínima: A corrente de carga mínima a fornecer ao EV, exceto se estiver carregado no nível pretendido. O intervalo configurável varia de 6 A a 32 A.

  • Calibragem de potência: Ajuste esta definição para calibrar a leitura de potência real.

  • Potência real: Apresenta a potência combinada real de todas as fases que a EV Charging Station fornece ao EV.

A secção de outras definições proporciona:

  • Preço da energia por kWh: Para definir o preço da energia importada da rede.

  • Dispositivo GX: Selecione esta opção para comunicar com um dispositivo GX, como um Cerbo GX ou Ekrano GX.

  • Data e Hora: Defina o fuso horário, a data e a hora.

Reinicializar EVCS:

  • Reinicialização do sistema: Toque no botão «REBOOT» para reinicializar a EV Charging Station.

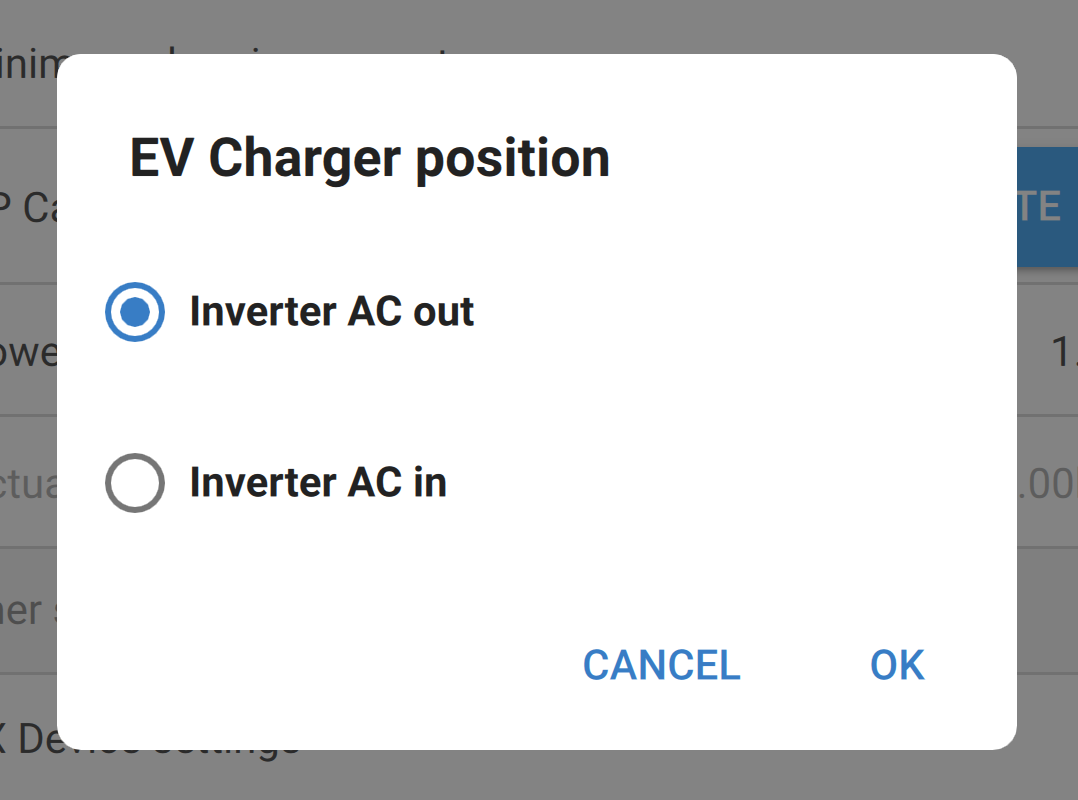

Posição do carregador EV

Selecione a posição em que o EV Charging Station está ligado no sistema.

Se o EV Charging Station estiver ligado em qualquer ponto antes do inversor / carregador, selecione a opção «entrada CA de inversor».

Em alternativa, se o EV Charging Station estiver ligado depois do inversor / carregador ou depois de um inversor, selecione a opção «saída CA do inversor.


Arranque automático do carregador EV

Selecione se o EV Charging Station é ou não iniciado automaticamente quando o cabo de carregamento está ligado ao EV.

Selecione «Ativado» para que o carregamento comece automaticamente quando o cabo de carregamento está ligado ao EV.

Selecione «Desativado» se não quiser que o carregamento comece automaticamente. Neste caso, o carregamento deve ser iniciado manualmente, carregando no botão «Iniciar» na página de Visão Geral. Isto pode evitar a utilização não autorizada do EV Charging Station.


Contactor ativo quando estiver carregado

Selecione se o contactor no interior da EV Charging Station permanece fechado ou se abre quando o EV estiver carregado, mas o cabo ainda está ligado.

Selecione «Ativado» para que o contactor interno permaneça fechado quando EV estiver carregado. Por exemplo, isto pode ser útil se quiser ligar o ar condicionado do habitáculo utilizando a eletricidade da fonte de carregamento em vez da bateria do EV.

Nota

Alguns veículos podem apresentar um erro se o contactor da EV Charging Station permanecer fechado após a interrupção do carregamento.

Selecione «Desativado» se quiser que o contactor interno se abra quando o EV estiver carregado. Isto desliga o EV da alimentação como se o cabo de carregamento fosse removido.


Preço da energia por kWh

Introduza o preço da eletricidade importada por kWh. É utilizado para calcular a poupança da sessão.

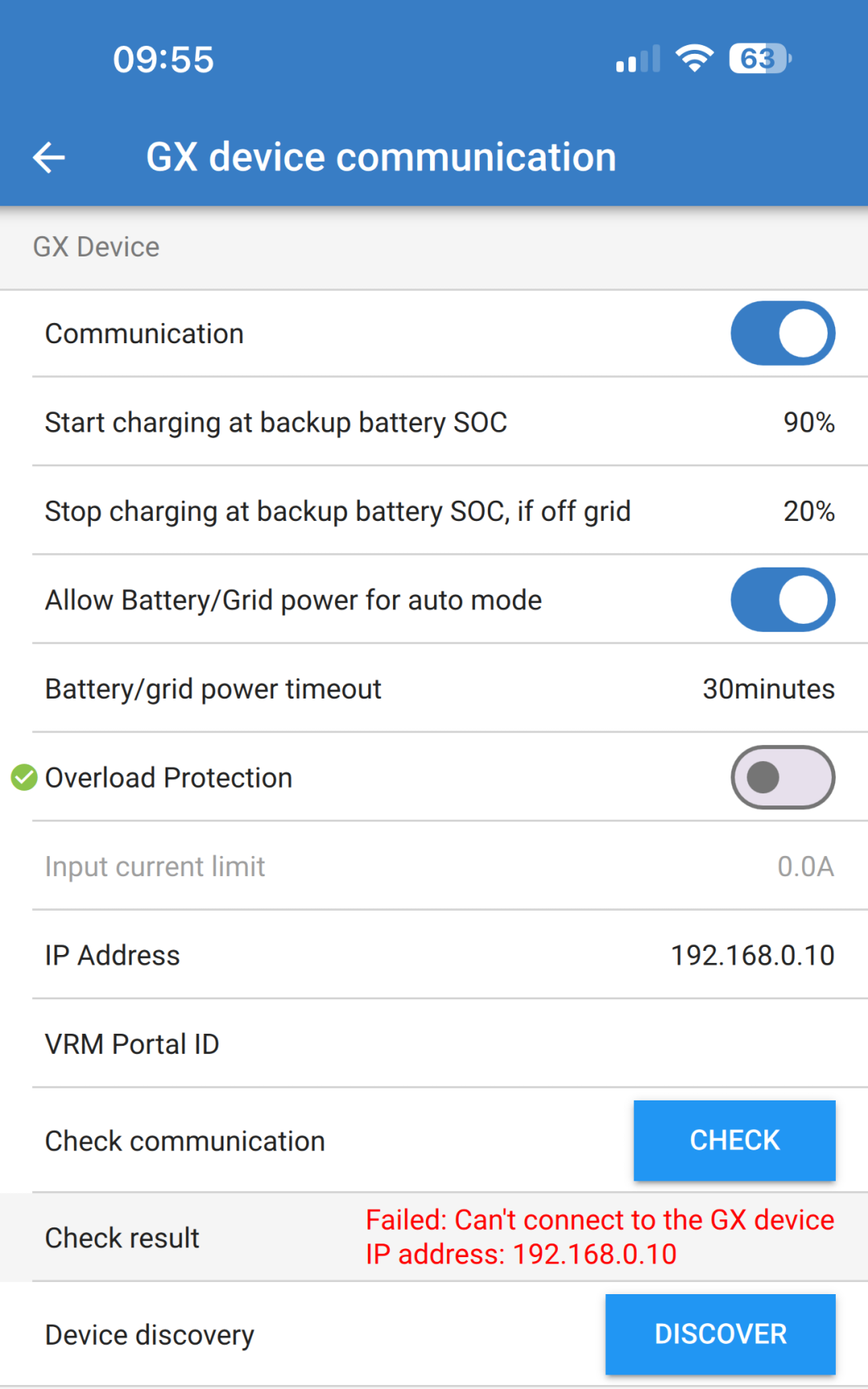

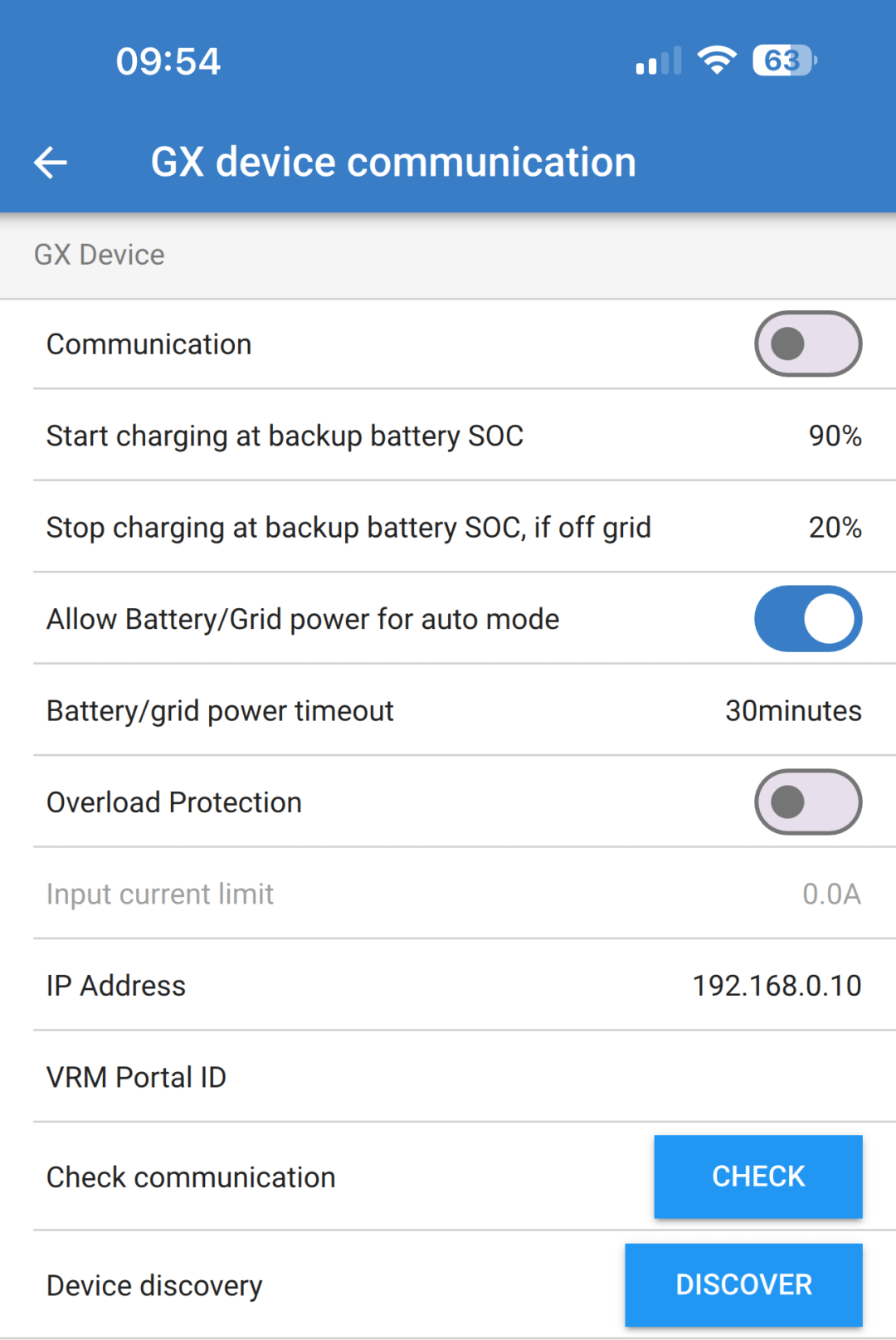

Comunicação do dispositivo GX

A página de definições do dispositivo GX pode ser acedida na página de Definições gerais.

  • GX selecionado: Apresenta o endereço IP do dispositivo GX ligado e o ID do portal VRM.

    Toque neste campo para efetuar alterações.

  • Iniciar o carregamento no SoC da bateria de reserva: O SoC mínimo da bateria de reserva antes de EV Charging Station iniciar o carregamento no modo Auto.

  • Parar o carregamento no SoC da bateria de reserva, se estiver off-grid: Se a opção off-grid ou a rede não estiver disponível, a EV Charging Station para o carregamento quando o SoC da bateria de reserva for inferior a este nível.

  • Permitir a energia da bateria / rede elétrica para o modo Auto: Ative esta definição para permitir que o modo Auto continue a carregar o EV com a corrente mínima, mesmo se não houver um excedente de energia solar suficiente. Isto ajuda a minimizar os ciclos de ativação/desativação do carregamento automático no modo Auto. Nota: A EV Charging Station não consegue decidir se a energia vem da bateria ou da rede; isto depende do inversor/carregador no sistema.

  • Permitir excedente de energia solar baixo para o modo automático: Se não houver energia fotovoltaica (PV) suficiente para satisfazer a energia de carregamento necessária do veículo, esta opção permite que compensar o défice da EV Charging Station com a energia da rede elétrica.

    Isto apenas funciona no modo Automático.

  • Tempo limite de energia da bateria / rede elétrica: Se esta definição estiver ativada, corresponde ao período máximo contínuo durante o qual a EV Charging Station extrai energia da bateria ou da rede elétrica.

  • Proteção de sobrecarga: Quando ativada, esta definição vai ler o estado de sobrecarga do inversor do sistema. Em caso de sobrecarga, a EV Charging Station reduz a corrente de carga para o mínimo e aguarda cerca de 5 s. Se a condição de sobrecarga do inversor ainda estiver ativa, a EV Charging Station irá parar o carregamento. O carregamento do EV é retomado um curto período após a condição de sobrecarga do inversor ter sido eliminada.

    Se forem detetados vários eventos de sobrecarga num determinado período, a EV Charging Station reduz a corrente de carga em 10 %.

    O mesmo é aplicado ao sistema ligado à rede que excede um limite de corrente forçado da rede.

    Será visualizado um aviso na VictronConnect ou na EV Charging Station se a potência de carga for reduzida ou se o carregamento for interrompido.

  • Limite da corrente de entrada: Visualiza o limite de corrente da rede imposta que é aplicado a sistemas ligados à rede elétrica.

  • Emulação de bateria de reserva: Esta opção apenas deve ser ativada em sistemas sem uma bateria de reserva instalada. Ativar esta opção permite que a EV Charging Station emule uma bateria do sistema. Assim, o modo Automático funciona mesmo se não houver uma bateria física no sistema.


  • Ativar comunicação: Ativar ou desativar a comunicação entre a EV Charging Station e o dispositivo GX.

  • Tipo de comunicação: Selecione entre MQTT ou Modbus TCP. MQTT é o método preferido.

  • Endereço IP: Apresenta o endereço IP do dispositivo GX ligado.

  • ID do Portal VRM: Apresenta a ID do Portal VRM utilizada pelo dispositivo GX.

  • Estabelecer comunicação: Utilize esta opção para configurar a comunicação com um dispositivo GX ou para mudar para um dispositivo GX diferente. Geralmente não é necessária se a comunicação já estiver estabelecida, conforme mostrado em verde abaixo.

  • Cancelar comunicação: Corte a comunicação com um dispositivo GX já ligado.

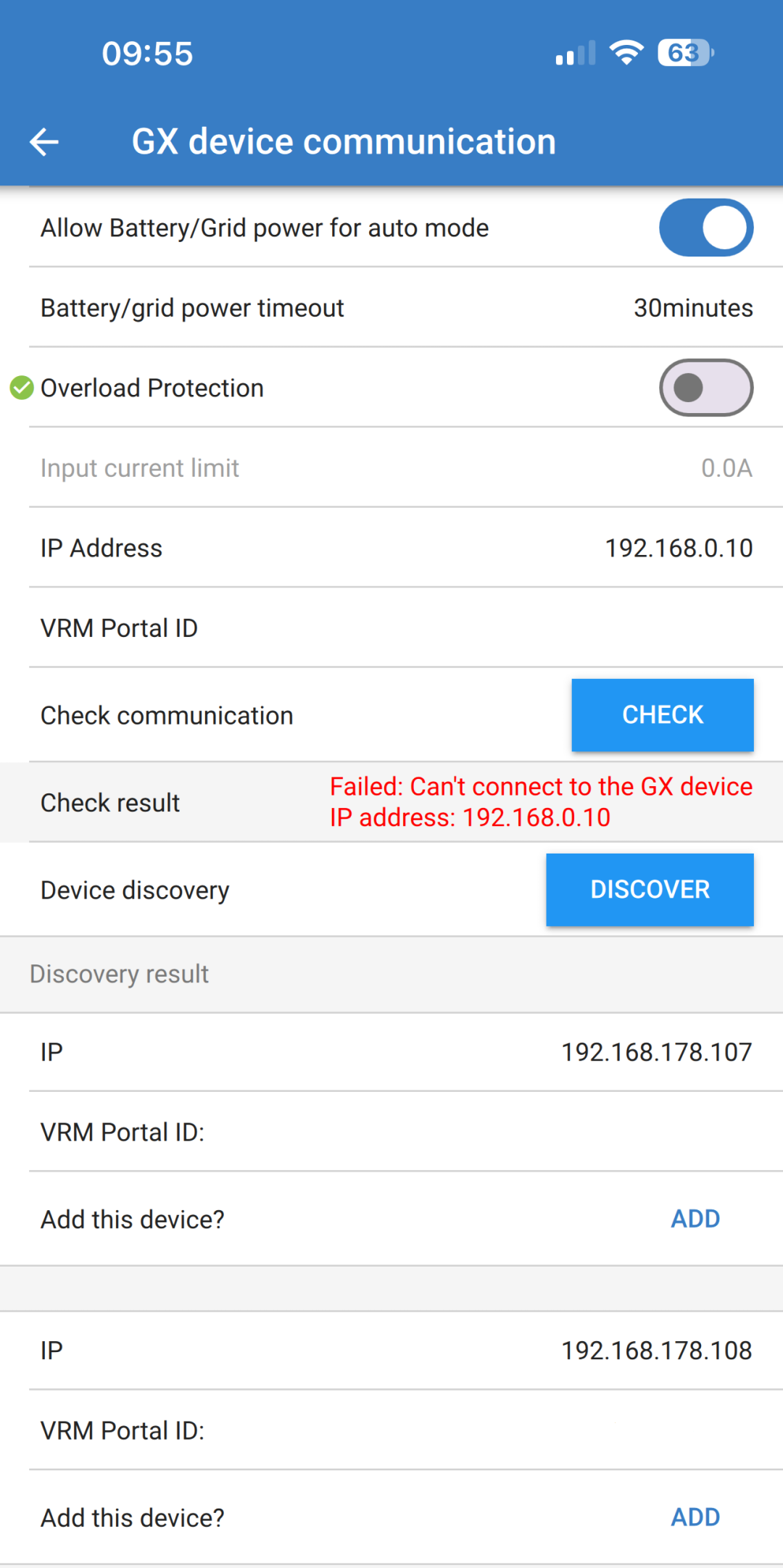

  • Detetar dispositivo:Se a verificação de comunicação falhar, comprove se o endereço IP do GX especificado está correto ou utilize o botão «Detetar» para procurar um dispositivo local do GX, como indicado abaixo.


  • Detetar dispositivo: Toque no botão «Detetar» para permitir que a EV Charging Station localize automaticamente quaisquer dispositivos GX na rede local.

    Todos os dispositivos GX detetados com esta funcionalidade são listados.

    Toque em «Selecionar» para emparelhar o dispositivo GX pretendido com a EV Charging Station. Este passa a ser o dispositivo GX com o qual a EV Charging Station comunica e os dados respetivos são preenchidos nos campos Endereço IP e ID do Portal VRM.


Data e Hora

A data e a hora corretas são essenciais para que o carregamento programado funcione corretamente.

  • Região: Selecione a região do seu fuso horário.

  • Localização: Escolha fuso horário.

  • Desvio: Se a região UTC estiver selecionada, é necessário introduzir o desvio correto para o seu fuso horário.


Reinicialização do sistema

  • Toque no botão «Reinicialização» para reinicializar o EV Charging Station. Selecione «Sim» na janela emergente para confirmar a reinicialização.


5.5.7. Programador

Se o modo de carregamento estiver definido como «Programado» na página de visão geral, o EV Charging Station vai ser carregado nos horários definidos nesta secção.

É possível criar várias programações para diferentes horários do dia e/ou dias da semana.

  • Adicionar um novo programa: Toque aqui para configurar um novo programa.

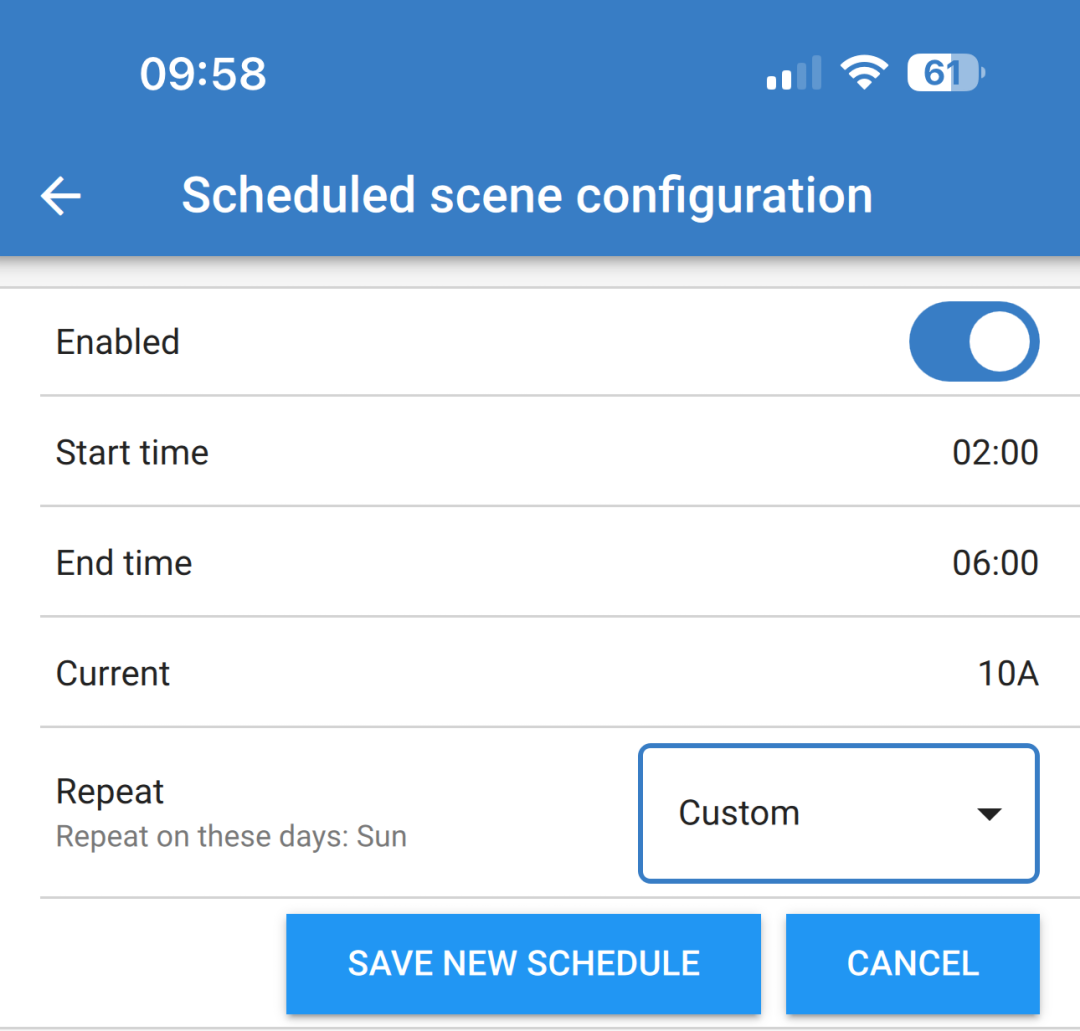

Na página de configuração da cena programada, pode definir as seguintes condições. As condições temporais são expressas no formato 24 h.

  • Ativar: Comuta a cena atual para a ativar ou desativar.

  • Hora de início: A hora em que pretende que o EV Charging Station inicie o carregamento.

  • Hora de fim: A hora em que pretende que o EV Charging Station pare o carregamento.

  • Corrente: A quantidade de corrente máxima a carregar o EV durante este programa.

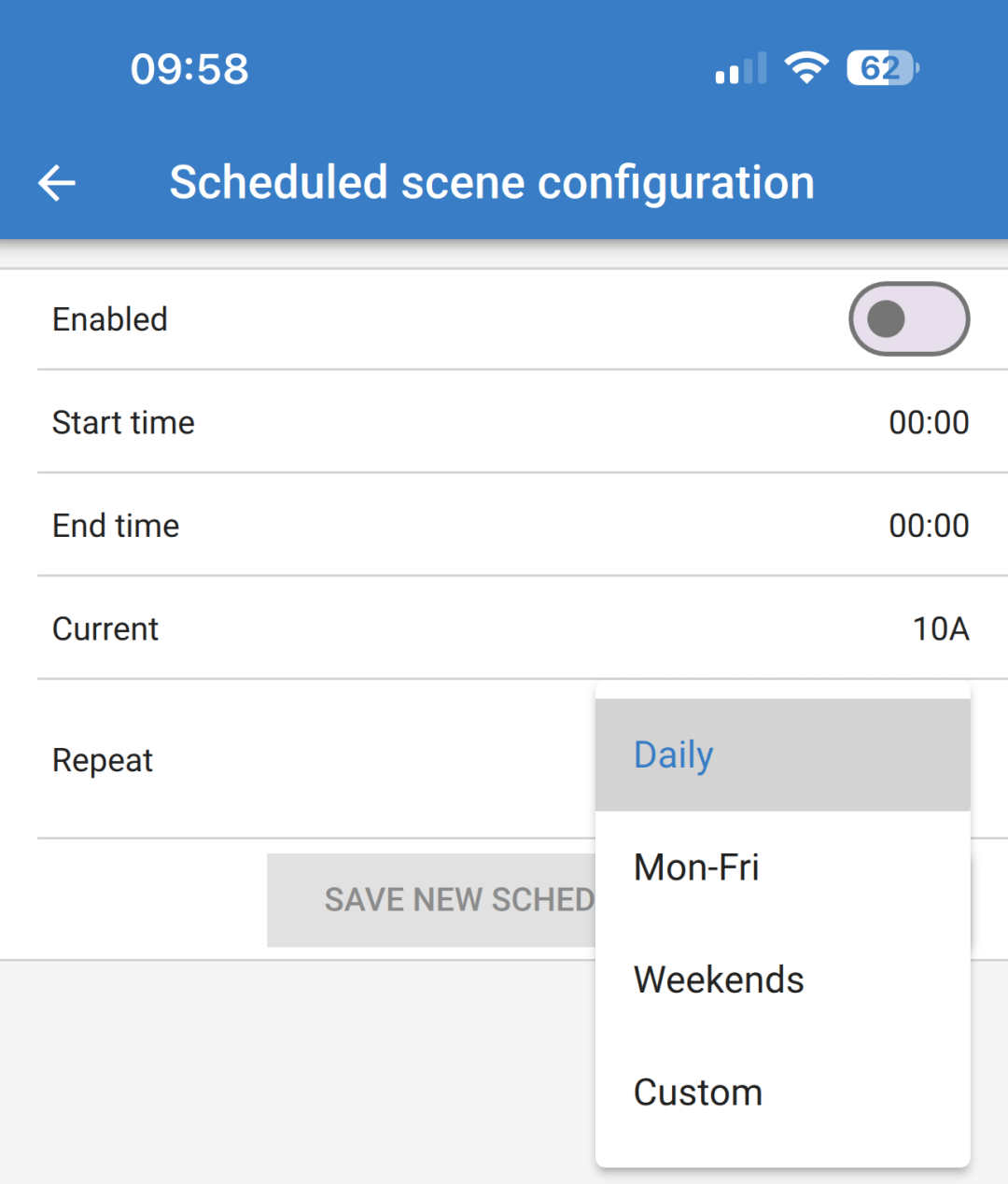

  • Repetir: Selecione o menu suspenso para escolher o tipo do padrão de repetição.

    • Diariamente: O programa irá ser repetido todos os dias.

    • Seg. - sex.: O programa é repetido apenas nos dias úteis de segunda a sexta.

    • Fins de semana: O programa é repetido nos fins de semana apenas aos sábados e domingos.

    • Personalizado: É apresentada uma lista de cada dia da semana. Assinale os dias da semana em que esta cena de programação é aplicada.


Depois de definir as preferências, toque no botão «Guardar novo programa» para o adicionar ao programador ou «Cancelar» se não quiser criar o novo programa.


O programa recém-criado vai ser adicionado à lista do programador. A partir daqui, os programas individuais podem ser ativados ou desativados, alterados ou eliminados.

  • Estado: Mostra o estado da cena. Se a cena estiver desativada, não será executada.

  • Eliminar programa: Toque no botão «Eliminar» para apagar o programa; aparece uma caixa emergente para confirmar a eliminação.

  • Adicionar um novo programa: É mostrado sob os programas existentes e pode ser utilizado para criar um programa adicional.


5.5.8. Anel Luminoso

O anel luminoso que rodeia a tomada do cabo de carregamento na parte frontal do EV Charging Station mostra o que está a fazer num relance.

Existem vários modos de iluminação e definições de luminosidade a escolher para representar o estado do EV Charging Station:

  • Desligado.

  • Ligado

  • Aguardar o início

  • Aguardar o sol

  • Low SoC (SoC baixo)

  • Carregamento manual

  • Carregamento auto

  • Carregado

Definições de anel luminoso:

O anel luminoso do EV Charging Station pode ser personalizado em cada um dos seus modos de estado, conforme indicado acima.

  • Modo: Selecione o comportamento ou o padrão do anel luminoso:

    • «Static»

    • Frequência

    • «Breath»

    • Passagem de cor

    • Passagem de cor inversa

    • Passagem de cor reversa

    • Passagem de cor reversa inversa

    • Passagem de cor aleatória

  • Cor: Escolha uma cor do seletor de cores ou introduza valores RGB específicos.

  • Período: Especifique a duração de visualização do modo.

  • Brilho: Regule o brilho do anel LED para este modo, de 0 % a 100 %.

  • Experimente este cenário: Toque no botão «TRY» (experimentar) para ver se a cor e o brilho do cenário são adequados.


5.5.9. Acesso

Credenciais de acesso ao site

Esta página permite alterar as credenciais de acesso da página de Internet do EV Charging Station.

Por razões de segurança, é recomendável alterar as credenciais predefinidas.

  • Utilizador: Nome de utilizador

  • Senha: Defina uma senha segura adequada para impedir o acesso não autorizado ao EV Charging Station.


5.5.10. Repor definições por defeito

É possível fazer a reinicialização de fábrica da EV Charging Station através da VictronConnect. Tenha em conta que este processo repõe todas as definições para os seus valores iniciais e requer que a primeira configuração (consulte a secção Configuração inicial através da VictronConnect para obter mais informação) seja executada novamente.

Nos dispositivos fornecidos com o «firmware» 1.23 ou anterior, isto também vai desativar o «Bluetooth». Para ativar o «Bluetooth» para estes dispositivos, primeiro tem de realizar a configuração inicial através do procedimento do ponto de acesso WiFi e depois ativá-lo no menu Redes.

Para aceder à opção Repor predefinições, toque no ícone de três pontos verticais na página Definições e toque em «Reset to defaults» (repor predefinições).

Vai aparecer uma janela emergente de confirmação «Restore device?» (reinicializar dispositivo). Toque em «YES» (sim) para continuar a repor as predefinições do dispositivo.


5.6. Atualizações de «firmware»

O «firmware» do EVCS pode ser atualizado manualmente através da interface web ou remotamente através do VRM: Atualização remota do «firmware».

A forma mais fácil de atualizar o «firmware» do EVCS é através da função VRM's Remote Firmware Update (Atualização remota de «firmware» do VRM). Pode efetuar a atualização automaticamente premindo um único botão ou manualmente, se preferir. Siga estas instruções passo a passo para saber exatamente como proceder. Tenha em atenção que isto requer um dispositivo GX ligado ao portal VRM.

Para atualizar o «firmware» manualmente através da interface web, siga os passos abaixo:

  1. Descarregue a versão mais recente do «firmware» da Victron Professional

    Certifique-se de que tem o ficheiro de «firmware» correto. Para o modelo EVCS com um visor, selecione o ficheiro de «firmware» que contém "C025" no nome do ficheiro. Para o modelo EVCS NS, selecione o ficheiro de «firmware» que contém "C026" no nome do ficheiro.

  2. Abra a interface web

  3. Clique no separador Backup & FW (Cópia de segurança e FW)

  4. Clique no botão Open (Abrir) e navegue até ao local onde o ficheiro de «firmware» disponibilizado está guardado.

  5. Selecione o ficheiro de «firmware» (*.evcsup)

  6. Clique em Update (Atualizar) para iniciar o processo de atualização

    Após uma atualização correta, a estação de carregamento será reiniciada e a página principal volta a ser visualizada. Todas as definições anteriores serão mantidas.

5.7. Repor as definições de fábrica e recuperar senha

Nota

Repor as definições de fábrica irá restaurar todas as definições do sistema com os valores predefinidos. O Configuração inicial deve então ser realizado novamente.Configuração inicial

Pode evitar isto através de uma reposição parcial, que irá restaurar apenas o código PIN do Bluetooth e a senha do administrador. No entanto, esta opção só está disponível através do método do botão DEF.

Em caso de perda, pode recuperar a senha inicial de diferentes formas:

Repor as predefinições de fábrica a partir da «interface» Web:

  1. Clique no botão Settings (configurações).

  2. Clique no botão Backup & FW (cópia de segurança e «firmware»).

  3. Clique em Repor predefinições de fábrica

  4. Execute o Configuração inicial através do ponto de acesso WiFi novamente.

Repor as predefinições de fábrica através da VictronConnect:

  1. Abra a aplicação VictronConnect e toque em EVCS a partir da lista Os Meus Dispositivos.

  2. Toque no ícone da roda dentada na parte superior direita do ecrã de Estado.

  3. Toque no ícone de três pontos verticais na página Definições e escolha Repor predefinições.

  4. Vai ser visualizado um aviso de que todas as definições serão reinicializadas como as predefinições de fábrica. Toque em SIM para repor para os valores de fábrica.

  5. Execute o Configuração inicial através da VictronConnect novamente.

Reposição parcial e total das predefinições de fábrica utilizando o botão DEF no interior do dispositivo:

Atenção

O procedimento descrito apenas deve ser executado por pessoal qualificado, pois este processo requer que a EV Charging Station esteja alimentada. Os trabalhos em alta tensão são muito perigosos e podem ser fatais se forem realizados incorretamente.

  • Reposição parcial

    Uma reposição parcial restaura unicamente a senha do administrador e o código PIN do Bluetooth; todas as outras configurações são mantidas.

  1. Abra a unidade removendo a placa de suporte.Tenha cuidado para não tocar nas peças de elevada potência no interior da unidade. Apenas a área em redor do botão DEF é segura.

  2. Para uma reinicialização parcial, carregue no botão DEF (consulte na imagem em Interface Web de configuração da EVCS a sua localização) durante mais de 5 s, mas menos de 15 s.

    Depois de soltar o botão DEF, o anel luminoso RGB começa a piscar rapidamente em verde para indicar que a reposição parcial está em curso.

    Tenha em atenção que, se o seu dispositivo móvel tiver sido emparelhado corretamente antes de repor o código PIN, continua a ser possível fazer a ligação à EVCS através da VictronConnect, desde que não esteja desemparelhada. Todos os outros dispositivos devem ser emparelhados com o código PIN predefinido, conforme descrito na secção VictronConnect Configuração e funcionamento da VictronConnect.

    Se tiver iniciado a sessão na interface de Internet com um navegador antes da reposição parcial, a reposição da senha do administrador para esta ligação não entra em vigor enquanto não sair da interface. Todos os outros dispositivos precisam da senha predefinida impressa no autocolante no interior do dispositivo enquanto não for atribuída uma senha nova; consulte os detalhes em Menu Access (acesso).

  3. Monte a placa de suporte no dispositivo e aperte os parafusos.

  4. Atribuir uma senha nova do administrador; consulte os detalhes em Menu Access (acesso).

  • Reposição total

  1. Abra a unidade removendo a placa de suporte. Tenha cuidado para não tocar nas peças de elevada potência no interior da unidade. Apenas a área em redor do botão DEF é segura.

  2. Para uma reposição total, carregue no botão DEF (consulte a imagem em Interface Web de configuração da EVCS para conhecer a sua localização) durante mais de 15 s até que o anel luminoso RGB comece a piscar rapidamente em azul para indicar que a reposição total está em curso e, depois, solte o botão.

  3. Monte a placa de suporte no dispositivo e aperte os parafusos.

  4. Execute Configuração inicial através da VictronConnect ou Configuração inicial através do ponto de acesso WiFi novamente.

5.8. Manutenção

A EV Charging Station não necessita de uma manutenção específica.
