Cerbo-S GX Handleiding

Zorg ervoor, om deze handleiding te volgen, dat de ”Nieuwe UI" gebruikersinterface ingeschakeld is op het GX apparaat: Instellingen → Algemeen → Weergave & Uiterlijk → Gebruikersinterface.

De gebruikersinterface biedt een schone en intuïtieve lay-out die navigatie vereenvoudigt en de zichtbaarheid van gegevens verbetert.

Kenmerken

De samenvatting pagina biedt een duidelijk overzicht van de belangrijkste systeemgegevens via een aanpasbare widget in ringstijl.

De instelbare cirkelvormige balken aan de linkerkant tonen de verbruikte/teruggeleverde energie van het elektriciteitsnet, de opwekking van PV energie en, indien beschikbaar, de dynamoopbrengst van ondersteunde apparaten zoals de Wakespeed WS500 of Orion XS. De centrale widget, bestaande uit ringen en een kerndisplay, toont de status van de energieopslag en, indien ingesteld, informatie over het tankniveau en/of de temperatuur. De cirkelvormige balken aan de rechterkant bieden een overzicht van stroomverbruik. De instellingsopties zijn beschikbaar in Instellingen → Algemeen → Weergave & Uiterlijk → Korte pagina: Niveau 1..4: stel elke ring in om accu laadtoestand of elk beschikbaar vloeistoftype weer te geven. Tank details: kies tussen geen labels, tank volumes tonen of percentage tonen. Centrale display: pas getoonde data aan onder Centrale details. Om de eenheden voor temperatuur, volume of elektrisch vermogen aan te passen, ga dan naar Instellingen → Algemeen → Weergave en uiterlijk → Eenheden. Raadpleeg het volgende gedeelte voor meer informatie.

De lay-out biedt een uitgebreid overzicht van het systeem op één locatie, zodat het eenvoudig bewaakt, bestuurd en beheerd kan worden.

De overzichtpagina is verdeeld in drie rubrieken: Links: Widgets voor energiebronnen zoals elektriciteitsnet, PV laders, DC aggregaat, dynamo's en windenergie Centrum: Energieopslag en conversie Rechts: Belastingen overzicht inclusief AC belastingen, EVCS, essentiële belastingen en DC belastingen Een knop linksboven (toegankelijk vanaf elke pagina) opent het bedieningspaneel en biedt snelle toegang tot: ESS besturingen Aggregaat start/stop besturingen Omvormer/acculader besturingen Lader besturingen Omvormer besturingen EV laadstation besturingen Alle items met een blauwe omlijning kunnen worden aangetikt en openen een gedetailleerde weergave.

In het submenu gegevens eenheden kunnen de eenheden en weergaveformaten worden ingesteld die in de interface van het GX apparaat worden gebruikt.

Temperatuur: Kies de eenheid die gebruikt wordt voor temperatuur waarden: Celsius Fahrenheit

Volume: Kies de eenheid die wordt gebruikt voor volumemetingen: Kubieke meter Liter Gallons (VS) Gallons (Imperiaal)

Elektrische vermogensweergave: Kies hoe elektrische waarden weergegeven worden: Vermogen (Watt) Stroom (Ampères) Gemengd (AC in Watt, DC in Ampères)

Formaat: Kies het coördinatenformaat dat voor GPS gegevens wordt gebruikt:: Graden, minuten en seconden (bv. 52° 20’ 41,6” N, 5° 13’ 12,3” O) Decimale graden (bv. 52.34489, 5.22008) Graden en decimale minuten (bv. 52° 20,693 N, 5° 13,205 O)

Snelheidseenheid: Kies de eenheid die gebruikt wordt voor snelheidswaarden: Kilometer per uur Meter per seconde Mijl per uur Knopen

Het schakelpaneel is een snel toegankelijk bedieningspaneel, beschikbaar via het aanraakscherm. remote bedieningspaneel, Marine MFD HTML5 app of VRM, voor het beheren van schakelfuncties in auto's, boten of stationaire systemen.

Bij het gebruik van de maritieme MFD HTML5 app is het schakelpaneel beschikbaar op het MFD scherm. Hiermee kunnen GX relais aan boord, ondersteunde Shelly apparaten en virtuele Node-RED schakelaars worden bediend.

Ondersteunde apparaten

Een knop in de linkerbovenhoek van de gebruikersinterface opent dit venster, waarmee er controle is over digitale uitgangen, relais en andere systemen op ondersteunde apparaten. Deze toets is alleen zichtbaar als een ondersteund apparaat aangesloten is.

De lay-out van het schakelpaneel wordt bepaald door de instellingen in het instellingen menu van elk aangesloten apparaat. Uitgangen kunnen gegroepeerd worden om de interface te vereenvoudigen, in het bijzonder nuttig bij het beheren van meerdere uitgangen.

Ondersteunde apparaten voor het schakelpaneel worden ingesteld volgens het instellingen menu van het apparaat. De volgende opties zijn beschikbaar: Naam: Bepaal een aangepaste naam voor de uitgang. Groep: Wijs de uitgang toe aan een groep. Uitgangen in dezelfde groep worden weergegeven in een gedeelde tegel op het schakelpaneel. Uitgang type: Selecteer het gewenste uitgang type (raadpleeg onderstaande rubriek). Toon besturingen: Indien uitgeschakeld wordt de uitgang niet getoond op het schakelpaneel. Beschikbare opties: Uit - Toon de besturingen nergens. Altijd - Toon de besturingen in het schakelpaneel.

Ondersteunde besturingselementen: De meeste onderaan vermelde besturingselementen zijn alleen beschikbaar bij het gebruik van de virtuele schakelaar (Node-RED) integratie. Hardware gebaseerde schakel apparaten bieden doorgaans alleen de eerste drie basis uitgangsbesturingen. Kortstondig: Uitgang is alleen actief indien ingedrukt. Toggelen: De status van de uitgang verandert bij elke druk op de knop. Dimbaar: Laat variabele uitgangsregeling toe (bv. voor verlichting of ventilatorsnelheid). Temperatuurschuifregelaar: Maakt het mogelijk om een doeltemperatuur in te stellen. Basis schuifregelaar: Algemene schuifregelaar voor instelbare waarden. Trapsgewijze schakelaar: Biedt aan/uit besturing met selecteerbare modi (bijvoorbeeld ventilator aan/uit met drie snelheidsniveaus). Uitklapbaar: Hiermee kan één optie uit een lijst geselecteerd worden (bijvoorbeeld een modus selecteren die van invloed is op een Node-RED-stroom). Numerieke ingang: Laat het invoeren van een specifieke numerieke waarde toe. Drie standen schakelaar: Aan/Uit/Auto. Lenspompbesturing: Maakt het mogelijk om te schakelen tussen Auto en Aan (handmatige bediening) Keuzeschakelaar voor kleur: Maakt het mogelijk om kleuren en helderheid voor RGB verlichting te kiezen.

De Bootpagina is ontworpen voor elektrische en hybride boten en combineert accustatus, motortoerental, GPS gegevens en informatie over elektrische aandrijving op één scherm.

Gegevens kunnen worden ontvangen via NMEA 2000 of CANopen (VE.Can) voor compatibele elektrische aandrijfsystemen, van een Victron SmartShunt die is ingesteld als een DC energiemeter – elektrische aandrijving, of via aangepaste Node-RED integratie. Vaartuigen met meerdere rompen en configuraties met twee motoren worden ondersteund, inclusief instelbare elektrische aandrijvingen aan bakboord en stuurboord.

De Boot pagina verschijnt in het menu naast de Samenvattingen- en Overzichtpagina's en kan ook remote via VRM of op een GX scherm bekeken worden.

Bekijk de onderstaande video voor een korte inleiding van de Boot pagina en de functies:

4.7.2. Hoe integreren

De Boot-pagina kan gegevens van verschillende bronnen combineren, zoals GPS en elektrische voortstuwingssystemen. Integratie is mogelijk via Victron apparaten, NMEA 2000 netwerken of aangepaste oplossingen. De volgende opties tonen hoe GPS en voortstuwingsgegevens aan te sluiten op het GX apparaat.

GPS GPS muis via USB - raadpleeg Een USB GPS aansluiten GPS via NMEA 2000 - raadpleeg Een NMEA 2000 GPS aansluiten Victron Energy GX GSM of LTE 4G met GPS antenne - raadpleeg GX LTE 4G Aangepaste Node-RED integratie Elektrische voortstuwing Victron Energy SmartShunt, ingesteld op DC Energy Meter → Elektrische aandrijving - raadpleeg DC belasting bewakingmodus NMEA 2000 ingeschakeld voortstuwingssysteem PGNs 128002, 127490 en 127494 CANopen integratie Aangepaste Node-RED integratie

4.7.3. Integratie voorbeelden

Voorbeeld 1: SmartShunt

Voor boten met alleen een SmartShunt die een elektrische aandrijving meet, toont de Boot pagina: Voortstuwingsvermogen Resterende tijd Verbruik AC/DC belasting Accu laadstatus%

Voorbeeld 2: SmartShunt plus GPS

Zelfde als voorbeeld 1, plus GPS. De Boot pagina toont: Voortstuwingsvermogen Resterende tijd Accu laadstatus% Boot snelheid

Voorbeeld 3: NMEA 2000 geïntegreerde voortstuwingsmotor

Voor voortstuwing geïntegreerd via NMEA 2000 toont de Boot pagina: Accu laadstatus% Resterende tijd Verbruik AC/DC belasting Vermogenverbruik voortstuwing Voorwaarts/Neutraal/Achterwaarts (F/N/R) richting aanduiding Motor toerental

Voorbeeld 4: NMEA 2000 geïntegreerde voortstuwingsmotor met GPS

Zelfde als voorbeeld 3, plus GPS. De Boot pagina toont: Accu laadstatus% Resterende tijd Verbruik AC/DC belasting Vermogenverbruik voortstuwing Voorwaarts/Neutraal/Achterwaarts (F/N/R) richting aanduiding Motor toerental Boot snelheid

4.7.4. Instellingen & bewaking GX apparaat

De Boot pagina kan aangepast worden om aan de voorkeuren te voldoen. Selecteer de gegevens eenheden die het beste passen bij de toepassing, terwijl de schaalverdeling voor vermogen, snelheid en toerental automatisch wordt ingesteld of indien nodig handmatig kan worden aangepast.

Om de Boot pagina in te schakelen, ga naar Instellingen → Algemeen → Weergave & uiterlijk → Boot pagina en activeer het.

Stel de gewenste gegevenseenheden in via Instellingen → Algemeen → Weergave & Uiterlijk → Gegevenseenheden: Vermogen, stroom of gemengd (AC in Watt en DC in Ampère) Snelheid in km/u, mph of knopen De minimale en maximale waarden voor het vermogen, de snelheid en de toerentellers kunnen ingesteld worden via Instellingen → Algemeen → Weergave & Uiterlijk → Minimaal en maximaal meterbereik.

Bewaking GX apparaat

Een aangesloten E-drive of motorregelaar verschijnt in de apparatenlijst en geeft informatie zoals: DC parameters (spanning, stroom en vermogen) Motor toerental Motor draairichting Motor temperatuur Regelaar temperatuur Optie om aan te passen voor omgekeerde motor draairichting Deze optie keert de weergegeven motor draairichting op de pagina Boot om. Het is bedoeld voor gevallen waarbij de fysieke motorinstallatie resulteert in omgekeerde draairichting weergave. Het inschakelen van deze optie heeft alleen invloed op de visuele weergave in de gebruikersinterface en verandert niets aan de daadwerkelijke motordraairichting of instellingen van de regelaar. Apparaat submenu

Het Apparaten menu biedt aanvullende informatie over de aangesloten E-Drive of motorcontroller en maakt het mogelijk een aangepaste naam in te stellen voor een duidelijke identificatie.

4.7.5. CANopen integratie voor elektrische voortstuwingssystemen

Venus OS ondersteunt het CANopen profiel voor integratie met elektrische aandrijfsystemen en Sevcon- en Curtis-motorregelaars, waardoor bewaking op de GX Boot pagina en in VRM mogelijk is.

Motor- en toerentalgegevens worden acht keer per seconde bijgewerkt voor een vloeiende animatie van de meter. Het GXapparaat toont mededelingen en foutberichten, ontvangen via compatibele CANopen systemen en regelaars.

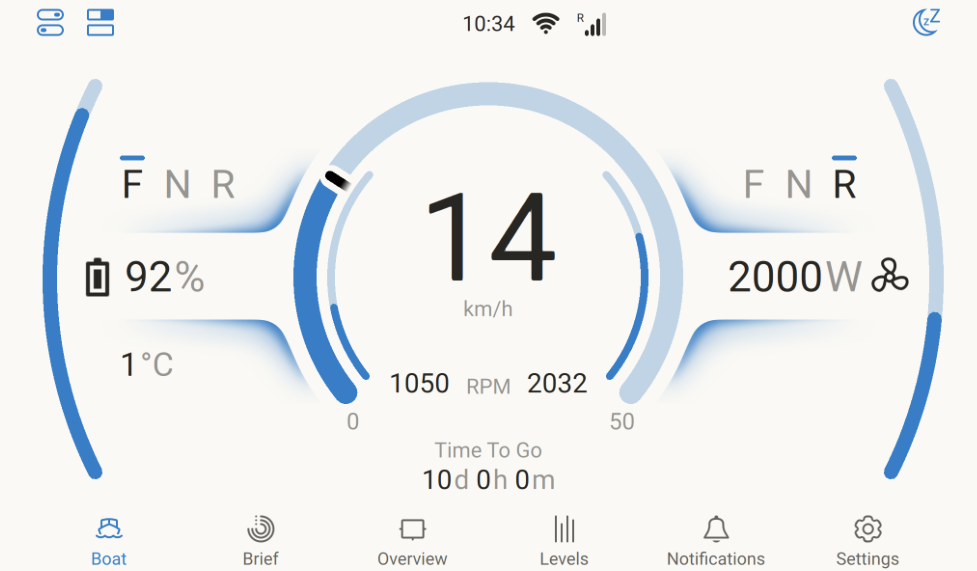

4.7.6. Ondersteuning voor meerdere rompen/ dubbele motorconfiguratie

Venus OS ondersteunt meerdere rompen/ dubbele motorconfiguratie.

Voor dubbele elektrische voorstueingssystemen worden de volgende parameters ondersteund:

Instelbare linker & rechter E-drives Toerental en draairichting worden apart getoond per aandrijving Draairichting per motor Totale voortstuwingskracht van beide E-aandrijvingen De Boot pagina geeft aan wanneer één of meer aandrijvingen vermogen regenereren

Als er twee motoren zijn aangesloten, biedt de instelling van de Boot pagina (Instellingen → Algemeen → Weergave & Uiterlijk → Boot pagina) extra opties en kan de E-drive respectievelijk aan de linker- en rechterkant worden toegewezen.

4.7.7. VRM bewaking

De relevante gegevens voor het elektrisch voortstuwingssysteem worden beschikbaar gemaakt op VRM, inclusief gedetailleerde gegevens in de Geavanceerd rubriek van VRM.

De aanpassingscontroles-pagina is beschikbaar onder Instellingen → Algemeen. Het biedt een duidelijke indicatie of het GX apparaat met de standaard instellingen draait of is aangepast.

Deze pagina helpt gebruikers, installateurs en distributeurs om systeemwijzigingen snel te herkennen en, indien nodig, het apparaat terug te zetten naar de standaard instellingen. Dit vermindert de tijd die wordt besteed aan ondersteuning en probleemoplossing.

Om de ondersteuningsstatus te controleren: Ga naar Instellingen → Algemeen → Ondersteuningsstatus (aanpassingscontroles). Bekijk de weergegeven status: Standaard – items getoond in het groen, betekent niet aangepast. Aangepast – items getoond in het oranje, betekent dat het item veranderd is t.o.v. de standaard instelling. Opmerking: In het oranje getoonde items worden ondersteund en geleverd door Victron Energy. Onjuist gebruik kan echter de systeemstabiliteit beïnvloeden. Schakel, tijdens de probleemoplossing, deze items eerst uit. Het GX apparaat bewaakt ook de vrije ruimte in de gegevenspartitie en slaat alarm als de beschikbare ruimte onder de 10% valt. Belangrijk Een volle gegevenspartitie is alleen een probleem op GX apparaten met het besturingssysteem Venus OS Large afbeelding draaien of bij systemen die aangepast zijn voor geavanceerd gebruik. Volg, om vrije ruimte verhogen, de instructies in de Victron Node-RED/Signal K documentatie.

Met de instelling voor het netwerkbeveiligingsprofiel kan bepaald worden hoe gegevens lokaal (via Ethernet of WiFi) en op afstand (via VRM) worden uitgewisseld.

Er kan gekozen worden uit drie profielen:

Wijzigingen in het beveiligingsprofiel kunnen aangebracht worden bij Instellingen → Algemeen → Toegang en beveiliging → Lokaal netwerkbeveiligingsprofiel in het menu Instellingen.

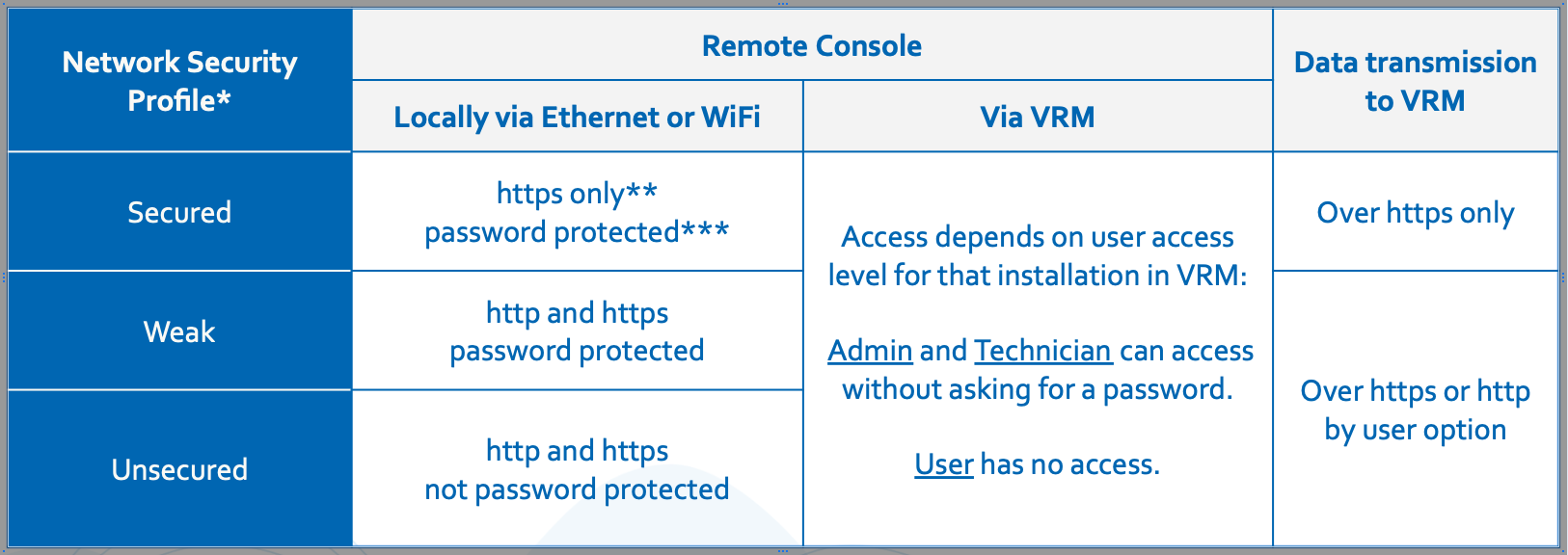

Details netwerk beveiligingsprofiel

Een verloren wachtwoord voor netwerk toegang herstellen

Als het wachtwoord voor netwerk toegang verloren is gegaan, kan het opnieuw worden ingesteld met één van de volgende methoden, afhankelijk van het model GX apparaat:

Opmerkingen:
