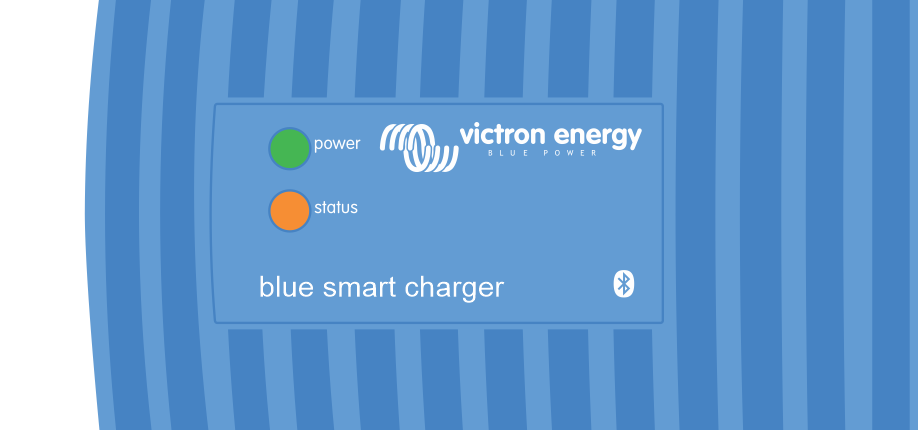

È possibile consultare i LED dell’unità Blue Smart IP67 Charger per determinare lo stato di carica attuale e altre informazioni operative.
Fare riferimento alle indicazioni dei LED nella tabella seguente:
Il funzionamento del Blue Smart IP67 Charger può essere monitorato in tempo reale e/o dopo il completamento di un ciclo di carica utilizzando un dispositivo provvisto di Bluetooth (telefono cellulare o tablet) e dell'applicazione VictronConnect; il monitoraggio comprende dati in tempo reale come la tensione di uscita del caricabatterie, la corrente di uscita, la fase di carica corrente, le statistiche del ciclo di carica, le avvertenze, gli allarmi e gli errori.
Una volta stabilita la connessione Bluetooth con il caricabatterie, i dati dettagliati sono disponibili in tre diverse schermate di panoramica (STATUS, GRAPH (grafico) e HISTORY (cronologia)), ognuna delle quali visualizza diversi dati di monitoraggio o cronologie relativi agli ultimi 40 cicli di carica; la schermata desiderata può essere selezionata selezionando il relativo titolo o passando da una schermata all'altra.
È inoltre possibile visualizzare e monitorare i dati chiave e le notifiche direttamente nella pagina Locale dell'Elenco dispositivi di VictronConnect senza collegarsi al caricabatterie, grazie alla funzionalità di lettura istantanea.

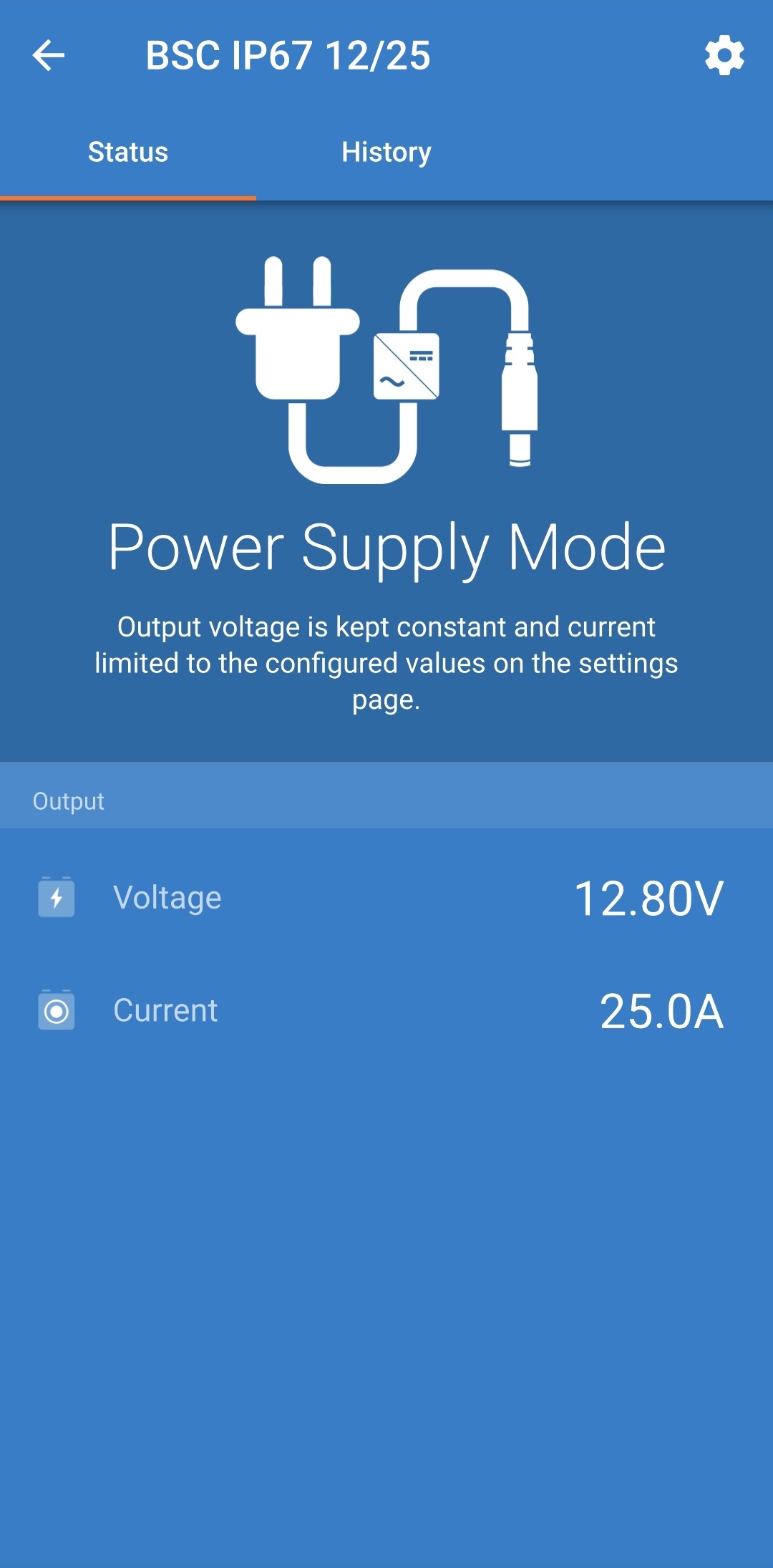

La schermata Stato è quella di panoramica principale; visualizza la modalità di funzionamento (caricabatterie o alimentatore), lo stato di carica attivo (in modalità caricabatterie), la tensione della batteria e la corrente di carica/uscita.
Questi dati si aggiornano continuamente e in tempo reale in base al progresso del ciclo di carica.

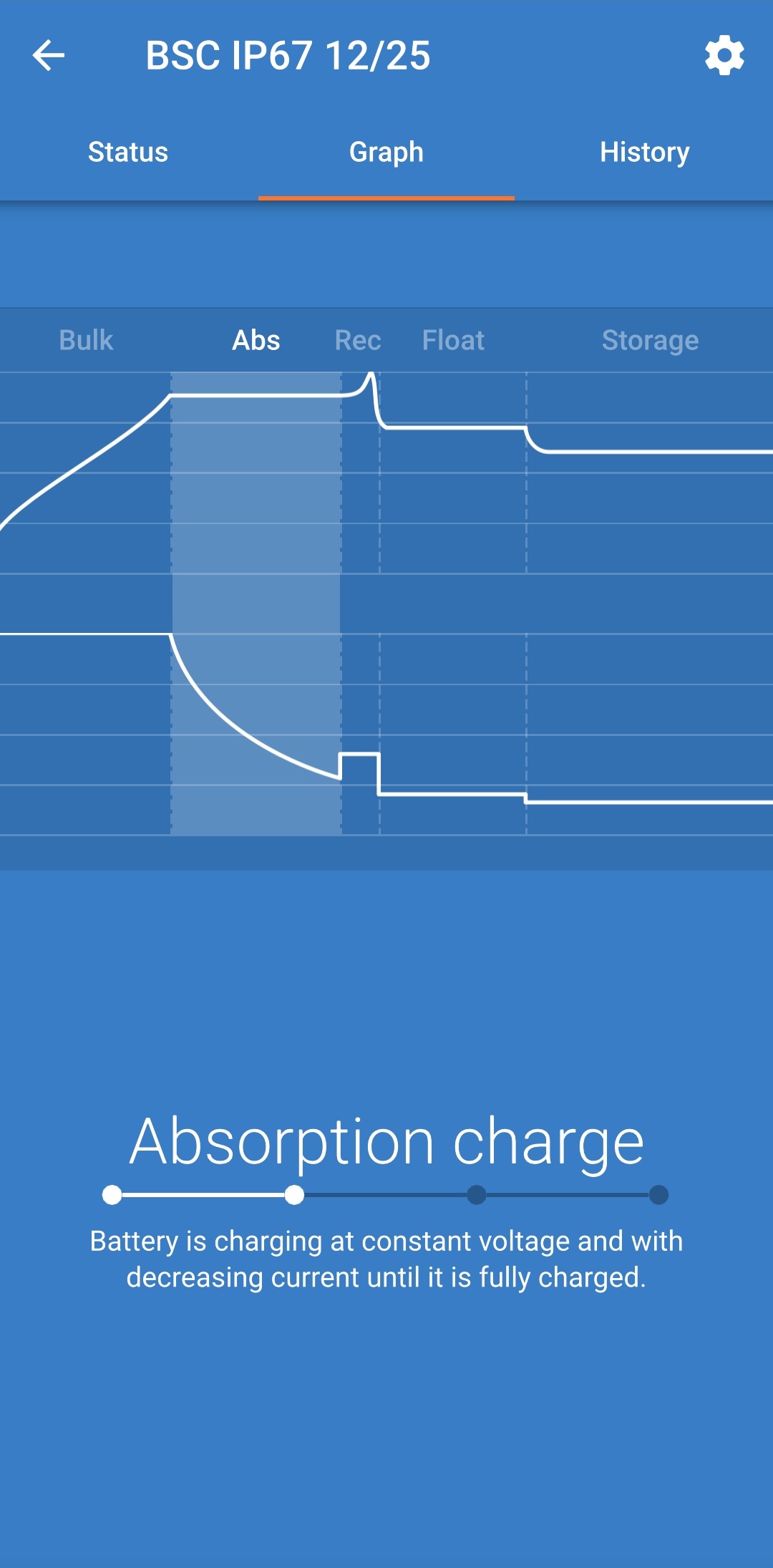

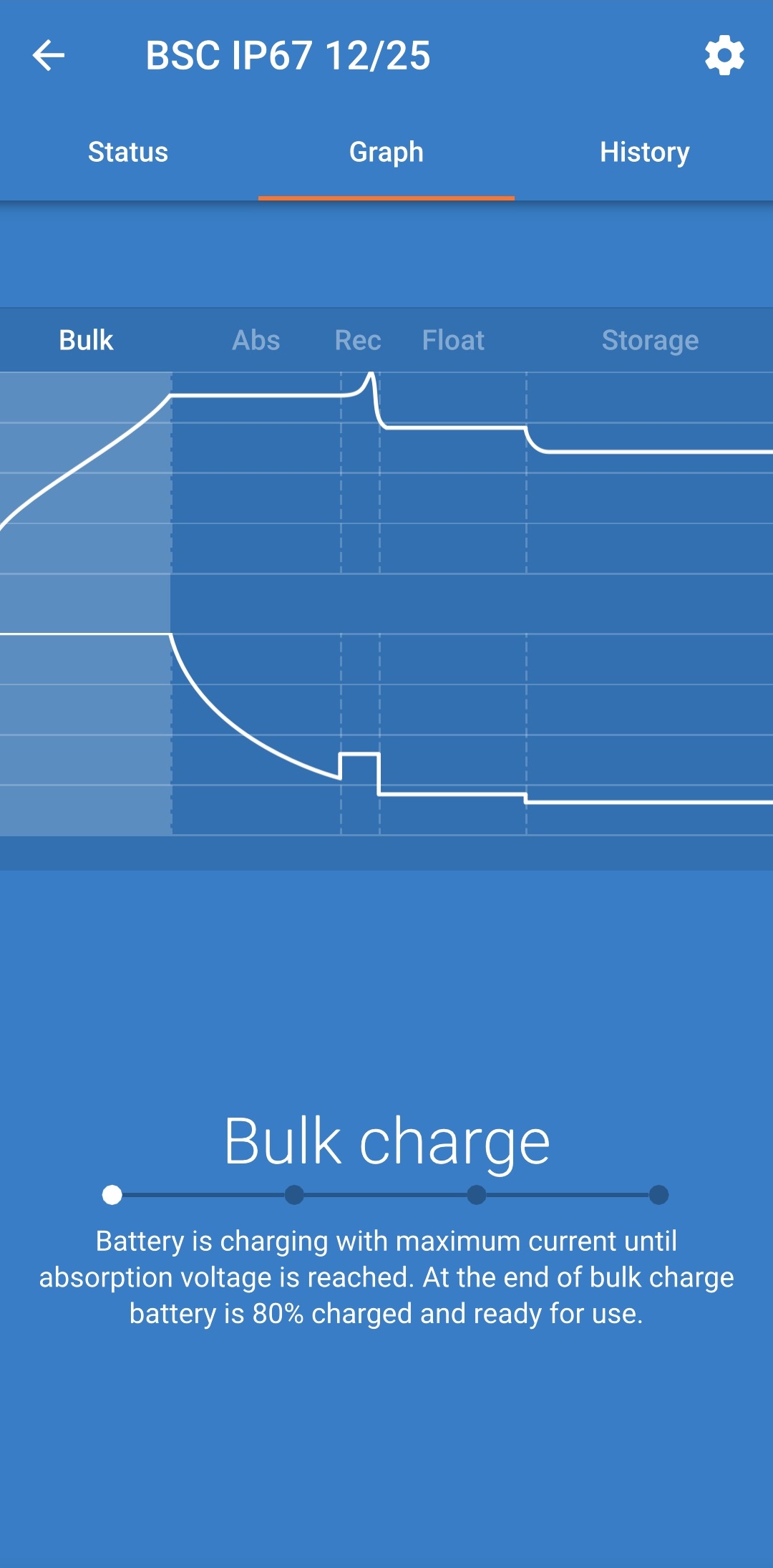

La schermata Grafico fornisce una rappresentazione grafica di facile comprensione per ogni fase di carica rispetto alla normale tensione e corrente di carica della batteria.
La fase di carica attiva, inoltre, è evidenziata e riportata di seguito con una breve spiegazione.

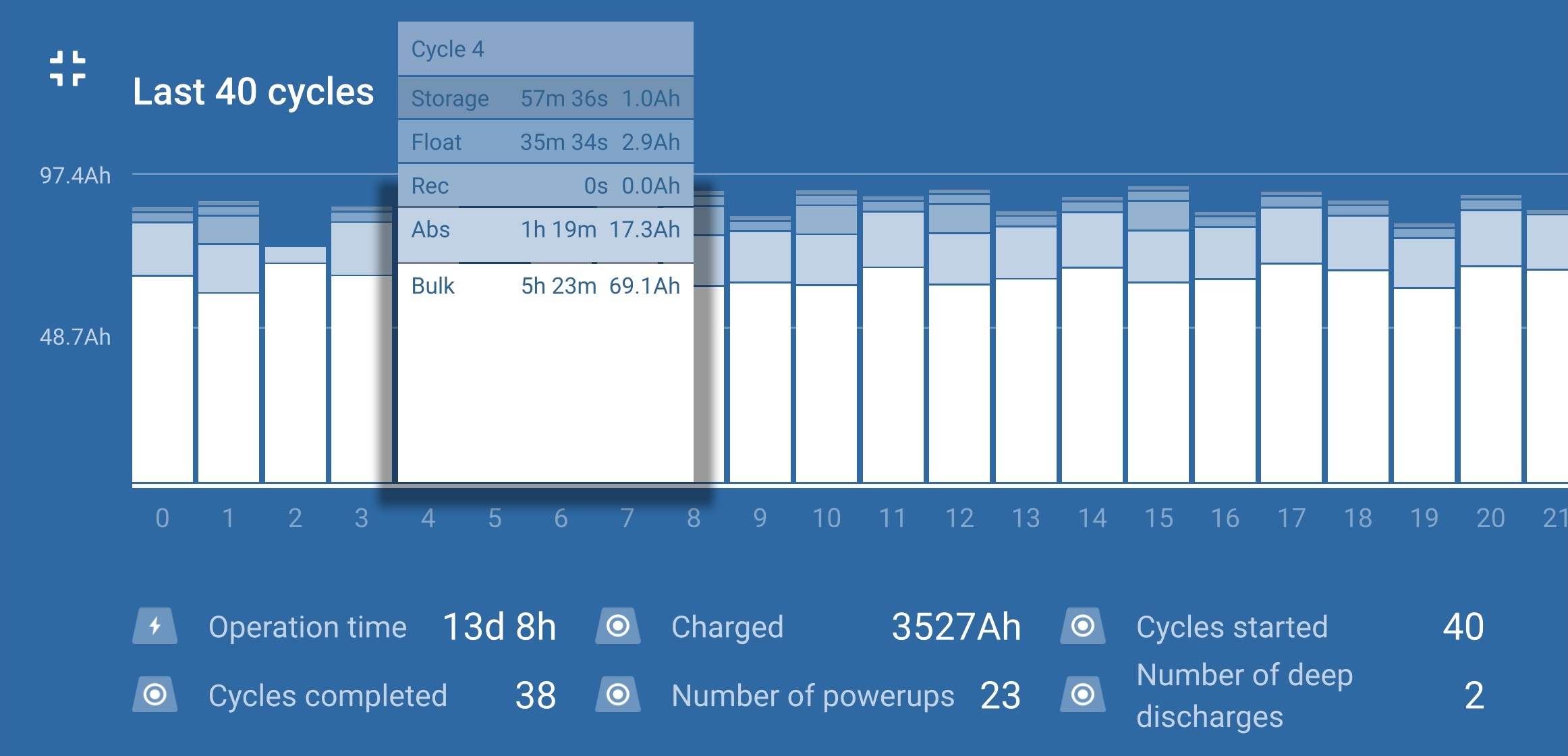

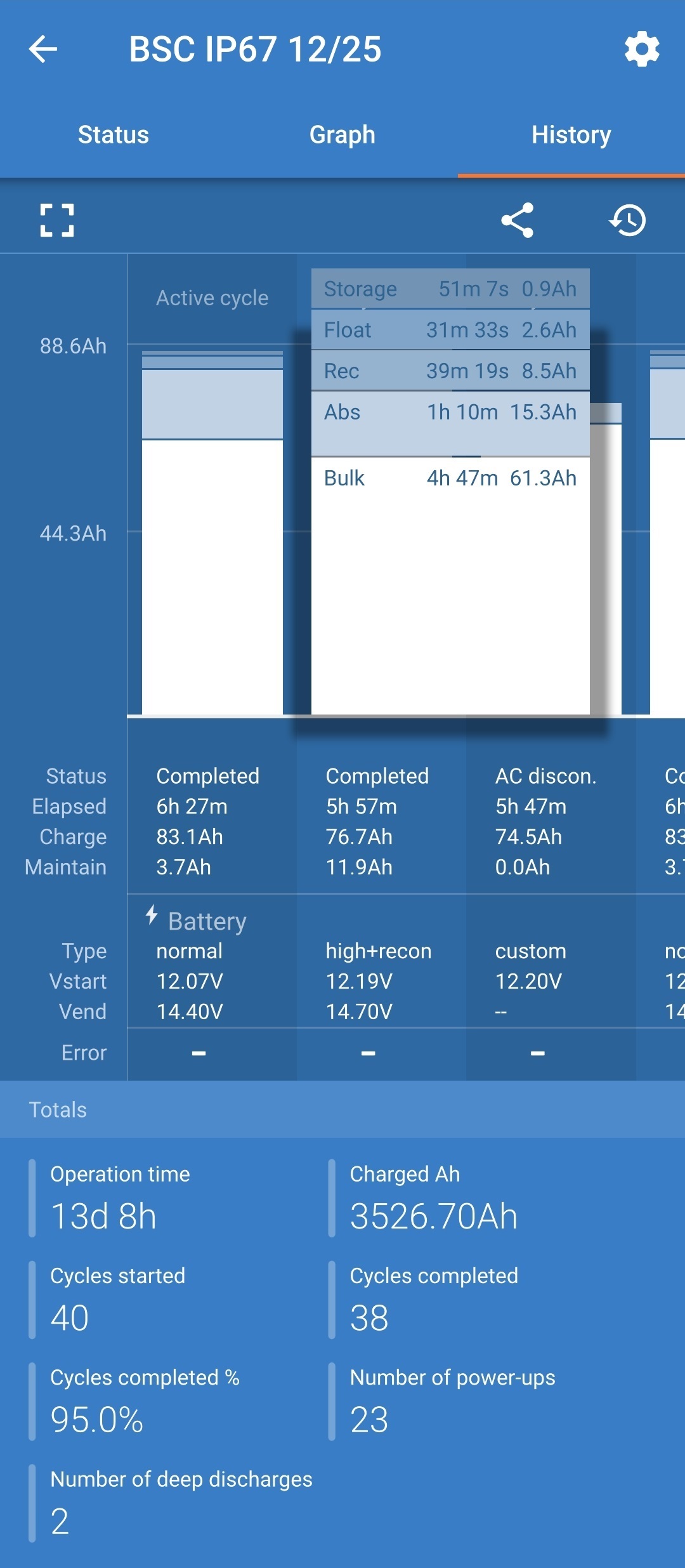

La schermata Cronologia è un riferimento molto importante, giacché contiene i dati cronologici d’uso della vita del caricabatterie e le statistiche particolareggiate degli ultimi 40 cicli di carica (anche se il ciclo di carica è stato solo parzialmente completato).
Selezionando la vista a schermo completo, i dati sono visualizzati in vista panoramica, pertanto si possono vedere molti più giorni allo stesso tempo.
Panoramica del ciclo
Grafico a barre ampliabile, che mostra il tempo impiegato da ogni fase di carica e la capacità di carica fornita (in Ah) durante ognuna di esse.
Stato
Conferma se il ciclo di carica è stato completato correttamente o se è stato terminato prima/interrotto per qualche motivo, comprese le seguenti ragioni/cause
Scaduto
Il tempo scaduto delle fasi di ricarica (Massa e Assorbimento)
Carica
Capacità totale fornita durante le fasi di carica (Massa e Assorbimento)
Manutenzione
Capacità totale fornita durante le fasi di mantenimento della carica (Mantenimento, Accumulo e Ricondizionamento)
Tipo
La modalità di ciclo di carica utilizzata, sia questa una configurazione “Predefinita integrata” o “Definita dall’utente”.
Vstart
Tensione della batteria quando inizia la carica
Vend
Tensione della batteria quando la carica è completa (termine della fase di assorbimento)
Errore
Mostra se si sono verificati errori durante il ciclo di carica, compresi gli errori di numero e descrizione
Tempo di funzionamento
Il tempo di funzionamento totale durante tutta la vita del caricabatterie
Ah caricati
La capacità di carica totale (in Ah) fornita durante tutta la vita del caricabatterie
Cicli iniziati
I cicli di carica totali iniziati durante tutta la vita del caricabatterie
Cicli completati
I cicli di carica totali completati durante tutta la vita del caricabatterie
Cicli completati %
Percentuale dei cicli di carica completati durante tutta la vita del caricabatterie
Numero di accensioni
Quante volte è stato acceso il caricabatterie durante tutta la sua vita
Numero di scariche profonde
Quante volte il caricabatterie ha ricaricato una batteria molto scarica durante tutta la sua vita
La gamma Blue Smart IP67 Charger è dotata della funzionalità lettura istantanea (richiede il firmware v3.61 o superiore), che consente di monitorare i dati essenziali e le notifiche di più dispositivi compatibili direttamente nell'elenco dei dispositivi di VictronConnect, senza dover stabilire una connessione Bluetooth completa con il dispositivo.
I vantaggi principali della lettura istantanea rispetto a una tradizionale connessione Bluetooth completa sono i seguenti:
Tutti i dati essenziali vengono visualizzati nella lettura istantanea, rendendo superflua una connessione Bluetooth completa per la maggior parte dei requisiti di monitoraggio
Monitoraggio dei dati essenziali più veloce e più semplice, poiché non è necessario stabilire una connessione Bluetooth completa e navigare tra le schermate
I dati provenienti da più dispositivi compatibili possono essere monitorati simultaneamente in tempo reale e confrontati su un'unica schermata, eliminando la necessità di connettersi a più dispositivi in successione e di ricordare i dati
Il raggio di trasmissione della lettura istantanea è più lungo di quello di una connessione Bluetooth completa, poiché la trasmissione dei dati crittografati è unidirezionale, anziché bidirezionale

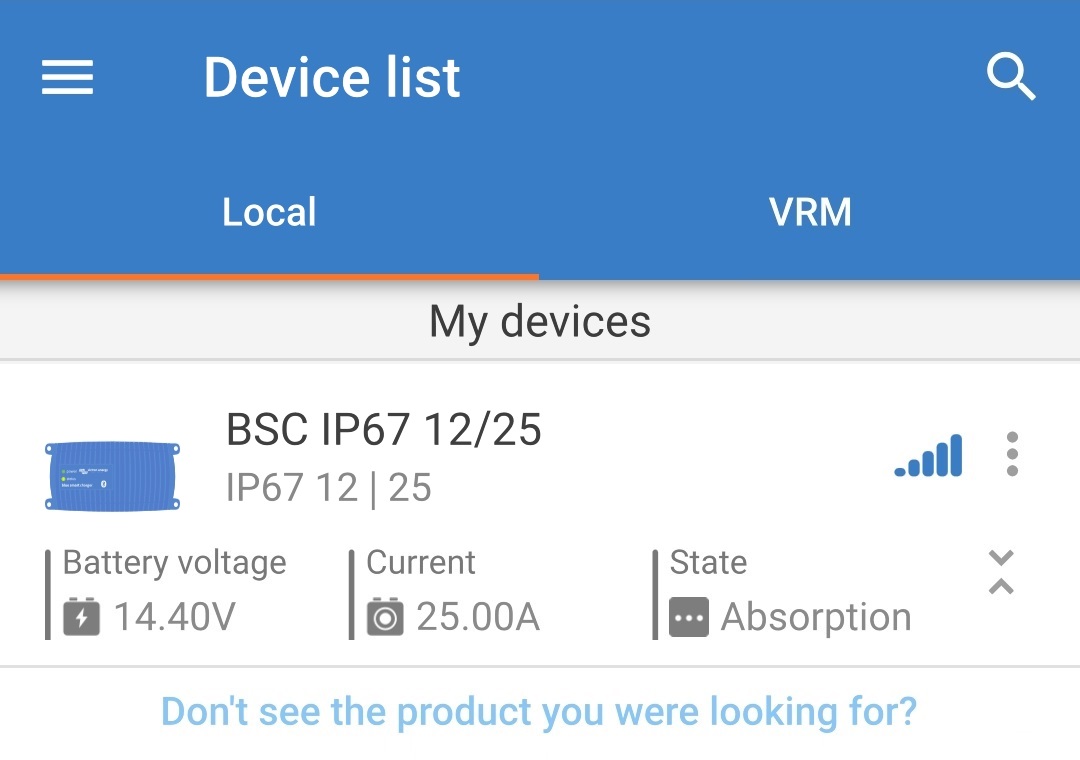

Tramite una lettura istantanea, il Blue Smart IP67 Charger visualizza i seguenti dati direttamente nell'elenco dispositivi di VictronConnect:
Tensione di uscita
Corrente di uscita
Fase di carica
Notifiche di avviso e allarme
Notifiche di errore
La trasmissione della lettura istantanea è disattivata per impostazione predefinita e può essere attivata mediante un dispositivo provvisto di Bluetooth (telefono cellulare o tablet) e della app VictronConnect.
Per attivare la lettura istantanea:
Collegare il cavo di alimentazione CA del Blue Smart IP67 Charger a una presa di corrente; dopo un breve intervallo di tempo, si accende il LED POWER e il LED STATUS inizia a lampeggiare velocemente.
Utilizzando un dispositivo dotato di Bluetooth (telefono cellulare o tablet), aprire l'app VictronConnect e localizzare il Blue Smart IP67 Charger nella pagina Locale dell'Elenco dispositivi, quindi collegarsi al dispositivo (il codice PIN predefinito è riportato su un'etichetta apposta sul back del caricabatterie, oppure provare 000000 se non c'è l'etichetta).
Dopo un breve ritardo, viene visualizzata la finestra di dialogo a comparsa “Lettura istantanea”:
Quando appare la finestra di dialogo a comparsa “Lettura istantanea”, selezionare Attiva ora per attivare la relativa funzionalità; passare al punto 9.
Se la finestra di dialogo a comparsa “Lettura istantanea” non appare, è possibile che il prompt automatico sia stato disattivato o che il firmware del caricabatterie non supporti la lettura istantanea e debba essere aggiornato (la lettura istantanea richiede il firmware v3.61 o superiore); continuare al punto 4.
Selezionare l'icona Impostazioni (ingranaggio nell’angolo in alto a destra) per accedere alla pagina "Impostazioni".
Selezionare l'icona Opzioni dispositivo (tre puntini verticali nell'angolo in alto a destra) per accedere al menu a discesa "Opzioni dispositivo".
Selezionare Informazioni del prodotto nel menu a discesa per accedere alla relativa pagina.

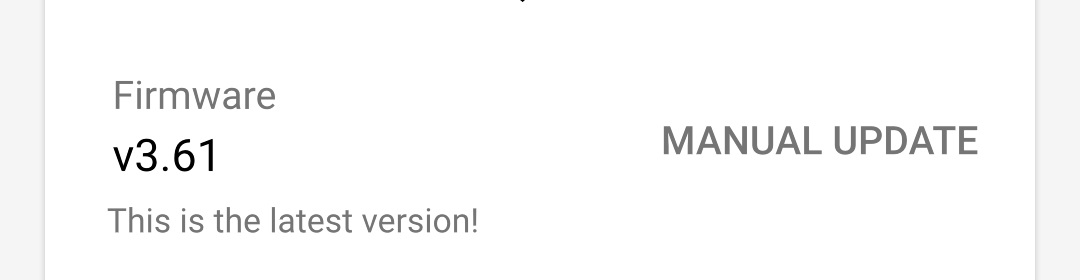

Verificare che la versione del firmware del caricabatterie supporti la funzionalità di lettura istantanea:
Se la versione attuale del firmware è la v3.61 o superiore, passare al punto 8.
Se la versione attuale del firmware è inferiore alla v3.61, aggiornare alla versione più recente e ripetere l'intera procedura; per ulteriori informazioni, consultare la sezione "Configurazione > Aggiornamento del firmware".

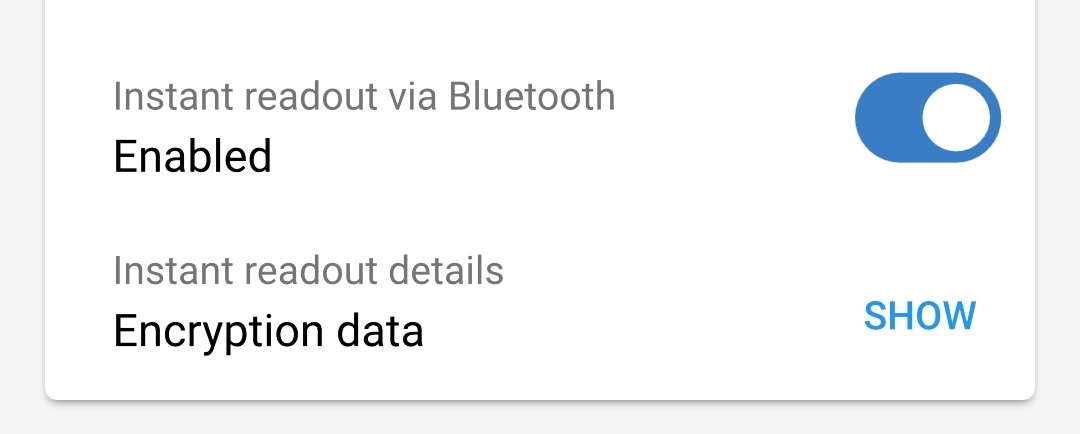

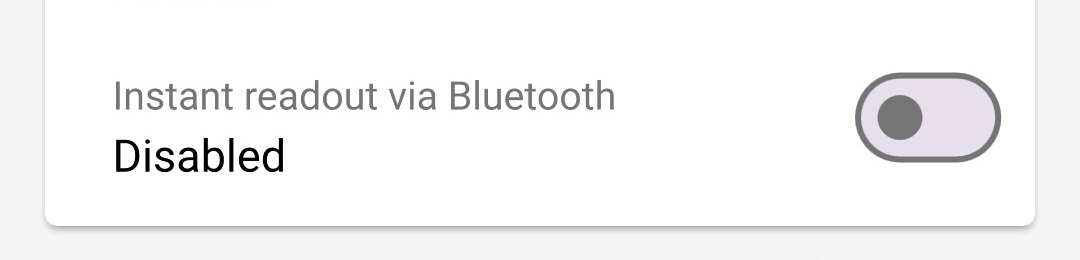

Attivare l'interruttore Lettura istantanea tramite Bluetooth per attivare la funzionalità di lettura istantanea.
Quando la lettura istantanea è attiva, il campo “Dettagli lettura istantanea” appare sotto il campo “Lettura istantanea tramite Bluetooth”.
Se sono richiesti i dati di crittografia della lettura istantanea (indirizzo MAC e chiave di crittografia), selezionare SHOW (mostra) nel campo “Dettagli lettura istantanea” per aprire la finestra di dialogo a comparsa “Dati crittografia lettura istantanea”; questi dati non sono necessari per la normale funzionalità di lettura istantanea tramite l'app VictronConnect, ma sono rilevanti solo per l'integrazione avanzata dei dati di lettura istantanea con dispositivi e software Bluetooth di terzi.
Terminare la sessione Bluetooth corrente tornando alla pagina Locale dell'Elenco dispositivi di VictronConnect .
La lettura istantanea è stata attivata; le descrizioni dei dati e i dati aggiuntivi (se disponibili) possono essere visualizzati o nascosti toccando alternativamente l'icona delle frecce opposte (a destra dei dati istantanei).
