In speziellen Anwendungsfällen, in denen die integrierten Lademodi für den zu ladenden Batterietyp nicht geeignet/ideal sind oder der Batteriehersteller bestimmte Ladeparameter empfiehlt und eine Feinabstimmung erwünscht ist, ist eine erweiterte Konfiguration mit einem Bluetooth-fähigen Gerät (Mobiltelefon oder Tablet) unter Verwendung der VictronConnect App möglich.
Für die meisten gebräuchlichen Batterietypen ist eine erweiterte Konfiguration weder erforderlich noch empfehlenswert; die integrierten Lademodi und die adaptive Ladelogik sind in der Regel geeignet und erbringen eine sehr gute Leistung.
Das Menü Erweiterte Einstellungen ermöglicht es, spezifische Konfigurationen von Ladeparametern und benutzerdefinierte Einstellungen zu speichern und einfach auszuwählen.
So rufen Sie das Menü „Erweiterte Einstellungen“ auf:
Schließen Sie das Wechselstromkabel des Blue Smart IP67 Charger an eine Steckdose an. Nach kurzer Verzögerung leuchtet die Betriebs-LED auf und die Status-LED beginnt schnell zu blinken.

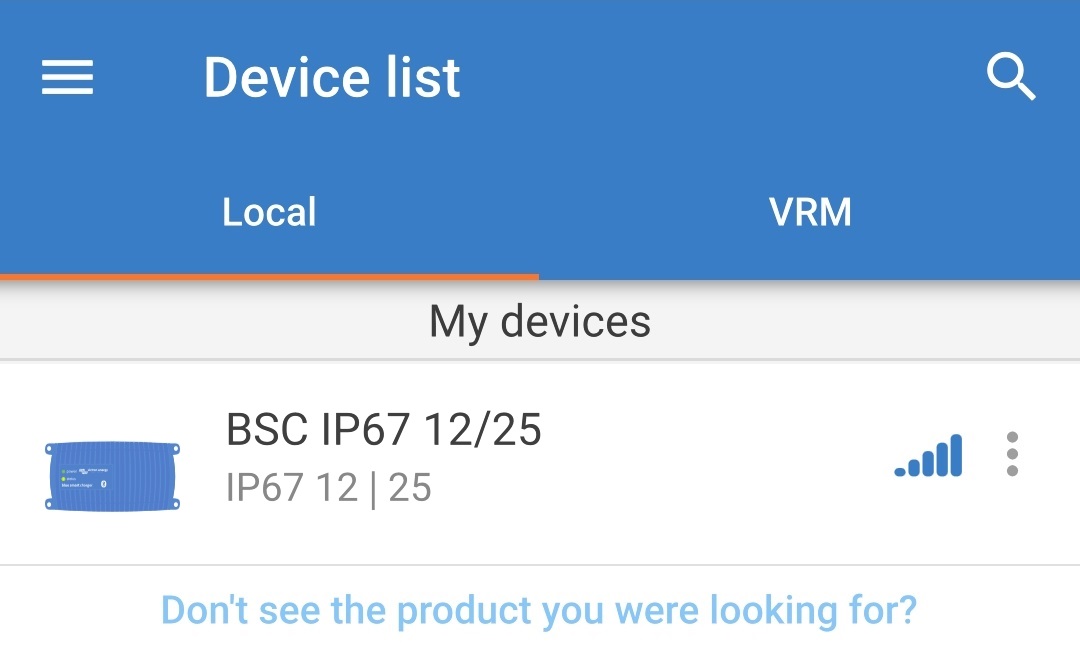

Öffnen Sie mit einem Bluetooth-fähigen Gerät (Mobiltelefon oder Tablet) die VictronConnect App und suchen Sie das Blue Smart IP67 Charger in der Geräteliste auf der lokalen Seite. Stellen Sie dann eine Verbindung zum Gerät her (der Standard-PIN-Code befindet sich auf einem Etikett auf dem back des Ladegeräts oder versuchen Sie es mit 000000, wenn kein Etikett vorhanden ist).

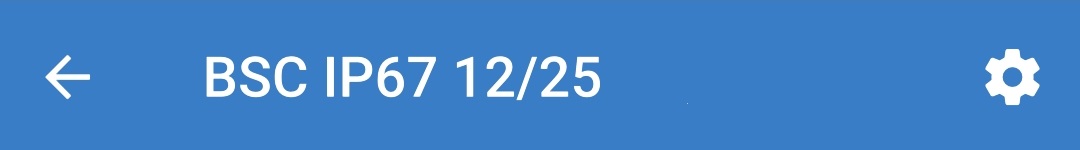

Wählen Sie das Symbol Einstellungen (Zahnrad in der oberen rechten Ecke), um die Einstellungsseite aufzurufen.

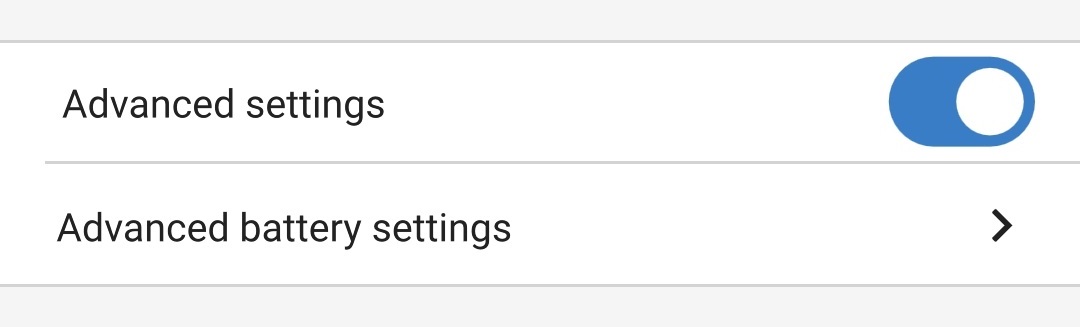

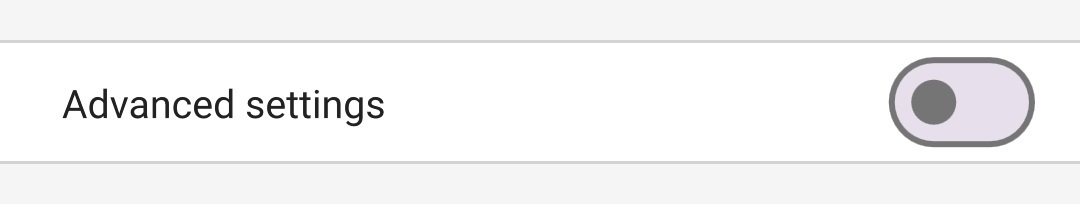

Schalten Sie den Schalter Erweiterte Einstellungen ein, um die Seite für erweiterte Einstellungen zu aktivieren.

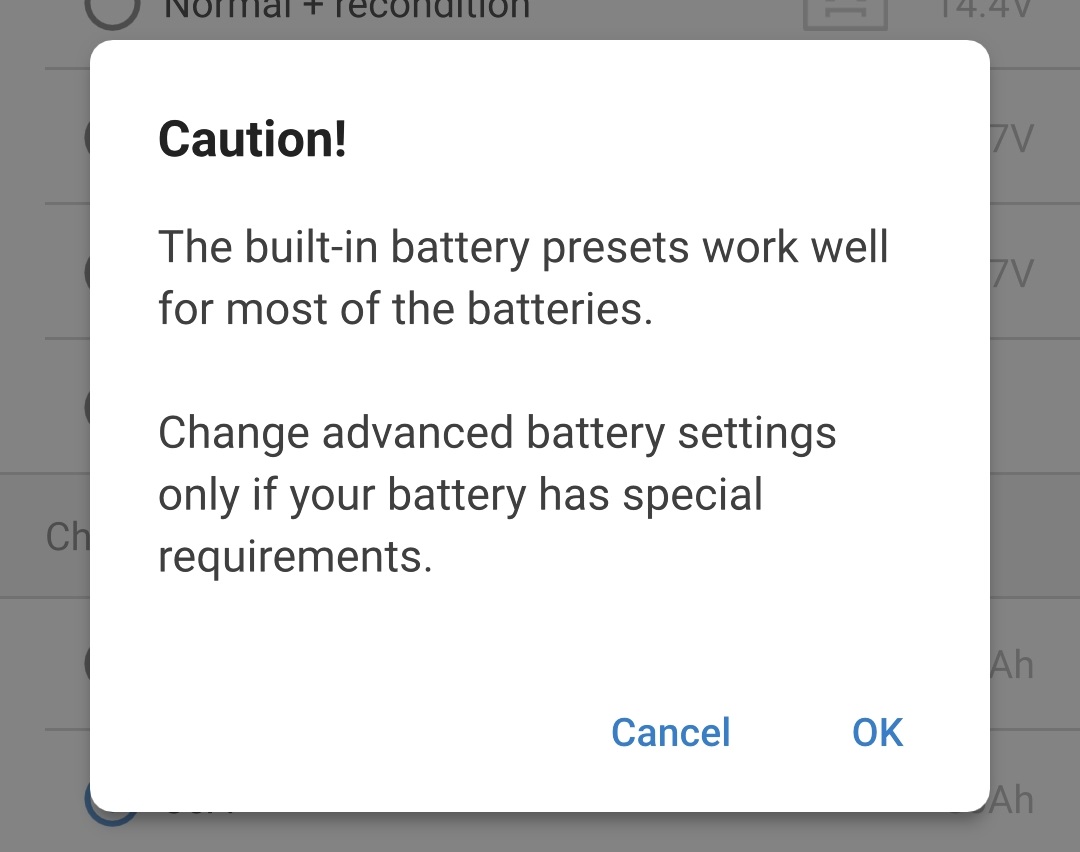

Lesen Sie die Warnmeldung und wählen Sie dann OK, um fortzufahren.
Wählen Sie Erweiterte Batterieeinstellungen, um die Seite für erweiterte Einstellungen aufzurufen.
So bearbeiten/konfigurieren Sie die „erweiterten Einstellungen“:

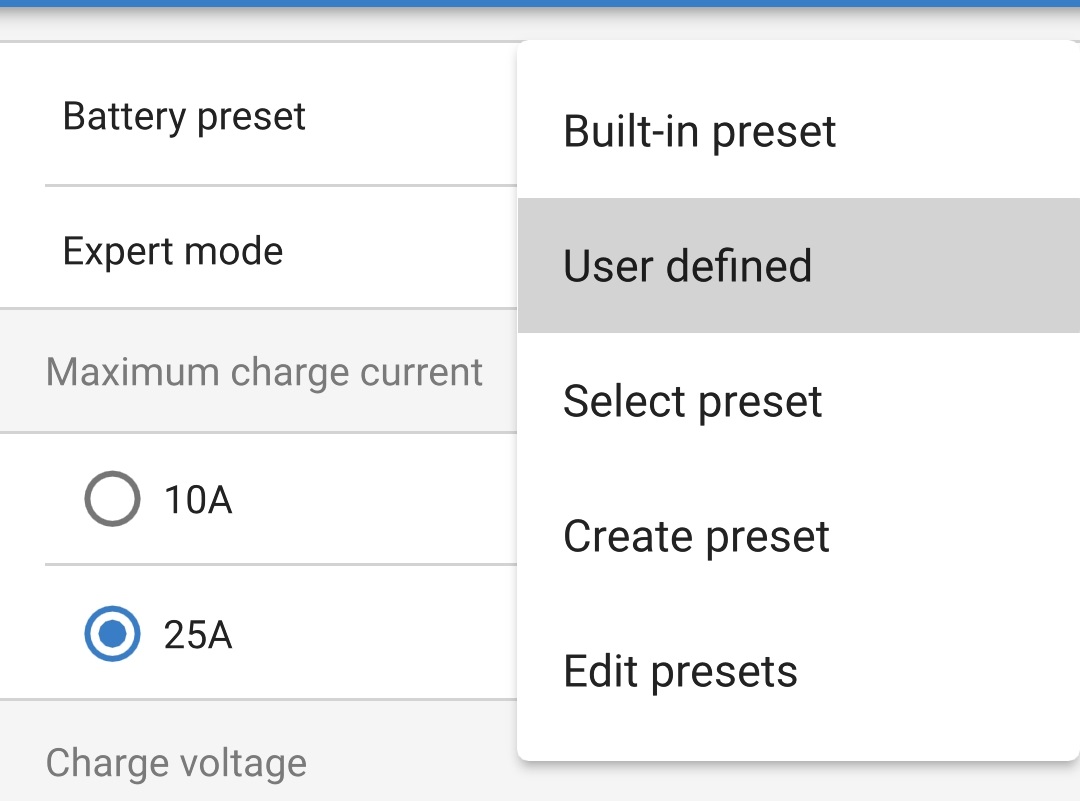

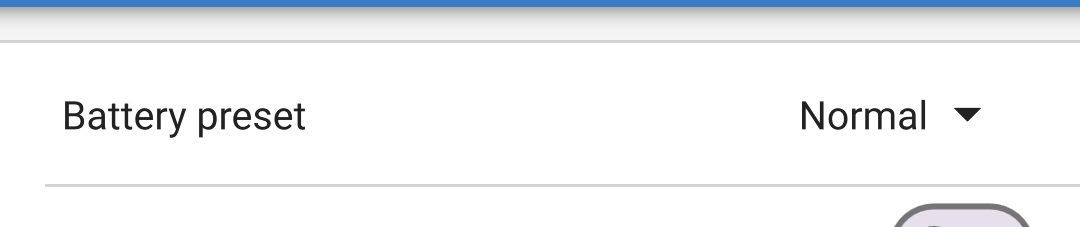

Wählen Sie den Auswahlpfeil Batterievoreinstellung, um das Auswahlmenü zu erweitern.

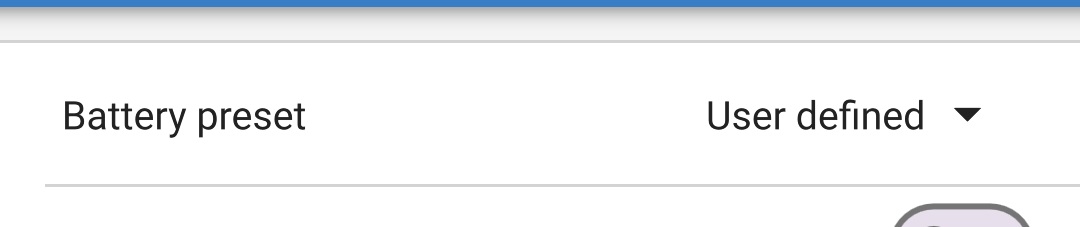

Wählen Sie Benutzerdefiniert aus dem Auswahlmenü für die Batterievoreinstellung.
Die benutzerdefinierte Konfiguration wird nun aktiviert.
Konfigurieren Sie die erweiterten Einstellungen entsprechend den Empfehlungen des Batterieherstellers.

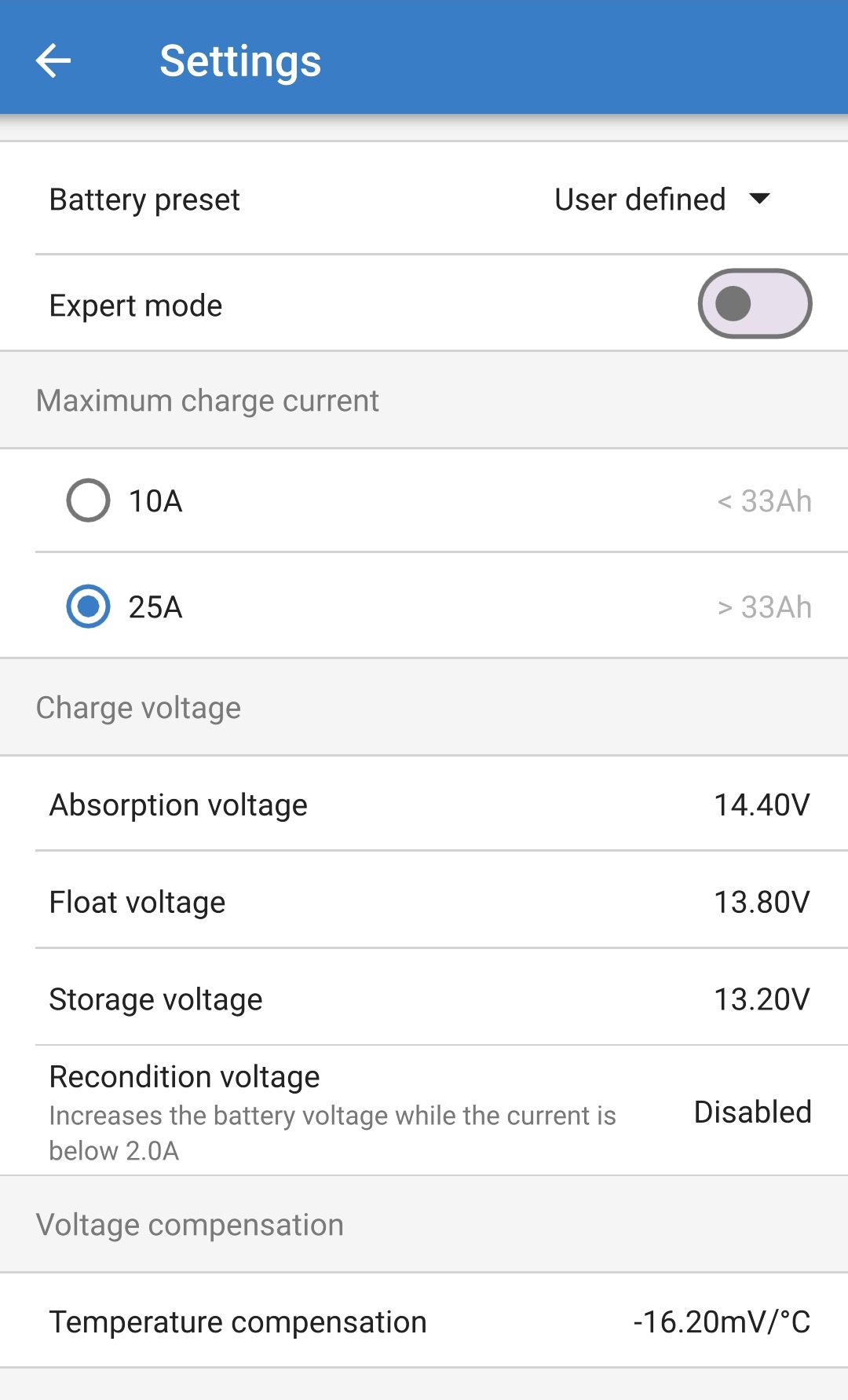

Die erweiterten Einstellungen ( mit deaktiviertem Expertenmodus) umfassen:
Batterievoreinstellung
Das Auwahlmenü für die Batterievoreinstellung ermöglicht die Auswahl aus den folgenden Optionen:
Eingebaute Voreinstellung
Auswahl einer integrierten Voreinstellung (wie im Menü Allgemeine Einstellungen)
Benutzerdefiniert
Konfiguration benutzerdefinierter Ladeeinstellungen und Auswahl der letzten benutzerdefinierten Konfiguration
Voreinstellung auswählen
Auswahl aus einem erweiterten Bereich von integrierten Batterieladevoreinstellungen, einschließlich neuer benutzerdefinierter Ladevoreinstellungen
Voreinstellung erstellen
Eine neue Ladevoreinstellung, die aus benutzerdefinierten Einstellungen erstellt und gespeichert wird
Voreinstellungen bearbeiten
Eine vorhandene Voreinstellung, die bearbeitet und gespeichert werden soll
Maximaler Ladestrom
Die Einstellung des maximalen Ladestroms ermöglicht die Auswahl zwischen dem Standardwert und einem deutlich reduzierten voreingestellten Ladestrombegrenzung; maximaler oder niedriger Strom (die reduzierte Stromstärke variiert je nach Modell, siehe Abschnitt „Technische Daten“ für weitere Informationen).
Ladespannung
Die Ladespannungseinstellungen ermöglichen es, den Spannungssollwert für jede Ladestufe unabhängig zu konfigurieren und einige Ladestufen (Rekonditionierung und Ladeerhaltungsmodus) zu sperren oder freizugeben.
Der Sollwert für die Ladespannung kann für die folgenden Ladestufen konfiguriert werden:
Konstantspannung
Ladeerhaltungsspannung
Speicherung
Wiederherstellung
Spannungskompensation
Temperaturkompensation
Die Einstellung der Temperaturkompensation ermöglicht die Konfiguration des Temperaturkompensationskoeffizienten der Ladespannung oder die vollständige Deaktivierung der Temperaturkompensation (z.B. für Lithium-Ionen-Batterien). Der Temperaturkompensationskoeffizient wird in mV/°C angegeben und gilt für die gesamte Batterie/Batteriebank (nicht pro Batteriezelle).
Der Expertenmodus erweitert das Menü für die erweiterten Einstellungen sogar noch weiter, um speziellere Konfigurationseinstellungen auf Expertenebene zu ermöglichen.
So rufen Sie die Einstellungen des Expertenmodus auf:
Öffnen Sie die Seite Erweiterte Einstellungen und aktivieren Sie die benutzerdefinierte Konfiguration – siehe Abschnitt „Erweiterte Konfiguration > Erweiterte Einstellungen“ für Anweisungen.

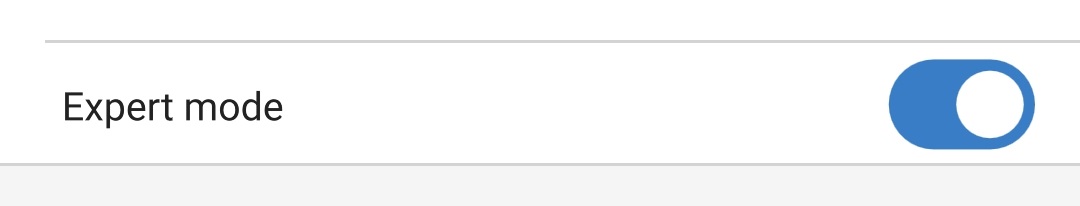

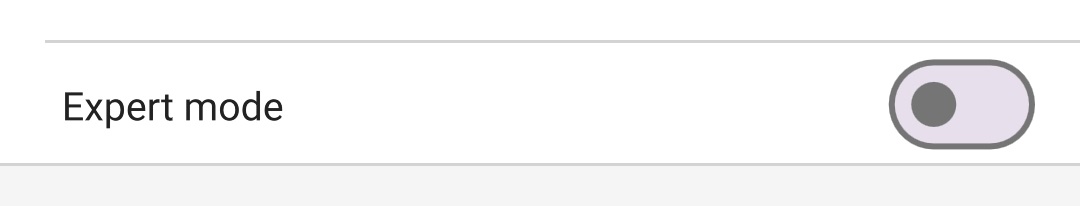

Aktivieren Sie den Schalter Expertenmodus, um zusätzliche Einstellungen im „Expertenmodus“ zu aktivieren (Erweiterung des Menüs für erweiterte Einstellungen).

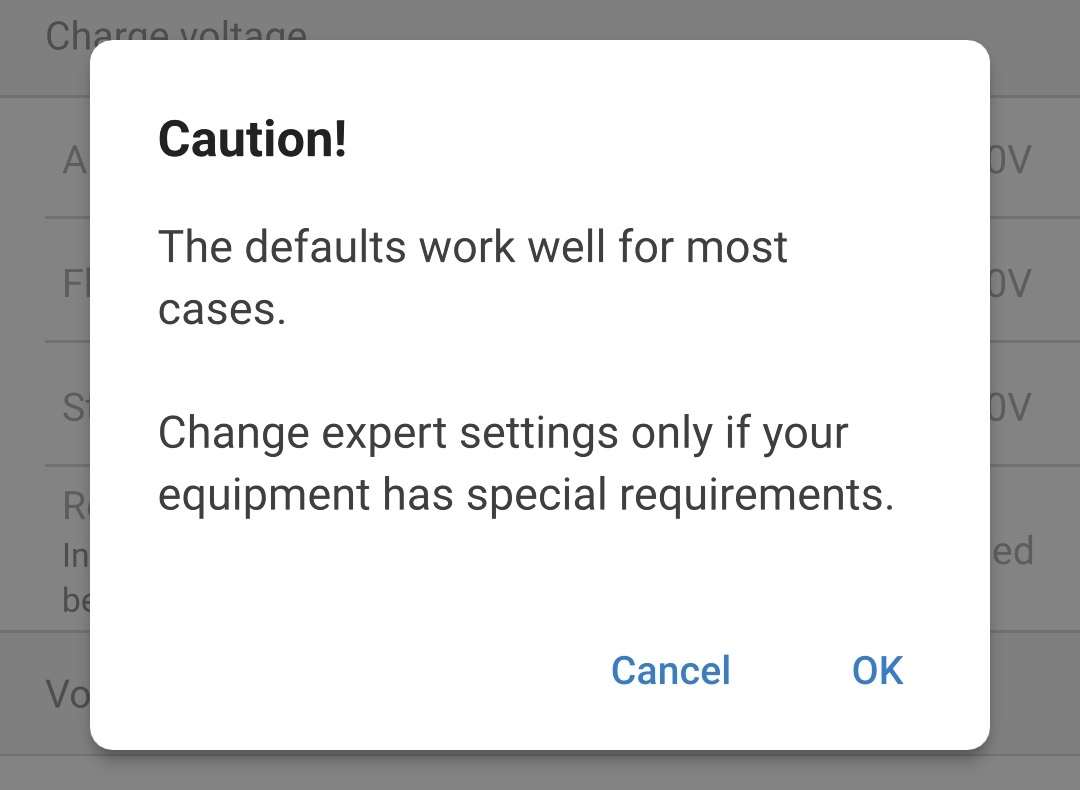

Lesen Sie die Warnmeldung und wählen Sie dann OK, um fortzufahren.
Die Einstellungen für den Expertenmodus (Erweiterung des Menüs für erweiterte Einstellungen) sind jetzt zugänglich.
Die ADDITIONAL (Zusätzlichen) Einstellungen im Expertenmodus umfassen:
Ladespannung
BatterySafe
Die BatterySafe-Einstellung ermöglicht es, die BatterySafe-Spannungssteuerung zu aktivieren oder zu deaktivieren. Wenn BatterySafe aktiviert ist, wird die Anstiegsrate der Batteriespannung während der Bulk-Phase automatisch auf ein sicheres Niveau begrenzt. In Fällen, in denen die Batteriespannung sonst schneller ansteigen würde, wird der Ladestrom reduziert, um eine übermäßige Gasung zu verhindern.
Konstantstrom
Bulk-Zeitbegrenzung
Die Einstellung der Bulk-Zeitbegrenzung schränkt die maximale Zeit ein, die das Ladegerät als Schutzmaßnahme in der Bulk-Phase verbringen kann, da die Absorptionsspannung zu diesem Zeitpunkt bereits erreicht sein sollte. Wenn das Bulk-Zeitlimit erfüllt ist, geht das Ladegerät direkt in die Float-Phase über.
Re-Bulk-Strom
Die Re-Bulk-Stromeinstellung ist die Ladestrombegrenzung, der einen neuen Ladezyklus auslöst. Wenn der Ladestrom den Grenzwert für den Konstantstrom vier Sekunden lang überschreitet, während sich das Ladegerät in der Ladeerhaltungs- oder in der Speicherungsphase befindet, wechselt das Ladegerät wieder in die Konstantstromladephase.
Beachten Sie, dass selbst bei deaktivierter Re-Bulk-Einstellung ein Re-Bulk auch dann erfolgt, wenn der Ladestrom vier Sekunden lang auf dem maximalen Ladestrom gehalten wird, während sich das Ladegerät in der Ladeerhaltungsphase oder Speicherungsphase befindet.
Konstantspannung
Konstantspannungsdauer
Die Einstellung der Konstantspannungsdauer ermöglicht die Wahl zwischen einer angepassten Konstantspannungszeit (berechnet auf der Grundlage der Konstantstromzeit / des Entladungsgrads) oder einer festen Konstantspannungszeit.
Maximale Konstantspannungszeit / Konstantspannungszeit
Mit der Einstellung maximale Konstantspannungszeit / Konstantspannungszeit kann die maximale angepasste Konstantspannungszeit oder die feste Konstantspannungszeit konfiguriert werden (je nachdem, ob angepasste oder feste Konstantspannungszeit gewählt wurde). Beachten Sie, dass die Konstantspannungsphase unabhängig davon, ob eine angepasste oder eine feste Konstantspannungszeit gewählt wurde, je nach Einstellung des Schweifstroms (falls aktiviert) vorzeitig beendet werden kann.
Tail current (Schweifstrom)
Mit der Einstellung des Schweifstroms kann die Konstantspannungsphase in Abhängigkeit vom Ladestrom vorzeitig beendet werden. Sinkt der Ladestrom eine Minute lang unter den Schwellenwert für den Schweifstrom, wird die Konstantspannungsphase sofort beendet und das Ladegerät geht in die Ladeerhaltungsphase oder Speicherungsphase über.
Wiederholte Konstantspannungsphase
Mit der Einstellung für die wiederholte Konstantspannung kann die verstrichene Zeit zwischen jedem automatischen Auffrischungsladezyklus (1h in der Konstantspannungsphase) konfiguriert werden. Die wiederholte Konstantspannung ist standardmäßig aktiviert und kann deaktiviert werden, was dazu führt, dass die Batterie auf unbestimmte Zeit im Speichermodus bleibt.
Wiederherstellung
Wiederherstellungs-Stopp-Modus
Die Einstellung des Wiederherstellungs-Stopp-Modus ermöglicht die Auswahl zwischen der Beendigung der Wiederherstellungsphase, wenn die Batteriespannung den Spannungssollwert der Wiederherstellungsphase oder einen festgelegten Zeitraum erreicht.
Maximale Wiederherstellungsdauer
Mit der Einstellung der Wiederherstellungszeit kann die maximale Wiederherstellungszeit oder die feste Wiederherstellungszeit konfiguriert werden (abhängig vom gewählten Wiederherstellungs-Stopp-Modus).
Die Blue Smart IP67 Charger-Serie eignet sich auch als Gleichspannungsnetzteil zur direkten Stromversorgung von Lasten mit oder ohne angeschlossene Batterie.
Wenn das Ladegerät speziell als Gleichspannungsnetzteil verwendet wird, wird empfohlen, den Stromversorgungsmodus zu aktivieren, wodurch die interne Ladelogik deaktiviert wird und eine konstante (konfigurierbare) Gleichspannung an die Lasten angelegt wird.
So aktivieren Sie den Stromversorgungsmodus:
Schließen Sie das Wechselstromkabel des Blue Smart IP67 Charger an eine Steckdose an. Nach kurzer Verzögerung leuchtet die Betriebs-LED auf und die Status-LED beginnt schnell zu blinken.
Öffnen Sie mit einem Bluetooth-fähigen Gerät (Mobiltelefon oder Tablet) die VictronConnect App und suchen Sie das Blue Smart IP67 Charger in der Geräteliste auf der lokalen Seite. Stellen Sie dann eine Verbindung zum Gerät her (der Standard-PIN-Code befindet sich auf einem Etikett auf dem back des Ladegeräts oder versuchen Sie es mit 000000, wenn kein Etikett vorhanden ist).
Wählen Sie das Symbol Einstellungen (Zahnrad in der oberen rechten Ecke), um die Einstellungsseite aufzurufen.

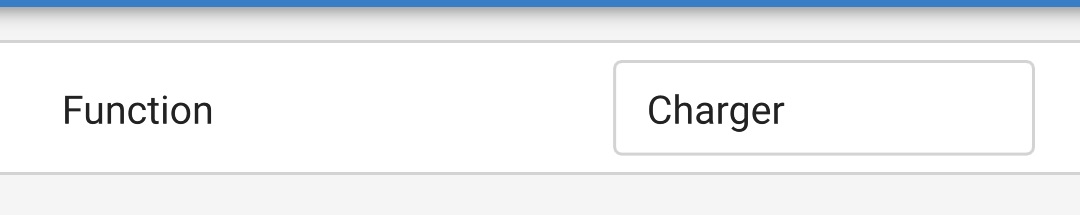

Wählen Sie das Ladegerät im Feld für die Funktion aus, um das sich öffnende Dialogfeld für die Funktion zu öffnen.

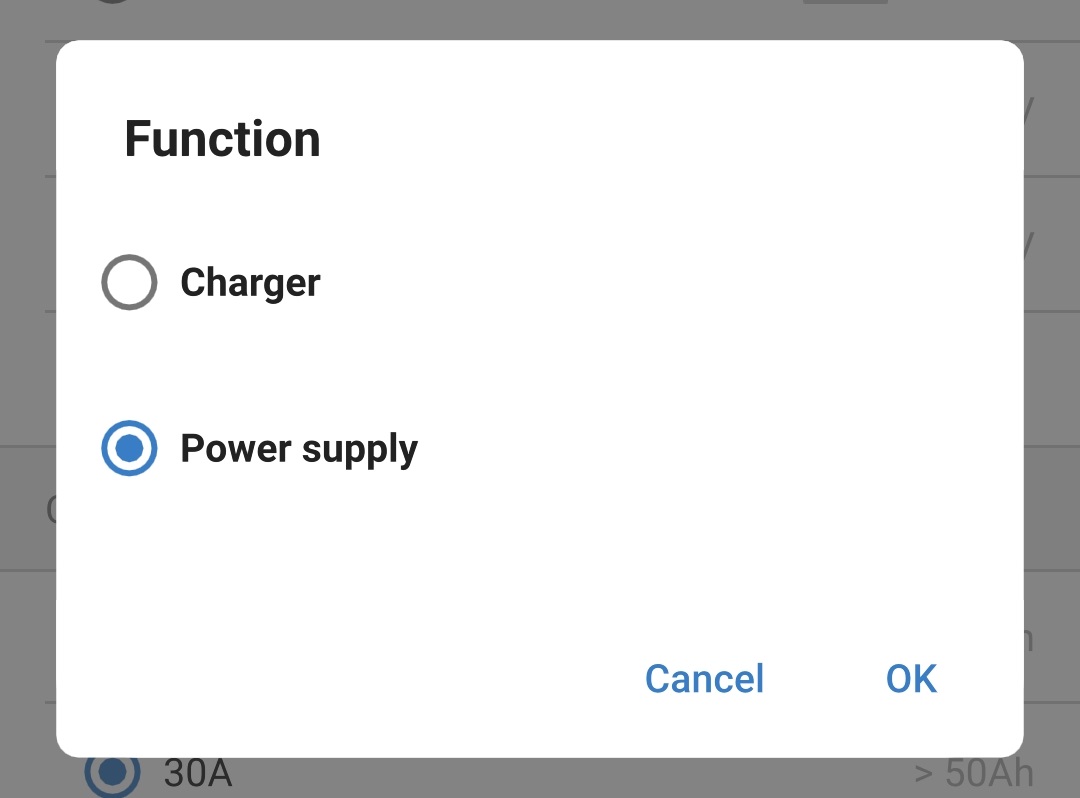

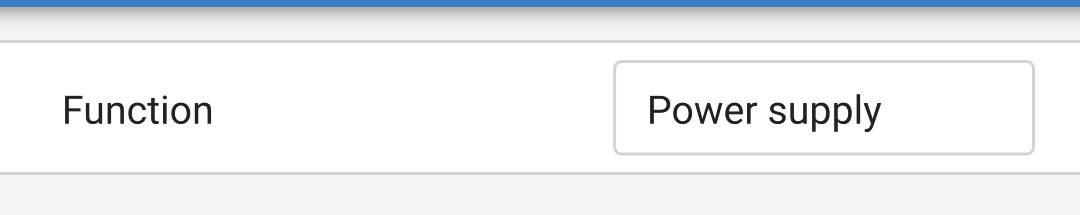

Wählen Sie Stromversorgung auf dem sich öffnenden Dialogfeld für die Funktion aus und klicken Sie dann auf OK.

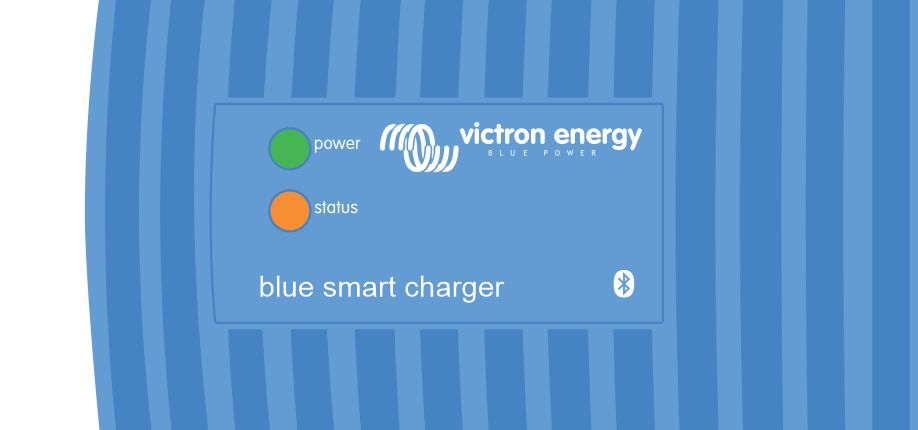

Nach einer kurzen Verzögerung leuchten die LEDs STROM (grün) und STATUS (orange) auf, um anzuzeigen, dass die Funktion des Ladegeräts in den Stromversorgungsmodus gewechselt hat.

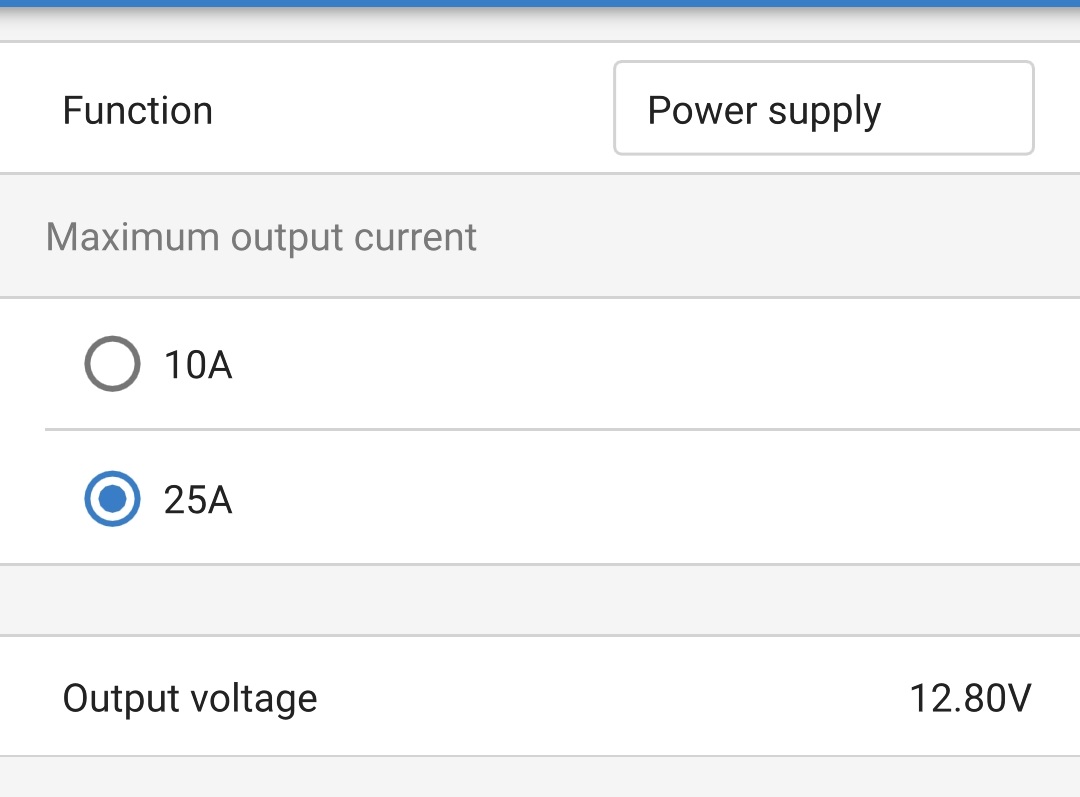

Passen Sie bei Bedarf die gewünschte Ausgangsspannung an und/oder aktivieren/deaktivieren Sie den Niedrigstrommodus.
Der Stromversorgungsmodus wurde nun aktiviert und konfiguriert.
Um die Funktion des Ladegeräts wieder auf die Verwendung als normales Batterieladegerät umzustellen, führen Sie die Schritte 1 bis 4 oben aus und wählen Sie dann Ladegerät aus dem sich öffnenden Dialogfeld für die Funktion aus.
