A Blue Smart IP65 Charger gama foi concebida para ser utilizada como carregador portátil ou então ficar montada permanentemente, utilizando as abas de montagem na base do carregador.
Antes da montagem, deve considerar os seguintes aspetos para identificar/proporcionar um local adequado e seguro:
Instale o carregador num local com um bom fluxo de ar / ventilação natural; caso o fluxo de ar seja restrito, deve considerar a instalação de uma ventoinha de arrefecimento.
Certifique-se de que existe espaço livre suficiente em volta do carregador; recomenda-se uma distância mínima de 100 mm por cima e por baixo.
Instale o carregador num substrato não inflamável e certifique-se de que não existem objetos sensíveis ao calor nas imediações; é normal que o carregador aqueça durante o funcionamento.
Instale o carregador num local no qual esteja protegido das condições ambientais, como água, humidade elevada e poeira, e também distante de quaisquer líquidos ou gases inflamáveis.
Não instale nem coloque/utilize o carregador na parte superior da bateria, diretamente sobre a bateria ou num compartimento hermético com a bateria; as baterias podem emitir gases explosivos.
Não cubra nem coloque quaisquer outros itens em cima do carregador.
Para instalações permanentes, monte o Blue Smart IP65 Charger verticalmente com o cabo de alimentação de CA voltado para baixo; fixe-o usando parafusos adequados através dos orifícios de montagem.
Selecione e use parafusos com cabeça combinada (não use parafusos com cabeça plana/sentinela) e um diâmetro externo da rosca do parafuso que corresponda ao diâmetro interno do orifício/ranhura de montagem (~3mm de diâmetro externo máximo para permitir um ajuste livre).
Para facilitar a instalação, recomenda-se «suspender» a unidade com os dois parafusos superiores (deixe as cabeças dos parafusos a ~3 mm da superfície) e, em seguida, instale os dois parafusos inferiores, antes de apertar completamente os quatro parafusos.
Tenha cuidado para não apertar demasiado os parafusos de montagem (porque os suportes de montagem são de plástico).

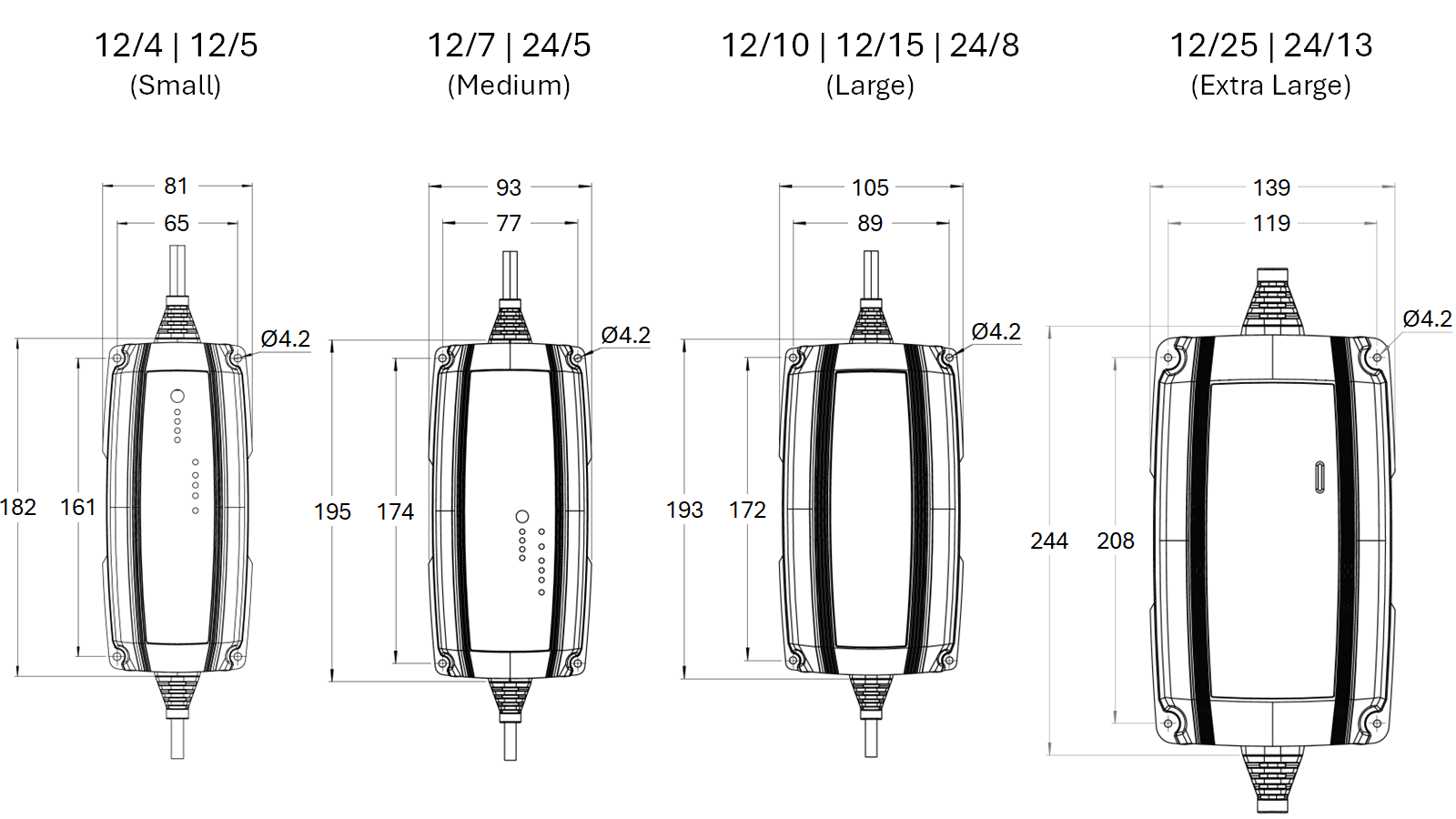

Consulte no desenho abaixo as dimensões de montagem:

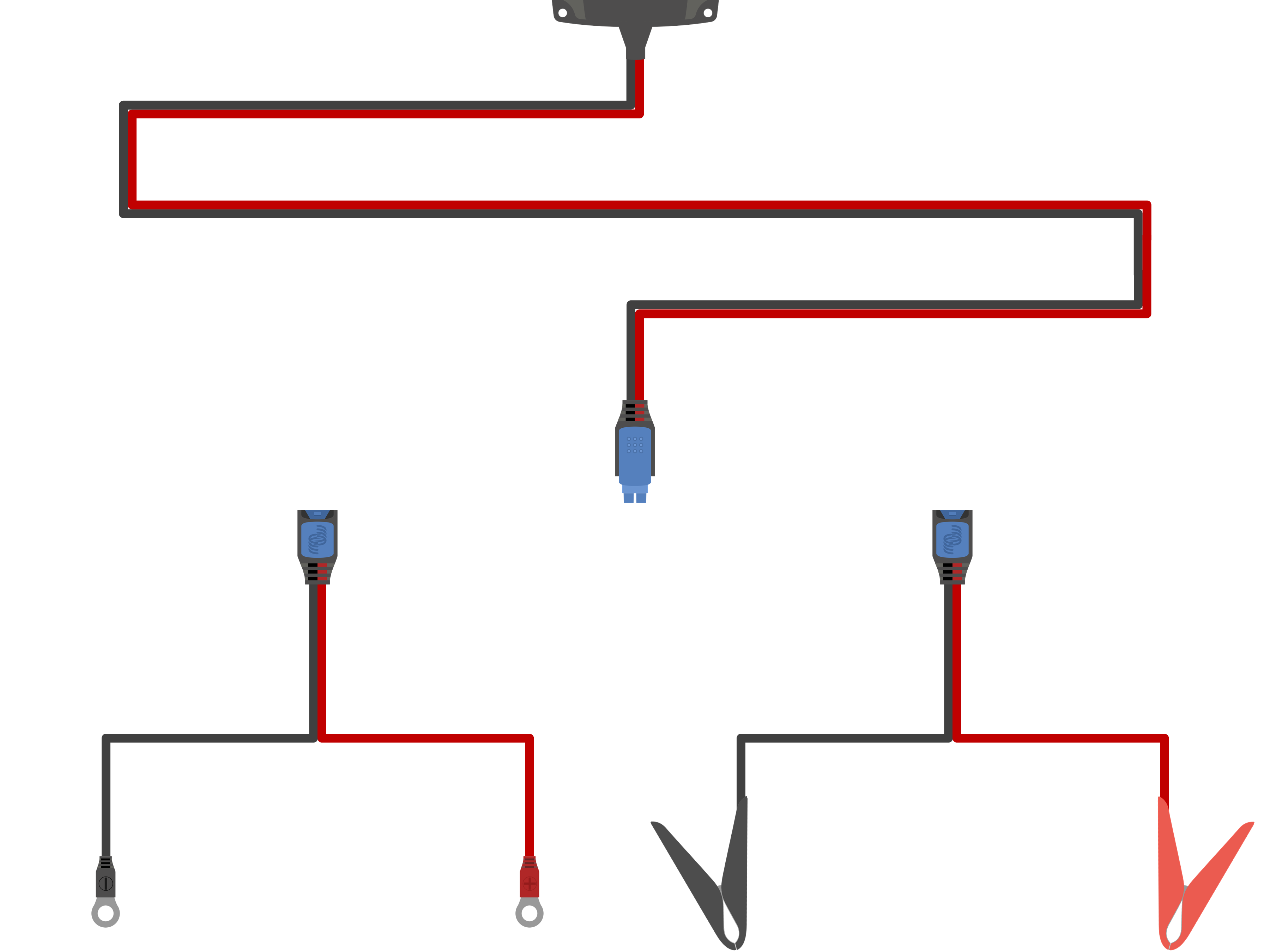

A gama de Blue Smart IP65 Charger inclui cabos de alimentação CC adequados ligados ao carregador com opções de ligação de bateria / sistema CC intercambiáveis; consulte a secção «Instalação > Cablagem > Cabo de alimentação CC» para obter mais informação.

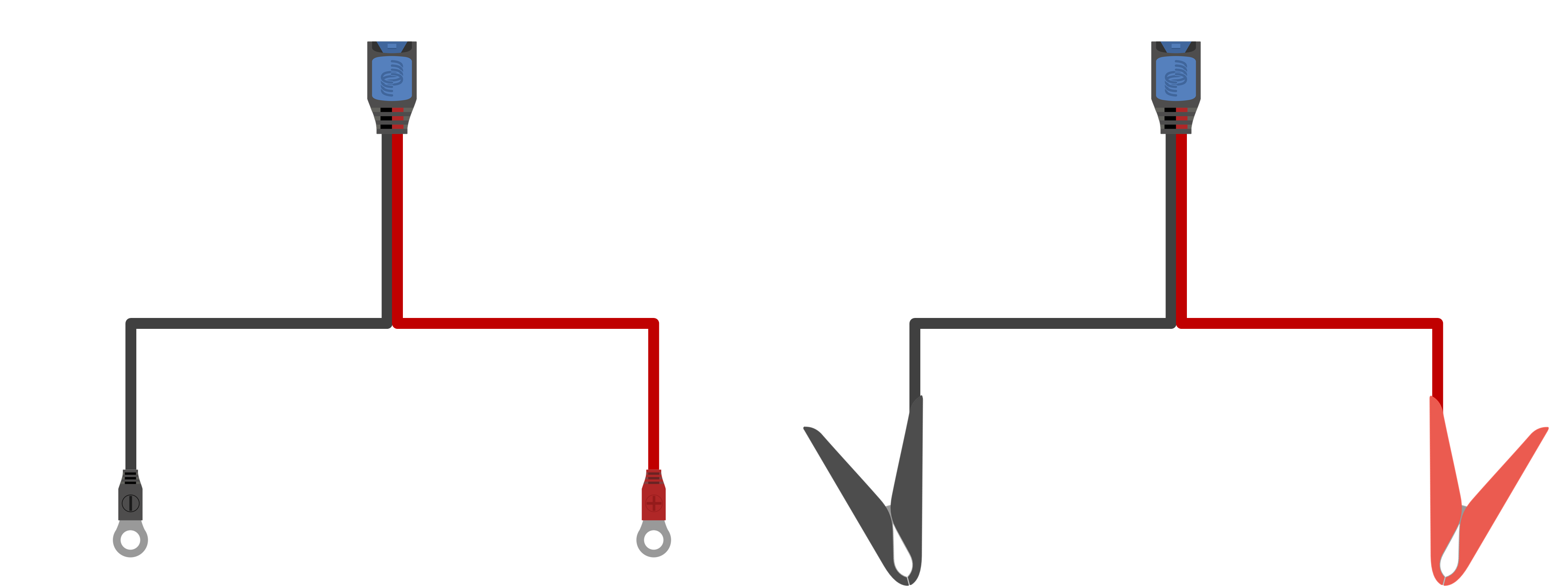

Selecione a ligação da bateria do cabo de alimentação CC intercambiável necessário para a instalação; os terminais de olhal M8 e os grampos da bateria são fornecidos com o carregador.
Estão disponíveis outras ligação de baterias de cabos de alimentação CC intercambiáveis e cabos de extensão como acessório opcional; consulte a secção «Instalação > Cablagem > Cabo de alimentação CC» para obter mais informação.

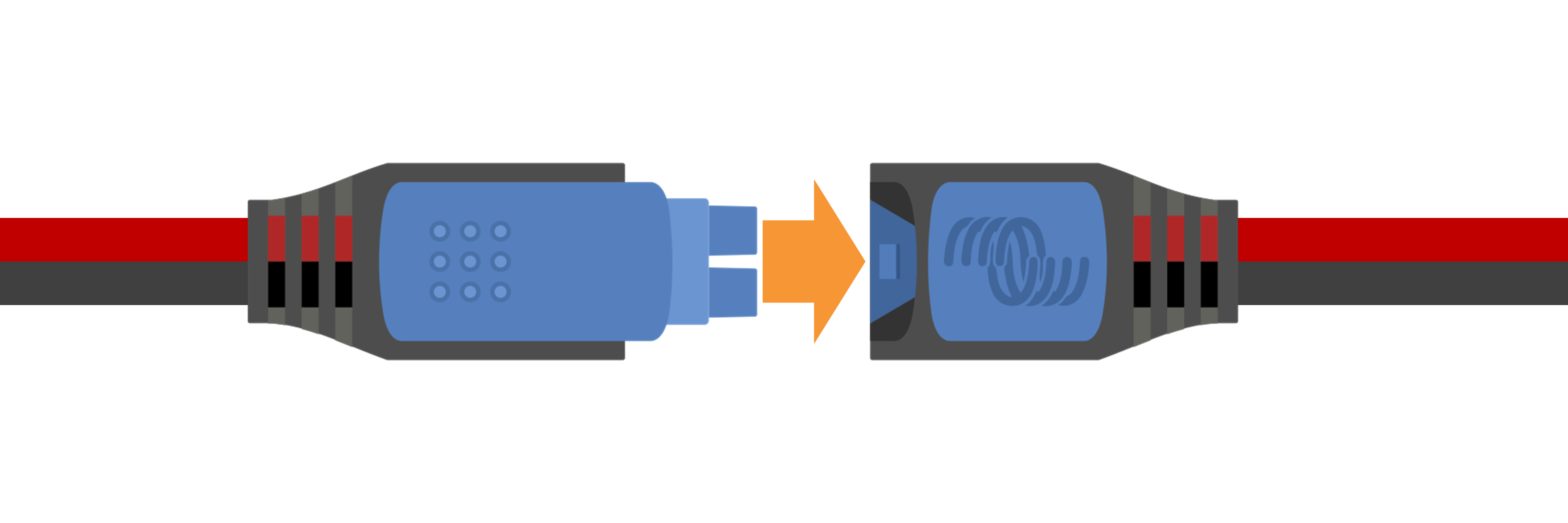

Instale a ligação da bateria do cabo de alimentação CC necessário à cablagem de alimentação CC ligada diretamente ao carregador; una os conectores rápidos correspondentes até engatar completamente o fecho azul.
Se aplicável, instale um disjuntor ou um fusível em linha com uma classificação adequada na cablagem de alimentação CC entre o Blue Smart IP65 Charger e a(s) bateria(s), localizado o mais próximo possível destas; consulte a secção «Instalação > Cablagem > Proteção de sobreintensidade» para obter mais informação.
Conecte o cabo de energia CC à bateria/baterias ou ao barramento de distribuição do sistema CC - siga as instruções relevantes para o tipo de instalação.
Nas instalações com cabos ou quando carregar uma bateria fora de um veículo / instalação:
Certifique-se de que o sistema CC está desligado (todas as cargas CC e as fontes de carga desligadas/isoladas) antes de desligar a cablagem existente da bateria/barramento de distribuição do sistema CC e de ligar o carregador aos terminais da bateria/barramento de distribuição do sistema CC.
Ligar o cabo CC positivo (isolamento vermelho) ao terminal positivo (+) e o cabo CC negativo (isolamento negro) à ligação do terminal negativo (-); certifique-se de que a polaridade da ligação do cabo está correta.
Aperte todo o equipamento de terminação dos cabos, de acordo com as especificações de binário do fabricante, usando uma chave de binário adequada e uma chave de fenda/soquete.
Para instalações temporárias ao carregar uma bateria instalada num veículo, e o terminal negativo (-) da bateria está aterrado ao chassis do veículo (convencional):
Conecte primeiro o cabo CC positivo/grampo da bateria (isolamento vermelho) diretamente ao terminal positivo (+) da bateria.
Em seguida, conecte o cabo CC negativo/grampo da bateria (isolamento preto) a um ponto de aterramento adequado no chassis do veículo (não diretamente ao terminal negativo da bateria).
Ao desconectar o carregador, desconecte os cabos CC/grampos da bateria na ordem inversa da conexão.
Para instalações temporárias ao carregar uma bateria instalada num veículo, e o terminal positivo (+) da bateria está aterrado ao chassis do veículo (não convencional):
Conecte primeiro o cabo CC negativo/grampo da bateria (isolamento preto) diretamente ao terminal negativo (-) da bateria.
Em seguida, conecte o cabo CC positivo/grampo da bateria (isolamento vermelho) a um ponto de aterramento adequado no chassis do veículo (não diretamente ao terminal positivo da bateria).
Ao desconectar o carregador, desconecte os cabos CC/grampos da bateria na ordem inversa da conexão.
Ligue o cabo de alimentação CA do Blue Smart IP65 Charger a uma tomada elétrica; após um breve atraso, o LED TEST (teste) começa a piscar, até que o carregador determine se a bateria aceita o carregamento (até 2 min).
Aviso
Exemplos de esquemas de cabos que descrevem a maioria das configurações típicas de instalação também são fornecidos para referência; consulte a secção «Installation > Schematics» (Instalação > Esquemas) para obter mais informações.
A gama Blue Smart IP65 Charger inclui uma cablagem de alimentação CC adequada, ligada ao carregador, com opções de ligação de bateria / sistema CC intercambiáveis; os terminais de olhal M8 e os grampos da bateria são fornecidos com o carregador.
Os seguintes tipos de ligação da bateria ao cabo de alimentação CC intercambiáveis também estão disponíveis como um acessório opcional:

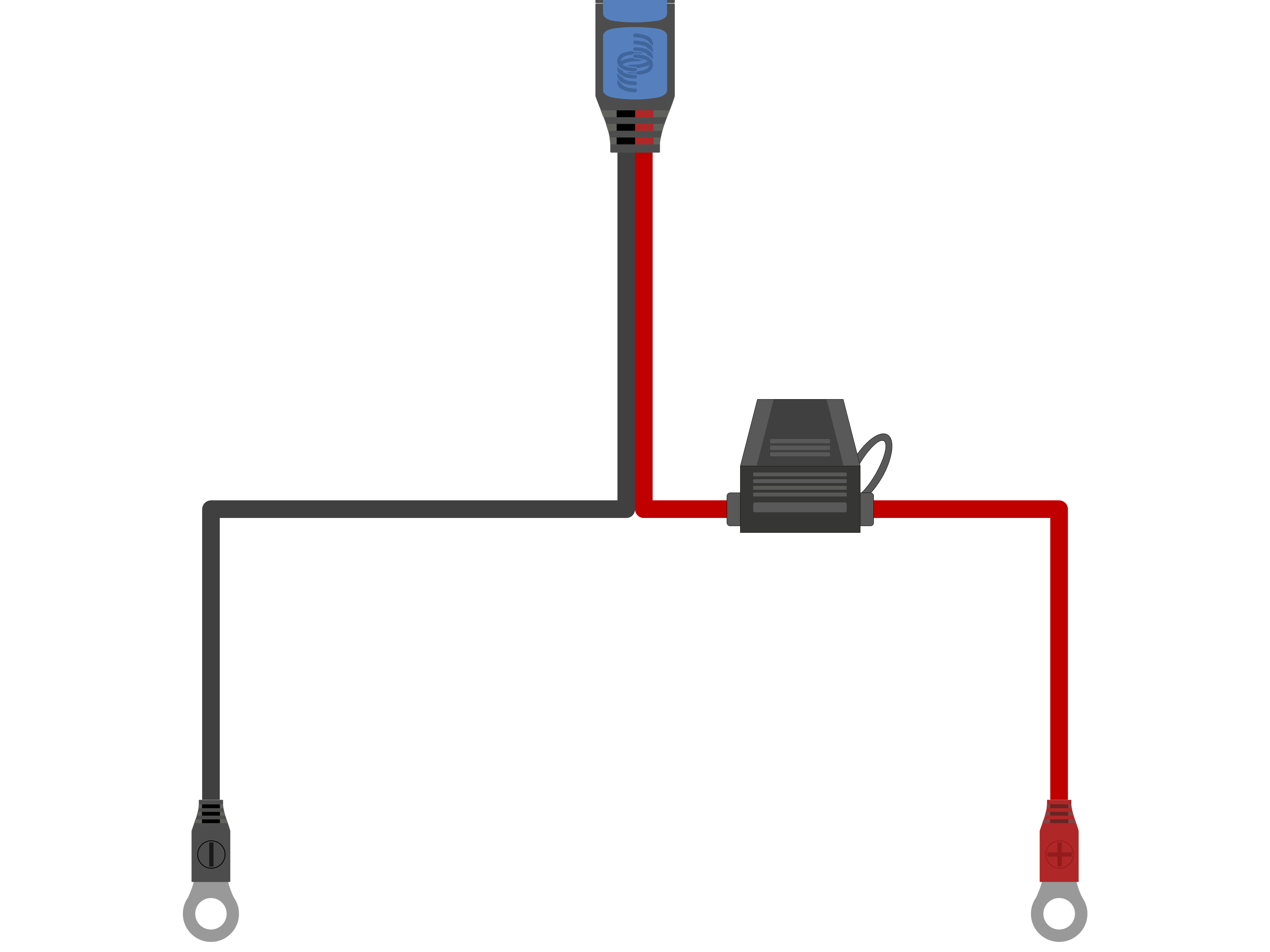

Terminais de olhal M6 com fusível ATO em linha (fusível de 30 A incluído) - PN: BPC900100014
Terminais de olhal M8 com fusível ATO em linha (fusível de 30 A incluído) - PN: BPC900110014
Conector rápido do indicador da bateria de 12 V com terminais de olhal M8 e fusível ATO em linha (inclui um fusível ATO de 30 A, apenas para utilização com baterias de chumbo-ácido) - PN: BPC900120114
Painel indicador de bateria de 12 V com terminais de olhal M8 e fusível ATO em linha (inclui um fusível ATO de 30 A, apenas para utilização com baterias de chumbo-ácido) - PN: BPC900110114
Abraçadeiras de mola com fusível ATO em linha (fusível ATO de 30 A incluído) - PN: BPC900400014
Conector de isqueiro de 12 V com fusível M205 integrado (inclui um fusível M205 de queima rápida de 16 A) - PN: BPC900300014
Conector grampo MagCode 12 V Power (15 A máx.) - PN: BPC900500014
Porta MagCode Power (15 A máx.) - PN: BPC900520014
Cabo de extensão de 2 m - PN: BPC900200014
Consulte a tabela abaixo para determinar o tamanho / calibre do cabo de alimentação CC (área transversal) fornecido com cada modelo de Blue Smart IP65 Charger:
Para assegurar um funcionamento seguro e fiável, instale um disjuntor ou um fusível em linha com uma classificação adequada na cablagem de alimentação CC entre o Blue Smart IP65 Charger e a(s) bateria(s), localizado o mais próximo possível destas; isto é particularmente importante nas instalações com cabos.
O principal objetivo de um fusível ou disjuntor em linha localizado próximo da(s) bateria(s) (fonte de energia) é proteger as ligações elétricas e o sistema em caso de anomalia de sobreintensidade, como um curto-circuito na cablagem de alimentação CC; um fusível ou disjuntor localizado na unidade carregadora ou próximo da cablagem de alimentação CC não proporciona proteção contra um curto-circuito no comprimento não protegido da cablagem.
Num curto-circuito na cablagem de alimentação CC entre a(s) bateria(s) e o carregador, a(s) bateria(s) consegue(m) proporcionar uma corrente extremamente elevada através da cablagem de alimentação CC, o que pode resultar num sobreaquecimento grave ou potencialmente num incêndio, exceto se a(s) bateria(s) (fonte de energia) for(em) desconectada(s) imediatamente por um fusível ou disjuntor adequado.

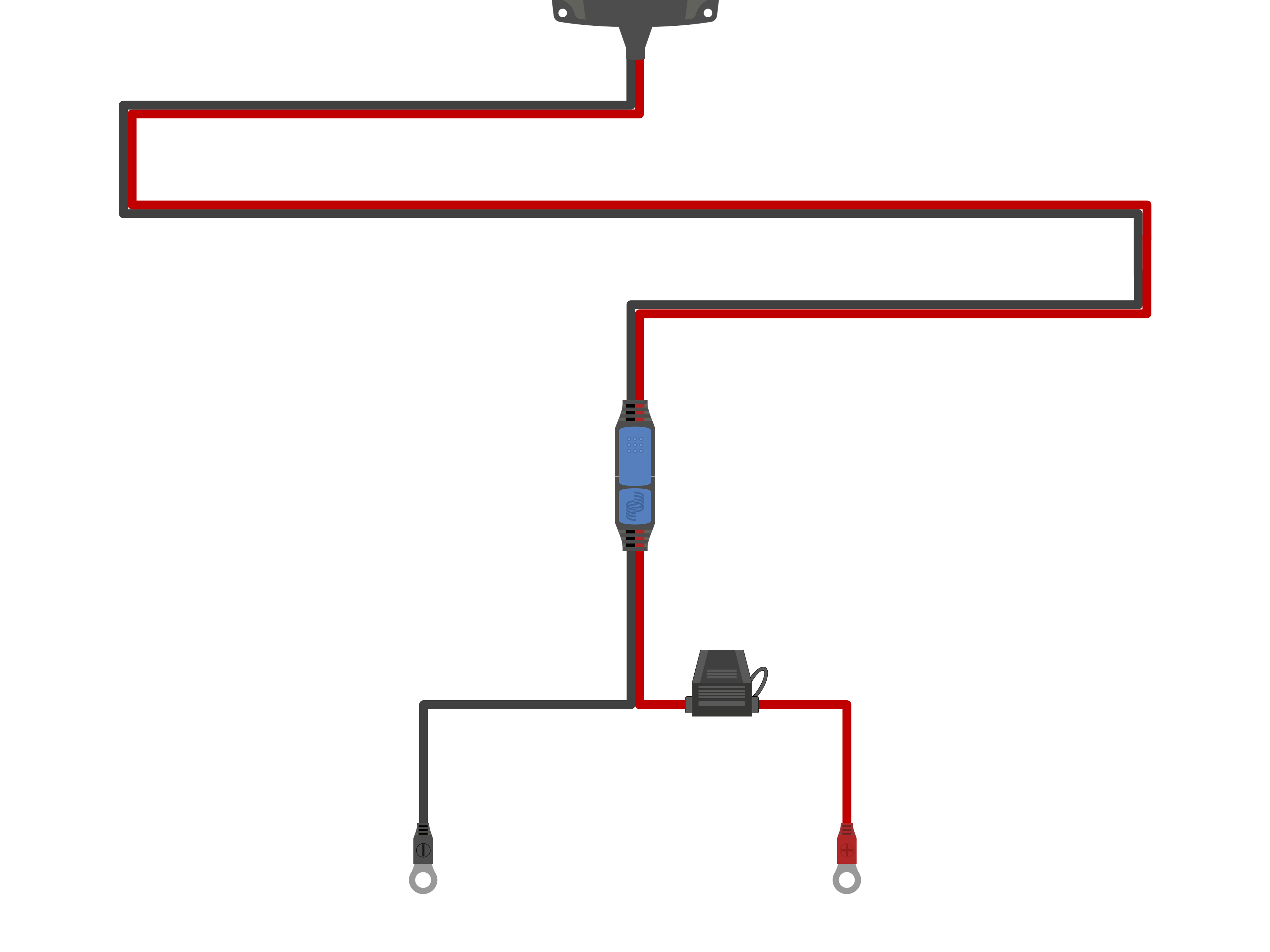

Tenha em atenção que outros tipos de ligação de baterias do cabo de alimentação CC intercambiáveis do Blue Smart IP65 Charger estão disponíveis como um acessório opcional, incluindo os cabos com um fusível integrado em linha; consulte a secção «Instalação > Cablagem > Cabo de alimentação CC» para obter mais informação.
Consulte na tabela seguinte a classificação recomendada do fusível / disjuntor, dependendo do modelo do carregador:
Aviso
As recomendações para a classificação de fusíveis / disjuntores anteriores baseiam-se num limite de corrente de funcionamento normal máximo de 75 % para a classificação mínima de fusíveis / disjuntores e na capacidade de corrente máxima do tamanho / calibre da cablagem de alimentação CC correspondente para a classificação máxima de fusíveis / disjuntores; estas recomendações são genéricas e não abrangem a complexidade de todas as instalações e/ou tipos de fusível / disjuntor. Consulte um instalador certificado para obter orientação em instalações específicas e/ou complexas.

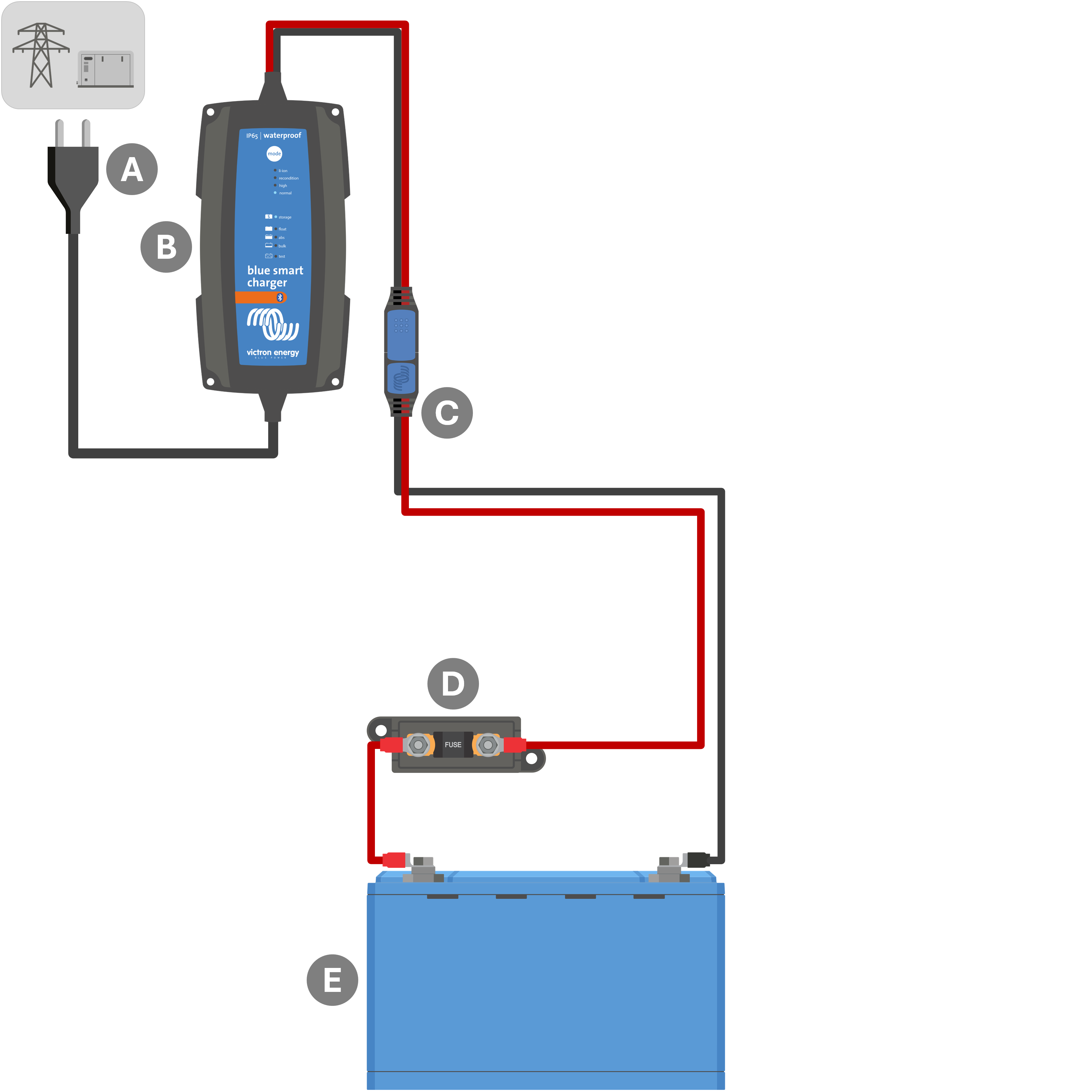

Consulte o esquema de cabos abaixo para conectar um Blue Smart IP65 Charger a uma única bateria/banco de baterias:
Tecla | Descrição |
|---|---|
A | Fonte de alimentação CA (rede elétrica, gerador ou inversor) |
B | Blue Smart IP65 Charger |
C | Ligação de bateria do cabo de alimentação CC intercambiável com terminais de olhal (outras ligações de bateria disponíveis como acessório opcional; consulte a secção «Instalação > Cablagem > Cabo de alimentação CC» para obter mais informação) |
D | Fusível / disjuntor (localizar o mais próximo possível da bateria) |
E | Bateria / banco de baterias |

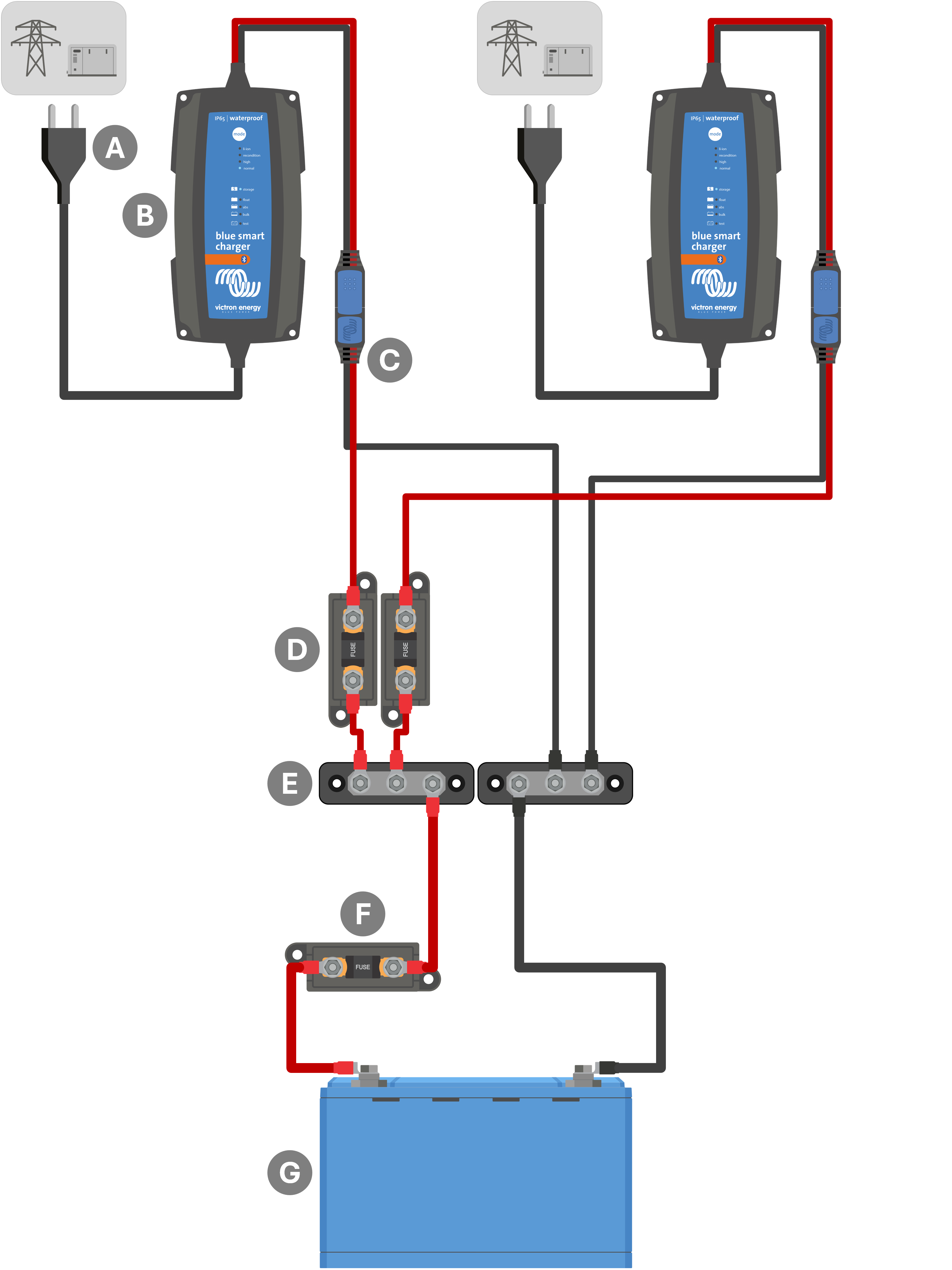

Consulte o esquema de cabos abaixo para ligar vários Blue Smart IP65 Charger em paralelo a uma bateria / banco de baterias:
Tecla | Descrição |
|---|---|
A | Fonte de alimentação CA x 2 (rede elétrica, gerador ou inversor) |
B | Blue Smart IP65 Chargers x2 |
C | Ligação de bateria do cabo de alimentação CC intercambiável com terminais de olhal (outras ligações de bateria disponíveis como acessório opcional; consulte a secção «Instalação > Cablagem > Cabo de alimentação CC» para obter mais informação) |
D | Fusíveis / disjuntores x 2 (localizados o mais próximo possível do barramento positivo CC) |
E | Barramento positivo e negativo CC |
F | Fusível / disjuntor (localizar o mais próximo possível da bateria) |
G | Bateria / banco de baterias |
Aviso
Vários Blue Smart IP65 Charger. conectados em paralelo devem ter as mesmas configurações de carga.
