La gamma Blue Smart IP65 Charger è progettata per essere utilizzata come caricabatterie portatile oppure per essere montata in modo permanente mediante le linguette di fissaggio, site sulla base del caricabatterie.
Prima del montaggio, dovrebbero essere considerati i seguenti aspetti per identificare/fornire una posizione adatta e sicura:
Installare il caricabatterie in una posizione con un buon flusso d'aria naturale/ventilazione; nel caso in cui il flusso d'aria sia limitato, considerare l'aggiunta di una ventola di raffreddamento.
Assicurarsi che ci sia sufficiente spazio libero attorno al caricabatterie; si raccomanda uno spazio minimo di 100 mm sopra e sotto.
Installare il caricabatterie su una superficie non infiammabile e assicurarsi che non ci siano oggetti sensibili al calore nelle immediate vicinanze; è normale che il caricabatterie si riscaldi durante il funzionamento.
Installare il caricabatterie in un luogo in cui sia protetto da condizioni ambientali quali acqua, alta umidità e polvere, e situarlo ben lontano da qualsiasi liquido o gas infiammabile.
Non installare o posizionare/utilizzare il caricabatterie sopra la batteria, direttamente sopra la stessa o in un compartimento sigillato che contenga anche la batteria, giacché le batterie possono emettere gas esplosivi.
Non coprire il caricabatterie o collocarvi sopra alcun oggetto.
Per le installazioni permanenti, montare il Blue Smart IP65 Charger in verticale con il cavo di alimentazione CA rivolto verso il basso; fissarlo con viti adeguate attraverso i fori di montaggio.
Scegliere e utilizzare viti con testa a croce/flangia (non utilizzare viti con testa svasata/conica) e con un diametro esterno della filettatura che si adatti correttamente al diametro interno del foro/scanalatura di montaggio (~DE max di3mm per garantire l'adattamento al gioco).
Per agevolare l'installazione, si raccomanda di appendere l'unità usando le 2 viti superiori (la testa delle viti deve rimanere a ~3 mm dalla superficie) e aggiungere poi le 2 viti inferiori, prima di fissare completamente tutte e 4 le viti.
Fare attenzione a non stringere eccessivamente le viti di montaggio (le flange di montaggio sono in plastica).

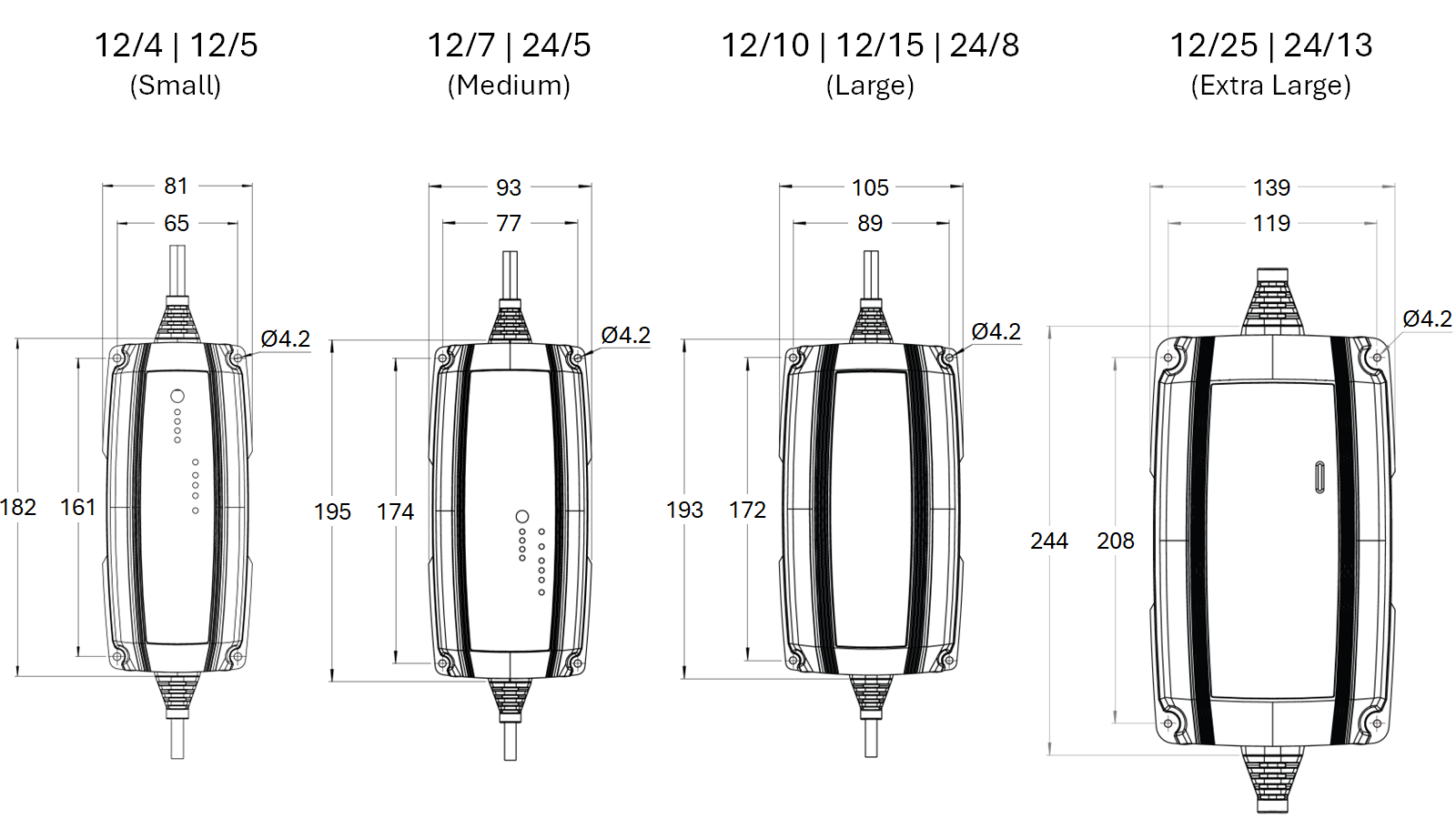

Fare riferimento al disegno qui sotto per le dimensioni di montaggio:

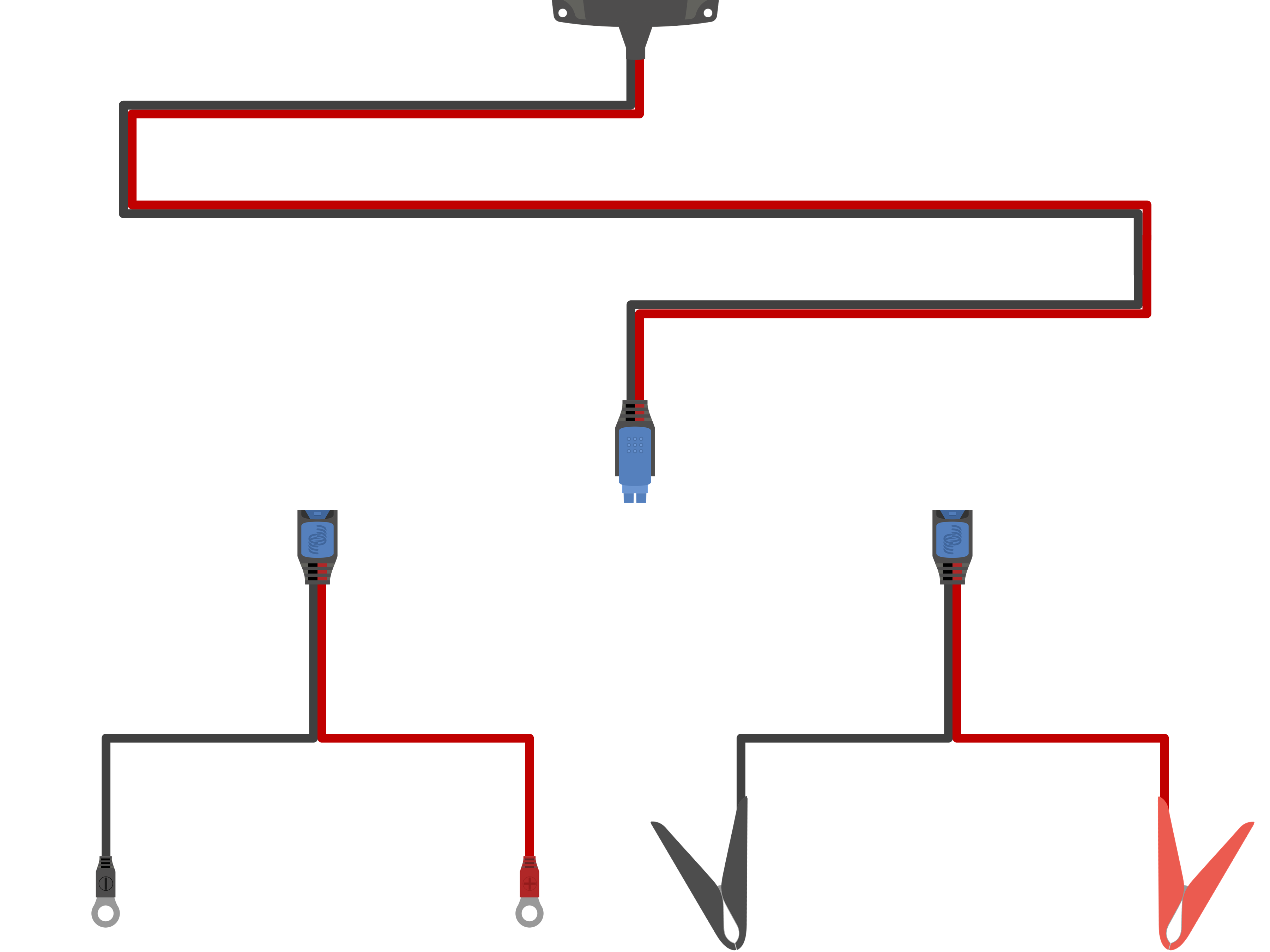

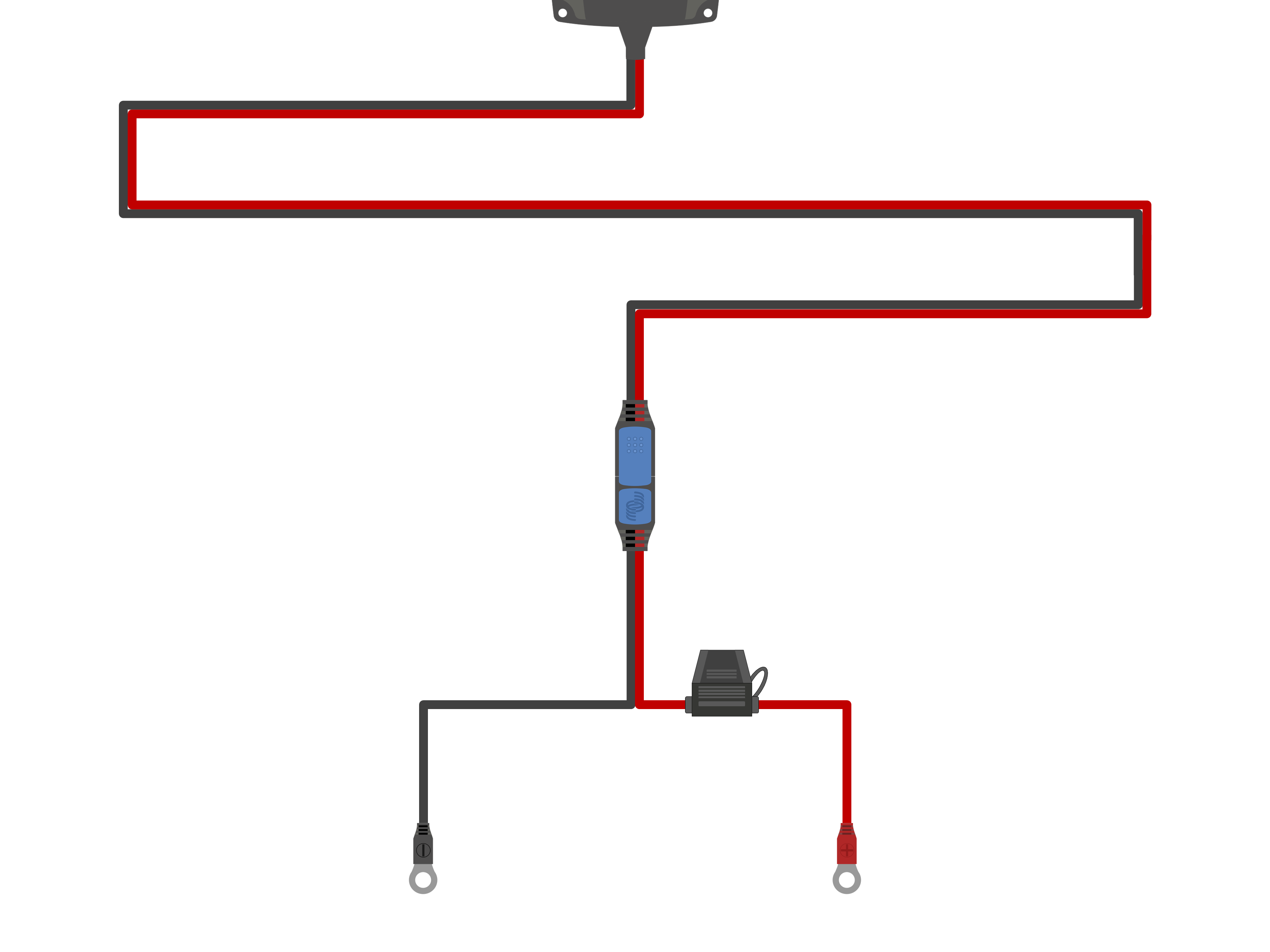

La gamma Blue Smart IP65 Charger comprende un adeguato cablaggio di alimentazione CC cablato al caricabatterie con opzioni di collegamento batteria/sistema CC intercambiabili; per ulteriori informazioni, consultare la sezione "Installazione > Cablaggio > Cavo di alimentazione CC".

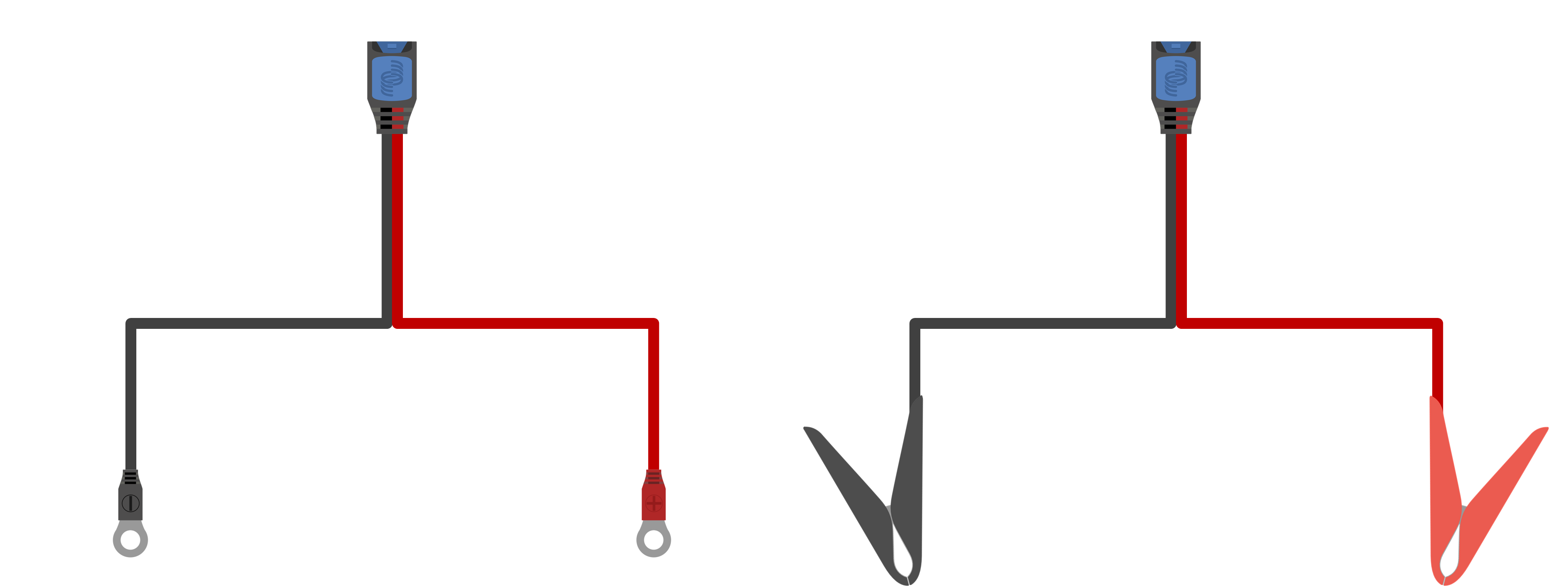

Selezionare il tipo di connessione alla batteria del cavo di alimentazione CC intercambiabile necessario per l'impianto; i terminali ad anello M8 e i morsetti della batteria sono forniti con il caricabatterie.
Sono disponibili come accessori opzionali altri tipi di connessione alla batteria e prolunghe del cavo di alimentazione CC intercambiabile; per ulteriori informazioni, consultare la sezione "Installazione > Cablaggio > Cavo di alimentazione CC".

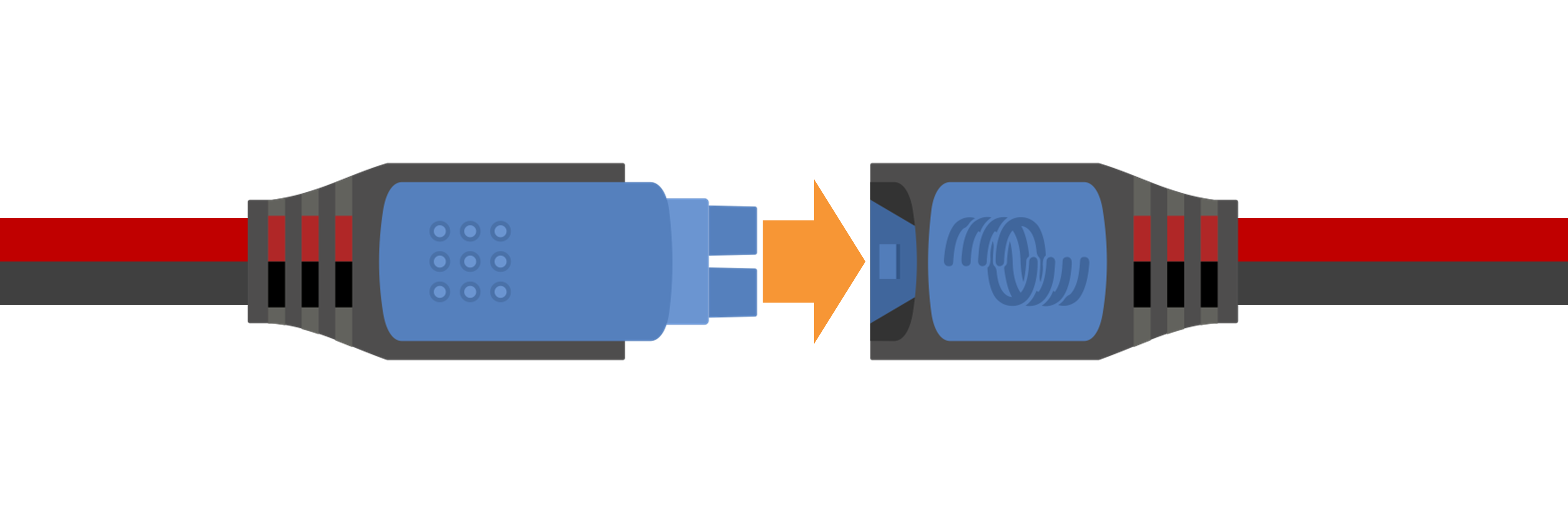

Collegare il tipo di connessione alla batteria del cavo di alimentazione CC richiesto al cablaggio di alimentazione CC del caricabatterie; premere assieme i connettori rapidi corrispondenti finché non si inserisce completamente il nottolino blu.
Se procedente, installare un fusibile in linea o un interruttore automatico di portata adeguata nel cablaggio di alimentazione CC tra il Blue Smart IP65 Charger e la batteria/le batterie, il più vicino possibile a quest’ultima/ultime; per ulteriori informazioni, consultare la sezione "Installazione > Cablaggio > Protezione da sovracorrenti".
Collegare il cablaggio di alimentazione CC alla batteria/alle batterie o al bus di distribuzione del sistema CC; seguire le istruzioni relative al tipo di installazione.
Per installazioni cablate o quando si carica una batteria al di fuori di un veicolo/impianto:
Prima di scollegare il cablaggio della batteria/bus di distribuzione del sistema CC e di collegare il caricabatterie ai morsetti batteria/bus di distribuzione del sistema CC, assicurarsi che il sistema CC sia spento (tutte le sorgenti dei carichi CC e di carica spente/isolate).
Collegare il cavo positivo CC (isolamento rosso) al morsetto positivo (+ ) e il cavo negativo CC (isolamento nero) al morsetto negativo (-); assicurarsi che la polarità dei cavi di connessione sia corretta.
Serrare tutti gli elementi di terminazione del cablaggio in base alle specifiche di coppia del produttore, utilizzando una chiave dinamometrica adeguata e una punta di cacciavite.
Nelle installazioni temporanee, quando si carica una batteria installata in un veicolo e il morsetto negativo (-) della batteria è collegato a terra al telaio del veicolo (convenzionale):
Collegare prima il cavo positivo CC / morsetto batteria (isolamento rosso) direttamente al morsetto positivo della batteria (+).
Quindi, collegare il cavo negativo CC / morsetto batteria (isolamento nero) a un punto di messa a terra adeguato sul telaio del veicolo (non direttamente al morsetto negativo della batteria).
Quando si scollega il caricabatterie, scollegare i cavi CC / i morsetti batteria in ordine inverso rispetto all'ordine di collegamento.
Nelle installazioni temporanee, quando si carica una batteria installata all'interno di un veicolo e il morsetto positivo (+) della batteria è collegato a terra al telaio del veicolo (non convenzionale):
Collegare prima il cavo negativo CC / morsetto batteria (isolamento nero) direttamente al morsetto negativo della batteria (-).
Quindi, collegare il cavo positivo CC / morsetto batteria (isolamento rosso) a un punto di messa a terra adeguato sul telaio del veicolo (non direttamente al morsetto positivo della batteria).
Quando si scollega il caricabatterie, scollegare i cavi CC / i morsetti batteria in ordine inverso rispetto all'ordine di collegamento.
Collegare il cavo di alimentazione CA del Blue Smart IP65 Charger a una presa di corrente; dopo un breve intervallo di tempo, il LED TEST inizia a lampeggiare, finché il caricabatterie non determina se la batteria accetta la carica (per un massimo di 2 minuti).
Avviso
Come riferimento, vengono forniti anche degli schemi di cablaggio che illustrano le più comuni configurazioni di installazione; per ulteriori informazioni, consultare la sezione "Installazione > Schemi".
La gamma Blue Smart IP65 Charger comprende un adeguato cablaggio di alimentazione CC cablato al caricabatterie con opzioni di collegamento batteria/sistema CC intercambiabili; i terminali ad anello M8 e i morsetti della batteria vengono forniti con il caricabatterie.
Come accessorio opzionale, sono disponibili anche i seguenti tipi di collegamento alla batteria con cavo di alimentazione CC intercambiabile:

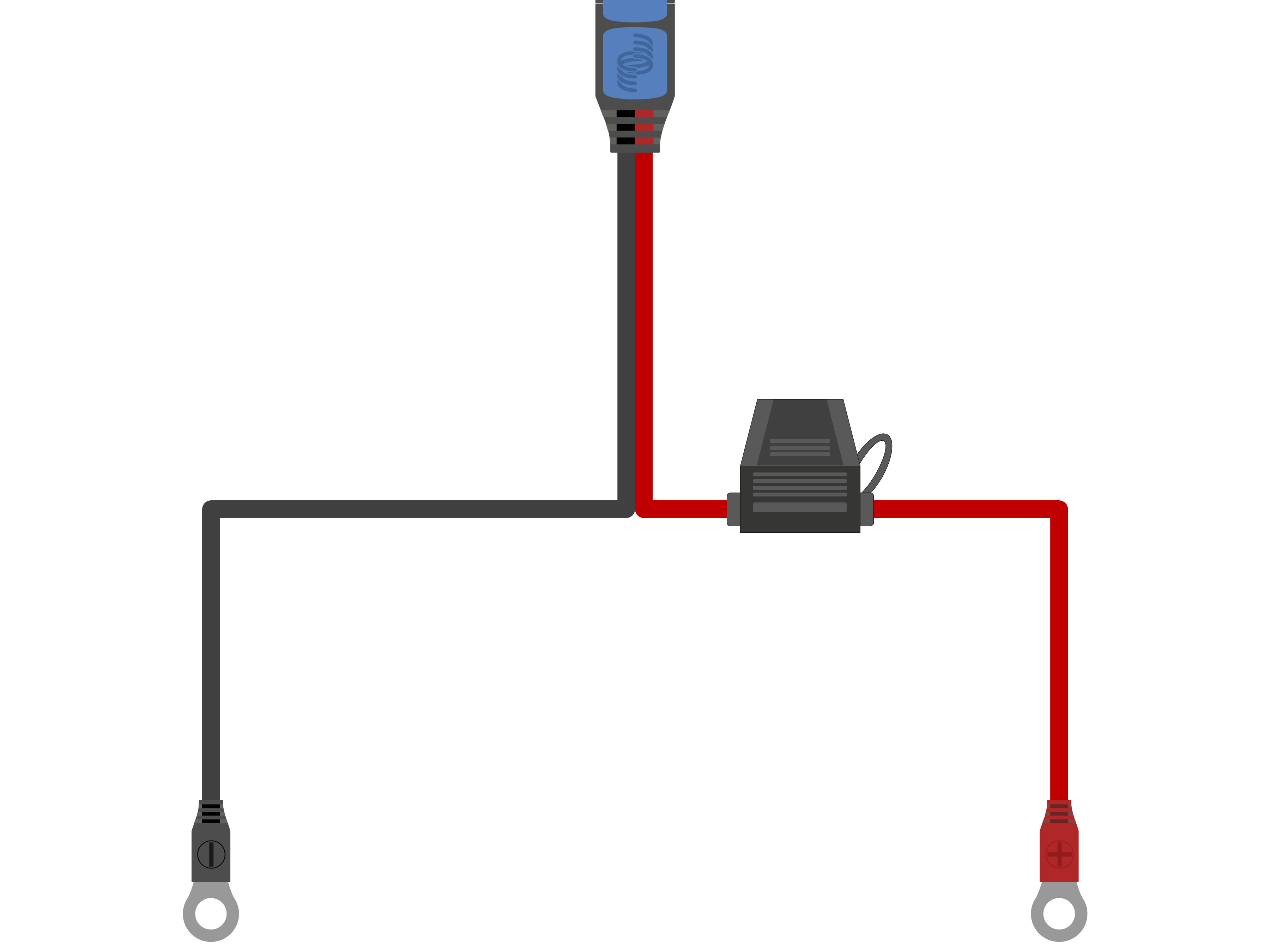

Terminali ad anello M6 con fusibile ATO in linea (fusibile da 30 A incluso) - PN: BPC900100014
Terminali ad anello M8 con fusibile ATO in linea (fusibile da 30 A incluso) - PN: BPC900110014
Connettore rapido per indicatore di batteria da 12 V con terminali ad anello M8 e fusibile ATO in linea (fusibile ATO da 30 A incluso, da usare solo con batterie al piombo) - PN: BPC900120114
Pannello indicatore di batteria da 12 V con terminali ad anello M8 e fusibile ATO in linea (fusibile ATO da 30 A incluso, da usare solo con batterie al piombo) - PN: BPC900110114
Morsetti a molla con fusibile ATO in linea (fusibile da 30 A incluso) - PN: BPC900400014
Spina accendisigari da 12 V con fusibile M205 integrato (fusibile M205 ad rapido da 16 A incluso) - PN: BPC900300014
MagCode 12 V Power Clip (max 15 A) - PN: BPC900500014
Porta magnetica Power Port MagCode (max 15 A) - PN: BPC900520014
Cavo di prolunga da 2 m - PN: BPC900200014
Fare riferimento alla seguente tabella per le dimensioni del cavo di alimentazione CC (sezione trasversale) fornito con ogni modello di Blue Smart IP65 Charger:
Per garantire un funzionamento affidabile e sicuro, si raccomanda di installare un fusibile in linea o un interruttore automatico di potenza adeguata all'interno del cablaggio di alimentazione CC tra il Blue Smart IP65 Charger e le batterie e la batteria/le batterie, posizionato il più vicino possibile a quest’ultima/ultime; ciò è particolarmente importante per gli impianti cablati.
Lo scopo principale di un fusibile o di un interruttore automatico situato vicino alla batteria/alle batterie (fonte di energia) è quello di proteggere il cablaggio e il sistema in caso di guasto da sovracorrente, come un cortocircuito nel cablaggio di alimentazione CC; un fusibile o un interruttore automatico situato nell'unità caricabatterie o nelle vicinanze del cablaggio di alimentazione CC non fornirà protezione da cortocircuito nel tratto di cablaggio non protetto.
In caso di cortocircuito nel cablaggio di alimentazione CC tra la batteria/le batterie e il caricabatterie, la batteria/le batterie sono in grado di fornire un flusso di corrente estremamente elevato attraverso il cablaggio di alimentazione CC, che può provocare un grave surriscaldamento o un eventuale incendio, a meno che la batteria/le batterie (fonte di energia) non vengano scollegate immediatamente da un fusibile o un interruttore automatico adeguato.
Tenere presente che sono disponibili come accessori opzionali altri tipi di connessione alla batteria con cavo di alimentazione CC del Blue Smart IP65 Charger, compresi cavi con un fusibile in linea integrato; per ulteriori informazioni, consultare la sezione "Installazione > Cablaggio > Cavo di alimentazione CC".
Consultare la seguente tabella per sapere il valore nominale del fusibile / interruttore consigliato, in base al modello di caricabatterie:
Avviso
Le raccomandazioni sui valori nominali dei fusibili e degli interruttori di cui sopra si basano su un limite di corrente massima di funzionamento normale del 75 % per il valore nominale minimo dei fusibili e degli interruttori e sulla capacità massima di corrente del relativo cablaggio di alimentazione CC per il valore nominale massimo dei fusibili e degli interruttori; queste raccomandazioni sono generiche e non coprono le complessità di tutti gli impianti e/o di tutti i tipi di fusibili e interruttori. Si prega di consultare un installatore certificato per avere raccomandazioni su impianti specifici e/o complessi.

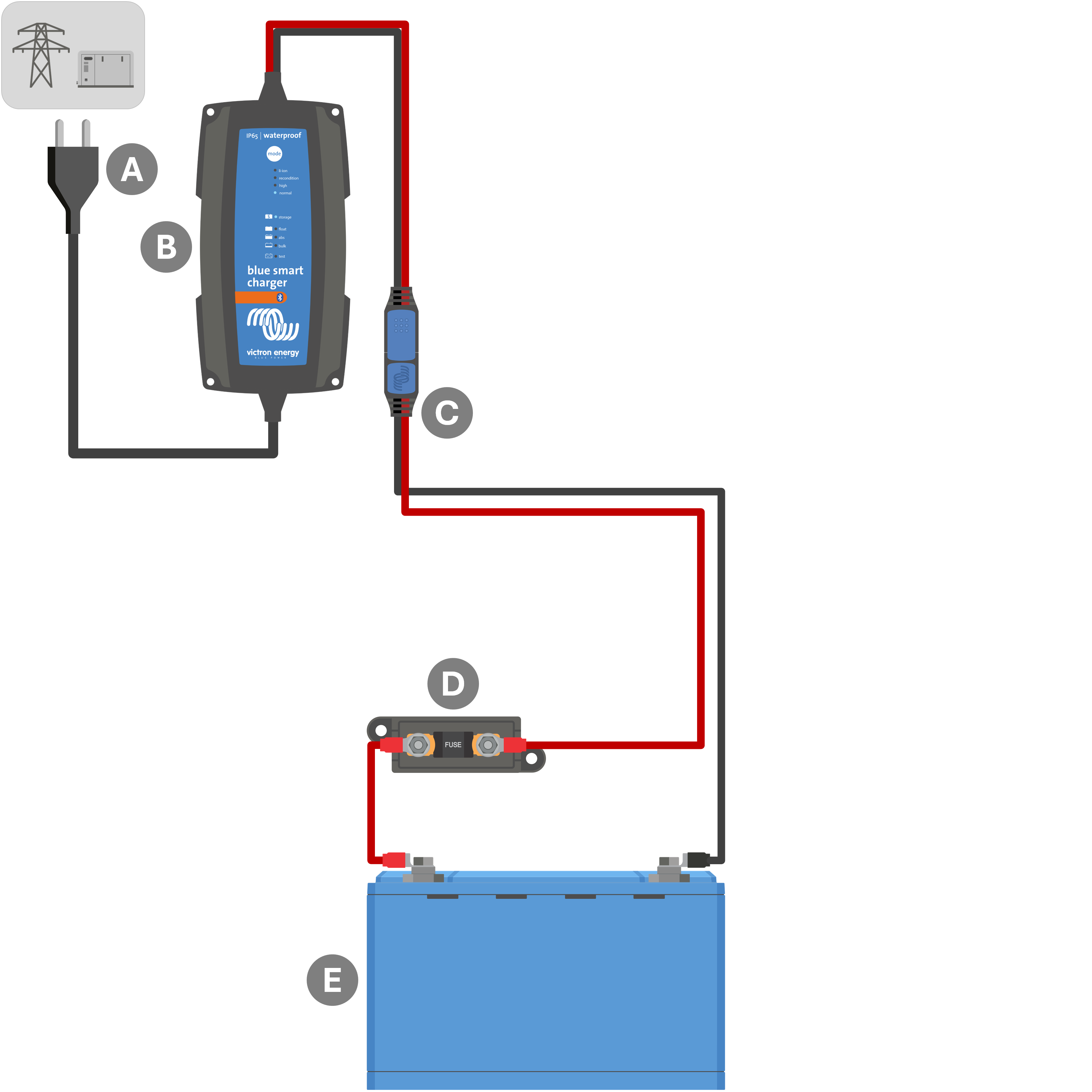

Per collegare il Blue Smart IP65 Charger a una sola batteria / banco batterie, fare riferimento allo schema di cablaggio riportato di seguito:
Chiave | Descrizione |
|---|---|
A | Alimentazione CA (rete elettrica, generatore o inverter) |
B | Blue Smart IP65 Charger |
C | Collegamento alla batteria del cavo di alimentazione CC intercambiabile con terminali ad anello (sono disponibili come accessori opzionali altri tipi di collegamento alla batteria; per ulteriori informazioni, consultare la sezione "Installazione > Cablaggio > Cavo di alimentazione CC") |
D | Fusibile / interruttore (posizionare il più vicino possibile alla batteria) |
E | Batteria / Banco batterie |

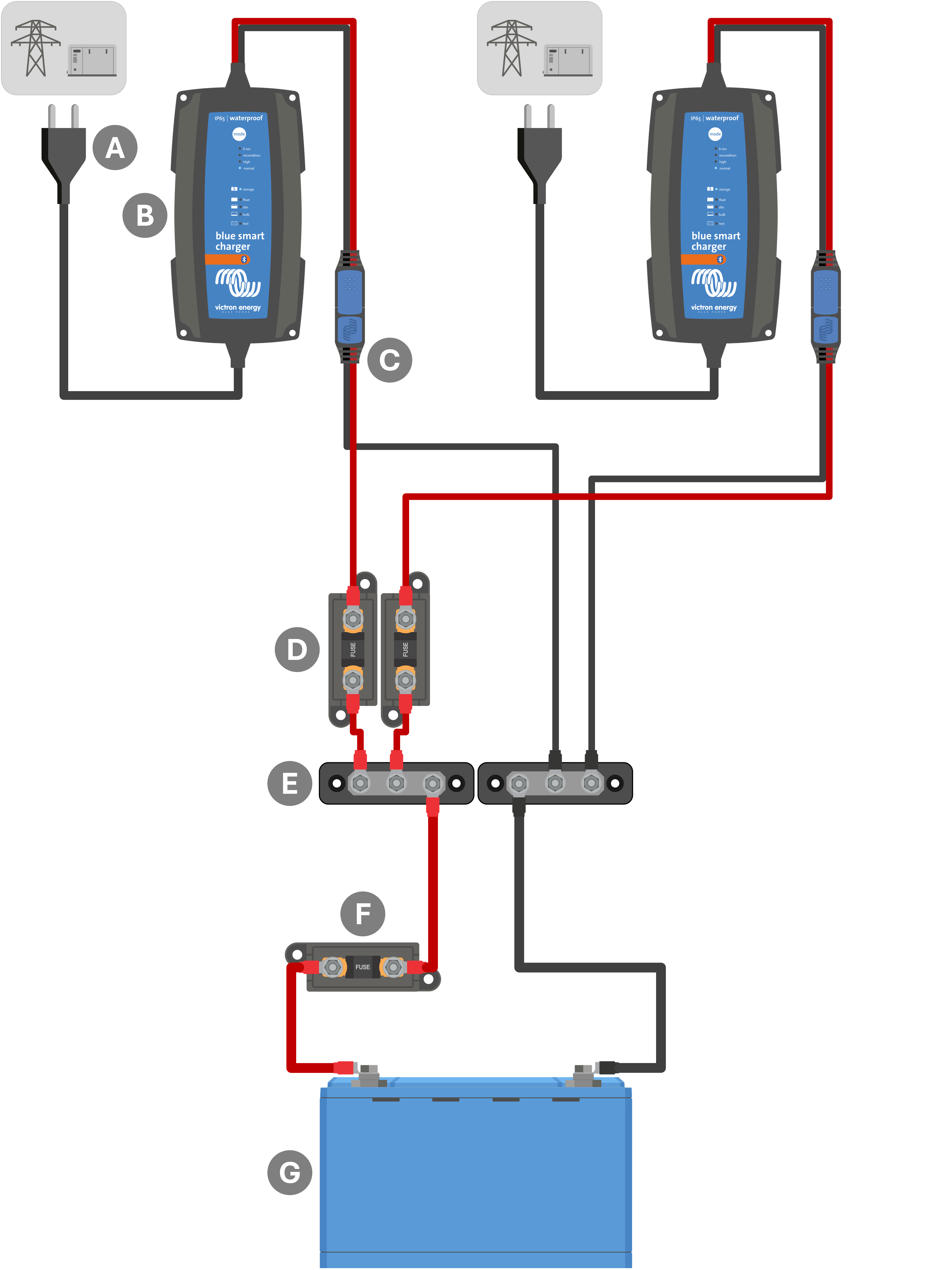

Per collegare vari Blue Smart IP65 Charger in parallelo a una sola batteria / banco batterie, fare riferimento allo schema di cablaggio riportato di seguito:
Chiave | Descrizione |
|---|---|
A | Alimentazione CA x2 (rete elettrica, generatore o inverter) |
B | Blue Smart IP65 Chargers x2 |
C | Collegamento alla batteria del cavo di alimentazione CC intercambiabile con terminali ad anello (sono disponibili come accessori opzionali altri tipi di collegamento alla batteria; per ulteriori informazioni, consultare la sezione "Installazione > Cablaggio > Cavo di alimentazione CC") |
D | Fusibili / interruttori x 2 (posizionare il più vicino possibile al busbar CC positivo) |
E | Sistema di sbarre CC positivo e negativo |
F | Fusibile / interruttore (posizionare il più vicino possibile alla batteria) |
G | Batteria / Banco batterie |
Avviso
Tutti i Blue Smart IP65 Chargers collegati in parallelo devono avere le stesse impostazioni di carica.
