Ładowarki serii Blue Smart IP65 Charger zaprojektowano z myślą o wykorzystaniu ich jako ładowarek przenośnych, lecz można je również zamontować na stałe wykorzystując uchwyty montażowe znajdujące się u podstawy ładowarki.
Przed rozpoczęciem montażu, należy sprawdzić, czy zapewniono odpowiednie i bezpieczne miejsce biorąc pod uwagę poniższe uwagi:
Ładowarkę należy zamontować w miejscu zapewniającym naturalną cyrkulację powietrza/wentylację. W przypadku utrudnionej cyrkulacji powietrza, należy rozważyć montaż wentylatora.
Należy zapewnić swobodny dostęp do miejsca, gdzie zamontowano ładowarkę; zalecana minimalna odległość poniżej i powyżej ładowarki wynosi 100 mm.
Ładowarkę należy zainstalować na niepalnym podłożu w miejscu, gdzie nie znajdują się w pobliżu jakiekolwiek przedmioty wrażliwe na wysoką temperaturę. Nagrzewanie się ładowarki podczas pracy jest normalnym zjawiskiem.
Ładowarkę należy zainstalować w miejscu chroniącym przed oddziaływaniem czynników atmosferycznych takich, jak woda, wysoka wilgotność i pyły, a także z dala od łatwopalnych cieczy lub gazów.
Ładowarki nie należy instalować lub ustawiać na akumulatorze, bezpośrednio powyżej akumulatora lub w szczelnym przedziale, w którym znajduje się akumulator. Akumulator może wydzielać wybuchowe gazy.
Zakrywanie górnej części obudowy ładowarki lub ustawianie jakichkolwiek przedmiotów na ładowarce jest niedozwolone.
W przypadku instalacji stałych Blue Smart IP65 Charger zamontuj pionowo, w taki sposób by kabel zasilający prądu przemiennego był skierowany ku dołowi; przymocuj odpowiednimi śrubami przez przełożonymi przez otwory montażowe.
Urządzenie należy przykręcić śrubami z łbem walcowym/kołnierzowym (nie należy stosować śrub z łbami stożkowymi płaskimi ), o średnicy zewnętrznej gwintu śrub dopasowanej do wewnętrznej średnicy otworów (średnica zewnętrzna maks. ~3 mm celem zapewnienia luźnego pasowania).
Aby ułatwić instalację, zaleca się zawieszenie urządzenia za pomocą 2 górnych śrub (pozostawić łby śrub ~3 mm od powierzchni) a następnie wkręcenie 2 dolnych śrub, zanim wkręcone zostaną wszystkie 4 zabezpieczające śruby.
Dokręcając śruby montażowe nie należy stosować nadmiernej siły, gdyż grozi to uszkodzeniem plastikowych kołnierzy montażowych.

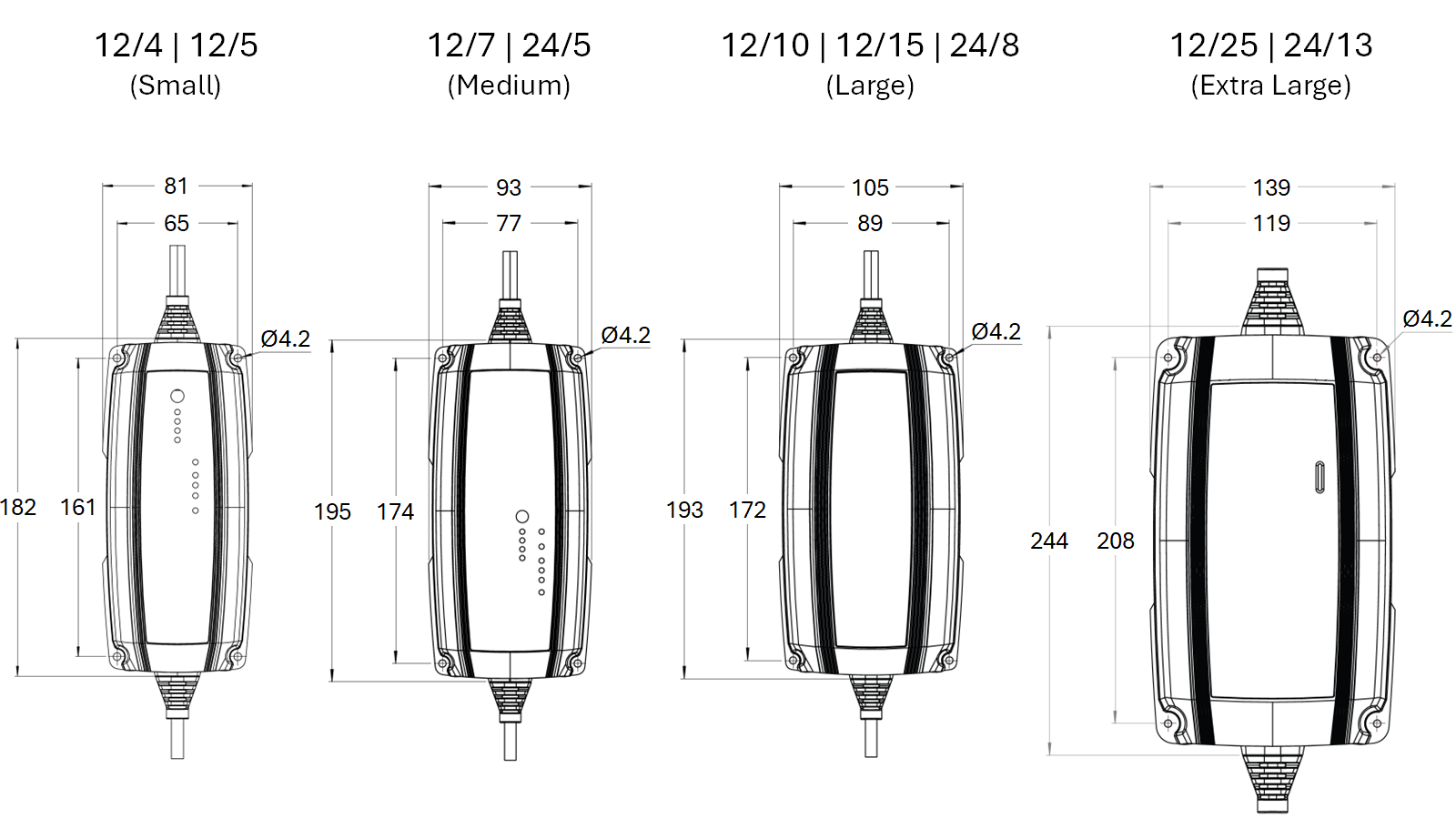

Wymiary montażowe podano na rysunku poniżej:

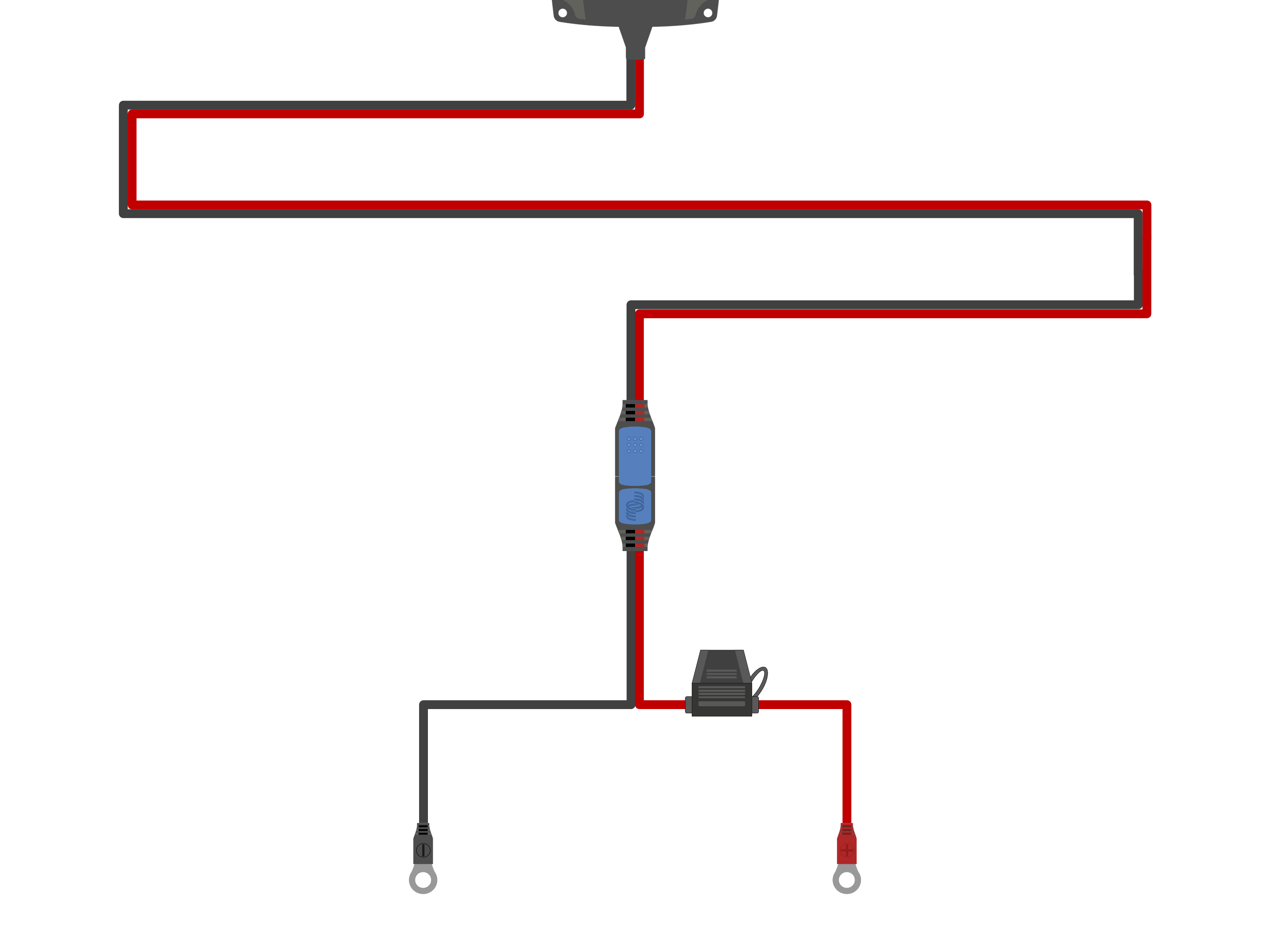

Seria Blue Smart IP65 Charger obejmuje odpowiednie okablowanie zasilania prądem stałym podłączone przewodowo do ładowarki z wymiennymi opcjami podłączenia akumulatora / systemu zasilania prądem stałym; więcej informacji można znaleźć w sekcji „Instalacja > Okablowanie > Przewód zasilania prądem stałym”.

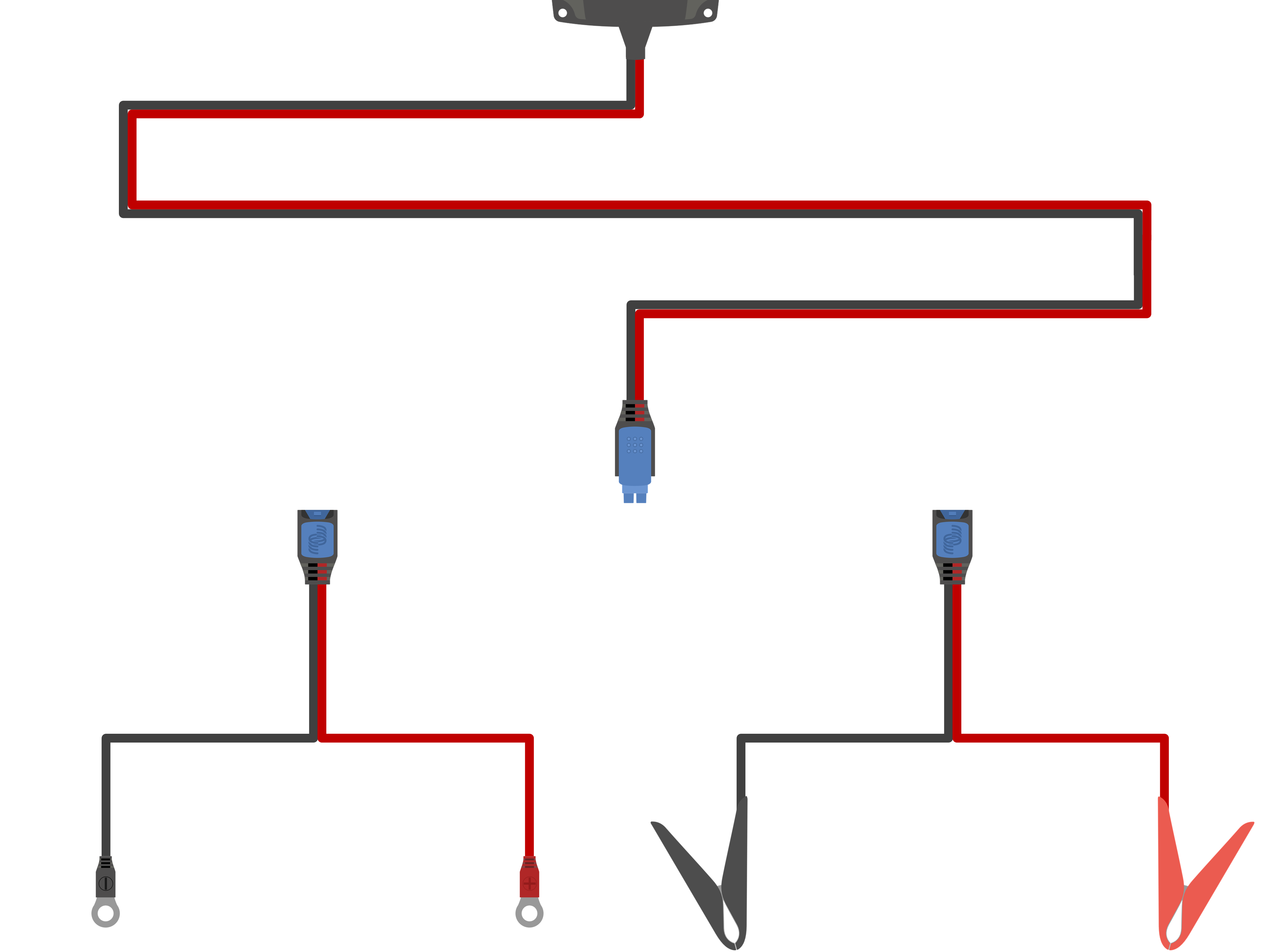

Wybierz typ połączenia akumulatora z wymiennym przewodem zasilania prądem stałym wymagany do instalacji; zaciski pierścieniowe M8 i zaciski akumulatora są dostarczane wraz z ładowarką.
Inne wymienne typy połączeń akumulatora z przewodem zasilania prądem stałym i przewody przedłużające są dostępne jako akcesoria opcjonalne; więcej informacji można znaleźć w sekcji „Instalacja > Okablowanie > Przewód zasilania prądem stałym”.

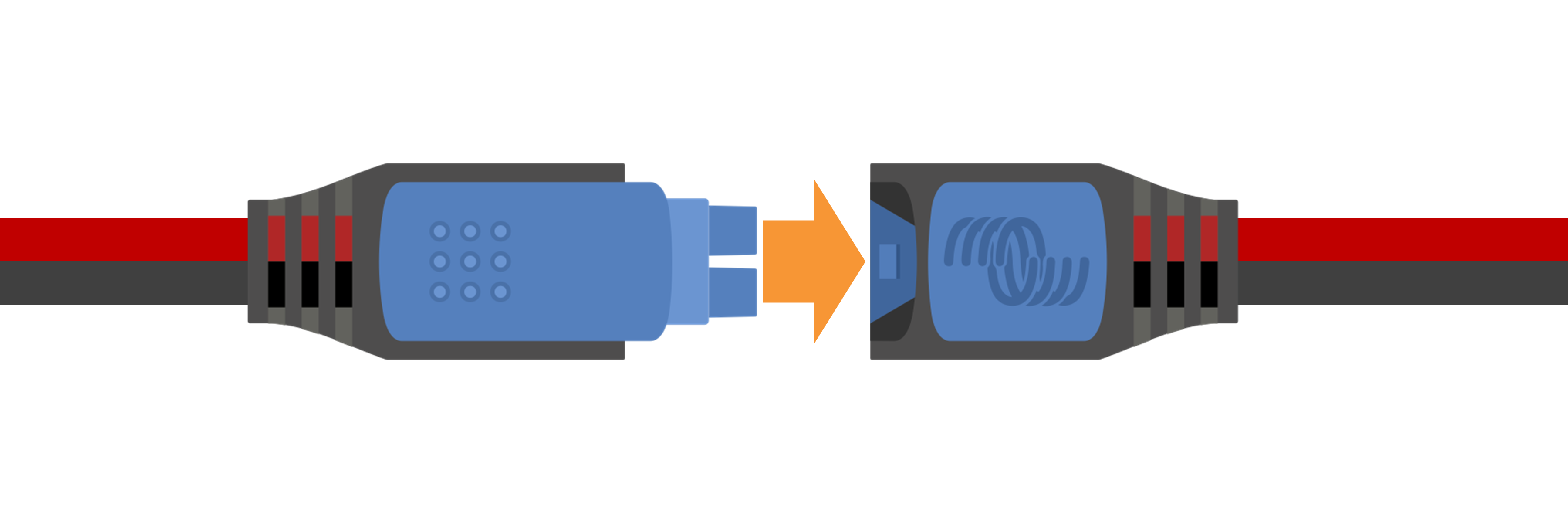

Podłącz wymagany typ złącza akumulatorowego przewodu zasilania prądem stałym do okablowania zasilania prądem stałym podłączonego przewodowo do ładowarki; dociśnij współpracujące szybkozłącza, aż niebieski zatrzask w pełni zaskoczy.
W stosownych przypadkach, należy zainstalować bezpiecznik liniowy lub wyłącznik automatyczny o odpowiedniej wartości znamionowej w okablowaniu zasilania prądem stałym między urządzeniem Blue Smart IP65 Charger a akumulatorem/akumulatorami, umieszczony jak najbliżej akumulatora/akumulatorów; więcej informacji można znaleźć w sekcji „Instalacja > Okablowanie > Zabezpieczenie nadprądowe”.
Podłącz przewody zasilające prądu stałego do akumulatora/akumulatorów lub magistrali dystrybucyjnej instalacji prądu stałego - postępuj zgodnie z instrukcjami dotyczącymi danego rodzaju instalacji.
W przypadku instalacji z podłączeniem przewodowym lub ładowania akumulatora poza pojazdem/instalacją:
Przed odłączeniem istniejącego okablowania magistrali dystrybucyjnej akumulatora/instalacji prądu stałego i podłączeniem ładowarki do zacisków akumulatora/ instalacji prądu stałego należy sprawdzić, czy instalacja prądu stałego jest wyłączona (wszystkie odbiorniki prądu stałego i źródła ładowania wyłączone/odizolowane).
Plusowy przewód prądu stałego (czerwona izolacja) podłącz do zacisku plusowego (+ ), a minusowy przewód prądu stałego (czarna izolacja) do zacisku minusowego (-). Sprawdź, czy polaryzacja okablowania jest prawidłowa.
Dokręć wszystkie elementy osprzętu do zakończeń przewodów zgodnie ze specyfikacjami producenta, używając odpowiedniego klucza dynamometrycznego i końcówki nasadowej/śrubokręta.
W przypadku instalacji tymczasowych podczas ładowania akumulatora zainstalowanego w pojeździe, a minusowy (-) zacisk akumulatora jest uziemiony do podwozia pojazdu (konwencjonalnie):
W pierwszej kolejności podłącz plusowy przewód prądu stałego/zacisk akumulatora (czerwona izolacja) bezpośrednio do plusowego (+) zacisku akumulatora.
Następnie podłącz minusowy przewód prądu stałego/zacisk akumulatora (czarna izolacja) do odpowiedniego punktu uziemienia na podwoziu pojazdu (nie bezpośrednio do minusowego zacisku akumulatora).
Odłączając ładowarkę, przewody prądu stałego/zaciski akumulatora odłącz w odwrotnej kolejności niż w przypadku podłączania.
W przypadku instalacji tymczasowych podczas ładowania akumulatora zainstalowanego w pojeździe, gdy plusowy (+) zacisk akumulatora jest uziemiony do podwozia pojazdu (niekonwencjonalne):
W pierwszej kolejności podłącz minusowy kabel prądu stałego/zacisk akumulatora (czarna izolacja) bezpośrednio do minusowego (-) zacisku akumulatora.
Następnie podłącz plusowy kabel prądu stałego/zacisk akumulatora (czerwona izolacja) do odpowiedniego punktu uziemienia na podwoziu pojazdu (nie bezpośrednio do dodatniego zacisku akumulatora).
Odłączając ładowarkę, przewody prądu stałego/zaciski akumulatora odłącz w odwrotnej kolejności niż w przypadku podłączania.
Podłącz przewód zasilający prądu przemiennego urządzenia Blue Smart IP65 Charger do gniazda zasilania; po krótkim czasie dioda LED TEST zacznie migać, dopóki ładowarka nie ustali, czy akumulator został pomyślnie naładowany (przez maksymalnie 2 minuty).
Uwaga
Przykładowe schematy okablowania przedstawiające większość typowych konfiguracji instalacji są również dostępne w celach poglądowych; więcej informacji podano w rozdziale „Instalacja > Schematy”.

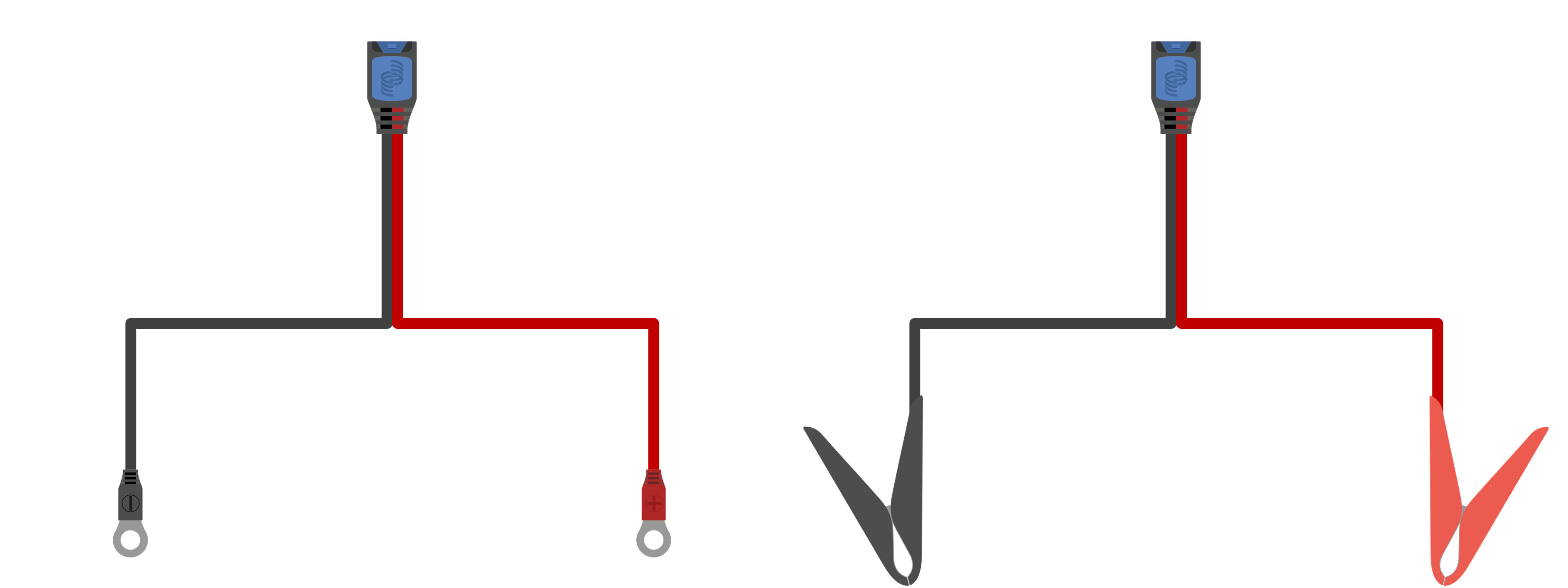

Seria Blue Smart IP65 Charger obejmuje odpowiednie okablowanie zasilania prądem stałym podłączone przewodowo do ładowarki z wymiennymi opcjami podłączenia akumulatora / systemu zasilania prądem stałym; zaciski pierścieniowe M8 i zaciski akumulatora są dostarczane wraz z ładowarką.
Jako akcesoria opcjonalne dostępne są również następujące wymienne typy połączeń akumulatora z przewodem zasilania prądem stałym:

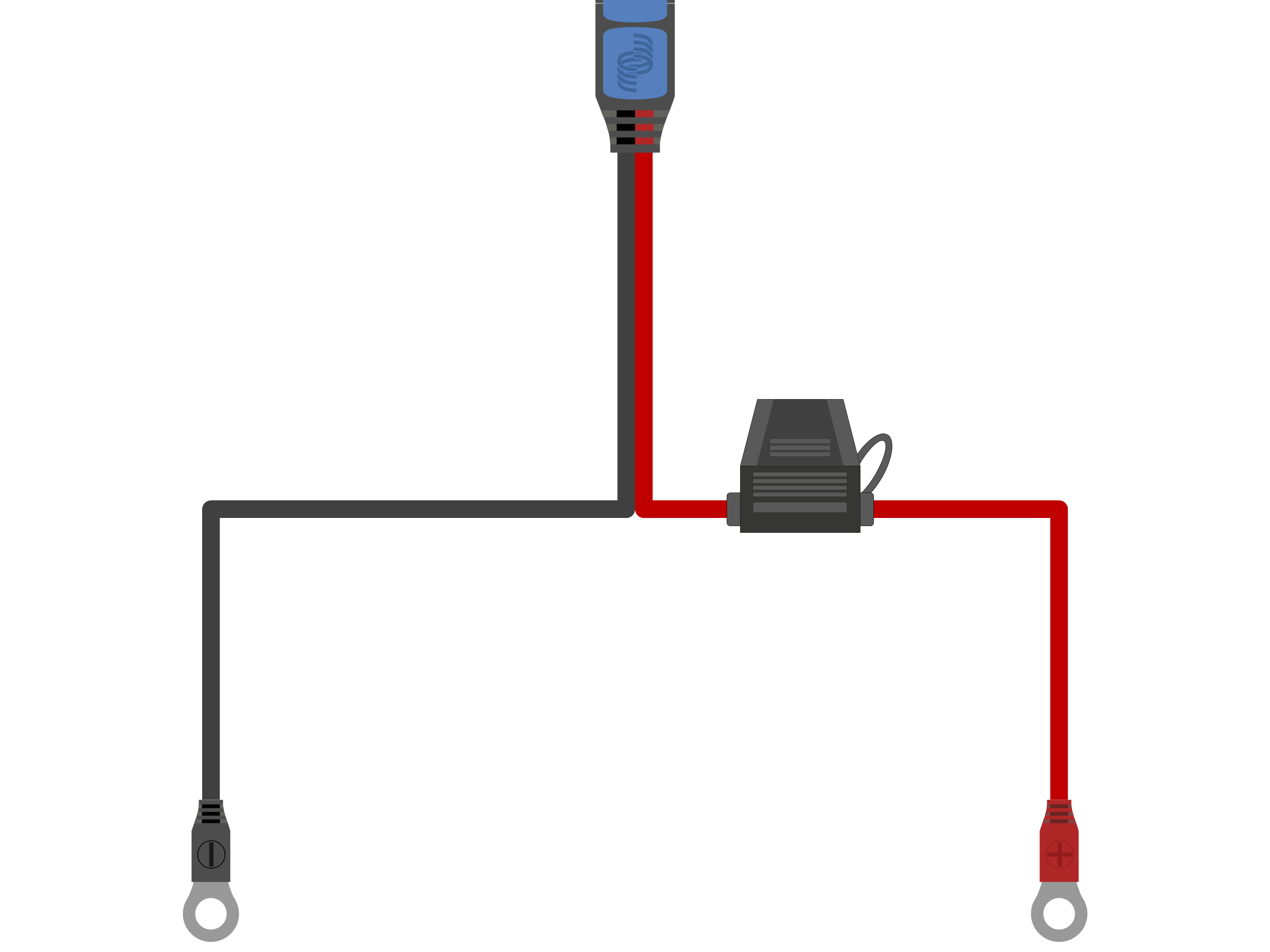

Zaciski pierścieniowe M6 z wbudowanym bezpiecznikiem ATO (bezpiecznik 30 A w zestawie) – Numer artykułu: BPC900100014
Zaciski pierścieniowe M8 z wbudowanym bezpiecznikiem ATO (bezpiecznik 30 A w zestawie) – Numer artykułu: BPC900110014
Szybkozłączka wskaźnika akumulatora 12 V z zaciskami pierścieniowymi M8 i wbudowanym bezpiecznikiem ATO (w zestawie bezpiecznik ATO 30 A, tylko do użytku z akumulatorami kwasowo-ołowiowymi) – Numer artykułu: BPC900120114
Panel wskaźnika akumulatora 12 V z zaciskami pierścieniowymi M8 i wbudowanym bezpiecznikiem ATO (w zestawie bezpiecznik ATO 30 A, tylko do użytku z akumulatorami kwasowo-ołowiowymi) – Numer artykułu: BPC900110114
Zaciski sprężynowe z wbudowanym bezpiecznikiem ATO (bezpiecznik 30 A w zestawie) – Numer artykułu: BPC900400014
Wtyczka zapalniczki 12 V z wbudowanym bezpiecznikiem M205 (w zestawie szybki bezpiecznik 16 A M205) – Numer artykułu: BPC900300014
Zacisk zasilania MagCode 12 V (maks. 15 A) – Numer artykułu: BPC900500014
Port zasilania MagCode (maks. 15 A) – Numer artykułu: BPC900520014
Przedłużacz o długości 2 m – Numer artykułu: BPC900200014
W poniższej tabeli podano rozmiar/przekrój przewodu zasilania prądem stałym (przekrój poprzeczny) dostarczanego z każdym modelem Blue Smart IP65 Charger:
Aby zapewnić niezawodne i bezpieczne działanie, ważne jest, aby zainstalować bezpiecznik liniowy lub wyłącznik automatyczny o odpowiedniej wartości znamionowej w linii z okablowaniem zasilania prądem stałym między Blue Smart IP65 Charger i akumulatorem/akumulatorami, jak najbliżej akumulatora/akumulatorów; jest to szczególnie ważne w przypadku instalacji przewodowych.
Głównym celem bezpiecznika liniowego lub wyłącznika automatycznego umieszczonego w pobliżu akumulatora/akumulatorów jest ochrona okablowania i systemu w przypadku usterki nadprądowej, takiej jak zwarcie w okablowaniu zasilania prądem stałym; bezpiecznik lub wyłącznik automatyczny umieszczony w ładowarce lub w pobliżu w okablowaniu zasilania prądem stałym nie zapewni ochrony przed zwarciem na niezabezpieczonym odcinku okablowania.
W przypadku zwarcia w okablowaniu zasilania prądem stałym między akumulatorem/akumulatorami a ładowarką, akumulator/akumulatory są w stanie zapewnić bardzo wysoki przepływ prądu przez okablowanie zasilania prądem stałym, co może spowodować poważne przegrzanie okablowania lub potencjalnie pożar, chyba że akumulator / akumulatory (źródło energii) zostaną natychmiast odłączone za pomocą odpowiedniego bezpiecznika lub wyłącznika automatycznego.
Należy pamiętać, że jako opcjonalne akcesorium dostępne są inne typy wymiennych przewodów zasilania prądem stałym Blue Smart IP65 Charger, w tym przewody z wbudowanym bezpiecznikiem; więcej informacji można znaleźć w sekcji „Instalacja > Okablowanie > Przewód zasilania prądem stałym”.
Zalecane wartości znamionowe bezpiecznika / wyłącznika automatycznego, w zależności od modelu ładowarki, znajdują się w poniższej tabeli:
Uwaga
Powyższe zalecenia dotyczące bezpieczników / wyłączników automatycznych opierają się na 75 % maksymalnego normalnego limitu prądu roboczego dla minimalnej wartości bezpiecznika / wyłącznika automatycznego i maksymalnej wydajności prądowej odpowiedniego rozmiaru / przekroju okablowania zasilania prądem stałym dla maksymalnej wartości bezpiecznika / wyłącznika automatycznego; zalecenia te są ogólne i nie obejmują zawiłości wszystkich instalacji i / lub typów bezpieczników / wyłączników automatycznych, należy skonsultować się z certyfikowanym instalatorem w celu uzyskania wskazówek dotyczących konkretnych i / lub złożonych instalacji.

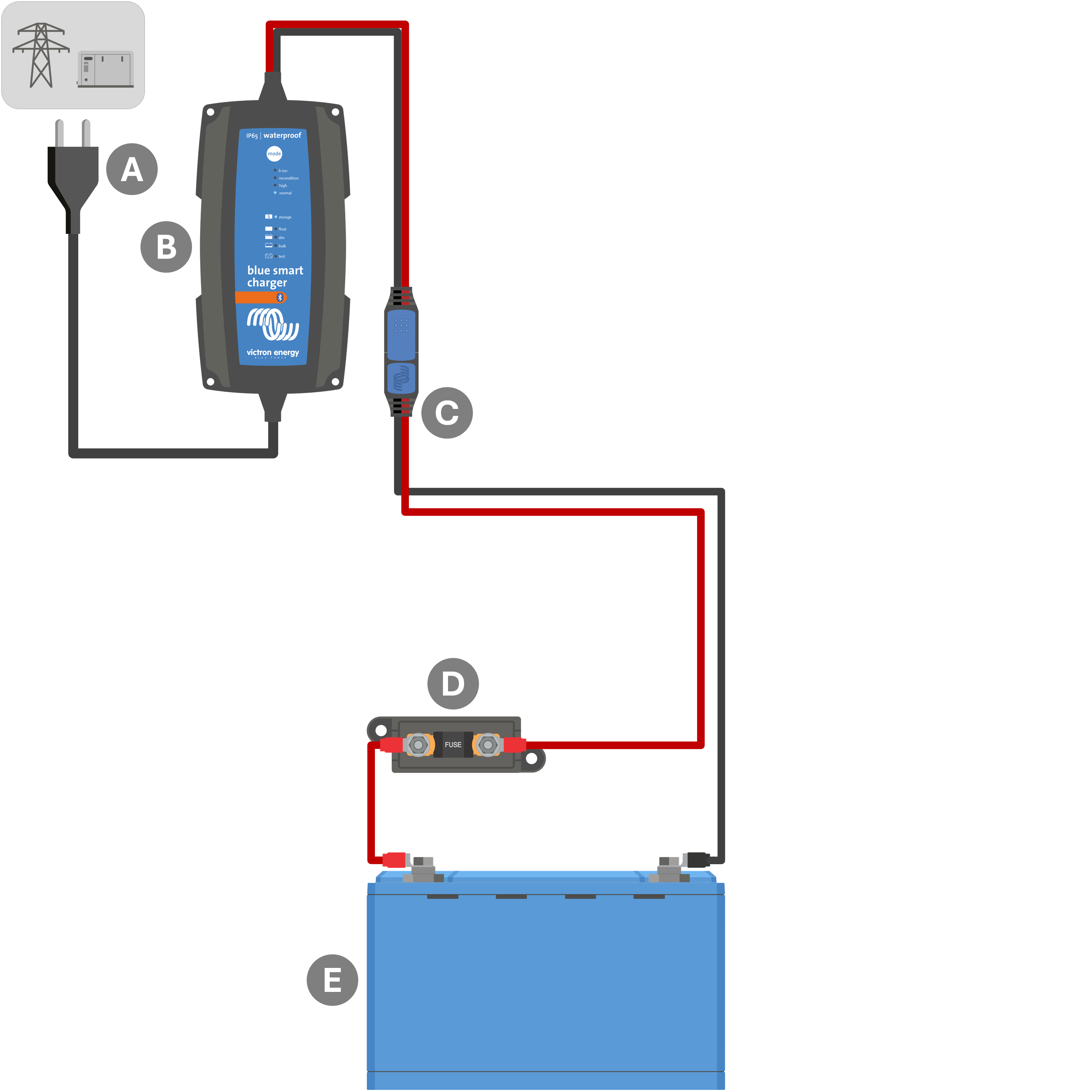

Sposób podłączenia Blue Smart IP65 Charger do pojedynczego akumulatora/baterii akumulatorowej przedstawiono na poniższym schemacie:
Legenda | Opis |
|---|---|
A | Zasilanie prądem przemiennym (sieć energetyczna, generator lub falownik) |
B | Blue Smart IP65 Charger |
C | Wymienny przewód zasilania prądem stałym z połączeniem akumulatora za pomocą zacisków pierścieniowych (inne typy połączeń akumulatora są dostępne jako akcesoria opcjonalne; więcej informacji można znaleźć w sekcji „Instalacja > Okablowanie > Przewód zasilania prądem stałym”) |
D | Bezpiecznik / wyłącznik automatyczny (zlokalizowany jak najbliżej akumulatora) |
E | Akumulator / bateria akumulatorów |

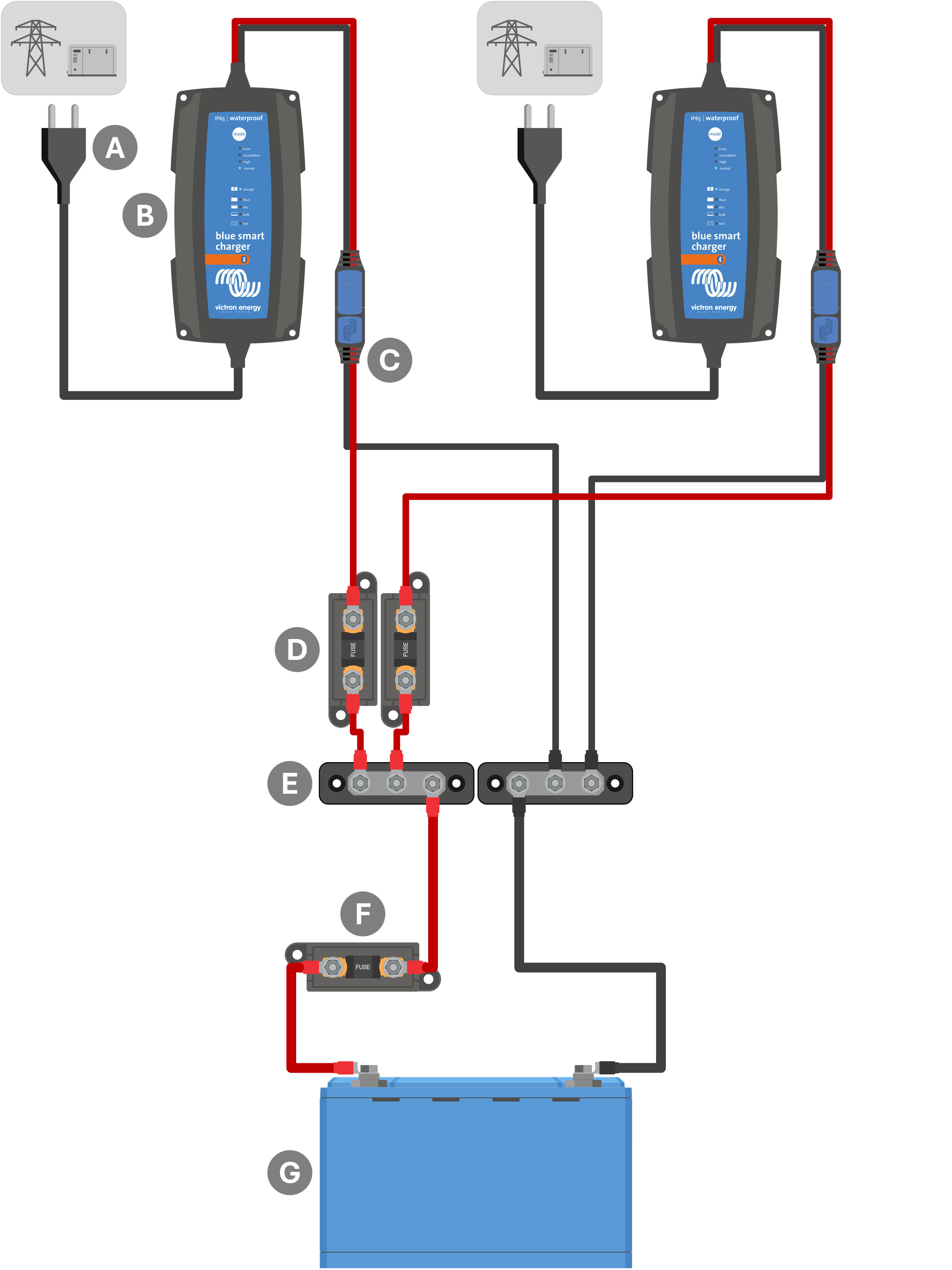

Sposób podłączenia kilku Blue Smart IP65 Charger w układzie równoległym do pojedynczego akumulatora/baterii akumulatorowej przedstawiono na poniższym schemacie:
Legenda | Opis |
|---|---|
A | Zasilanie prądem przemiennym x2 (sieć energetyczna, generator lub falownik) |
B | Blue Smart IP65 Chargers x2 |
C | Wymienny przewód zasilania prądem stałym z połączeniem akumulatora za pomocą zacisków pierścieniowych (inne typy połączeń akumulatora są dostępne jako akcesoria opcjonalne; więcej informacji można znaleźć w sekcji „Instalacja > Okablowanie > Przewód zasilania prądem stałym”) |
D | Bezpieczniki / wyłączniki x2 (umieść jak najbliżej plusowej magistrali zasilającej prądu stałego) |
E | Dodatnia i ujemna szyna zbiorcza prądu stałego |
F | Bezpiecznik / wyłącznik automatyczny (zlokalizowany jak najbliżej akumulatora) |
G | Akumulator / bateria akumulatorów |
Uwaga
Wszystkie Blue Smart IP65 Charger połączone równolegle muszą mieć takie same ustawienia ładowania.
