2. Pikaopas
Blue Smart IP65 Charger -mallisto on suunniteltu käytettäväksi siirrettävänä laturina, mutta se voidaan asentaa kiinteästi laturin pohjassa olevilla asennuskielekkeillä.
Etsi/valmistele sopiva ja turvallinen asennuspaikka laturille palamattomalta alustalta siten, että laturin ympärillä on vähintään 10 cm vapaata tilaa ja hyvä ilmanvaihto/tuuletus. Älä asenna tai sijoita/käytä laturia akun päällä, suoraan akun yläpuolella tai suljetussa kotelossa akun kanssa.
Kiinteissä asennuksissa asenna Blue Smart IP65 Charger pystysuuntaisesti siten, että liitännät osoittavat alaspäin. Kiinnitä asianmukaisilla kupukanta-/laipparuuveilla asennusreikien/-urien läpi.

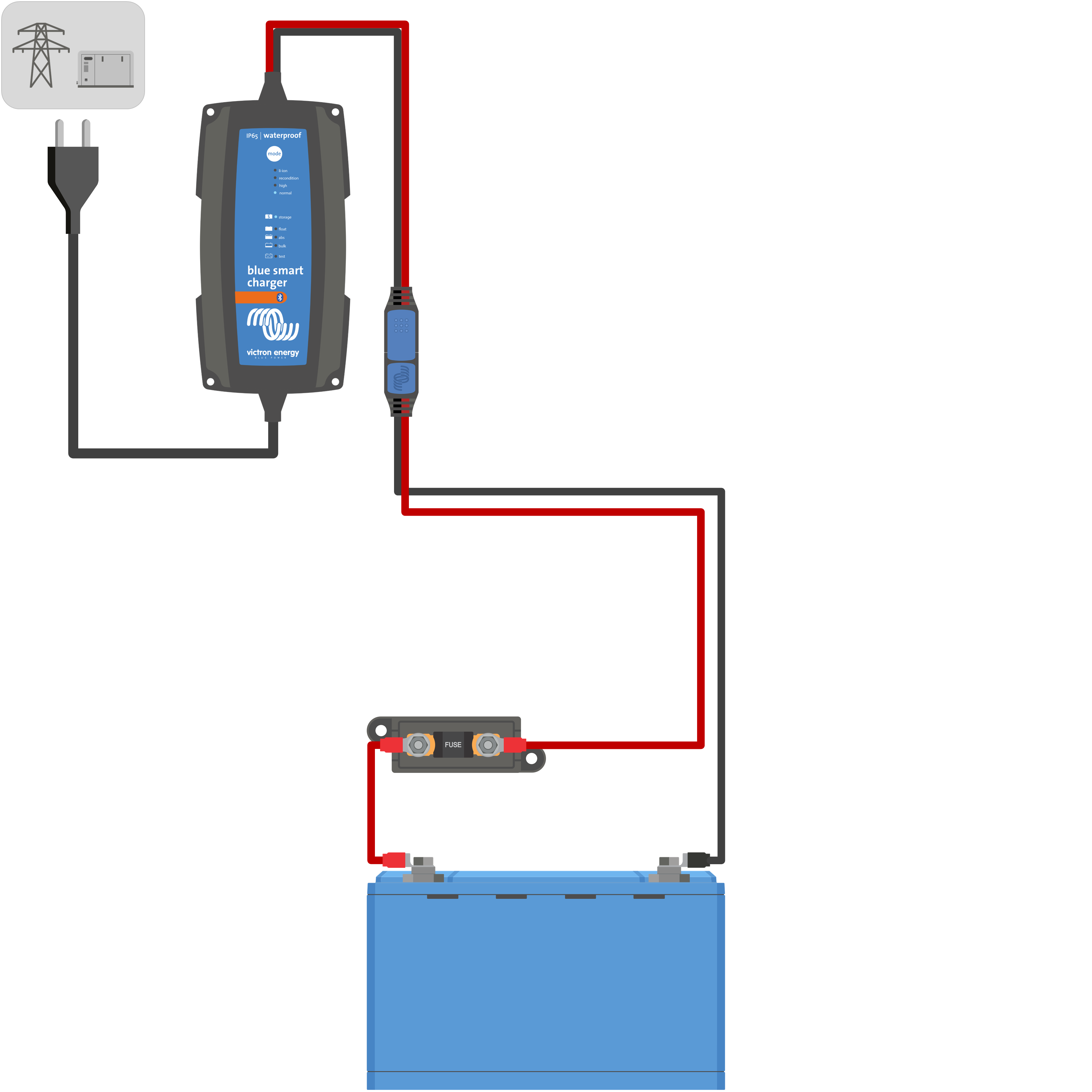

Valitse asennuksessa tarvittava vaihdettava tasavirtakaapelin päätyliitin (M8-rengaliittimet tai akkukengät) ja kytke se laturin tasavirtakaapeliin (työnnä yhdistettävät liittimet yhteen, kunnes sininen salpa kiinnittyy) ja akkuun tai tasavirtajärjestelmän virtakiskoon.
Ajoneuvoon asennetun akun lataamiseen on saatavilla erilliset johtokytkentäohjeet. Katso lisätietoja kohdasta Asentaminen > Johdotus.
Kytke Blue Smart IP65 Charger -laitteen vaihtovirtakaapeli pistorasiaan: hetken kuluttua TEST-merkkivalo alkaa vilkkua ja laturi määrittää, pystyykö akku ottamaan vastaan latausta (tämä vaihe kestää enintään 2 minuuttia).
Valitse akun tyypille ja kapasiteetille sopivimmat lataustila ja latausvirran raja-arvo.
Asetus laturista käsin:
Paina (ja vapauta) MODE-painike Blue Smart IP65 Charger -laitteessa sopivimman lataustilan selaamista ja valintaa varten. Lataustilat ovat normal (normaali), normal + recondition (normaali + elvytys), high (korkea), high + recondition (korkea + elvytys) tai li-ion (litiumioni).
Valitun lataustilan (NORMAL / HIGH / LI-ION) merkkivalo syttyy ja RECONDITION-merkkivalo syttyy, jos elvytys on valittuna.
Jos suurin nimellisvirta on liian korkea, valitse matalan latausvirran tila. Katso lisätietoja kohdasta Asetus > Asetus laturista käsin.
Asetus VictronConnect-sovelluksella:
Avaa VictronConnect-sovellus Bluetooth-laitteella (matkapuhelin tai tabletti), valitse Blue Smart IP65 Charger laiteluettelon Paikallinen-sivulta ja muodosta yhteys laitteeseen (oletusarvoinen PIN-koodi lukee laturin back-tarrassa, mutta jos tarraa ei ole, koodi on 000000).
Avaa asetussivu valitsemalla Asetukset-kuvake (oikeassa yläkulmassa oleva hammaspyöräkuvake).
Valitse lataustavan esivalintavalikosta akulle parhaiten sopiva integroitu lataustila. Lataustilat ovat normal (normaali), normal + recondition (normaali + elvytys), high (korkea), high + recondition (korkea + elvytys) tai li-ion (litiumioni).
Jos suurin nimellisvirta on liian korkea, valitse matalan latausvirran tila. Katso lisätietoja kohdasta Asetus > Asetus VictronConnect-sovelluksella.
Kaikki asetukset tallennetaan ja ne pysyvät muistissa, vaikka laturi kytkettäisiin irti verkkovirrasta tai akusta.
Kun ABS-merkkivalo syttyy, laturi on siirtynyt absorptiolataukseen (alkulataus on suoritettu). Akun lataustaso on tässä vaiheessa noin 80 % (tai >95 %, jos kyseessä on litiumioniakku) ja se voidaan tarvittaessa ottaa käyttöön.
Kun FLOAT-merkkivalo syttyy, laturi on siirtynyt ylläpitolataukseen (absorptiolataus on suoritettu). Akku on tässä vaiheessa täysin ladattu (100 %) ja se voidaan ottaa käyttöön.
Kun STORAGE-merkkivalo syttyy, laturi on siirtynyt varastointilataukseen (ylläpitolataus on päättynyt). Akku voidaan jättää jatkuvaan lataukseen pidemmäksi aikaa akun pitämiseksi täysin ladatussa tilassa.
Lopeta lataaminen kytkemällä vaihtovirtakaapelin virransyöttö pois.
