7. Valvonta

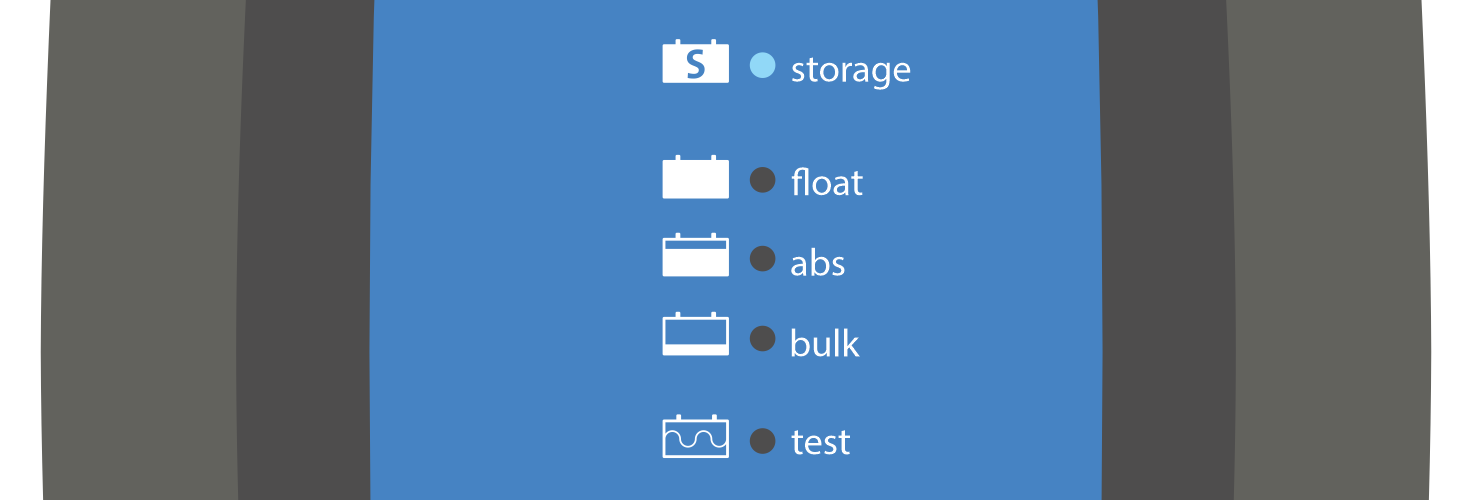

7.1. LED-merkkivalot:
7.1.1. Toimintatilat
Blue Smart IP65 Charger-laitteen merkkivalot ilmoittavat nykyisen lataustilan ja muita toimintatietoja.
Katso lisätietoja merkkivaloista alla olevasta taulukosta:
7.2. VictronConnect
Blue Smart IP65 Charger-laitteen toimintatietoja voidaan valvoa reaaliajassa ja/tai lataussyklin valmistuttua Bluetooth-laitteella (matkapuhelin tai tabletti), jossa on VictronConnect-sovellus. Näihin lukeutuvat reaaliaikaiset toimintatiedot, kuten laturin lähtöjännite, lähtövirta, nykyinen latausvaihe, lataussyklin tilastotiedot, varoitukset, hälytykset ja vikakoodit.
Kun laturiin muodostetaan Bluetooth-yhteys, tarkat tiedot ovat saatavilla kolmesta yleisnäkymästä (TILA, KAAVIO ja HISTORIA). Jokainen näkymä sisältää erilaiset valvonta- tai historiatiedot 40 viimeisen lataussyklin ajalta. Voit valita haluamasi näkymän joko valitsemalla asianomaisen otsikon tai sipaisemalla näkymien välillä.
Voit myös tarkastella ja valvoa tärkeitä tietoja ja ilmoituksia suoraan VictronConnect-laiteluettelon Paikallinen-sivulta muodostamatta yhteyttä laturiin hyödyntämällä välitöntä lukutoimintoa.

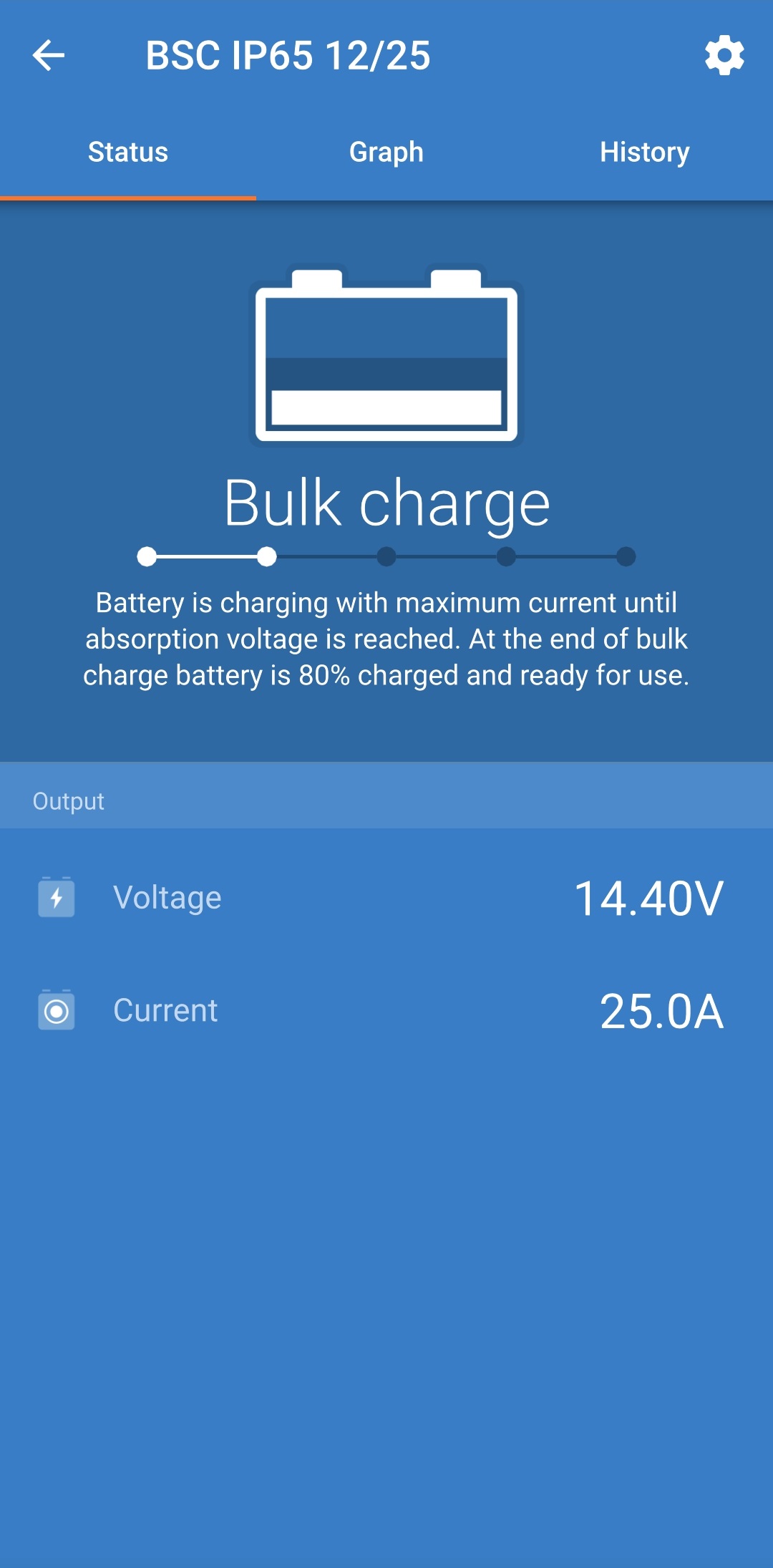

7.2.1. Tilanäyttö

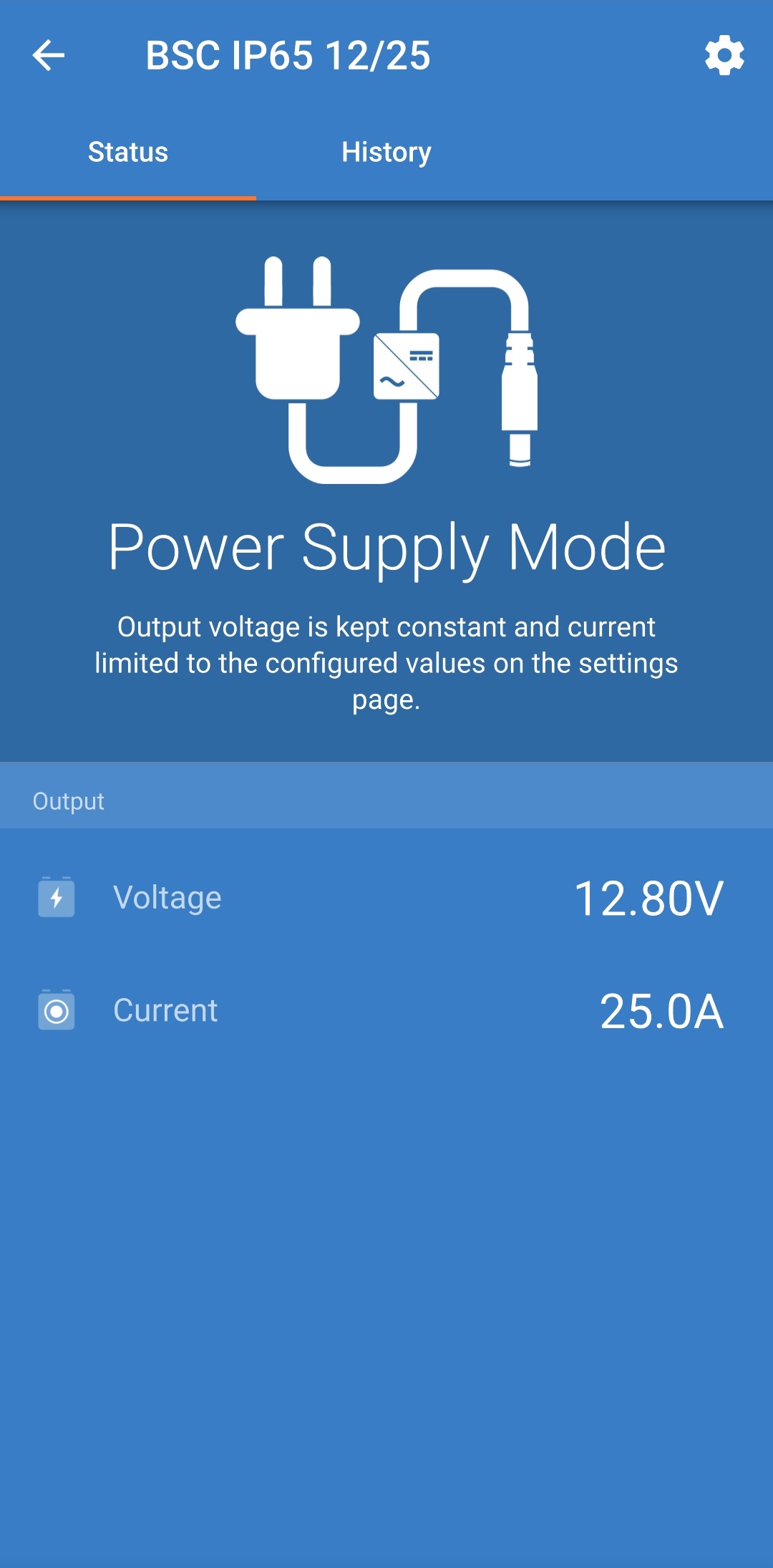

Tilanäyttö on tärkein yleisnäkymä: se ilmaisee toimintatilan (laturi tai virtalähde), aktiivisen lataustilan (laturitilassa), akkujännitteen ja lataus-/lähtövirran.
Nämä tiedot päivittyvät jatkuvasti ja reaaliaikaisesti lataussyklin edetessä.

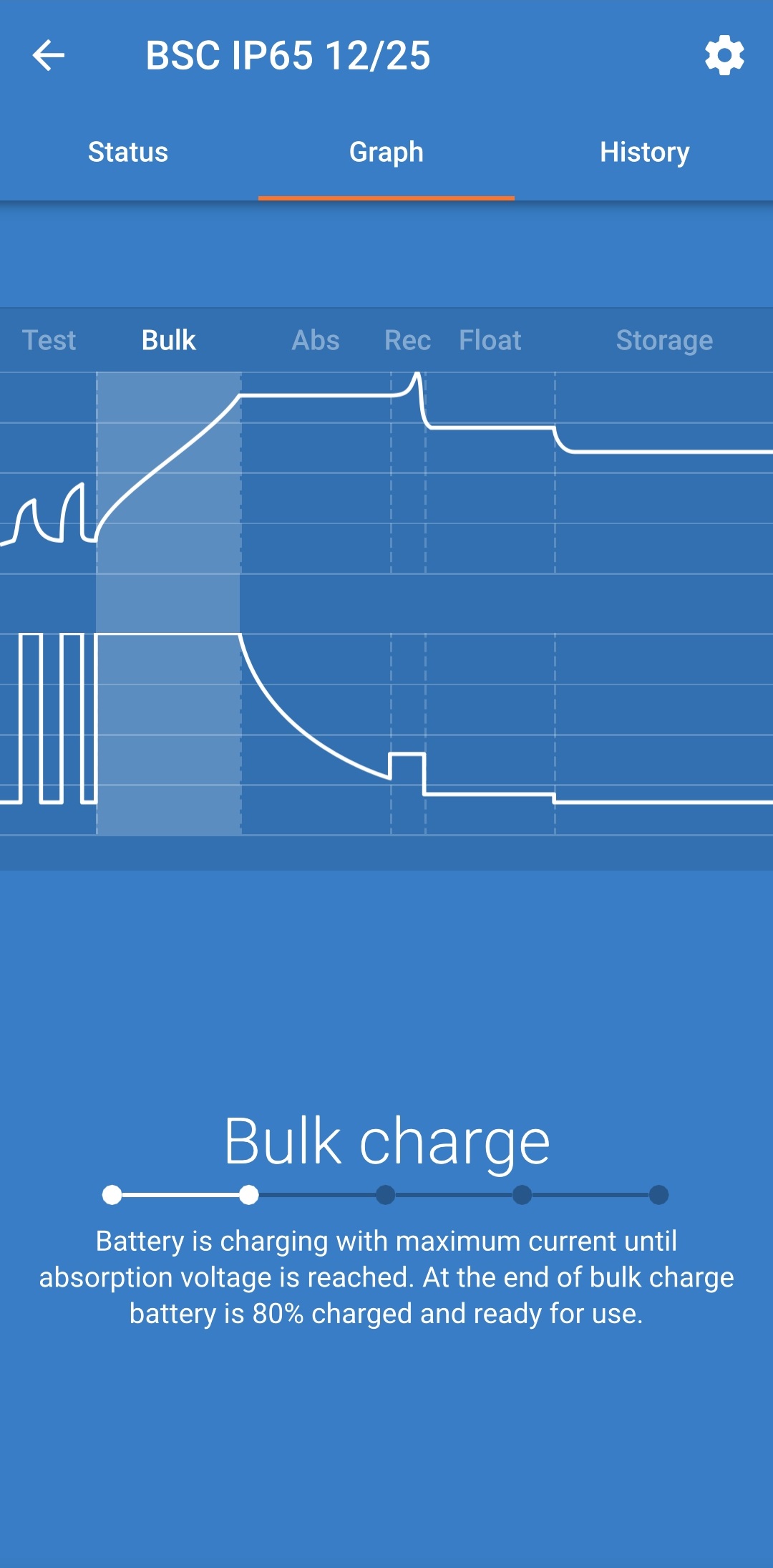

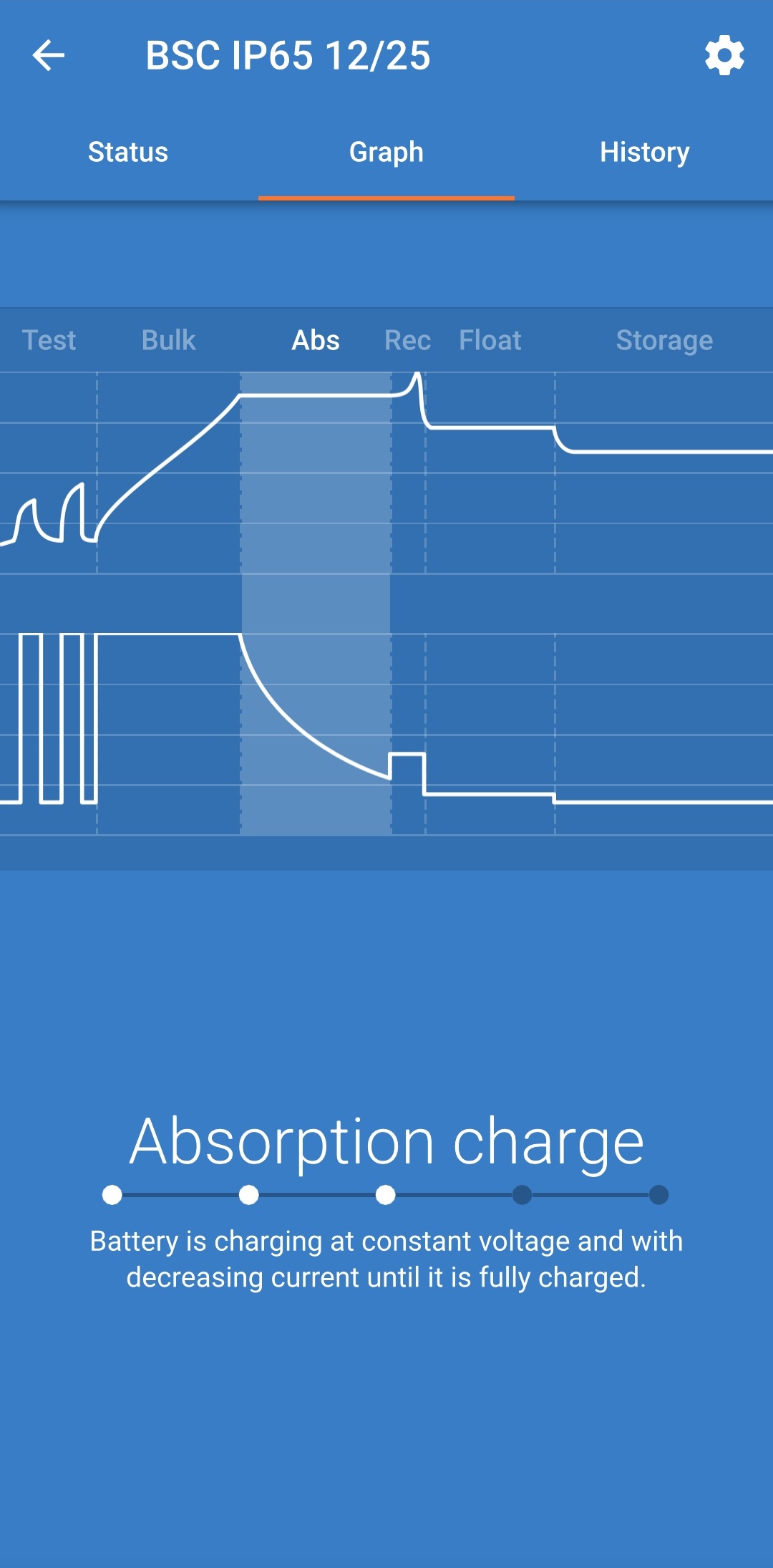

7.2.2. Kaavionäyttö
Kaavionäyttö sisältää helposti tulkittavan graafisen esityksen jokaisesta lataustilasta suhteessa tyypilliseen akkujännitteeseen ja latausvirtaan.
Aktiivinen lataustila korostetaan ja ilmoitetaan yhdessä lyhyen kuvauksen kanssa.

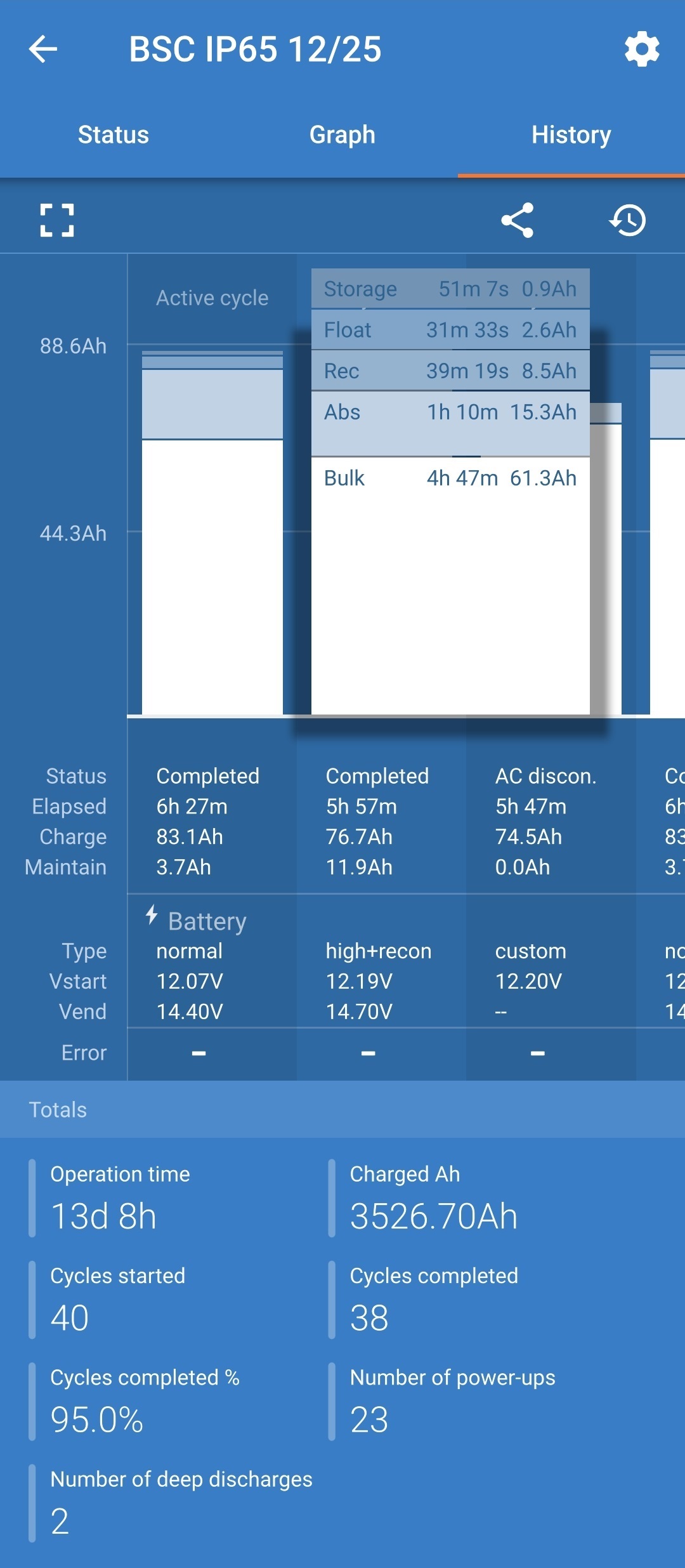

7.2.3. Historianäyttö
Historianäyttö on tehokas vertailutyökalu, sillä se sisältää historiatietoja koko laturin käyttöiän ajalta sekä yksityiskohtaiset tilastotiedot 40 viimeisestä lataussyklistä (vaikka lataussykli olisi jäänyt kesken).

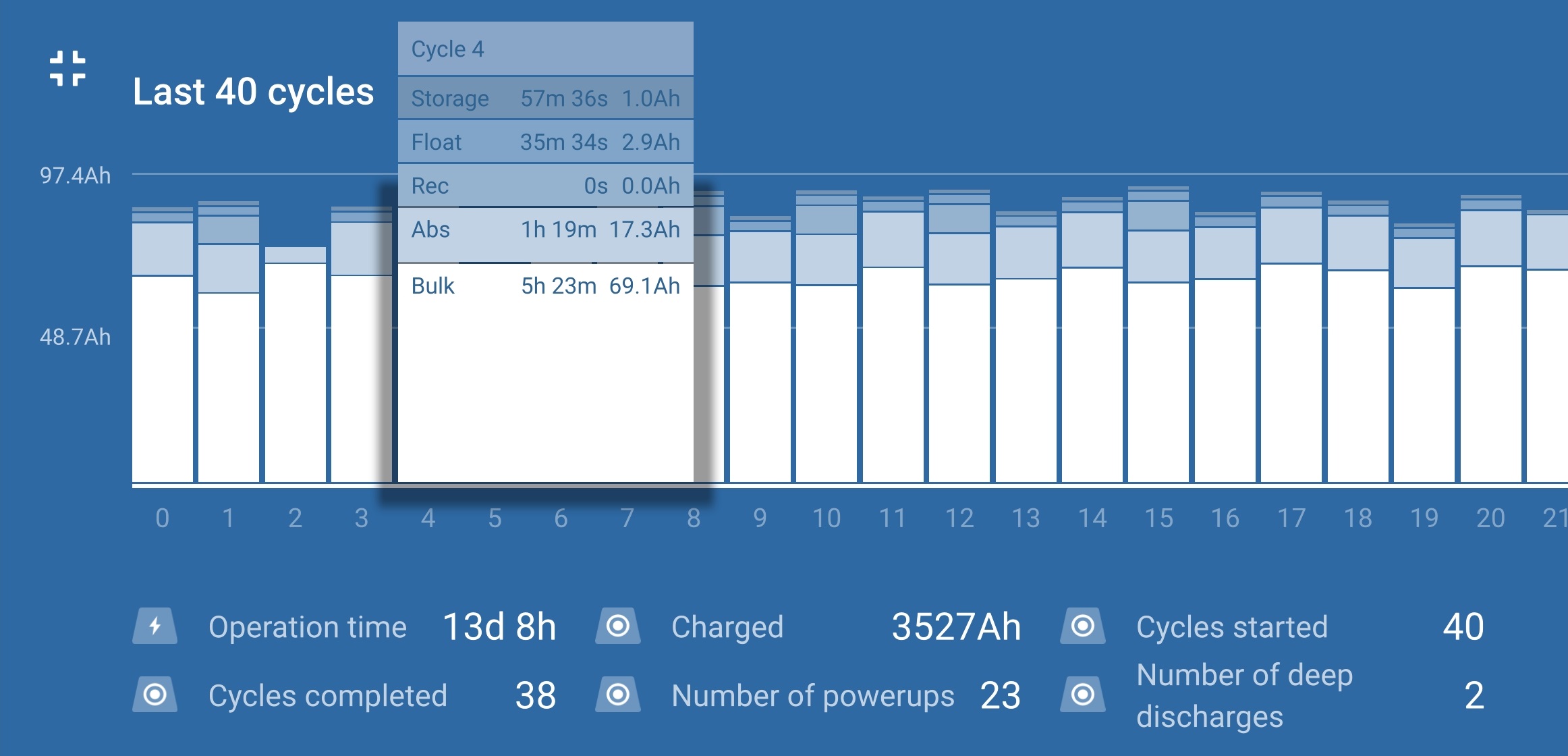

Kun koko ruudun näyttö valitaan, tiedot esitetään vaakasuunnassa, jolloin ruudulle mahtuu paljon enemmän päiviä.
Syklin yleiskatsaus
Laajennettava palkkikaavio, joka ilmaisee jokaisen latausvaiheen ajan ja jokaisen latausvaiheen aikana tuotetun latauskapasiteetin (ampeeritunteina)
Tila
Ilmaisee, suoritettiinko lataussykli onnistuneesti loppuun vai päättyikö se etuajassa/keskeytyi, mukaan lukien syy/aiheuttaja
Kulunut
Latausvaiheisiin kulunut aika (alkulataus ja absorptiolataus)
Lataus
Latausvaiheiden (alkulataus ja absorptiolataus) aikana tuotettu kokonaiskapasiteetti
Ylläpito
Ylläpitovaiheiden (ylläpitolataus, varastointilataus ja elvytys) aikana tuotettu kokonaiskapasiteetti
Tyyppi
Käytetty lataussyklitila: joko sisäänrakennettu esivalinta tai käyttäjän määrittämä konfiguraatio
Vstart
Akkujännite latauksen alkaessa
Vend
Akkujännite latauksen päättyessä (absorptiolatausvaiheen lopussa)
Virhe
Tulee näkyviin, jos lataussyklin aikana havaittiin virhe, sisältäen virhenumeron ja kuvauksen.
Toiminta-aika
Kokonaistoiminta-aika koko laturin käyttöiän ajalta
Ladattu Ah-määrä
Latauskapasiteetti (ampeeritunteina) koko laturin käyttöiän ajalta
Aloitetut syklit
Aloitettujen lataussyklien kokonaismäärä koko laturin käyttöiän ajalta
Valmistuneet syklit
Valmistuneiden lataussyklien kokonaismäärä koko laturin käyttöiän ajalta
Valmistuneet syklit, %
Valmistuneiden lataussyklien prosenttimäärä koko laturin käyttöiän ajalta
Virrankytkentöjen lukumäärä
Laturin virrankytkentöjen lukumäärä koko laturin käyttöiän ajalta
Syväpurkausten lukumäärä
Syvälle purkautuneiden akkujen latauskertojen lukumäärä koko laturin käyttöiän ajalta
7.3. Välitön lukutoiminto
Blue Smart IP65 Charger-mallistossa on välitön lukutoiminto (edellyttää laiteohjelmistoversiota v3.61 tai uudempaa), joka mahdollistaa tärkeiden tietojen ja ilmoitusten valvonnan useasta yhteensopivasta laitteesta suoraan VictronConnect-laiteluettelossa ilman että laitteeseen tarvitsee muodostaa täyttä Bluetooth-yhteyttä.
Välittömän lukutoiminnon edut tavanomaiseen täyteen Bluetooth-yhteyteen verrattuna ovat:
Kaikki tärkeät tiedot näkyvät välittömässä lukutoiminnossa, joten täyttä Bluetooth-yhteyttä ei tarvitse muodostaa useimpia valvontatoimia varten.
Nopeampi ja helpompi tapa valvoa tärkeitä tietoja, sillä täyttä Bluetooth-yhteyttä ei tarvitse muodostaa ja siirtyä eri näyttöjen välillä.
Tietoja useasta yhteensopivasta laitteesta voidaan valvoa samanaikaisesti reaaliajassa ja vertailla keskenään yhdellä näytöllä, mikä poistaa tarpeen muodostaa yhteyden useaan laitteeseen perättäisesti ja yrittää painaa tietoja muistiin.
Välittömän lukutoiminnon kantavuus on pidempi kuin täyden Bluetooth-yhteyden, sillä se edellyttää vain yksisuuntaista salattua tiedonsiirtoa kaksisuuntaisen tiedonsiirron sijaan.

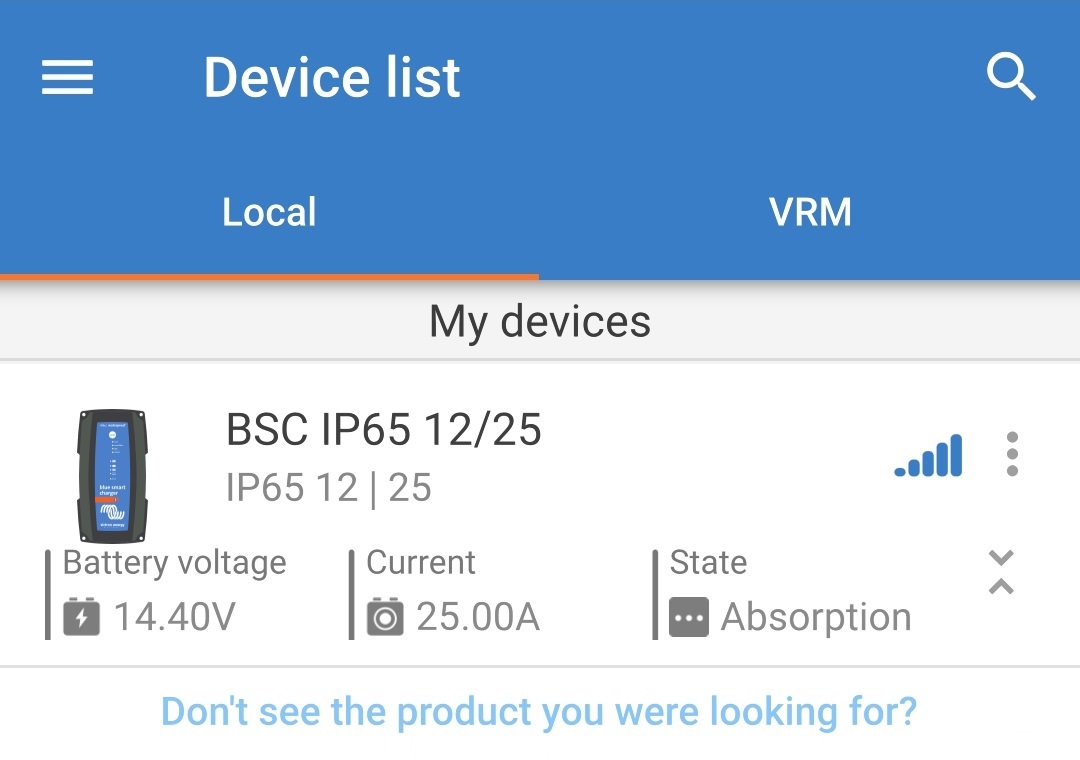

Blue Smart IP65 Charger esittää seuraavat tiedot suoraan VictronConnect-laiteluettelossa välittömän lukutoiminnon kautta:
Lähtöjännite
Lähtövirta
Latausvaihe
Varoitus- ja hälytysilmoitukset
Virheilmoitukset
Reaaliaikaisten tietojen lähetys on oletusarvoisesti estetty, mutta se voidaan kytkeä päälle Bluetooth-laitteella (matkapuhelin tai tabletti), jossa on VictronConnect-sovellus.
Välittömän lukutoiminnon kytkeminen päälle:
Kytke Blue Smart IP65 Charger-laitteen vaihtovirtakaapeli pistorasiaan: hetken kuluttua TEST-merkkivalo alkaa vilkkua ja laturi määrittää, pystyykö akku ottamaan vastaan latausta (tämä vaihe kestää enintään 2 minuuttia).
Avaa VictronConnect-sovellus Bluetooth-laitteella (matkapuhelin tai tabletti), valitse Blue Smart IP65 Charger laiteluettelon Paikallinen-sivulta ja muodosta yhteys laitteeseen (oletusarvoinen PIN-koodi lukee laturin back-tarrassa, mutta jos tarraa ei ole, koodi on 000000).

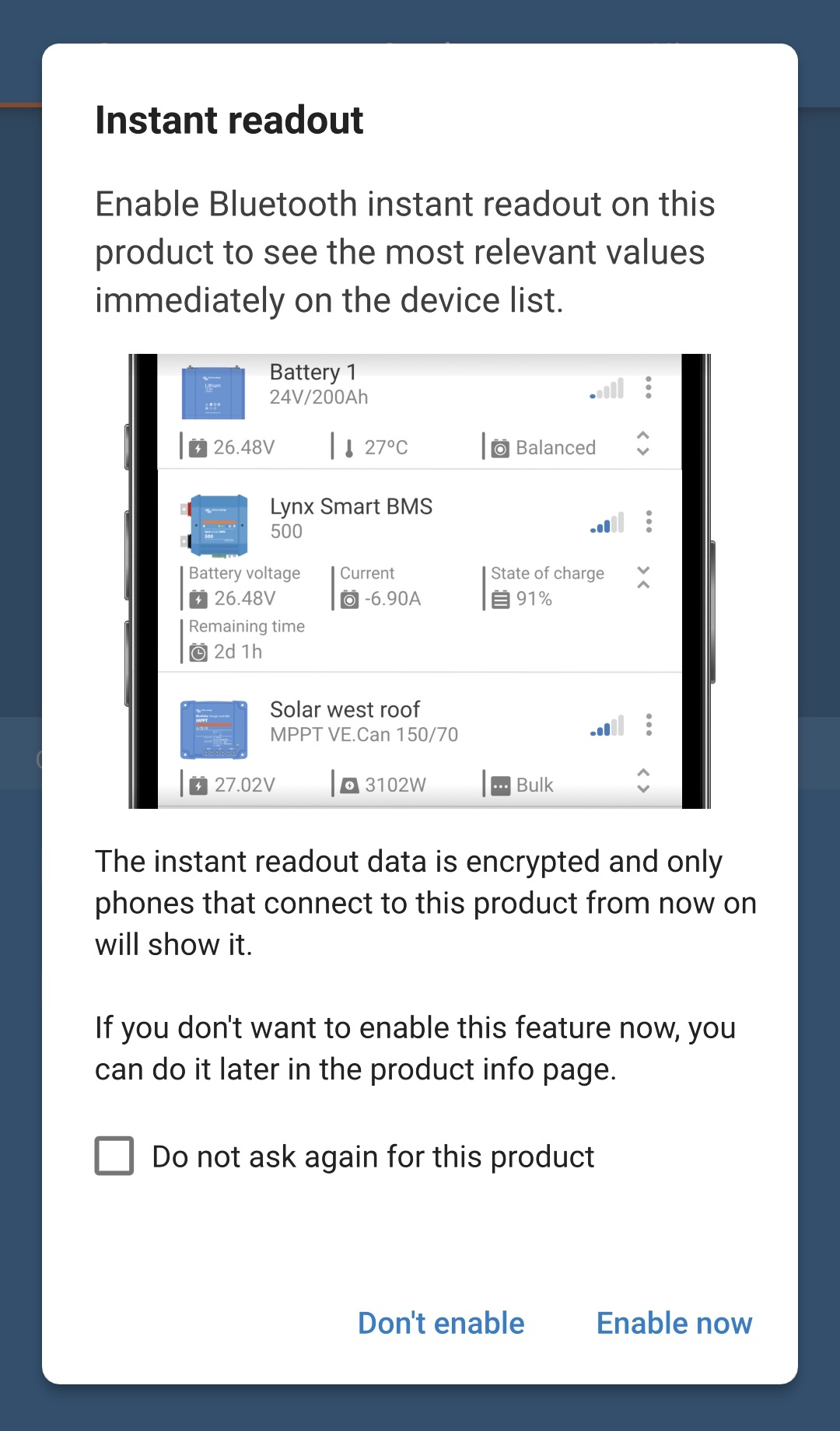

Lyhyen viiveen jälkeen näyttöön avautuu välittömän lukutoiminnon ponnahdusikkuna:
Kun välittömän lukutoiminnon ponnahdusikkuna avautuu, kytke välitön lukutoiminto päälle valitsemalla Ota käyttöön heti. Siirry vaiheeseen 9.
Jos välittömän lukutoiminnon ponnahdusikkuna ei avaudu, automaattinen kysely on ehkä kytketty pois tai laturin laiteohjelmisto ei tue välitöntä lukutoimintoa ja on päivitettävä (välitön lukutoiminto edellyttää laiteohjelmistoa v3.61 tai uudempaa). Jatka vaiheeseen 4.
Avaa asetussivu valitsemalla Asetukset-kuvake (oikeassa yläkulmassa oleva hammaspyöräkuvake).
Avaa laiteasetusten pudotusvalikko valitsemalla Laiteasetukset-kuvake (oikeassa yläkulmassa olevat kolme pystypistettä).
Avaa tuotetietosivu valitsemalla Tuotetiedot pudotusvalikosta.
Varmista, että laturin laiteohjelmistoversio tukee välitöntä lukutoimintoa:
Jos nykyinen laiteohjelmistoversio on v3.61 tai uudempi, siirry vaiheeseen 8.
Jos nykyinen laiteohjelmistoversio on vanhempi kuin v3.61, päivitä uusimpaan laiteohjelmistoversioon ja toista sitten koko prosessi. Katso lisätietoja kohdasta Asetus > Laiteohjelmiston päivittäminen.

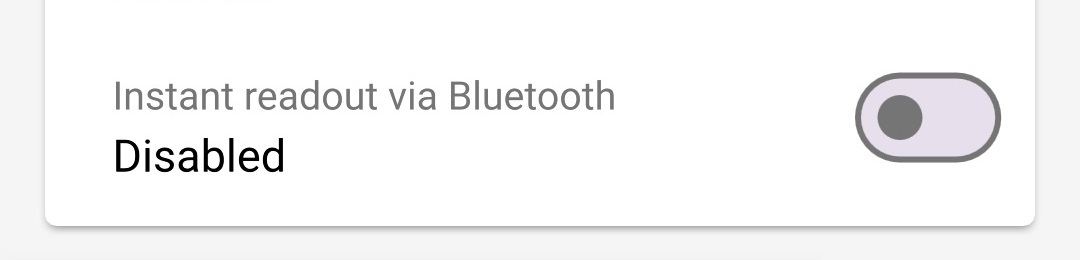

Kytke välitön lukutoiminto päälle Välitön lukutoiminto Bluetooth-yhteydellä -kytkimellä.
Kun välitön lukutoiminto on päällä, Välitön lukutoiminto -tietokenttä näky Välitön lukutoiminto Bluetooth-yhteydellä ‑kentän alapuolella.
Jos välittömän lukutoiminnon salaustiedot (MAC-osoite ja salausavain) ovat tarpeen, valitse NÄYTÄ Välitön lukutoiminto ‑tietokentässä avataksesi Välittömän lukutoiminnon salaustiedot -ponnahdusikkunan. Näitä tietoja ei tarvita välittömän lukutoiminnon normaalissa käytössä VictronConnect-sovelluksessa: sitä tarvitaan vain välittömän lukutoiminnon tietojen kehittyneessä integroinnissa kolmannen osapuolen Bluetooth-laitteiden ja ohjelmistojen kanssa.
Lopeta nykyinen Bluetooth-istunto poistumalla VictronConnect-laiteluettelon paikallissivulle.
Välitön lukutoiminto on nyt käytössä. Tietojen kuvaukset ja lisätiedot (jos sovellettavissa) voidaan avata tai sulkea asianomaisista nuolikuvakkeista (välittömän lukutoiminnon tietojen oikealla puolella).
