5. Asentaminen

Tässä osiossa:

5.1. Kiinnitys

Blue Smart IP65 Charger-mallisto on suunniteltu käytettäväksi siirrettävänä laturina, mutta se voidaan asentaa kiinteästi laturin pohjassa olevilla asennuskielekkeillä.

Seuraavat seikat on huomioitava sopivan ja turvallisen asennuspaikan etsinnässä/järjestämisessä ennen asennusta:

  1. Asenna laturi paikkaan, jossa on hyvä ilmanvaihto/tuuletus. Jos ilmavirtaus on heikko, suosittelemme jäähdytystuulettimen lisäystä.

  2. Varmista, että laturin ympärillä on riittävästi vapaata tilaa. Suosittelemme jättämään ylä- ja alapuolelle vähintään 100 mm.

  3. Asenna laturi palamattomalle alustalle ja varmista, ettei sen läheisyydessä ole lämmölle herkkiä kohteita: on tavallista, että laturi kuumenee käytön aikana.

  4. Asenna laturi paikkaan, jossa se on suojassa ympäristön vaikutuksilta, kuten vedeltä, korkealta kosteudelta ja pölyltä, ja sijoita se riittävän kauas herkästi syttyvistä nesteistä ja kaasuista.

  5. Älä asenna tai sijoita/käytä laturia akun päällä tai suoraan sen yläpuolella tai samassa suljetussa kotelossa akun kanssa: akuista voi purkautua räjähdysherkkää kaasua.

  6. Älä peitä laturia äläkä aseta mitään sen päälle.

Kiinteissä asennuksissa asenna Blue Smart IP65 Charger pystysuuntaisesti siten, että liitännät osoittavat alaspäin. Kiinnitä asianmukaisilla ruuveilla asennusreikien läpi.

Valitse ja käytä ruuveja, joissa on kupu-/laippakanta (älä käytä uppokantaruuveja) ja joiden kierteen ulkohalkaisija on kiinnitysreikien/-urien halkaisijalle sopiva (ulkohalkaisija enintään n. 3 mm).

Asennuksen helpottamiseksi suosittelemme ripustamaan laitteen paikalleen 2 yläruuvilla (jätä ruuvinkannat noin 3 mm:n etäisyydelle pinnasta) ja asenna sitten 2 alaruuvia, ja kiristä lopuksi kaikki 4 ruuvia.

Varo ylikiristämästä kiinnitysruuveja (sillä kiinnityslaipat ovat muovia) äläkä vahingoita vaihtovirtakaapelia, kun kiinnität vasenta alakiinnitysruuvia (sillä vaihtovirtakaapeli sijaitsee sen yläpuolella).

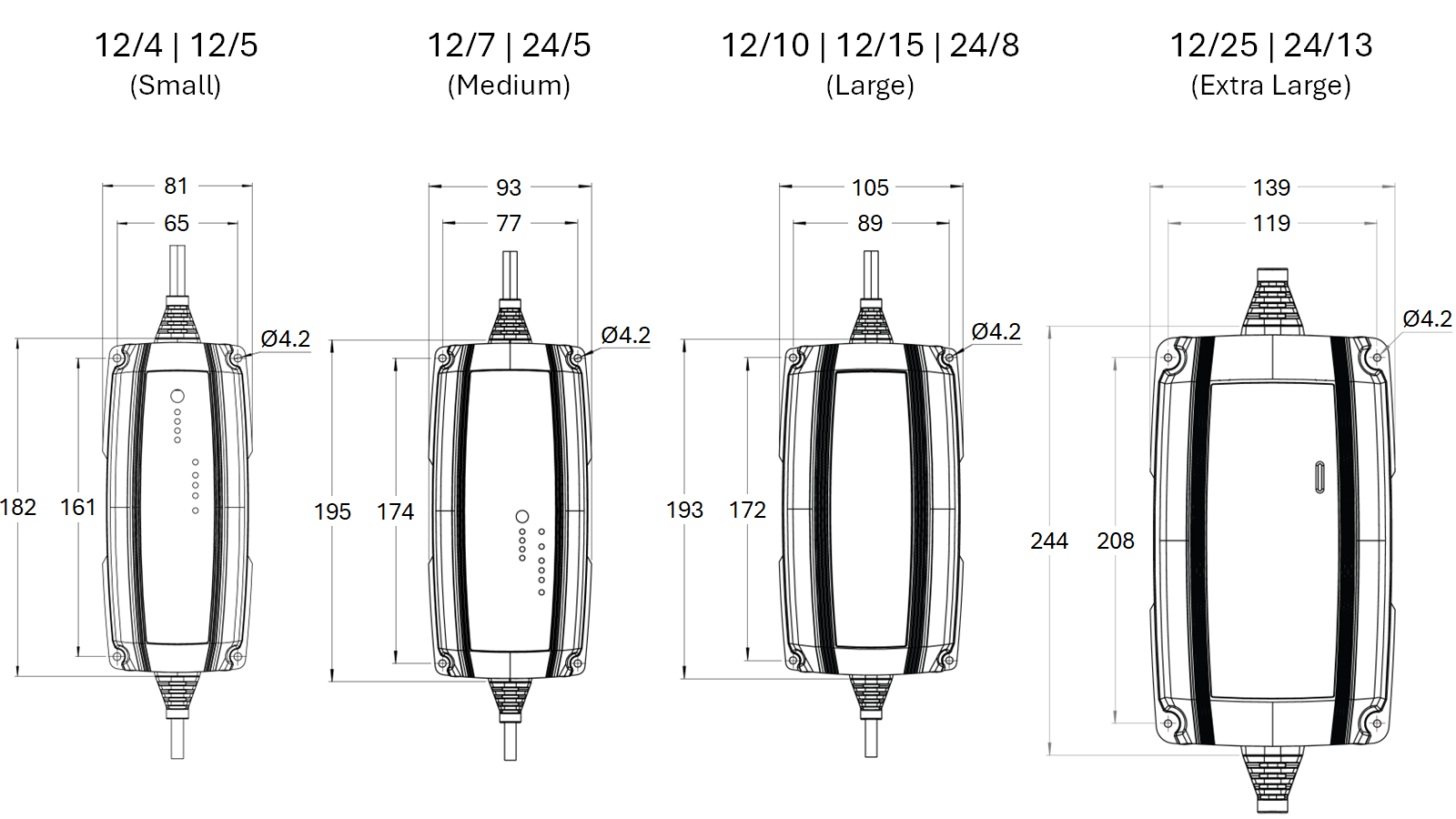

Katso asennusmitat alla olevasta piirustuksesta:


5.2. Johdotus

  1. Blue Smart IP65 Charger-mallisto sisältää asianmukaiset, kiinteästi laturiin asennetut tasavirtakaapelit ja vaihdettavat akku-/tasavirtaliitinvaihtoehdot. Katso lisätietoja kohdasta Asentaminen > Johdotus > Tasavirtakaapeli.

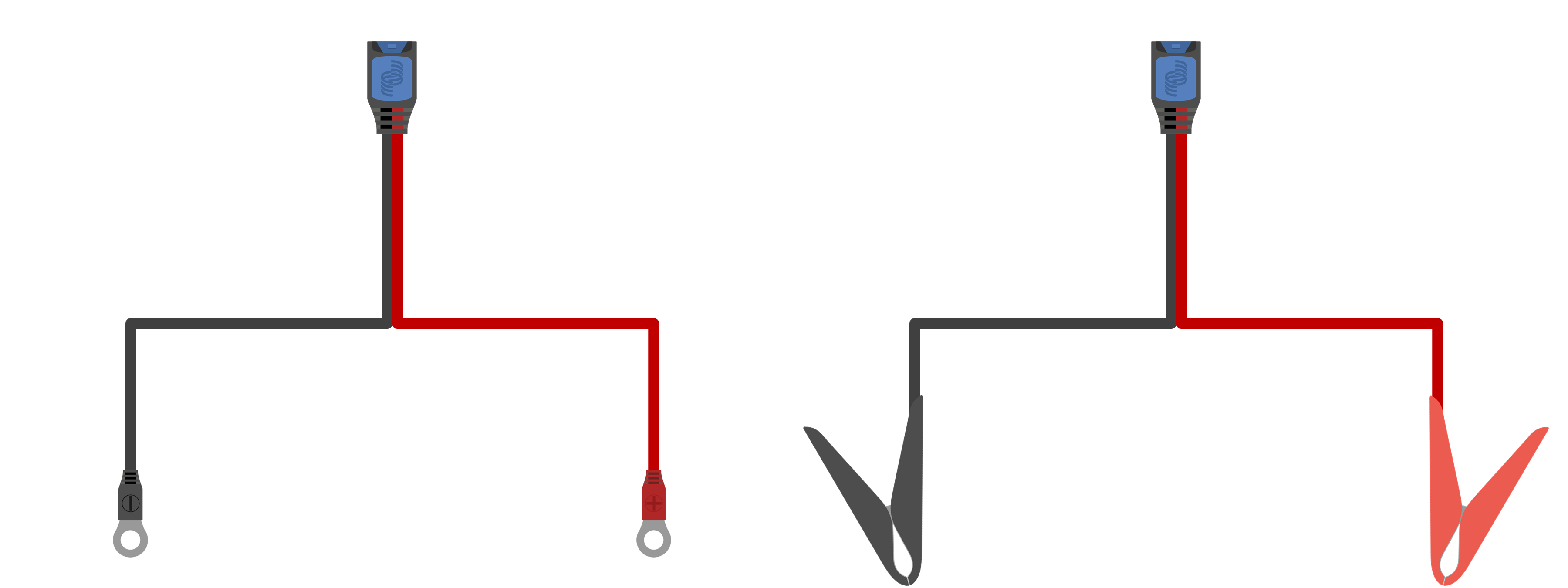

    1. Valitse asennuksessa tarvittava vaihdettava tasavirtakaapelien akkuliitintyyppi. Laturin mukana toimitetaan M8-rengasliittimet ja akkukengät.

      Muita vaihdettavia tasavirtakaapelien akkuliitintyyppejä ja jatkokaapeleita on saatavilla lisävarusteena. Katso lisätietoja kohdasta Asentaminen > Johdotus > Tasavirtakaapeli.

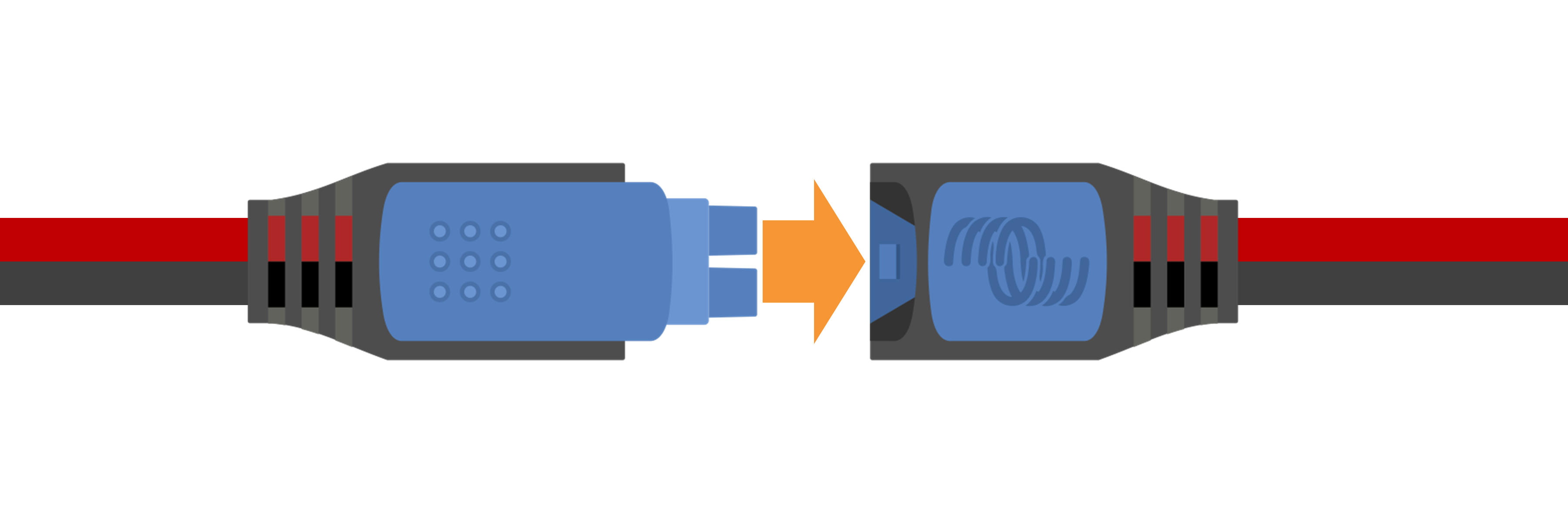

    2. Kytke tarvittava tasavirtakaapelin akkuliitintyyppi laturin kiinteästi asennettuun tasavirtakaapelointiin. Työnnä yhdistettävät pikaliittimet yhteen, kunnes sininen salpa kiinnittyy.


  2. Jos sovellettavissa, asenna sopiva sulake tai virrankatkaisin Blue Smart IP65 Charger-laitteen ja akun/akkujen väliseen tasavirtakaapelointiin, mahdollisimman lähelle akkua/akkuja. Katso lisätietoja kohdasta Asentaminen > Johdotus > Ylivirtasuojaus.


  3. Kytke tasavirtakaapelit akkuun/akkuihin tai tasavirtajärjestelmän virtakiskoon. Noudata asennustapaa koskevia ohjeita.

    1. Asennuskohteet, joissa on kiinteä johdotus, tai kun akkua ladataan ajoneuvon/asennuspaikan ulkopuolella:

      1. Varmista, että tasavirtajärjestelmä on sammutettu (kaikki tasavirtakuormat ja latauslähteet pois päältä / eristetty) ennen minkään akun / tasavirtajärjestelmän virtakiskon irtikytkentää ja laturin kytkentää akun liittimiin / tasavirtajärjestelmän virranjakokiskoon.

      2. Kytke tasavirtapluskaapeli (punainen eriste) plusnapaan (+) ja tasavirtamiinuskaapeli (musta eriste) miinusnapaan (-). Varmista, että kaapelien napaisuus on oikea.

      3. Kiristä kaikkien johtojen liitinruuvit valmistajan ilmoittamaan kiristysmomenttiin sopivalla momenttiavaimella ja hylsyllä/ruuvauskärjellä.

    2. Tilapäiset asennukset ajoneuvoon asennettua akkua ladattaessa ja kun akun miinusnapa (-) on maadoitettu ajoneuvon runkoon (tavanomainen):

      1. Kytke tasavirtapluskaapeli/akkukenkä (punainen eriste) ensin suoraan akun plusnapaan (+).

      2. Kytke sitten tasavirtamiinuskaapeli/akkukenkä (musta eriste) sopivaan maadoituskohtaan ajoneuvon rungossa (ei suoraan akun miinusnapaan).

      3. Kun kytket irti laturia, kytke tasavirtakaapelit/akkukengät irti käänteisessä kytkentäjärjestyksessä.

    3. Tilapäiset asennukset ajoneuvoon asennettua akkua ladattaessa ja kun akun plusnapa (+) on maadoitettu ajoneuvon runkoon (poikkeava):

      1. Kytke tasavirtamiinuskaapeli/akkukenkä (musta eriste) ensin suoraan akun miinusnapaan (-).

      2. Kytke sitten tasavirtapluskaapeli/akkukenkä (punainen eriste) sopivaan maadoituskohtaan ajoneuvon rungossa (ei suoraan akun plusnapaan).

      3. Kun kytket irti laturia, kytke tasavirtakaapelit/akkukengät irti käänteisessä kytkentäjärjestyksessä.

  4. Kytke Blue Smart IP65 Charger-laitteen vaihtovirtakaapeli pistorasiaan: hetken kuluttua TEST-merkkivalo alkaa vilkkua ja laturi määrittää, pystyykö akku ottamaan vastaan latausta (tämä vaihe kestää enintään 2 minuuttia).


Huomautus

Esimerkkijohdotuskaavioita, joissa on tyypilliset asennuskonfiguraatiot, on myös saatavilla – katso lisätietoja kohdasta Asennus > Kaaviokuvat.

5.2.1. Tasavirtakaapeli

Blue Smart IP65 Charger-mallisto sisältää asianmukaiset, kiinteästi laturiin asennetut tasavirtakaapelit ja vaihdettavat akku-/tasavirtaliitinvaihtoehdot. Laturin mukana toimitetaan M8-rengasliittimet ja akkukengät.

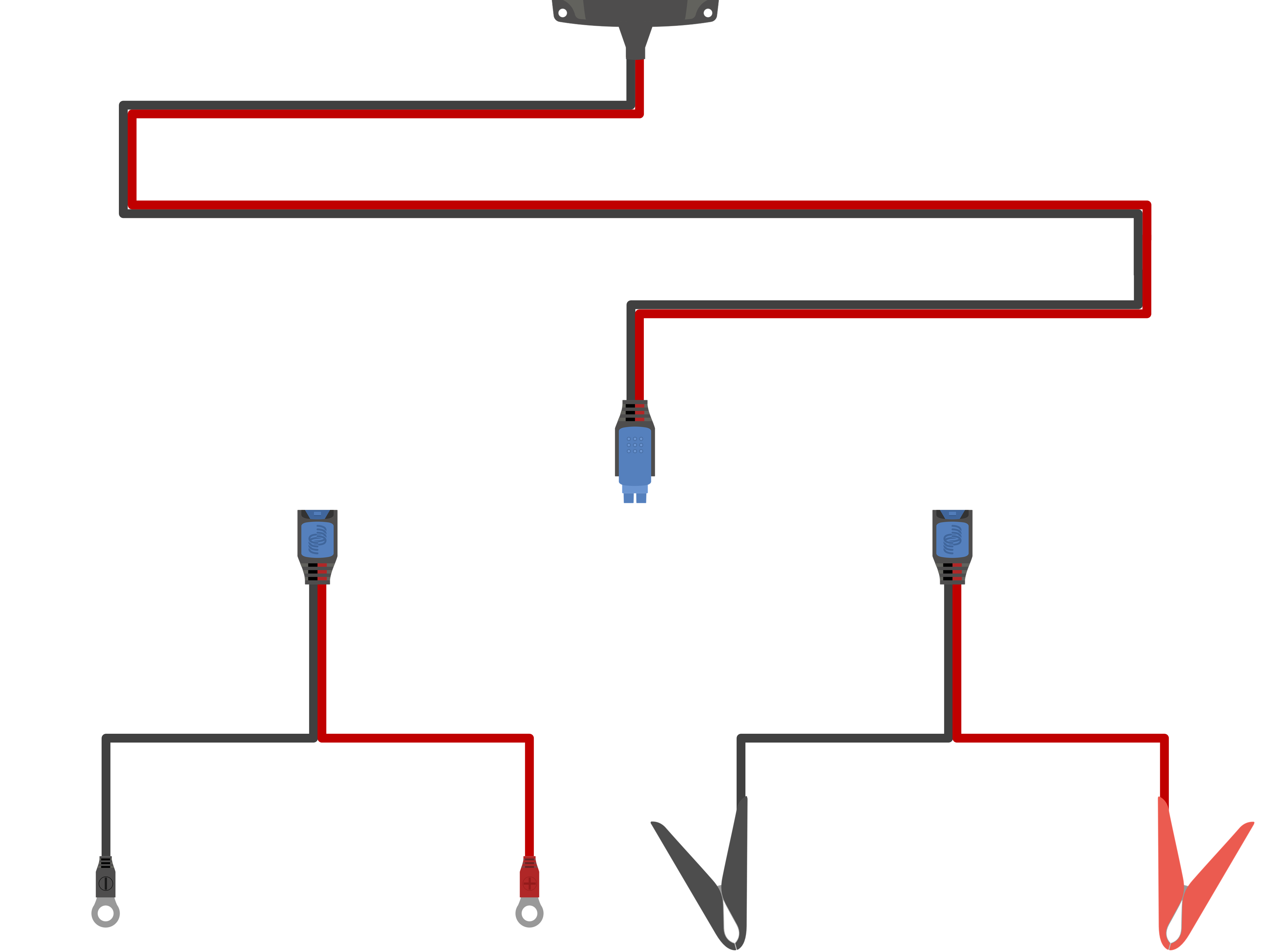

Seuraavia vaihdettavia tasavirtakaapelien akkuliitintyyppejä on saatavilla lisävarusteena:

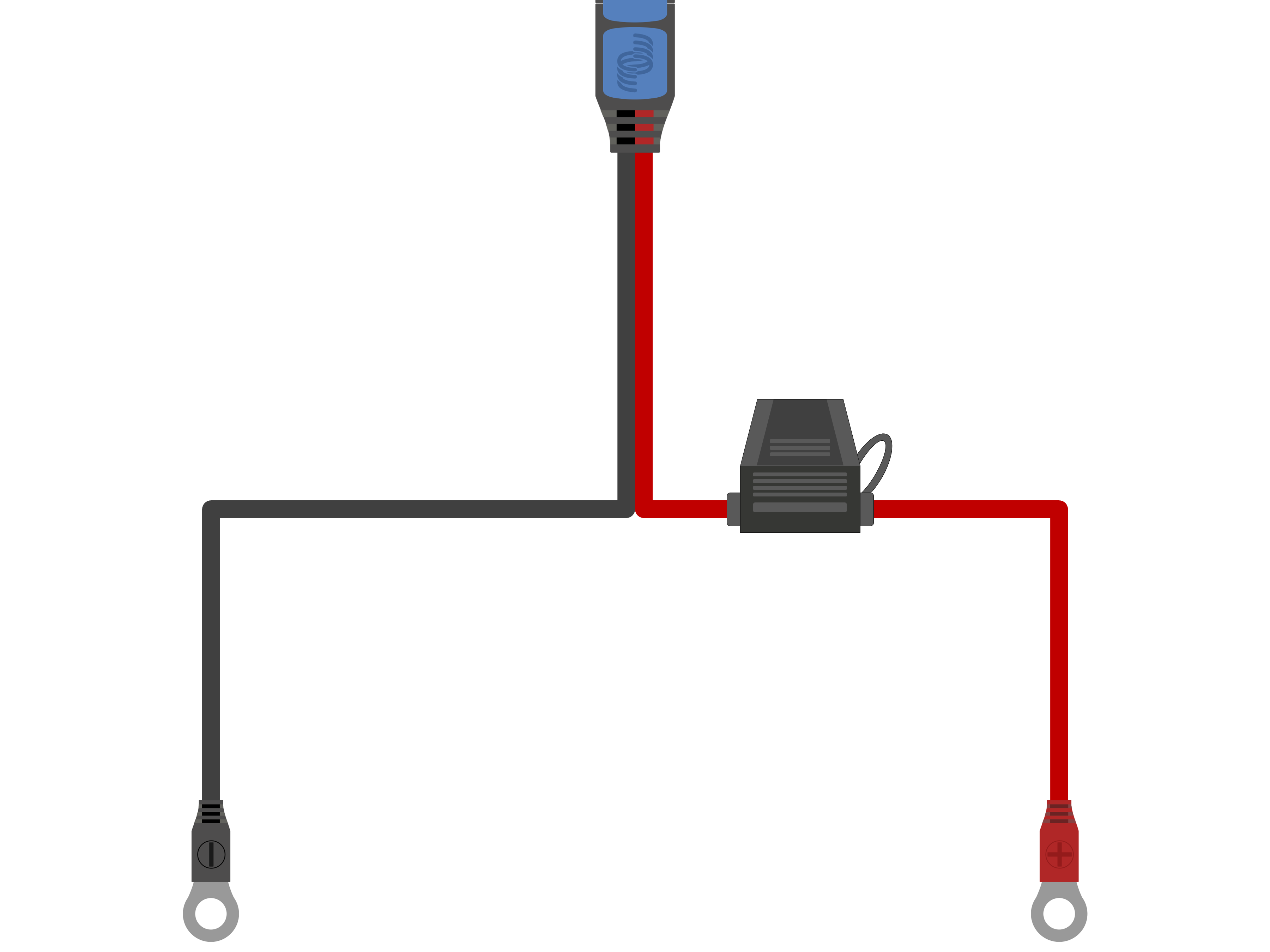

  1. M6-rengasliittimet ATO-sulakkeella (sis. 30 A:n sulakkeen) - osanro: BPC900100014

  2. M8-rengasliittimet ATO-sulakkeella (sis. 30 A:n sulakkeen) - osanro: BPC900110014

  3. 12 V:n akkuilmaisin-pikaliitin M8-rengasliittimillä ja ATO-sulakkeella (sis. 30 A:n ATO-sulakkeen, vain lyijyakuille) - osanro: BPC900120114

  4. 12 V:n akkuilmaisinpaneeli M8-rengasliittimillä ja ATO-sulakkeella (sis. 30 A:n ATO-sulakkeen, vain lyijyakuille) - osanro: BPC900110114

  5. Jousipuristimet ATO-sulakkeella (sis. 30 A:n ATO sulakkeen) - osanro: BPC900400014

  6. 12 V:n tupakansytytinpistoke yhdysrakenteisella M205-sulakkeella (sis. 16 A:n nopean M205-sulakkeen) - osanro: BPC900300014

  7. MagCode 12V -virtaliitin (maks. 15 A) - osanro: BPC900500014

  8. MagCode Power Port (maks. 15 A) - osanro: BPC900520014

  9. 2 m jatkokaapeli - osanro: BPC900200014

Katso eri Blue Smart IP65 Charger-mallien mukana toimitetut tasavirtakaapelien koot/paksuudet (poikkipinta-ala) alla olevasta taulukosta:

5.2.2. Ylivirtasuojaus

Luotettavan ja turvallisen toiminnan takaamiseksi suosittelemme asentamaan asianmukaisen sulakkeen tai virrankatkaisimen Blue Smart IP65 Charger-laitteen ja akun/akkujen väliseen tasavirtakaapelointiin, mahdollisimman lähelle akkua/akkuja. Tämä on erityisen tärkeää kiinteästi kaapeloiduissa asennuskohteissa.

Lähelle akkua/akkuja (energianlähde) linjaan asennetun sulakkeen tai virrankatkaisimen ensisijainen tarkoitus on suojata kaapelointia ja järjestelmää tasavirtakaapelin ylivirtavialta, kuten oikosululta. Laturissa tai sen lähellä tasavirtakaapelissa sijaitseva sulake tai virrankatkaisin ei tarjoa riittävää suojaa oikosululta kaapelin suojaamattomalle osuudelle.

Jos akun/akkujen ja laturin välisessä tasavirtakaapelissa on oikosulku, akku/akut voivat syöttää erittäin korkeaa virtaa tasavirtakaapelin läpi, mikä voi johtaa kaapelien vakavaan ylikuumenemiseen ja jopa tulipaloon, mikäli asianmukainen sulake tai virrankatkaisin ei irtikytke akkua/akkuja (energianlähde) välittömästi.

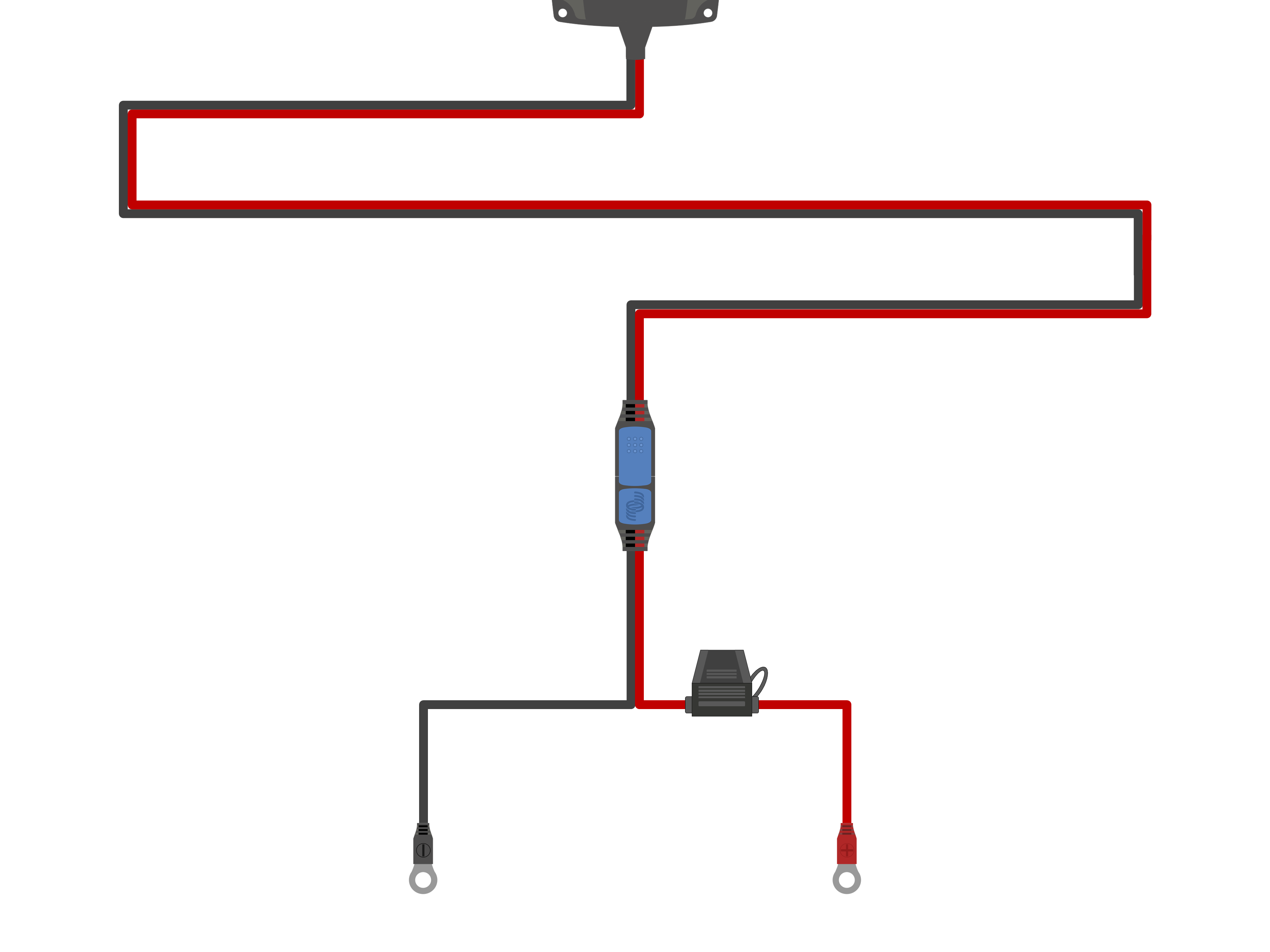

Huomaa, että muita Blue Smart IP65 Charger vaihdettavia tasavirtakaapelien akkuliitintyyppejä on saatavilla lisävarusteena, mukaan lukien yhdysrakenteisella sulakkeella varustetut kaapelit. Katso lisätietoja kohdasta Asentaminen > Johdotus > Tasavirtakaapeli.


Katso laturimallikohtaiset sulakkeen/virrankatkaisimen luokitussuositukset alla olevasta taulukosta:

Huomautus

Yllä olevat sulakkeen/virrankatkaisimen luokitukset perustuvat 75 % enimmäiskäyttövirtarajaan sulakkeen/virrankatkaisimen minimiluokitusarvosta ja liittyvän tasavirtakaapelin koon/paksuuden enimmäisvirtakapasiteettiin sulakkeen/virrankatkaisimen maksimiluokitusarvosta. Nämä suositukset ovat yleisluontoisia eivätkä ne kata kaikkien asennuskohteiden ja/tai sulake-/virrankatkaisintyyppien yksilöllisiä ominaisuuksia. Ota yhteyttä valtuutettuun ammattilaiseen saadaksesi asennuskohteen yksityiskohtia ja/tai monimutkaisia asennuksia koskevia ohjeita.

5.3. Kaaviokuvat

5.3.1. Perusasennus

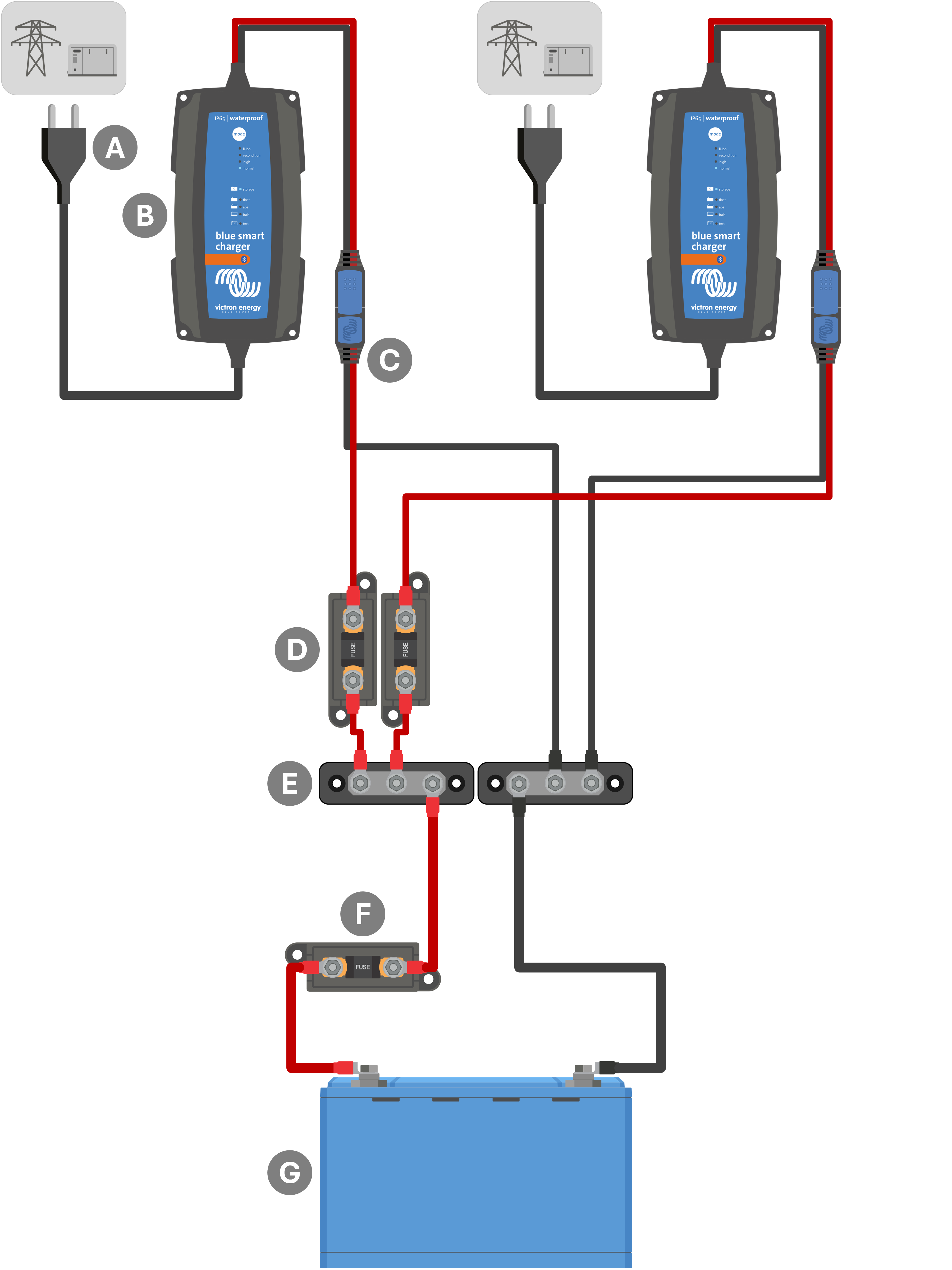

5.3.2. Järjestelmä, jossa on useita latureita
