La gamma Blue Smart IP22 Charger è progettata per essere montata in modo permanente, utilizzando le linguette di montaggio, site sulla base del caricabatterie.
Prima del montaggio, dovrebbero essere considerati i seguenti aspetti per identificare/fornire una posizione adatta e sicura:
Installare il caricabatterie in una posizione con un buon flusso d'aria naturale/ventilazione; nel caso in cui il flusso d'aria sia limitato, considerare l'aggiunta di una ventola di raffreddamento.
Assicurarsi che ci sia sufficiente spazio libero attorno al caricabatterie; si raccomanda uno spazio minimo di 100 mm sopra e sotto.
Installare il caricabatterie su una superficie non infiammabile e assicurarsi che non ci siano oggetti sensibili al calore nelle immediate vicinanze; è normale che il caricabatterie si riscaldi durante il funzionamento.
Installare il caricabatterie in un luogo in cui sia protetto da condizioni ambientali quali acqua, alta umidità e polvere, e situarlo ben lontano da qualsiasi liquido o gas infiammabile.
Non installare o posizionare/utilizzare il caricabatterie sopra la batteria, direttamente sopra la stessa o in un compartimento sigillato che contenga anche la batteria, giacché le batterie possono emettere gas esplosivi.
Non coprire il caricabatterie o collocarvi sopra alcun oggetto.
Montare il Blue Smart IP22 Charger in verticale con i morsetti rivolti verso il basso; fissarlo con viti adeguate attraverso i fori/le fessure di montaggio.
Scegliere e utilizzare viti con testa a croce/flangia (non utilizzare viti con testa svasata/conica) e con un diametro esterno della filettatura che si adatti correttamente al diametro interno del foro/scanalatura di montaggio (~DE max di4mm per garantire l'adattamento al gioco).
Per agevolare l'installazione, si raccomanda di supportare l'unità usando le 2 viti inferiori (la testa delle viti deve rimanere a ~3 mm dalla superficie) e aggiungere poi le 2 viti superiori, prima di fissare completamente tutte e 4 le viti.
Fare attenzione a non stringere eccessivamente le viti di montaggio (poiché le flange di montaggio sono in plastica) e a non danneggiare il cavo di alimentazione CA mentre si fissa la vite di montaggio in basso a sinistra (poiché il cavo di alimentazione CA si trova direttamente sopra di essa).

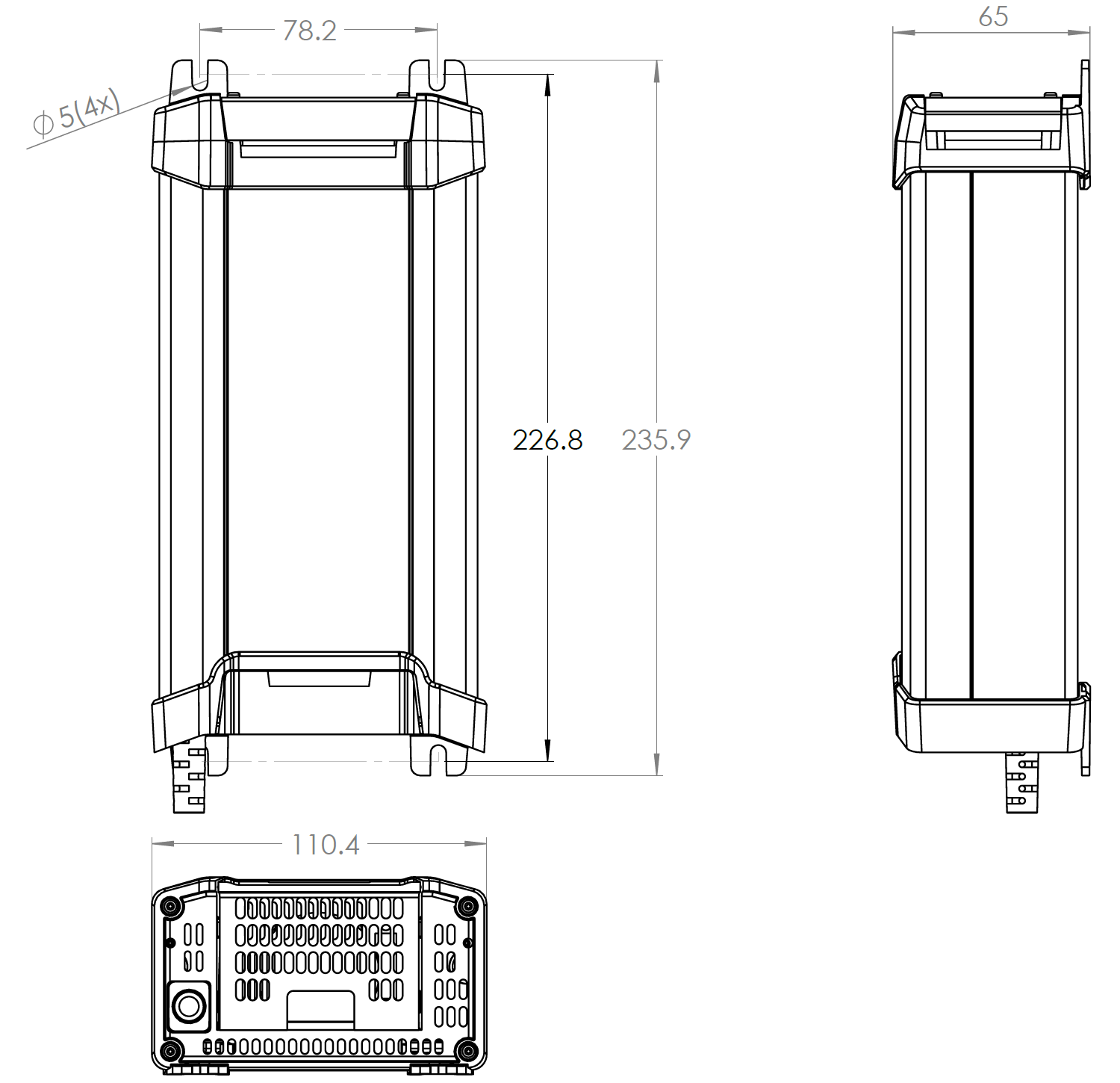

Fare riferimento al disegno qui sotto per le dimensioni di montaggio:

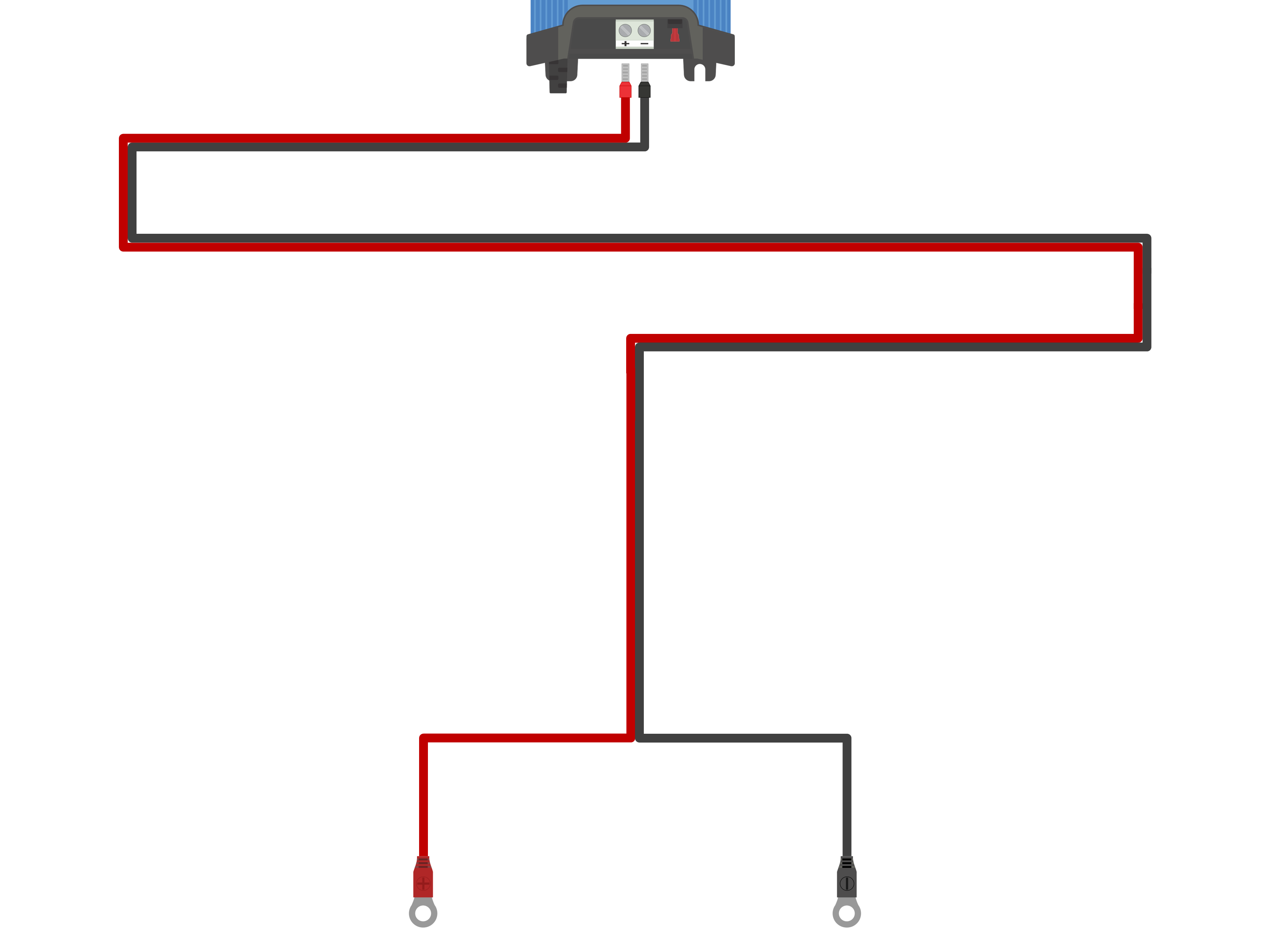

Collegare un cablaggio di alimentazione CC adeguato ai morsetti BATTERY del Blue Smart IP22 Chargers.

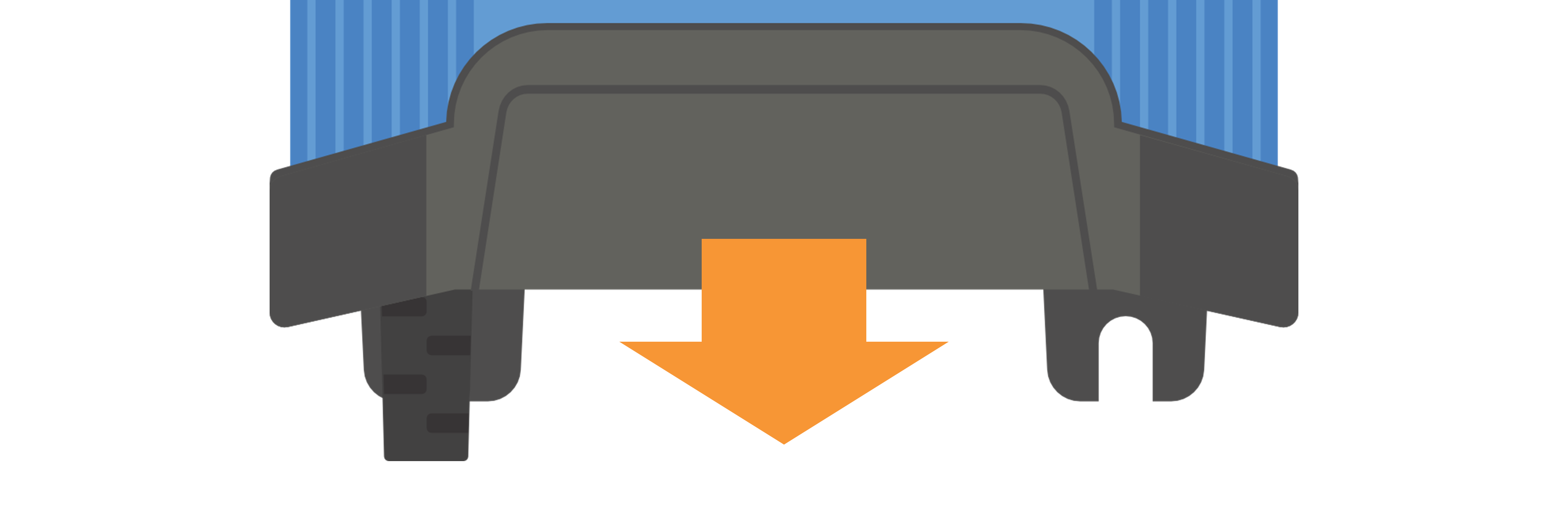

Rimuovere il coperchio del terminale esercitando una leggera pressione verso l'esterno sulla parte superiore dello stesso.
Preparare dei cavi in rame flessibili a più trefoli con una sezione trasversale sufficiente; per ulteriori informazioni, fare riferimento alla sezione “Installazione > Cablaggio > Cavo di alimentazione CC”.

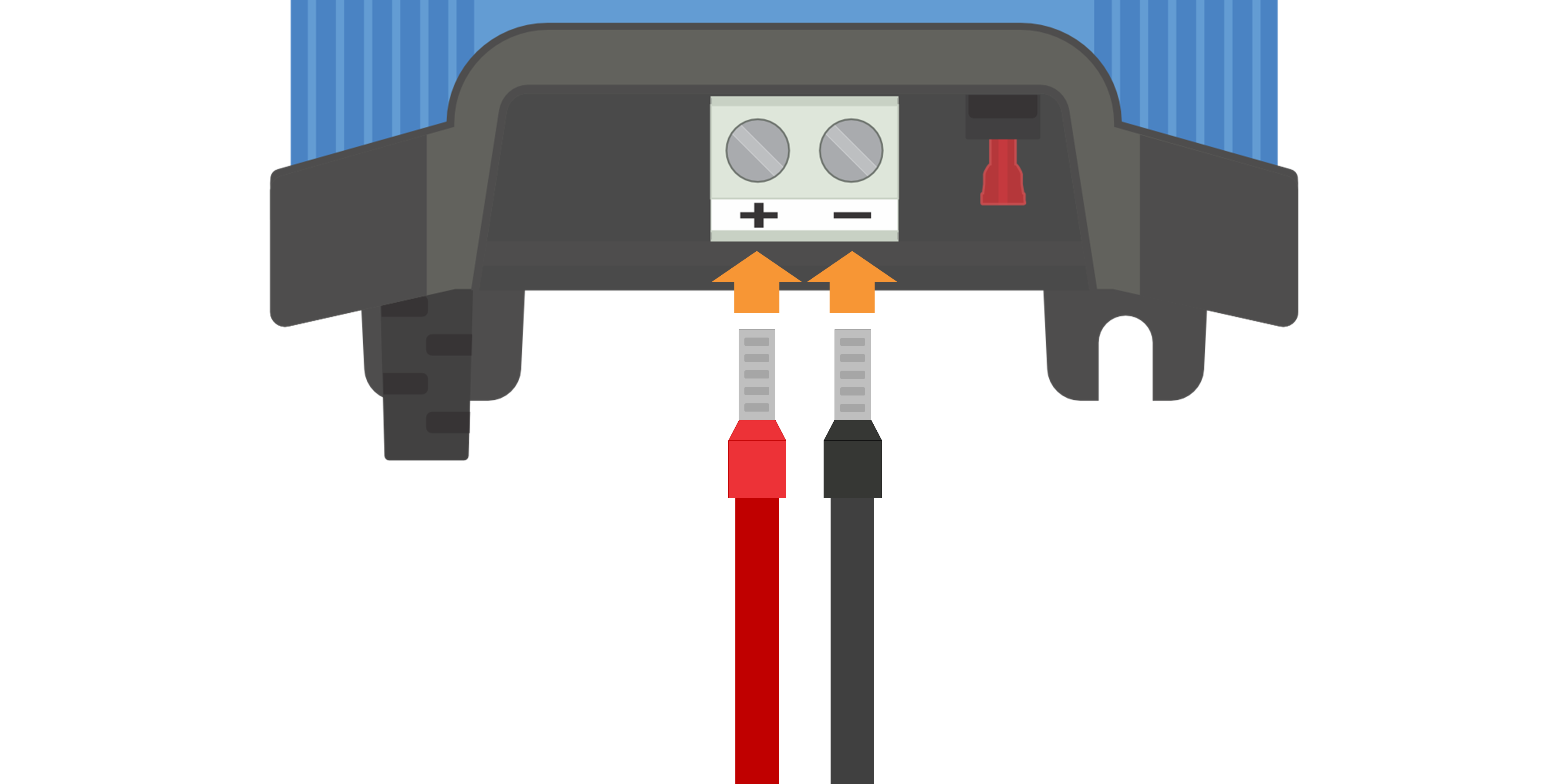

Collegare il cavo positivo CC (isolamento rosso) al morsetto positivo (+ ) e il cavo negativo CC (isolamento nero) al morsetto negativo (-); assicurarsi che la polarità dei cavi di connessione sia corretta.

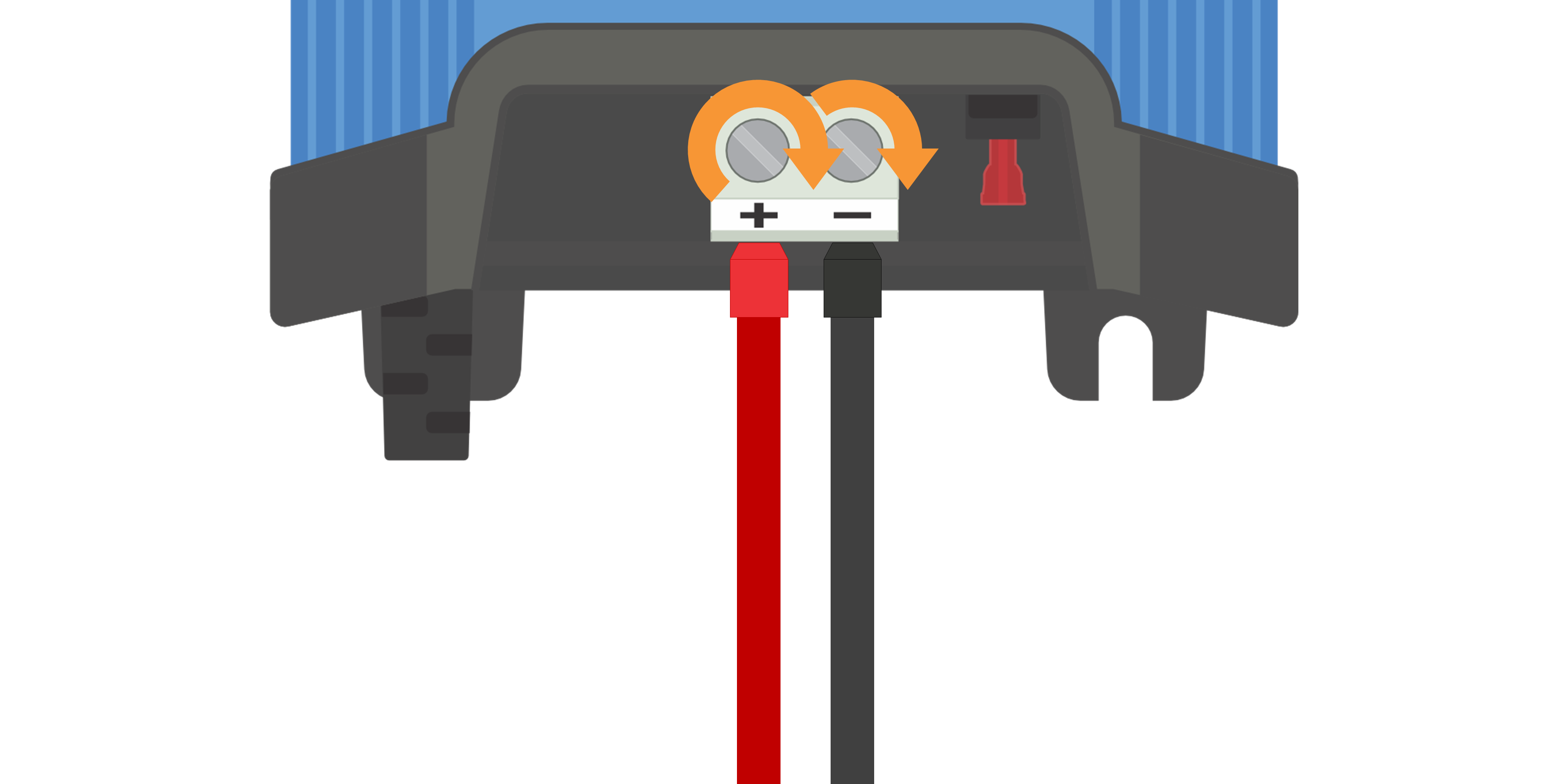

Serrare le viti dei morsetti a 2,4 Nm utilizzando una chiave dinamometrica e una punta di cacciavite adatte e reinstallare il coperchio inferiore delle connessioni.
Installare un fusibile in linea o un interruttore automatico di portata adeguata nel cablaggio di alimentazione CC tra il Blue Smart IP22 Charger e la batteria/le batterie, il più vicino possibile a quest’ultima/ultime; per ulteriori informazioni, consultare la sezione "Installazione > Cablaggio > Protezione da sovracorrenti".
Collegare il cablaggio di alimentazione CC alla batteria/alle batterie o al bus di distribuzione del sistema CC; seguire le istruzioni relative al tipo di installazione.
Per installazioni cablate o quando si carica una batteria al di fuori di un veicolo/impianto:
Prima di scollegare il cablaggio della batteria/bus di distribuzione del sistema CC e di collegare il caricabatterie ai morsetti batteria/bus di distribuzione del sistema CC, assicurarsi che il sistema CC sia spento (tutte le sorgenti dei carichi CC e di carica spente/isolate).
Collegare il cavo positivo CC (isolamento rosso) al morsetto positivo (+ ) e il cavo negativo CC (isolamento nero) al morsetto negativo (-); assicurarsi che la polarità dei cavi di connessione sia corretta.
Serrare tutti gli elementi di terminazione del cablaggio in base alle specifiche di coppia del produttore, utilizzando una chiave dinamometrica adeguata e una punta di cacciavite.

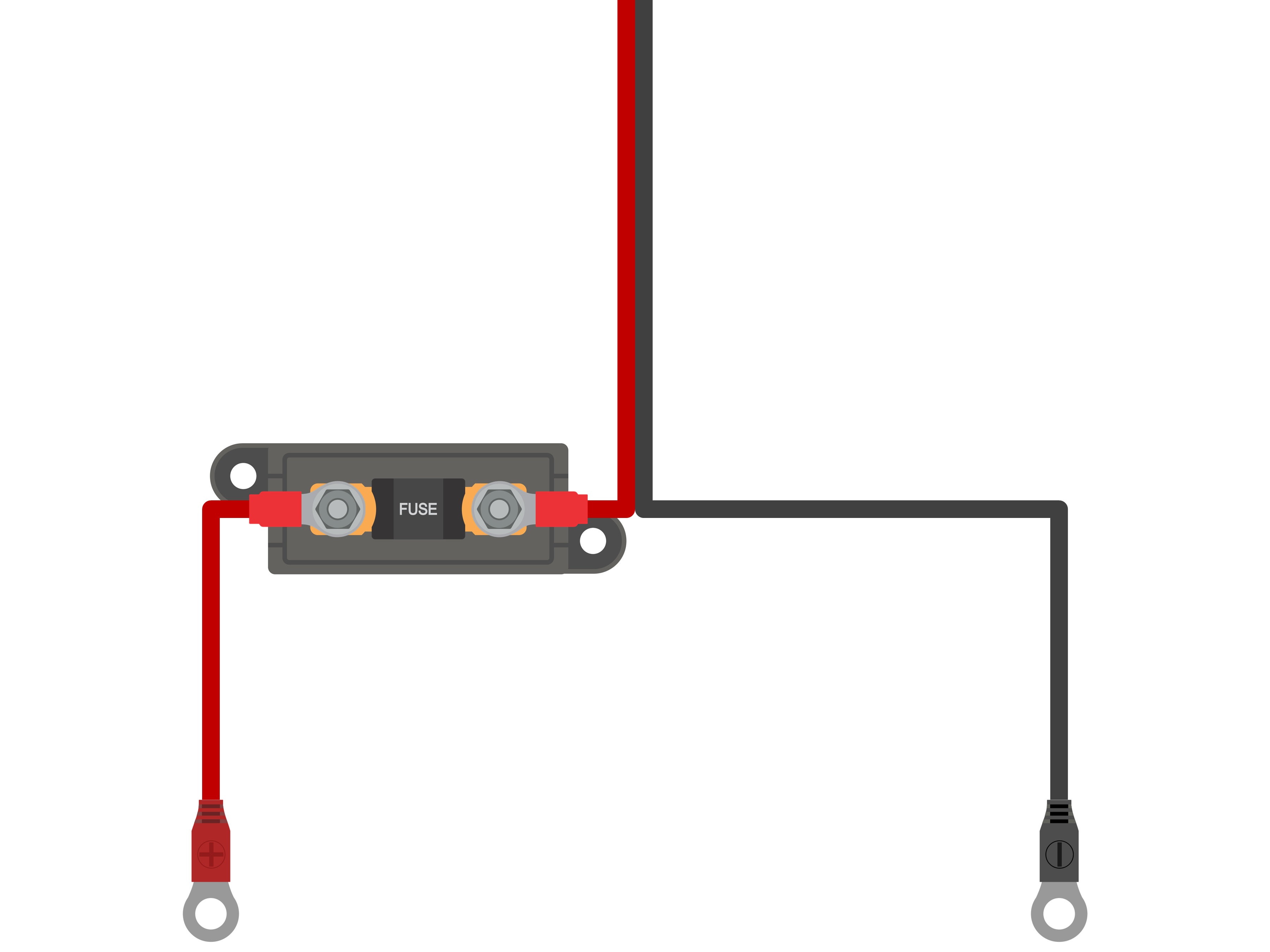

Nelle installazioni temporanee, quando si carica una batteria installata in un veicolo e il morsetto negativo (-) della batteria è collegato a terra al telaio del veicolo (convenzionale):
Collegare prima il cavo positivo CC / morsetto batteria (isolamento rosso) direttamente al morsetto positivo della batteria (+).
Quindi, collegare il cavo negativo CC / morsetto batteria (isolamento nero) a un punto di messa a terra adeguato sul telaio del veicolo (non direttamente al morsetto negativo della batteria).
Quando si scollega il caricabatterie, scollegare i cavi CC / i morsetti batteria in ordine inverso rispetto all'ordine di collegamento.

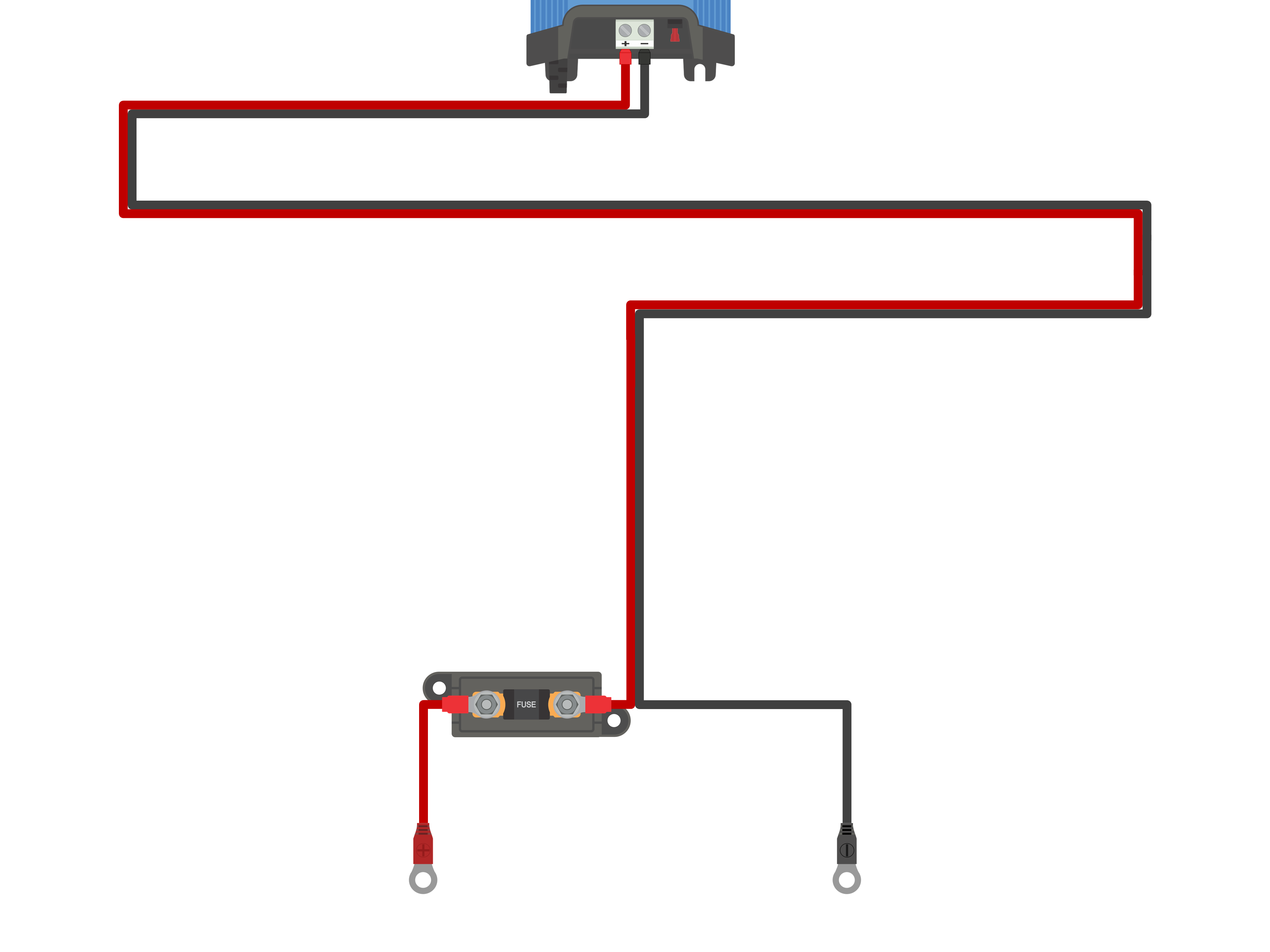

Nelle installazioni temporanee, quando si carica una batteria installata all'interno di un veicolo e il morsetto positivo (+) della batteria è collegato a terra al telaio del veicolo (non convenzionale):
Collegare prima il cavo negativo CC / morsetto batteria (isolamento nero) direttamente al morsetto negativo della batteria (-).
Quindi, collegare il cavo positivo CC / morsetto batteria (isolamento rosso) a un punto di messa a terra adeguato sul telaio del veicolo (non direttamente al morsetto positivo della batteria).
Quando si scollega il caricabatterie, scollegare i cavi CC / i morsetti batteria in ordine inverso rispetto all'ordine di collegamento.
Collegare il cavo di alimentazione CA del Blue Smart IP22 Charger a una presa di corrente: dopo un breve intervallo di tempo, si accendono i LED che indicano la modalità di carica e lo stato di carica attuali.
Avviso
Come riferimento, vengono forniti anche degli schemi di cablaggio che illustrano le più comuni configurazioni di installazione; per ulteriori informazioni, consultare la sezione "Installazione > Schemi".
La gamma Blue Smart IP22 Charger è dotata di morsetti a vite ascendenti per il collegamento al cablaggio di alimentazione CC, che non è incluso e deve essere fornito dall'installatore.
Per garantire un funzionamento ottimale e affidabile, è importante scegliere un cablaggio di alimentazione CC flessibile di alta qualità, adatto al modello specifico di caricabatterie e all'installazione complessiva; la scelta del cavo di alimentazione CC deve tenere in considerazione i seguenti aspetti:
Dimensione/calibro del cavo
L'area della sezione trasversale del conduttore è proporzionale alla resistenza di un cavo per unità di lunghezza, che influisce sulla quantità di calore generato per unità di lunghezza e sulla caduta di tensione su tutta la lunghezza del cavo.
Capacità di conduzione della corrente
La capacità di conduzione della corrente è la corrente massima che una determinata dimensione/calibro del cavo può condurre in un particolare ambiente di installazione senza superare il limite di temperatura dell'isolamento del cavo; di conseguenza, la capacità di conduzione della corrente dipende dalle dimensioni/calibro del cavo, dall'ambiente di installazione e dal limite di temperatura dell'isolamento.
Per evitare il surriscaldamento del cavo di alimentazione CC e/o dell'apparecchiatura di interfaccia, la corrente massima nominale per la dimensione/calibro del cavo selezionato (compreso l'eventuale declassamento applicabile all'installazione) deve essere superiore alla corrente massima di funzionamento normale e anche alla portata del fusibile o dell'interruttore automatico installato (in caso di guasto da sovracorrente).
% di caduta di tensione
La percentuale di caduta di tensione è la tensione massima persa sulla lunghezza del cavo, espressa in percentuale rispetto alla tensione di esercizio nominale; di conseguenza, la percentuale di caduta di tensione dipende dalla dimensione/calibro del cavo, dalla sua lunghezza totale e dalla tensione di esercizio nominale.
Per evitare un'eccessiva perdita di potenza e problemi operativi dovuti a un'elevata caduta di tensione, progettare la struttura del sistema in modo da ridurre al minimo la lunghezza del cavo di alimentazione CC e scegliere un cavo di dimensioni/calibro tali da garantire una caduta di tensione pari o inferiore al 3 % (alla massima corrente di funzionamento normale).
Conduttore
Il materiale del conduttore e le sue specifiche influiscono sulla resistenza di un cavo per unità di lunghezza (che influisce sulla capacità di conduzione della corrente), sulla resistenza, sul calore generato alle terminazioni e sulla flessibilità complessiva del cavo.
Materiale e configurazione del conduttore
Utilizzare un cablaggio di alimentazione CC flessibile di alta qualità, costituito da conduttori di rame senza ossigeno a più trefoli sottili.

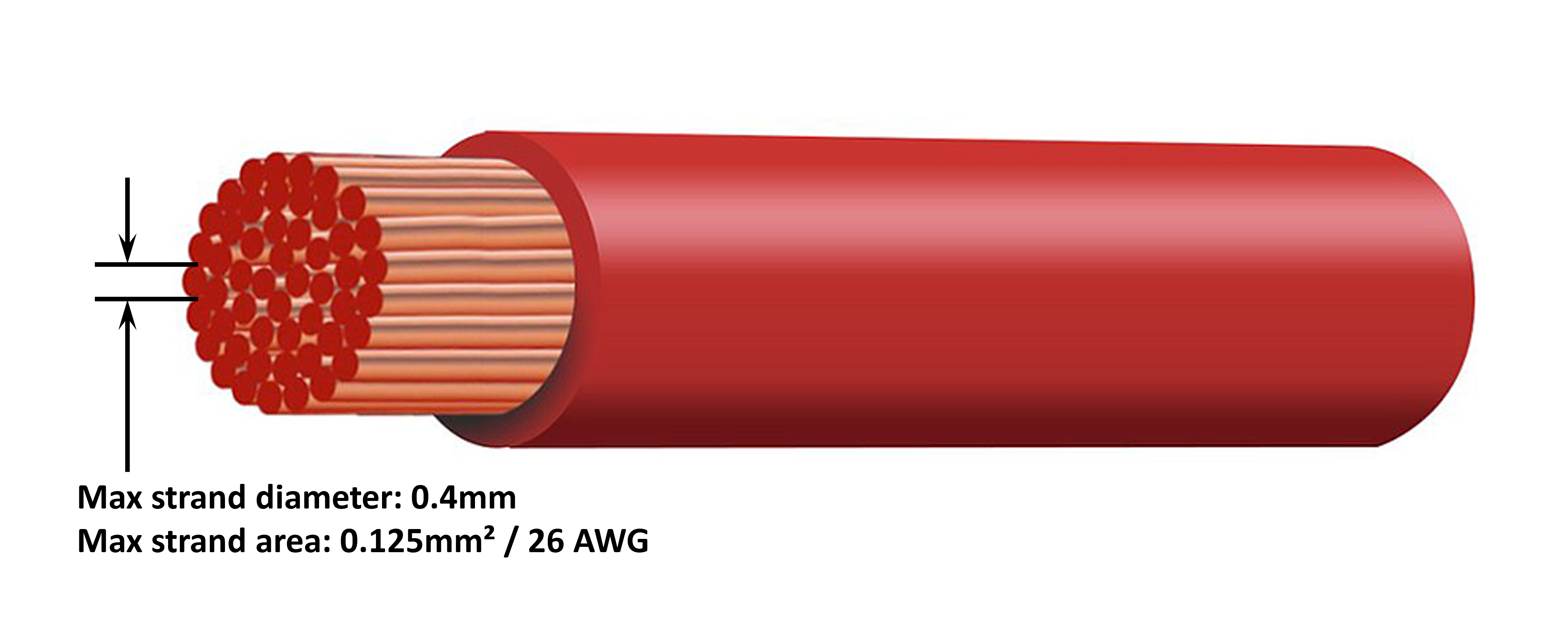

Diametro del trefolo
Il diametro del trefolo influisce sull'area di contatto e di conseguenza sulla resistenza delle terminazioni; una terminazione ad alta resistenza genererà un notevole calore durante il funzionamento sotto carico e può provocare un grave surriscaldamento.
Per massimizzare l'area di contatto ed evitare il surriscaldamento alle/vicino alle terminazioni, il diametro di ogni singolo trefolo di rame non deve superare i 0,4 mm (0,016 pollici) o una superficie di 0,125 mm² (AWG26).
Classe di flessibilità
Per agevolare l'installazione con raggi di curvatura pratici ed evitare guasti al cavo e/o all'apparecchiatura di interfaccia dovuti a forza/stress eccessivi sulle terminazioni e/o a fatica ciclica, utilizzare un cablaggio di alimentazione CC flessibile di alta qualità con una classe di flessibilità di 5 - Conduttori di rame flessibili o 6 - Conduttori di rame extra flessibili.
Isolamento
Il materiale isolante e le specifiche influiscono sulla capacità/valore nominale della temperatura massima (che influisce sulla capacità di conduzione della corrente) e sulla capacità/classe di isolamento di tensione massima di un cavo.
Valore nominale della temperatura
Il valore nominale della temperatura di isolamento influisce sulla capacità di conduzione della corrente di un cavo e non deve essere superato se si considera la combinazione di a) temperatura ambiente massima, b) ambiente di installazione (che influisce sulla dissipazione del calore) e c) aumento della temperatura dovuto al calore generato dal cavo quando funziona alla corrente nominale del fusibile o dell'interruttore.
Per evitare il surriscaldamento dell'isolamento del cavo, utilizzare cavi di alimentazione CC flessibili di alta qualità con una temperatura di isolamento di almeno 90 °C/194 °F (preferibilmente 105 °C/221 °F), o come richiesto dall'impianto.
Tensione nominale
Per garantire un solido isolamento elettrico e la sicurezza generale, utilizzare un cablaggio di alimentazione CC flessibile di alta qualità con una tensione di isolamento nominale superiore alla tensione massima di funzionamento del sistema; il cablaggio di alimentazione CC flessibile di alta qualità ha in genere una tensione di isolamento di 0,6/1 kV.
Fare riferimento alla seguente tabella per le dimensioni/calibro minime del cavo di alimentazione CC (area della sezione trasversale) raccomandate per ogni modello diBlue Smart IP22 Charger e la lunghezza del cavo di alimentazione CC specifica dell’impianto:
Avviso
Gli intervalli di lunghezza dei cavi di alimentazione CC rappresentano la lunghezza unidirezionale tra il caricabatterie e la batteria; la lunghezza totale del circuito (lunghezza dei cavi positivi e negativi) è stata ipotizzata come pari al doppio della lunghezza unidirezionale per i calcoli della caduta di tensione.
Alcune combinazioni sono "Non raccomandate" in quanto la caduta di tensione sarebbe eccessiva anche usando il cavo di alimentazione CC compatibile di maggiori dimensioni; oltre a un'elevata perdita di potenza, una caduta di tensione eccessiva può causare problemi di carica.
Le raccomandazioni relative alle dimensioni/calibro dei cavi di alimentazione CC sopra riportate si basano su un cablaggio con un grado di isolamento di almeno 90 °C (194 °F), instradato in un'area non chiusa a una temperatura ambiente di 30 °C (86 °F), non collegato ad altri cavi e con un limite massimo di caduta di tensione del 3 %; queste raccomandazioni sono generiche e non coprono le complessità di tutti gli impianti e/o di tutti i tipi di cavi. Si prega di consultare un installatore certificato per ottenere indicazioni su impianti specifici e/o complessi.
Per garantire un funzionamento affidabile e sicuro, si raccomanda di installare un fusibile in linea o un interruttore automatico di potenza adeguata all'interno del cablaggio di alimentazione CC tra il Blue Smart IP22 Charger e le batterie e la batteria/le batterie, posizionato il più vicino possibile a quest’ultima/ultime; ciò è particolarmente importante per gli impianti cablati.
Lo scopo principale di un fusibile o di un interruttore automatico situato vicino alla batteria/alle batterie (fonte di energia) è quello di proteggere il cablaggio e il sistema in caso di guasto da sovracorrente, come un cortocircuito nel cablaggio di alimentazione CC; un fusibile o un interruttore automatico situato nell'unità caricabatterie o nelle vicinanze del cablaggio di alimentazione CC non fornirà protezione da cortocircuito nel tratto di cablaggio non protetto.
In caso di cortocircuito nel cablaggio di alimentazione CC tra la batteria/le batterie e il caricabatterie, la batteria/le batterie sono in grado di fornire un flusso di corrente estremamente elevato attraverso il cablaggio di alimentazione CC, che può provocare un grave surriscaldamento o un eventuale incendio, a meno che la batteria/le batterie (fonte di energia) non vengano scollegate immediatamente da un fusibile o un interruttore automatico adeguato.
Consultare la seguente tabella per sapere il valore nominale del fusibile / interruttore consigliato, in base al modello di caricabatterie:
Avviso
Le raccomandazioni sui valori nominali dei fusibili e degli interruttori di cui sopra si basano su un limite di corrente massima di funzionamento normale del 75 % per il valore nominale minimo dei fusibili e degli interruttori e sulla capacità massima di corrente del relativo cablaggio di alimentazione CC per il valore nominale massimo dei fusibili e degli interruttori; queste raccomandazioni sono generiche e non coprono le complessità di tutti gli impianti e/o di tutti i tipi di fusibili e interruttori. Si prega di consultare un installatore certificato per avere raccomandazioni su impianti specifici e/o complessi.

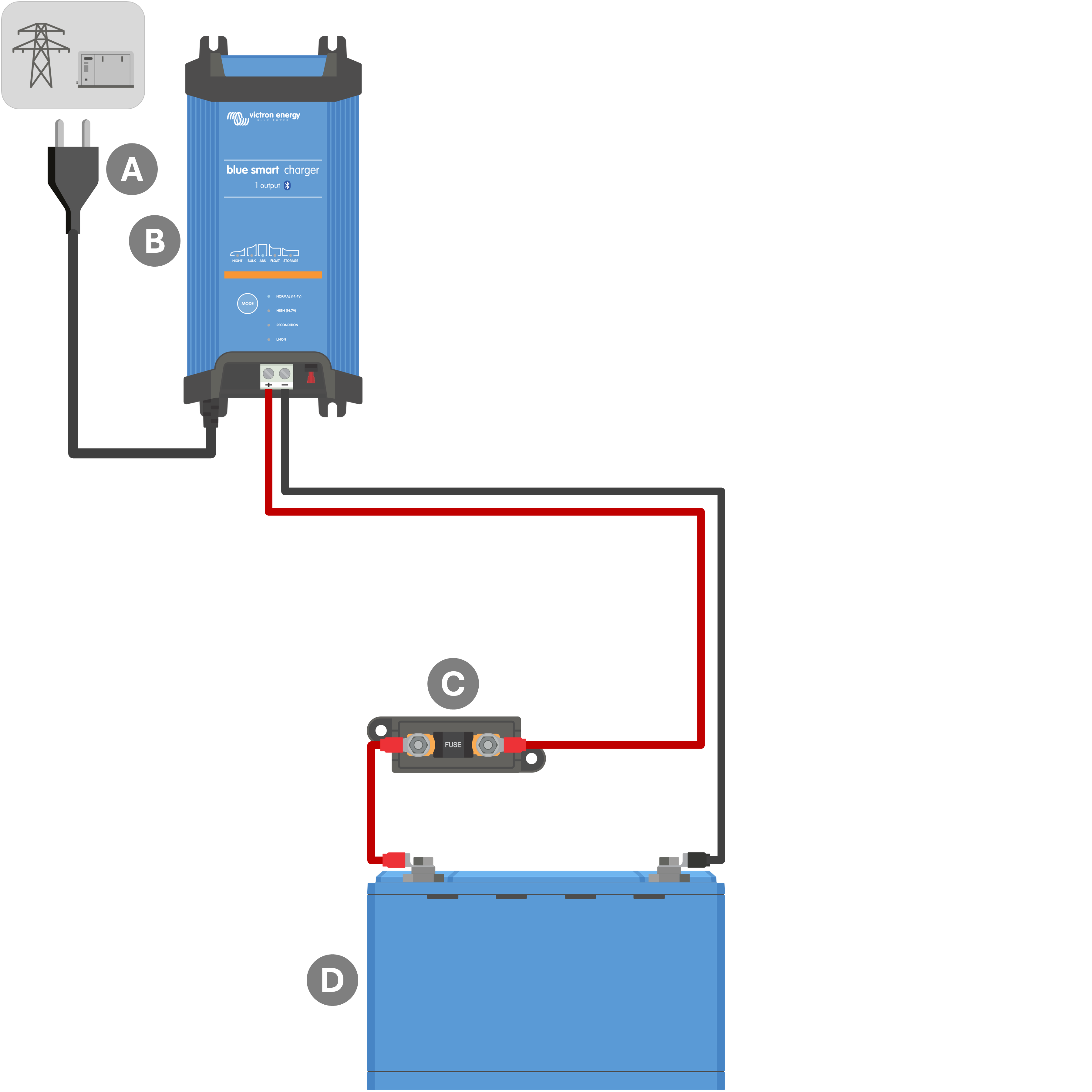

Per collegare il Blue Smart IP22 Charger a uscita singola (1) a una sola batteria / banco batterie, fare riferimento allo schema di cablaggio riportato di seguito:
Chiave | Descrizione |
|---|---|
A | Alimentazione CA (rete elettrica, generatore o inverter) |
B | Blue Smart IP22 Charger (modello a 1 uscita) |
C | Fusibile / interruttore (posizionare il più vicino possibile alla batteria) |
D | Batteria / Banco batterie |

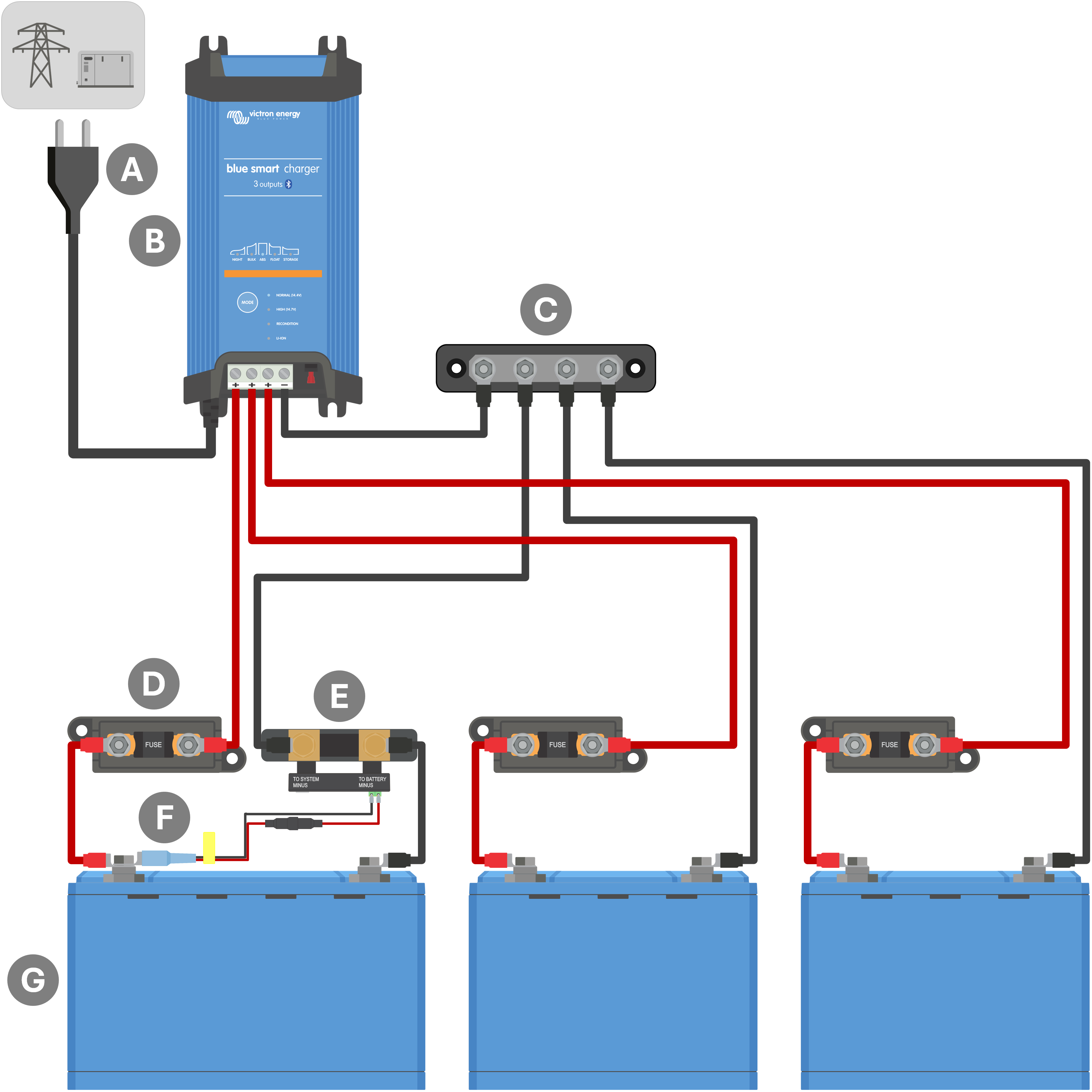

Per collegare il Blue Smart IP22 Charger a uscita multipla (3) a batterie indipendenti multiple / banchi batterie, fare riferimento allo schema di cablaggio riportato di seguito:
Chiave | Descrizione |
|---|---|
A | Alimentazione CA (rete elettrica, generatore o inverter) |
B | Blue Smart IP22 Charger (modello a 3 uscite) |
C | Sistema di sbarre negativo CC |
D | Fusibile / interruttore x 3 (posizionare il più vicino possibile alla batteria) |
E | Batterie / banchi batterie x3 (qualsiasi combinazione di 1, 2 o 3 batterie) |

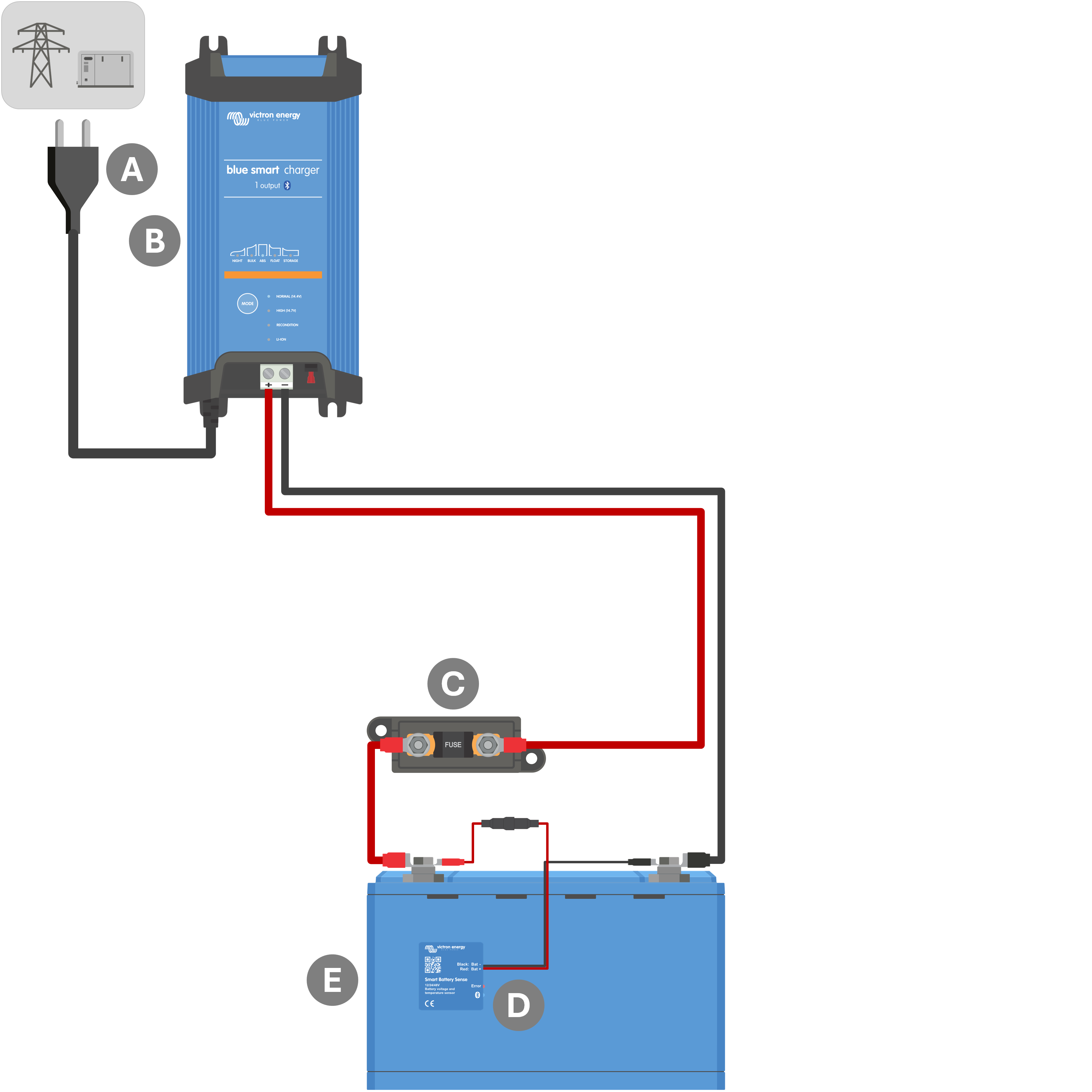

Per collegare il Blue Smart IP22 Charger (modello a 1 uscita) a una sola batteria / banco batterie in un sistema dotato di Smart Battery Sense, fare riferimento allo schema di cablaggio riportato di seguito:
Chiave | Descrizione |
|---|---|
A | Alimentazione CA (rete elettrica, generatore o inverter) |
B | Blue Smart IP22 Charger (modello a 1 uscita) |
C | Fusibile / interruttore (posizionare il più vicino possibile alla batteria) |
D | Smart Battery Sense |
E | Batteria / Banco batterie |
Avviso
È necessario configurare una Rete VE.Smart tra il Blue Smart IP22 Charger e lo Smart Battery Sense per attivare la connettività Bluetooth e la comunicazione tra i dispositivi; per ulteriori informazioni, consultare la sezione “Configurazione avanzata > VE.Smart Networking”.

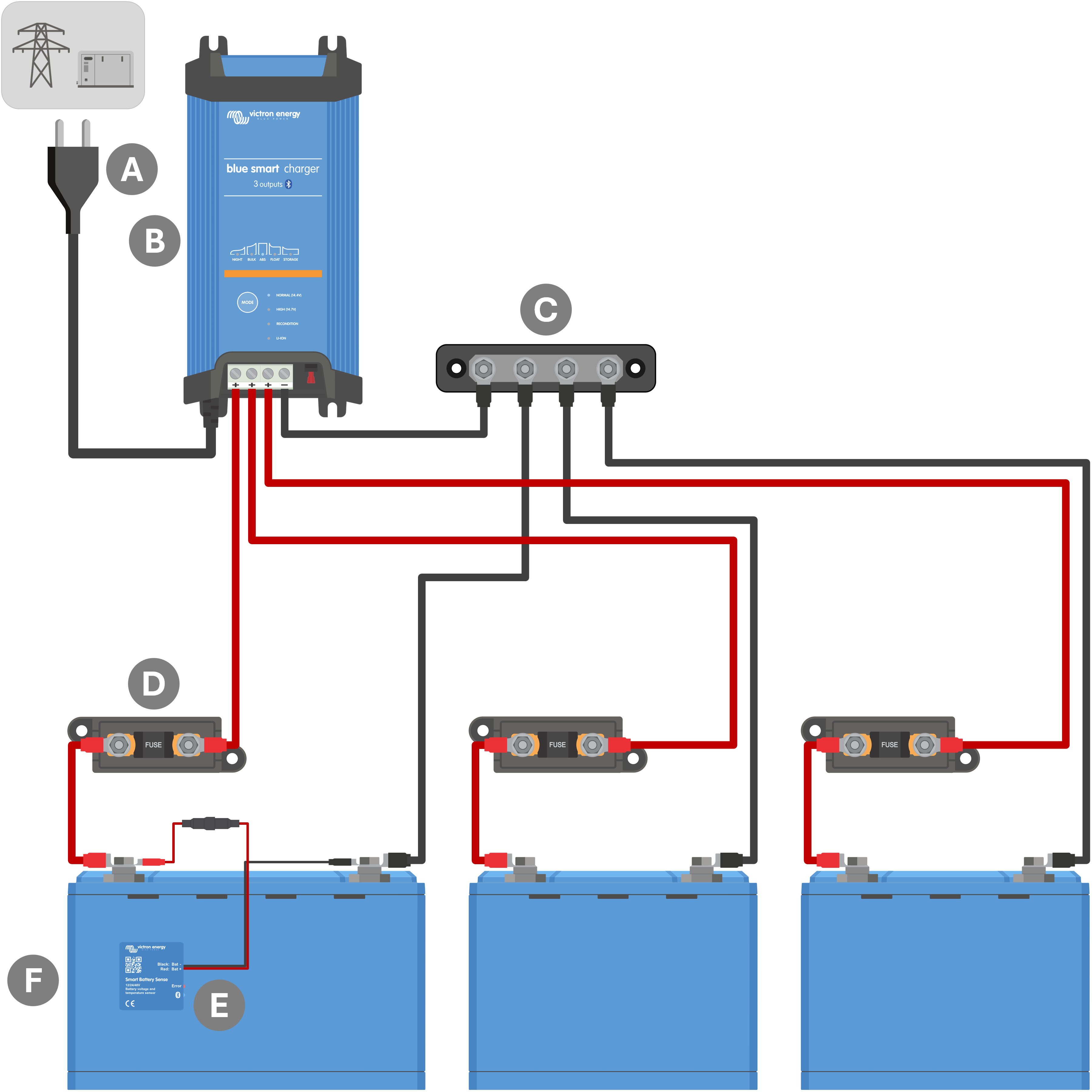

Per collegare il Blue Smart IP22 Charger (modello a 3 uscite) a varie batterie / banchi batterie indipendenti in un sistema dotato di Smart Battery Sense, fare riferimento allo schema di cablaggio riportato di seguito:
Chiave | Descrizione |
|---|---|
A | Alimentazione CA (rete elettrica, generatore o inverter) |
B | Blue Smart IP22 Charger (modello a 3 uscite) |
C | Sistema di sbarre negativo CC |
D | Fusibile / interruttore x 3 (posizionare il più vicino possibile alla batteria) |
E | Smart Battery Sense |
F | Batterie / banchi batterie x3 (qualsiasi combinazione di 1, 2 o 3 batterie) |
Avviso
È necessario configurare una Rete VE.Smart tra il Blue Smart IP22 Charger e lo Smart Battery Sense per attivare la connettività Bluetooth e la comunicazione tra i dispositivi; per ulteriori informazioni, consultare la sezione “Configurazione avanzata > VE.Smart Networking”.

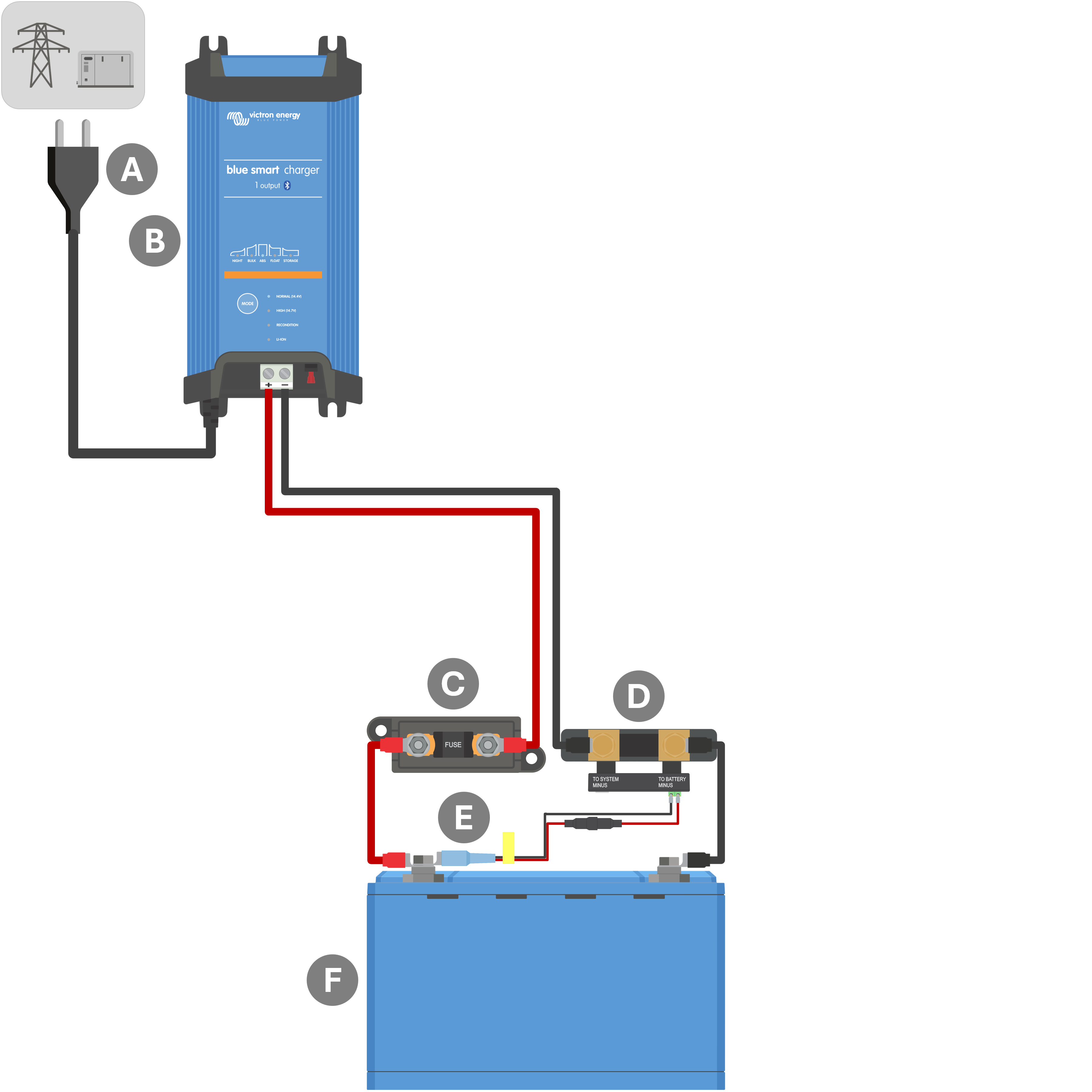

Per collegare il Blue Smart IP22 Charger (modello a 1 uscita) a una sola batteria / banco batterie in un sistema dotato di SmartShunt o di un monitor della batteria BMV, fare riferimento allo schema di cablaggio riportato di seguito:
Chiave | Descrizione |
|---|---|
A | Alimentazione CA (rete elettrica, generatore o inverter) |
B | Blue Smart IP22 Charger (modello a 1 uscita) |
C | Fusibile / interruttore (posizionare il più vicino possibile alla batteria) |
D | SmartShunt o shunt monitor della batteria BMV (posizionare il più vicino possibile alla batteria) |
E | Sensore di temperatura e tensione (accessorio opzionale, PN: ASS000100000) |
F | Batteria / Banco batterie |
Avviso
È necessario configurare una Rete VE.Smart tra il Blue Smart IP22 Charger e lo SmartShunt o il monitor della batteria BMV per attivare la connettività Bluetooth e la comunicazione tra i dispositivi; per ulteriori informazioni, consultare la sezione “Configurazione avanzata > VE.Smart Networking”.
Per collegare il Blue Smart IP22 Charger (modello a 3 uscite) a varie batterie / banchi batterie indipendenti in un sistema dotato di SmartShunt o di monitor della batteria BMV, fare riferimento allo schema di cablaggio riportato di seguito:
Chiave | Descrizione |
|---|---|
A | Alimentazione CA (rete elettrica, generatore o inverter) |
B | Blue Smart IP22 Charger (modello a 3 uscita) |
C | Sistema di sbarre negativo CC |
D | Fusibile / interruttore x 3 (posizionare il più vicino possibile alla batteria) |
E | SmartShunt o shunt monitor della batteria BMV (posizionare il più vicino possibile alla batteria) |
F | Sensore di temperatura e tensione (accessorio opzionale, PN: ASS000100000) |
G | Batterie / banchi batterie x3 (qualsiasi combinazione di 1, 2 o 3 batterie) |
Avviso
È necessario configurare una Rete VE.Smart tra il Blue Smart IP22 Charger e lo SmartShunt o il monitor della batteria BMV per attivare la connettività Bluetooth e la comunicazione tra i dispositivi; per ulteriori informazioni, consultare la sezione “Configurazione avanzata > VE.Smart Networking”.

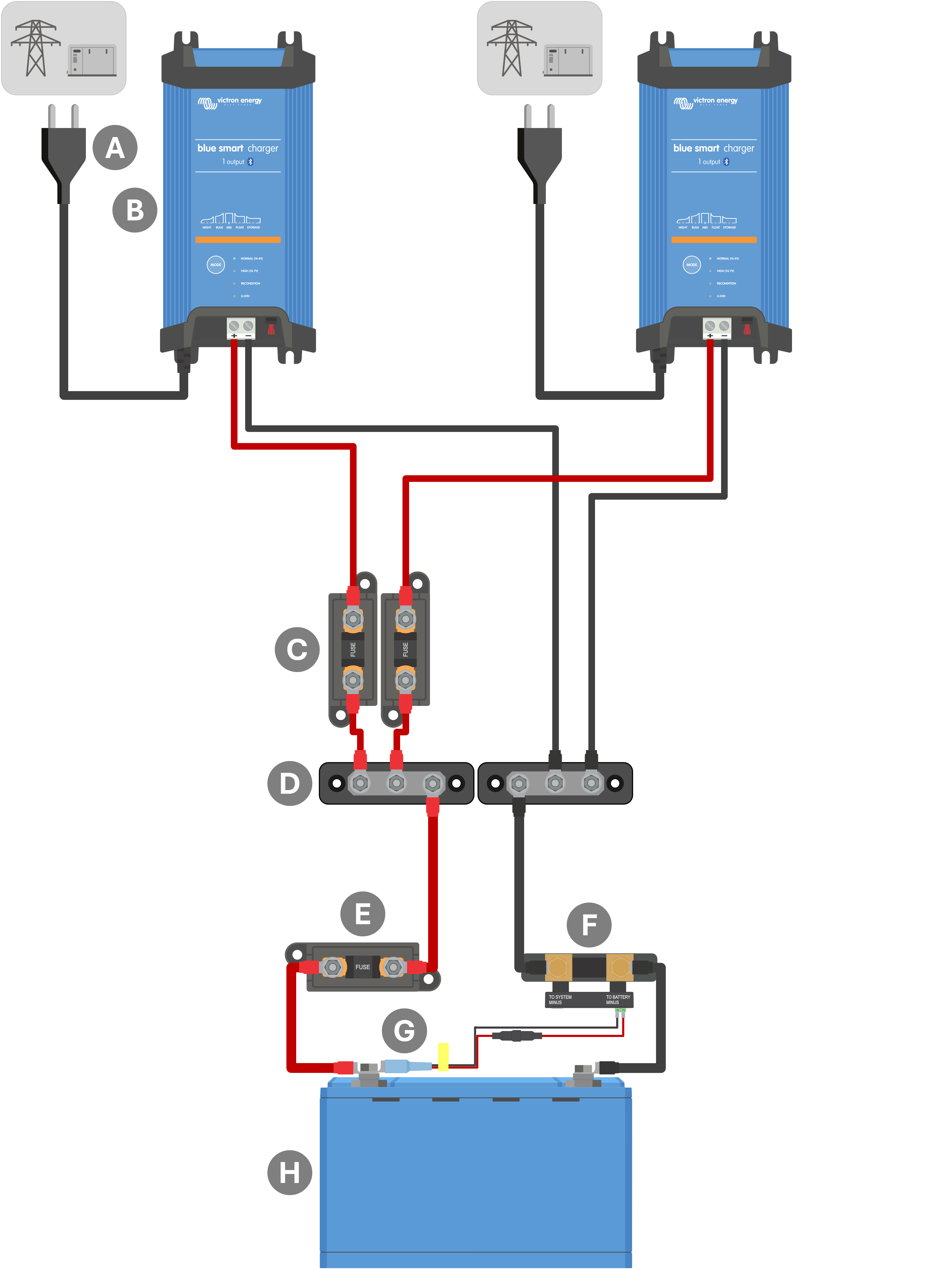

Per collegare vari Blue Smart IP22 Charger in parallelo a una sola batteria / banco batterie in un sistema dotato di SmartShunt o monitor della batteria BMV opzionale, fare riferimento allo schema di cablaggio riportato di seguito:
Chiave | Descrizione |
|---|---|
A | Alimentazione CA x2 (rete elettrica, generatore o inverter) |
B | Blue Smart IP22 Chargers x2 |
C | Fusibili / interruttori x 2 (posizionare il più vicino possibile al busbar CC positivo) |
D | Sistema di sbarre CC positivo e negativo |
E | Fusibile / interruttore (posizionare il più vicino possibile alla batteria) |
F | SmartShunt o shunt monitor della batteria BMV (lo SmartShunt/BMV è opzionale, posizionare il più vicino possibile alla batteria) |
G | Sensore di temperatura e tensione (accessorio opzionale, PN: ASS000100000) |
H | Batteria / Banco batterie |
Avviso
È necessario configurare una Rete VE.Smart tra il Blue Smart IP22 Charger collegato in parallelo (e lo SmartShunt o il monitor della batteria BMV opzionale, se in uso) per attivare la connettività Bluetooth e la comunicazione tra i dispositivi; per ulteriori informazioni, consultare la sezione “Configurazione avanzata > VE.Smart Networking”.
