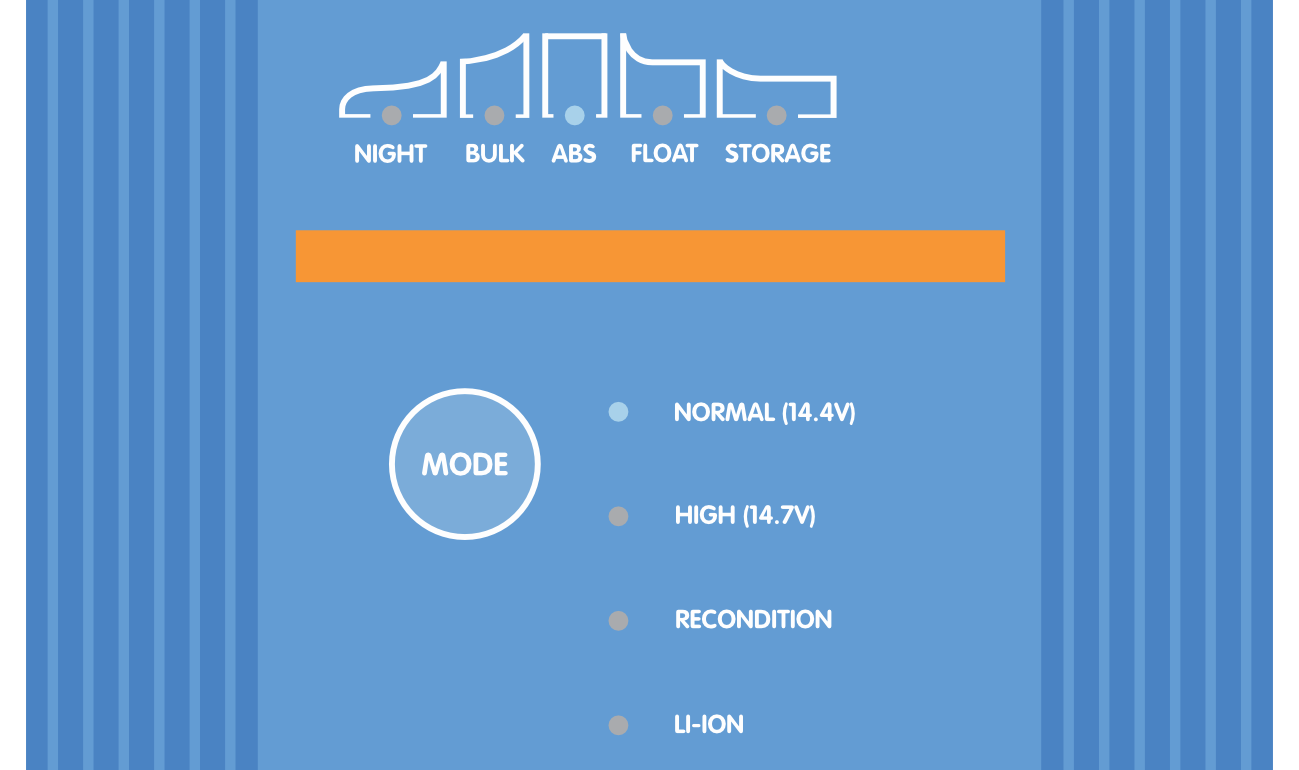

Os LED na unidade Blue Smart IP22 Charger que podem ser referenciados para determinar o estado de carga atual e outras informações operacionais.
Consulte as indicações do LED na tabela abaixo:
O funcionamento do Blue Smart IP22 Charger pode ser monitorizado em tempo real e/ou após a conclusão de um ciclo de carregamento através um dispositivo Bluetooth (telemóvel ou tablet) com a aplicação VictronConnect; isto inclui dados em tempo real, como tensão de saída do carregador, corrente de saída, a fase de carga atual, as estatísticas do ciclo de carga, os avisos, os alarmes e os erros.
Quando uma ligação de Bluetooth é estabelecida com o carregador, os dados detalhados estão disponíveis em três ecrãs de resumo diferente disponíveis (STATUS (estado), GRAPH (gráfico) e HISTORY (histórico), visualizando cada diferentes dados de monitorização ou históricos e que compreende os últimos 40 ciclos de carga; o ecrã pretendido pode ser selecionado através do título da janela ou deslizando pelos ecrãs.
Também é possível visualizar e monitorizar dados e notificações diretamente na página local da lista de dispositivos VictronConnect sem ligar ao carregador, através da função de Leitura instantânea.

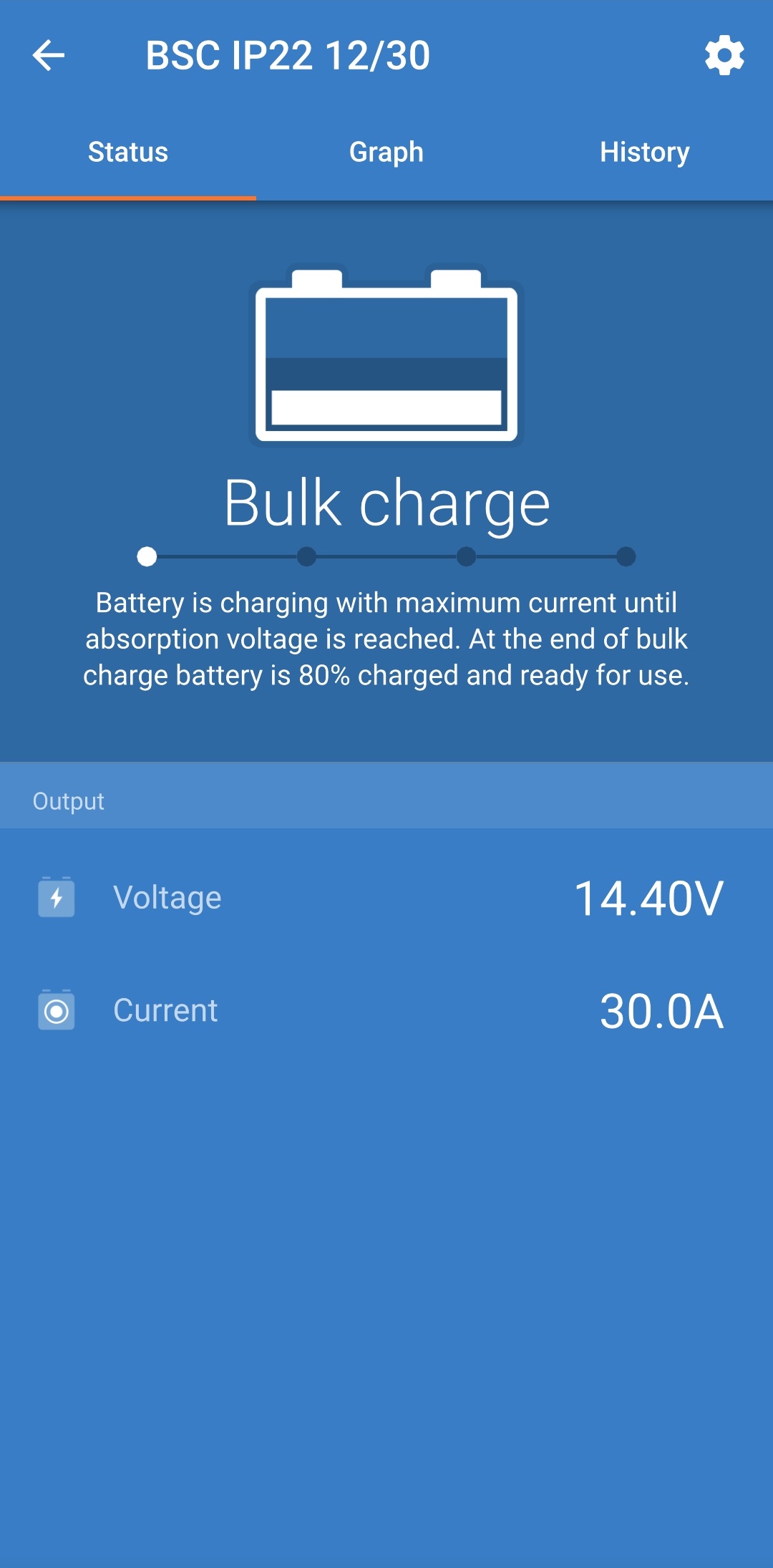

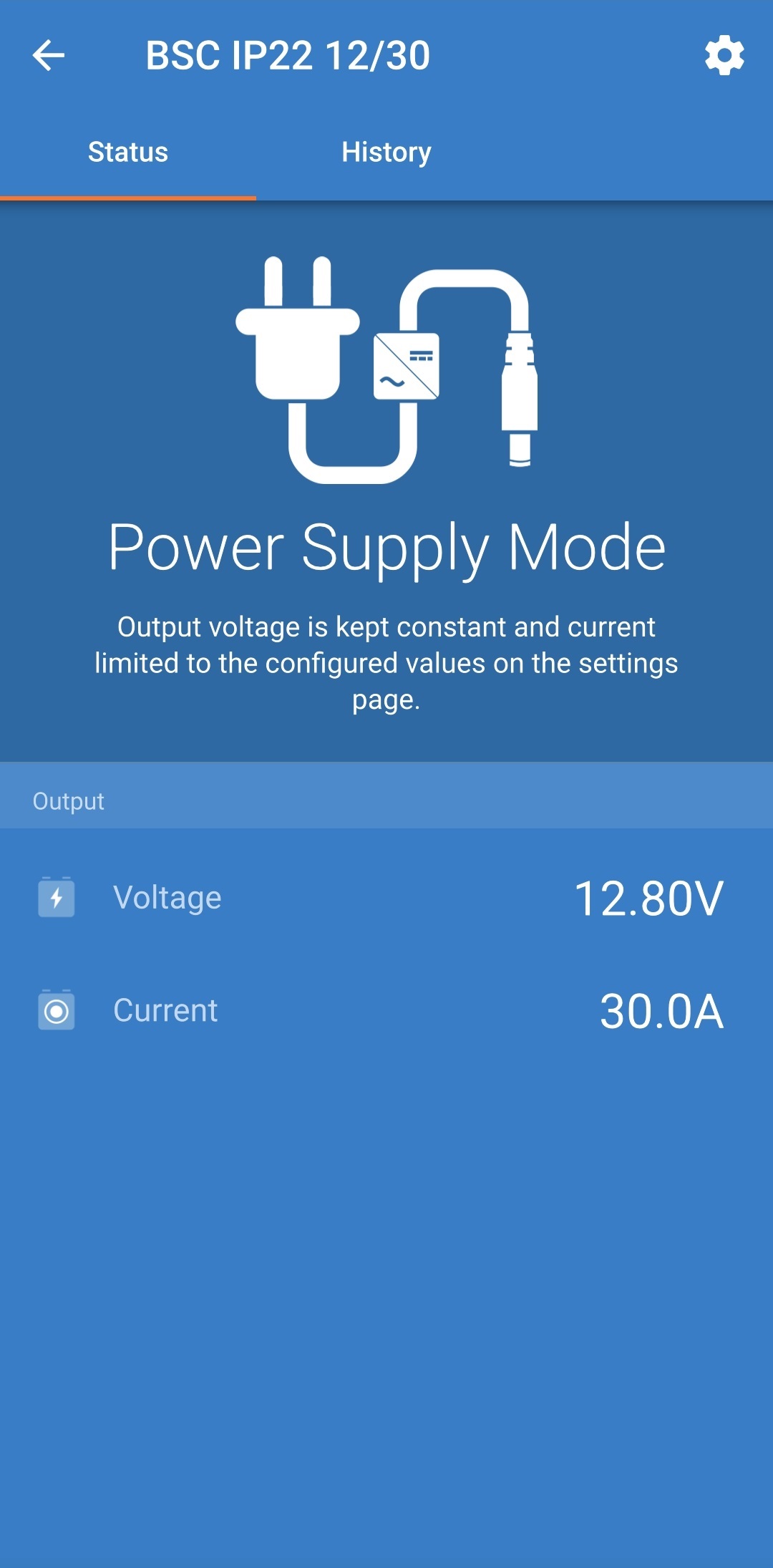

O ecrã STATUS (estado) é o ecrã principal de visão geral; apresenta o modo de função (carregador ou fonte de alimentação), o estado de carga ativa (no modo de carregador), a tensão da bateria e a corrente de carga / saída.
Estes dados são atualizados continuamente e em tempo real à medida que o ciclo progride.

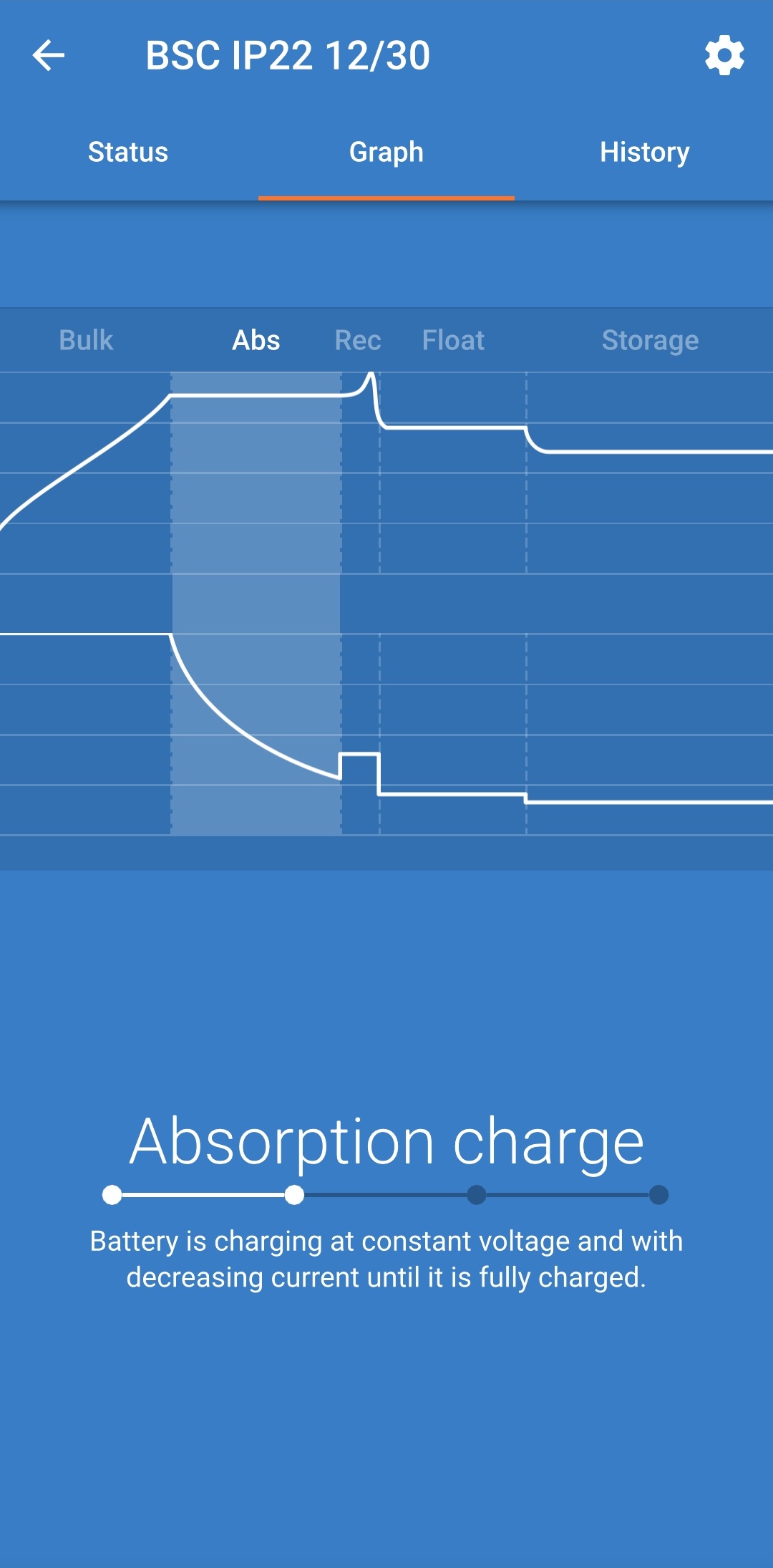

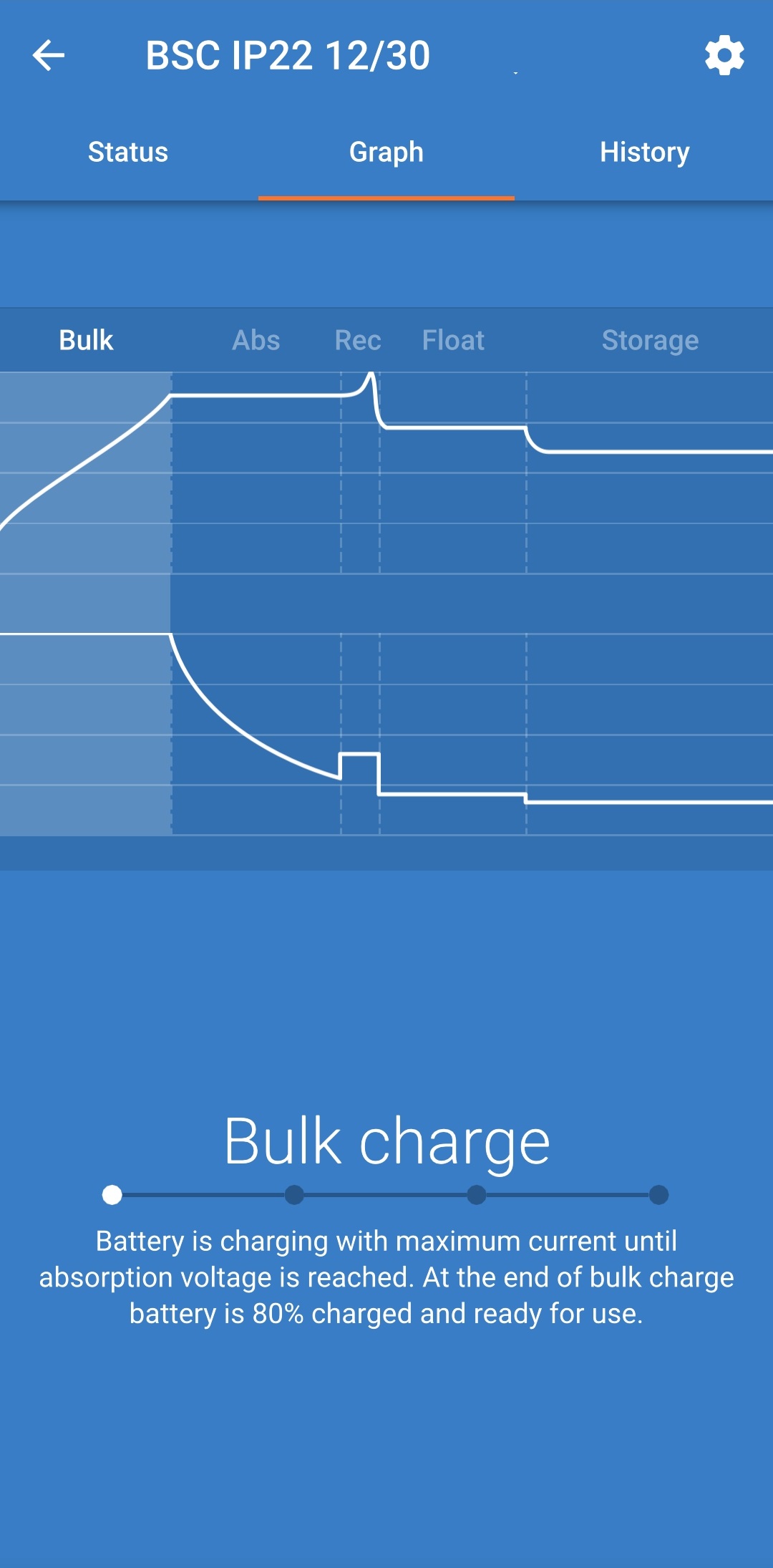

O ecrã GRAPH (gráfico) proporciona uma representação gráfica de compreensão fácil para cada estado de carga em relação à tensão da bateria e à corrente de carga.
A fase de carga ativa é também realçada e indicada, juntamente com uma breve explicação.

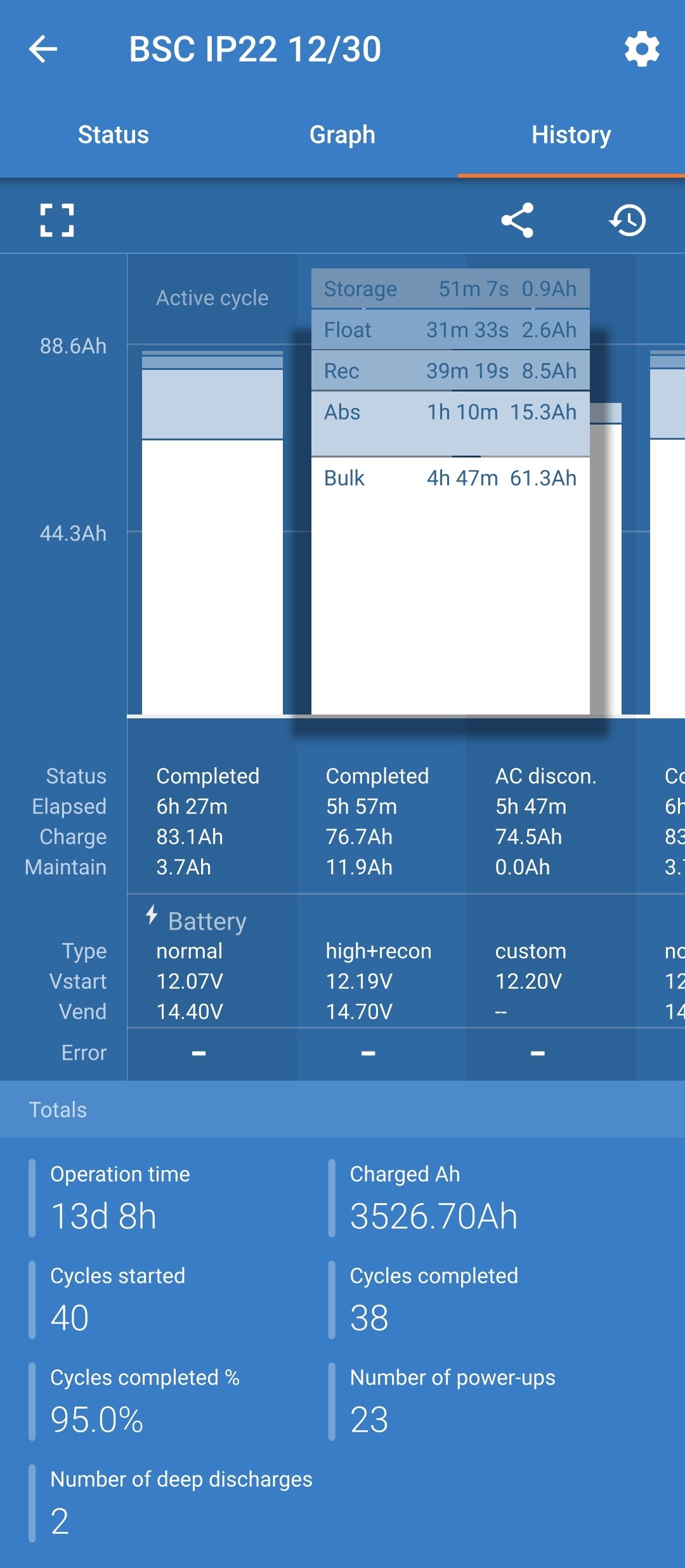

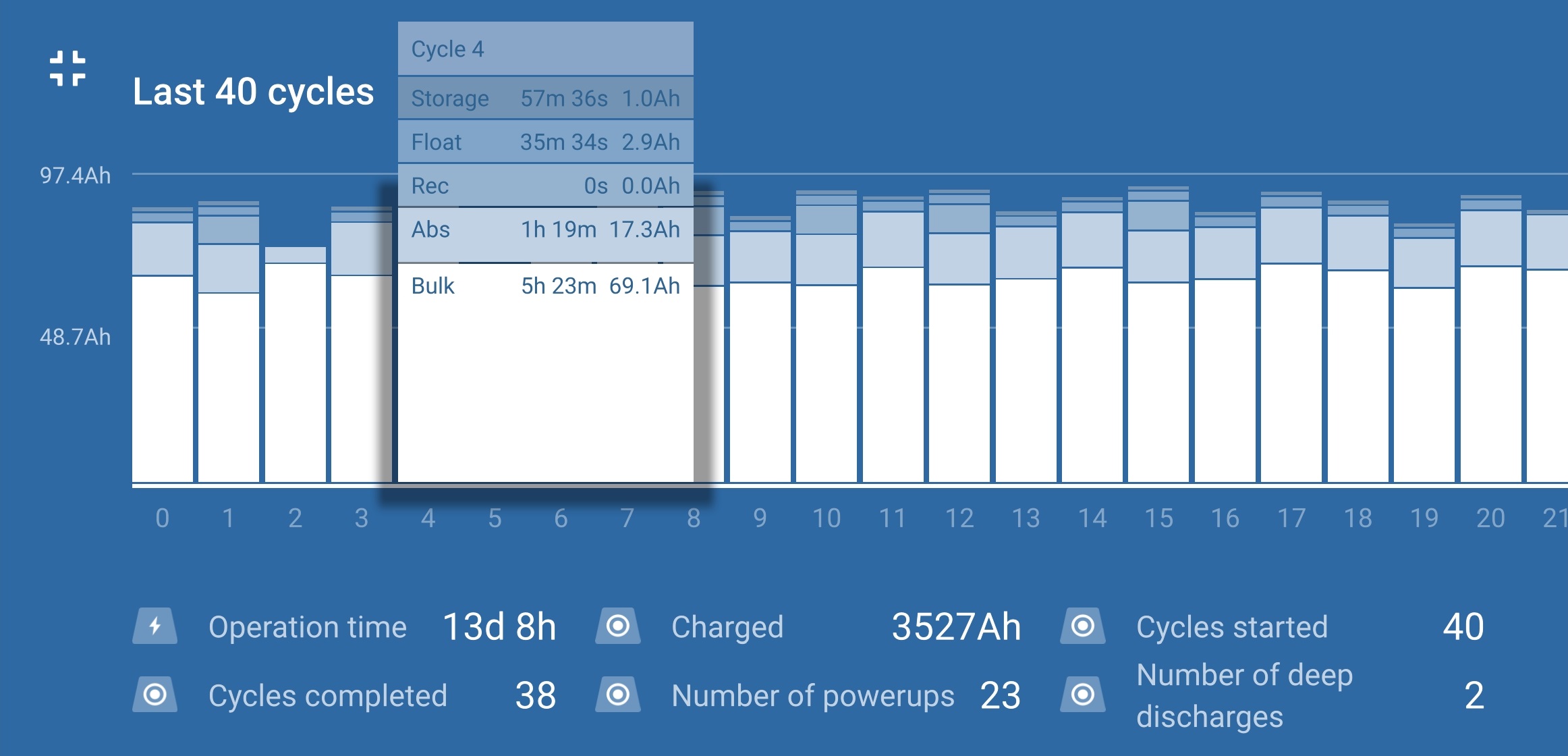

O ecrã HISTORY (histórico) é uma referência muito útil por incluir dados de utilização históricos sobre a vida útil do carregador e estatísticas detalhadas para os últimos 40 ciclos de carga (mesmo se o ciclo de carga tiver sido completado parcialmente).
Ao selecionar o ecrã completo de visualização, os dados são apresentados numa vista panorâmica com mais dias visíveis em simultâneo.
Visão geral do ciclo
Gráfico de barras expansível que mostra o tempo gasto em cada fase de carga e a capacidade de carga proporcionada (em Ah) durante cada fase de carga.
Estado
Confirma se o ciclo de carga foi completado corretamente ou se terminou antecipadamente / foi interrompido, incluindo a razão / causa.
Decorrido
O tempo decorrido para as fases de carregamento (inicial e absorção)
Carga
Capacidade total proporcionada durante as fases de recarga (inicial e absorção)
Mantido
Capacidade total proporcionada durante as fases de manutenção da carga (Flutuação, Armazenagem e Renovação)
Tipo
O modo do ciclo de carga utilizado; um modo de configuração «predefinido» ou «definido pelo utilizador» personalizado.
Vstart
Tensão da bateria quando começa o carregamento
Vend
Tensão da bateria quando o carregamento está completo (fim da fase de absorção)
Erro
Visualiza quaisquer erros ocorridos durante o ciclo de carga, incluindo o número e a descrição do erro.
Tempo de funcionamento
O tempo de funcionamento total durante a vida útil do carregador
Ah de carga
A capacidade de carga total (em Ah) proporcionada durante a vida útil do carregador
Ciclos iniciados
Os ciclos de carga total iniciados durante a vida útil do carregador
Ciclos concluídos
Os ciclos de carga total completados durante a vida útil do carregador
% de ciclos concluídos
A percentagem dos ciclos de carga total completados durante a vida útil do carregador
Número de inicializações
As vezes que o carregador foi ligado durante a sua vida útil
Número de descargas profundas
As vezes que o carregador recarregou uma bateria profundamente descarregada durante a vida útil
A gama Blue Smart IP22 Charger inclui uma função de leitura instantânea (requer o firmware v3.61 ou superior), que permite monitorizar os dados essenciais e as notificações de vários dispositivos compatíveis diretamente na lista de dispositivos VictronConnect, sem a necessidade de estabelecer uma ligação Bluetooth completa com o dispositivo.
Os principais benefícios da leitura instantânea através de uma ligação Bluetooth completa convencional são:
Todos os dados essenciais são visualizados na leitura instantânea, tornando desnecessário estabelecer uma ligação Bluetooth completa para a maioria dos requisitos de monitorização
É mais rápido e fácil monitorizar os dados essenciais, dado que não existe uma necessidade de estabelecer uma ligação Bluetooth completa e navegar entre os ecrãs
Os dados de vários dispositivos compatíveis podem ser monitorizados em tempo real simultaneamente e comparados num único ecrã, o que elimina a necessidade de se ligar a vários dispositivos em sucessão e tentar recordar os dados
O alcance da transmissão de leitura instantânea é maior que uma ligação Bluetooth completa, dado que existe apenas uma transmissão de dados encriptados, em oposição à comunicação bidirecional
O Blue Smart IP22 Charger vai apresentar os seguintes dados diretamente na lista de dispositivos VictronConnect através da leitura instantânea:
Tensão de saída
Corrente de saída
Fase da carga
Notificações de aviso e alarme
Notificações de erro
A transmissão da leitura instantânea está desativada por defeito pode ser ativada através de um dispositivo com Bluetooth ativado (telemóvel ou tablet) por meio da aplicação VictronConnect.
Para ativar a leitura instantânea:
Ligue o cabo de alimentação CA do Blue Smart IP22 Charger a uma tomada elétrica; após um breve atraso, os LED indicadores do modo de carga atual e do estado de carga acendem-se.
Utilizando um dispositivo Bluetooth (telemóvel ou tablet), abra a aplicação VictronConnect e localize o Blue Smart IP22 Charger na página Local da lista de Dispositivos e, em seguida, ligue ao dispositivo (o código PIN predefinido está indicado numa etiqueta localizada no back do carregador ou experimente 000000 se não houver etiqueta).

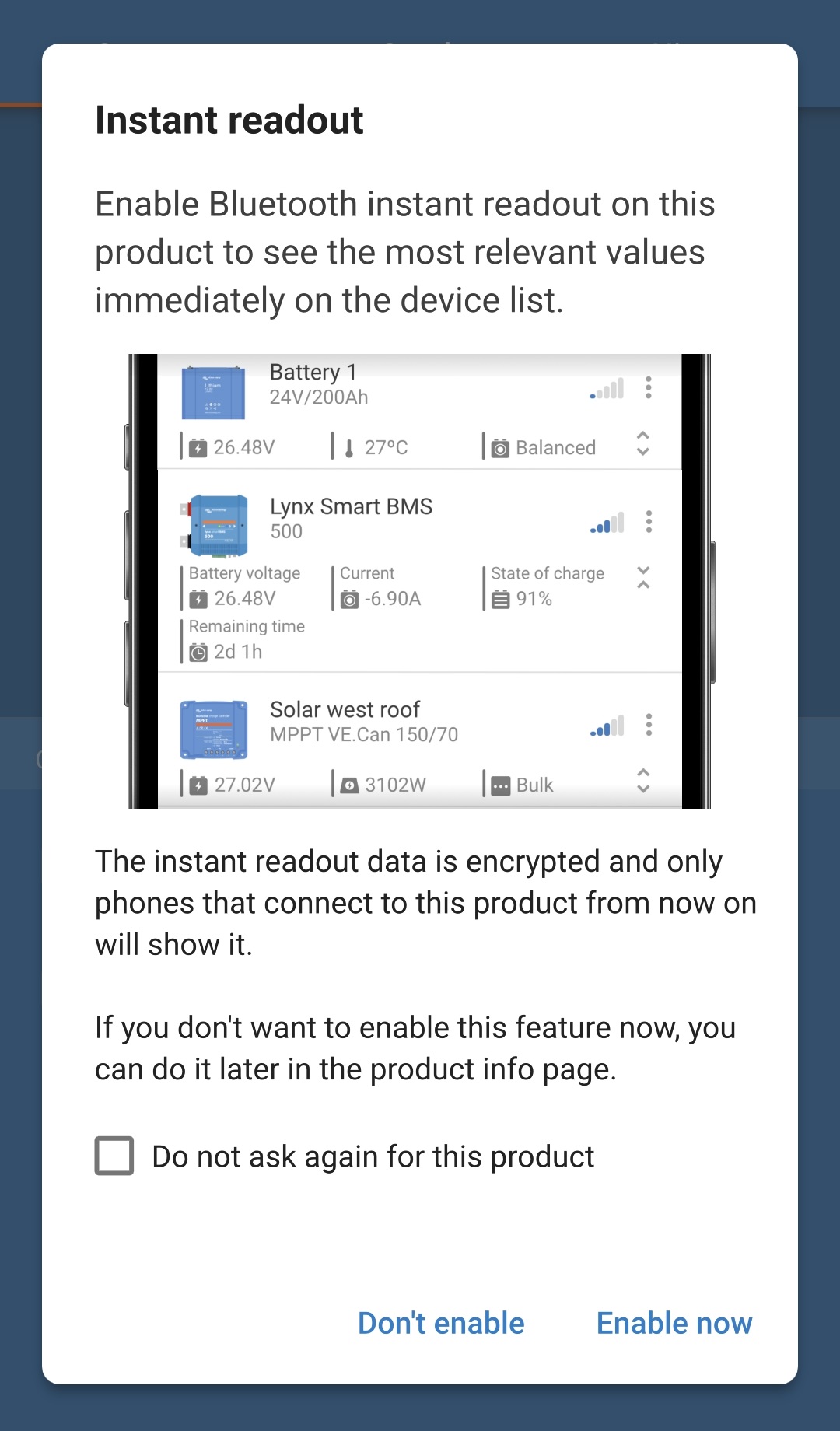

Depois de um pequeno atraso, surge a caixa de diálogo emergente de leitura instantânea:
Quando a caixa de diálogo emergente de Leitura instantânea for visualizada, selecione Ativar agora para ativar a funcionalidade de leitura instantânea; passe para o passo 9.
Se a caixa de diálogo emergente Leitura instantânea não aparecer, o aviso automático pode ter sido desativado ou o firmware do carregador não é compatível com a leitura instantânea e precisa de ser atualizado (a leitura instantânea requer o firmware v3.61 ou superior); avance para o passo 4.

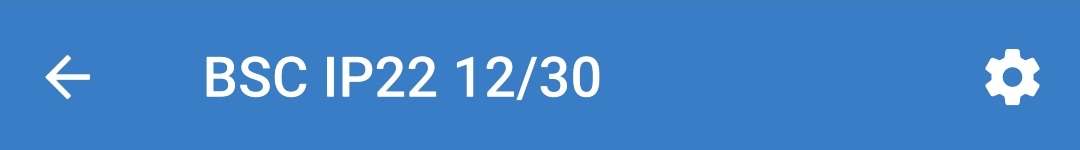

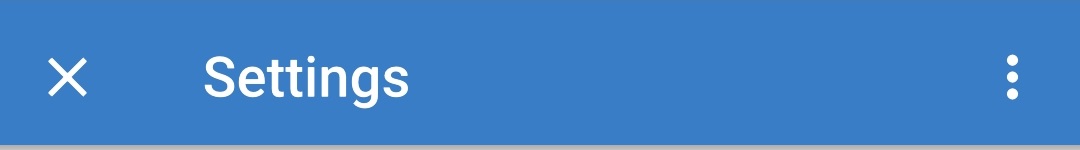

Selecione o ícone Definições (engrenagem no canto superior direito) para aceder à página Definições.

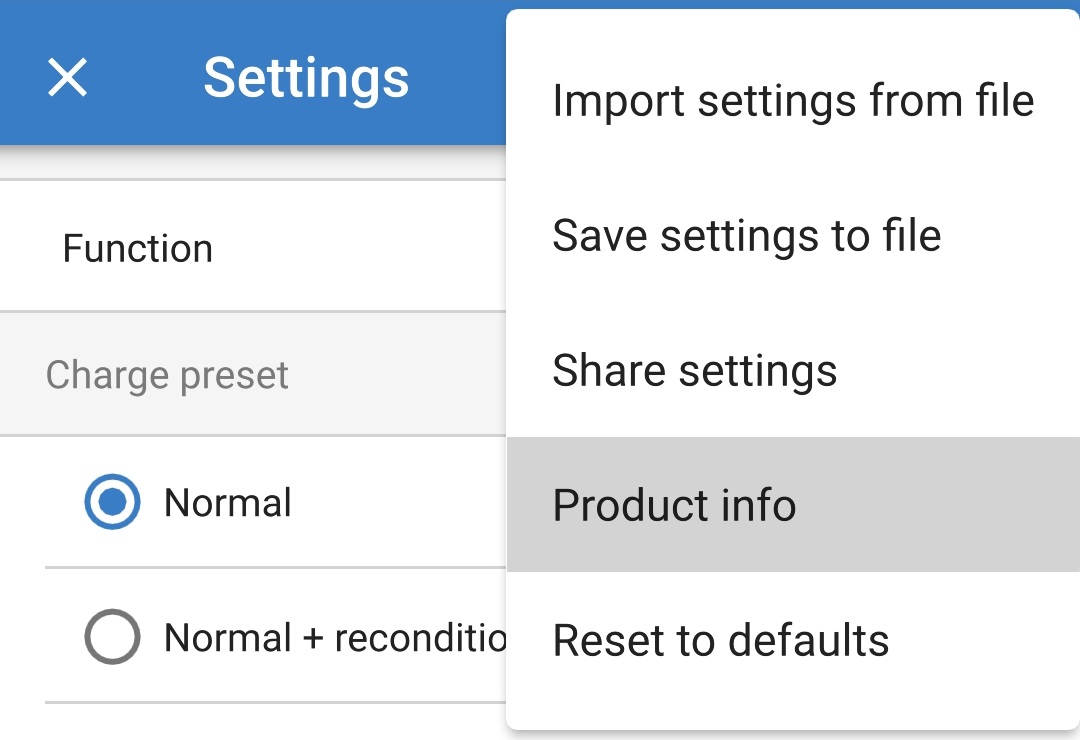

Selecione o ícone Opções de dispositivo (três pontos verticais no canto superior direito) para aceder ao menu respetivo.

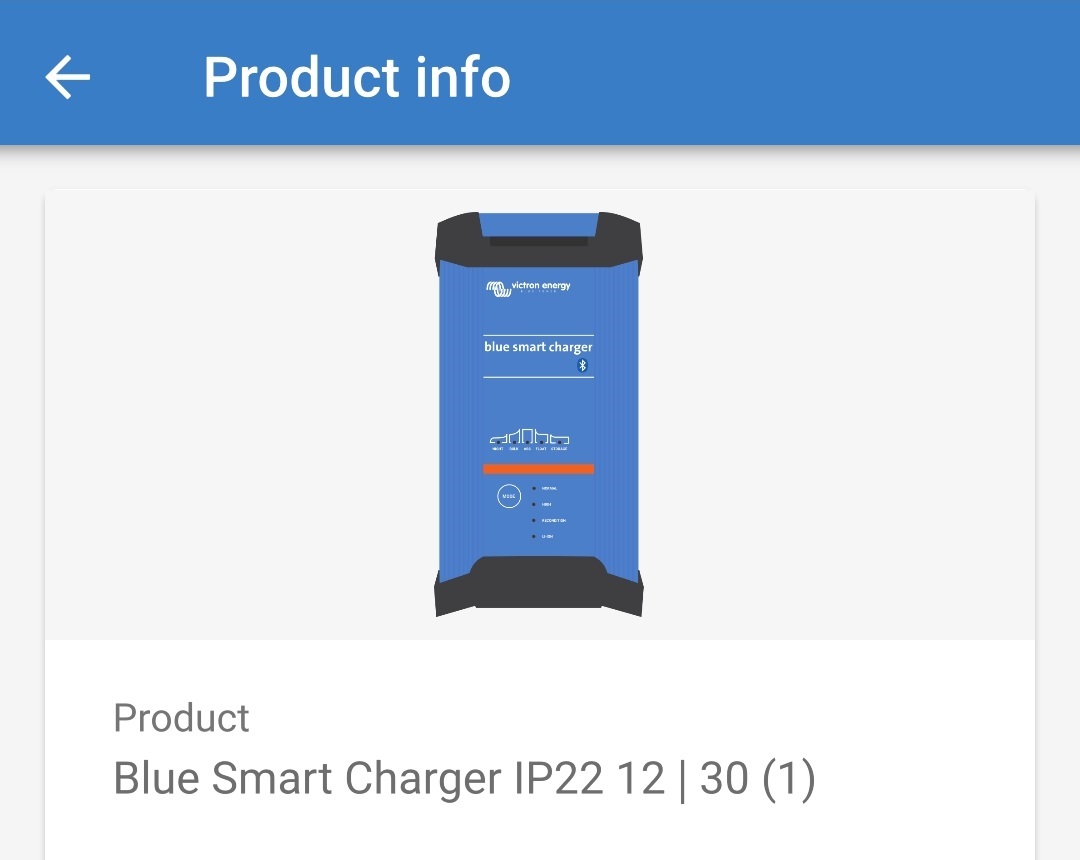

Selecione Informação do produto para aceder à página correspondente.

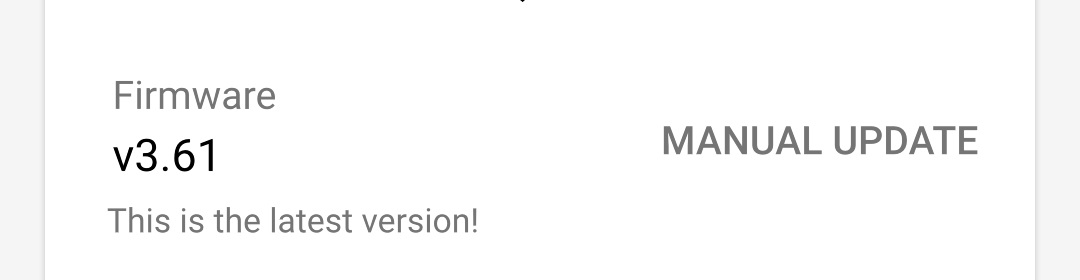

Confirme que a versão do firmware do carregador é compatível com a função de leitura instantânea:
Se a versão atual do firmware for v3.61 ou superior, avance para o passo 8.
Se a versão atual do firmware for inferior à v3.61, atualize para a versão mais recente do firmware e repita todo o processo; consulte a secção «Configuração > Atualizar firmware» para obter mais informação.

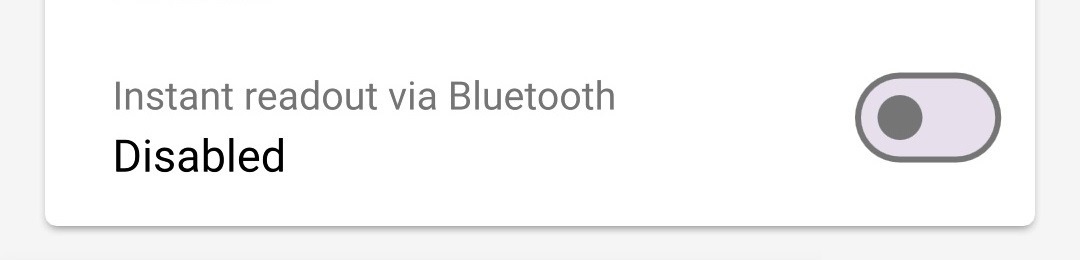

Coloque o botão Leitura instantânea por Bluetooth em ligado para ativar a função de leitura instantânea.
Quando a leitura instantânea estiver ativada, o campo Detalhes da leitura instantânea é apresentado sob o campo Leitura instantânea por Bluetooth.
Se os dados de encriptação da leitura instantânea (endereço MAC e chave de encriptação) forem necessários, selecione SHOW (mostrar) no campo Detalhes de leitura instantânea para abrir a caixa de diálogo emergente Dados de encriptação de leitura instantânea; estes dados não são necessários para o funcionamento normal da leitura instantânea através da aplicação VictronConnect; apenas são relevantes para a integração avançada dos dados de leitura instantânea em dispositivos e software Bluetooth de terceiros.

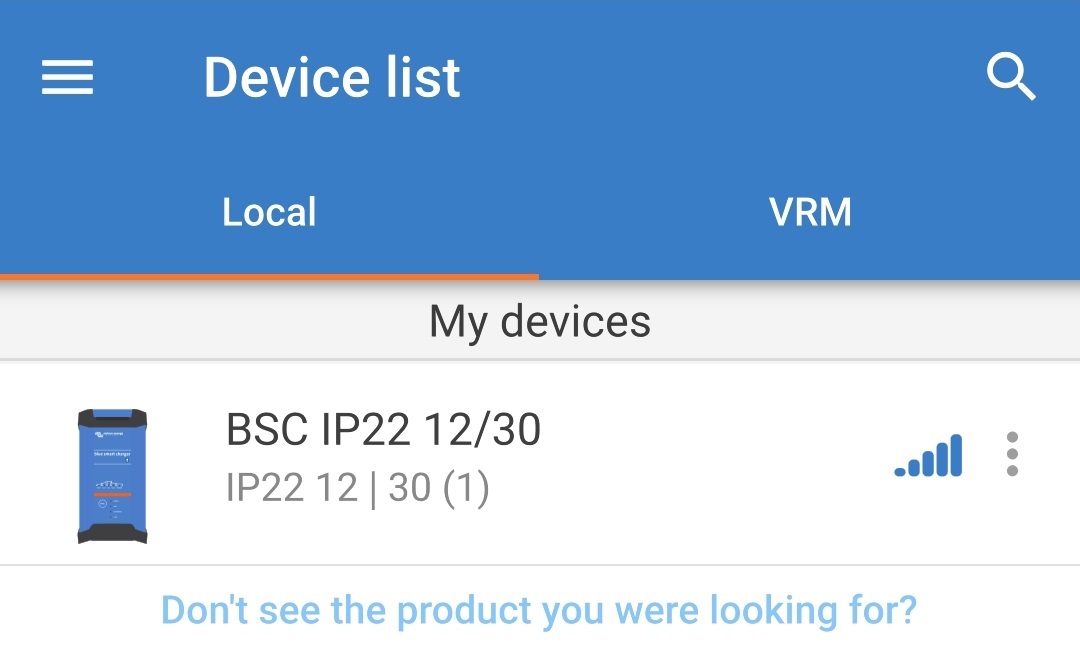

Termine a sessão Bluetooth atual, saindo para a página Local da lista de Dispositivos VictronConnect.

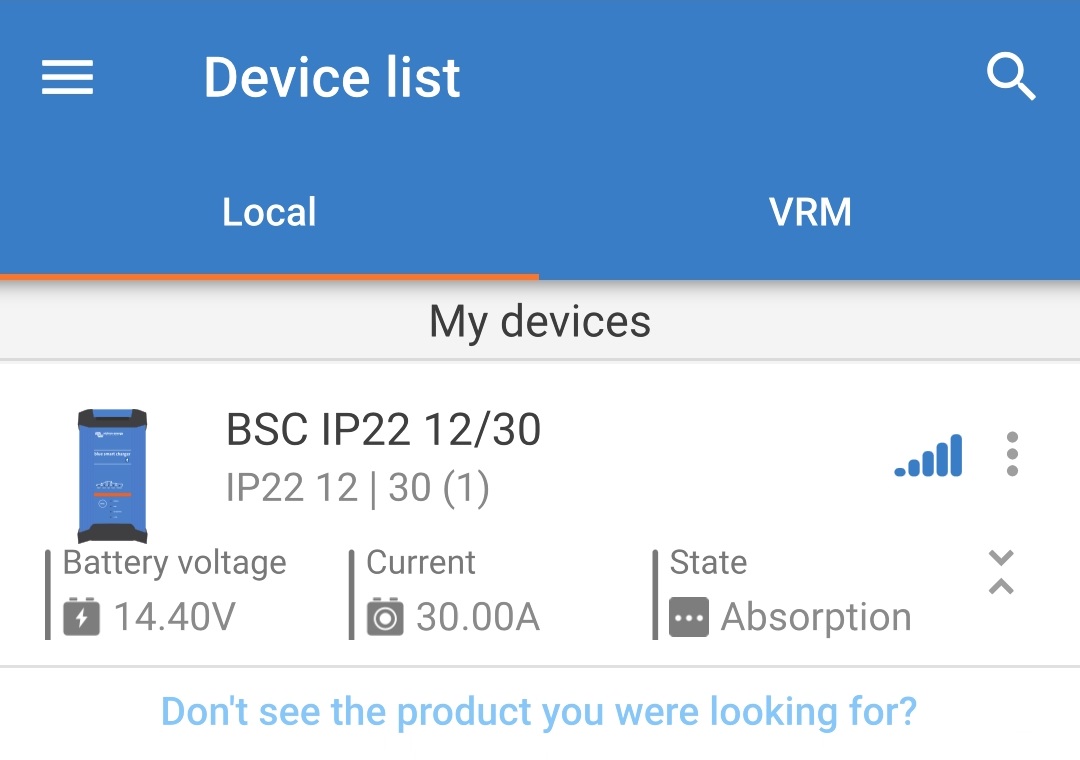

A leitura instantânea já foi ativada; descrições de dados e dados adicionais (se disponíveis) podem ser visualizados ou ocultados, alternando o ícone de setas opostas (à direita dos dados instantâneos).
