De LED's op de Blue Smart IP22 Charger eenheid kunnen gebruikt worden om de huidige laadstatus en andere operationele informatie te bepalen.
Raadpleeg de LED-indicaties in de onderstaande tabel:
De werking van Blue Smart IP22 Charger kan in realtime en/of na afloop van een laadcyclus worden gecontroleerd met een met Bluetooth ingeschakeld apparaat (mobiele telefoon of tablet) met de VictronConnect-app; dit omvat live gegevens zoals uitgangsspanning van de lader, uitgangsstroom, de huidige laadfase, laadcyclus statistieken, waarschuwingen, alarmen en fouten.
Als er een Bluetooth-verbinding tot stand is gebracht met de lader, dan zijn er gedetailleerde gegevens beschikbaar met drie verschillende overzichtsschermen (STATUS, GRAFIEK en HISTORIE), die elk verschillende bewakingsgegevens of historische gegevens van de laatste 40 laadcycli weergeven; het gewenste scherm kan worden geselecteerd door de bijbehorende titel te selecteren of door tussen de schermen te vegen.
Het is ook mogelijk belangrijke gegevens en mededelingen te bekijken en bewaken, rechtstreeks in de VictronConnect apparatenlijst lokale pagina zonder verbinding te maken met de acculader, met de direct uitlezen-functionaliteit.

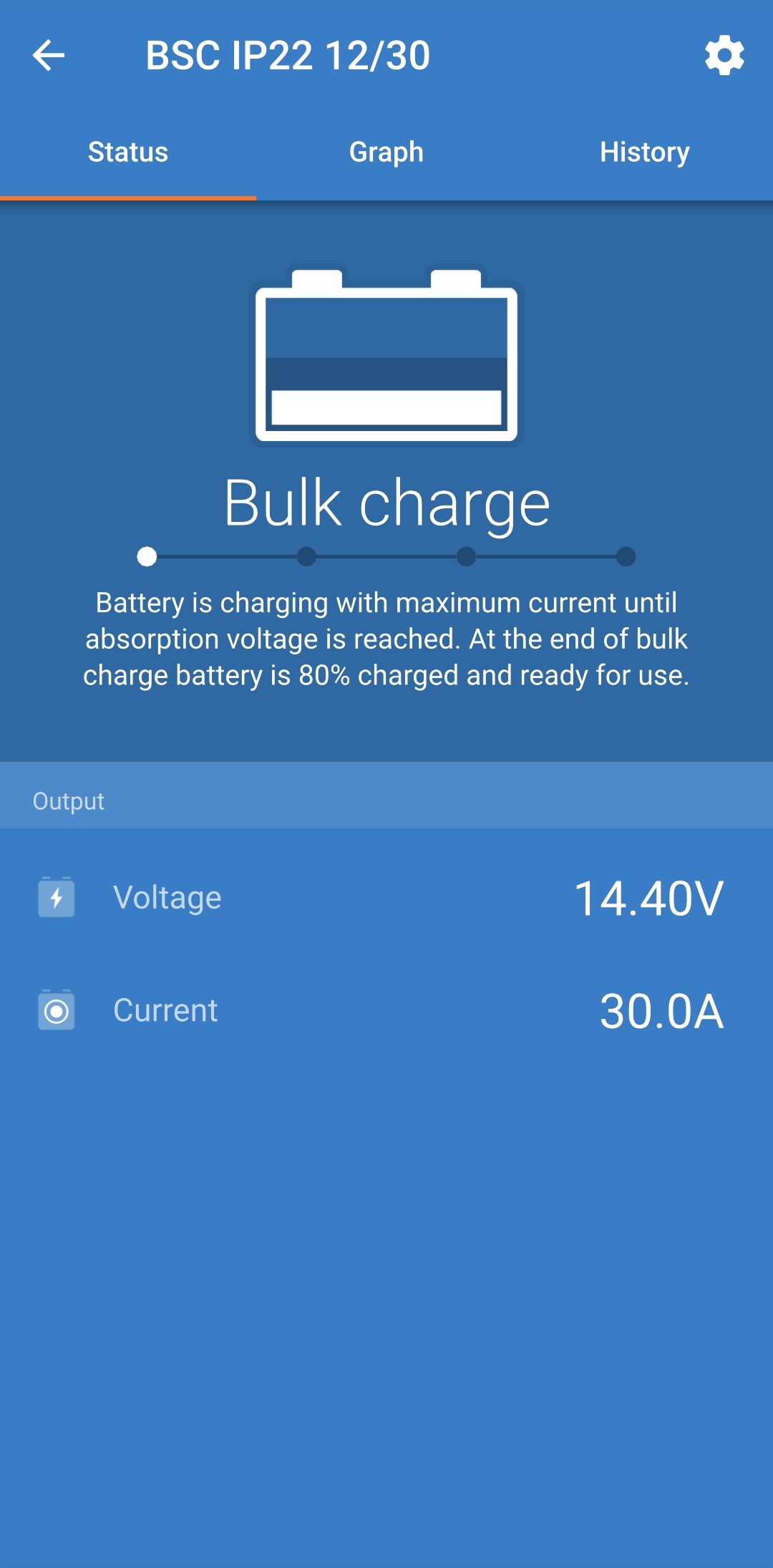

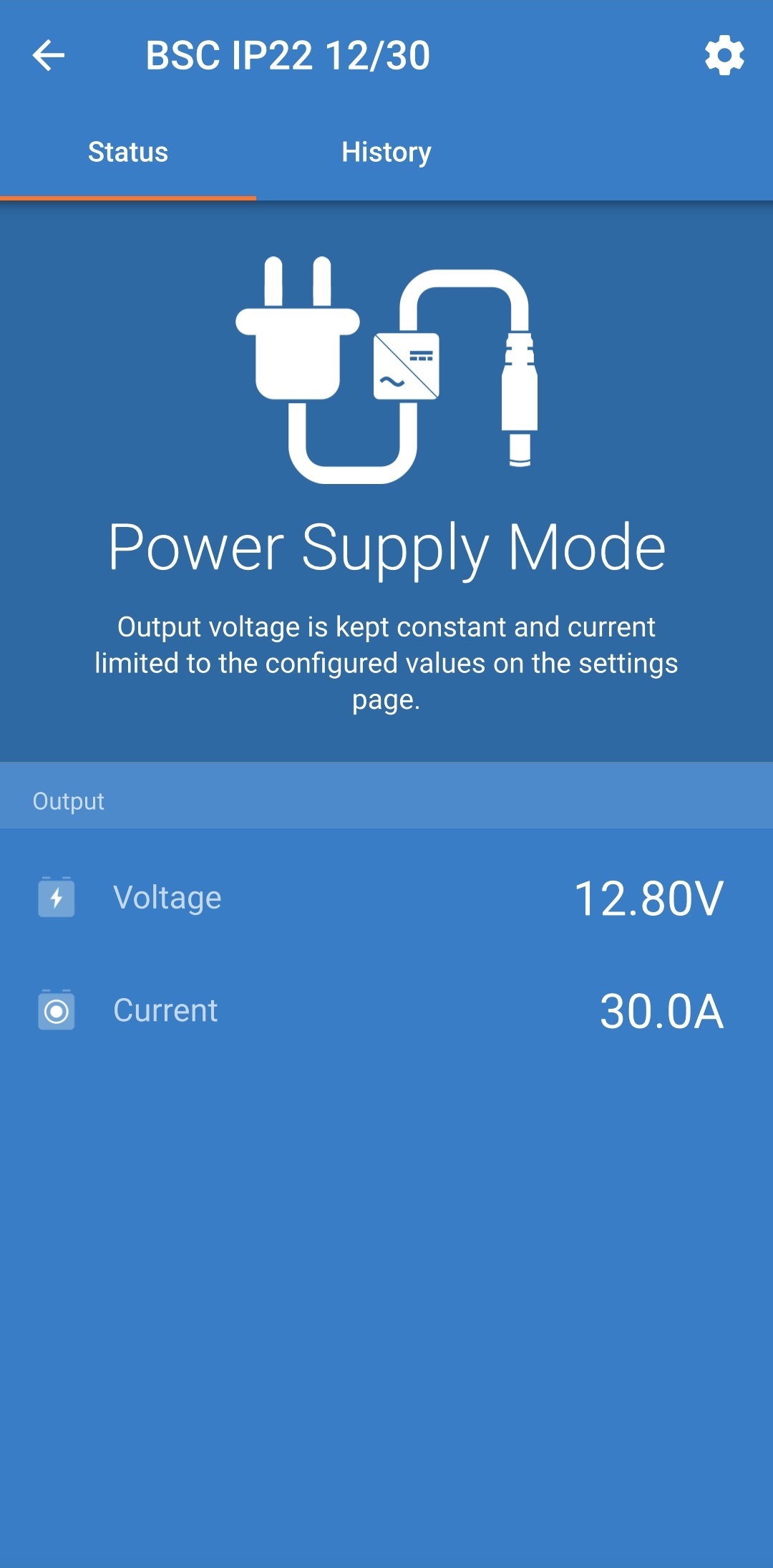

Het Status-scherm is het hoofdoverzichtscherm; het toont de functiemodus (lader of voeding), de actieve laadstatus (in laadmodus), de accuspanning en de laad-/uitgangsstroom.
Deze gegevens worden continu en in realtime bijgewerkt naarmate de laadcyclus vordert.

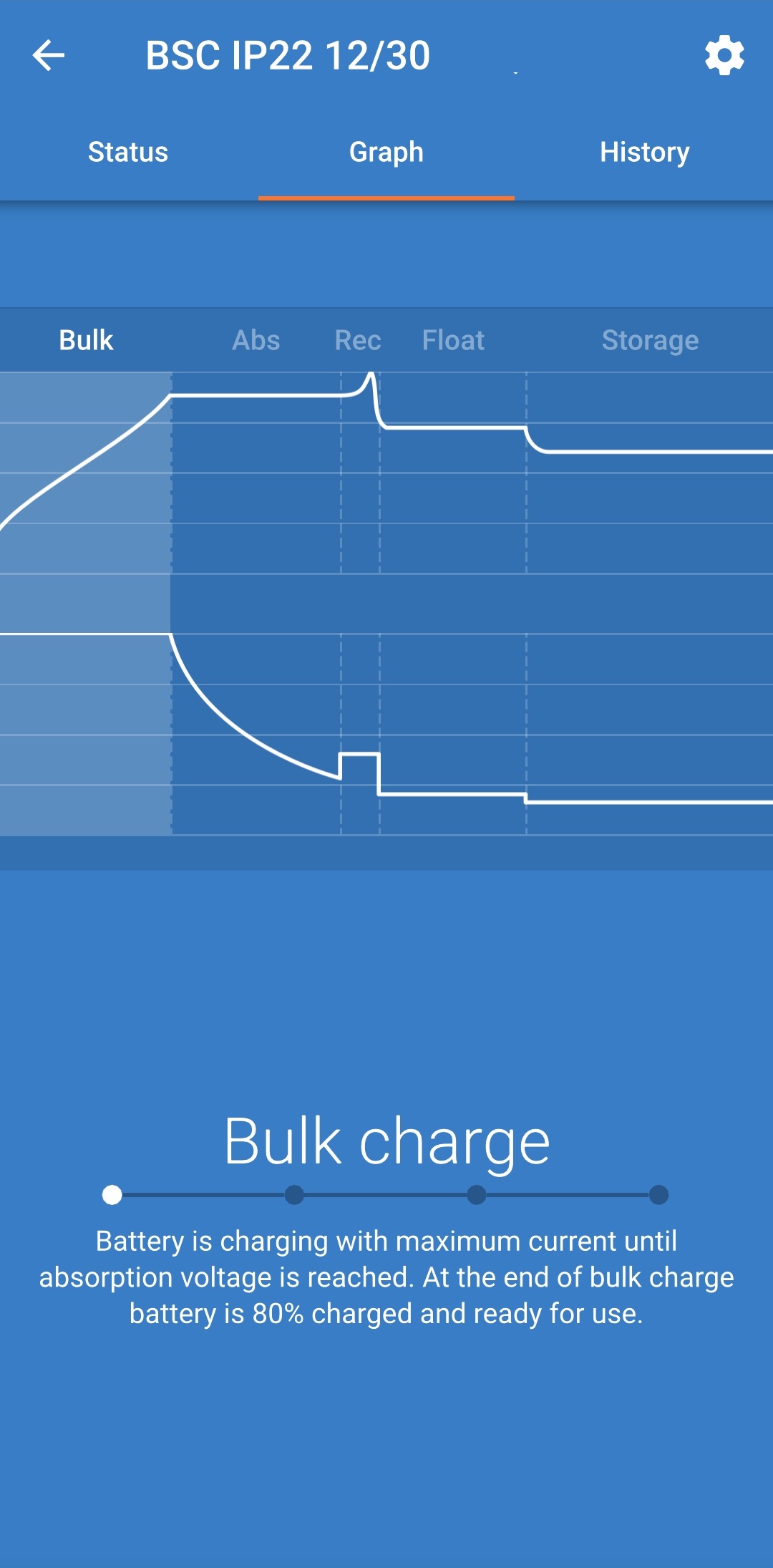

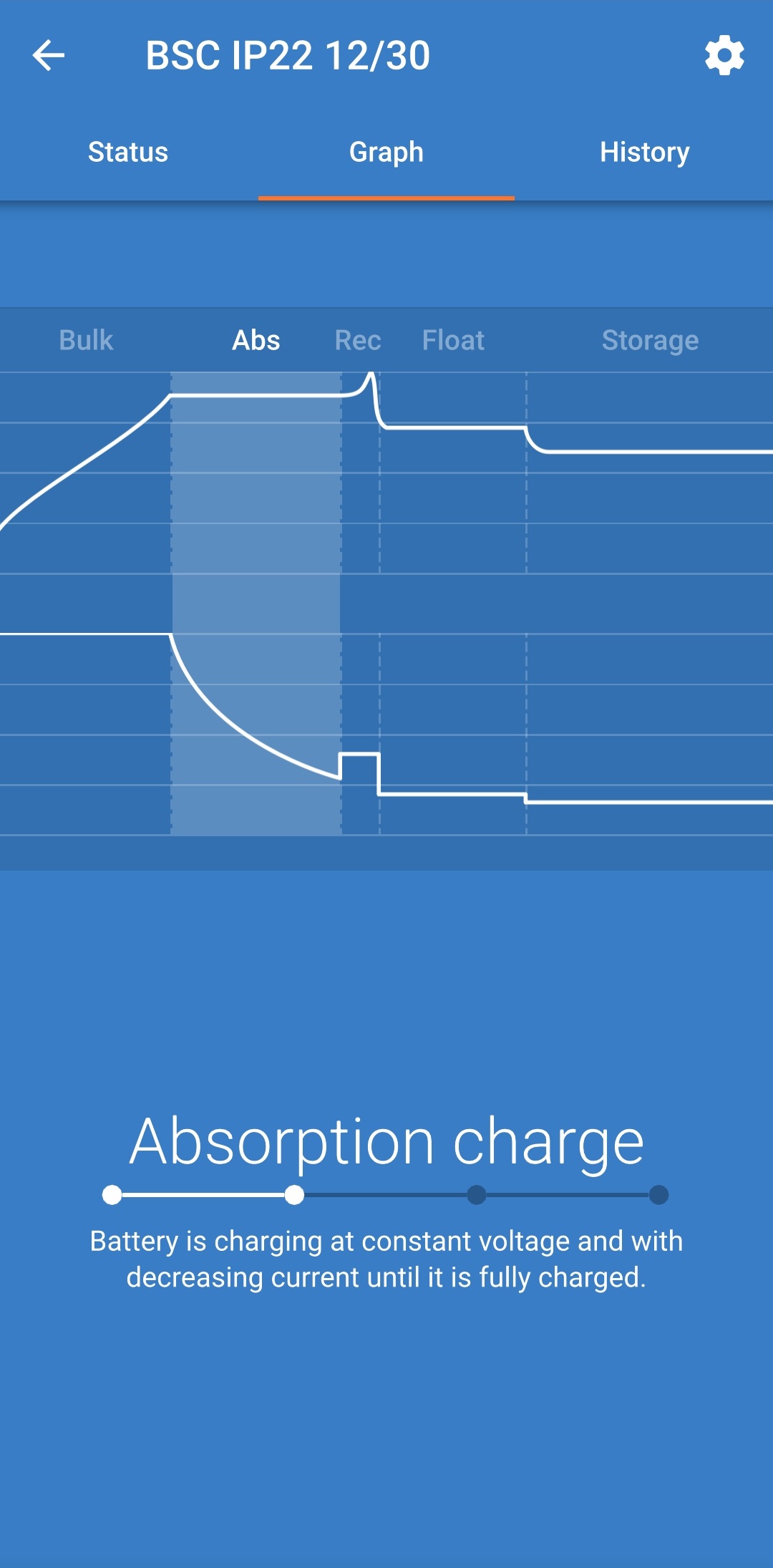

Het Grafiek-scherm biedt een gemakkelijk te begrijpen grafische weergave van elke laadfase met betrekking tot kenmerkende accuspanning en laadstroom.
De actieve laadfase wordt ook gemarkeerd en hieronder vermeld, samen met een korte uitleg.

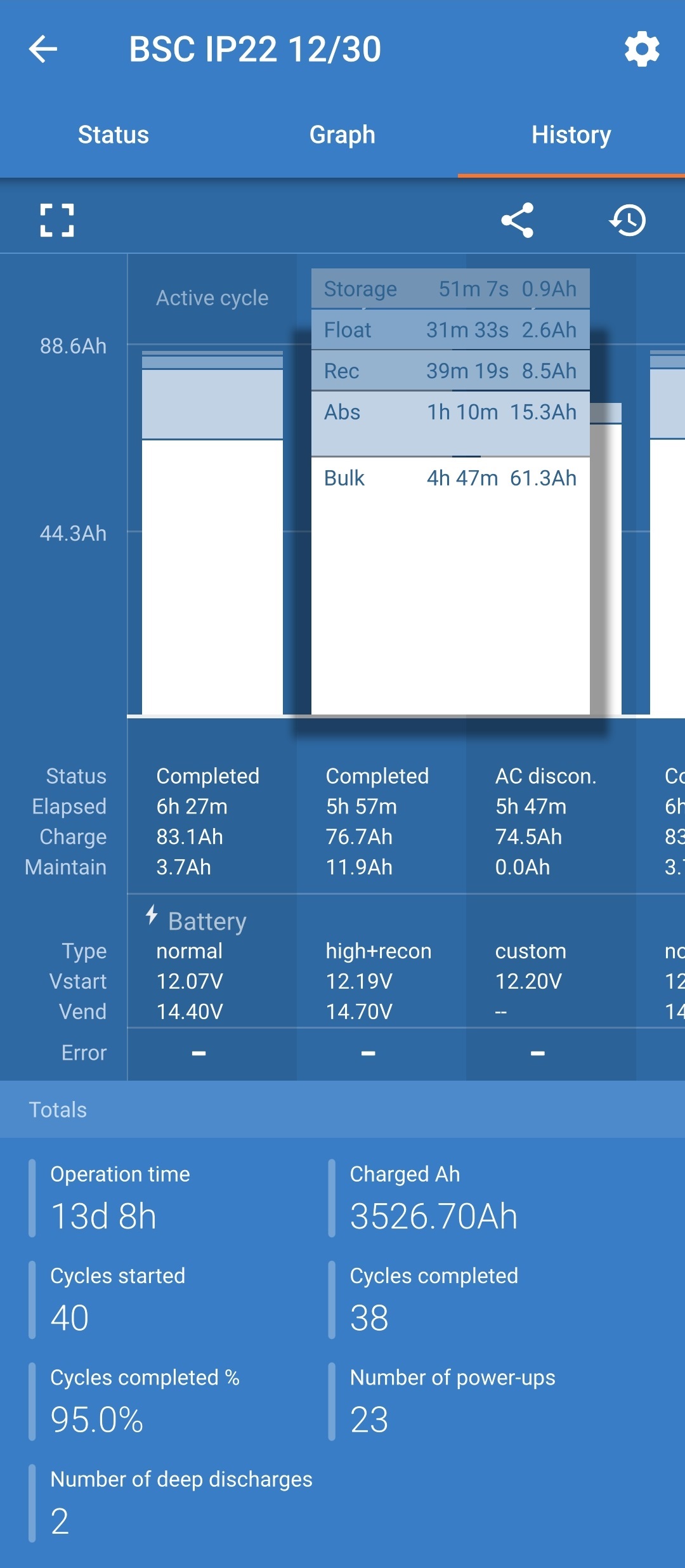

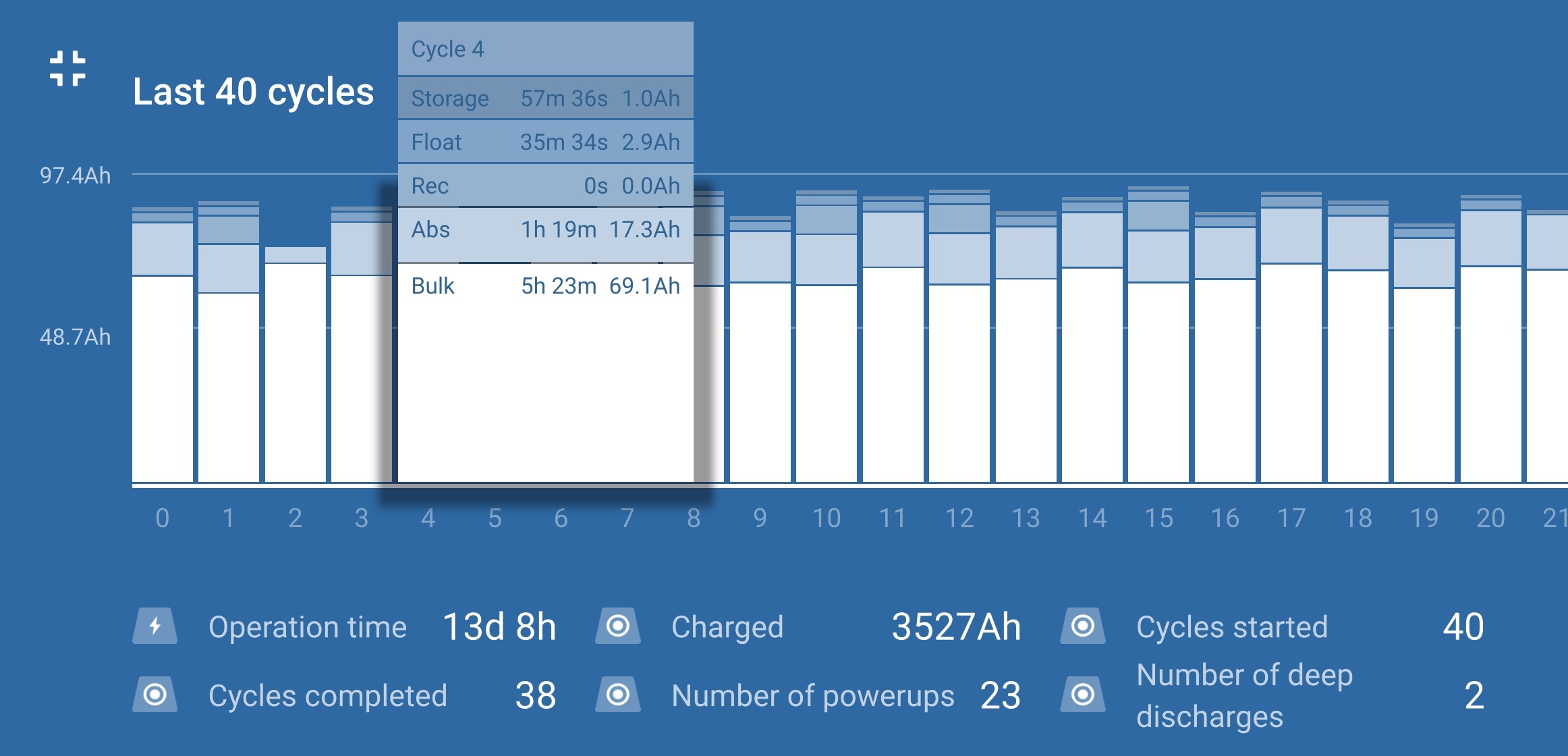

Het Historie-scherm is een zeer bruikbare referentie omdat het historische gebruiksgegevens over de levensduur van de acculader bevat en gedetailleerde statistieken over de laatste 40 laadcycli (zelfs laadcycli die slechts gedeeltelijk zijn voltooid).
Door de volledige schermweergave te selecteren, worden de gegevens weergegeven in de liggende weergave, zodat er aanzienlijk meer dagen tegelijkertijd zichtbaar zijn.
Cyclusoverzicht
Uitbreidbare staafdiagram met de tijd die in elke laadfase is doorgebracht en de geleverde laadcapaciteit (in Ah) tijdens elke laadfase
Status
Bevestigt of de laadcyclus met succes is voltooid of als deze vervroegd onderbroken is, inclusief de reden/oorzaak
Verstreken
De verstreken tijd van de herlaadfases (bulk en absorptie)
Laadcycli
Totale capaciteit die tijdens de laadfasen wordt geleverd (Bulk en Absorptie)
Onderhouden
Totale capaciteit geleverd tijdens de laadonderhoudsfasen (Druppelladen, Opslag en Herconditioneren)
Type
De gebruikte laadcyclusmodus; ofwel een Ingebouwde voorinstelling-modus, of een aangepaste gebruiker gedefinieerde-instelling
Vstart
Accuspanning op het moment dat het opladen start
Vend
Accuspanning op het moment dat het opladen is voltooid (einde van de absorptiefase)
Fout
Geeft aan of er tijdens de laadcyclus fouten zijn opgetreden, inclusief het foutnummer en de beschrijving
Bedrijfsduur
De totale bedrijfsduur gedurende de levensduur van de acculader
Geladen Ah
De totale laadcapaciteit (in Ah) die gedurende de levensduur van de acculader wordt geleverd
Cycli gestart
De totale laadcycli gestart tijdens de levensduur van de acculader
Cycli voltooid
De totale laadcycli die tijdens de levensduur van de acculader zijn voltooid
Cycli voltooid %
Het percentage laadcycli dat tijdens de levensduur van de acculader is voltooid
Aantal keren opgestart
Het aantal keren dat de acculader gedurende zijn levensduur wordt ingeschakeld
Aantal diepe ontladingen
Het aantal keren dat de acculader een diep ontladen accu heeft opgeladen gedurende de levensduur van de acculader
De Blue Smart IP22 Charger serie beschikt over direct uitleesfunctionaliteit (firmware v3.61 of hoger vereist), waarmee de essentiële gegevens en meldingen van meerdere compatibele apparaten direct in de VictronConnect-apparatenlijst kunnen worden bewaakt, zonder dat er een volledige Bluetooth-verbinding met het apparaat tot stand hoeft te worden gebracht.
De belangrijkste voordelen van direct uitlezen boven een traditionele volledige Bluetooth-verbinding zijn de volgende:
Alle essentiële gegevens worden weergegeven in de directe uitlezing, waardoor het niet nodig is om een volledige Bluetooth-verbinding tot stand te brengen voor de meeste bewakingsvereisten
Snellere en eenvoudigere manier om essentiële gegevens te controleren, omdat er geen volledige Bluetooth-verbinding tot stand hoeft te worden gebracht en er niet tussen schermen hoeft te worden genavigeerd
Gegevens van meerdere compatibele apparaten kunnen tegelijkertijd in realtime worden gecontroleerd en vergeleken op één scherm, waardoor het niet meer nodig is om achtereenvolgens verbinding te maken met meerdere apparaten en te proberen gegevens te onthouden
Transmissiebereik direct uitlezen is langer dan een volledige Bluetooth-verbinding, omdat er maar in één richting versleutelde gegevensoverdracht is, in tegenstelling tot versleutelde communicatie in twee richtingen
De Blue Smart IP22 Charger toont de volgende gegevens direct in de VictronConnect apparatenlijst met direct uitlezen:
Uitgangsspanning
Uitgangsstroom
Laadstadium
Waarschuwings- en alarmberichten
Foutmdedelingen
Transmissie van direct uitlezen wordt standaard uitgeschakeld en kan ingeschakeld worden met een met Bluetooth ingeschakeld apparaat (mobiele telefoon of tablet) met de VictronConnect-app.
Om direct uitlezen in te schakelen:
Sluit de Blue Smart IP22 Charger AC- aan op een stopcontact; na een kortvoedingskabele vertraging lichten de LED's op die de huidige laadmodus en laadstatus aangeven.
Open met een met Bluetooth ingeschakeld apparaat (mobiele telefoon of tablet) de VictronConnect-app en vind de Blue Smart IP22 Charger in de apparatenlijst lokale pagina, maak dan verbinding met het apparaat (de standaard PIN-code is vermeld op een etiket, te vinden op de back van de acculader, of probeer 000000 als er geen etiket is).

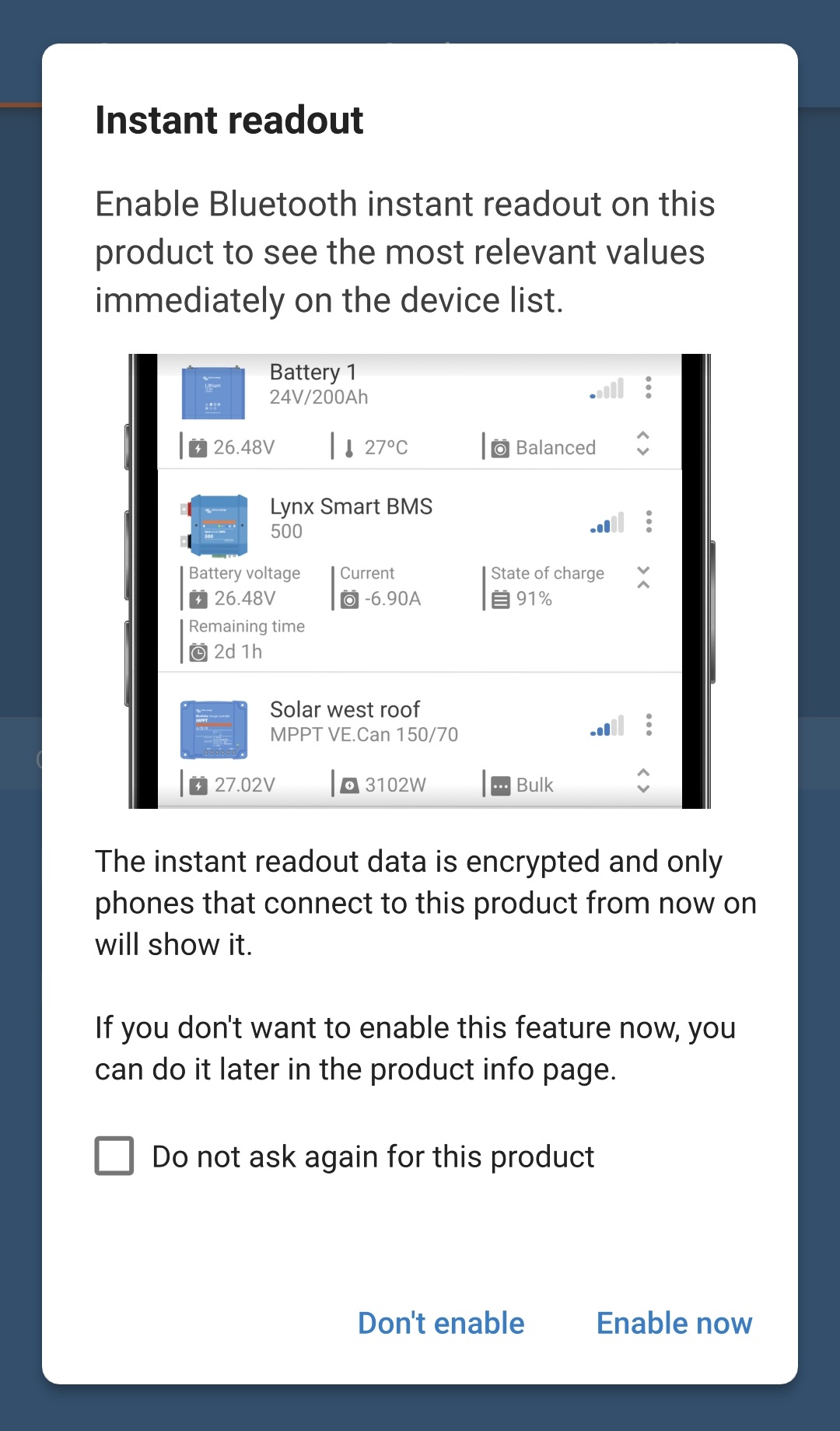

Na een korte vertraging verschijnt het pop-upvenster Directe uitlezing:
Selecteer, als het direct uitlezen popup dialoogvakje verschijnt, nu inschakelen om de direct uitlezen-functionaliteit in te schakelen; ga verder naar stap 9.
Als het pop-upvenster voor directe uitlezing niet verschijnt, is de automatische prompt mogelijk uitgeschakeld of ondersteunt de firmware van de lader directe uitlezing niet en moet deze worden bijgewerkt (voor directe uitlezing is firmware v3.61 of hoger vereist); ga verder met stap 4.
Selecteer het pictogram Instellingen (tandwiel in de rechterbovenhoek) om naar de Instellingen-pagina te gaan.

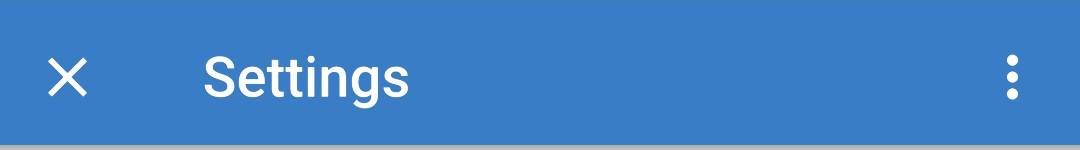

Selecteer het pictogram apparaatopties (drie verticale stippen in de rechterbovenhoek) voor toegang tot menu apparaatopties.

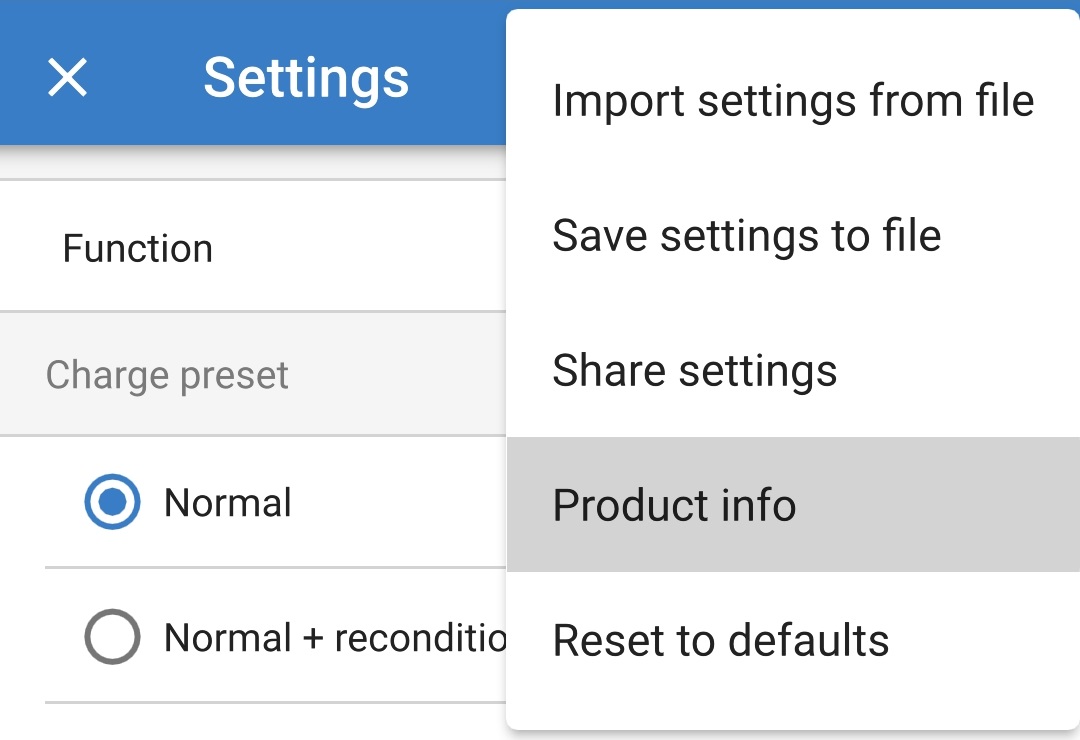

Selecteer Productinfo voor toegang tot de Product info pagina vanuit het menu.

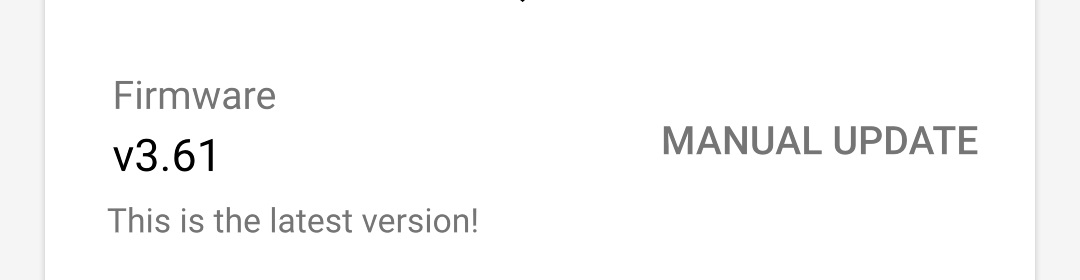

Bevestig dat de firmwareversie van de acculader de functionaliteit voor directe uitlezing ondersteunt:
Als de huidige firmwareversie v3.61 of hoger is, ga dan verder met stap 8.
Als de huidige firmwareversie lager is dan v3.61, moet er worden bijgewerkt naar de nieuwste firmwareversie en vervolgens het hele proces herhalen; raadpleeg de rubriek 'Instellen > Firmware bijwerken' voor meer informatie.

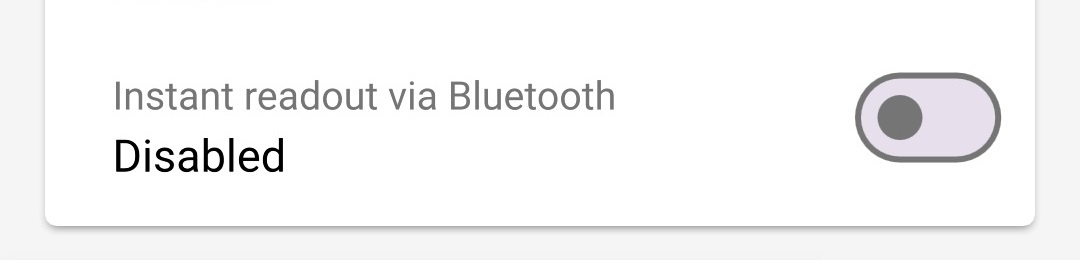

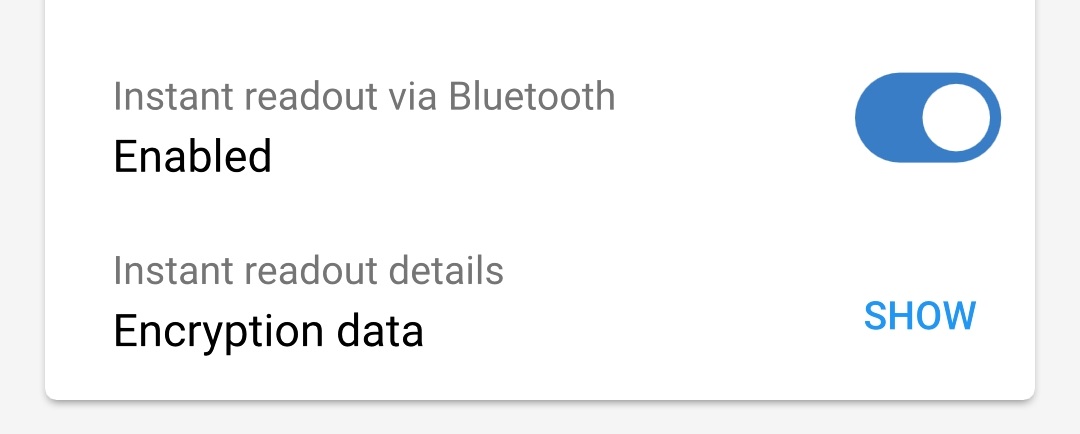

Schakel het direct uitlezen met Bluetooth-schakelaar om direct uitlezen-functionaliteit in te schakelen.
Als direct uitlezen ingeschakeld is, dan wordt het detailveld van direct uitlezen weergegeven onder het direct uitlezen met Bluetooth-veld.

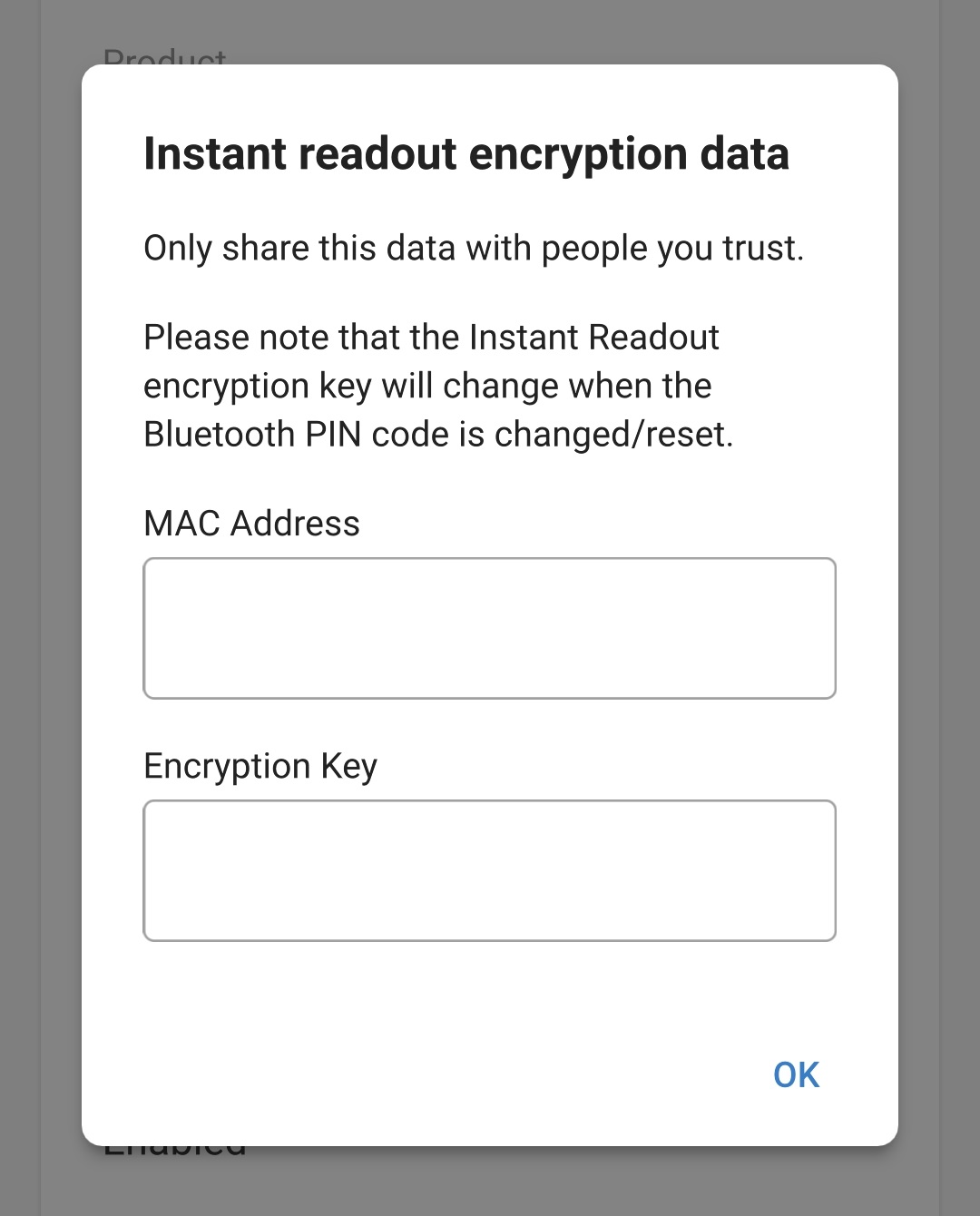

Als de coderingsgegevens van het directe uitlezen (MAC-adres en coderingssleutel) vereist zijn, selecteer dan SHOW in het detailveld direct uitlezen om het popup dialoogveld coderingsgegevens direct uitlezen; deze gegevens zijn niet vereist voor normale directe uitlezen-functionaliteit met de VictronConnect-app, ze zijn alleen relevant voor geavanceerde integratie van de direct uitlees gegevens met Bluetooth-apparaten en -software van derden.
Beëindig de huidige Bluetooth-sessie door af te sluiten in de VictronConnect apparatenlijst lokale pagina.

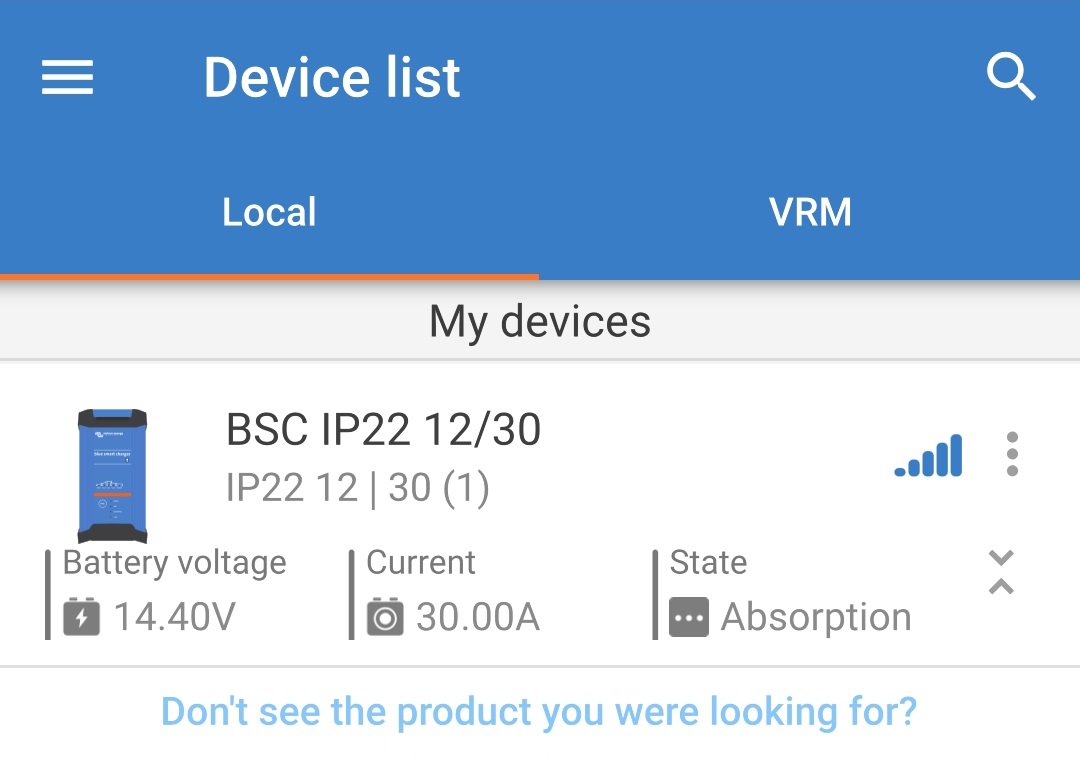

Direct uitlezen is nu ingeschakeld; gegevensbeschrijvingen en extra gegevens (indien beschikbaar) kunnen weergegeven of verborgen worden door het pictogram met de tegenovergestelde pijlen (rechts van de directe gegevens) te schakelen.
