Interruptor de bateria - manual

2. Instalação

Nesta secção:

2.1. O que está na caixa

O interruptor de bateria é entregue com os seguintes itens:

  • Interruptor de bateria

  • Folheto de instruções com molde de montagem

  • Folha de autocolantes intercambiáveis

  • Quatro parafusos de montagem

2.2. Montagem

O interruptor de bateria pode ser montado de duas formas:

  1. Montagem em superfície

  2. Montagem em painel posterior

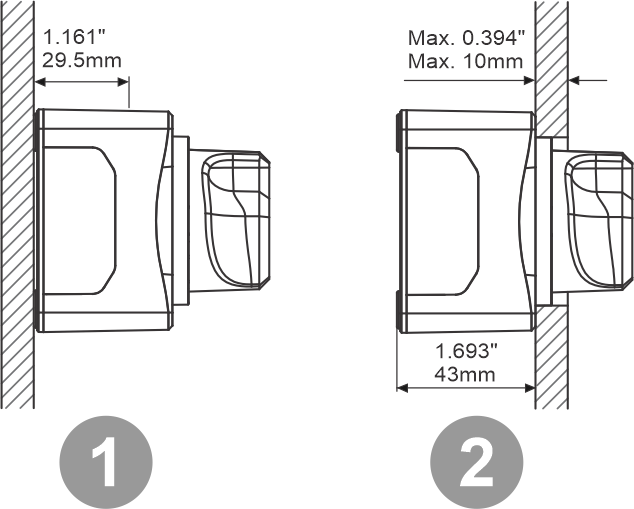

Duas formas diferentes de montagem.

A embalagem do interruptor de bateria inclui um recorte em tamanho real. Utilize-o para marcar os orifícios dos parafusos e, em caso de montagem em painel posterior, para marcar o orifício do botão. Consulte as dimensões do interruptor de bateria no capítulo Dimensão do invólucro.

  1. Orifícios de parafuso. Quatro orifícios, um em cada esquina.

  2. Orifício de montagem para o painel posterior.

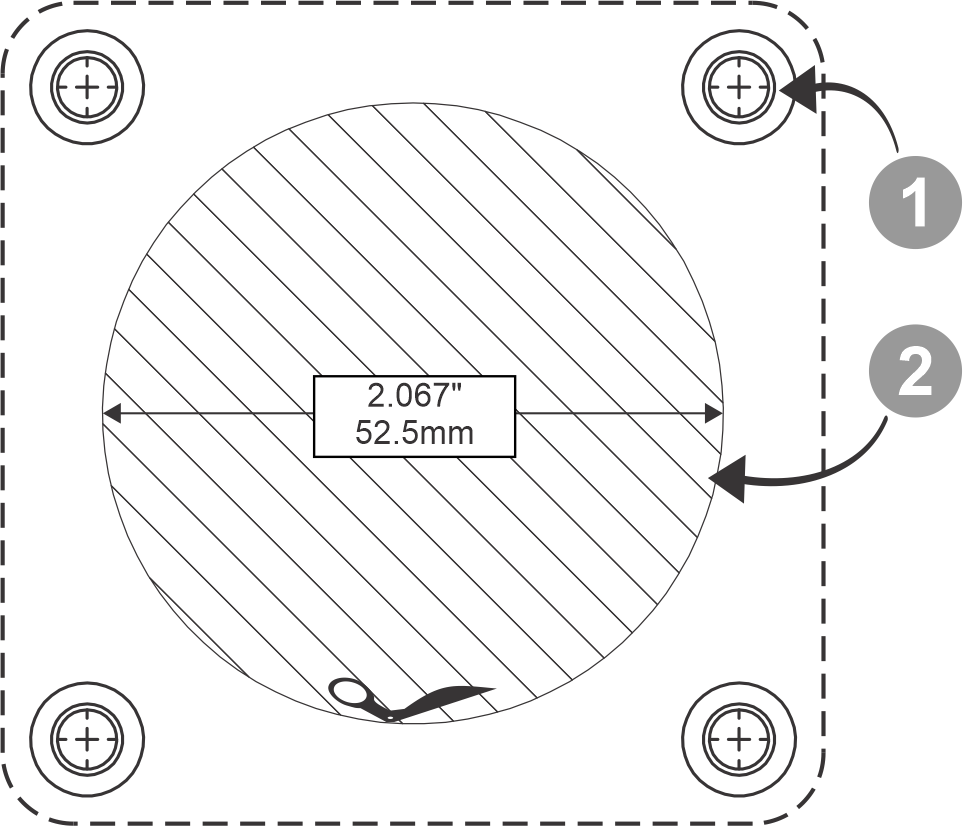

Molde para o orifício de montagem. Sem estar à escala, utilize o recorte da embalagem do interruptor de bateria.

2.3. Etiqueta autocolante

O interruptor de bateria é fornecido com uma folha de autocolantes que contém 16 etiquetas autocolantes.

  • Selecione a etiqueta que corresponde ao circuito em que o interruptor de bateria é utilizado.

  • Retire o autocolante da folha de autocolantes e posicione-o sobre o botão do interruptor de bateria conforme indicado abaixo.

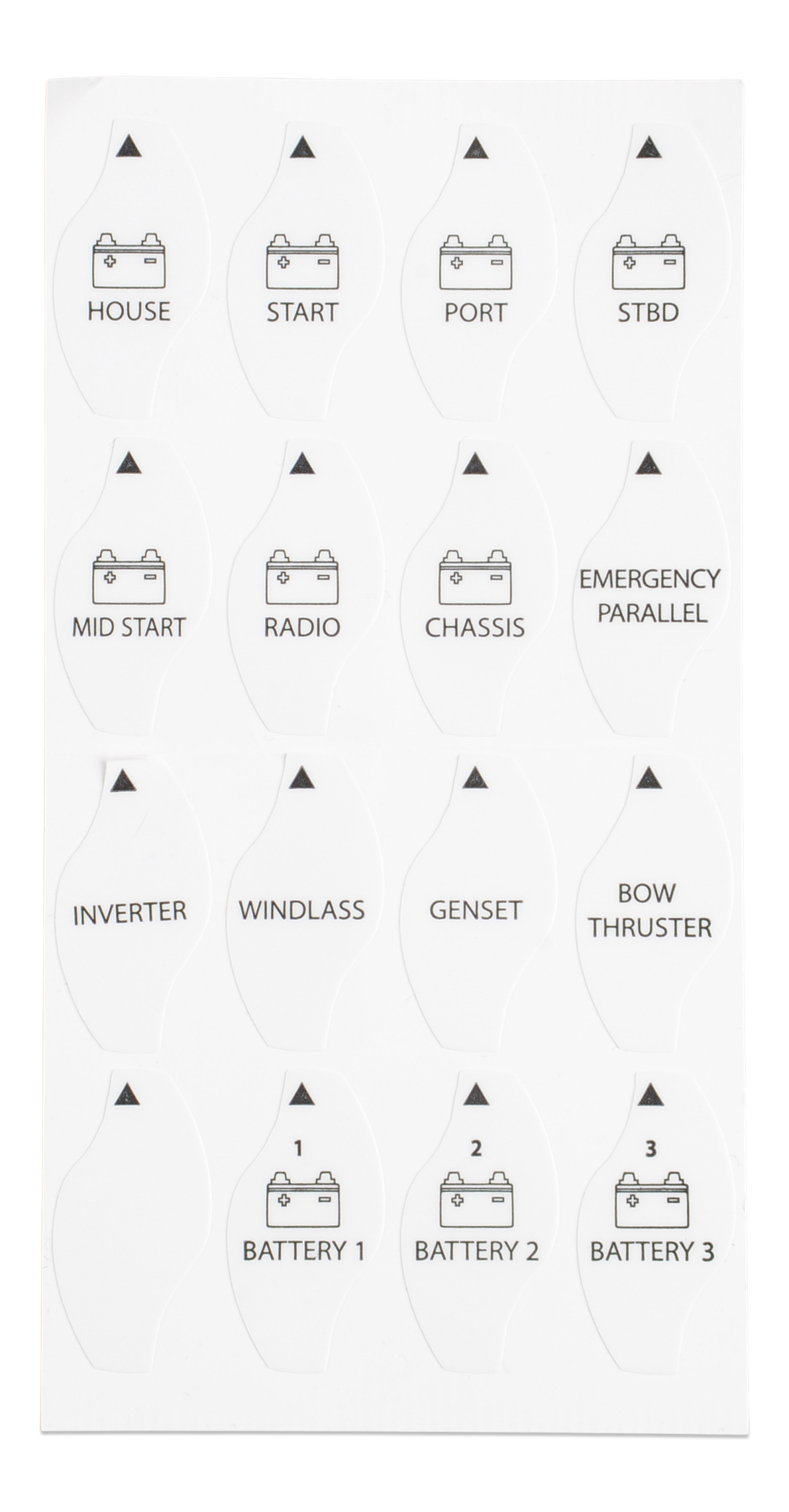

Folha de etiqueta autocolante

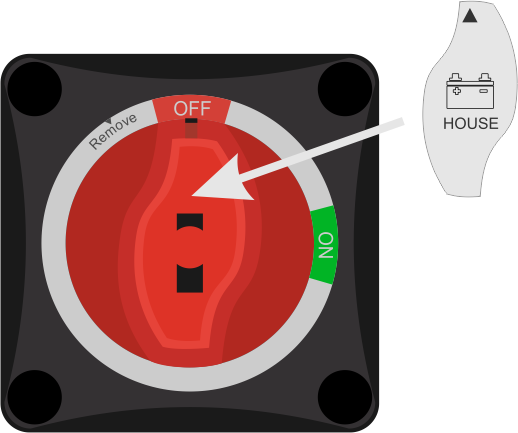

Afixar a etiqueta autocolante

2.4. Cablagem

Ligue o interruptor da bateria ao sistema elétrico da seguinte forma:

  • Desligue o terminal de bateria positivo.

  • Monte o interruptor de bateria na superfície pretendida (montagem em superfície) ou painel (montagem em painel posterior)

  • Remova a placa lateral apropriada para aceder ao cabo. Não remova a placa lateral ascendente, pois existe a possibilidade de entrada de água a partir do topo.

  • Utilize cabos de 120 mm² (4/0 AWG) em todos os terminais para obter a corrente nominal do interruptor de bateria.

  • Ligue um terminal ao cabo de bateria positivo. Ligue o outro terminal ao cabo positivo de um alternador, circuito de carga ou bateria secundária (dependendo do tipo de instalação).

  • Certifique-se de que todas as anilhas e porcas são fixadas apropriadamente e que a porca é apertada como um binário recomendado de 8 Nm (máximo de 12,5 Nm).

  • Voltar a ligar o terminal de bateria positivo.
