2. Instalación
2.1. ¿Qué hay en la caja?
El interruptor de batería se envía junto con los siguientes artículos:
Interruptor de batería
Manual de instrucciones con plantilla de montaje
Hoja de etiquetas adhesivas intercambiables
4 tornillos de montaje
2.2. Montaje

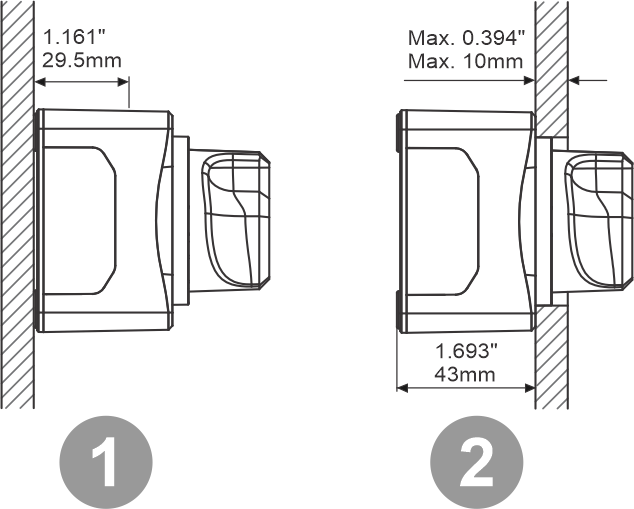

El interruptor de batería puede montarse de dos maneras:
Montaje en superficie
Montaje en el panel trasero
Dos formas distintas de montaje.
El embalaje del interruptor de batería contiene una plantilla recortable con medidas reales. Utilícela para marcar los agujeros de los tornillos y, en el caso de montaje en el panel trasero, para marcar el agujero del mando. Para las dimensiones del interruptor de batería, consulte el capítulo Dimensiones de la carcasa.

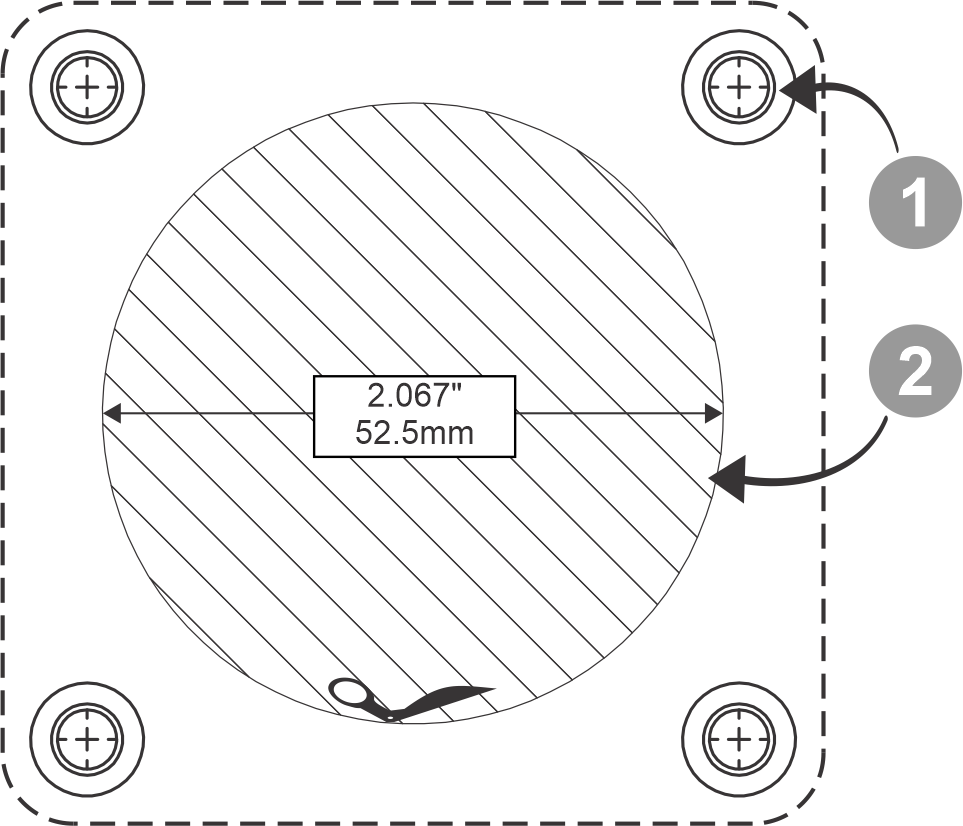

Agujeros de tornillo. 4 agujeros, uno en cada esquina.
Plantilla del agujero para montaje en el panel trasero.
Plantilla de agujeros de montaje. No a escala; use la plantilla recortable del embalaje.
2.3. Etiqueta adhesiva
El interruptor de batería se entrega con una hoja que contiene 16 etiquetas adhesivas distintas.
Seleccione la etiqueta que mejor se corresponda con el circuito en el que va poner el interruptor de batería.

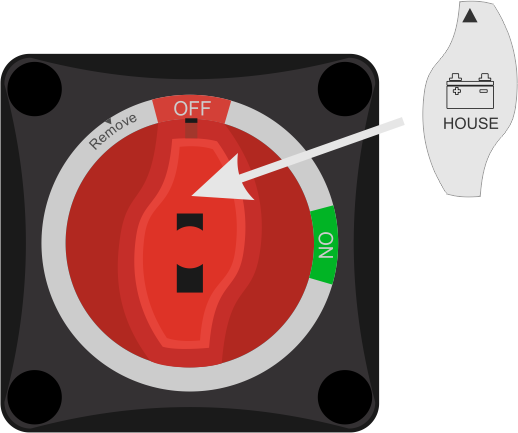

Retire la etiqueta adhesiva de la hoja y colóquela en el mando del interruptor de batería, tal y como se indica en la imagen siguiente.
Hoja de etiquetas adhesivas |
Fijación de la etiqueta adhesiva |
2.4. Cableado
Monte el interruptor de batería en el sistema eléctrico como sigue:
Desconecte el terminal positivo de la batería.
Monte el interruptor de batería en la superficie (montaje en superficie) o en le panel (montaje en el panel trasero) deseado.
Retire la placa lateral adecuada para acceder a los cables. No retire la placa lateral orientada hacia arriba, ya que podría meterse agua por la parte superior.
Utilice cables de 120 mm² (4/0 AWG) en todos los terminales para cumplir con la capacidad nominal de corriente del interruptor de batería.
Conecte un terminal al cable positivo de la batería. Conecte el otro terminal al cable positivo de un alternador, circuito de carga consumidora o a una segunda batería (según el tipo de instalación).
Asegúrese de que todas las tuercas y arandelas de presión estén adecuadamente sujetas y que las tuercas estén apretadas a la torsión recomendada de 8 Nm (máximo 12,5 Nm).
Vuelva a conectar el terminal positivo de la batería.
