Batterieschalter - Handbuch

2. Installation

In diesem Abschnitt:

2.1. Lieferumfang

Der Batterieschalter wird zusammen mit den folgenden Teilen geliefert:

  • Batterieschalter

  • Anleitung mit Montagevorlage

  • Bogen mit auswechselbaren Etikettenaufklebern

  • 4 Befestigungsschrauben

2.2. Montage

Der Batterieschalter kann auf zwei Arten montiert werden:

  1. Oberflächenmontage

  2. Rückwandmontage

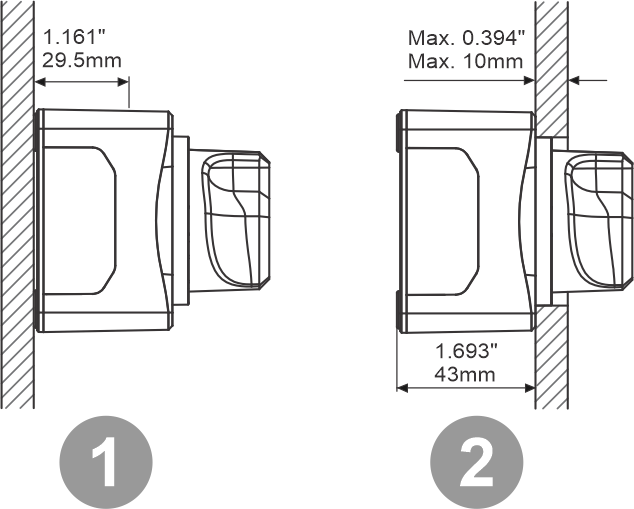

Zwei verschiedene Montagemöglichkeiten.

Die Verpackung des Batterieschalters enthält einen Ausschnitt in tatsächlicher Größe. Markieren Sie damit die Schraubenlöcher und im Falle der Rückwandmontage das Loch für den Knopf. Die Maße des Batterieschalters finden Sie im Kapitel Gehäuseabmessungen.

  1. Schraubenlöcher. 4 Löcher, eines an jeder Ecke.

  2. Befestigungsloch für die Rückwandmontage.

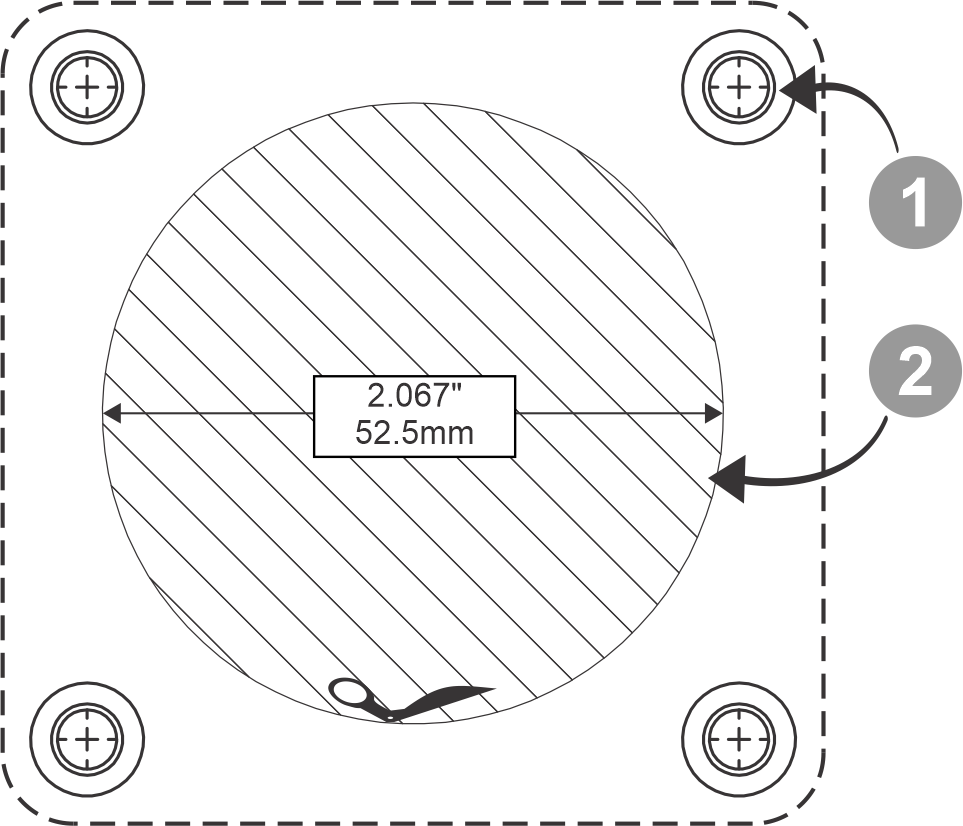

Vorlage für Befestigungslöcher. Nicht maßstabsgetreu, verwenden Sie den Ausschnitt der Verpackung des Batterieschalters.

2.3. Etikettenaufkleber

Der Batterieschalter wird mit einem Bogen mit 16 verschiedenen Etikettenaufklebern geliefert.

  • Wählen Sie den Aufkleber, der am besten dem Stromkreis des Batterieschalters entspricht.

  • Entfernen Sie den Aufkleber vom Bogen und kleben Sie ihn auf den Knopf des Batterieschalters, wie in der Abbildung unten gezeigt.


Etikettenaufkleberbogen

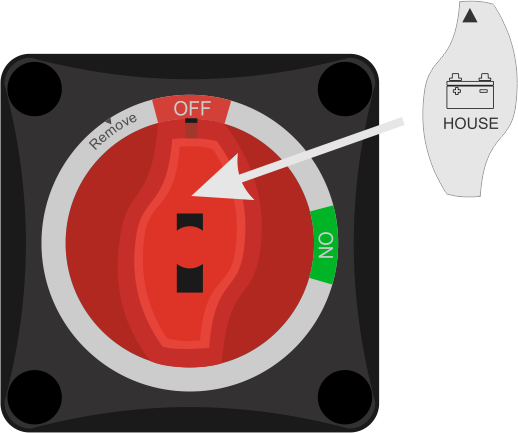

Anbringen eines Etikettenaufklebers

2.4. Verkabelung

Schließen Sie den Batterieschalter wie folgt an das Stromnetz an:

  • Trennen Sie den Pluspol der Batterie ab.

  • Befestigen Sie den Batterieschalter an der gewünschten Oberfläche (Oberflächenmontage) oder Wand (Rückwandmontage).

  • Nehmen Sie die entsprechende Seitenwand ab, um Zugang zu den Kabeln zu erhalten. Entfernen Sie die nach oben gerichtete Seitenwand nicht, da sonst Wasser von oben eindringen kann.

  • Verwenden Sie 120 mm² (4/0 AWG) lange Kabel an allen Anschlüssen entsprechend dem Nennstrom des Batterieschalters.

  • Schließen Sie einen Anschluss an das Pluskabel der Batterie an. Schließen Sie den anderen Anschluss an das Pluskabel eines Wechselstromgenerators, eines Laststromkreises oder einer zweiten Batterie an (je nach Art der Installation).

  • Achten Sie darauf, dass alle Muttern und Unterlegscheiben ordnungsgemäß angebracht sind und die Mutter mit einem empfohlenen Drehmoment von 8 Nm (maximal 12,5 Nm) angezogen ist.

  • Schließen Sie den Pluspol der Batterie wieder an.
