3. Montaż

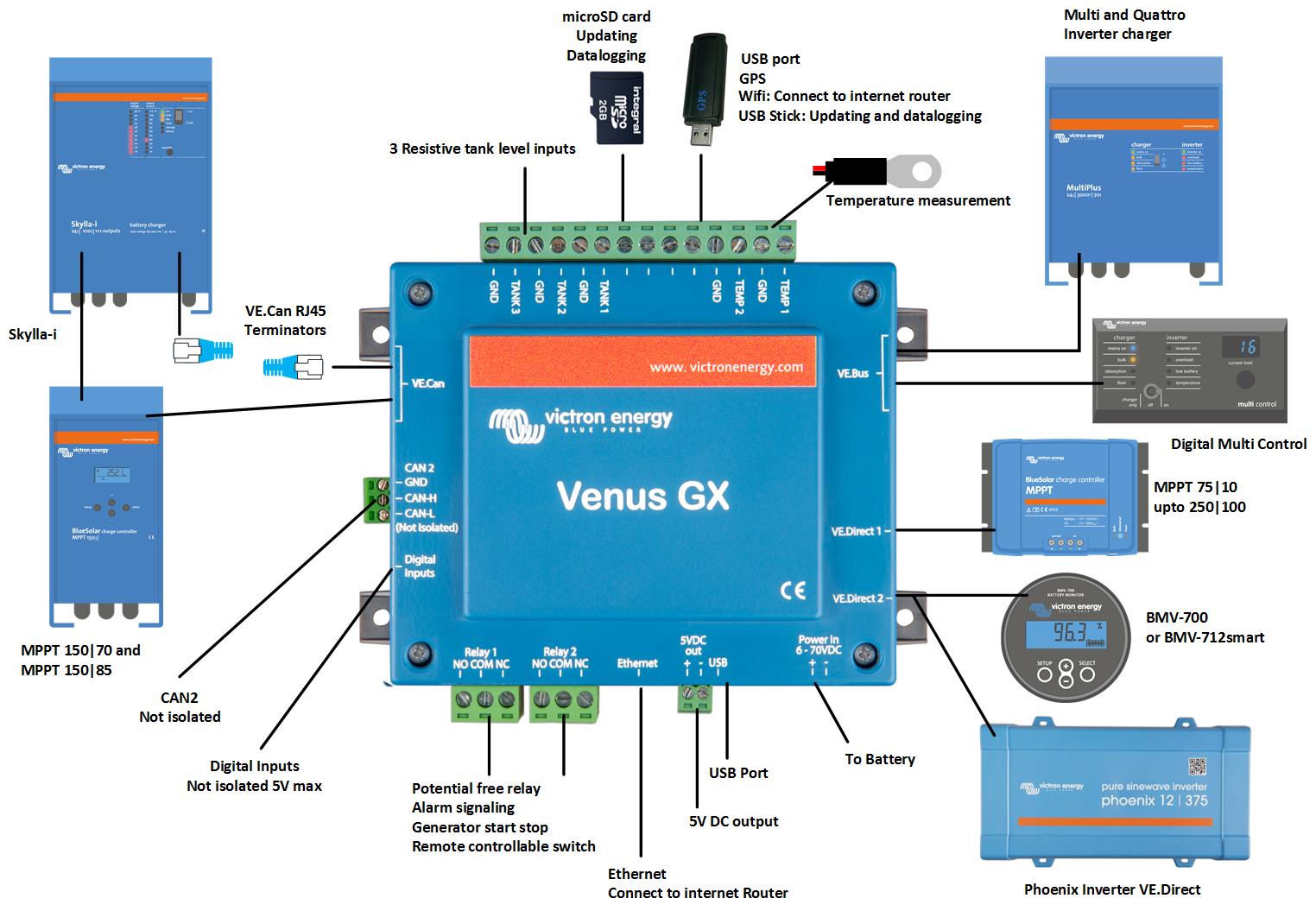

3.1. Przegląd połączeń Venus GX
Venus GX obsługuje maksymalnie 6 urządzeń VE.Direct, niezależnie od tego, czy są podłączone przez porty VE.Direct czy USB. Jednak w złożonych instalacjach, na przykład z wieloma falownikami fotowoltaicznymi lub falownikami zsynchronizowanymi, limit ten może być niższy. Projektując instalację należy zawsze uwzględnić pewien zapas mocy, by zapewnić niezawodną pracę.
3.2. Opcje montażu i akcesoria
Dostępne są następujące opcje montażu i akcesoria:
3.3. Zasilanie Venus GX
Urządzenie jest zasilane przez złącze Power in V+ i akceptuje prąd stały o napięciu od 8 do 70 V. Żadne inne złącze (np. Ethernet lub USB) nie zapewni zasilania urządzenia. Wchodzący w skład kompletu kabel zasilający DC wyposażony jest we wbudowany bezpiecznik zwłoczny 3,15 A.
Zasilanie za pomocą VE.Bus BMS
W sytuacji, gdy VGX użyty jest w instalacji z VE.Bus BMS, zacisk Power in V+ na VGX należy podłączyć do zacisku „Load disconnect” na VE.Bus BMS. Obydwa minusowe przewody należy podłączyć do minusowego przewodu szyny zbiorczej lub wspólnego minusowego zacisku akumulatora. Nie jest to konieczne w przypadku VE.Bus BMS V2 i VE.Bus BMS NG, ponieważ obydwa wyposażone są w wyjście GX-Power.
Ważne: Zasilanie z zacisku AC-out falownika VE.Bus, Multi lub Quattro
Zasilanie urządzenia GX za pomocą zasilacza AC podłączonego do gniazda AC-out urządzenia VE.Bus (np. falownika, Multi lub Quattro) może spowodować blokadę:
Po awarii lub rozruchu czarnym, urządzenia VE.Bus nie uruchomią się, ponieważ VGX nie jest zasilane.
VGX nie można uruchomić, ponieważ falownik/ładowarka są wyłączone, co powoduje cykl.
Tymczasowe obejście problemu:
Na chwilę odłącz kabel VE.Bus od urządzenia GX, co umożliwi ponowne uruchomienie produktów VE.Bus.
Trwałe rozwiązanie:
Zmodyfikuj okablowanie RJ45. Więcej informacji na ten temat znajdziesz odpowiedzi na pytanie 20 w rozdziale Najczęściej zadawane pytania .
Zalecenia:
Unikaj zasilania urządzenia GX z wyjścia AC falownika/ładowarki. W przypadku wyłączenia z powodu przeciążenia falownika, wysokiej temperatury lub niskiego napięcia akumulatora, urządzenie GX również się wyłączy, tracąc wszelkie możliwości monitorowania i zdalnego dostępu. Zdecydowanie zalecamy zasilanie urządzenia GX bezpośrednio z akumulatora.
Kwestie związane z izolacją
Urządzenie GX łączy się z różnymi komponentami systemu. Aby zapobiec powstawaniu pętli uziemienia, należy przestrzegać odpowiednich praktyk izolacyjnych. W większości przypadków nie stanowi to problemu, jednak właściwa konstrukcja systemu ma kluczowe znaczenie.
Typ gniazda | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Panel Venus GX |
|---|---|---|---|---|
VE.Bus | Izolowane | Izolowane | Izolowane | Izolowane |
VE.Direct | Izolowane | Izolowane | Izolowane | Izolowane |
VE.Can | Nieizolowane | 1) | 1) | Izolowane |
USB 3) | Nieizolowane | Nieizolowane | Nieizolowane | Nieizolowane |
Ethernet 2) | Izolowane | Izolowane | Izolowane | Izolowane |
1) Gniazdo VE.Can 1 jest galwanicznie izolowane, gniazdo VE.Can 2 nie jest izolowane. 2) Gniazdo Ethernet jest izolowane, z wyjątkiem ekranu: do sieci Ethernet należy używać nieekranowanych kabli UTP. 3) Gniazda USB nie są izolowane. Podłączenie klucza WiFi lub klucza GPS nie powoduje żadnych problemów, ponieważ urządzenia te nie są zasilane z zewnętrznego źródła zasilania. Nawet w przypadku korzystania z oddzielnie zasilanego koncentratora USB może wystąpić pętla uziemienia. Jednak szczegółowe testy wykazały, że nie powoduje to problemów w działaniu. | ||||
Zwiększenie ilości gniazd USB
Liczbę gniazd USB można zwiększyć za pomocą koncentratora USB. Jednakże wbudowane gniazda USB mają ograniczoną dostępność zasilania.
Zalecenie
Należy zawsze używać zasilanych koncentratorów USB i wybierać produkty wysokiej jakości, co zminimalizuje problemy.
Celem zwiększenia liczby urządzeń VE.Direct można użyć adaptera VE.Direct na USB. W tym dokumencie opisano ograniczenia liczby urządzeń, które można podłączyć do poszczególnych urządzeń GX.
3.4. Połączenia przekaźników
Venus GX wyposażony jest w funkcję bezpotencjałowego przekaźnika Zwiernego (NO) i Rozwiernego (NC). Funkcję przekaźników można ustawić w menu GX: Ustawienia → Integracje → Przekaźniki → Funkcja.
Przekaźnik 1 ma szczególne znaczenie, ponieważ oprócz wyzwalania ręcznego lub zależnego od temperatury (jak w przypadku Przekaźnika 2), może być również używany jako przekaźnik alarmowy, przekaźnik włączania/wyłączania generatora, przekaźnik pomocniczy agregatu prądotwórczego lub przekaźnik pompy zbiornika.
Przekaźniki mogą być również sterowane za pomocą Okienko Przełącznika.
 |  |
Ustawienie domyślne to przekaźnik Zwierny (NO). Polaryzację można odwrócić do stanu Rozwierny (NC). Uwaga: zmiana polaryzacji na Rozwierny (NC) spowoduje nieco większy pobór prądu przez urządzenie GX.
 |  |
Ważne
Należy koniecznie przestrzegać ograniczeń napięcia i prądu przekaźników określonych w Dane techniczne.
