3. Installatie
Waarschuwing
Dit product moet worden geïnstalleerd door een gekwalificeerde elektricien.
Zorg er tijdens de installatie voor dat de externe connector met draadbrug is verwijderd (of schakel de aan/uit-afstandbediening uit, indien geïnstalleerd) om er zeker van te zijn dat de omvormer niet onverwachts kan worden geactiveerd.
3.1. Fysieke installatie
Raadpleeg de Bijlage van deze handleiding voor een maatschets van de omvormer.
3.1.1. Locatie
Om een probleemloze werking van de omvormer te garanderen, moet deze worden gebruikt op locaties die aan de volgende vereisten voldoen:
Vermijd elk contact met water. Stel de omvormer niet bloot aan regen of vocht.
Installeer de omvormer in een droge en goed geventileerde ruimte.
Voor de beste operationele resultaten moet de omvormer op een vlakke ondergrond worden gemonteerd.
Monteer zo dicht mogelijk bij de accu's. Probeer de afstand tussen het product en de accu tot een minimum te beperken om spanningsverliezen in de kabel tot een minimum te beperken.
Voor de koeling moet er een vrije ruimte van minimaal 10 cm rondom het apparaat zijn. Zorg ervoor dat de luchtstroom rondom de omvormer niet geblokkeerd wordt. Als de omvormer te warm wordt, wordt de omvormer uitgeschakeld. Wanneer de omvormer een veilige temperatuur bereikt, zal de omvormer automatisch opnieuw opstarten.
Plaats het apparaat niet in direct zonlicht. De omgevingsluchttemperatuur moet tussen -20 °C en 40 °C zijn (vochtigheid <95 % niet-condenserend). Houd er rekening mee dat in extreme situaties de temperatuur van de omvormerbehuizing meer dan 70 °C kan zijn.
Waarschuwing
Een te hoge omgevingstemperatuur resulteert in een kortere levensduur, verminderde laadstroom, of een verminderd piekvermogen. Het kan er ook toe leiden dat de omvormer uitgeschakeld wordt.
Monteer de omvormer nooit direct boven de accu's.
Voor veiligheidsdoeleinden moet dit product worden geïnstalleerd in een hittebestendige omgeving als het gebruikt zal worden met apparatuur waar een aanzienlijke hoeveelheid vermogen moet worden omgezet. Er moet voorkomen worden dat bijv. chemicaliën, kunststof onderdelen, gordijnen of ander textiel items enz. in de directe omgeving aanwezig zijn.
3.1.2. Montage
Monteer de omvormer aan een stevige muur of horizontaal op een geschikte ondergrond.
Monteer de omvormer met vier schroeven verticaal omhoog of omlaag of horizontaal omhoog of omlaag. Zie de onderstaande tabel en afbeelding voor de beste montagemogelijkheden.
Montage-instructies.
# | Montagetype | Aanbevolen? | IP-Waarde: | Opmerkingen |
|---|---|---|---|---|
1 | Plafondmontage (omgekeerd). | Nee | nvt | |
2 | Grondmontage | Ja | IP21 | |
3 | Verticale wandmontage, ventilator aan de onderkant. | Ja | IP20 | Houd er rekening mee dat kleine voorwerpen of stof mogelijk via de ventilatieopeningen aan de bovenzijde van de omvormer in de omvormerbehuizing kunnen vallen. |
4 | Verticale wandmontage, ventilator aan de bovenkant. | Nee | nvt | |
5 | Horizontale wandmontage. | Ja | IP20 |
3.2. Elektrische installatie
Zie bijlage Overzicht aansluitingen voor een overzichtstekening voor het aansluiten van de omvormer.
3.2.1. Aansluiting op de accu
Om de volledige capaciteit van de omvormer te benutten, is het belangrijk om accu's met voldoende capaciteit en accukabels met een voldoende doorsnede te gebruiken.
De omvormer is voorzien van een interne DC-zekering. Als de lengte van de accukabel meer dan 1,5 m bedraagt, moet dicht bij de accu een extra zekering of een DC-stroomonderbreker aan de accukabel worden toegevoegd.
Zie onderstaande tabel voor de aanbevolen doorsnede van de accukabel, de interne zekering en de minimaal aanbevolen accucapaciteit voor elk omvormermodel.
Omvormermodel | Kabeldoorsnede 0-1,5 m | Kabeldoorsnede 1,5 m | Interne zekering (Littlefuse) | Vervangbare zekering? | Minimale accucapaciteit |
|---|---|---|---|---|---|
12/250 | 4 mm² | 6 mm² | 2 x 30 A, 32 V, ATOF | Nee | 30 Ah |
24/250 | 2,5 mm² | 4 mm² | 30 A, 32 V ATOF | Nee | 20 Ah |
Het is belangrijk dat de kabels een voldoende dikte hebben en de accu's de juiste capaciteit. Raadpleeg de leverancier of de relevante gedeeltes van onze boeken: Energy Unlimited en Wiring Unlimited, beide te downloaden van onze website.
Procedure voor het aansluiten van de accu
Waarschuwing
Gebruik geïsoleerd gereedschap om kortsluiting van de accu-aansluitklemmen te voorkomen.
Vermijd het kortsluiten van de accukabels.
Ga als volgt te werk om de accukabels aan te sluiten:
Houd er rekening mee dat het aansluiten van de accukabels met omgekeerde polariteit (+ naar – en – naar +) schade aan de omvormer zal veroorzaken.
Sluit de accukabels op de + (rood) en de - (zwarte) accu-aansluitklemmen aan.
Draai de accu-aansluitingen stevig vast. Een strakke verbinding zal de contactweerstand zoveel mogelijk verminderen.
3.2.2. Zonne-aansluiting
Houd er rekening mee dat het aansluiten met omgekeerde polariteit van zonnepaneelkabels, schade aan de omvormer kan veroorzaken.
Sluit de kabels van het zonnepaneel aan op de positieve (rood) en de negatieve (zwarte) PV-aansluitklemmen.
Draai de PV-aansluitingen stevig vast. Een strakke verbinding zal de contactweerstand zoveel mogelijk verminderen.
Waarschuwing
Verbind geen accu of gelijkstroomvoeding met de zonne-aansluiting. Dit veroorzaakt schade aan de omvormer.
3.2.3. Aansluiting AC-uitgang
De omvormer is uitgerust met de volgende AC-uitgang:
IEC-320 (mannelijke contactstop inbegrepen).
Raadpleeg bijlage AC-uitgang voor een foto van het type AC-uitgang.
In de omvormer is geen zekering in de AC-uitgang aanwezig. De AC-bekabeling wordt beschermd door een snelwerkende stroombegrenzer in geval van kortsluiting, en een mechanisme voor het detecteren van overbelasting dat de kenmerken van een zekering nabootst (d.w.z. snellere uitschakeling bij grotere overbelasting). Het is belangrijk om de bedrading op de juiste manier te dimensioneren, op basis van het vermogen van de omvormer.
Sluit de AC-uitgang van de omvormer nooit aan op een andere AC-bron, zoals een huishoudelijk stopcontact of een aggregaat.
Waarschuwing
De omvormer beschikt over zwevende aarde. Om een goede werking van een aardlekschakelaar (of RCCB, RCB of RCD) te waarborgen, geïnstalleerd in het AC-uitgangscircuit van de omvormer, moet een interne of externe nulleider naar aardverbinding worden gemaakt. Raadpleeg bijlage Installatie-informatie nul naar aardverbinding voor meer informatie.
3.2.4. Chassis naar aardverbinding
Draaddikte voor het geaard aansluiten van het chassis van de omvormer:
De aardgeleider van de geaarde kabelschoen op het chassis moet ten minste de helft van de doorsnede hebben van de geleiders die voor de accu-aansluiting worden gebruikt.
De maximale geleidermaat die op de geaarde kabelschoen past, is:25 mm². Gebruik de onderstaande tabel om de juiste doorsnede voor de aardgeleider te vinden.
Accu kabel | Aardingskabel |
|---|---|
1,5 mm² | ≥ 0,75 mm² |
2,5 mm² | ≥ 1,5 mm² |
4 mm² | ≥ 2,5 mm² |
6 mm² | ≥ 4 mm² |
3.2.5. Remote aansluiting
Het op afstand aan/uitzetten van de omvormer kan worden gerealiseerd met een eenvoudige aan/uit-schakelaar die is aangesloten op de remote aansluiting van de omvormer.
De omvormer zal geactiveerd worden wanneer deze zich in de ON-modus bevindt met behulp van de ON/OFF/CHARGER-ONLY-schakelaar en wanneer:
Er is contact gemaakt tussen de externe H (links)-aansluitklem en L (rechts)-aansluitklem, bijvoorbeeld via de draadbrug, een schakelaar of het bedieningspaneel van de omvormer.
Er is contact gemaakt tussen de externe H (links)-aansluitklem en de accu-positief.
Er is contact gemaakt tussen de externe H (links)-aansluitklem en de accu-negatief.
Enkele gebruiksvoorbeelden van de remote aansluiting zijn:
Als de omvormer zich in een voertuig bevindt en alleen mag functioneren als de motor draait. Sluit de externe H (rechts)-aansluitklem aan op de contactschakelaar van het voertuig.
Als de omvormer is aangesloten op een lithium-accu, kan de omvormer worden bestuurd door de BMS van de lithium-accu.
Waarschuwing
Om veiligheidsredenen kan de omvormer volledig worden uitgeschakeld door de remote aansluiting te verwijderen. Doe dit door de remote connector uit de aansluiting te trekken. Dit zorgt ervoor dat de omvormer niet meer kan worden ingeschakeld met behulp van de schakelaar of via Bluetooth. De gebruiker kan er nu zeker van zijn dat de omvormer definitief is uitgeschakeld en dat het niet per ongeluk kan worden geactiveerd door een andere gebruiker.
Bedieningspaneel van de omvormer

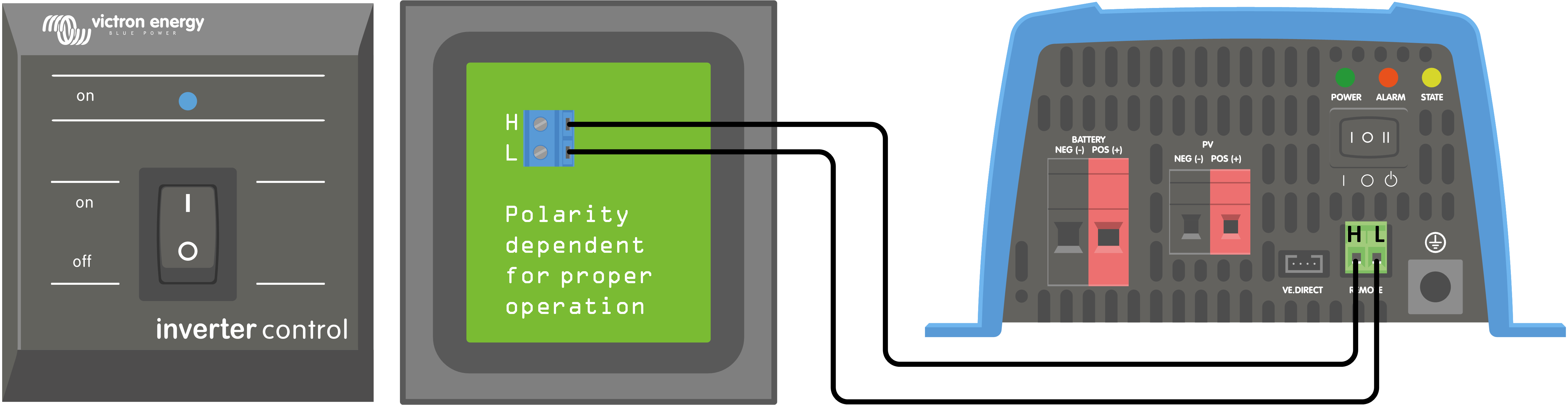

Als een Phoenix Inverter Control VE.Direct-paneel gebruikt wordt, moet het worden aangesloten op de remote aansluiting van de omvormer, zoals wordt aangegeven in de onderstaande afbeelding. Houd er rekening mee dat de aansluiting polariteitsafhankelijk is voor een juiste werking.
Verbinden aan een BMS
De remote aansluiting kan op de volgende manier worden gebruikt om de omvormer en de zonnelader te bedienen vanaf een BMS (accubeheersysteem) met een lithium-accu:
Als zowel de H (links) als de L (rechts)-aansluiting zwevend zijn of naar aarde worden getrokken (0 V), zijn zowel de omvormer als de zonnelader uitgeschakeld.
Als de H (links)-aansluitklem hoog wordt getrokken (accuspanning), kan de accu ontladen worden en de omvormer aan staan.
Als de L (rechts)-aansluitklem hoog wordt getrokken (accuspanning), kan de accu ontladen worden en de zonnelader aan staan.
Als zowel de H- (links) als de L (rechts)-aansluitklem hoog worden getrokken (accuspanning), kan de accu geladen en ontladen worden en de zonnelader en omvormer aan staan.
Als de H- (links) als de L (rechts)-aansluitklemmen met elkaar verbonden (draadlus) zijn in een normale toestand, dan zijn de omvormer en zonnelader ingeschakeld.
Opmerking
Houdt er rekening mee dat de BMS-functie voorrang heeft op de ON/OFF/CHARGE-schakelaar en op het omschakelen van de eenheid met behulp van de VictronConnect-app.
 |

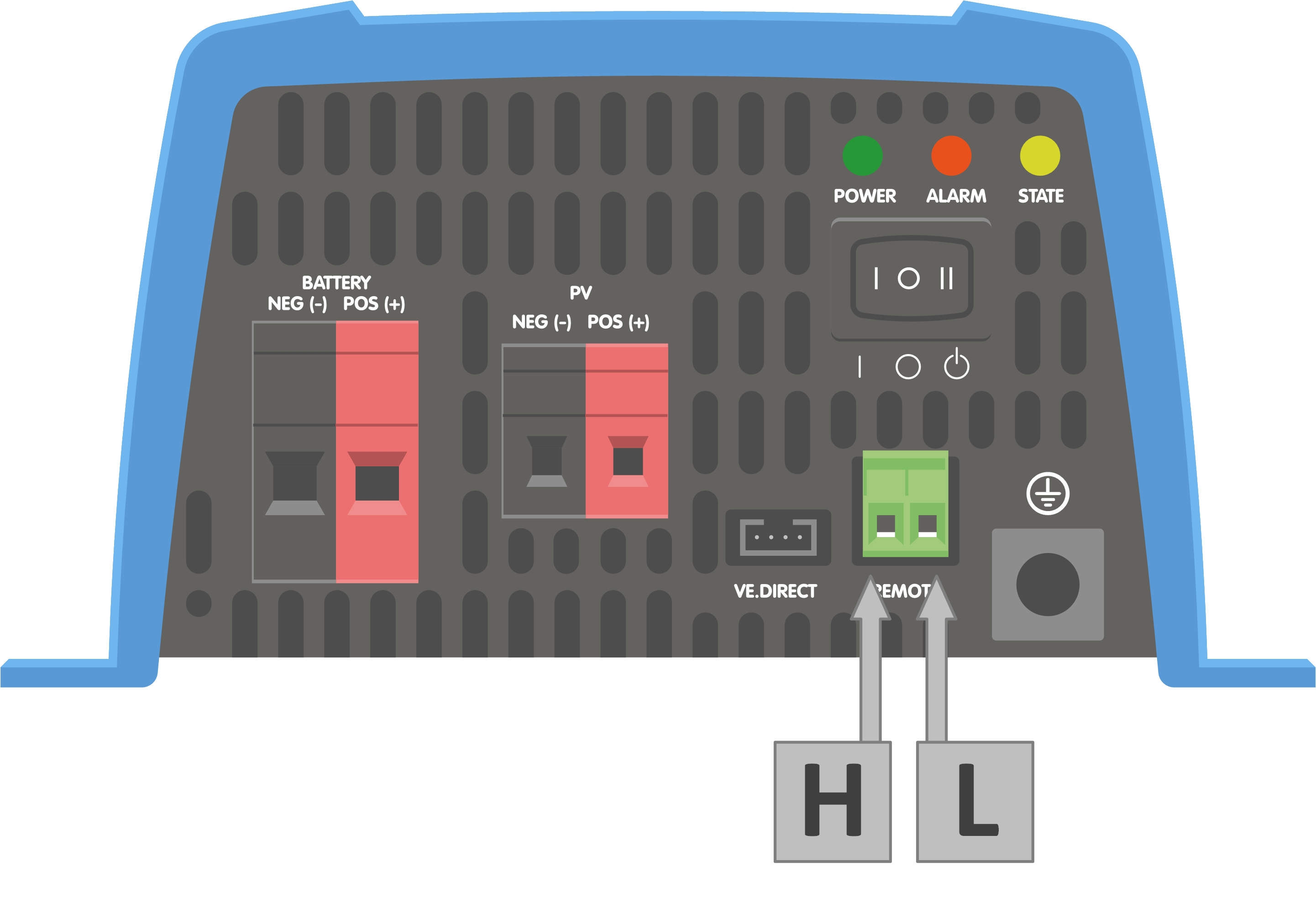

REMOTE aansluiting - locatie H- en L-aansluitklem.
Accutemperatuur sensor
Informatie over de accutemperatuur kan door de SUN-omvormer worden gebruikt voor het volgende:
In het geval van loodzuuraccu's, om het temperatuurgecompenseerd opladen te vergemakkelijken. De laadspanning wordt verlaagd als de accu's heet zijn en de laadspanning wordt verhoogd als de accu's koud zijn.
In het geval van lithium-accu's, om het opladen van de accu bij zeer lage temperaturen (over het algemeen onder 5 °C) te stoppen.
De accutemperatuur kan op twee manieren worden verkregen:
Van VE.Smart Networking, raadpleeg hoofdstuk VE.Smart-netwerk voor meer informatie.
Van een externe temperatuursensor, de temperatuursensor QUA PMP GX-apparaat.
Houd er rekening mee dat de bovenstaande temperatuursensoren niet worden meegeleverd met de SUN-omvormer.
Als de accutemperatuur beschikbaar is via zowel VE.Smart Networking en de externe temperatuursensor, zal de accutemperatuur van VE.Smart Networking prevaleren.
Als een externe accusensor wordt gebruikt, moet de temperatuursensor op de volgende manier aangesloten worden:
Sluit de M10-kabelschoen van de temperatuursensor aan op een van de accu-aansluitklemmen.
Verwijder de draadlus van de REMOTE aansluiting.
Sluit de negatieve (zwarte) draad aan op de H (linker)-aansluitklem van de REMOTE aansluiting.
Sluit de positieve (rode) draad aan op de L (rechter)-aansluitklem van de REMOTE aansluiting.
 |

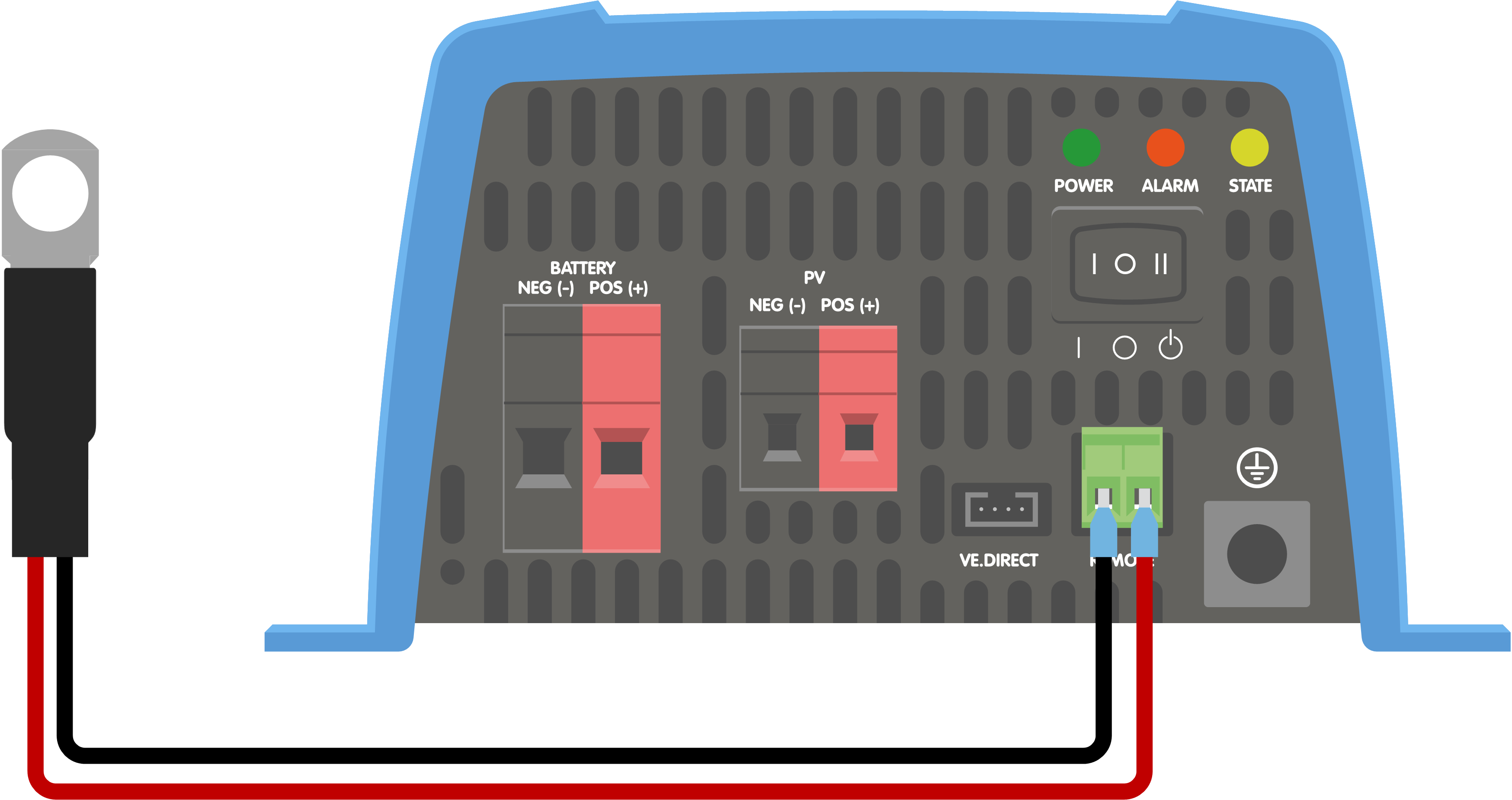

Een accutemperatuursensor aansluiten op de REMOTE aansluiting.
3.2.6. VE.Direct-verbinding
De VE.Direct-verbinding kan gebruikt worden voor de bewaking van de omvormer via een GX-apparaat, of om verbinding te maken met de VictronConnect-app.
De volgende items kunnen worden aangesloten:
Een GX-apparaat of GlobalLink 520 met behulp van een VE.Direct-kabel.
Een GX-apparaat met behulp van een VE.Direct naar USB-interface.
Een computer waarop de VictronConnect-app wordt uitgevoerd met behulp van een VE.Direct naar USB-interface.
Een telefoon of tablet waarop de VictronConnect-app wordt uitgevoerd met behulp van een VE.Direct Bluetooth Smart-dongle.

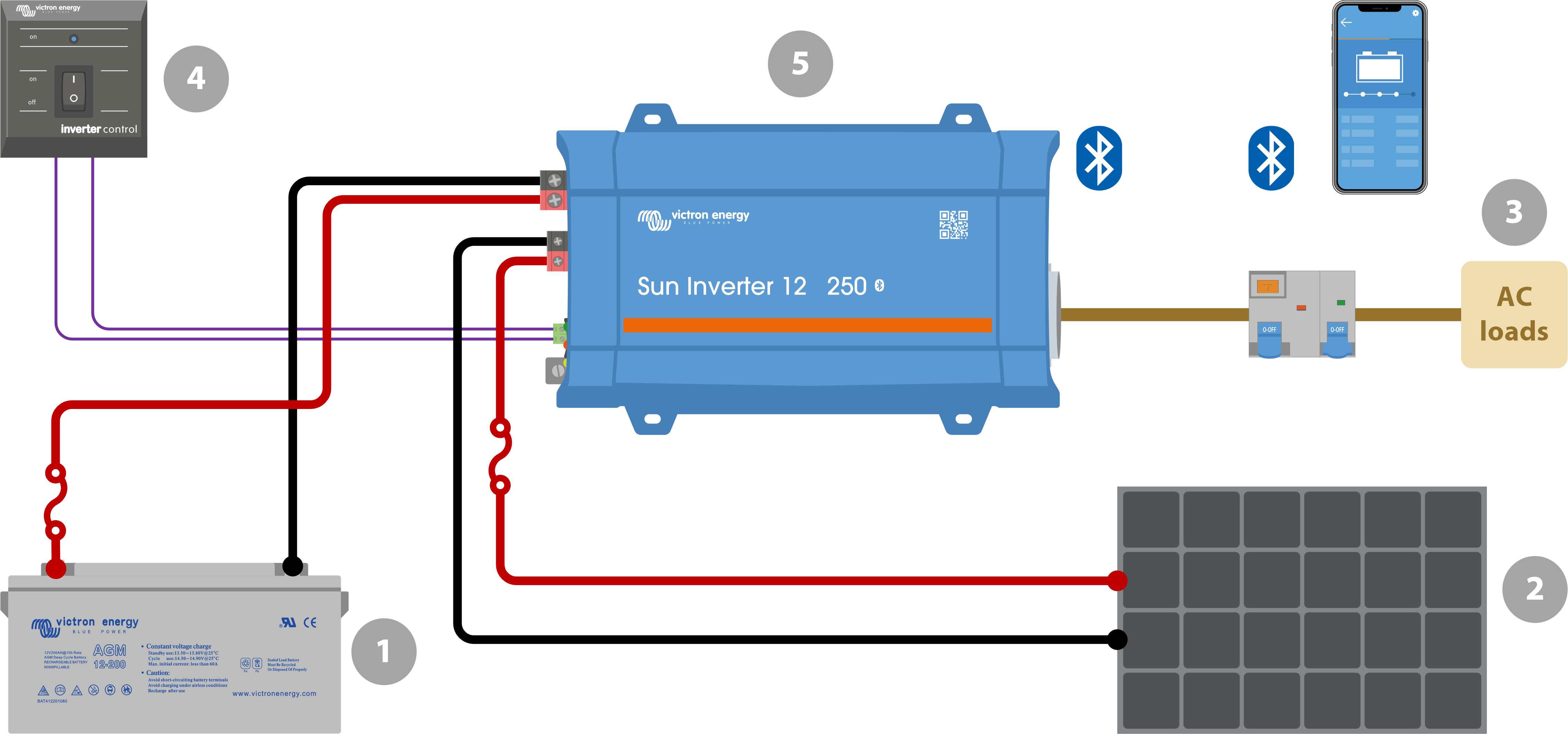

3.2.7. Voorbeeld van een SUN-omvormer-systeem
ID | Item en aantekeningen |
|---|---|
| |
| Zonnepaneel bestaande uit één of meerdere zonnepanelen. |
| AC-systeem. |
| Phoenix Inverter Control VE.Direct voor de aan/uit-besturing van de omvormer. |
| SUN-omvormer 12 V 250 VA |
| Bluetooth-communicatie: gebruik met de VictronConnect-app voor het bewaken, configureren en de communicatie tussen producten (VE.Smart-netwerken). |
| VictronConnect-app om alle Bluetooth ingeschakelde Victron “Smart”-producten te controleren en configureren. |
| Positieve (rood) en negatieve (zwart) DC-bedrading. Raadpleeg het boek Wiring Unlimited voor meer informatie over bedrading. |
| AC-bedrading. |
| DC-zekering. Victron Energy levert een breed scala aan DC-zekeringen en zekeringhouders. Raadpleeg voor zekeringwaarden de producthandleidingen of het boek Wiring Unlimited. |

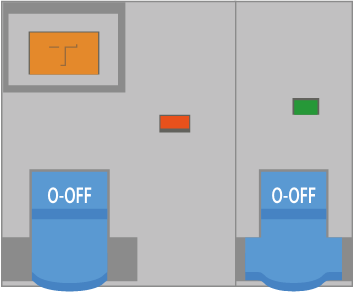

| Stroomonderbrekers (MCB) en aardlekschakelaar (RCD). |
