3. Installazione
Avvertimento
L’installazione del presente prodotto deve essere effettuata da elettricisti qualificati.
Durante l’installazione, assicurarsi che il connettore remoto con il ponticello sia stato rimosso (o spegnere l’interruttore on/off, se installato), per accertarsi che l’inverter non possa essere acceso accidentalmente.
3.1. Installazione fisica
Per un disegno quotato dell'inverter, consultare il Appendice di questo manuale.
3.1.1. Ubicazione
Per assicurare un funzionamento senza problemi dell’inverter, questo deve essere utilizzato in luoghi che riuniscano i seguenti requisiti:
Evitare qualsiasi contatto con acqua. Non esporre l’inverter alla pioggia e all’umidità.
Installare l’inverter in un ambiente asciutto e ben ventilato.
Per un funzionamento ottimale, l’inverter deve essere montato su una superficie piana.
Montarlo il più vicino possibile alle batterie. Ridurre al minimo la distanza tra il prodotto e la batteria, in modo da ridurre al massimo la perdita di tensione dei cavi.
Attorno al dispositivo deve essere lasciato uno spazio libero di almeno 10 cm per consentirne il raffreddamento. Non impedire la circolazione dell’aria attorno all’inverter. Quando l’inverter si surriscalda, si spegne. Quando l’inverter raggiunge un livello di temperatura sicuro, l’unità si riavvia automaticamente.
Non consentire che l’unità riceva luce solare diretta. La temperatura ambiente dell’aria deve essere compresa fra -20 °C e 40 °C (umidità< 95 % senza condensa). Tenere presente che, in condizioni estreme, la carcassa dell’inverter può superare i 70 °C.
Avvertimento
Una temperatura ambiente eccessivamente elevata comporta una riduzione della durata di vita, una riduzione della corrente di carica, una riduzione della potenza di picco nominale o l’arresto dell'inverter.
Mai montare l’inverter direttamente sopra le batterie.
Ai fini della sicurezza, installare il presente prodotto in un ambiente termoresistente, se deve essere utilizzato assieme ad apparecchiature all'interno delle quali viene convertita una quantità consistente di energia. Accertarsi che nelle immediate vicinanze non vi siano sostanze chimiche, elementi in materiale sintetico, tende e altri materiali tessili, ecc.
3.1.2. Montaggio
Montare l'inverter contro una parete robusta o in orizzontale su una superficie idonea.
Montare l'inverter in verticale verso l'alto o verso il basso o in orizzontale verso l'alto o verso il basso, utilizzando quattro viti. Vedere la tabella e la figura seguenti per sapere le migliori opzioni di montaggio.
Indicazioni per il montaggio.
# | Tipo di montaggio | Raccomandato? | Classe IP | Note |
|---|---|---|---|---|
1 | Montaggio a soffitto (capovolto). | No | n. d. | |
2 | Montaggio su base | Sì | IP21 | |
3 | Montaggio a muro verticale, ventilatore sul fondo. | Sì | IP20 | Tenere presente che attraverso le aperture di ventilazione della parte superiore possono cadere nell'inverter piccoli oggetti o polvere. |
4 | Montaggio in verticale, ventilatore nella parte superiore. | No | n. d. | |
5 | Montaggio a muro orizzontale. | Sì | IP20 |
3.2. Installazione elettrica
Per uno schema di collegamento dell'inverter, vedere l'appendice Panoramica dei collegamenti.
3.2.1. Collegamento alla batteria
Per sfruttare a pieno il potenziale dell’inverter, utilizzare batterie con capacità sufficiente e cavi di collegamento della batteria di sezione adeguata.
L’inverter è dotato di un fusibile CC interno. Se la lunghezza del cavo batteria supera 1,5 m è necessario montare un fusibile aggiuntivo o un interruttore CC sul cavo nei pressi della batteria.
Vedere la tabella seguente per sapere la sezione consigliata del cavo della batteria, informazioni sul fusibile interno e la capacità minima raccomandata della batteria per ciascun modello di inverter.
Modello di inverter | Sezione trasversale del cavo 0-1,5 m | Sezione trasversale del cavo 1,5-m | Fusibile interno (Littlefuse) | Fusibile sostituibile? | Capacità minima delle batterie |
|---|---|---|---|---|---|
12/250 | 4 mm² | 6 mm² | 2 x 30 A, 32 V, ATOF | No | 30 Ah |
24/250 | 2,5 mm² | 4 mm² | 30 A, 32 V ATOF | No | 20 Ah |
Uno spessore sufficiente del cavo e batterie di dimensioni adeguate sono un fattore importante. Consultate il vostro fornitore o le sezioni pertinenti dei nostri libri: Energia Illimitata e Cablaggio Illimitato, entrambi scaricabili dal nostro sito web.
Procedura di collegamento della batteria
Avvertimento
Utilizzare strumenti isolati per evitare di mettere in cortocircuito i morsetti della batteria.
Evitare di mettere in cortocircuito i cavi di collegamento della batteria.
Per collegare i cavi della batteria, procedere come segue:
Tenere presente che un collegamento a polarità inversa dei cavi della batteria (+ su - e - su +) provoca danni all’inverter.
Collegare i cavi di collegamento della batteria ai morsetti + (rosso) e - (nero) della batteria.
Fissare saldamente i collegamenti della batteria. Un collegamento ben serrato riduce al massimo la resistenza del contatto.
3.2.2. Collegamento del fotovoltaico
Tenere presente che un collegamento a polarità inversa dei cavi del cablaggio dei pannelli solari provoca danni all’inverter.
Collegare i cavi del pannello solare ai morsetti positivo (rosso) e negativo (nero) del FV.
Fissare saldamente i collegamenti del FV. Un collegamento ben serrato riduce al massimo la resistenza del contatto.
Avvertimento
Non collegare una batteria o un alimentatore CC al collegamento del fotovoltaico. Ciò causerà danni all’inverter.
3.2.3. Collegamento dell’uscita CA
L'inverter è dotato della seguente presa CA:
IEC-320 (spina maschio inclusa).
Per vedere una foto del tipo di presa CA, consultare l'appendice Presa CA.
L’inverter non possiede fusibili nell’uscita CA. Il cablaggio CA è protetto da cortocircuito mediante un limitatore di corrente ad azione rapida e un meccanismo di rilevamento del sovraccarico che imita le caratteristiche di un fusibile (ad es., arresto più rapido in caso di maggior sovraccarico). È importante dimensionare adeguatamente il cablaggio, in base alla potenza nominale dell’inverter.
Mai collegare l'uscita CA dell'inverter ad un'altra fonte di CA, come ad esempio una presa CA domestica a muro o un generatore.
Avvertimento
L'inverter ha una messa a terra fluttuante. Per garantire il corretto funzionamento di un GFCI (o RCCB, RCB o RCD) da installare nel circuito di uscita CA dell'inverter, è necessario effettuare un collegamento interno o esterno tra neutro e terra. Per ulteriori informazioni, vedere l’appendice Informazioni per l'installazione del collegamento neutro-terra.
3.2.4. Collegamento a terra del telaio
Dimensione dei cavi per la connessione a terra del telaio dell’inverter:
Il conduttore di terra dal capocorda di terra, sito sul telaio, alla connessione a terra deve possedere almeno la metà della sezione dei conduttori utilizzati per il collegamento della batteria.
La sezione massima del conduttore che corrisponde alla linguetta è di 25 mm². Nella tabella a continuazione si possono trovare le sezioni corrette per il conduttore di terra.
Cavo batteria | Cavo di terra |
|---|---|
1,5 mm² | ≥ 0,75 mm² |
2,5 mm² | ≥ 1,5 mm² |
4 mm² | ≥ 2,5 mm² |
6 mm² | ≥ 4 mm² |
3.2.5. Connettore remoto
Il controllo remoto dell'inverter può essere effettuato con un semplice interruttore on/off collegato al connettore remoto dell'inverter.
L'inverter si accende se è stato posizionato su ON tramite l’interruttore ON/OFF/CHARGER-ONLY e se:
Si stabilisce il contatto tra il morsetto H (sinistro) e il morsetto L (destro) del connettore remoto, ad esempio tramite il ponticello, un interruttore o il pannello di controllo dell'inverter.
Si stabilisce il contatto tra il morsetto H (sinistro) del connettore remoto e il positivo della batteria.
SI stabilisce il contatto tra il morsetto L (destro) del connettore remoto e il negativo della batteria.
Alcuni esempi di utilizzo del connettore remoto sono:
L'inverter si trova in un veicolo e può funzionare solo a motore acceso. Collegare il morsetto H (destro) del connettore remoto all'interruttore di accensione del veicolo.
Se l'inverter è collegato a una batteria al litio, può essere controllato dal BMS di tale batteria al litio.
Avvertimento
Per motivi di sicurezza, l'inverter può essere spento completamente rimuovendo il connettore remoto. A tal fine, estrarre il connettore remoto dalla sua presa. Ciò garantisce che l'inverter non possa più essere acceso tramite l'interruttore o il Bluetooth. L'utente può così essere certo che l'inverter sia definitivamente spento e che non possa essere riacceso accidentalmente da un altro utente.
Pannello di controllo inverter
Se si utilizza un pannello Phoenix Inverter Control VE.Direct, è necessario collegarlo al connettore remoto dell'inverter come indicato nell'immagine seguente. Per un corretto funzionamento, il collegamento dipende dalla polarità.
Collegamento a un BMS
Il connettore remoto può essere utilizzato per controllare l'inverter e il suo caricabatterie solare dal BMS (Battery Management System) di una batteria al litio nel modo seguente:
Se entrambi i morsetti H (sinistra) e L (destra) sono fluttuanti o collegati a terra (0 V), l'inverter e il caricabatterie solare sono spenti.
Se il morsetto H (sinistro) è alzato (tensione della batteria), la batteria può essere scaricata e l'inverter è acceso.
Se il morsetto L (destro) è alzato (tensione della batteria), la batteria può essere caricata e il caricabatterie solare è acceso.
Se entrambi i morsetti H (sinistro) e L (destro) sono alzati (tensione della batteria), la batteria può essere caricata e scaricata e sia il caricabatterie solare che l'inverter sono accesi.
Se i morsetti H (sinistra) e L (destra) sono collegati fra loro (anello metallico) in condizioni normali, l'inverter e il caricabatterie solare sono accesi.
Nota
Si noti che la funzione BMS sostituisce l'interruttore ON/OFF/CHARGE e la commutazione dell'unità tramite l'app VictronConnect.
 |

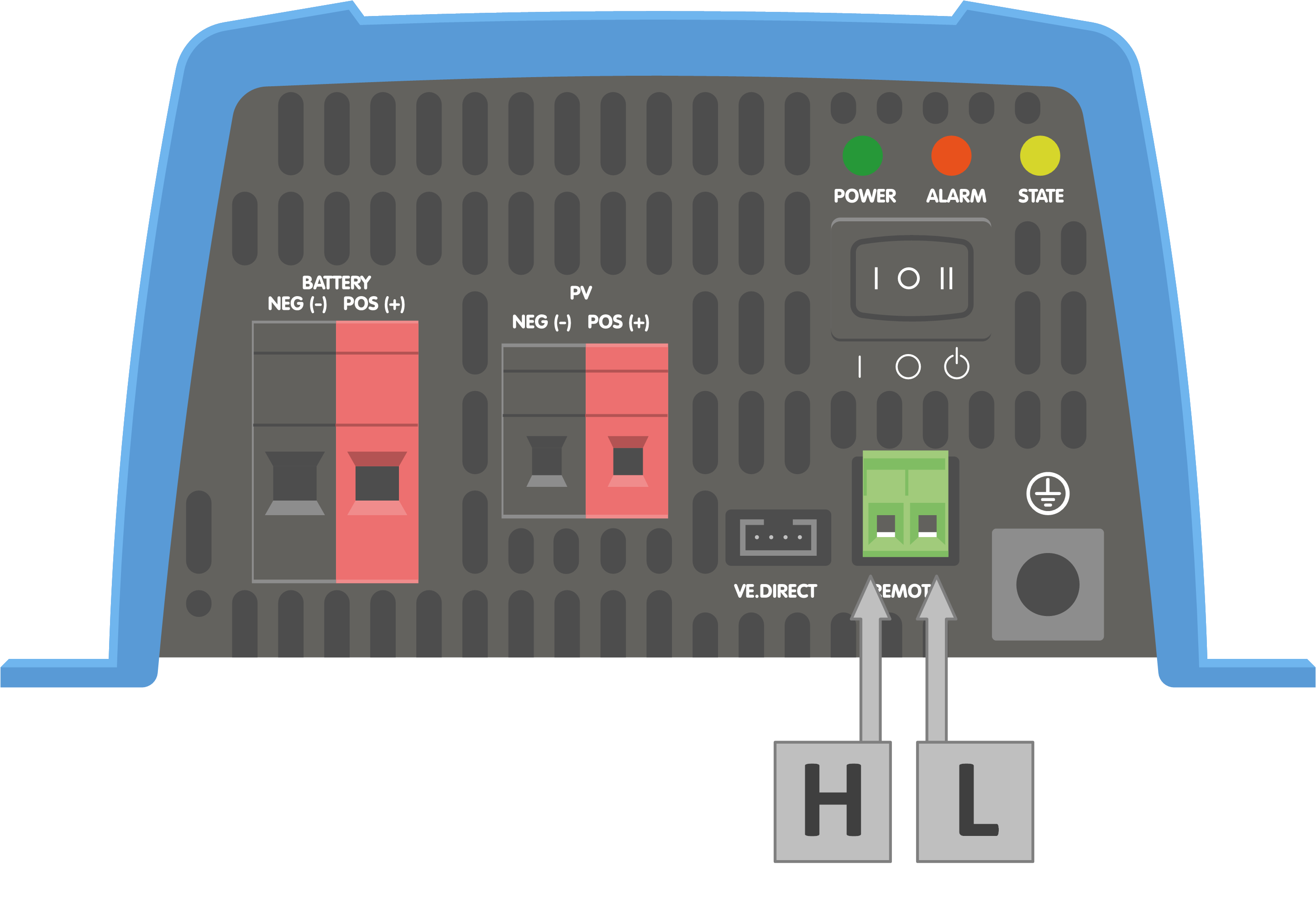

Connettore REMOTO - posizione dei morsetti H e L.
Sensore di temperatura batteria
Le informazioni sulla temperatura della batteria possono essere utilizzate dall'inverter SUN per eseguire le seguenti operazioni:
Nel caso di batterie al piombo-acido, per agevolare la ricarica a temperatura compensata. Pe ridurre la tensione di carica quando le batterie sono calde e aumentarla quando le batterie sono fredde.
Nel caso di batterie al litio, per interrompere la carica della batteria a temperature molto basse (generalmente inferiori a 5 °C).
La temperatura della batteria si può ottenere in due modi:
Da una rete VE.Smart, per ulteriori informazioni consultare il capitolo Rete VE.Smart.
Da un sensore di temperatura esterno, il sensore di temperatura QUA PMP GX Device.
Si noti che i sensori di temperatura di cui sopra non sono inclusi nell'inverter SUN.
Se la temperatura della batteria è disponibile sia tramite la rete VE.Smart che tramite il sensore di temperatura esterno, prevarrà la temperatura della batteria proveniente dalla rete VE.Smart.
Se si utilizza un sensore di batteria esterno, collegarlo nel modo seguente:
Collegare il capocorda M10 del sensore di temperatura a uno dei morsetti della batteria.
Rimuovere l'anello metallico dal connettore REMOTE.
Collegare il filo negativo (nero) al morsetto H (sinistro) del connettore REMOTE.
Collegare il filo positivo (rosso) al morsetto L (destro) del connettore REMOTE.
 |

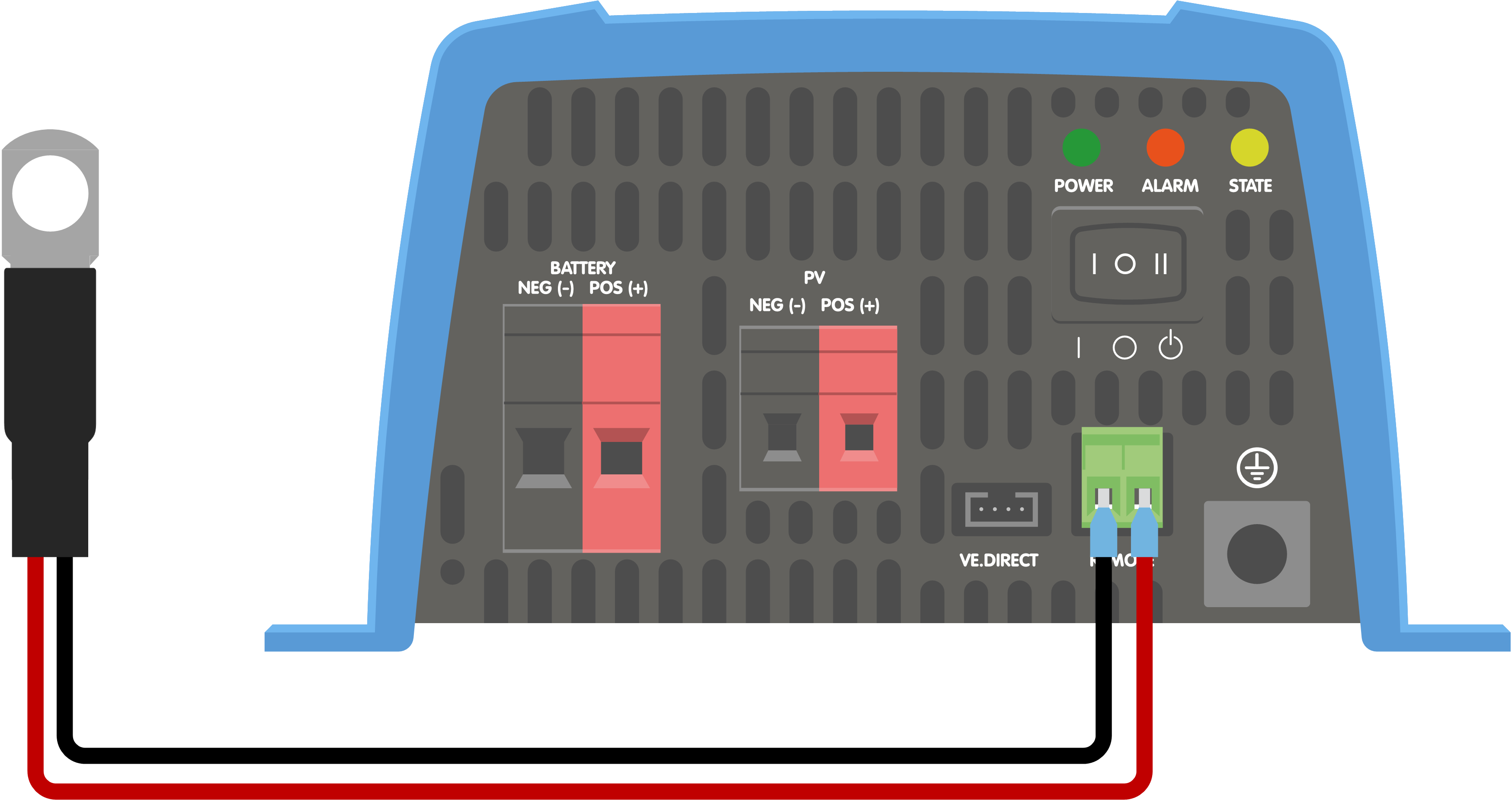

Collegamento di un sensore di temperatura della batteria al connettore REMOTE.
3.2.6. Connessione VE.Direct
La connessione VE.Direct può essere utilizzata per monitorare l'inverter tramite un dispositivo GX o per collegarsi all'app VictronConnect.
È possibile collegare i seguenti elementi:
Un dispositivo GX o GlobalLink 520 mediante cavo VE.Direct.
Un dispositivo GX mediante un’interfaccia VE.Direct a USB.
Un computer con l'applicazione VictronConnect mediante l'interfaccia VE.Direct a USB.
Un telefono o un tablet con l'applicazione VictronConnect mediante il dongle Bluetooth VE.Direct Smart.
3.2.7. Esempio di sistema Inverter SUN
ID | Elementi e note |
|---|---|
| |
| Modulo fotovoltaico costituito da uno o più pannelli solari. |
| Sistema CA. |
| Phoenix Inverter Control VE.Direct per il controllo on/off dell'inverter. |
| Inverter SUN 12 V 250 VA |
| Comunicazione Bluetooth, da utilizzare con l'app VictronConnect per il monitoraggio, la configurazione e la comunicazione tra prodotti(Collegamento in rete VE.Smart). |
| App VictronConnect per monitorare e configurare tutti i prodotti “Smart” di Victron dotati di Bluetooth. |
| Cablaggio CC positivo (rosso) e negativo (nero). Per ulteriori informazioni sul cablaggio, vedere il libro Cablaggio Illimitato. |
| Cablaggio CA. |
| Fusibile CC. Victron Energy offre un'ampia gamma di fusibili e portafusibili CC . Per sapere le portate dei fusibili, consultare i manuali dei prodotti o il libro Cablaggio Illimitato. |
| Interruttore automatico (MCB) e interruttore differenziale (RCD). |
