7. Appendice
7.1. Presa CA

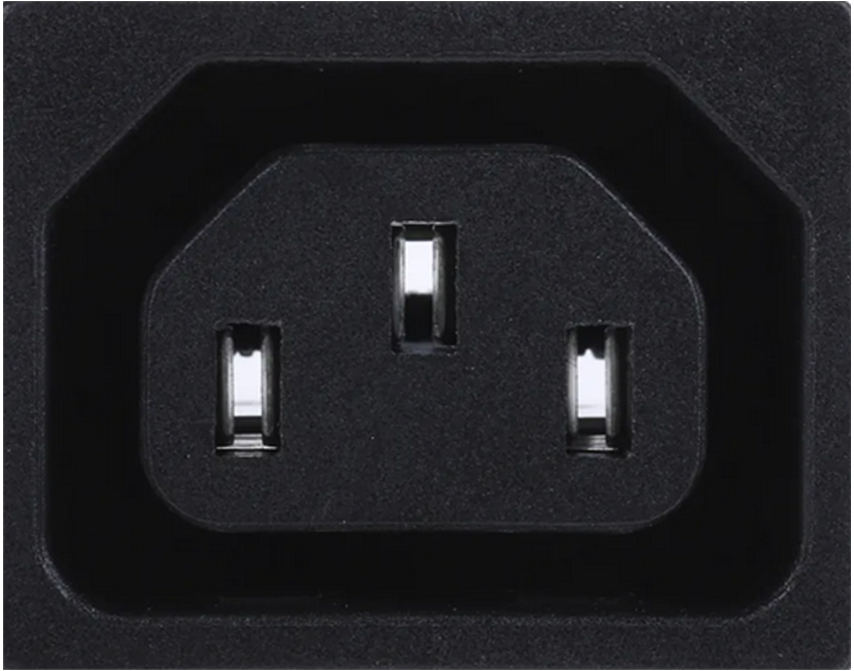

L'inverter è dotato di presa IEC-320.
Presa CA | tensione CA | Immagine |
|---|---|---|
IEC-320 (spina maschio inclusa) | 230 V |  |

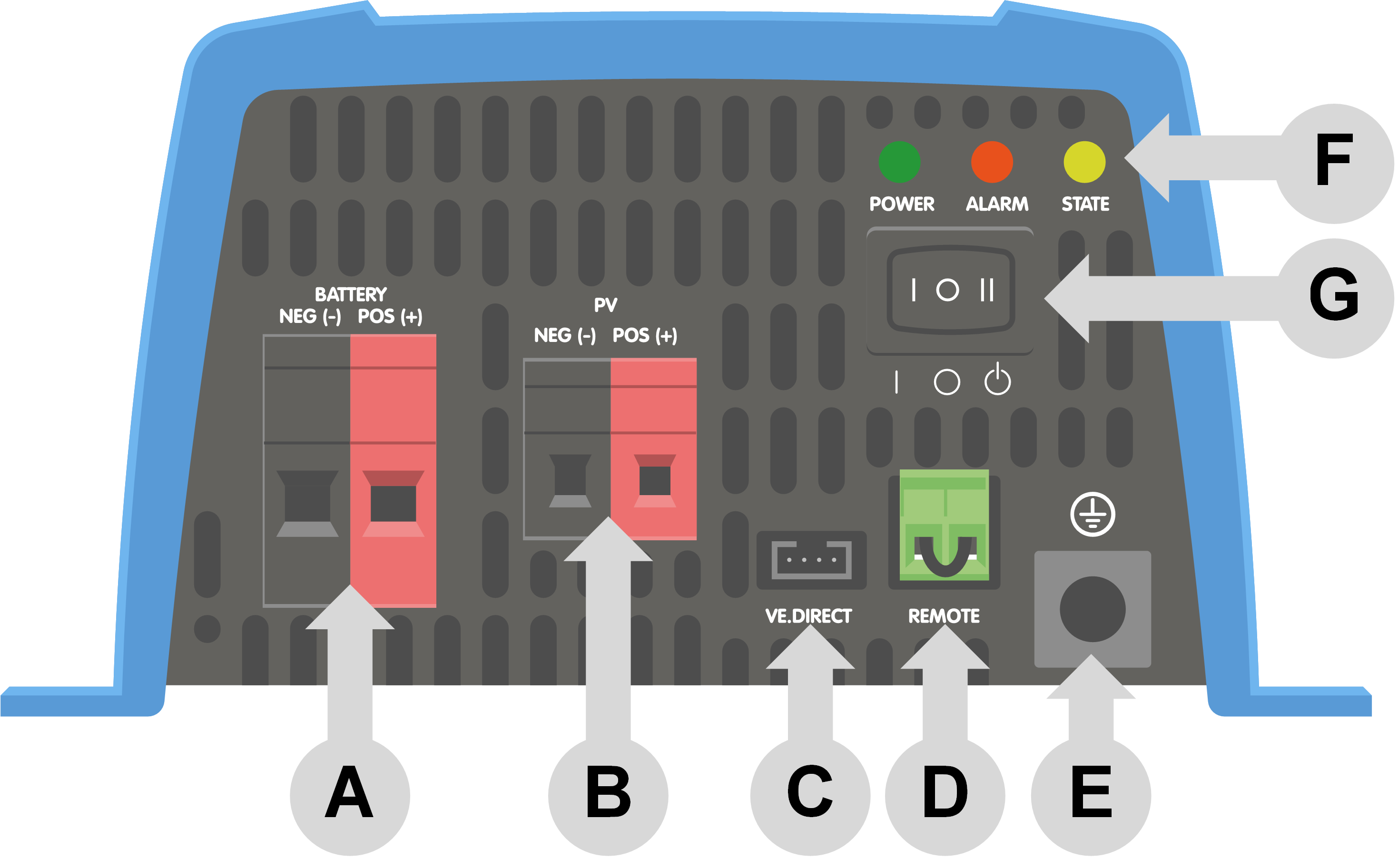

7.2. Panoramica dei collegamenti
# | Descrizione |
|---|---|
A | Connessioni batteria |
B | Connessioni FV |
C | Connessione VE.Direct |
D | Collegamento morsetto remoto on/off |
E | Collegamento a terra del telaio |
F | LED |
G | Interruttore ON/OFF/CHARGER |
7.3. Informazioni per l'installazione del collegamento neutro-terra
Collegamento dell’uscita neutra dell’inverter alla carcassa/terra
L'uscita CA è isolata dall'ingresso CC e dal telaio. Le norme locali possono richiedere un conduttore di neutro vero. In questo caso, uno dei cavi dell’uscita in CA deve essere collegato alla carcassa e questa deve essere collegata a una messa a terra affidabile. L’interno dell’inverter è stato predisposto per collegare il neutro e il telaio; più avanti si spiega come eseguire tale collegamento.
Assicurarsi di scollegare la batteria quando si collega il neutro alla protezione di terra (PE).
Rimuovendo la copertura in plastica, si accede a un cavo PE interno, che si usa per collegare il neutro e la carcassa. Per allentare le quattro viti che chiudono la copertura in plastica è necessario un cacciavite Torx T10.
Nelle immagini a continuazione si mostrano le due possibili connessioni del cavo PE:
Neutro fluttuante

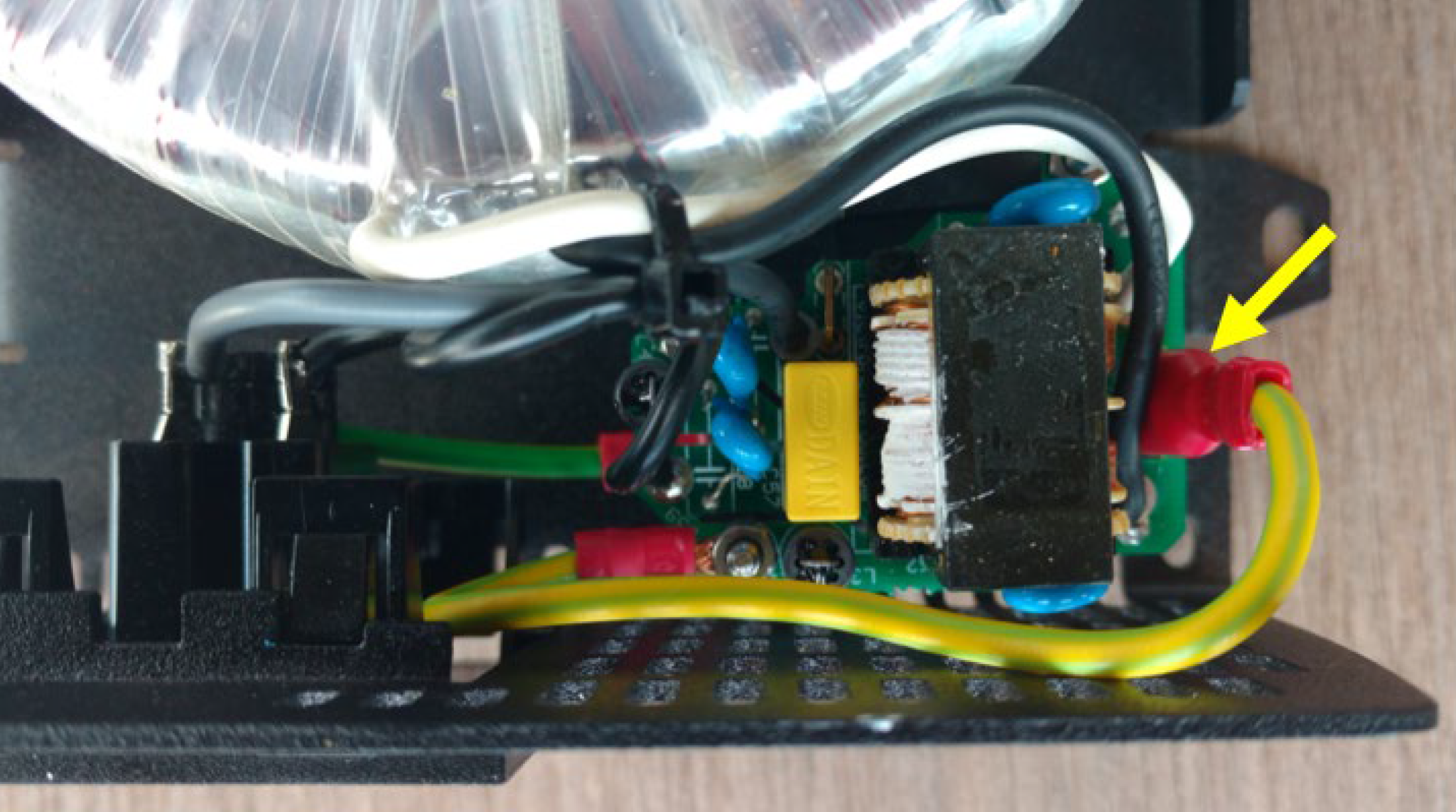

Posizione del cavo PE (indicata dalla freccia):
Neutro collegato alla protezione di terra
Posizione del cavo PE (indicata dalla freccia):

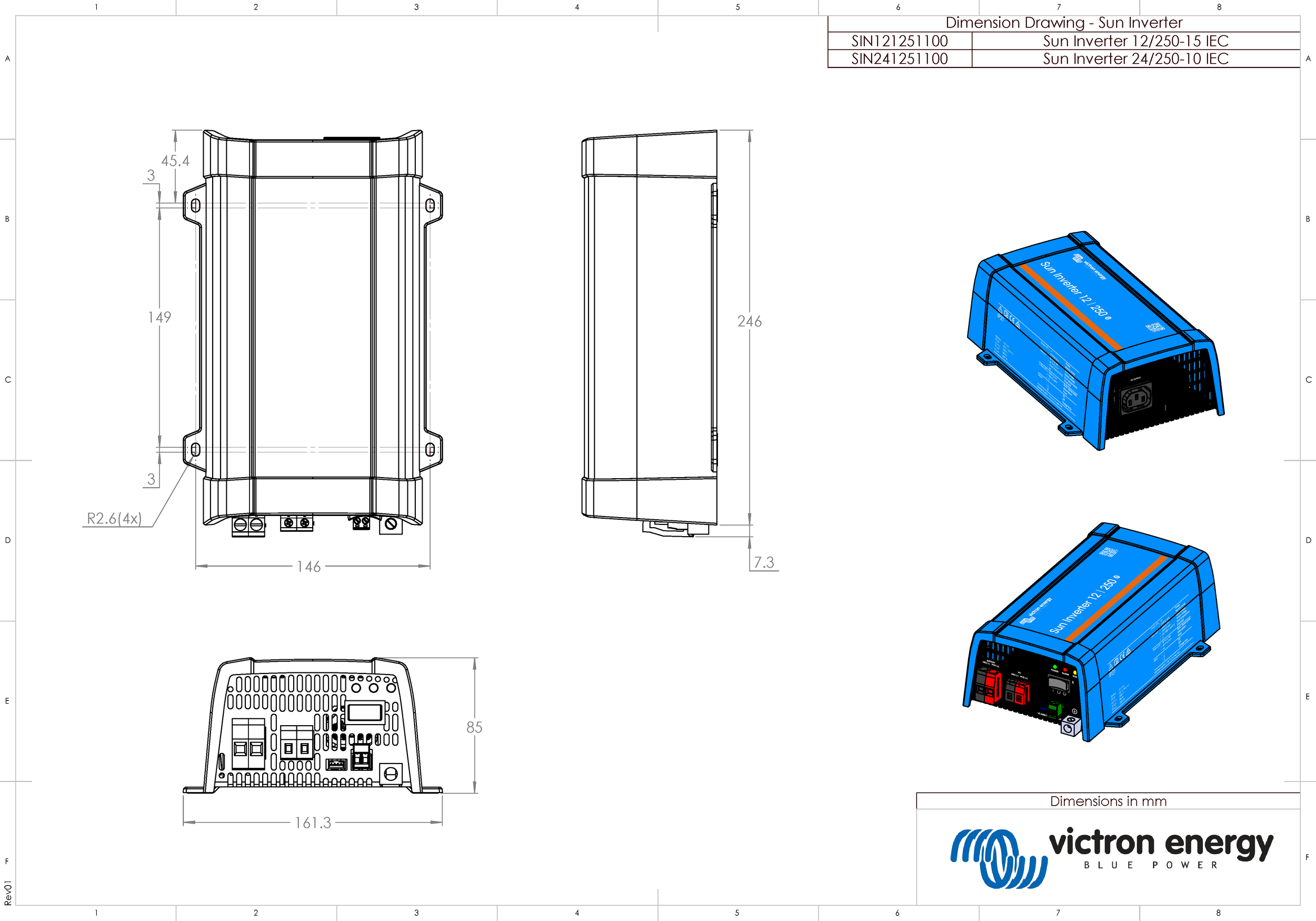

7.4. Dimensioni
