4. Fonctionnement
4.1. Procédure de démarrage et d’arrêt
Remarque : Cela suppose que la bonne procédure d'installation a été suivie, et que la polarité PV et de la batterie a été testée et confirmée comme étant correcte par l’installateur. Ces tests de polarité sont une part essentielle de l’installation, mais ils ne devraient pas être nécessaires dans la procédure normale de démarrage et d’arrêt.
4.1.1. Démarrage
Branchez rapidement l’isolation ou le fusible d’interruption de la consommation sur le côté CC afin de fournir de la puissance CC aux bornes de batterie de l’unité.
Allumez la connexion du champ PV sur l’unité.
Allumez l’unité en utilisant l’interrupteur d’allumage/arrêt situé en bas à gauche de l’unité : faites basculer l’interrupteur vers vous sur la position ON.
À l’allumage, l’écran affichera les détails du produit, la version du micrologiciel, et les éventuelles erreurs de démarrages qui seraient détectées.
Le fonctionnement de l’unité commencera alors (si elle est configurée correctement).
4.1.2. Arrêt
Éteignez l’unité en utilisant l’interrupteur d’allumage/arrêt situé en bas à gauche de l’unité. Faites basculer l’interrupteur en l’éloignant de vous sur la position OFF.
Éteignez la connexion du champ PV sur l’unité.
Débranchez rapidement l’isolation ou le fusible d’interruption de la consommation sur le côté CC fournissant la puissance CC aux bornes de batterie de l’unité.
Remarque : des tensions résiduelles dangereuses peuvent encore se trouver à l’intérieur du produit et sur les bornes après l’arrêt. N’ouvrez jamais le boitier du produit et ne touchez pas non plus les bornes dénudées.
4.2. Écran de l'appareil
L'unité est équipée d'un écran LCD qui affiche les données d'exploitation. L'écran fait défiler les affichages importants toutes les quelques secondes.
Écran de démarrage
Lorsque les unités sont allumées pour la première fois, elles afficheront le micrologiciel, le numéro de série et les détails du modèle pendant quelque temps, le temps d'effectuer des tests automatiques.

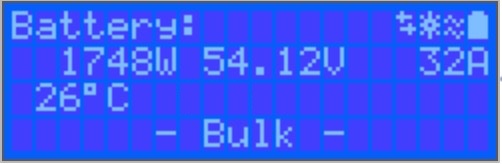

Batterie :
Puissance de batterie, Courant, Tension CC, Température (*), État de la batterie (par ex. en cours de décharge, mode Bulk, Absorption, Float, etc.).
(*) Ces valeurs ne sont visibles que si les données sont disponibles.
Solaire 1
Puissance solaire, tension et courant, production quotidienne et totale en kWh.
Localisateurs solaires MPPT supplémentaires
Les localisateurs solaires supplémentaires afficheront les mêmes valeurs susmentionnées si disponibles sur des écrans supplémentaires.
Erreurs, avertissements et alarmes
Le système affichera des notifications sous forme de code selon les besoins. Consultez la section de Dépannage pour davantage d'information.
En haut à droite de l'écran se trouvent d'autres icônes d'information du système.
Communication à travers n'importe quelle interface (par ex. Bluetooth, VE.Can, etc.) | |
Bluetooth activé ; la couleur de l'icône changera si la fonction est connectée | |
MPPT Activé | |
(clignotement) Erreur ou Avertissement | |
Batterie, pleine correspond à la tension ; clignote si elle est vide |
4.3. ÉTAT – Information sur les données en direct
Le MPPT [Numéro de modèle] confirme le périphérique connecté. Un nom personnalisé peut également être défini si souhaité.
L’icône « jauge » solaire affiche la sortie d’énergie dynamique du réseau solaire en temps réel. Concernant la tension du panneau solaire, veuillez noter que le chargeur solaire ne fonctionnera que lorsque la tension du panneau aura dépassé de 5 V celle de la tension de la batterie.
Batterie - Tension La mesure de la tension est effectuée aux bornes de la batterie du chargeur solaire.
Batterie - Courant Cette mesure montre le courant qui circule vers les bornes de la batterie du chargeur solaire ou celui qui en est tiré. Notez que pour les chargeurs solaires 100/20 ou de capacité moindre – et ayant une sortie de charge spécifique – une indication positive à côté de la lecture du courant signifie que le courant circule vers la batterie. Une indication négative signifie que le courant est extrait de la batterie.
Batterie - État :
Bulk : au cours de cette phase, le contrôleur délivre autant de courant que possible pour recharger rapidement les batteries. Lorsque la tension de batterie atteint la tension d’absorption configurée, le contrôleur active la phase Absorption.
Absorption : Pendant cette phase, le contrôleur passe en mode tension constante, où une tension d’absorption prédéfinie, adaptée au type de batterie (voir section 4.1 Paramètres de batterie ci-dessous), est appliquée. Lorsque le courant de charge descend en dessous du courant de queue et/ou que le temps d’absorption préréglé est écoulé, la batterie est complètement chargée. Le contrôleur passe à la phase Float. Le courant de queue est de 1 A pour les modèles 100/20 et plus petits, et de 2 A pour les modèles plus grands. (Lorsqu’une égalisation automatique est effectuée, elle sera également indiquée comme « Absorption »).
Float : au cours de cette phase, la tension Float est appliquée à la batterie pour la maintenir à un état de charge complète. Lorsque la tension de la batterie descend en dessous de la tension Float pendant au moins 1 minute, un nouveau cycle de charge est déclenché.
Égalisation : elle apparait lorsque la fonction « Start equalization now » (démarrer l'égalisation maintenant) est sélectionnée dans les paramètres de la batterie. Le chargeur applique la tension d'égalisation à la batterie tant que le niveau du courant se trouve 8 % (électrolyte gélifié ou AGM) ou 25 % (plaque tubulaire) en dessous du courant Bulk.
* Éléments du menu uniquement disponibles sur des modèles ayant une sortie de charge (100/20 et plus petits.)
Marche/arrêt de la sortie de charge L’interrupteur de sortie de charge a pour fonction de déconnecter la charge lorsque la batterie est faible afin d’éviter de l’endommager. Voir la section Configuration (4.2 ci-dessous) pour les algorithmes de commutation de charge disponibles.
Courant de charge Indique le courant puisé par les appareils électroniques, les lampes, le réfrigérateur, etc.
Notez que pour que la lecture de la sortie de charge soit fiable, toutes les charges doivent être branchées directement à la sortie de charge, y compris leurs bornes négatives. Voir le manuel ou consulter votre installateur pour davantage de détails.
Notez qu'il est préférable que certaines charges (en particulier les onduleurs) soient directement connectées à la batterie. Dans ce cas, la sortie de charge ne montre pas une lecture fiable. Par exemple, le courant extrait par l'onduleur ne sera pas inclus. Envisagez d’ajouter un contrôleur de batterie BMV qui mesurera tout le courant allant à la batterie ou tiré de la batterie, y compris les charges connectées directement à la batterie, pas uniquement les bornes de sortie de charge du contrôleur de charge.
Ma batterie est-elle en train d'être chargée ?
La batterie sera chargée dès que la puissance disponible provenant des panneaux PV dépassera la puissance extraite par les charges (éclairage, réfrigérateur, onduleur, etc.).
Vous pouvez dire que c'est le cas uniquement avec les contrôleurs de charge dont toutes les charges sont connectées aux bornes de la sortie de charge. N'oubliez pas que toutes les charges connectées directement à la batterie ne peuvent pas être supervisées par le chargeur solaire.
4.4. Historique - Graphique à 30 jours
(L'icône du carré fragmenté (en haut à gauche) vous permet de basculer entre les présentations d'écran au format portrait et paysage).
Un résumé de l'activité des 30 derniers jours est présenté graphiquement. Faites glisser la barre de gauche à droite pour afficher l'un des 30 derniers jours.
Le journal quotidien montre :
Rendement : l'énergie convertie pour ce jour.
P max : la puissance maximale enregistrée durant le jour.
V max : la tension la plus élevée provenant du champ PV durant la journée.
En cliquant sur n'importe quel(le) jour/barre sur le graphique, l'information s'agrandira pour afficher les durées de charge-état — les deux en h/min, et également en pourcentage du jour de « charge ». Ce graphique offre en un clin d'œil une représentation du temps passé par votre chargeur dans chacun des trois modes : Bulk / Absorption / Float.
Astuce ! Vous pouvez utiliser les périodes de charge pour voir si le champ PV est correctement dimensionné par rapport à vos besoins. Un système qui n'atteint jamais la valeur Float nécessite peut-être davantage de panneaux, ou alors il est possible de réduire la charge.
Vous pouvez exporter l’historique en tant que fichier séparé par des virgules (.csv) en cliquant sur les trois points reliés entre eux en haut à droite de l’écran d’historique :
Voici un exemple des données exportées pendant 3 jours sur 30 :
Tension de la batterie
La première figure montre la tension maximale de la batterie pour la journée. La figure ci-dessous montre la tension minimale de la batterie.
Erreurs
Affiche le nombre d’erreurs (le cas échéant) pour la journée. Pour voir les codes d’erreur, cliquez sur le point orange. Voir Codes d’erreur du chargeur solaire MPPT. (Il est possible que vous deviez faire défiler l’écran sur votre appareil pour voir les erreurs.)
Total
Indique l’énergie totale convertie par l’installation et ne peut être réinitialisé.
Depuis la suppression
Indique la quantité d’énergie convertie par l’installation depuis la dernière réinitialisation.
4.5. Protections et redémarrages automatiques
4.5.1. Tension de batterie élevée
Réduisez la tension d'entrée CC et/ou recherchez la batterie ou le chargeur solaire défaillant dans le système. Après un arrêt dû à une tension élevée, l'unité attendra d'abord 30 secondes, et elle essayera à nouveau de démarrer dès que la tension de batterie descendra à un niveau acceptable.
4.5.2. Température élevée
Une température ambiante élevée ou un courant de charge élevé qui perdure peut entraîner un arrêt dû à une surchauffe. Le MPPT se remettra en marche dès que la température redescendra aux valeurs spécifiées.
4.6. Maintenance
Le chargeur solaire ne requiert aucune activité de maintenance régulière. Les utilisateurs ne bénéficiant pas des qualifications nécessaires ne doivent pas essayer d’ouvrir le boitier du produit.
