2. Instalación y cableado
2.1. Instalación
Instale el cargador Skylla-IP65 y la batería en un lugar seco y bien ventilado. El cable entre el cargador y la batería no deberá exceder los 6 metros de longitud.
El cargador puede montarse en la pared o en el suelo. Asegúrese de que en todo momento circule el aire libremente por la parte trasera de la carcasa. De esta manera, se mejorará la refrigeración del cargador y se prolongará su vida útil.
Montaje en pared
La mejor forma de montar la unidad es verticalmente en la pared. Consulte en el apéndice la posición exacta de los orificios de montaje.
Cableado
Las entradas del cable de alimentación, de los cables de la batería, de las funciones remotas y la conexión para fijar el cable de tierra están situadas en la parte inferior de la carcasa. Véanse las indicaciones del panel frontal.
Tuerca de 6 mm en la parte izquierda del montaje | Punto de toma de tierra |
Bloque terminal gris | Sensor de tensión externo |
Sensor de temperatura externo | |
Desconexión remota | |
Relé de usuario | |
Batería de arranque | |
Cables VE.Can | |
Casquillos pasacables negros: 2 ó 4 unidades | Cables de batería principal |
Un conector de cable negro | Cable de red |
Aviso
Para una mejor protección contra la entrada de agua y polvo en la carcasa, todas las aberturas del bloque terminal gris deben estar cerradas, ya sea con un cable adecuado o, si no se usa conexión, deberá ponerse un cable ficticio.
Conexión a tierra
Conecte la toma de tierra a la instalación de tierra. Las conexiones a tierra deben realizarse según las normas de seguridad pertinentes.
En una embarcación: conecte a la placa de masa o al casco de la embarcación.
En tierra: conecte a la toma de tierra de la red eléctrica. La conexión a la tierra de la red eléctrica debe realizarse según las normas de seguridad pertinentes.
Aplicaciones móviles (un vehículo, un coche o una caravana): Conecte al chasis del vehículo.
Las conexiones del cargador para la batería son totalmente flotantes con respecto a este punto de puesta a tierra
2.2. Conexión de la batería principal
Antes de conectar la batería principal al cargador, asegúrese de que el cargador tenga configurado el tipo correcto de batería.
Sección mínima del cable entre la batería principal y el cargador:
Tipo Skylla-IP65 | longitud de cable hasta 1,5 m. | longitud de cable de 1,5 m a 6 m |
|---|---|---|
12/70 | 10 mm2 | 16 mm2 |
24/35 | 6 mm2 | 10 mm2 |
El tamaño de terminal de cable más grueso que cabe en el pasador de cables de la batería es S6-16. Este terminal de cable acepta cables de un diámetro máximo de 16 mm² y se ajusta a tuercas M6.
2.2.1. Secuencia de conexión de la batería principal
Aviso
El Skylla-IP65 NO está protegido en caso de polaridad inversa de la batería principal. (“+” conectado a “-” y “-” conectado a “+”).
Siga el procedimiento de instalación. En caso de fallo debido a la inversión de la polaridad de la batería, la garantía del Skylla-IP65 dejará de ser válida.
Atención
Desconecte la alimentación de red antes de conectar o desconectar la batería principal.
1. Desconecte la alimentación de red | |
2. Desconecte los cables de batería de la batería. | |
3. Retire la tapa gris que hay en el panel frontal del cargador para acceder a los terminales. | |
4. Conecte los cables de batería al cargador: | positivo (rojo) a “+BAT1”; negativo (negro) a “-BAT” |
5. Conecte los cables de batería a la batería: | positivo (rojo) al terminal positivo, negativo (negro) al terminal negativo. |
6. Conecte la alimentación de red. | |
2.2.2. Secuencia de desconexión de la batería principal
Aviso
Al desconectar los cables de la batería, tenga mucho cuidado de no provocar un cortocircuito de forma accidental en la batería.
Desconecte la alimentación de red.
Desconecte los cables de batería de la batería.
Retire la tapa gris que hay en el panel frontal del cargador para acceder a los terminales.
Desconecte los cables de batería del cargador.
Desconecte todos los demás cables, como el sensor de temperatura y/o el sensor de tensión utilizado con esta batería en particular.
2.3. Conexión de la batería de arranque
Aviso
El Skylla-IP65 NO está protegido en caso de polaridad inversa de la batería principal. (“+” conectado a “-” y “-” conectado a “+”).
Siga el procedimiento de instalación. En caso de fallo debido a la inversión de la polaridad de la batería, la garantía del Skylla-IP65 dejará de ser válida.
Atención
Desconecte la alimentación de red antes de conectar o desconectar la batería principal.
La batería de arranque debe conectarse utilizando un cable de al menos 1,5 mm² (máx. 6 mm²).
Conecte el polo positivo (+) de la batería al conector “Starter battery plus” (positivo de la batería de arranque), véase la figura 1.
El negativo de la batería de arranque debe conectarse a la conexión “-BAT” del cargador.
Nota
La batería de arranque puede utilizar corriente de la batería conectada a los terminales de la batería principal en caso de que la tensión de aquella sea inferior a la de esta. Sin embargo, la batería principal no podrá utilizar corriente de la batería de arranque aun cuando la batería de arranque estuviese completamente cargada y la principal en su nivel mínimo.
2.4. Conexiones VE.Can
Los dos conectores VE.Can proporcionan acceso para funcionamiento en paralelo sincronizado y control remoto.
2.4.1. Funcionamiento sincronizado en paralelo
Con la interfaz CAN se pueden sincronizar varios controladores de carga hasta un máximo de diez cargadores. Esto se consigue simplemente interconectando los cargadores con cables RJ45 UTP (se necesitan terminadores de bus).
Los ajustes de los controladores de carga conectados en paralelo deben ser idénticos (p.ej. algoritmo de carga). La comunicación CAN garantiza que los controladores conmuten simultáneamente de un estado de carga a otro (p.ej. de carga inicial a carga de absorción). La corriente de salida de uno de los cargadores puede ser distinta de la de los otros cargadores, a pesar de estar conectados en paralelo. En caso de estar utilizando sensores remotos (tensión y/o temperatura), es necesario conectar el sensor remoto a uno de los cargadores que trabajan en paralelo. Todos los demás cargadores compartirán la información por medio de la interfaz CAN. En caso de funcionamiento en paralelo sincronizado, el icono de red parpadeará cada 3 segundos en todas las unidades conectadas en paralelo.
2.4.2. Límite de corriente de entrada/red
El límite de corriente de entrada de CA de cada cargador se fija en 10,5 A máximo y puede ajustarse con un dispositivo CCGX, NMEA 2000 o un
panel remoto Skylla-i-control GX. Véase https://www.victronenergy.com/panel-systems-remote-monitoring/skylla-i-control-gx
La entrada de energía de un cargador nunca será superior a 1050 W. Esto significa que con 100 VCA en la entrada la corriente es de 10,5 A como máximo, y con 230 VCA, la máxima corriente de entrada es de 4,5 A.
El límite de corriente de entrada de un grupo cargador en paralelo puede fijarse con un dispositivo CCGX o con un panel remoto Skylla-i-control GX. El límite de la corriente, tal y como se muestra en el dispositivo, es la corriente de red del grupo.
2.5. Relé de usuario, sensor externo y desconexión remota
El cableado de estas señales debe llevarse a cabo con la alimentación de red desconectada del cargador.

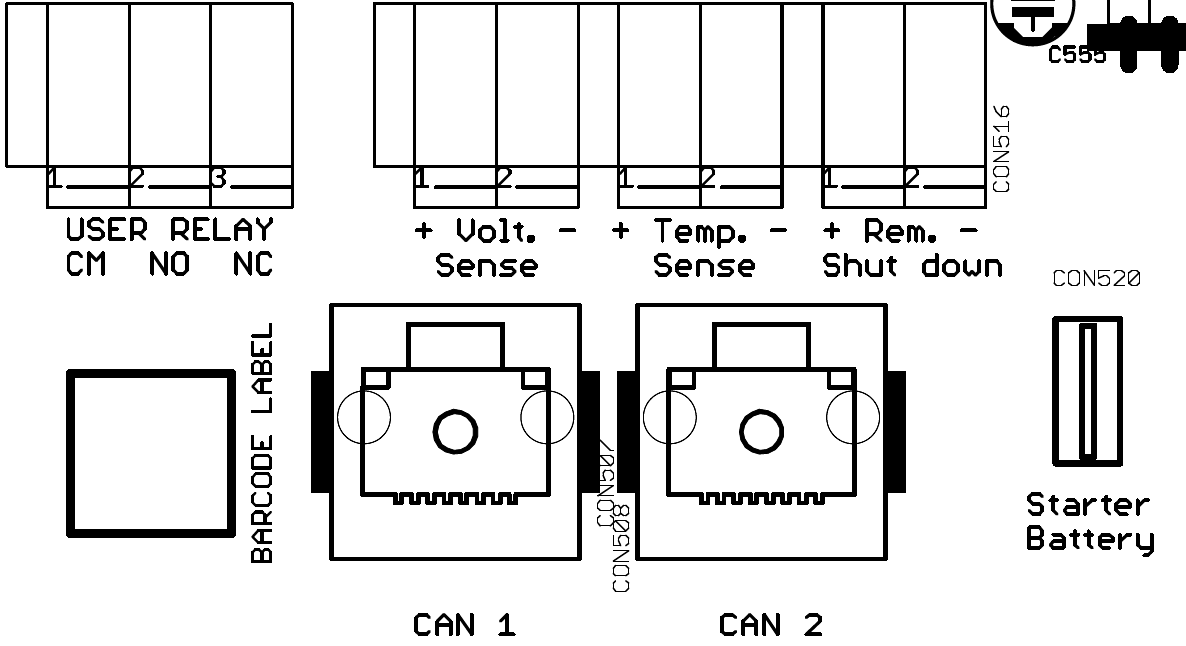

Figura 1 Conectores para sensor de tensión/temperatura externa, desc. remota, VE.Can bus y batería de arranque
2.5.1. Sensor de tensión externa
La detección de la tensión externa puede ser útil cuando es importante conocer con precisión la tensión de la batería, como cuando se combinan unas altas corrientes de carga con unos cables largos.
Para conectar el sensor de tensión externa, haga lo siguiente:
conecte un cable rojo (0,75 mm²) entre el positivo de la batería y el terminal “+ del sensor de tensión”
conecte un cable negro (0,75 mm²) entre el negativo de la batería y el terminal “- del sensor de tensión”
2.5.2. Sensor de temperatura externa
El sensor de temperatura externa, suministrado con el cargador, puede conectarse a estos terminales para llevar a cabo una carga compensada por temperatura de la batería. El sensor está aislado eléctricamente y debe conectarse al terminal positivo o negativo de la batería.
Para conectar el sensor de temperatura, haga lo siguiente:
conecte el cable rojo al conector “+ Temp. sense”
conecte el cable negro al conector “
sensor de temperatura” - monte el sensor de temperatura en el polo positivo o negativo de la batería
compruebe en el menú la temperatura real
2.5.3. Desconexión remota
Los terminales + y - remotos vienen conectados de fábrica entre sí con un cable puente para encender el cargador.
Para poder usar el remoto para apagar el cargador, retire el puente y conecte un cable a la entrada “- remoto”.
Al cambiar la entrada “- remoto” a la tensión de la batería, el cargador se enciende. El cable puede usarse para conectar un BMS usado con baterías de litio para controlar el cargador.
2.5.4. Conexiones del relé de usuario
El relé de usuario se dispara en caso de subtensión de la batería (<11,8 V) Esta función puede utilizarse con distintas finalidades: arrancar un generador, disparar una alarma, etc.
La capacidad del relé puede encontrarse en las especificaciones.
# | Descripción | Menú de configuración # |
|---|---|---|
0 | Estado del Skylla-i: “on” al cargar (sin condición de error) y configuración de la tensión de la batería entre baja y alta. | 12,13,14 y 15 |
1 | Siempre “off” | |
2 | Alta temperatura (> 85 °C) | 12 y 13 |
3 | Tensión de la batería demasiado baja | |
4 | Ecualización activa | |
5 | Condición de error presente | |
6 | Baja temperatura (< -20 °C) | |
7 | Tensión de la batería demasiado alta | 14 y 15 |
8 | Cargador en flotación o almacenamiento |
ON | : CM conectado a NO |
OFF | : CM conectado a NC |
2.6. Conexión de la red eléctrica
Compruebe si la batería está conectada al cargador.
Retire la tapa gris que hay en el panel frontal del cargador para acceder al conector de la entrada CA, véase la Figura 2.
Conecte el cable de tierra de la alimentación (verde/amarillo) al conector de entrada CA, terminal .
Conecte el cable neutro de la red (azul) al terminal N del conector de entrada CA.
Conecte el cable de alimentación de la red (marrón) al terminal L del conector de entrada CA.
 |

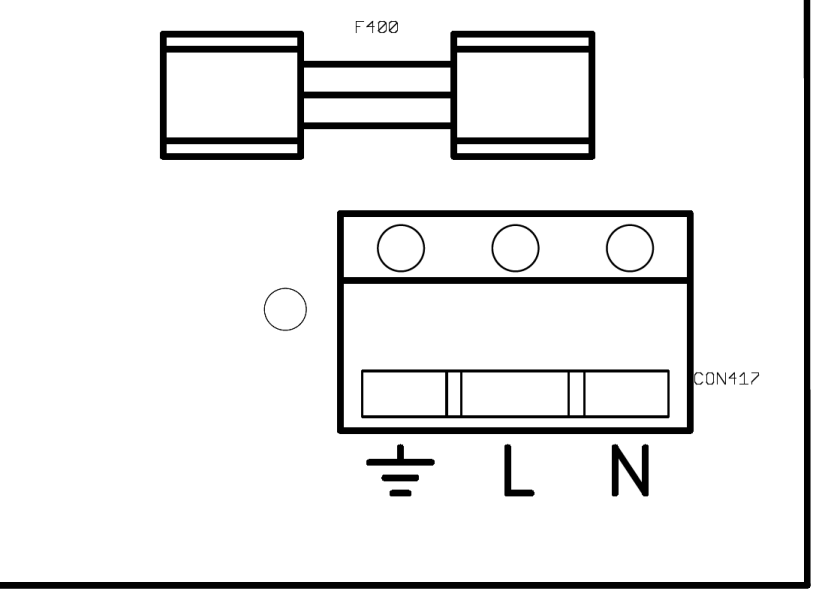

Figura 2 Terminal de entrada de la red eléctrica
