6. Configurar
6.1. Modos de carga
Existem três modos de carga integrados (Normal, Alto e Li-Ion), para além de uma fase de renovação opcional que também pode ser incluída (exceto para o modo Li-ion).
Os modos de carga integrados, combinados com a lógica de carga adaptativa são adequados para as baterias mais comuns, como as de chumbo-ácido inundadas, AGM, Gel e LiFePO4.
O modo de carga necessário pode ser selecionado com o botão MODE (modo) ou a aplicação VictronConnect; consulte as secções «Definições - Utilizar o botão MODE (modo)» e «Definições - Utilizar a VictronConnect» para obter mais informação.
Se for necessário, é possível realizar uma configuração avançada com as definições do utilizador através da aplicação VictronConnect e de um dispositivo com «bluetooth» ativado (como um telemóvel e «tablet») - consulte a secção de «Configuração avançada» para obter mais informação.
Todas as definições são guardadas e não se perderão quando o carregador for desconectado da fonte de alimentação principal ou da bateria.
6.1.1. Tensão de carga
Ao selecionar simplesmente o modo de carga integrado para a bateria a carregar (consulte as recomendações do fabricante da bateria), as configurações de tensão para cada fase de carga serão alteradas de acordo com a tabela abaixo:
Aviso
Compensação da temperatura: A tensão de carga é compensada automaticamente consoante a temperatura ambiente (exceto para o modo Li-Ion ou se desativado manualmente) - consulte a secção «Funcionamento - Compensação da temperatura» para obter mais informação.
6.1.2. Modo de renovação
Se estiver ativada, a etapa de renovação é incluída no ciclo de carga; utilize apenas se for necessária como uma ação corretiva / manutenção - consulte a secção «Funcionamento - Algoritmo de Carga» para obter mais informação.
Se o modo de renovação estiver ativado, o LED respetivo irá acender-se e piscar durante a fase de renovação.
O modo de renovação pode ser ativado e desativado com o botão MODE (modo) ou a aplicação VictronConnect; consulte as secções «Definições - Utilizar o botão MODE (modo)» e «Definições - Utilizar a VictronConnect» para obter mais informação.
6.1.3. Modo de baixa corrente
Se estiver ativada, a corrente máxima de carga está limitada para um nível consideravelmente reduzido (varia por modelo; consulte a secção de «Especificação» para mais informação) em comparação com a corrente de máxima carga nominal.
Recomenda-se o modo de corrente baixa ao carregar baterias de capacidade inferior com um carregador de corrente elevada; o carregamento a uma corrente de carga excessiva pode degradar e sobreaquecer a bateria prematuramente.
Normalmente, a corrente de carga máxima para baterias de chumbo-ácido não deve exceder aproximadamente ~0,3 ºC (mais de 30 % da capacidade da bateria em Ah) e a corrente de carga máxima para baterias LiFePO4 deve exceder ~0,5 ºC (mais de 50 % da capacidade da bateria em Ah).
Quando o modo de corrente baixa estiver ativado, o LED LOW (baixo) pisca.
O modo de Corrente baixa pode ser ativado e desativado com o botão MODE (modo) ou a aplicação VictronConnect; consulte as secções «Definições - Utilizar o botão MODE (modo)» e «Definições - Utilizar a VictronConnect» para obter mais informação.
6.2. Utilizar o botão MODE (modo)
A seleção de um modo de carga integrado e de outras definições gerais pode ser efetuada com o botão MODE (modo) físico no carregador.
Para selecionar um modo de carregamento integrado utilizando o botão MODE (modo):
Selecione o modo de carga; carregue brevemente no botão MODE (modo) para alternar entre as opções disponíveis; o LED ao lado do modo de carga selecionado irá acender-se.
Se for necessário, ative o modo de renovação continuando a percorrer as opções disponíveis; quando ativado, o LED RECONDITION (renovação) acende-se para além do LED do modo de carga selecionado.
Se for necessário, ative o modo de baixa corrente (corrente de carga reduzida); carregue no botão MODO durante 3 s; quando for ativado, o LED LOW (baixo) irá ficar intermitente.
Para desativar o modo de baixa corrente, carregue e mantenha premido o botão MODE (modo) durante 3 s.
6.3. Utilizar a aplicação VictronConnect
A seleção de um modo de carga integrado e outras configurações gerais pode ser feita com um dispositivo com o «bluetooth» ativado (tal como um telemóvel ou «tablet») através da aplicação VictronConnect.
Para obter mais detalhes sobre a aplicação VictronConnect, consulte o manual do utilizador «online»: https://www.victronenergy.com/live/victronconnect:start
Para selecionar um modo de carregamento integrado com a VictronConnect:
Descarregue e instale a aplicação VictronConnect.
A aplicação VictronConnect pode ser descarregada nos seguintes locais:
Android – Google Play Store
iOS/Mac – Apple App Store
Ative o «bluetooth» no telemóvel ou «tablet» (se ainda não estiver ativado).

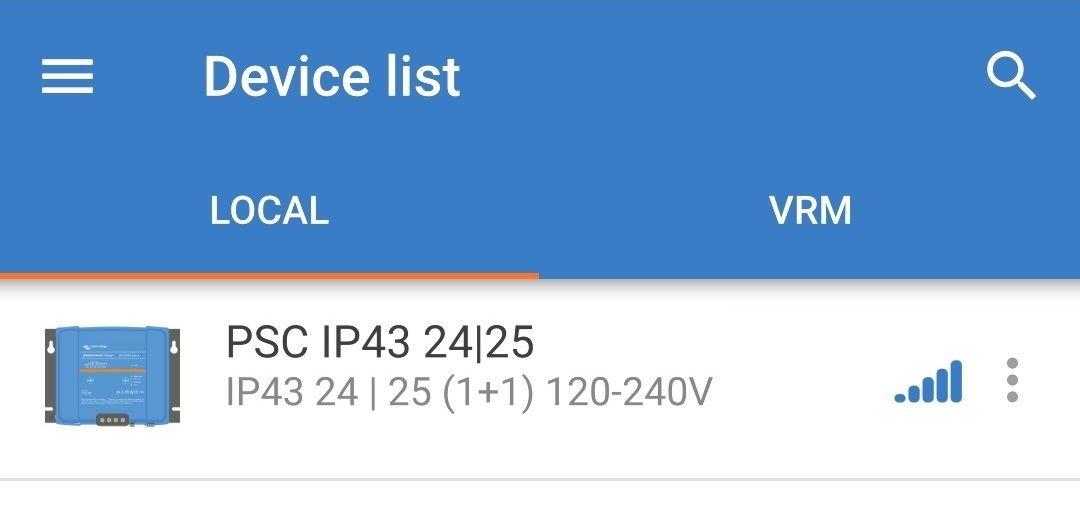

Abra a aplicação VictronConnect e procure por Phoenix Smart IP43 Charger na página «LOCAL»; se não surgir automaticamente, execute uma verificação dos dispositivos dentro do alcance, selecionando o botão «procurar» (botão laranja redondo com seta circular) no canto inferior direito.
Selecione i Phoenix Smart IP43 Charger a partir da lista de dispositivos «LOCAL».
Durante a ligação inicial, irá aparecer um «pedido de emparelhamento bluetooth» solicitando o código PIN do Bluetooth; insira o código PIN padrão 000000.

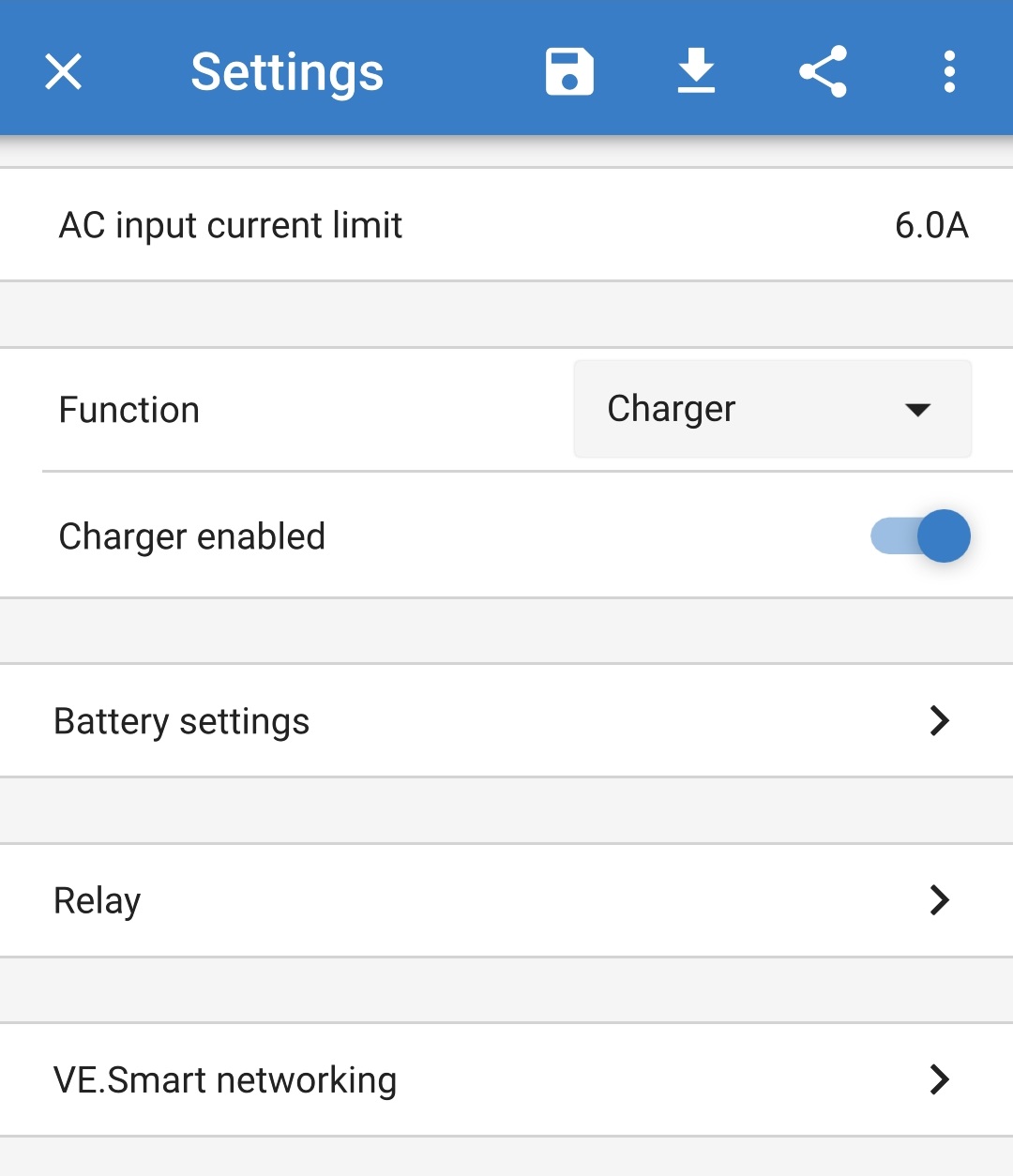

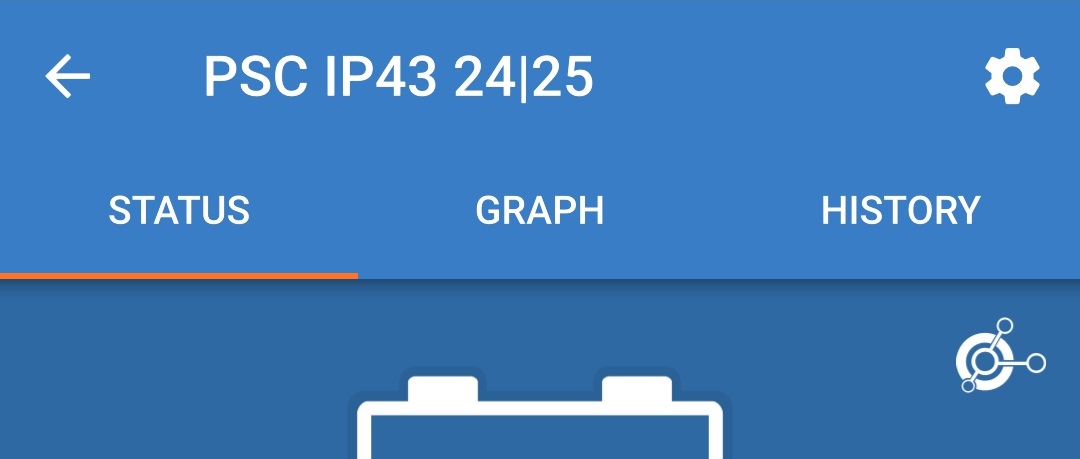

Aceda ao menu «Definições» selecionando o ícone respetivo (engrenagem) no canto direito superior.
Aceda ao menu «Definições da bateria» selecionando a opção respetiva.

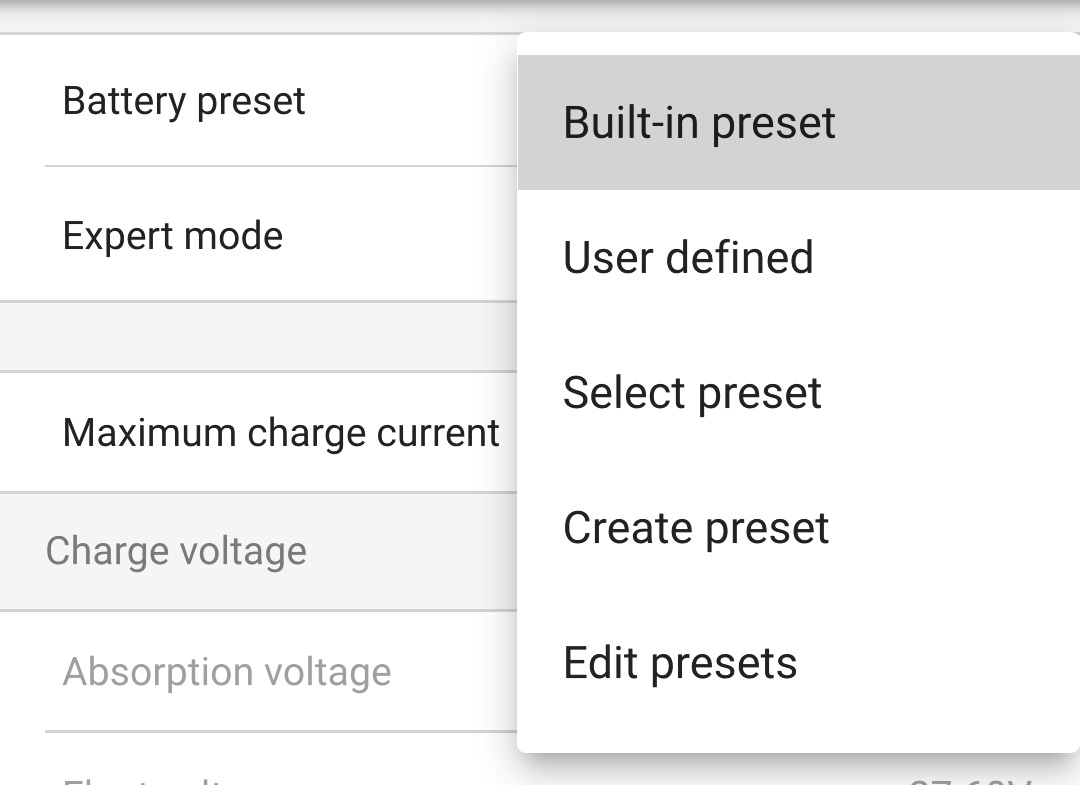

Expanda o menu pendente «Predefinição da bateria» e escolha «Predefinição Integrada» ou em alternativa «Selecionar predefinição» para os tipos de baterias mais especializados.
Consulte as opções disponíveis e selecione a predefinição de carga mais adequada e, em seguida, carregue em «OK».
Se for necessário, defina uma corrente de carga máxima inferior:

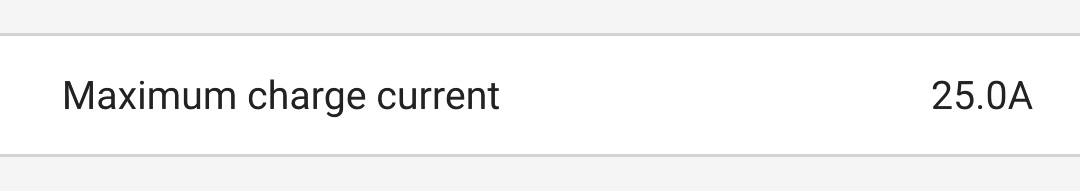

Aceda ao menu «Corrente de carga máxima» selecionando a opção respetiva.

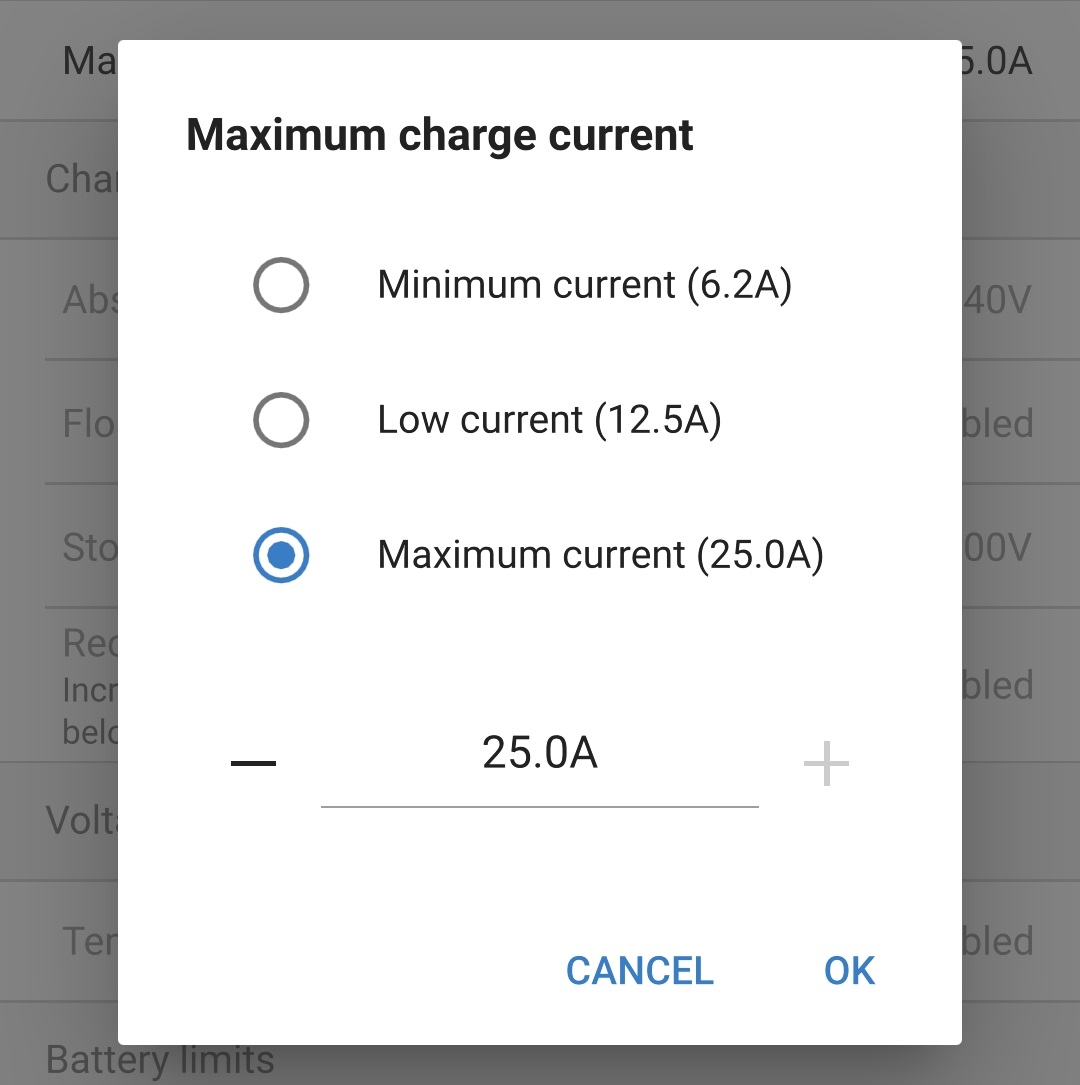

Consulte as opções disponíveis e selecione a predefinição de corrente de carga máxima mais adequada (mínima/baixa/máxima) ou especifique uma corrente alternativa (entre os limites mínimo e máximo) com os controlos numéricos de entrada próximos da parte inferior.
Confirme se todas as novas definições e tensões de carga relacionadas foram implementadas corretamente e são adequadas. A iluminação dos LED indicadores no Phoenix Smart IP43 Charger também vai ser atualizada segundo o modo de carga selecionado e as definições implementadas.
6.4. Bluetooth
6.4.1. Alterar o código PIN
Para evitar uma ligação de «bluetooth» não autorizada, é altamente recomendável alterar o código PIN predefinido.
Para alterar o código PIN do Bluetooth:
Conclua o emparelhamento e ligação Bluetooth iniciais utilizando o código PIN predefinido (000000)
Aceda às «opções do dispositivo» selecionando o ícone «definições» (engrenagem) no campo superior direito e depois o ícone «opções do dispositivo» (três pontos verticais).
Abra a página de informação do produto selecionando «Product info».

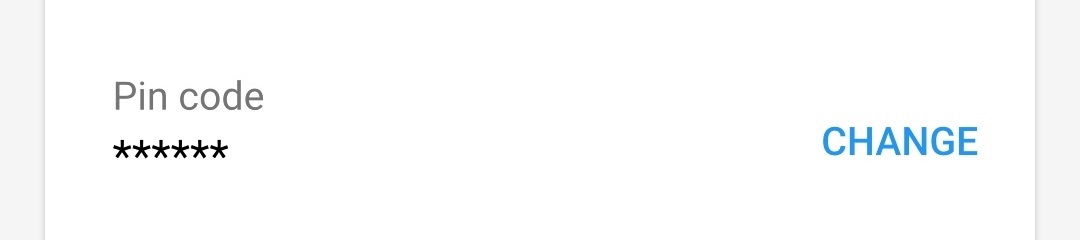

Ao lado do «Pin code» (código PIN), selecione «CHANGE» (alterar) para abrir a janela «Change PIN code» (Alterar código PIN).
Introduza o atual e o novo código PIN (duas vezes), depois selecione OK; evite utilizar um código PIN fácil de adivinhar como, por exemplo, 111111 ou 123456.
6.4.2. Repor o código PIN
Se perder ou esquecer o código PIN, este pode ser facilmente redefinido para o padrão 000000 utilizando a aplicação VictronConnect.
Para redefinir o código PIN do «bluetooth»:

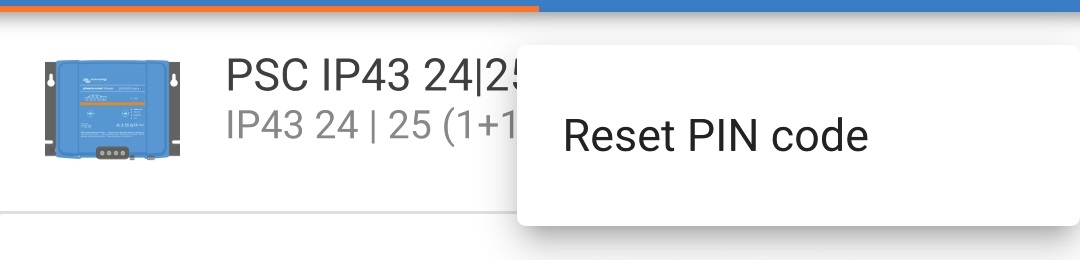

Localize o carregador Blue Smart Charger na página LOCAL e selecione o ícone «Opções do dispositivo» (três pontos verticais) no lado direito da descrição.
Selecione «Repor código PIN» da indicação emergente.
Introduza o código PUK e selecione OK. O código PUK está numa etiqueta colada em side do Phoenix Smart IP43 Charger.
Para redefinir o código PIN do «bluetooth»:
Carregue no botão MODO (no Phoenix Smart IP43 Charger) durante 10 s.
Após 10 s, todos os LED do modo de carga piscam duas vezes para indicar que o código PIN foi redefinido.
Aviso
Durante este procedimento:
O código PIN é redefinido para o predefinido (000000)
Quaisquer ligações Bluetooth ativas são desligadas
Todas as informações de emparelhamento Bluetooth foram apagadas
Subsequentemente, e antes de voltar a ligar o dispositivo, é necessário remover/limpar a informação de emparelhamento «bluetooth» do Phoenix Smart IP43 Charger todos os dispositivos (telemóveis ou «tablets») que estavam anteriormente emparelhados.
6.4.3. Desativar o Bluetooth
É possível desativar totalmente a comunicação Bluetooth, se pretendido.
Normalmente, não existe necessidade de desativar o Bluetooth, pois o acesso não autorizado é protegido por um código PIN, mas certas situações podem justificar um nível ainda mais alto de segurança.
Desativar o «bluetooth»
Conclua o emparelhamento e ligação Bluetooth iniciais utilizando o código PIN predefinido (000000) ou o código PIN atual.
Aceda às «opções do dispositivo» selecionando o ícone «definições» (engrenagem) no campo superior direito e depois o ícone «opções do dispositivo» (três pontos verticais).
Abra a página de «informação do produto» selecionando «Informação de Produto».

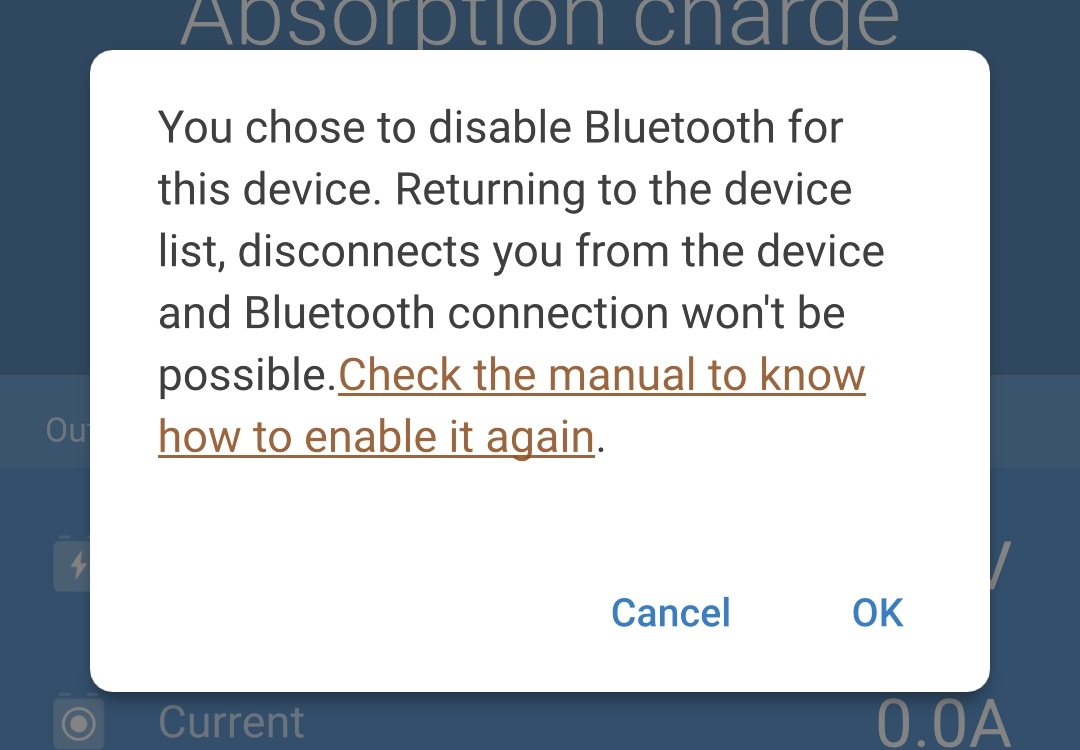

Ao lado de «bluetooth ativado», selecione «DISABLE» (desativar) para abrir a janela «Desativar bluetooth».
Clique na caixa de verificação e selecione OK para confirmar.
O «bluetooth» será desativado, mas pode ser reativado novamente.
6.4.4. Reativar o Bluetooth
É possível reativar o Bluetooth utilizando o botão MODE (modo).
Reativar o «bluetooth»:
Carregue no botão MODE (modo) (no Phoenix Smart IP43 Charger) durante 10 s.
Após 10 segundos, todos os LED do modo de carga piscam duas vezes para indicar que o «bluetooth» foi reativado e que todas as configurações respetivas foram redefinidas.
Aviso
Durante este procedimento:
O «bluetooth» é reativado
O código PIN é redefinido para o predefinido (000000)
Quaisquer ligações Bluetooth ativas são desligadas
Todas as informações de emparelhamento Bluetooth foram apagadas
Subsequentemente, e antes de voltar a ligar o dispositivo, é necessário remover/limpar a informação de emparelhamento «bluetooth» do Phoenix Smart IP43 Charger todos os dispositivos (telemóveis ou «tablets») que estavam anteriormente emparelhados.
6.5. Rede VE.Smart
A Rede VE.Smart permite a conectividade «bluetooth» e a comunicação entre vários produtos Victron para melhorar ainda mais o ciclo de carregamento. Consulte a secção «Funcionamento - Rede VE.Smart» para obter mais informação.
Depois de instalar o «hardware» compatível com a rede VE.Smart, deve configurar/ativar a rede .
6.5.1. Deteção da corrente, da temperatura e da tensão
Para configurar uma rede VE.Smart com o sensor da tensão / temperatura / corrente:

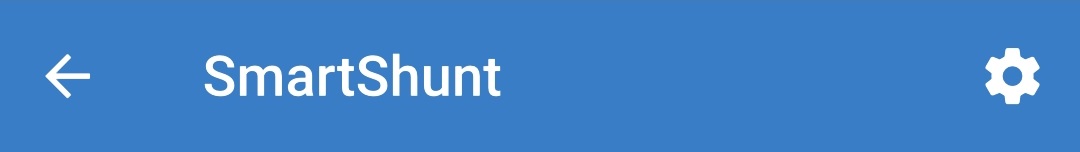

Localize e selecione o monitor da bateria (BMV, SmartShunt, Smart Battery Sense ou VE.Bus Smart Dongle) na lista de dispositivos da página LOCAL.
Se lhe for indicado, conclua o emparelhamento e a ligação «bluetooth» iniciais; o código PIN predefinido é 000000.
Aceda ao menu de definições selecionando o ícone «definição» (engrenagem) no canto direito superior.

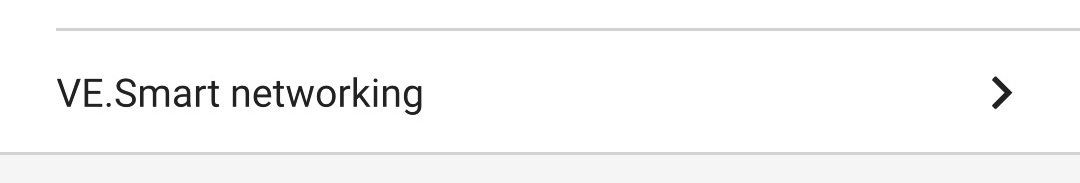

Abra a página da rede VE.Smart selecionando «Rede VE.Smart».
Selecione «CREATE NETWORK» (criar rede) (ou «JOIN NETWORK» (aderir à rede) se a rede VE.Smart já tiver sido criada).
Introduza um nome para identificar a rede VE.Smart e selecione «OK» nas instruções.

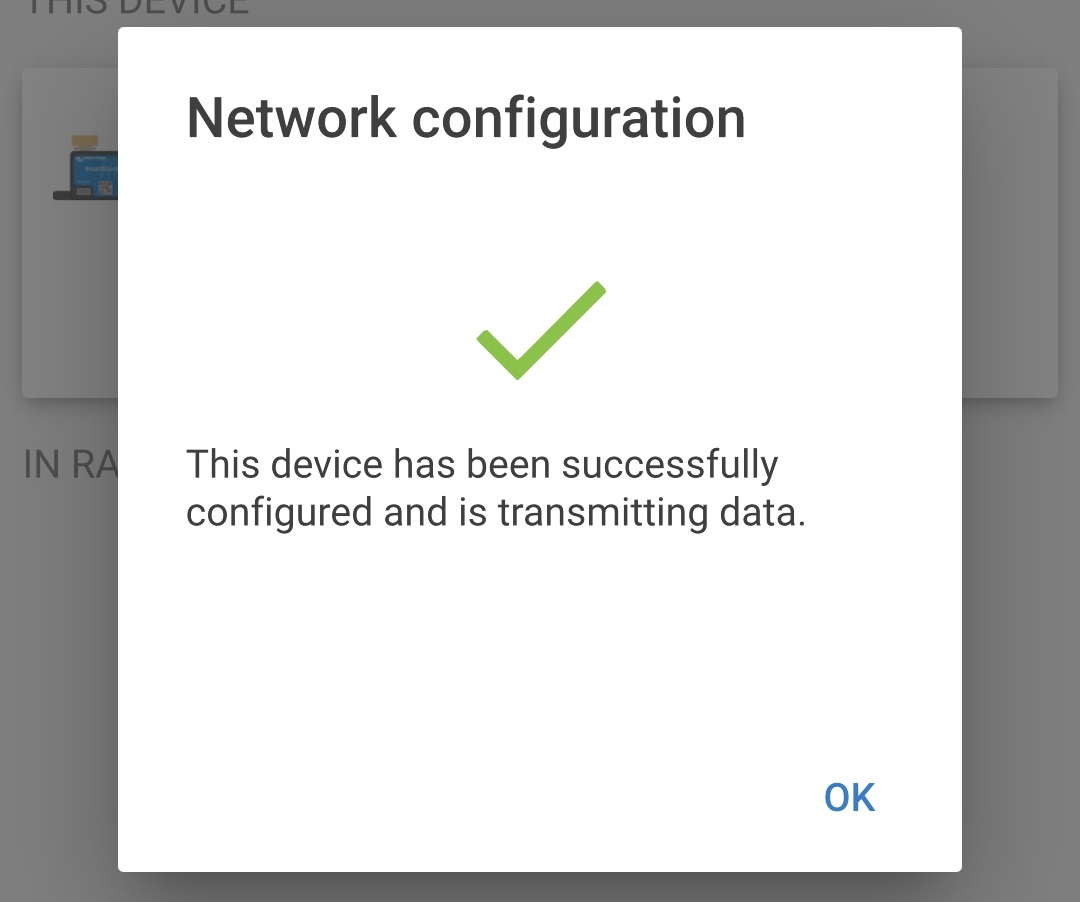

Após a configuração, os detalhes dos dados transmitidos para a rede VE.Smart são apresentados na página respetiva.
Saia do dispositivo selecionando o ícone «seta» para trás e o ícone «fechar» (cruz) no canto superior esquerdo.
Localize e selecione Phoenix Smart IP43 Charger na lista de dispositivos da página LOCAL.
Se lhe for indicado, conclua o emparelhamento e a ligação «bluetooth» iniciais; o código PIN predefinido é 000000.
Aceda ao menu de definições selecionando o ícone «definição» (engrenagem) no canto direito superior.
Abra a página da rede VE.Smart selecionando «Rede VE.Smart».
Selecione «JOIN EXISTING» (aderir existente).

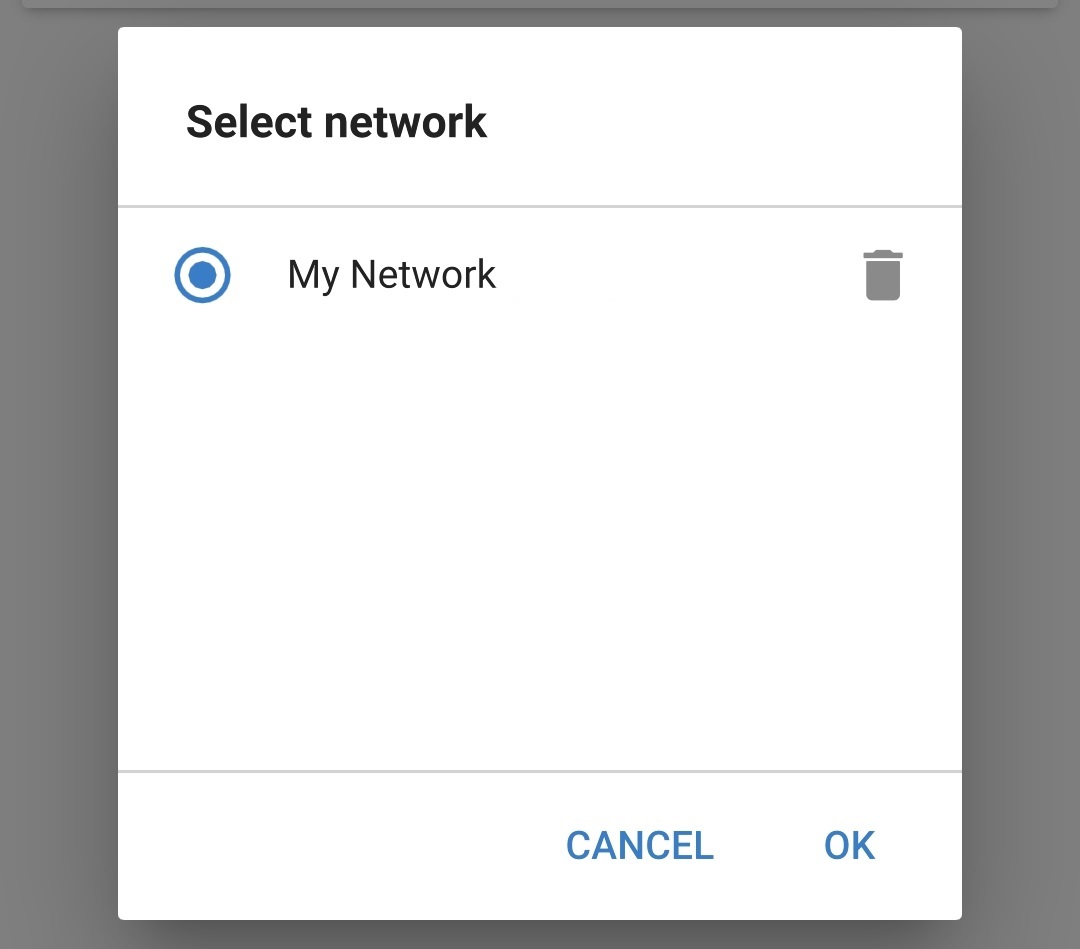

Localize e selecione a configuração anterior da rede VE.Smart (ou a rede à qual pretende aderir se houver várias) e depois selecione «OK» para obter as instruções.

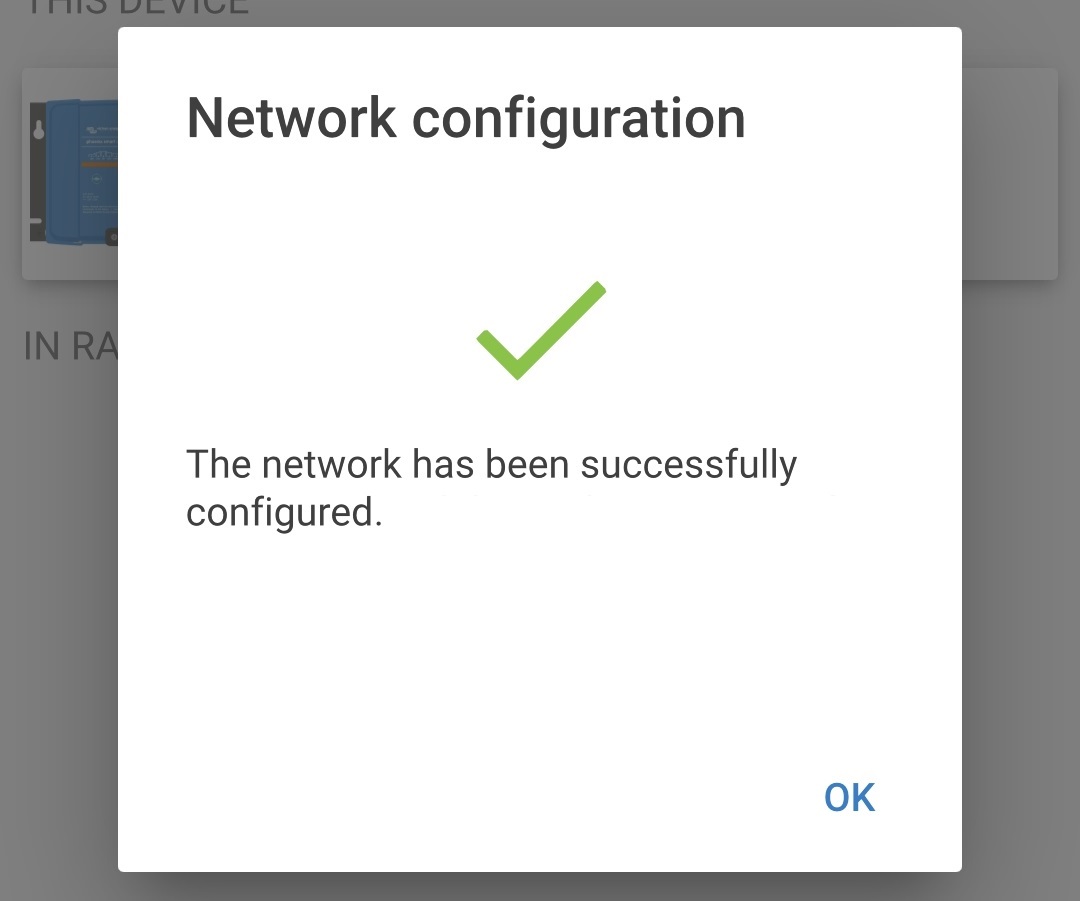

A rede VE.Smart já está configurada, os detalhes dos dados recebidos a partir da rede VE.Smart são apresentados na página da rede
Após a configuração correta:
O símbolo da rede VE.Smart aparece no canto superior direito do ecrã STATUS (estado) (tanto o monitor da bateria, como o carregador).
O LED de estado de carga no carregador (inicial/absorção/flutuação/armazenagem) pisca a cada 4 s.
Nos sistemas com vários carregadores compatíveis, repita os passos relevantes anteriores para cada carregador adicional.
Aviso
Apenas pode ser incluído um monitor de bateria (BMV, SmartShunt, Smart Battery Sense ou VE.Bus Smart Dongle) numa rede VE.Smart.
Todas as ligações do monitor da bateria (cabos do sensor de tensão e de temperatura e da derivação «shunt» de corrente) e carregadores numa rede VE.Smart comum tem de estar ligada à mesma bateria / banco de baterias.
O número máximo de dispositivos permitido numa rede VE.Smart são 10.
A comunicação através da rede VE.Smart requer que todos os dispositivos estejam dentro do alcance de «bluetooth» recíproco. Os sistemas com sinal «bluetooth» fraco ou intermitente entre dispositivos vão ter problemas de ligação. A intensidade do sinal entre os dispositivos pode ser verificada na página da rede VE.Smart na aplicação VictronConnect.
Os vários carregadores numa rede VE.Smart comum têm de ter as mesmas definições de carga, como o «mestre» pode mudar dinamicamente, qualquer carregador pode tornar-se esse «mestre».
Os vários carregadores numa rede VE.Smart comum não precisam de ser do mesmo modelo, apenas precisam de ser compatíveis com a rede VE.Smart (inclui carregadores Blue Smart, carregadores IP43 Smart e carregadores solares MPPT).
Alguns dispositivos mais antigos não são compatíveis com a rede VE.Smart; consulte a confirmação no manual do produto.
6.5.2. Carregamento sincronizado
Para configurar uma rede VE.Smart com carga sincronizada:
Localize e selecione Phoenix Smart IP43 Charger na lista de dispositivos da página LOCAL.
Se lhe for indicado, conclua o emparelhamento e a ligação «bluetooth» iniciais; o código PIN predefinido é 000000.
Aceda ao menu de definições selecionando o ícone «definição» (engrenagem) no canto direito superior.
Abra a página da rede VE.Smart selecionando «Rede VE.Smart».
Selecione «CREATE NETWORK» (criar rede) (ou «JOIN NETWORK» (aderir à rede) se a rede VE.Smart já tiver sido criada).
Introduza um nome para identificar a rede VE.Smart e selecione «OK» nas instruções.
Após a configuração, os detalhes dos dados transmitidos para a rede VE.Smart são apresentados na página respetiva.
Saia do dispositivo selecionando o ícone «seta» para trás e o ícone «fechar» (cruz) no canto superior esquerdo.
Localize e selecione outro carregador compatível com a rede VE.Smart na lista de dispositivos na página LOCAL.
Se lhe for indicado, conclua o emparelhamento e a ligação «bluetooth» iniciais; o código PIN predefinido é 000000.
Aceda ao menu de definições selecionando o ícone «definição» (engrenagem) no canto direito superior.
Abra a página da rede VE.Smart selecionando «Rede VE.Smart».
Selecione «JOIN EXISTING» (aderir existente).
Localize e selecione a configuração anterior da rede VE.Smart (ou a rede à qual pretende aderir se houver várias) e depois selecione «OK» para obter as instruções.

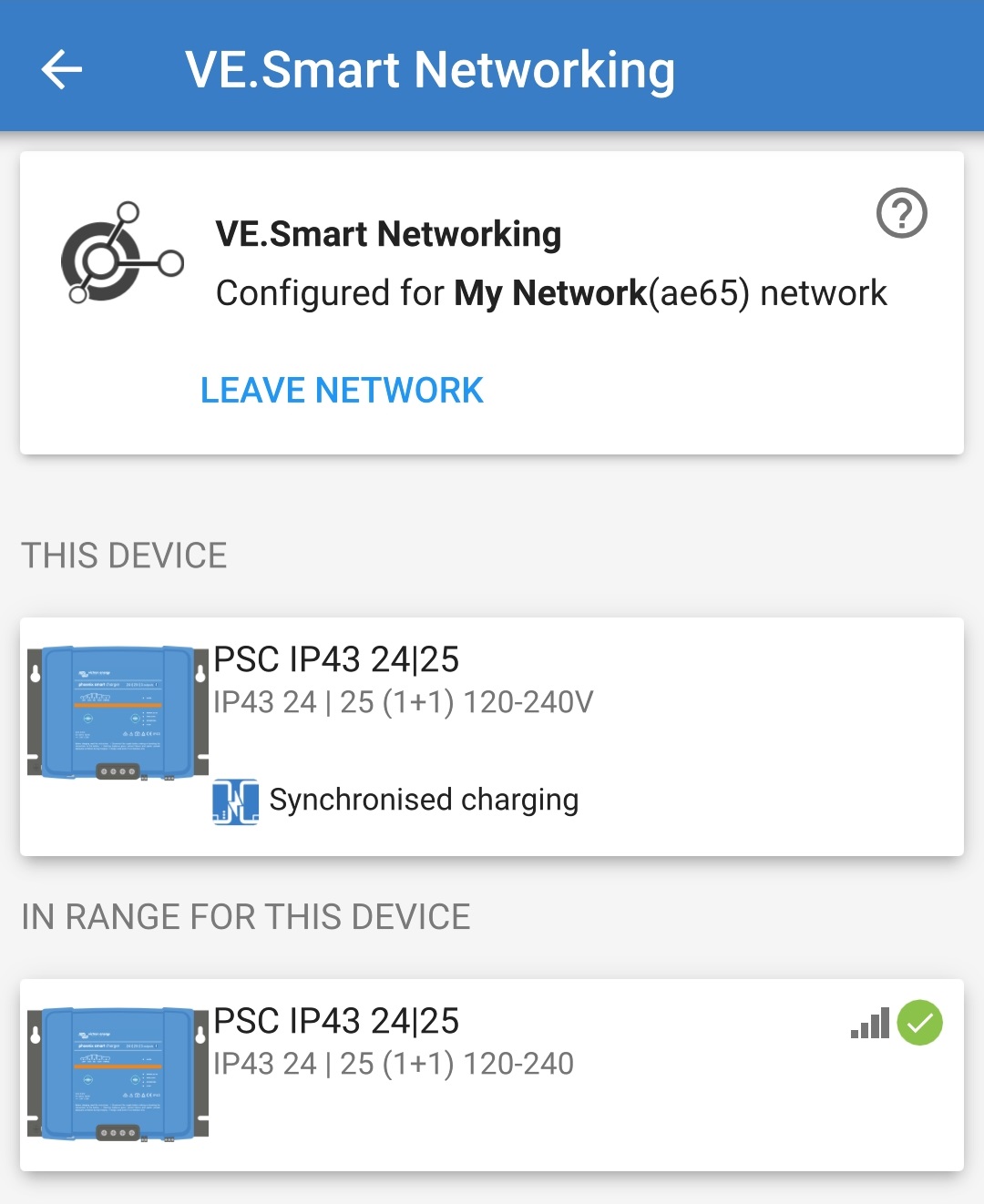

A rede VE.Smart já está configurada, os detalhes dos carregadores sincronizados na rede VE.Smart são apresentados na página da rede.
Após a configuração correta:
O símbolo da rede VE.Smart aparece no canto superior direito do ecrã de ESTADO (de cada carregador na rede).
O LED de estado de carga no carregador (inicial/absorção/flutuação/armazenagem) pisca a cada 4 s.
Nos sistemas com vários carregadores compatíveis, repita os passos relevantes anteriores para cada carregador adicional.
Aviso
Apenas pode ser incluído um monitor de bateria (BMV, SmartShunt, Smart Battery Sense ou VE.Bus Smart Dongle) numa rede VE.Smart.
Todas as ligações do monitor da bateria (cabos do sensor de tensão e de temperatura e da derivação «shunt» de corrente) e carregadores numa rede VE.Smart comum tem de estar ligada à mesma bateria / banco de baterias.
O número máximo de dispositivos permitido numa rede VE.Smart são 10.
A comunicação através da rede VE.Smart requer que todos os dispositivos estejam dentro do alcance de «bluetooth» recíproco. Os sistemas com sinal «bluetooth» fraco ou intermitente entre dispositivos vão ter problemas de ligação. A intensidade do sinal entre os dispositivos pode ser verificada na página da rede VE.Smart na aplicação VictronConnect.
Os vários carregadores numa rede VE.Smart comum têm de ter as mesmas definições de carga, como o «mestre» pode mudar dinamicamente, qualquer carregador pode tornar-se esse «mestre».
Os vários carregadores numa rede VE.Smart comum não precisam de ser do mesmo modelo, apenas precisam de ser compatíveis com a rede VE.Smart (inclui carregadores Blue Smart, carregadores Smart IP43 e carregadores solares MPPT).
Alguns dispositivos mais antigos não são compatíveis com a rede VE.Smart; consulte a confirmação no manual do produto.
6.6. Reinício do sistema
É possível realizar um reinício do sistema completo para restaurar todas as definições do carregador/bateria para o seu valor predefinido usando a aplicação VictronConnect.
Importa notar que, isto não redefine qualquer configuração relacionada com o Bluetooth, tal como o código PIN ou informação de emparelhamento.
Para realizar um reinício do sistema:
Conclua o emparelhamento e a ligação «bluetooth» iniciais utilizando o código PIN predefinido (000000).
Aceda às «opções do dispositivo» selecionando o ícone «definições» (engrenagem) no campo superior direito e depois o ícone «opções do dispositivo» (três pontos verticais).
Abra a página de «repor dispositivo» ao selecionar «Repor predefinições».
Selecione «SIM» para repor todas as definições para os valores de fábrica.
