Manual - Orion XS 12/12-50A DC-DC battery charger

Mekanismen för att känna av om motorn är avstängd förenklar ditt Orion XS-system genom att känna av om motorn är på utan att koppla ytterligare brytare eller sensorer. Standardinställningen fungerar med de flesta traditionella och smarta växelströmsgeneratorer men kan ställas om med appen VictronConnect.

Avkänningen baseras på generatorspänningen. Traditionella växelströmsgeneratorer genererar en fast spänning (ex. 14 V) medan spänningen från smarta växelströmsgeneratorer kan variera mellan 12,5 V och 15 V (för ett 12 V-system). Smarta generatorer i ett regenerativt bromssystem visar ofta stora spänningsskillnader.

Avkänning av motorfrånkoppling är endast aktiv i laddarläge. Funktionen kan konfigureras, inaktiveras och återaktiveras enligt beskrivningen i avsnittet Avkänning av motorfrånkoppling och låsning av ingångsspänning. I strömförsörjningsläge avgör "låsning av ingångsspänning" när utgången är aktiv.

I installationer där generatorspänningen inte ger avkänningen tillräckligt att arbeta med kan en extern signal för motor i drift användas istället. Se avsnittet Användning av en extern signal för motor i drift.

4.1.1. Hur det fungerar

Följande procedur beskriver hur sekvensen för avkänning av motorfrånkoppling fungerar.

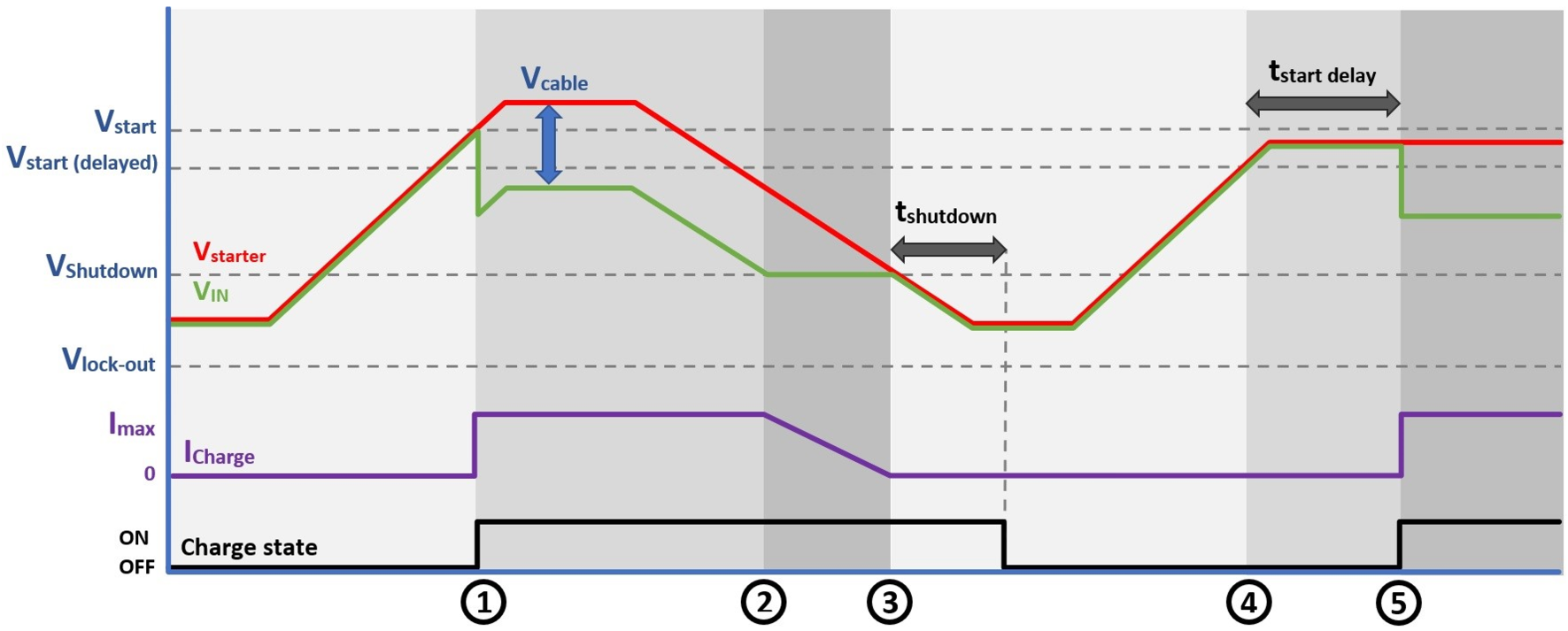

Sekvens för avkänning av motorfrånkoppling

1. 0 → 1: Om motorn är igång ökar generatorspänningen. När V_starter > V_start aktiveras laddning.

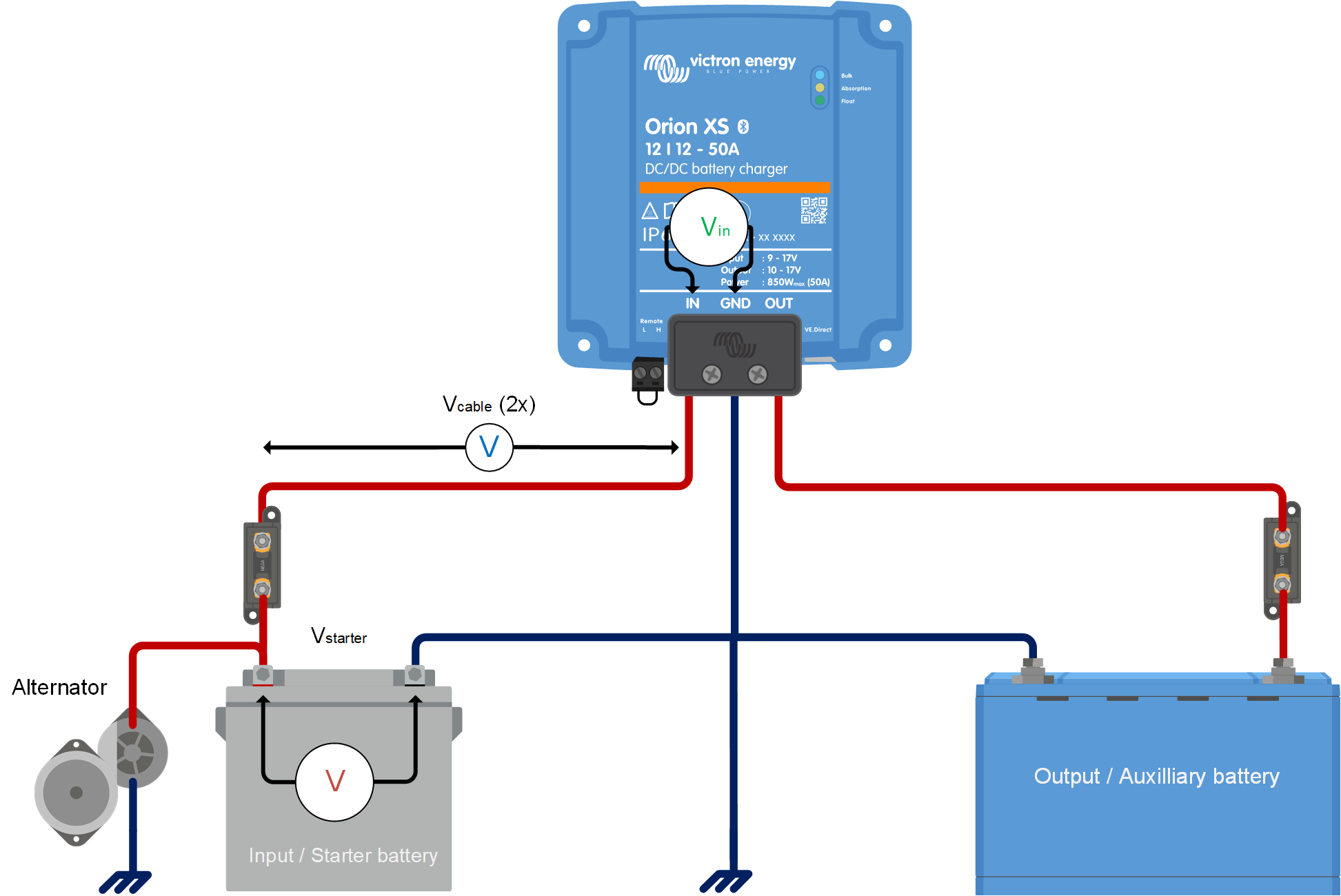

2. 1 → 2: Ingångsströmmen orsakar ett spänningsbortfall över ingångskabeln (V-_cable), denna spänning minskar spänningen som mäts av laddaren (V_IN). Om V_IN > V_shutdown kommer laddaren att arbeta vid I_max.

3. 2 → 3: Om V_IN ≤ V_shutdown, sjunker laddningsströmmen för att förhindra att V_IN sjunker under V_shutdown.

4. 3 → 4: Om V_IN < V_shutdown i längre än 1min (t_shutdown) detekteras “motor av” och laddningen inaktiveras. Om V_IN > V_shutdown innan t_shutdown går ut fortsätter laddningen att vara aktiv.

5. 4 → 5: Om V_start(delay) < V_IN < V_start aktiveras laddning efter t_start fördröjning (konfigurerbart).

Funktionen för nödladdning i omvänd riktning laddar ett urladdat startbatteri från hjälpbatteriet, så att motorn kan startas på nytt. Den är avsedd för situationer när startbatteriet inte längre har tillräckligt med energi för att sätta igång motorn, till exempel när fordonet har stått parkerat länge eller när startbatteriet har tömts på grund av en belastning.

Under en nödladdning i omvänd riktning växlar Orion XS tillfälligt sin normala laddningsriktning: energi går från hjälpbatteriet anslutet till utgången till startbatteriet som är anslutet till ingången. I appen VictronConnect visas detta omvända flöde som negativa ingångs- och utgångsströmvärden.

Se Att starta en nödladdning i omvänd riktning för att läsa om processen.

Startvillkor

Knappen för nödladdning i omvänd riktning på statusskärmen i appen VictronConnect är alltid tillgänglig men den är endast aktiv medan en nödladdning i omvänd riktning är möjlig.

En nödladdning i omvänd riktning är endast möjligt när Orion XS är i laddarläge och laddaren är avstängd av en eller båda följande anledningar:

En avstängning på distans blockerar inte en nödladdning i omvänd riktning. Funktionen förblir tillgänglig när Orion XS stängs av med den fjärrstyrda på/av-funktionen.

Sekvensen för nödladdning i omvänd riktning

En nödladdning i omvänd riktning körs under en fast tid och består av två faser:

Nödladdning i omvänd riktning, 15 minuter. Orion XS drar energi från hjälpbatteriet och använder den för att ladda startbatteriet. Appen visar Nödladdning i omvänd riktning tillsammans med den tid som återstår.. Stabiliseringsperiod, 5 minuter. Laddaren är inaktiv så att den inte kan dra energi från startbatteriet eller från generatorn. Detta tillåter startbatteriet att stabilisera sig och motorn att starta. Appen visar Batteri redo tillsammans med tiden som återstår.

Efter att stabiliseringsperioden är slut återgår Orion XS till normal drift.

Omvänd laddningsström

Den omvända laddningsströmmen är hälften av enhetens märkström. Om en lägre begränsning av ingångs- eller utgångsström har ställts in för normal drift kommer den lägsta konfigurerade begränsningen användas istället. Appen anger den begränsning som kommer att tillämpas innan nödladdningen i omvänd riktning inleds.

Startbatteriet laddas upp till högst 14,4 V.

För att skydda hjälpbatteriet mot djup urladdning vidhåller Orion XS hjälpbatteriets spänning på 12 V. När hjälpbatteriet närmar sig den här nivån minskas den omvända laddningsströmmen så att så mycket energi som möjligt överförs utan att ladda ur hjälpbatteriet för djupt.

Om hjälpbatteriet redan är vid eller under den här nivån när nödladdningen i omvänd riktning påbörjas fortsätter funktionen att vara aktiv men ingen ström förs över. Ström börjar endast flöda när hjälpbatteriets spänning stiger över nivån på nytt under laddningen, till exempel på grund av att en annan laddningskälla laddar hjälpbatteriet.

Den begärda omvända laddningsströmmen uppnås inte alltid. Se Den omvända laddningsströmmen är låg eller noll för möjliga orsaker.

Övervakning och inställningar

Status, ingångs- och utgångsspänningar samt ingångs- och utgångsströmmarna kan följas i appen VictronConnect. Det är inte nödvändigt att fortsätta vara ansluten till Orion XS under tiden som sekvensen körs..

Inställningen kan inte ändras när en nödladdning i omvänd riktning pågår, inklusive under stabiliseringsperioden. Inställningssidan i appen VictronConnect visas ett meddelande som anger att inställningarna kommer att vara tillgängliga igen när nödladdningen i omvänd riktning har avslutats.

4.2.1. Att starta en nödladdning i omvänd riktning

En nödladdning i omvänd riktning startas från appen VictronConnect. Orion XS måste ställas in på laddarläge, knappen för nödladdning i omvänd riktning är nedtonad i strömförsörjningsläge.

Se Nödladdning i omvänd riktning för en beskrivning av funktionen och de villkor under vilka en nödladdning i omvänd riktning kan genomföras.

Observera

I system med fler än en parallellkopplad Orion XS, kan du antingen starta en nödladdning i omvänd riktning på alla enheter eller stänga av de andra först.

En Orion XS laddar i omvänd riktning höjer startbatteriets spänning. En annan Orion XS som fortfarande är i normal drift läser den höjningen som en motor i drift och börjar ladda framåt så att de två enheterna laddar mot varandra.

Resultatet blir en ström som cirkulerar mellan enheterna. Energi dras från hjälpbatteriet utan att nå startbatteriet och motorn kanske inte startar.

Anslut till Orion XS med appen VictronConnect. Tryck på motorsymbolen i det övre vänstra hörnet på statusskärmem. Fönstret Starta nödladdning i omvänd riktning öppnas. Där anges till vilken spänning startbatteriet kommer att laddas och den högsta omvända laddningsströmmen som kommer att tillämpas. Välj Jag förstår funktionen och tryck på START. Appen visar Nödladdning i omvänd riktning tillsammans med den tid som återstår.. Efter 15 minuter visar appen Batteri redo. Starta motorn medan appen visar Batteri redo.

Att stoppa en nödladdning i omvänd riktning

En nödladdning i omvänd riktning kan stoppas innan den har avslutats. Tryck på motorsymbolen igen och bekräfta med STOPP i fönstret som öppnas. Notera Stabiliseringsperioden körs inte i det här fallet, Orion XS återgår till normal drift direkt.

Orion XS har tre färgade LED-lampor som visar laddarens status. Deras betydelse och beteende förklaras här nedan:

LED-status:

LED-beteende	Beskrivning	Symbol
På	Alltid på
Av	Alltid av
Blinkar mycket långsamt	Blinkar 1x per 1,6 s
Blinkar långsamt	Blinkar 2x per 1,6 s
Blinkar	Blinkar 4x per 1,6 s
Blinkar snabbt	Blinkar 8x per 1,6 s
Pulserar	Korta pulser per 1,6 s

Översikt över LED-indikationer

Orion XS-status	Bulkdiod	Absorptionsdiod	Float-diod
Av
Felläge
Identifiera
Strömförsörjningsläge
Nödladdning i omvänd riktning
Batteri redo
Bukläge
Absorptionsläge
Floatläge
Lagringsläge
Utjämningsläge
Upprepat absorptionsläge
BatterySafe
Programvaruuppdatering
Annat

Det här kapitlet hjälper dig få det mesta ut av din Orion XS genom att använda appen VictronConnect’ och kräver mycket lite kunskap om den här batteriladdaren.

För mer allmän information om appen VictronConnect – hur man t.ex. installerar den, hur man parkopplar den med en enhet och hur man uppdaterar fast programvara – hittar du i VictronConnect-manualen.

4.4.2. Inställningar för laddarläge

Följande är de tillgängliga inställningarna i laddarläge:
Funktion: Gör det möjligt att välja mellan lägena ”Laddare” eller ”Nätström”. Om du väljer laddarläge följer Orion XS laddningsalgoritmen. Läs avsnittet Funktioner för mer information om laddningsalgoritmen.
Aktiverad/inaktiverad laddare: Laddaren är aktiverad som standard. Använd brytaren för att inaktivera laddaren vid behov.
Ingående ström: Begränsar den högsta ström som dras från ingångskällan. Detta är särskilt viktigt för att undvika överbelastning av en växelströmsgenerator eller andra svaga ingångskällor. Värdet kan anpassas mellan 1 A och 50 A i ökningar på 0,1 A.
Utgående ström: Begränsar den högsta utgångsströmmen. Värdet kan anpassas mellan 1 A och 50 A i ökningar på 0,1 A.
Batteriinställningar: Tillåter dig att ändra batteriinställningar för att kunna justera absorptionsspänning, floatspänning och andra för att anpassa till det batteri som laddas, se avsnittet Laddarläge - Batteriinställningar för mer information.
Avkänning av motorfrånkoppling: Tillåter dig att välja tre spänningsbegränsningar och en fördröjningstid. En spänningsbegränsning används för att fastställa om motorn har stannat och två används för att känna av om motorn är igång (igen). Vanligtvis används en minsta skillnad på 0,2 V för optimal drift. Om önskat kan skyddet fortfarande inaktiveras av användaren. Läs avsnitten Automatiskt avkänning av motorfrånkoppling och Avkänning av motorfrånkoppling och låsning av ingångsspänning för mer information.
Låsning av ingångsspänning: Tillåter dig att välja mellan två tröskelvärden, ett för att ställa in låsningsvärdet och ett annat för omstartsvärdet. Vanligtvis rekommenderas en minsta skillnad på 0,5 V för optimal drift. Skyddet kan fortfarande inaktiveras om så önskas av användaren. Läs avsnittet Automatiskt avkänning av motorfrånkoppling för mer informationen om låsningen av ingångsspänningen.

4.4.3. Laddarläge - Batteriinställningar

Förinställt batteri: Funktionen förinställt batteri gör det möjligt att välja batterityp, acceptera fabriksinställningar eller att ställa in egna förinställda värden som ska användas för batteriladdningsalgoritmen. Inställningarna för absorptionsspänning, floatspänning, förvaringsspänning, bulktidsgräns, re-bulk spänningsförskjutning, anpassningsbar absorptionstid och absorptionstid har alla ett förinställt värde men de kan även definieras av användaren. Användardefinierade förinställda värden kan sparas i registret för förinställningar och på så sätt behöver inte installatörer ställa in alla värden varje gång de konfigurerar en ny installation. Genom att välja Ändra förinställningar kan anpassade parametrar ställas in beroende på den valda förinställningen (batterityp). Se till att du följer batteritillverkarens rekommendationer för din batterityp. Huvudparametrarna är följande: Absorptionsspänning Floatspänning Lagringsspänning Utjämningsspänning (inaktiverad för förinställningen för Victrons Lithium Battery Smart) Temperaturkompensation (inaktiverad för förinställningen för Victrons Lithium Battery Smart) Avstängning vid låg temperatur (konfigurerbar för litiumbatterier) Observera att den här inställningen endast börjar verka när batteritemperaturen delas från andra enheter, exempelvis en BMV-712 eller SmartShunt i ett VE.Smart Network. Den här inställningen är inte i kraft om ett BMS styr laddaren. Expertläge: Genom att aktivera expertläge är det möjligt att göra ytterligare inställningar beroende på vilken förinställning som har valts. Observera att standardinställningarna fungerar väl i de flesta fall. Ändra endast expertinställningarna om din utrustning och ditt batteri har särskilda krav. BatterySafe (förhindra för hög gasning genom att automatiskt begränsa hastigheten för spänningsökning) Bulktidsgräns Ställ in den maximala bulktiden som är tillåten för laddaren. Re-bulk spänningsförskjutning (laddningscykeln startar om när batterispänningen sjunker 0,1 V under re-bulkspänningen i en minut) Re-bulkspänningsförskjutningen fastställer förskjutningen eller avvikelsen mellan floatspänningen (eller absorption om den är lägre) och re-bulkspänningen. Re-bulkspänningen är det batterispänningens gränsvärde som triggar en annan laddningscykel. När laddaren exempelvis inte kan upprätthålla batterispänningen på grund av en hög belastning kommer batterispänningen att falla och en ny laddningscykel kommer att starta när batterispänningen sjunker under re-bulkspänningen. Absorptionens varaktighet (Anpassningsbar, fast absorption) Absorptionstiden beror på om algoritmen för anpassningsbar absorptionstid används eller inte. Om Anpassningsbar absorptionstid inte är aktiverad använder laddaren en fast absorptionstid som kan väljas av användaren. När den anpassningsbara absorptionstiden är aktiverad bestämmer laddaren absorptionstiden baserat på den bulktid som har gått i den laddningscykeln. Den maximala absorptionstiden ställs också in av användaren i det här fallet. Maximal absorptionstid Svansström (laddaren avslutar absorption och växlar till float eller rekonditionering när laddningsströmmen sjunker under tröskelvärdet för svansström) Upprepad absorption Procent av utjämningsström (den högsta strömmen under utjämning kommer att vara den här procentandelen av den högsta laddningsströmmen) Läge för utjämningsstopp (Automatisk på-spänning, fast tid) Maximal utjämningslängd Manuell utjämning

4.4.4. Strömförsörjningsläge

Orion XS [serienummer] eller ett särskilt anpassat namn bekräftar den anslutna enheten.
Lägessymbol: anger vilket läge som Orion XS drivs i (i det här fallet Strömförsörjningsläge).
Utgångsspänning: Spänning uppmätt vid enhetens utgångsterminaler.
Utgående ström: Utgående strömstyrka.
Utgående effekt: Utgående effekt: i Watt.
Ingående spänning: Spänning uppmätt vid enhetens ingångsterminaler.
Ingående ström: Ström som dras av laddaren.
Ingående effekt: Ingående effekt: i Watt.

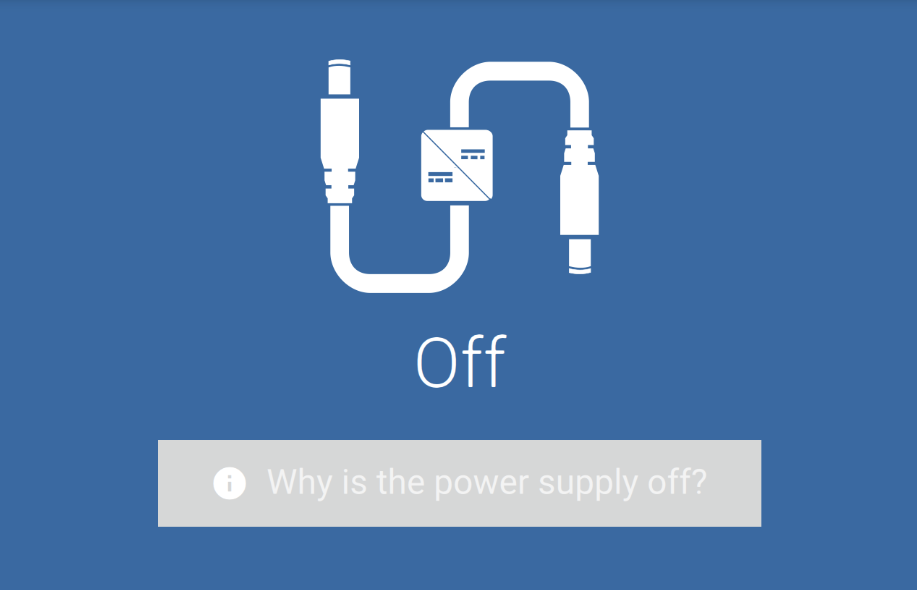

Varför är strömförsörjningen av?  Visas istället för texten Strömförsörjningsläge och visar anledningen till varför Orion XS är avstängd.

4.4.5. Inställningar för strömförsörjningsläge

Funktion: Tillåter dig att välja mellan lägena ”Laddare” eller ”Strömförsörjning”. När strömförsörjningsläget är valt håller Orion XS utgångsspänningen stabil i enlighet med vad som angetts i inställningen.
Aktiverad/inaktiverad utgång: Utgången är aktiv som standard. Använd brytaren för att inaktivera utgången vid behov.
Ingående ström: Begränsar den högsta ström som dras från ingångskällan.
Utgående ström: Begränsar den högsta utgångsströmmen.
Utgångsspänning: Tillåter dig att välja utgångsspänningen när strömförsörjningsläget är valt. Observera att de högsta och lägsta spänningarna måste vara inom produktgränsen (t.ex. 10 V till 17 V för en 12 V-utgång Orion XS).
Låsning av ingångsspänning: Tillåter dig att välja mellan två tröskelvärden. Ett för att ställa in frånkopplingsnivån och ett annat för omstart. Vanligtvis rekommenderas en minsta skillnad på 0,5 V för optimal drift.

4.4.6. Avkänning av motorfrånkoppling och låsning av ingångsspänning

Avkänning av motorfrånkoppling

För att konfigurera avkänning av motorfrånkoppling ska du öppna VictronConnect, ansluta till din Orion XS och från statussidan trycka på kugghjulet för att komma till inställningssidan.

Följande ändringar kan göras med VictronConnect:

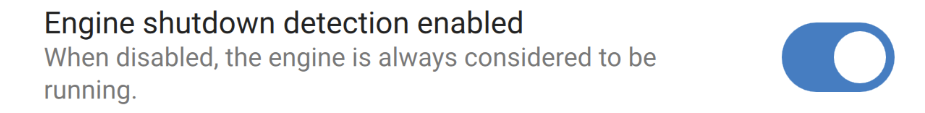

Avkänning av motorfrånkoppling aktiverad/inaktiverad: Avkänningen av motorfrånkoppling är alltid aktiverad som standard när laddarläget har valts. När funktionen är inaktiverad eller när strömförsörjningsläget har valts anses motorn vara igång så ingen avkänning av motorfrånkoppling kommer att ske. Lämna avkänningsfunktionen aktiverad när en extern signal om motor i drift är ansluten. Signalen tvingar endast på laddning och om du inaktiverar avkänningen leder det till att laddaren laddar oavbrutet trots signalen. Se Användning av en extern signal för motor i drift.

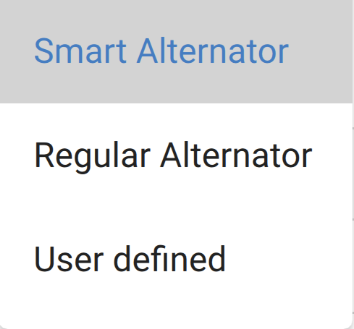

Generatortyp: För typen av växelströmsgenerator kan du välja mellan ”Smart generator”, ”Vanlig generator” och ”Användardefinierad”. Om alternativet ”Smart generator” har valts kommer standardvärdena för den smarta generatorn tillämpas för inställningarna för avkänning av motorfrånkoppling. Samma sker när alternativet ”Vanlig generator” har valts. Om någon av inställningarna skiljer sig från standardvärdena på de två sista alternativen kommer alternativet ”Användardefinierad” att väljas. Standard: smart generator.

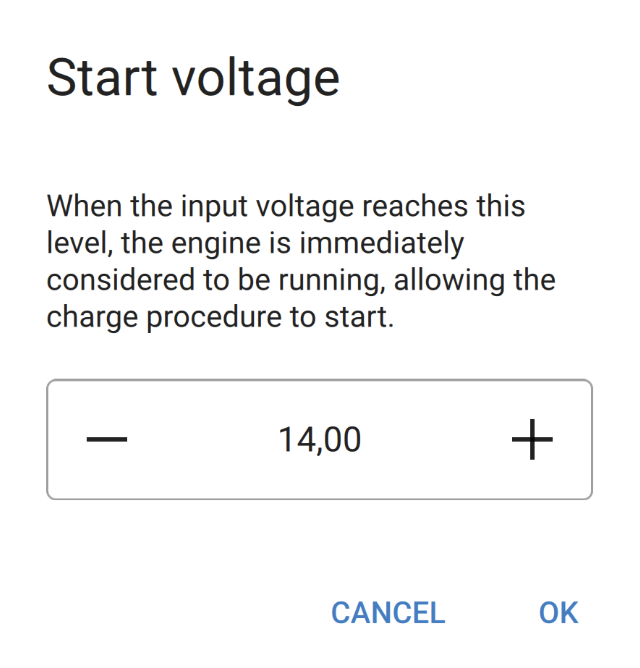

Startspänning (Vstart): Vid den här nivån startar laddningen omedelbart.

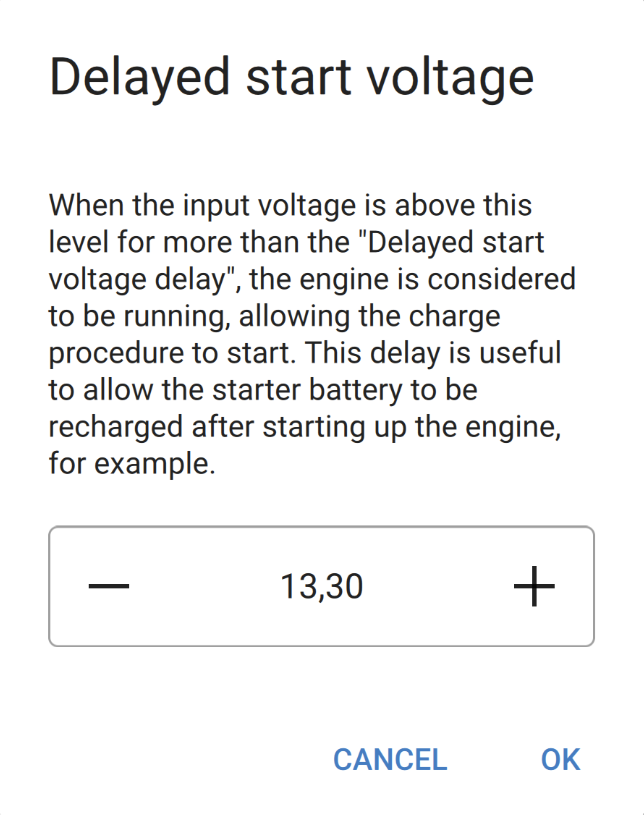

Fördröjd startspänning (Vstart(delay)): Smarta generatorer kan generera en lägre spänning när motorn är i drift och därför kan en lägre startnivå behövas för dessa system. För att säkerställa att startbatteriet laddas upp efter att motorn har startats fördröjs laddningen av extrabatteriet under de här omständigheterna. Den energi som används under start måste fyllas på för att säkerställa att startbatteriet fortsatt är korrekt laddat.

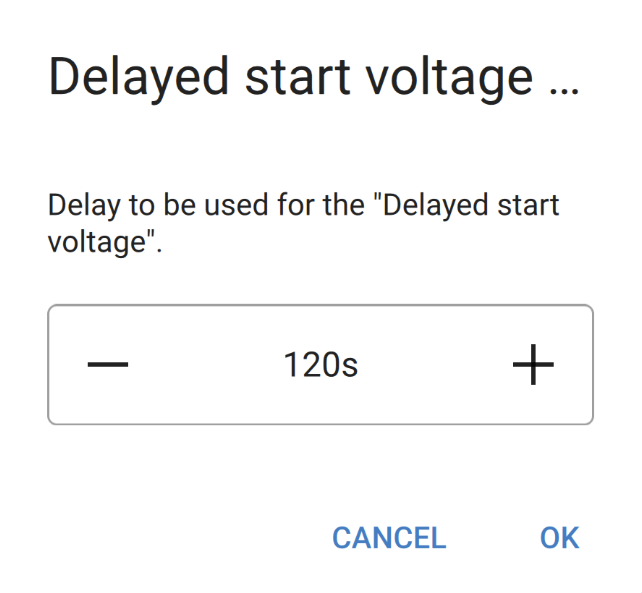

Fördröjd startspänningsfördröjning (tstart delay): Återladdningstid för startbatteriet under startspänningsläget. Exempel: Om startbatteriet drar 150 A i 5 sekunder för att starta motorn dras ungefär ~0,2 Ah från startbatteriet. Om generatorn endast kan generera 20 A under motortomgång tar det 150 A/20 A x 5 sek = 37,5 sek att ladda upp startbatteriet.

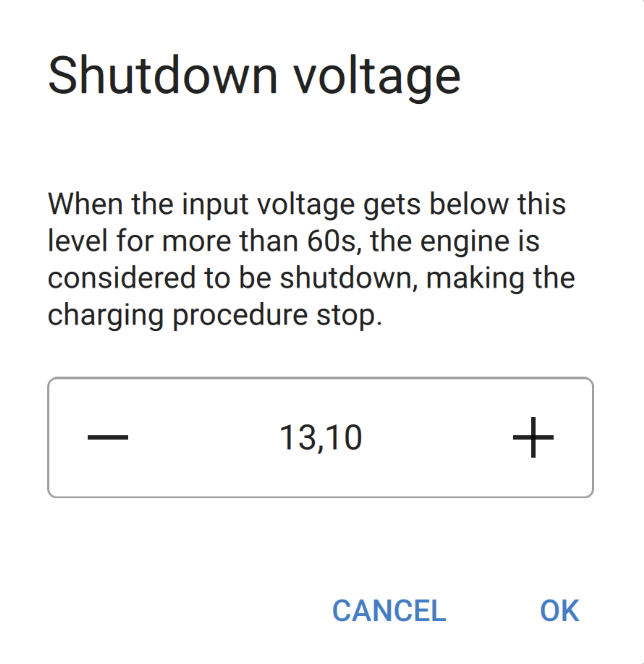

Frånkopplingsspänning (Vshutdown): Den här nivån motsvarar när motorn är avstängd. Den håller startbatteriet fulladdat och tillhandahåller en hysteres med avseende på startnivån. Hysteresen måste vara tillräckligt stor för att förhindra VIN att sjunka till Vshutdown som skulle kunna leda till en minskning av laddningsströmmen. En åtgärd vidtas efter att tshutdown går ut (1 minut): det möjliggör laddning under tillfälligt låg spänning. Inställningsintervall för start- och stoppspänningar: 9 till 35 V

Standardvärdena beror på vilken generatortyp som valts. Värdena anges som 12 V-system/24 V-system.

Inställning	Smart växelströmsgenerator	Vanlig växelströmsgenerator
Startspänning (Vstart):	14 V/28 V	14 V/28 V
Fördröjd startspänning (Vstart(delay)):	13,3 V/26,6 V	13,8 V/27,6 V
Fördröjd startspänningsfördröjning (Vstart delay):	120 s	120 s
Frånkopplingsspänning (Vshutdown):	13,1 V/26,2 V	13,5 V/27 V

När laddaren är avstängd på grund av att avkänningen av motorfrånkoppling har fastställt att motorn inte är i drift, eller på grund av att låset för ingångsspänning är aktivt kan en nödladdning i omvänd riktning startas från appen VictronConnect. Se Nödladdning i omvänd riktning.

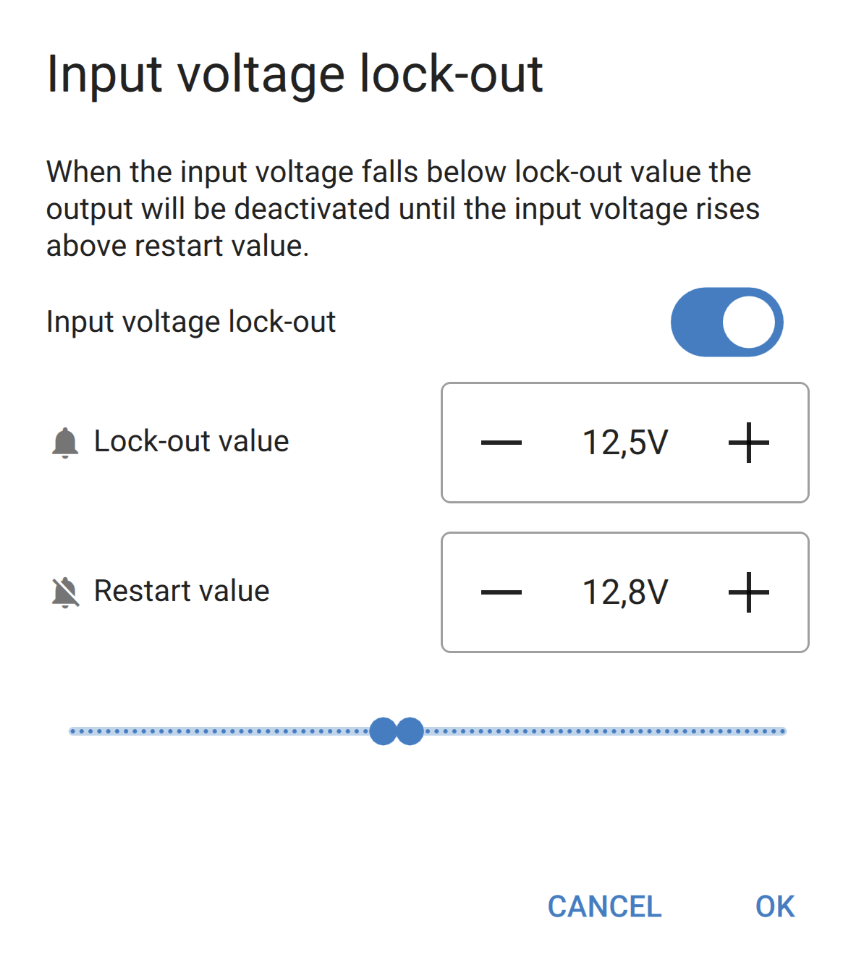

Låsning av ingångsspänning

Inställning av Låsning av ingångsspänning: Ingångsspänningslåsningen är den lägsta nivån vid vilken laddning är tillåten. Under denna nivå avslutas laddningen omedelbart. Standard (i laddarläge): låsning: 12,5 V/25 V / omstart: 12,8 V/25,6 V Standard (i strömförsörjningsläge): låsning: 10,5 V/21 V, omstart: 12 V/24 V. När ”tvinga laddning” är aktiverat dras ström från startbatteriet om motorn inte är igång. Om låsningsnivån ställs in väldigt lågt eller om låsningen av ingångsspänning inaktiveras kan det leda till ett förbrukat startbatteri.

Två kriterier är viktiga vid inställning av låsning av ingångsspänning: Lägsta växelströmsgeneratorspänning: En smart växelströmsgenerator kan köras på väldigt låg generatorspänning (<12,5 V/25 V) t.ex. när fordonet accelererar. Laddning är tillåten vid denna låga spänning under tshutdown som visat i ”sekvens 3→4 för avkänning av motorfrånkoppling”. Om laddningen ska fortsätta vara aktiv under den här perioden måste låsningsnivån minst ställas in som lägre än den lägsta generatorspänningen. Obs: När perioden av ingångsunderspänning överstiger tshutdown inaktiverar avkänning av motorfrånkoppling laddningen. Spänningsbortfall över ingångskabeln: Som visat i ”sekvens 1→3 för avkänning av motorfrånkoppling”, kommer VIN att minskas med Vcable. När generatorspänningen sjunker snabbt (smart generator) behöver spänningskontrollen lite tid för att sänka laddningsströmmen och hålla VIN på Vshutdown. Under den här justeringsperioden kan, VIN till och med sjunka under Vlock-out, vilket aktiverar underspänningsskyddet och stoppar laddningen. För att förhindra detta måste Vlock-out ställas in enligt följande: Vlock-out ≤ Vshutdown – Vcable. Exempel: Beräkning av spänningsbortfall över ingångskabel: Avstånd mellan startbatteri och laddare: 5 m Vshutdown = 13,1 V. Rekommenderad kabeltjocklek: 16 mm2. Kabelmotstånd: ~1,1 mΩ/m @20 °C, sålunda Rcable = 1,1 mΩ x 10 m (2x 5 m) = 11 mΩ. Vid en högsta ingångsström på 50 A resulterar detta i: Vcable = 11 mΩ x 50 A = 550 mV. Vlock-out ≤ Vshutdown – Vcable = 13,1 V – 550 mV ≈ 12,55 V. Kabelanslutningar, externa säkringar, temperatur m.m. kan påverka det sammanlagda kabelmotståndet.

4.4.7. Produktinformationssida

Genom att klicka på  knappen i det övre högra hörnet i inställningsmenyn är det möjligt att få tillgång till produktinformationsskärmen.

Produkt visar Orion XS-modellen.
Serienummer visar enhetens serienummer.
Pinkod gör det möjligt att ändra pinkoden. Vi rekommenderar att du gör det så att inställningar och information inte är så lätta att nå.
Anpassat namn tillåter dig att ändra ett anpassat produkt efter eget tycke. Som standard är produktnamnet “Orion XS” och serienumret visas.
Fast programvaruversion visar den nuvarande fasta programvaruversionen som är installerad på enheten och gör det även möjligt att uppdatera laddaren om så önskas.
Bluetooth: Bluetooth är aktiverat som standard och kan inaktiveras vid behov. För att återaktivera Bluetooth hänvisar vi till avsnittet ”Hur man avaktiverar och återaktiverar Bluetooth” i VictronConnect-manualen. Observera att det krävs en VE.Direct till USB-gränssnitt-anslutning mellan Orion XS och en PC; Mac eller Android-enhet för att återaktivera Bluetooth. iOS-enheter såsom en iPhone och iPad stödjer inte serie-USB-enheter.
Omedelbar avläsning via Bluetooth: Använd skjutreglaget för att inaktivera/aktivera Omedelbar avläsning.
Detaljer för Omedelbar avläsning: Visar enhetens MAC-adress och krypteringsnyckel.

4.4.9. Laddarläge - Statusskärm

Orion XS [serienummer] eller ett särskilt anpassat namn bekräftar den anslutna enheten.
Lägessymbol: anger vilket läge som Orion XS drivs i (i det här fallet Laddarläge).
Laddarläge: Bulk: I detta läge levererar Orion XS den inställda laddningsströmmen för att snabbt ladda batterierna. När batterispänningen uppnår inställningen för absorptionsspänning aktiverar Orion XS absorptionsläget. Absorption: Från detta läge växlar Orion XS till det konstanta spänningsläget, där en förinställd absorptionsspänning, som är lämplig för batteritypen (se Laddarläge - Batteriinställningar), tillämpas. När absorptionstiden har gått ut aktiverar Orion XS floatläget. Float: I detta skede tillämpas floatspänningen på batteriet för att bibehålla det i ett fullständigt laddat läge. När batterispänningen sjunker under re-bulkspänning i minst en minut startas en ny laddningscykel. Förvaring Under den här fasen appliceras förvaringsspänning på batteriet. Om batteriet har anslutits till batteriladdaren i mer än 48 timmar kan en ytterligare sänkning av laddningsspänningen förhindra korrosion i blybatterier. Nödladdning i omvänd riktning: Startbatteriet laddas från hjälpbatteriet och den återstående tiden visas. Under en nödladdning i omvänd riktning visas ingångs- och utgångsströmmarna som negativa värden för att påvisa att energiflödet går i omvänd riktning. Se Nödladdning i omvänd riktning. Batteri redo: Nödladdningen i omvänd riktning har avslutats och motorn kan startas. Den tid som återstår av stabiliseringsperioden visas. Efter den tiden återgår Orion XS till normal drift. Andra möjliga tillstånd som beror på systemet och batteriinställningar är: Av (motorn är inte igång eller annan anledning), upprepad absorption, utjämning, autoutjämning, BatterySafe, extern styrning (styrs av ett BMS), strömförsörjningsläge
Utgångsspänning: Spänning uppmätt vid enhetens utgångsterminaler.
Utgångsspänning: Spänning uppmätt vid enhetens utgångsterminaler.
Utgående effekt: Utgående effekt: i Watt.
Ingående spänning: Spänning uppmätt vid enhetens ingångsterminaler.
Ingående ström: Ström uppmätt vid enhetens ingångsterminaler.
Ingående effekt: Ingående effekt: i Watt.

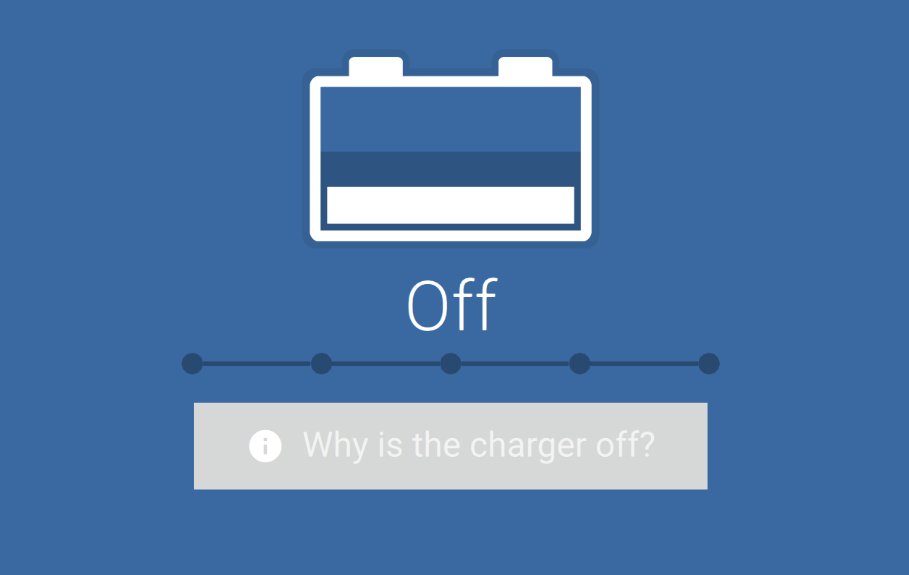

Varför är laddaren avstängd?  Visas under batterisymbolen och visar anledningen till varför Orion XS är avstängd.

4.4.10. Laddarläge - Tabellskärm

Orion XS [serienummer] eller ett särskilt anpassat namn bekräftar den anslutna enheten.
Tabell Laddarstatus visar Orion XS nuvarande laddningsstatus och tillhandahåller en kort beskrivning av den.

4.4.11. Historikskärm

Historiksidan visar en sammanfattning av laddningscyklerna från de senaste 40 cyklerna. Svep skärmen till vänster eller höger för att se någon av de tidigare 40 cyklerna. Varje kolumn representerar en cykel. Genom att klicka på en av flikarna visas ytterligare information om varaktighet och ström för varje laddningsläge. Andra poster är:
Status
Förfluten
Ladda: Ackumulerad laddningsström
Underhåll: Strömmen som håller batteriet fulladdat under float- eller förvaringsfasen.
Typ: Använd batteriprofil
Vstart: Den lägsta batterispänningen vid starten av laddningscykeln
Vend: Den lägsta batterispänningen i slutet av laddningscykeln
Drifttid: Ackumulerad drifttid för Orion XS
Påbörjade cykler: Antal laddningscykler som har påbörjats
Slutförda cykler: Antalet laddningscykler som har slutförts (måste ha nått float- eller förvaringsläge)
Laddade Ah:Totalt antal amperetimmar som laddats med Orion XS

4.4.12. Trendskärm

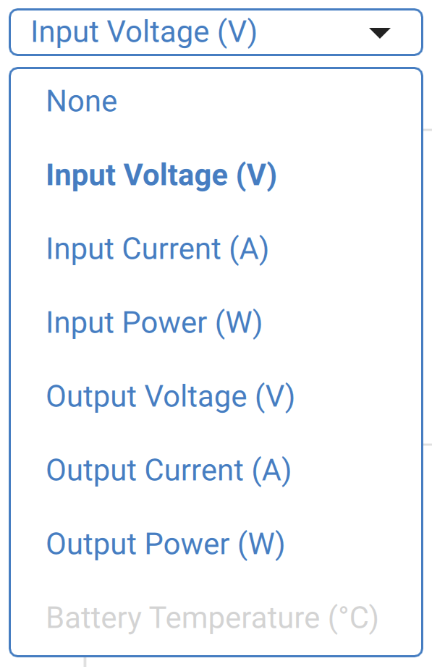

Appen VictronConnect tillåter att data visas grafiskt via trendskärmen. Förutsättningen är att appen VictronConnect måste vara öppen och ansluten med Orion XS. Datan sparas inte permanent. Följande parametrar kan visas:
Ingångsspänning Ingångsström Ingångseffekt Utgångsspänning Utgångsström Utgångseffekt Batteritemperatur (endast om den tillhandahålls av en extern enhet, exempelvis en BMV via ett VE.Smart Network).

4.4.13. Instant Readout (omedelbar avläsning) över BLE

VictronConnect kan visa nyckelvärden för Orion XS (och andra kompatibla smarta produkter) på sidan för enhetslistan utan att produkten behöver vara ansluten. Detta inkluderar meddelanden om varningar, larm och fel vilket gör det möjligt att ställa diagnos med ett ögonkast. Se avsnittet Omedelbar avläsning i VictronConnect-manualen för ytterligare information om hur man ställer in det.

Fördelen är:

Bättre räckvidd än en vanlig Bluetooth-anslutning Ingen anslutning till den smarta produkten behövs Nyckelvärden med ett ögonkast Krypterad data

När Orion XS är ansluten till GX-enheten via dess VE.Direct-port kan den även övervakas och slås på/stängas av via en GX-enhets fjärrkonsol Remote Console eller VRM-portalen. Följande krävs för detta:

Inställning

Anslut Orion XS till GX-enheten med en VE-Direct-kabel. Den visas då automatiskt i GX-enhetens enhetslista.

Övervakning

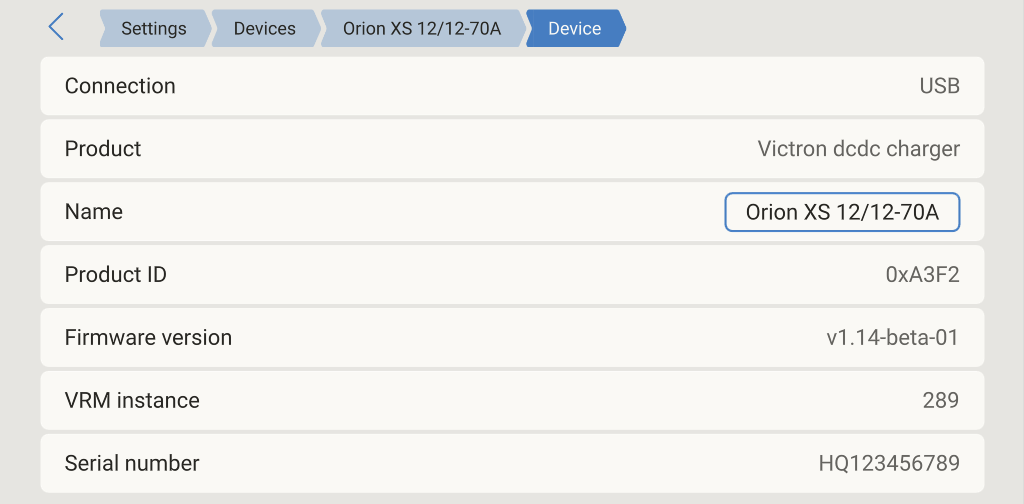

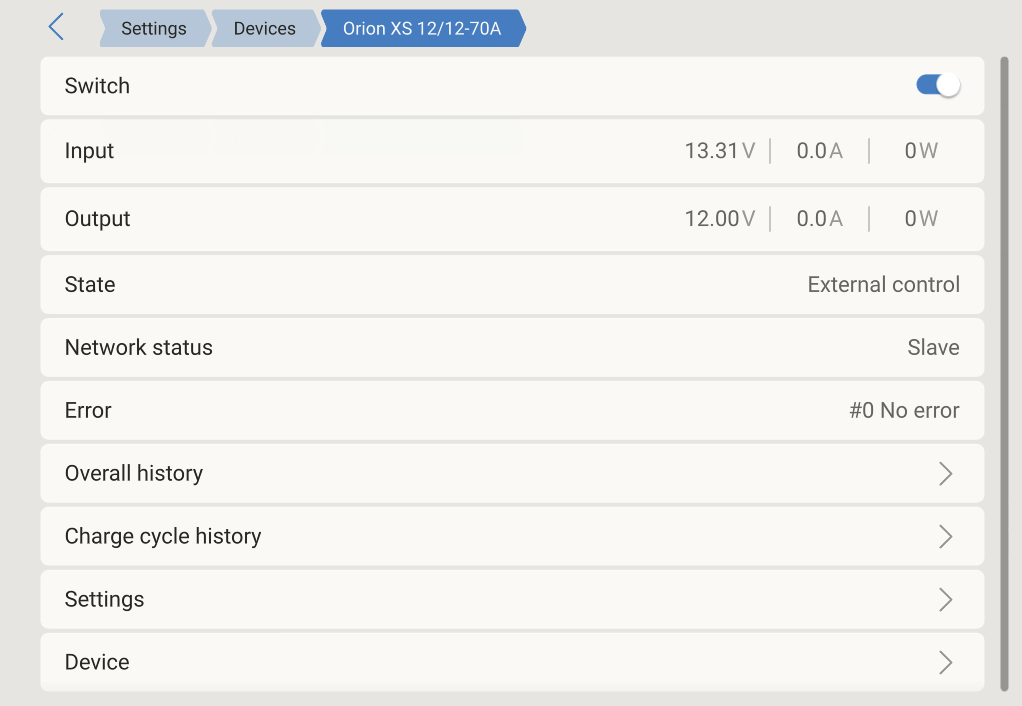

För att komma till Orion XS detaljsida ska du klicka på Orion i enhetslistan. Detaljsidan visar följande alternativ:

Brytare: Slår på eller stänger av Orion XS. Beroende på konfigureringen gjord i VictronConnect startar antingen laddarläge eller strömförsörjningsläge.
Ingång: Visar ingångsspänning, ström och effekt så som de mäts upp vid ingångsterminalerna.
Utgång: Visar utgångsspänning, ström och effekt så som de mäts upp vid utgångsterminalerna.
Status: Visar nuvarande tillstånd för laddarläge eller strömförsörjningsläge. Möjliga tillstånd som beror på enhetsläget och inställningarna är: Av (motorn är inte igång eller annan anledning, se Av-anledningar i VictronConnect), bulk, absorption, float, förvaring, upprepad absorption, utjämning, autoutjämning, BatterySafe, ext. styrning (styrd av ett BMS), nätström.
Nätverksstatus: Detta kan antingen vara Slav om den styrs av DVCC eller Fristående enhet om den inte styrs av DVCC.
Fel: Om Orion XS är i feltillstånd visas felkoden här.

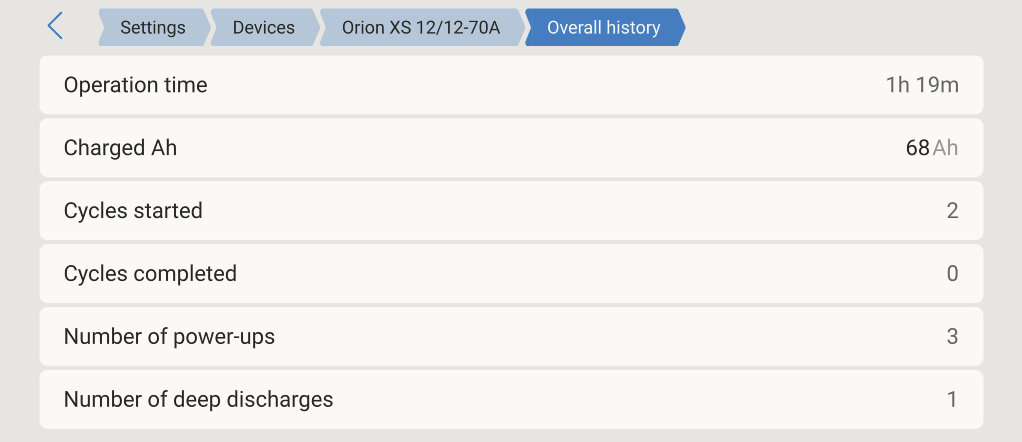

Övergripande historik: Ger en överblick över drifttid, antal laddningscykler, laddad Ah m.m.

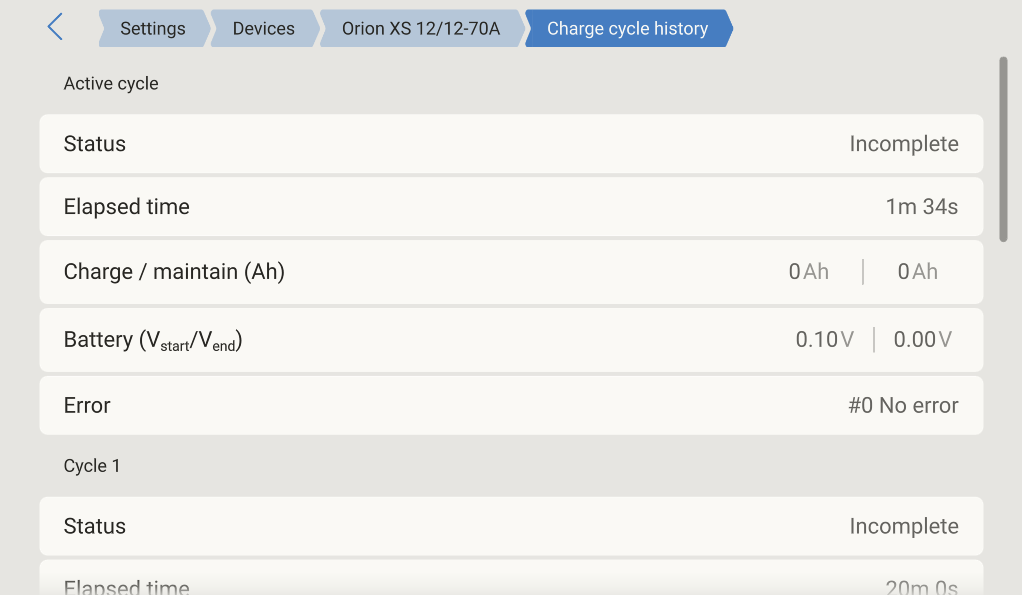

Laddningscykelhistorik: Ger en översikt över de 30 senaste laddningscyklerna.

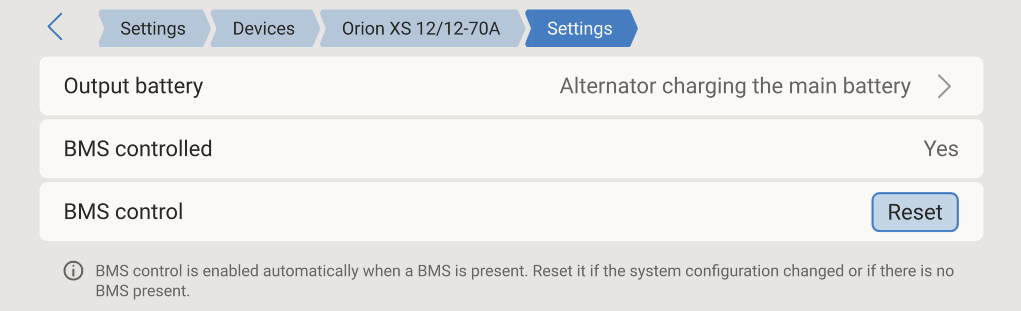

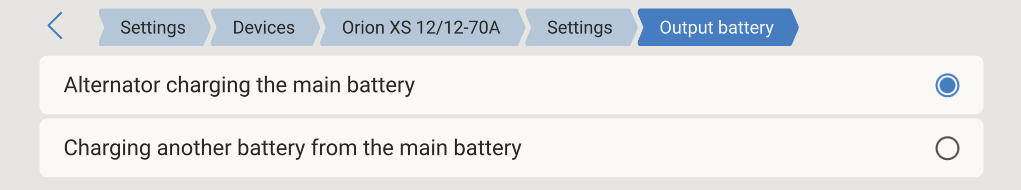

Inställningar: Ger tillgång till en undermeny i vilken Orion XS applikationstyp kan konfigureras. Generator laddar huvudbatteriet - välj detta alternativ när Orion XS används för att ladda huvudbatteriet från en generator. När det har valts visas ytterligare en laddningskälla som kallas Generator i den grafiska översikten. Laddar ett annat batteri från huvudbatteriet - välj detta alternativ när Orion XS laddar ett sekundärt (service-) batteri från huvudbatteriet. BMS-styrd - Anger om Orion XS för närvarande styrs av ett Batterihanteringssystem (BMS). BMS-styrning - Återställer avkänningen av BMS-styrning. Använd återställning om systemkonfigurationen har ändrats eller om inget BMS finns närvarande men enheten är fortfarande i BMS-styrt läge. Enhet: Ger ytterligare enhetsinformation och gör det möjligt att ange ett anpassat enhetsnamn.

Med VE.Smart Networking kan fjärravläsning av batteriets spänning, temperatur och ström läggas till din Orion XS när den är parkopplad med en batterisensor som en BMV, SmartShunt eller Smart Battery Sense. Orion XS tar emot den tillgängliga informationen från batteriet och använder denna data för att optimera sina laddningsparametrar.

Den avlästa batteriströmmen används för inställningen av svansström medan batteritemperaturen används för temperaturspänningskompensation och skydd.

Den avlästa batterispänningen används för att kompensera för spänningsbortfall över batterikablarna. Kompensation för spänningsbortfall skapar en missanpassning mellan den spänning som uppmätts vid Orion XS-kontaktdonet och batterianslutningarna.

V_{OrionXS-kontaktdon} = V_batteri + V_kompensation

Effekter när batteriet är bortkopplat

Genom att koppla bort batteriet förloras den fysiska anslutningen mellan laddaren och fjärravläsningsenheten. Laddaren är inte medveten om att batteriet är bortkopplat och ökar sin utgångsspänning för att kompensera för spänningsskillnaden. I det här fallet stiger utgångsspänningen tills den når mättningsnivån (=2 V). T.ex med V_batteri=12,6 V mättas utgångsspänningen (V_kontaktdon) vid 14,6 V.

Även om det inte är ett problem att Orion XS matar ut en högre spänning kan det vara förvirrande vid analys av spänningsnivåerna i ett system och vid jämförelse av avläsningarna från VictronConnect/GX-enheten. Därför ska du se till att alla nödvändiga fysiska anslutningar är gjorda när du ska analysera data.
