3. Installation
3.1. Montering
Monteras vertikalt på en icke brandfarlig yta, med kraftuttagen vända nedåt.
För optimal prestanda bör ett minsta utrymme på 10 cm hållas fritt runt produkten för nedkylning. Med begränsad nedkylning, exempelvis på grund av undermålig ventilation minskar laddningsströmmen tidigare än vid den angivna högsta omgivningstemperaturen. Med förbättrat luftflöde (t.ex. forcerat luftflöde) förbättras prestandan i hög grad.
Med begränsad nedkylning eller väldigt hög omgivningstemperatur kan laddaren bli varm (särskilt bottenplattan). På grund av en intern temperaturkontroll blir kylelementet aldrig varmare än 90 °C, detta är inget problem för laddaren. Säkerställ att monteringsytan klarar av den här temperaturen.
Montera nära batteriet men aldrig direkt ovanför det (för att förhindra skador från batteriets gaser).
3.2. Rekommenderad kabeltyp
För korrekt anslutning av en kabel till ingångs-/utgångsskruvterminalerna kan tvinnade kablar med flexibla kärnor användas i enlighet med:
IEC 60228 - Klass 2 (tvinnade), Klass 5 (flexibla)
UL486A-B - Klass B/C (tvinnade), Klass I (flexibla)
Kablar med tvinnad kärna är väldigt stela vilket innebär att de sällan används i praktiken. Tabellen nedan ger en översikt över hur man kan känna igen de olika kabelklasserna.
Enkel tråddiameter i bunten | ||
|---|---|---|
Nominellt kabeltvärsnitt | Klass 5 (IEC) | Klass I (UL) |
10 mm2/ 8 AWG (8,4 mm2) | 0,4 mm | 24 AWG |
16 mm2/ 6 AWG (13,3 mm2) | 0,4 mm | 24 AWG |
25 mm2/ 4 AWG (21,1 mm2) | 0,4 mm | 24 AWG |
För kablar i tabellen ovan krävs ingen användning av kabelskor. Om en ännu smalare kabel används kan en kabelsko hjälpa till att samla ihop de lösa trådarna. Det är dock upp till installatören att säkerställa att kabeln är korrekt säkrad. Anslutningskabeln, med eller utan kabelsko, ska klämmas fast tillräckligt för att säkerställa lågt kontaktmotstånd.

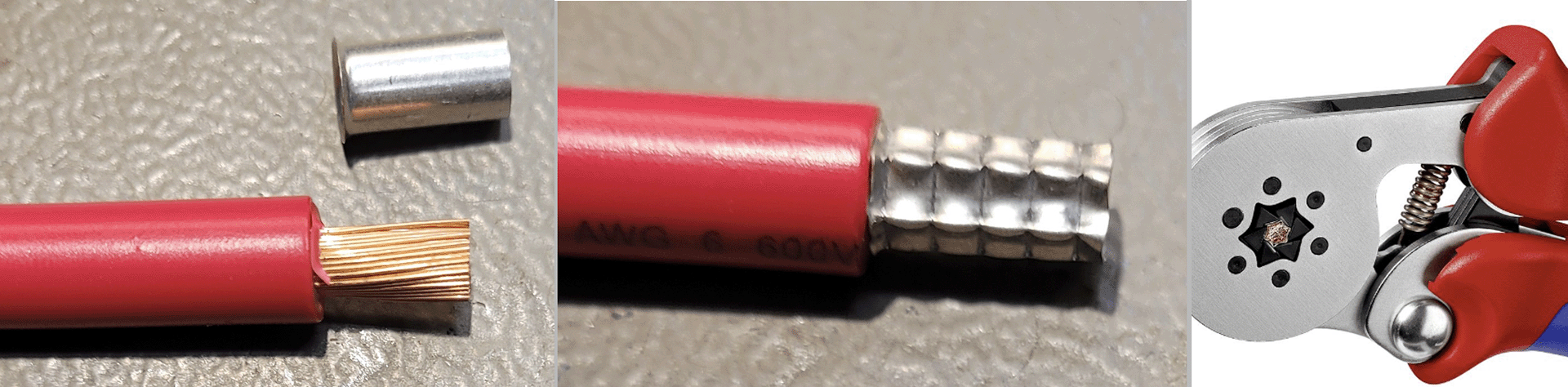

Obs: Om du föredrar att använda en hylsa ska du välja en ändhylsa för att säkerställa att dragavlastningen greppar kabelisoleringen som det är tänkt. En kabel på 16mm² med en hylsa kommer endast passa om den pressas sexkantigt, en fyrkantig form kommer inte att passa.

Sexkantigt pressad ändhylsa.
Förberedelser för korrekt montering av tunna tvinnade trådar i skruvterminalblocket
Klipp kabeln rakt utan några lösa eller brutna trådar. Genom att använda avbitartång får du ett rakt snitt.
Säkerställ att inga tunna trådar klipps av när du skalar av isoleringen.
Öppna skruven på skruvterminalblocket helt för att undvika att tunna trådar fastnar bakom skruven och fastnar ihop. Var extra noga med detta när du använder den största kabeldiametern.
Fäst skruven med korrekt vridmoment, se Rekommenderat vridmoment och observera kabelstorlek och kabelklass. Tillämpa aldrig lägre än rekommenderat vridmoment.
Håll det rekommenderade vridmomentet i minst fem sekunder, detta ger skruven tid att ställa in sig på inställt vridmoment. Det maximerar kraften på kabeln och därmed vidhålls ett gastätt kontaktmönster under uppvärmnings- och nedkylningscykler över tid. Ta dig tid för att göra det rätt. Det är viktigt. Detta är ett Ul486-testkrav och ett krav för att fabriks- och fältinstallationer.
3.3. Rekommendationer för kabel och säkring
Extern säkring för batteriskydd | Minsta kabelmätare | |
|---|---|---|
60 - 70 A | <5 m | 5 – 10 m |
16 mm2/ 6 AWG (13,3 mm2) | 4 AWG (21,2 mm2) | |
3.4. Rekommenderat vridmoment
AWG | mm2 | tum-pund (in-lb) | Nm |
|---|---|---|---|
4 | 25 | 50 | 5,6 |
6 - 10 | 16 - 6 | 40 | 4,5 |
8 - 12 | 10 - 4 | 25 | 2,8 |
Använd ett vridmoment på <0,7 Nm (6 in-lb) för kabelhöljet.
Information om skruvmejselbits
Skruvmejselbitsen ska ha en bladtjocklek på 1,2 mm (0,046”) och minimal avsmalning över minst de första 2 mm (0,08”) av ingreppet. Detta minskar risken för att biten slinter och säkerställer korrekt momentöverföring.
Vanliga skruvmejselbits på 6,3 mm (0,25”) med tunnare blad på 1 mm (0,04”) rekommenderas inte.
3.5. GND-anslutning
I många fall är GND-anslutningen kopplad till chassit via en kabelsko. För en anslutning med låg impedans måste kabelskon ha direktkontakt med chassits metall och kontaktytan måste därför vara fri från färg, se bilder nedan.
Viktigt
Säkerställ att GND-anslutningen på fordonets chassi har en låg impedans.
![]() | ![]() |
3.6. Dragavlastning
Anslutningstypen i den här laddaren är känslig för konstant mekanisk stress. Långvarig belastning (dragning, tryckande eller tvinnande) av anslutningsdonet ska undvikas. Av den anledningen är laddaren utrustad med en dragavlastning i kabelhöljet. Det är väldigt viktigt att dragavlastningen tillämpas korrekt. Vikten på kabeln eller andra krafter som hänger från anslutningsdonen ska vara nära noll.
Observera
Otillräcklig dragavlastning kan på sikt leda till att anslutningsdonet skadas.
Dragavlastningen i kabelhöljet är utformad så att kablar med en yttre diameter på >9 mm är tillräckligt fastklämda. Med tunnare kablar måste diametern ökas till >9 mm, vilket kan enkelt kan göras genom att tillämpa en krympslang.
Kabeldiameter för liten - inte klämd | Kabeldiameter >9 mm - korrekt klämd | Kabeldiameter ökad >9 mm - korrekt klämd |
|---|---|---|
![]() | ![]() | ![]() |
3.7. Anslutningsinställning för DC-DC-strömförsörjningsläge
Koppla från fjärrstyrning av/på (ta bort kabelbryggan eller ta bort hela kopplingsplinten för fjärrstyrning av/på).
Anslut ingångens strömkablar.
Öppna appen VictronConnect för att ställa in produkten (justera alltid utgångsspänningen innan du ansluter en belastning eller ett batteri till utgången).
Se Inställningar för strömförsörjningsläge för mer information.
Anslut belastningen.
Återanslut fjärrstyrningen På/Av för att aktivera produkten. Produkten är nu klar för användning.

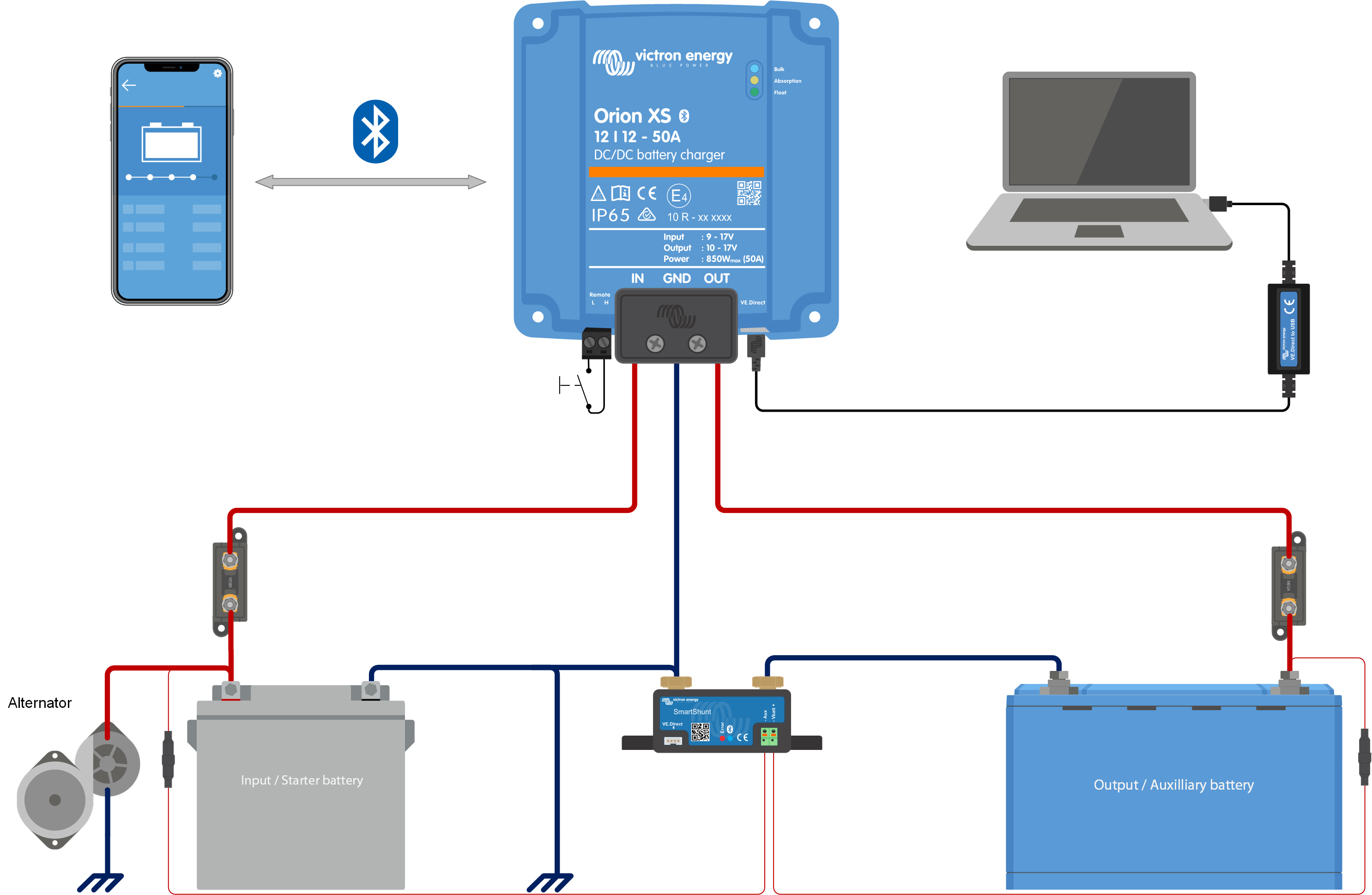

Vanlig anslutningsinställning som en DC-DC-batteriladdare
3.8. Anslutningsinställning för laddningsläge
Koppla från fjärrstyrning av/på (ta bort kabelbryggan eller ta bort hela kopplingsplinten för fjärrstyrning av/på).
Anslut ingångens strömkablar.
Öppna appen VictronConnect för att ställa in produkten (ställ alltid in den korrekta laddningsalgoritmen innan du ansluter ett batteri till utgången).
Se Inställningar för laddarläge för mer information.
Anslut batteriet som ska laddas.
Återanslut fjärrstyrningen På/Av för att aktivera produkten. Produkten är nu klar för användning.
Vanlig anslutningsinställning som en DC-DC-batteriladdare:
![]() |
3.9. Anslutningsinställning för fjärrstyrning av/på
Den fjärrstyrda på/av-funktionen slår på och av Orion XS via den tvåpoliga fjärranslutningen (L- och H-stift), utan att de grova DC-kablarna behöver brytas. Den ger möjlighet att välja mellan fyra anslutningsalternativ, beroende på vad som finns tillgängligt i installationen: en enkel brytare, en redan befintlig omkopplad positiv eller negativ signal i systemet eller en laddningsstyrningskontakt från BMS.

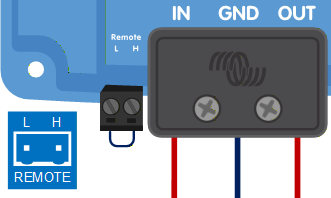

Orion XS levereras med en metallögla (brygga) installerad mellan L- och H-stiften. Med öglan på plats är enheten alltid på. För att slå på eller stänga av enheten på distans ska du ta bort öglan och använda ett av alternativen nedan. |
|
Notera
Observera spänningstoleransen mellan L - och H-stiften: +/-70 VDC

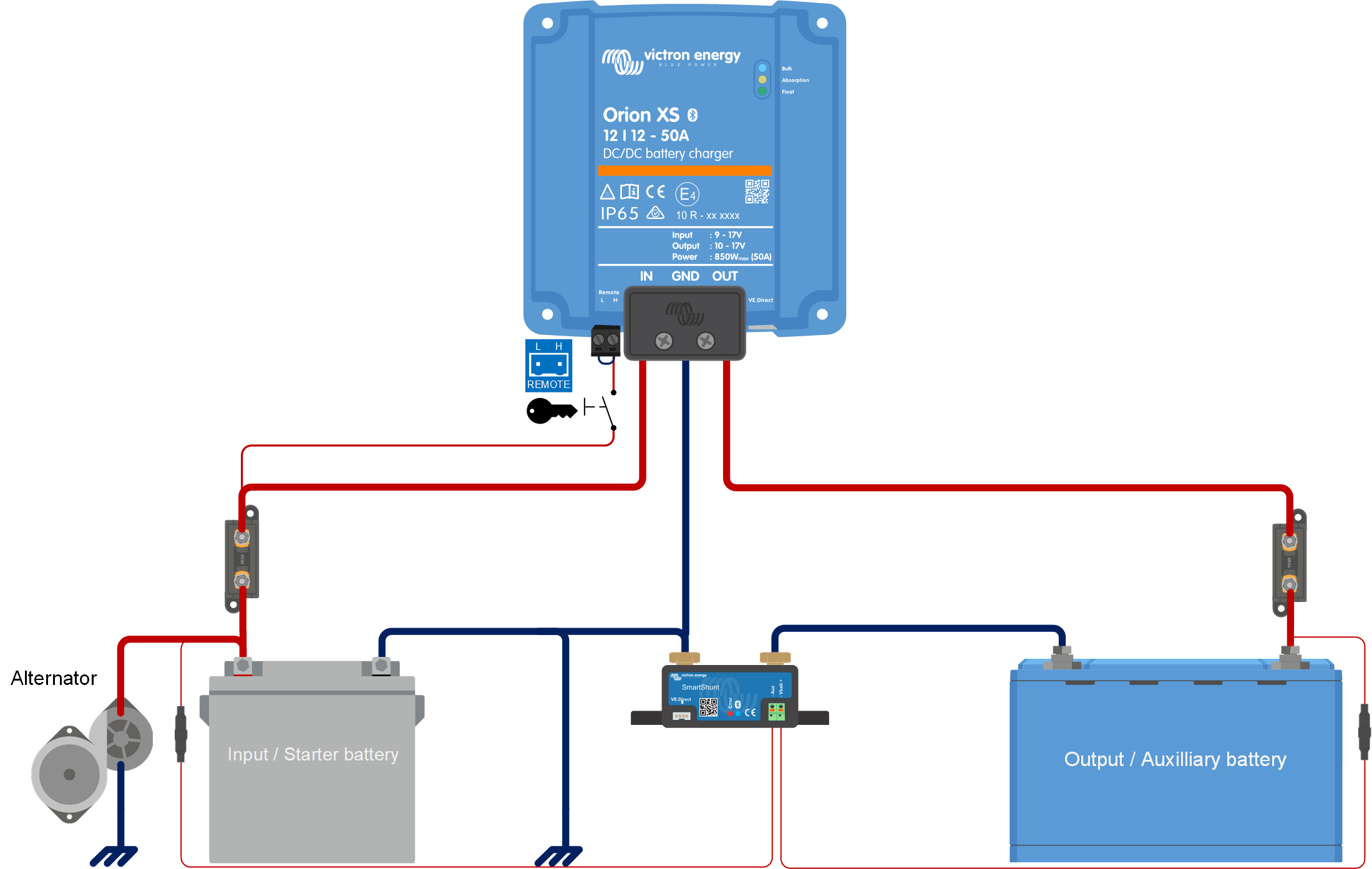

a. En brytare som kopplas mellan L- och H-stiften | b. En brytare som kopplas mellan batteriets pluspol och H-stiftet |
|---|---|
![]() ON-nivå: impedans mellan L- och H-stiften < 30 kΩ | ![]() ON-nivå: > 4 V |

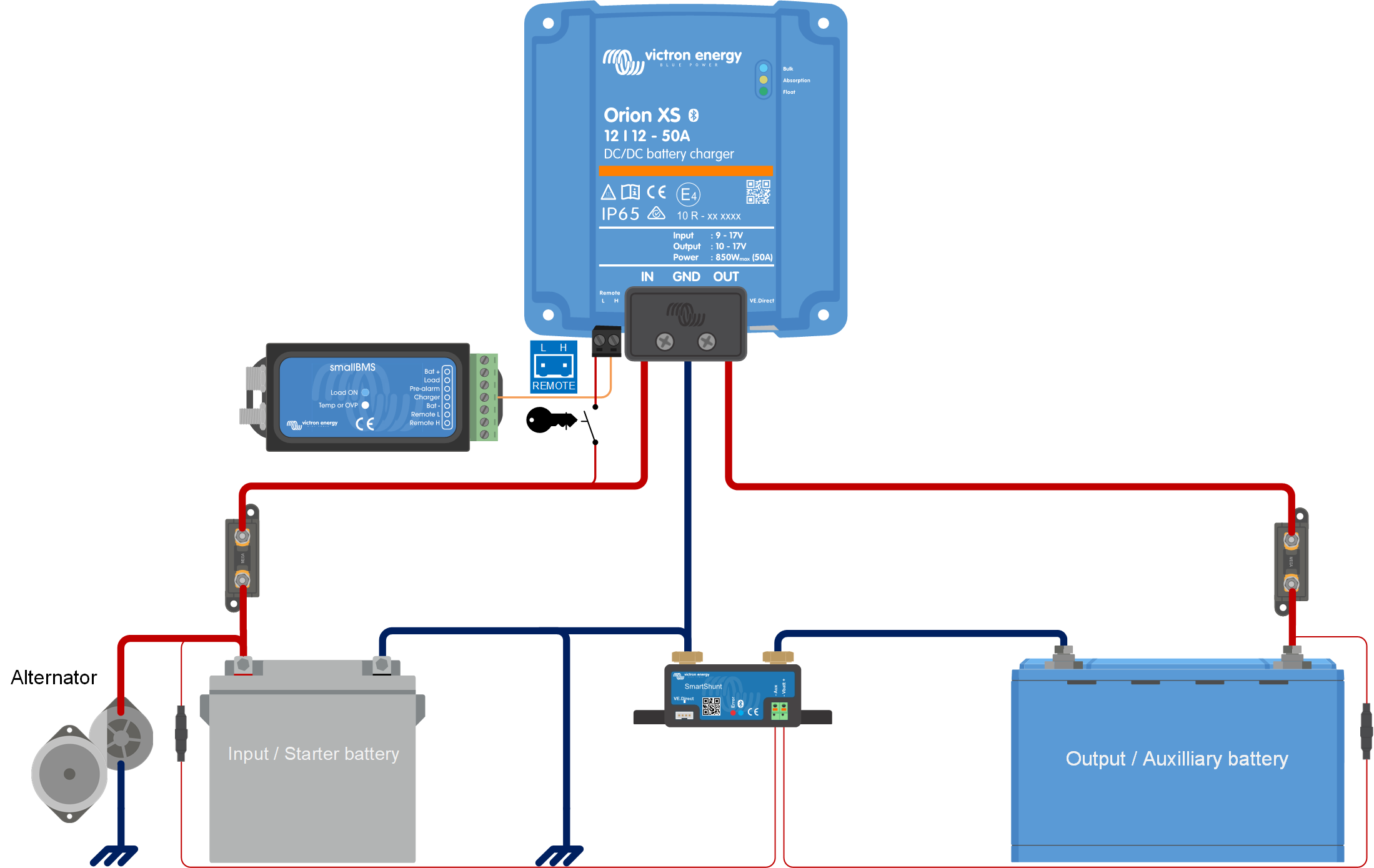

c) En brytare som kopplas mellan L-stiftet och jord | d) BMS Control genom H-stiftet |
|---|---|
![]() ON-nivå < 6 V | ![]() BMS ATC-utgång styr H-stiftet |
Orion XS är på när minst ett av följande villkor är uppfyllt: L- och H-stiften är sammankopplade, antingen med öglan eller med en brytare (alternativ a), H-stiftet dras till hög nivå (alternativen b och d) eller L-stiftet dras till batteriets minuspol (alternativ c). Om inga av dessa villkor är uppfyllda är enheten avstängd.
Alternativ a) är det enklaste: en enkel brytare eller reläkontakt, utan anslutning till batteripolen. Alternativ b) och d) passar installationer där en där en positiv, omkopplad signal finns tillgänglig, såsom en kontakt för BMS laddningsstyrning (ATC). Alternativ c) passar installationer där en negativ, omkopplad signal finns tillgänglig, till exempel en signal omkopplad till ett fordons chassi. Alternativ c) kan inte kombineras med en extern signal för motor i drift, se avsnitt Koppling för extern signal för motor i drift.
3.10. Kopplingsexempel för BMS-styrd drift
För att säkerställa smidig laddning och förhindra risken för överladdning måste laddarna styras av BMS. Beroende på BMS-modellen sker denna styrning antingen digitalt, via DVCC eller analogt, via ATC-kontakten.
DVCC-kompatibla BMS-modeller
De BMS-modeller som anges i listan nedan kan styra kompatibla laddarna digitalt via DVCC.
VE.Bus BMS V2
VE.Bus BMS NG
Lynx Smart BMS
Lynx Smart BMS NG
Notera
DVCC-kompatibilitet kräver Orion XS-programvaruversion 1.03 eller senare och Venus Os-programvaruversion 3.20 eller senare på GX-enheten.
Anslut en VE.Direct-kabel mellan Orion XS och GX-enheten och följ DVCC-instruktionerna i BMS användarmanual. Du behöver inte koppla BMS ATC-kontakt till stiftet fjärr H. | ![]() Orion XS styrs av DVCC via en GX-enhet. |
BMS-modeller som inte är kompatibla med DVCC
BMS-modellerna som anges i listan nedan styr laddare via ATC-kontakten.
VE.Bus BMS
smallBMS med förlarm
smallBMS NG
Smart BMS 12-200
Smart BMS CL 12-200
Koppla BMS ATC-kontakt till stiftet fjärr H. | ![]() Orion XS styrs av BMS ATC-kontakt. |
Obs!
Beroende på BMS-modellen kan ATC-kontakten ha olika namn, såsom ”Laddningsfrånkoppling”, ”Laddare” eller ”ATC”. Se relevant avsnitt i BMS-manualen.
3.11. Koppling för extern signal för motor i drift
En extern signal för motor i drift talar om för Orion XS att motorn är igång. Se avsnittet Användning av en extern signal för motor i drift för när en sådan signal behövs och vilka källor som kan tillhandahåll den.
Signalen är kopplad till L-stiftet på fjärrkontakten. Genom att tillämpa >8 V till L-stiftet förbigås funktionen för avkänning av motorfrånkoppling och laddaren aktiveras, även när en motorfrånkoppling har upptäckts.
Obs!
Den här funktionen förbigår eller ersätter inte den fjärrstyrda av/på-funktionen. Orion XS måste slås på via fjärrstyrningen för att signalen ska få verkan. Detta kan ske med metallöglan som medföljer vid leverans, eller med ett av kopplingsalternativen som visas i avsnitt Anslutningsinställning för fjärrstyrning av/på.

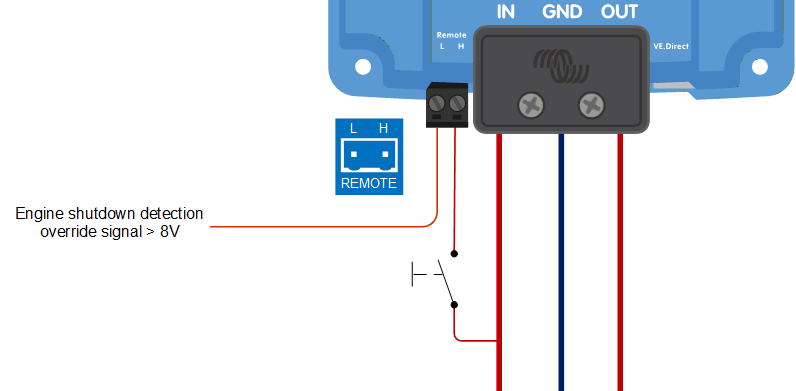

Kopplingsexempel för den externa signalen med de olika fjärrstyrda av/på-alternativen.

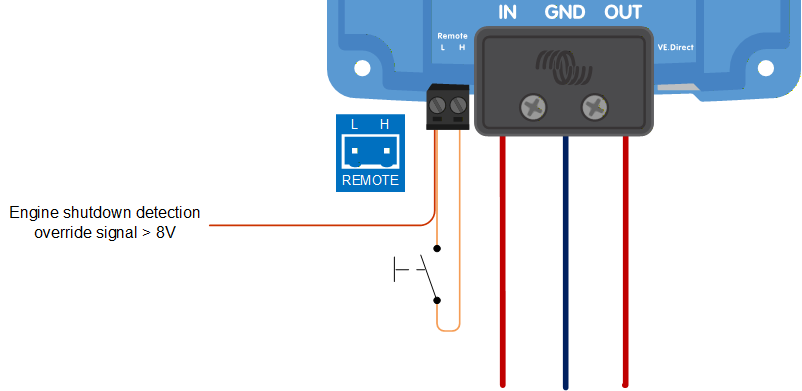

Extern signal när alternativ a) för fjärrstyrd på/av-funktion används | Extern signal när alternativ b) för fjärrstyrd på/av-funktion används | ||
|---|---|---|---|
En brytare mellan L-H-stiften, eller metallöglan som medföljer vid leverans. |
En brytare som kopplas mellan batteriets pluspol och H-stiftet |

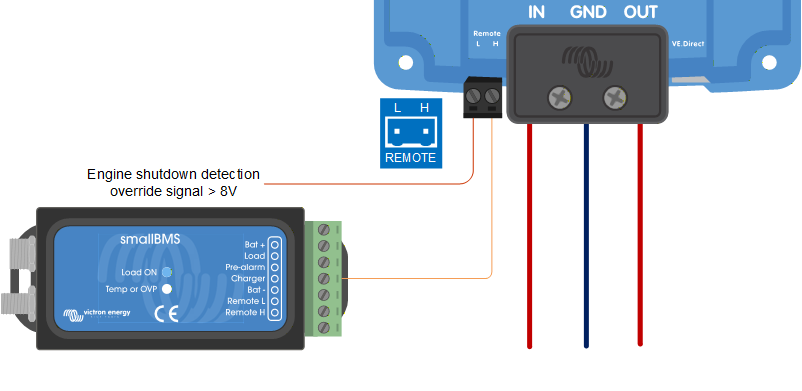

Extern signal när alternativ c) för fjärrstyrd på/av-funktion används | Extern signal när alternativ d) för fjärrstyrd på/av-funktion används | |
|---|---|---|
L-stiftet är redan kopplat till batteriets minuspol. Därför är det inte tillåtet att koppla en positiv signal till samma terminal. | ![]() BMS ATC-utgång styr H-stiftet |
Koppling av en signal som dras till jord

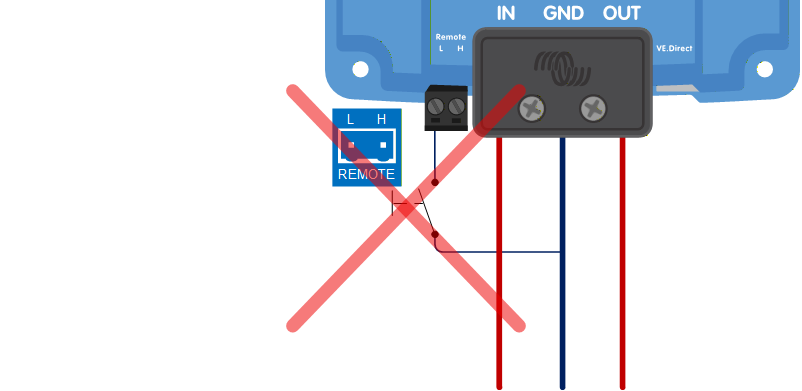

Vissa fordon har en motorgångssignal som dras till jord (batteriets minuspol) när motorn är igång och är öppen krets när motorn är avstängd. Detta är motsatsen till vad L-stiftet förväntar sig, så signalen kan inte anslutas direkt till L-stiftet. Använd ett relä för att omvandla den:
Anslut reläspolen mellan en säkrad matning från startbatteriets pluspol och fordonets motorgångsanslutning.
Anslut reläets normalt öppna kontakt mellan en säkrad matning från startbatteriets pluspol och L-stiftet.
När motorn är igång drar fordonets anslutning reläspolen till jord. Reläet aktiveras och kontakten tillämpar >8 V på L-stiftet. När motorn stannar öppnar fordonets anslutning, reläet släpper och signalen på L-stiftet försvinner.
Notera
Motorgångsanslutningar i fordon kan vanligtvis bara sänka en liten ström. Använd dem endast för att styra reläspolen, aldrig för att driva en belastning. Använd ett relä med en inbyggd skyddsdiod över spolen eller montera en sådan för att skydda fordonets elektronik. Rådfråga fordonstillverkarens dokumentation för att läsa om en sådan signals tillgänglighet och klassificering.
Notera
Lämna funktionen för att känna av motorfrånkoppling aktiv i appen VictronConnect när en extern signal för motor i drift används, se avsnittet Användning av en extern signal för motor i drift.
