Manual - Orion XS 12/12-50A DC-DC battery charger

A deteção do motor desligado simplifica o sistema do Orion XS, ao detetar se o motor está a funcionar, sem ligações adicionais de interruptores ou sensores. A predefinição de fábrica funciona com os alternadores mais convencionais e inteligentes, mas pode ser reconfigurada na aplicação VictronConnect.

A deteção baseia-se na tensão do alternador. Os alternadores convencionais produzem uma tensão fixa (p. ex., 14 V), enquanto a tensão dos alternadores inteligentes pode variar de 12,5 V a 15 V (para um sistema de 12 V). Os alternadores inteligentes num sistema de travagem regenerativo apresentam grandes variações de tensão.

A deteção do motor desligado apenas está ativa no modo de carregador. A função pode ser configurada, desativada e reativada conforme descrito na secção Deteção do motor desligado e bloqueio da tensão de entrada. No modo de alimentação elétrica, o «bloqueio da tensão de Entrada» determina a ativação da saída.

Nas instalações cuja tensão do alternador não proporcione uma deteção suficiente, pode ser utilizado um sinal externo do funcionamento do motor; consulte a secção Utilizar um sinal externo do funcionamento do motor.

4.1.1. Como funciona

O procedimento seguinte descreve o funcionamento da sequência de deteção de corte de funcionamento do motor.

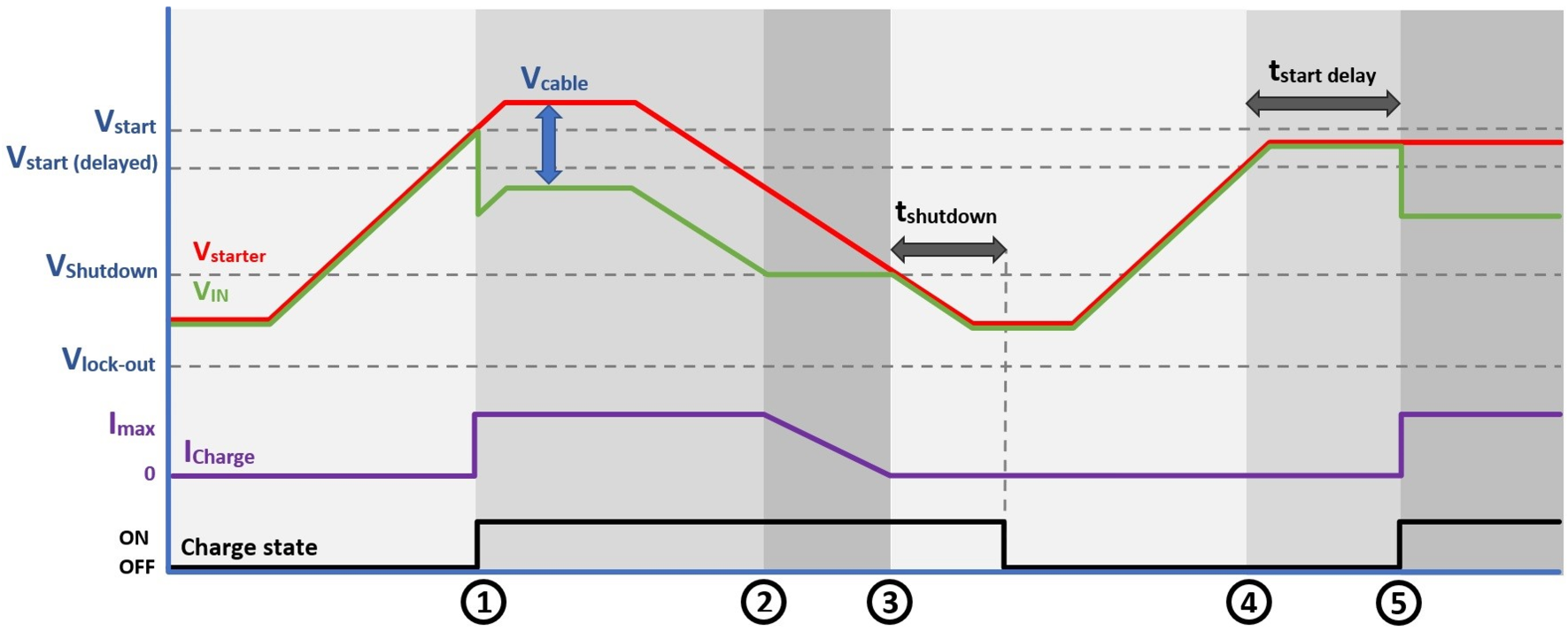

Sequência de deteção de motor desligado

1. 0 → 1: Se o motor funcionar, a tensão do alternador aumentará. Quando V _{de arranque} > V_{de início}, o carregamento é ativado.

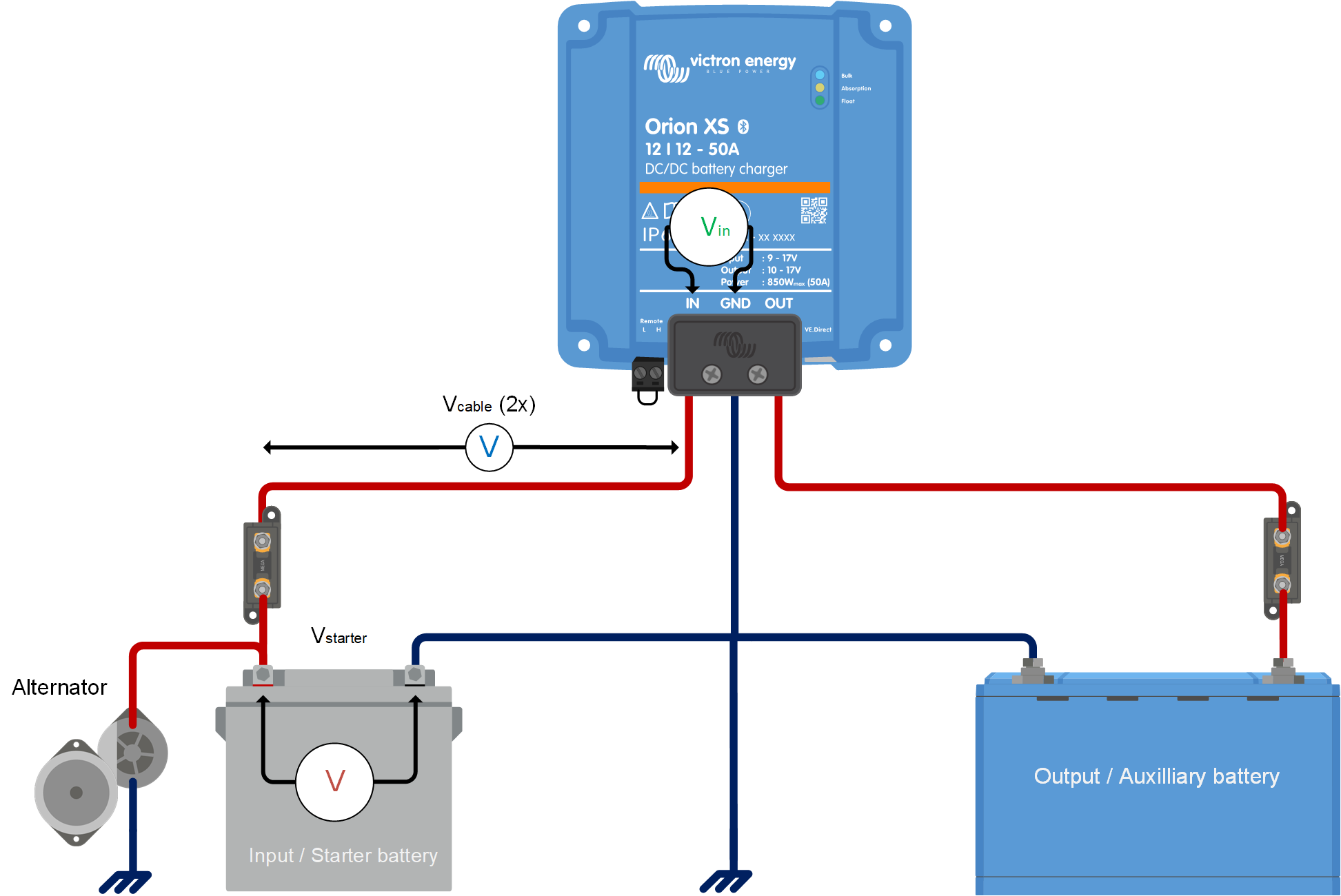

2. 1 → 2: A corrente de entrada produz uma tensão no cabo de entrada (V_cabo); esta tensão reduz a tensão medida pelo carregador (V_IN). Se V_IN > V_desligamento, o carregador irá funcionar em I_máx..

3. 2 → 3: Se V_IN ≤ V_desligamento, a corrente de carga será reduzida para impedir que a V_IN seja inferior à V_desligamento.

4. 3 → 4: Se V_IN < V_desligamento durante mais de 1min (t_desligamento) “motor desligado” é detetado e o carregamento é desativado. Se V_IN > V_desligamento antes t_desligamento se esgotar, o carregamento permanece ativado.

5. 4 → 5: Se V_{início (atraso)}< V_IN < V_início, o carregamento é ativado depois de t_{atraso início} (configurável).

A função de carga inversa de emergência carrega uma bateria de arranque vazia a partir da bateria auxiliar, permitindo que o motor possa ser ligado novamente. Destina-se a situações em que a bateria de arranque não disponha de energia suficiente para acionar o motor; por exemplo, depois de o veículo ter ficado estacionado durante um período prolongado ou quando a bateria de arranque tiver sido drenada por uma carga.

Durante uma carga inversa de emergência, o Orion XS inverte temporariamente a direção de carga normal: a energia flui a partir da bateria auxiliar ligada à saída para a bateria de arranque ligada à entrada. A aplicação VictronConnect apresenta este fluxo invertido como valores negativos de corrente de entrada e saída.

No procedimento, consulte Iniciar a carga inversa de emergência.

Condições de início

O botão de carga inversa de emergência no ecrã de estado da aplicação VictronConnect está sempre visível, mas apenas estará ativo quando for possível realizar uma carga inversa de emergência.

Uma carga inversa de emergência apenas é possível quando o Orion XS estiver no modo de carregador e quando o carregador estiver desligado por uma ou ambas das seguintes razões:

Um desligamento remoto não bloqueia uma carga inversa de emergência. A função permanece disponível quando o Orion XS é desligado por meio da função de ligar/desligar remoto.

Sequência da carga inversa de emergência

Uma carga inversa de emergência é executada durante um período fixo e consiste em duas fases:

Carga inversa de emergência, 15 minutos. O Orion XS consome energia da bateria auxiliar, utilizando-a para carregar a bateria de arranque. A aplicação apresenta Carga inversa de emergência em conjunto com o tempo restante. Período de estabilização, 5 minutos. O carregador está desativado, pelo que não pode extrair energia da bateria de arranque ou do alternador. Isto permite estabilizar a bateria de arranque e ligar o motor. A aplicação apresenta Bateria pronta, em conjunto com o tempo restante.

Após o fim do período de estabilização, o Orion XS regressa ao funcionamento normal.

Corrente de carga inversa

A corrente de carga inversa corresponde a metade da corrente de carga nominal do dispositivo. Se for configurado um limite inferior da corrente de entrada ou saída para um carregamento normal, será utilizado o limite mais baixo configurado. A aplicação comunica o limite a aplicar antes de a carga inversa de emergência ser iniciada.

Uma bateria de arranque é carregada até um máximo de 14,4 V.

Para proteger a bateria auxiliar de uma descarga profunda, o Orion XS mantém a tensão da bateria auxiliar em 12 V. À medida que a bateria auxiliar se aproxima deste nível, a corrente de carga inversa diminui, para transferir o máximo de energia possível sem descarregar em profundidade a bateria auxiliar.

Se a bateria auxiliar já estiver nesse nível ou abaixo dele quando a carga inversa de emergência for iniciada, a função ainda será executada, mas não será transferida nenhuma corrente. A corrente apenas começa a fluir se a tensão da bateria auxiliar voltar a superar o nível durante a carga; por exemplo, porque outra fonte está a carregar a bateria auxiliar.

A corrente de carga inversa solicitada nem sempre é atingida. Consulte em A corrente de carga inversa é baixa ou nula as causas possíveis.

Monitorização e definições

O estado, as tensões de entrada e saída e as correntes de entrada e saída podem ser monitorizados na aplicação VictronConnect. Não é necessário manter a ligação ao Orion XS durante a execução da sequência.

As definições não podem ser alteradas enquanto uma carga inversa de emergência estiver em curso, mesmo durante a estabilização. A página Definições da aplicação VictronConnect apresenta uma mensagem, informando que as definições voltarão a estar disponíveis quando a carga inversa de emergência for concluída.

4.2.1. Iniciar a carga inversa de emergência

Uma carga inversa de emergência é iniciada na aplicação VictronConnect. O Orion XS deve estar configurado no modo de carregador; o botão da carga inversa de emergência está acinzentado no modo da fonte de alimentação.

Para obter uma descrição da função e as condições de ocorrência de uma carga inversa de emergência, consulte Carga inversa de emergência.

Cuidado

Nos sistemas com mais de um Orion XS, em paralelo, deve iniciar uma carga inversa de emergência em todos ou desligar primeiro os restantes.

Um Orion XS em carga inversa aumenta a tensão da bateria de arranque. Outro Orion XS ainda em funcionamento normal lê esta subida como um motor em funcionamento e inicia o carregamento, de modo que as duas unidades carregam em conflito.

O resultado é uma corrente que circula entre as unidades. A energia é consumida da bateria auxiliar sem atingir a bateria de arranque, havendo a possibilidade de o motor ainda não arrancar.

Estabeleça a ligação ao Orion XS com a aplicação VictronConnect. No ecrã de Estado, toque no ícone da roda dentada no canto superior esquerdo. A janela Iniciar carga inversa de emergência é aberta. Informa a tensão até à qual a bateria de arranque será carregada e a corrente máxima de carga inversa que será aplicada. Selecione Compreendo a função e toque em INICIAR. A aplicação apresenta Carga inversa de emergência em conjunto com o tempo restante. Após 15 min, a aplicação apresenta Bateria pronta. Ligue o motor enquanto a aplicação indicar Bateria pronta.

Parar uma carga inversa de emergência

É possível interromper uma carga inversa de emergência antes de terminar. Toque no ícone do motor novamente e confirme com PARAR na janela aberta. Nota O período de estabilização não é executado neste caso: o Orion XS regressa ao funcionamento normal diretamente.

O Orion XS tem três LED coloridos que mostram o estado do carregador. O significado e o comportamento são explicados abaixo.

Estado de LED:

Comportamento do LED	Descrição	Símbolo
Aceso	Aceso de modo permanente
Apagado	Apagado de forma permanente
Intermitência muito lenta	Intermitente 1x por 1,6 s
Intermitência lenta	Intermitente 2x por 1,6 s
Intermitente	Intermitente 4x por 1,6 s
Intermitência rápida	Intermitente 8x por 1,6 s
A pulsar	Impulsos curtos por 1,6 s

Resumo das indicações LED:

Estado do Orion XS	LED de carga inicial	LED de absorção	LED de carga lenta
Apagado
Modo de erro
Identificar
Modo de alimentação elétrica
Carga inversa de emergência
Bateria pronta
Modo de carga inicial
Modo de absorção
Modo de flutuação
Modo de armazenamento
Modo de equalização
Modo de absorção repetida
BatterySafe
Atualização de software
Outro

Este capítulo vai ajudar a tirar o máximo partido do seu Orion XS, utilizando a aplicação VictronConnect e com um conhecimento mínimo deste carregador de bateria.

Para obter mais informação geral sobre aaplicação VictonConnect, a instalação, o emparelhamento com o dispositivo e a atualização do firmware, consulte o manual VictronConnect.

4.4.2. Definições do modo de carregador

Quando estiver no modo de carregador, estas são as definições disponíveis:
Função: Permite selecionar o modo "Carregador" ou a "Fonte de alimentação". Quando o modo Carregador estiver selecionado, o Orion XS segue o algoritmo de carga. Para obter mais informação sobre o algoritmo de carga, leia a secção Características.
Ativação/desativação do carregador: O carregador está ativado por defeito. Utilize o interruptor para desativar o carregador, se for necessário.
Corrente de entrada: Limita a corrente máxima extraída da fonte de entrada. Isto é particularmente importante para evitar a sobrecarga de um alternador ou de outras fontes de entrada limitadas. O valor pode ser regulado de 1 A a 50 A em incrementos de 0,1 A.
Corrente de saída: Limita a corrente máxima de saída. O valor pode ser regulado de 1 A a 50 A em incrementos de 0,1 A.
Definições da bateria: Permite alterar as definições da bateria para regular a tensão de absorção, a tensão de flutuação e outras para ajustar a bateria a carregar; consulte a secção Modo de carregador - definições de bateria para obter mais detalhes.
Deteção do motor desligado: Permite selecionar três limites de tensão e um tempo de atraso. É utilizado um limite de tensão para determinar se o motor parou, ao passo que dois permitem detetar se o motor está a funcionar (novamente). Normalmente, é utilizada uma diferença mínima de 0,2 V para um funcionamento ideal. Caso seja necessário, a proteção pode ainda ser desativada pelo utilizador. Para mais informação, consulte as secções Deteção automática do motor desligado e Deteção do motor desligado e bloqueio da tensão de entrada.
Bloqueio da tensão de entrada: Permite escolher entre dois limiares, um para definir o valor de bloqueio e outro para o valor de reinício. Normalmente, é recomendada uma diferença mínima de 0,5 V para um funcionamento ideal. A proteção também pode ser desativada se o utilizador o pretender. Para obter mais informação sobre o bloqueio da tensão de entrada, leia a secção Deteção automática do motor desligado.

4.4.3. Modo de carregador - definições de bateria

Predefinição da bateria: A predefinição da bateria permite selecionar o tipo de bateria, aceitar as predefinições de fábrica ou introduzir os seus próprios valores predefinidos a utilizar no algoritmo de carga da bateria. As definições da tensão de absorção, tensão de flutuação, tensão de armazenamento, limite de tempo de carga inicial, desvio de tensão de re-carga inicial, de tempo de absorção adaptativo e tempo de absorção estão configuradas para um valor predefinido, mas também podem ser alteradas pelo utilizador. As predefinições configuradas pelo utilizador podem ser armazenadas na biblioteca de predefinições; desta forma, os instaladores não terão de definir todos os valores cada vez que estiverem a configurar uma nova instalação. Quando selecionar Editar predefinições, pode definir os parâmetros personalizados dependendo da predefinição selecionada (tipo de bateria). Certifique-se de que segue as recomendações do fabricante da bateria para o tipo de bateria. Os parâmetros principais são os seguintes: Tensão de absorção Tensão de flutuação Tensão de Armazenamento Tensão de equalização ( desativada para a predefinição da bateria Lithium Battery Smart da Victron) Compensação da temperatura (desativada para a predefinição da bateria Lithium Smart da Victron) Corte de baixa temperatura (configurável para baterias de lítio) Tenha em conta que esta definição apenas entra em vigor quando a temperatura da bateria for partilhada por outros dispositivos como, por exemplo, um BMV-712 ou SmartShunt numa rede VE.Smart. Esta definição não é válida se um BMS controlar o carregador. Modo especialista: A ativação do modo Especialista permite definições adicionais, dependendo da predefinição selecionada. Tenha em conta que as predefinições funcionam corretamente na maioria dos casos. Altere as definições especializadas apenas se o seu equipamento e a bateria tiverem requisitos especiais: BatterySafe(evita a gaseificação excessiva limitando automaticamente a velocidade de aumento de tensão) Limite do tempo inicial Defina o tempo máximo de carga inicial permitido para o carregador. Desvio da tensão para reiniciar a carga inicial (quando a tensão da bateria for 0,1 V inferior à tensão para reiniciar a carga inicial durante um minuto, o ciclo de carga recomeça) A compensação da tensão para reiniciar a carga inicial determina qual é o deslocamento entre a tensão de flutuação (ou absorção, se for menor) e a tensão para reiniciar a carga inicial. A tensão de reinicio da carga inicial. é o limite de voltagem da bateria que dispara outro ciclo de carga. Por exemplo, quando o carregador não consegue manter a tensão da bateria devido a uma carga elevada, esta diminui e será iniciado um novo ciclo de carga quando a tensão da bateria for inferior à tensão para reiniciar a carga inicial. Duração de absorção (absorção adaptativa, fixa) O tempo de absorção depende de o algoritmo de tempo de absorção adaptativa ser ou não utilizado. Se o tempo de absorção adaptativa não estiver ativado, o carregador utiliza um tempo de absorção fixo que pode ser selecionado pelo utilizador. Quando o Tempo de Absorção Adaptativa estiver ativado, o carregador determina o tempo de absorção com base no tempo decorrido de carga inicial deste ciclo de carga. O tempo máximo de absorção também é definido pelo utilizador neste caso. Tempo de absorção máximo Corrente de cauda (o carregador termina a absorção e muda para flutuação ou recondicionamento quando a corrente de carga for inferior ao limiar da corrente de cauda) Absorção repetida Percentagem de equalização atual (corrente máxima durante a equalização, será esta percentagem da corrente de carga máxima) Modo de paragem de equalização ( tensão automática ligada, tempo fixo) Duração da equalização máxima Equalização manual

4.4.4. Modo de alimentação elétrica

Orion XS [número de série]ou um nome personalizado especificado confirma o dispositivo ligado.
Ícone de modo: indica o modo em que o Orion XS está a funcionar (neste caso, Modo de fonte de alimentação).
Tensão de saída: Tensão medida nos terminais de saída do dispositivo.
Corrente de saída: Amperagem de saída.
Potência de saída: Potência de saída em watts.
Tensão de entrada: Tensão medida nos terminais de entrada do dispositivo.
Corrente de entrada: Corrente extraída pelo carregador.
Potência de entrada: Potência de entrada em watts.

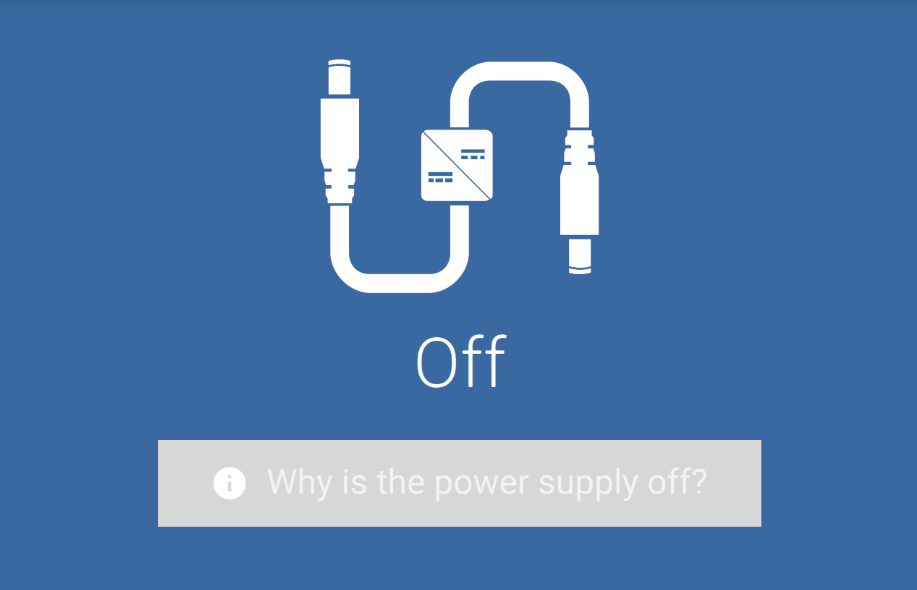

Porque a fonte de alimentação está desligada?:  Aparece em vez do texto Modo da fonte de alimentação e apresenta o motivo por que o Orion XS está desligado.

4.4.5. Definições do modo de alimentação elétrica

Função: Permite escolher entre o modo de Carregador e Fonte de alimentação elétrica. Quando o modo de fonte de alimentação estiver selecionado, o Orion XS mantém a tensão de saída estável conforme especificado na definição.
Ativação/desativação da saída: A saída está ativada por defeito. Utilize o interruptor para desativar a saída, se for necessário.
Corrente de entrada: Limita a corrente máxima extraída da fonte de entrada.
Corrente de saída: Limita a corrente máxima de saída.
Tensão de saída: Permite escolher a tensão de saída quando o Modo de fonte de alimentação estiver selecionado. Importa notar que, as tensões mínima e máxima devem estar dentro do limite do produto (ou seja: De 10 V a 17 V para uma saída de 12 V Orion XS).
Bloqueio da tensão de entrada: Permite escolher entre dois limiares. Um para definir o nível de desligamento e outro para o valor de reinício. Normalmente, é recomendada uma diferença mínima de 0,5 V para um funcionamento ideal.

4.4.6. Deteção do motor desligado e bloqueio da tensão de entrada

Deteção de motor desligado

Para configurar as definições de deteção do motor desligado, abra a VictronConnect, faça à ligação ao Orion XS e, a partir da página de estado, carregue no ícone de engrenagem para aceder à página das Definições.

É possível alterar as seguintes definições com a VictronConnect:

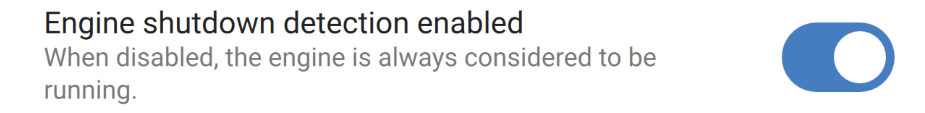

Deteção do motor desligado ativada / desativada: A deteção do motor desligado está sempre ativada por defeito, quando o modo de carregador estiver selecionado. Quando a função estiver desativada ou quando o modo de alimentação elétrica estiver selecionado, o motor é considerado como em funcionamento, pelo que não haverá nenhuma deteção do desligamento. Deixe a deteção do motor desligado ativada quando utilizar um sinal externo de funcionamento do motor: o sinal apenas força a ativação do carregamento; desativar a deteção faz com que o carregador carregue de forma contínua, independentemente do sinal. Consulte Utilizar um sinal externo do funcionamento do motor.

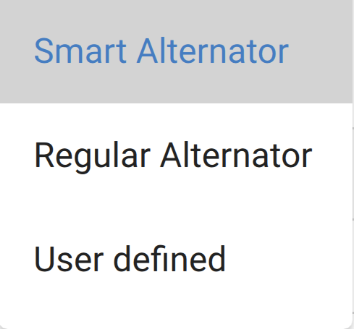

Tipo de alternador: O tipo de alternador pode ser selecionado entre « Alternador Inteligente», «Alternador Comum» e «Definido pelo utilizador». Quando a opção «Alternador Inteligente» estiver selecionada, os valores por defeito para o alternador inteligente serão aplicados às definições da deteção do motor desligado. O mesmo ocorrerá quando a opção «Alternador Comum» estiver selecionada. Quando qualquer das definições diferir dos valores por defeito das últimas duas opções, será selecionada a opção «Definido pelo utilizador». Defeito: alternador inteligente.

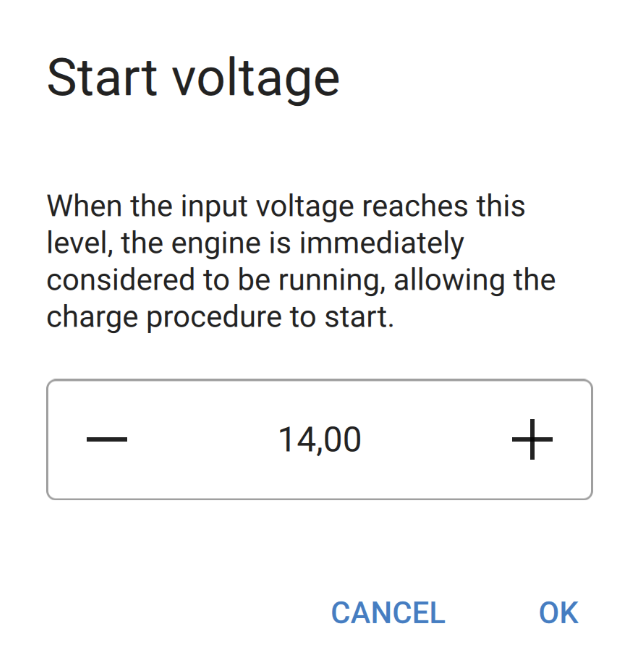

Tensão de início (Vinício): Neste nível, o carregamento começa imediatamente.

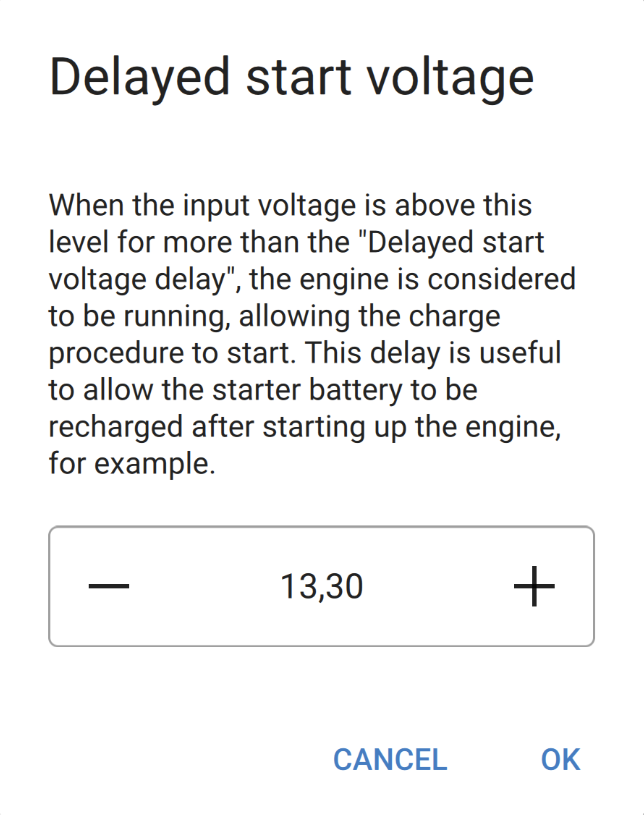

Tensão de início com atraso (Vinício(atraso)): Os alternadores inteligentes podem gerar uma tensão inferior quando o motor estiver a funcionar; portanto, estes sistemas precisam de um nível inicial inferior. Para garantir que a bateria de arranque é recarregada após o arranque do motor, o carregamento da bateria auxiliar é atrasado nesta condição. A energia utilizada durante o arranque deve ser reposta para garantir que a bateria de arranque se mantém carregada.

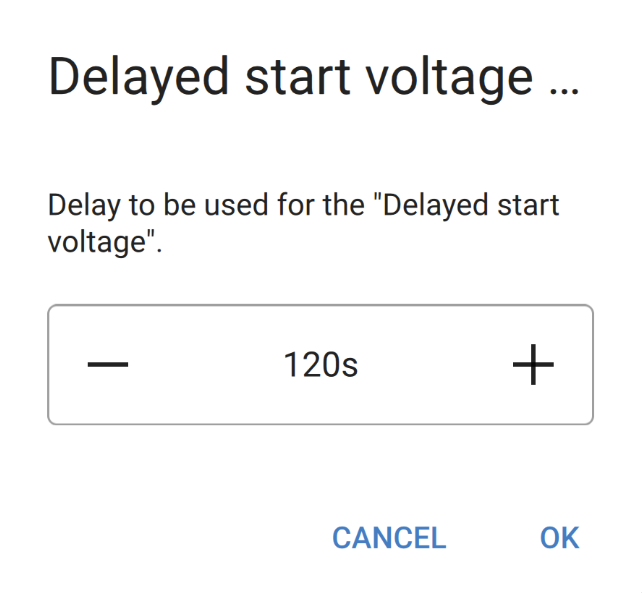

Atraso da tensão de arranque com atraso (tinício atraso): O tempo de recarga para a bateria de arranque durante o modo de tensão de início. Exemplo: Se a bateria de arranque consumir 150 A durante 5 s para ligar o motor, são consumidos ~0,2 Ah da bateria de arranque. Se, durante o ralenti do motor, o alternador apenas conseguir produzir 20 A, a recarga da bateria de arranque demora 150 A / 20 A x 5 s = 37,5 s.

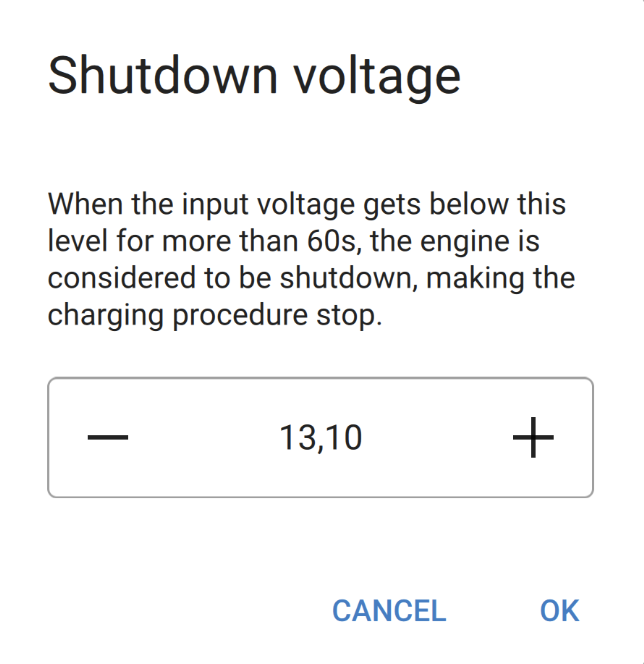

Tensão de desligamento (Vdesligamento): Este nível corresponde ao desligamento do motor. Isto mantém a bateria de arranque completamente carregada e proporciona uma histerese em relação o nível de início. A histerese deve ser suficiente para evitar que a VIN diminua até à Vdesligamento, o que resultaria numa redução da corrente de carga. A ação será tomada após tdesligamento terminar (1 minuto); isto permite realizar o carregamento durante condições temporárias de baixa tensão. Intervalo de definição para tensões de arranque e paragem: 9 V a 35 V

Os valores predefinidos dependem do tipo de alternador selecionado. Os valores são proporcionados como sistema de 12 V / sistema de 24 V.

Definição	Alternador inteligente	Alternador normal
Tensão de início (Vinício)	14 V / 28 V	14 V / 28 V
Tensão de início com atraso (Vinício (atraso))	13,3 V / 26,6 V	13,8 V / 27,6 V
Atraso da tensão de início com atraso (tinício atraso)	120 s	120 s
Tensão de desligamento (Vdesligamento)	13,1 V / 26,2 V	13,5 V / 27 V

Quando o carregador estiver desligado porque a deteção do motor desligado determinou que o motor não está a funcionar ou porque o bloqueio da tensão de entrada está ativo, é possível iniciar uma carga inversa de emergência na aplicação VictronConnect. Consulte Carga inversa de emergência.

Bloqueio da tensão de entrada

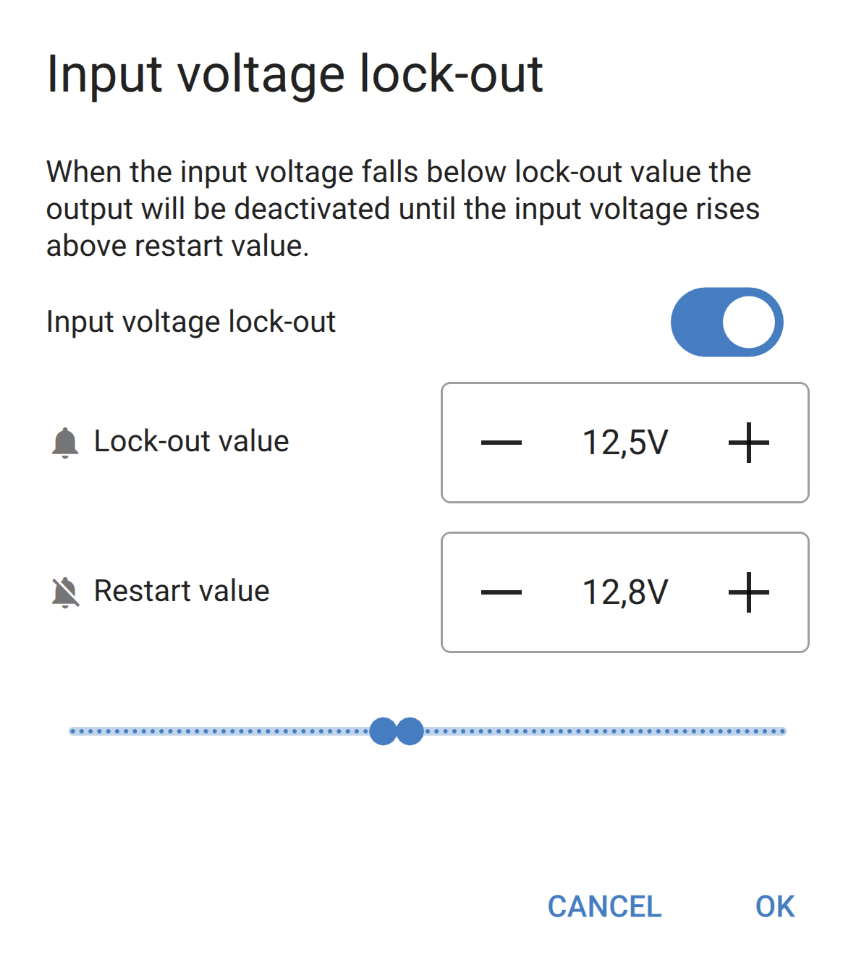

Configuração do bloqueio da tensão de entrada: O bloqueio da tensão de entrada é o nível mínimo que permite efetuar o carregamento; abaixo deste nível, o carregamento para imediatamente. Defeito (no modo carregador): bloqueio: 12,5 V/25 V; reinício: 12,8 V/25,6 V. Defeito (no modo de alimentação elétrica): bloqueio: 10,5 V/21 V; reinício: 12 V/24 V. Quando o «carregamento forçado» estiver ativado, a corrente será retirada da bateria de arranque se o motor não estiver a funcionar. Definir um nível de bloqueio muito baixo ou desativar o bloqueio da tensão de entrada pode resultar numa bateria de arranque esgotada.

Para definir o bloqueio da tensão de entrada, são importantes dois critérios: Tensão mínima do alternador: Um alternador inteligente pode funcionar com uma tensão de alternador muito baixa (< 12,5 V/25 V) p. ex., quando o veículo acelera. Carregar durante esta baixa tensão é permitido durante a tdesligamento conforme indicado na «sequência de deteção do motor desligado 3→4». Se o carregamento tiver de continuar ativado durante este período, o nível de bloqueio deve ser, pelo menos, inferior à tensão do alternador mínima. Nota: Quando o período de subtensão de entrada superar o tdesligamento, a deteção de desligamento do motor desativa o carregamento. Queda de tensão no cabo de entrada: Como na «sequência da deteção do motor desligado 1→3», VIN será diminuída por Vcabo. Quando a tensão do alternador diminuir rapidamente (alternador inteligente), o controlo da tensão necessita de algum tempo para reduzir a corrente de carga e manter a VIN em Vdesligamento. Durante este período de ajustamento, a VIN pode até ser inferior a Vbloqueio, o que ativa a proteção de subtensão e para o carregamento. Para evitar isto, a Vbloqueiodeve ser definida da seguinte forma: Vbloqueio ≤ Vdesligamento – Vcabo. Exemplo: Calcule a queda de tensão do cabo de entrada: Distância entre a bateria de partida e o carregador: 5 m Vdesligamento= 13,1 V. Calibre de cabo recomendado: 16 mm2 Resistência do cabo: ~1,1 mΩ / m @20 °C, portanto Rcabo = 1,1 mΩ x 10 m (2 x 5 m) = 11 mΩ Com uma corrente máxima de entrada de 50 A, isto resulta em: Vcabo = 11 mΩ x 50 A = 550 mV Vbloqueio ≤ Vdesligamento – Vcabo = 13,1 V – 550 mV= 12,55 V. As ligações do cabo, os fusíveis externos, a temperatura, etc., influenciam a resistência do cabo total.

4.4.7. Página de informação do produto

Ao clicar no botão no canto superior direito do menu Definições, é possível aceder ao ecrã de informações do produto:

O Produto mostra o Orion XS modelo.
O número de sériemostra o número de série da unidade.
O código PIN permite alterar o código PIN. Recomenda-se que isto seja feito de modo que as definições e as informações não sejam de acesso fácil.
O nomepersonalizado permite que altere um nome de produto personalizado ao seu gosto. Por defeito, o nome do produto “Orion XS” mais o número de série é visualizado.
firmwaremostra a versão do firmware atualmente instalada no dispositivo e também permite atualizar o carregador, se for necessário.
Bluetooth: O Bluetooth está ativado por predefinição e pode ser desativado, se for necessário. Para reativar o Bluetooth, consulte a secção "Como desativar e reativar o Bluetooth" no manual VictronConnect. Tenha em conta que a reativação do Bluetooth requer uma conexão da interface VE.Direct para USB entre o Orion XS e um PC, Mac ou dispositivo Android. Os dispositivos iOS, como o iPhone e o iPad, não suportam dispositivos USB em série.
Leitura imediata via Bluetooth: Utilize o cursor para desativar/ativar a leitura instantânea.
Detalhes da leitura instantânea: Visualiza o endereço MAC e a chave de encriptação para a unidade.

4.4.9. Modo de carregador - Ecrã de estado

Orion XS [número de série]ou um nome personalizado especificado confirma o dispositivo ligado.
Ícone de modo: indica o modo em que o Orion XS está a funcionar (neste caso, Modo de fonte de alimentação).
Estado do carregador: Carga inicial: Durante esta fase, o Orion XS proporciona a corrente de carga definida para carregar as baterias rapidamente. Quando a tensão da bateria atingir a definição da tensão de Absorção, o Orion XS solar ativa a fase de Absorção. Absorção: A partir desta fase, o Orion XS muda para o modo de tensão constante, no qual é aplicada uma tensão de absorção predefinida adequada ao tipo de bateria (consulte Modo de carregador - definições de bateria). Quando o tempo de Absorção tiver decorrido, o Orion XS ativa a fase de Flutuação. Flutuação: Durante esta etapa, a tensão de flutuação é aplicada à bateria para manter um estado totalmente carregado. Quando a tensão da bateria for inferior à tensão de flutuação durante pelo menos 1 min, será iniciado um novo ciclo de carga. Armazenagem: Durante esta fase, a tensão de armazenamento é aplicada à bateria. Se a bateria tiver sido ligada ao carregador da bateria durante mais de 48 h, a redução adicional da tensão de carregamento pode evitar a corrosão nas baterias de chumbo-ácido. Carga inversa de emergência: A bateria de arranque está a ser carregada com a bateria auxiliar, sendo apresentado o tempo restante. Durante uma carga inversa de emergência, as correntes de entrada e saída são apresentadas como valores negativos, indicando a direção inversa do fluxo de energia. Consulte Carga inversa de emergência. Bateria pronta: A carga inversa de emergência terminou e o motor pode ser ligado. O tempo que resta do período de estabilização é apresentado, após o qual o Orion XS retoma o funcionamento normal. Os outros estados possíveis, dependendo do sistema e das definições da bateria, são: Desligado (o motor não funciona ou outra razão), absorção repetida, equalização, equalização automática, BatterySafe, controlo externo (controlado por um BMS), modo de fonte de alimentação
Tensão de saída: Tensão medida nos terminais de saída do dispositivo.
Corrente de saída: Corrente medida nos terminais de saída do dispositivo.
Potência de saída: Potência de saída em watts.
Tensão de entrada: Tensão medida nos terminais de entrada do dispositivo.
Corrente de entrada: Corrente medida nos terminais de entrada do dispositivo.
Potência de entrada: Potência de entrada em watts.

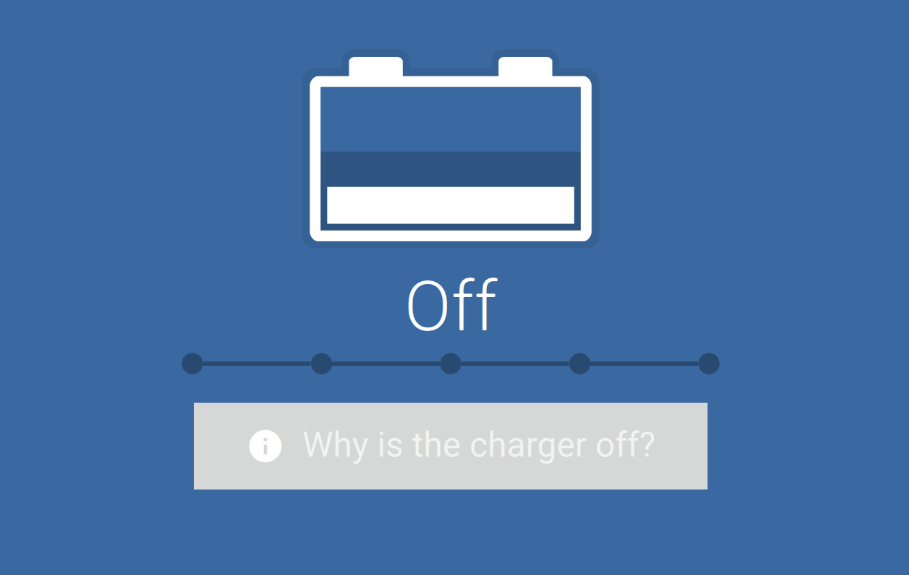

Porque o carregador está desligado?  Aparece por baixo do ícone da bateria e indica o motivo por que o Orion XS está desligado.

4.4.10. Modo de carregador - Ecrã de gráfico

Orion XS [número de série]ou um nome personalizado especificado confirma o dispositivo ligado.
Gráfico de estado do carregador:Indica o estado de carregamento atual do Orion XS e proporciona uma breve descrição do estado atual.

4.4.11. Ecrã de histórico

A página de histórico apresenta um resumo dos ciclos de carga dos 40 ciclos anteriores. Deslize o ecrã para a direita ou para a esquerda para mostrar qualquer um dos 40 ciclos. Cada coluna representa um ciclo. Tocar numa das barras revela mais informações sobre a duração e a corrente para cada um dos estados de carga. Outros itens são:
Estado
Decorrido
Carga: A corrente de carga acumulada
Manutenção: A corrente que mantém a bateria totalmente carregada durante a fase de flutuação ou armazenamento.
Tipo: Perfil da bateria utilizado
Vstart: A tensão mais baixa da bateria no início do ciclo de carga
Vend: A tensão mais baixa da bateria no fim do ciclo de carga
Tempo de funcionamento: Tempo de funcionamento acumulado Orion XS
Ciclos iniciados: Número de ciclos de carga iniciados
Ciclos completados: O número de ciclos de carga concluídos (deve ter atingido a fase da tensão de flutuação ou armazenamento)
Ah carregados: amperes por hora totais carregadas com dispositivo Orion XS

4.4.12. Ecrã de tendências

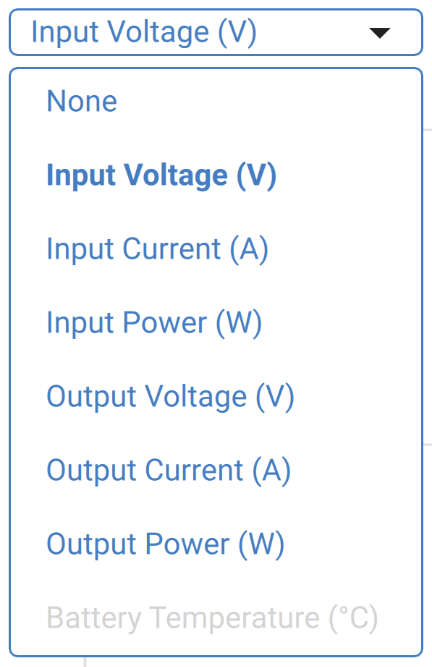

A aplicação VictronConnect permite apresentar os dados graficamente através do ecrã de tendências. O pré-requisito é que a aplicação VictronConnect esteja aberta e ligada ao Orion XS. Os dados não são armazenados permanentemente. Os seguintes parâmetros podem ser visualizados:
Tensão de entrada Corrente de entrada Potência de entrada Tensão de saída Corrente de saída Potência de saída Temperatura da bateria (apenas se for proporcionada por um dispositivo externo, por exemplo, um BMV através de uma rede VE.Smart).

4.4.13. Leitura instantânea em BLE

A aplicação VictronConnect permite visualizar os dados mais importantes do Orion XS (e de outros produtos inteligentes compatíveis) na página da Lista de Dispositivos sem precisar de se conectar ao produto. Isto inclui notificações visuais de advertências, alarmes e erros que permitem realizar um diagnóstico rapidamente. Consulte a secção Leitura Instantânea no manual VictronConnect para obter mais informação e aprender a configurá-la.

A vantagem é:

Melhor alcance que uma ligação «Bluetooth» normal Não é necessário ligar ao produto Smart Os dados mais importantes num relance Dados encriptados.

Quando o Orion XS está ligado ao dispositivo GX através da sua porta VE.Direct, também pode ser monitorizado e ligado/desligado através da consola remota de um dispositivo GX ou do portal VRM. Para isto são necessários os seguintes requisitos:

Configuração

Conecte o Orion XS ao dispositivo GX com um cabo VE.Direct. Depois aparece automaticamente na lista de dispositivos GX.

Monitorização

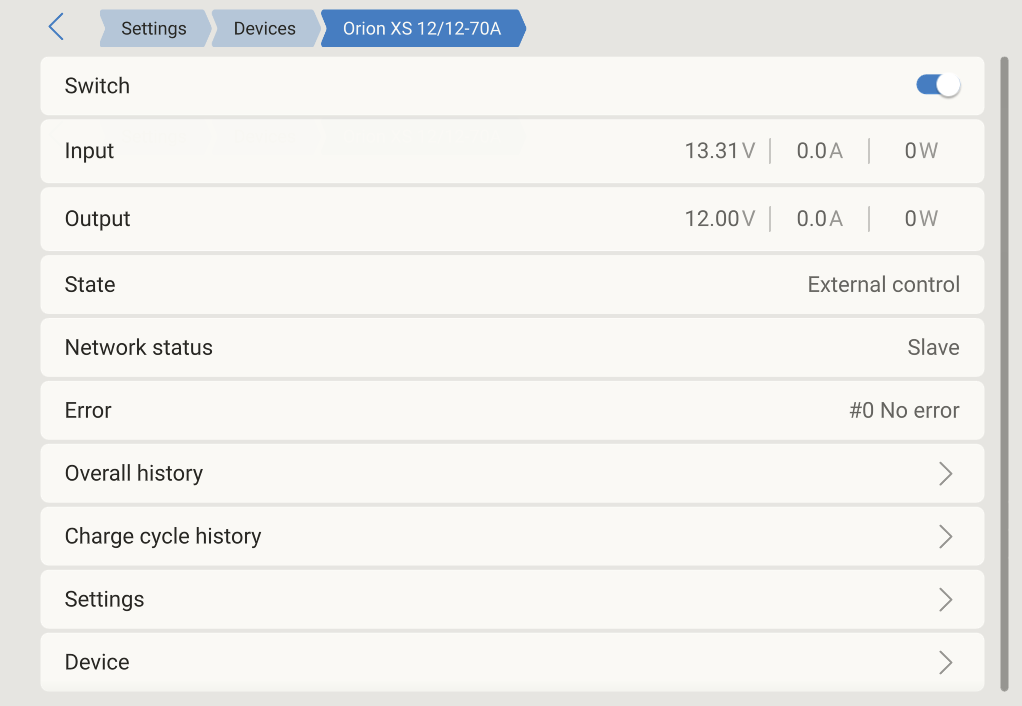

Para aceder à página de detalhes do Orion XS, toque em Orion na lista de dispositivos. A página de detalhes oferece as seguintes opções:

Comutador: Liga e desliga o Orion XS. Dependendo da configuração realizada na VictronConnect, o carregador ou o modo de fonte de alimentação serão iniciados.
Entrada: Mostra a tensão, a corrente e a potência de entrada medidas nos terminais de entrada.
Saída: Mostra a tensão, a corrente e a potência de saída medidas nos terminais de saída.
Estado: Apresenta o estado atual do carregador ou do modo da fonte de alimentação. Os estados possíveis, dependendo do modo de dispositivo e das definições, são: Desligado (motor não funciona ou outro motivo, verifique o motivo de desligamento na VictronConnect), carga inicial, absorção, flutuação, armazenamento, absorção repetida, equalização, equalização automática, BatterySafe, controlo ext. (controlado por um BMS), fonte de alimentação.
Estado da rede: Pode ser Escravo se for controlado pelo DVCC ou dispositivo autónomo se não for controlado pelo DVCC.
Erro: Se o Orion XS estiver num estado de erro, o código de erro vai ser apresentado aqui.

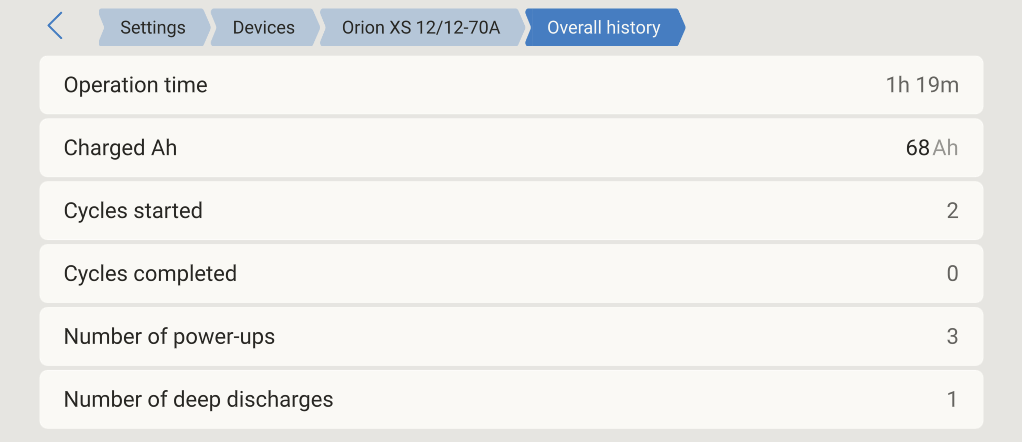

Histórico geral: Oferece uma visão geral do tempo de funcionamento, o número de ciclos de carga, os Ah carregados, etc.

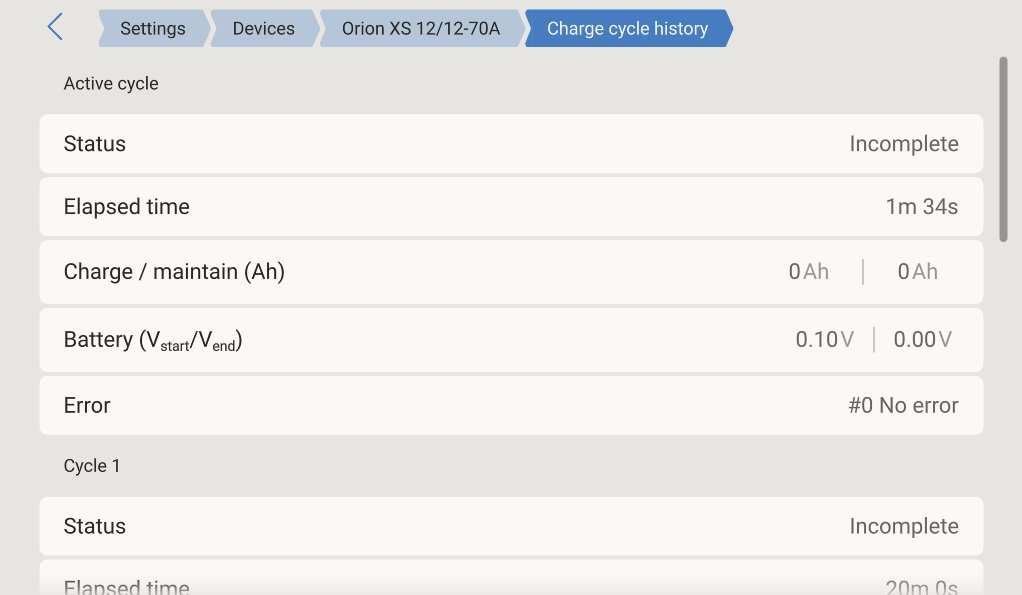

Histórico de ciclos de carga: Oferece uma visão geral dos últimos 30 ciclos de carga.

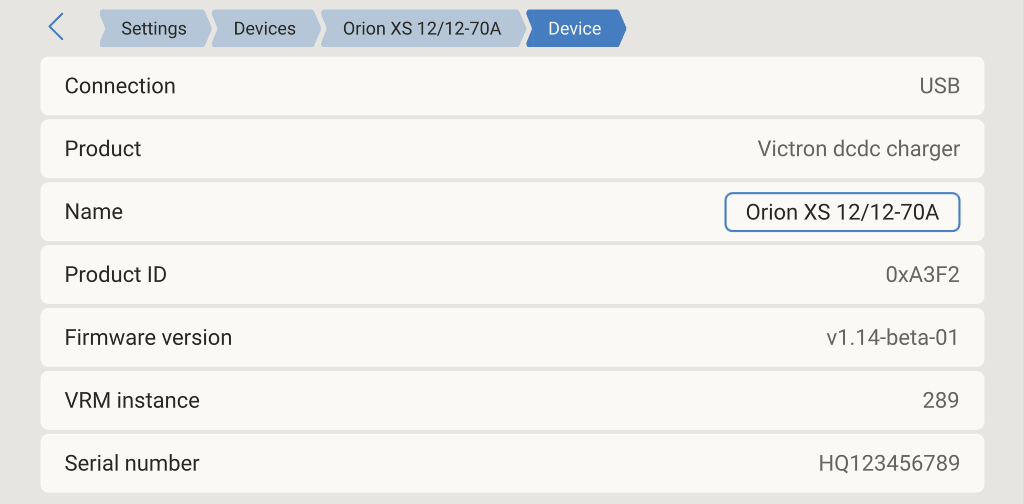

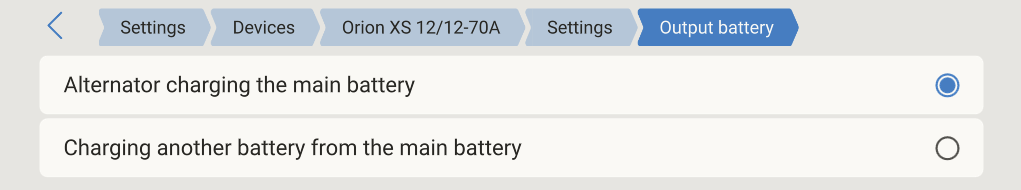

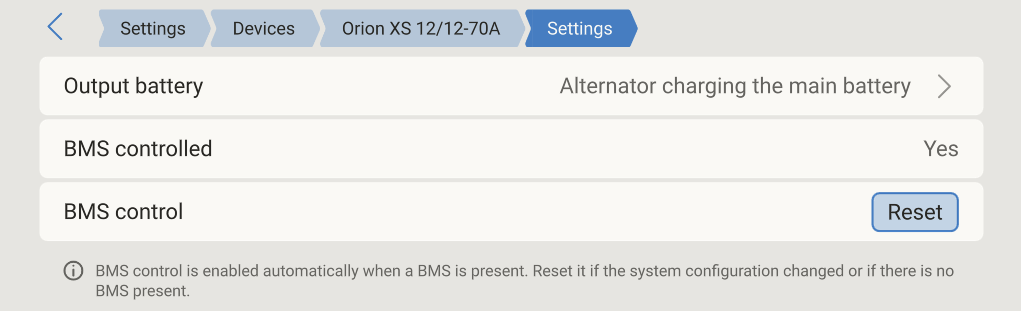

Definições: Proporciona acesso a um submenu que permite configurar a aplicação do Orion XS. Bateria principal com carregamento do alternador - Selecione quando o Orion XS for utilizado para carregar a bateria principal a partir de um alternador. Quando estiver selecionado, será apresentado um mosaico da origem de carregamento adicional na visão geral gráfica. Carregar outra bateria a partir da bateria principal - Selecione quando o Orion XS carregar uma bateria secundária (serviço) a partir da bateria principal. Controlo por BMS - Indica se o Orion XS está a ser controlado por um Sistema de Gestão da Bateria (BMS). Controlo de BMS – Reinicia a deteção do controlo de BMS. Utilize Reiniciar se a configuração do sistema tiver sido alterada ou se um BMS não estiver presente, mas o dispositivo continua num modo controlado por BMS. Dispositivo: Proporciona informações adicionais sobre o dispositivo e permite atribuir um nome personalizado.

Com a rede VE.Smart Networking, a deteção remota da tensão, da temperatura e da corrente da bateria pode ser adicionada ao seu Orion XS emparelhado com um sensor de bateria como um BMV, SmartShunt ou Smart Battery Sense. O Orion XS vai receber as informações disponíveis da bateria e utilizar estes dados para otimizar os parâmetros de carga.

A corrente da bateria detetada permite definir a corrente de cauda, enquanto a temperatura da bateria é utilizada para compensar e proteger a tensão da temperatura.

A tensão da bateria detetada permite compensar as quedas de tensão nos cabos de bateria. A compensação da queda de tensão origina uma falta de correspondência entre a tensão medida no conector Orion XS e nos terminais da bateria:

V_{OrionXSconector} = V_bateria + V_{compensação}

Efeitos quando a bateria está desligada

Desligar a bateria leva à perda da ligação física entre o carregador e o dispositivo de deteção remota. O carregador não sabe que a bateria está desligada e aumenta a tensão de saída para compensar a diferença de tensão. Neste caso, a tensão de saída irá aumentar até atingir o nível de saturação (2 V). Por exemplo, com uma V_bateria=12,6 V, a tensão de saída (V_conector) satura em 14,6 V.

Embora não haja um problema em que o Orion XS produza uma tensão superior, pode surgir confusão na análise dos níveis de tensão num sistema e na sua comparação com as leituras do dispositivo VictronConnect/GX. Portanto, durante uma análise, certifique-se de que realiza todas as ligações físicas necessárias.
