4. Instalação
4.1. Localização do inversor
Para assegurar um funcionamento sem problemas, o inversor deve ser usado em locais com os seguintes requisitos: a) Evitar o contacto com a água. Não expor o inversor à chuva, nem à humidade. b) Não posicionar a unidade sob a luz solar direta. A temperatura do ar ambiente deve variar de -20 ºC a 40 ºC (humidade < 95 % sem condensação). c) Não obstruir o fluxo de ar em redor do inversor. Deixe um espaço de, pelo menos, 30 cm sobre e sob o inversor e, de preferência, instale-o direito e na vertical. Se a unidade aquecer demasiado, irá desligar-se. Quando tiver atingido uma temperatura segura, reinicia-se automaticamente. | |
Este produto produz tensões potencialmente perigosas. Apenas deve ser instalado sob a supervisão de um instalador qualificado adequado com formação apropriada e com o cumprimento dos requisitos locais. Contacte a Victron Energy para obter mais informação e a formação necessária. | |
Uma temperatura ambiente excessivamente elevada provoca: · Vida útil reduzida. · Corrente de carga reduzida. · Menor capacidade máxima ou paragem do inversor. Nunca coloque o aparelho diretamente sobre as baterias de chumbo-ácido. A unidade pode ser montada na parede. Dispõe de dois orifícios e de um gancho na parte posterior da caixa para a instalação mural. O dispositivo deve ser instalado verticalmente para um arrefecimento ótimo. | |
Por motivos de segurança, este aparelho deve ser instalado num ambiente resistente ao calor. Deve evitar produtos químicos, elementos sintéticos, cortinas ou outros produtos têxteis na sua proximidade. |
Procure que a distância entre o aparelho e a bateria seja a menor possível para minimizar a perda de tensão pelos cabos.
4.2. Requisitos da bateria e do terminal da bateria
Para aproveitar toda a capacidade do equipamento, deve utilizar baterias com uma capacidade suficiente e cabos de bateria de secção adequada. A utilização de baterias ou de cabos de bateria subdimensionados vai originar:
Redução da eficiência do sistema,
Desligamentos ou alarmes do sistema desnecessários,
Danos permanentes no sistema.
Consulte os requisitos MÍNIMOS da bateria e do cabo na tabela.
Modelo | 450/100 | |
---|---|---|
Capacidade da bateria chumbo-ácido | 200 Ah | |
Capacidade da bateria (lítio) | 50 Ah | |
Fusível CC recomendado | 125 A - 150 A | |
Secção mínima (mm2) para os terminais de ligação positivo e negativo | 0 - 2 m | 35 mm2 |
2 - 5 m | 70 mm2 |
Atenção
Consulte as recomendações de fabrico da bateria para garantir que as baterias são compatíveis com a corrente de carga total do sistema. Deve determinar a dimensão da bateria depois de consultar o seu projetista do sistema.
Utilize uma chave de tubos isolada para evitar um curto-circuito na bateria. Binário máximo: 14 Nm Evite um curto-circuito dos cabos da bateria. |
Desaperte os dois parafusos da parte inferior da caixa e remova o painel de manutenção.
Ligue os cabos da bateria.
Aperte bem as porcas para que a resistência de contacto seja mínima.
4.3. Configuração da série solar
O modelo Multi RS Solar de localizador duplo deve manter as entradas de localizador individuais isoladas entre si. Isto significa uma série PV solar por entrada; não tente conectar a mesma série a várias entradas do localizador.
Atenção
A tensão nominal máxima do carregador solar é de 450 V. Um evento de sobretensão PV irá danificar o carregador solar. Estes danos não são cobertos pela garantia.
Se o painel fotovoltaico estiver localizado em ambientes mais frios, pode produzir mais que a Voc nominal. Utilize o dimensionador MPPT na página de produto do carregador solar para calcular esta variável. Como regra geral, mantenha uma margem de segurança adicional de 10 %.
A corrente de entrada máxima para cada localizador são 18 A.
As entradas do MPPT PV são protegidas contra a polaridade invertida para uma corrente de curto-circuito máxima de 20 A para cada localizador.
Atenção
Embora seja funcional com a instalação correta, ATENÇÃO que a garantia do produto será anulada se uma série PV com uma série com uma corrente de curto-circuito superior a 20 A for conectada com a polaridade invertida.
Cuidado
O modelo Multi RS Solar de localizador duplo deve manter as entradas de localizador individuais isoladas entre si. Isto significa uma série PV solar por entrada; não tente conectar a mesma série a várias entradas do localizador.
Quando o MPPT muda para a fase de flutuação, reduz a corrente de carga da bateria aumentando a tensão do Ponto de Potência PV.
A tensão de circuito aberto máxima da série PV deve ser inferior a oito vezes a tensão de bateria mínima em flutuação.
Por exemplo, se uma bateria tiver uma tensão de flutuação de 54,0 V, a tensão de circuito aberto máxima da série conectada não pode superar 432 V.
Quando a tensão da série exceder este parâmetro, o sistema emitirá um erro de “Proteção de Sobrecarga” e desliga-se.
Para corrigir esta situação, pode aumentar a tensão de flutuação da bateria ou reduzir a tensão de PV removendo painéis PV da série para repor os valores especificados da tensão.
4.3.1. Configuração PV exemplificativa Multi RS Solar
Aviso
Este é um exemplo de uma configuração da série. A decisão da configuração de série específica, o dimensionamento e o projeto do seu sistema devem ser realizados depois de consultar o projetista do sistema.
Tipo de painel | VOC | Vmpp | Isc | Impp | # de painéis | Tensões máximas da fileira | Potência total |
---|---|---|---|---|---|---|---|
Victron 260 W (60 célula) | 36,75 V | 30 V | 9,30 A | 8,66 A | #1 - 8 #2 - 8 | 304 V | 4160 W |
4.4. Aterramento do MPPT, deteção das anomalias de isolamento no módulo PV e notificação do alarme de anomalia de terra
O RS irá verificar se existe um isolamento resistivo suficiente entre PV+ e GND e PV- e GND.
Em caso de resistência abaixo do limiar (o que indica uma anomalia de terra), a unidade suspende o carregamento e visualiza o erro.
Se for necessário um alarme sonoro e/ou uma notificação de correio eletrónico, então deve conectar também um dispositivo GX (como o Cerbo GX). As notificações de correio eletrónico requerem a configuração de uma ligação de Internet para o dispositivo GX e de uma conta VRM.
Os condutores positivo e negativo da série PV devem ser isolados da terra.
Aterre a estrutura da série PV de acordo com os requisitos locais. O terminal de terra no chassi deve ser conectado ao aterramento comum.
O condutor do terminal de terra no chassi da unidade para aterramento deve ter, pelo menos, a secção transversal dos condutores utilizados para a série PV.
Quando for indicada uma avaria de isolamento da resistência PV, não toque em quaisquer peças metálicas e contacte imediatamente um técnico qualificado para inspecionar o sistema.
Os terminais de bateria estão isolados galvanicamente da série PV. Isto assegura que não existe uma fuga das tensões da série PV para as baterias numa condição de avaria.

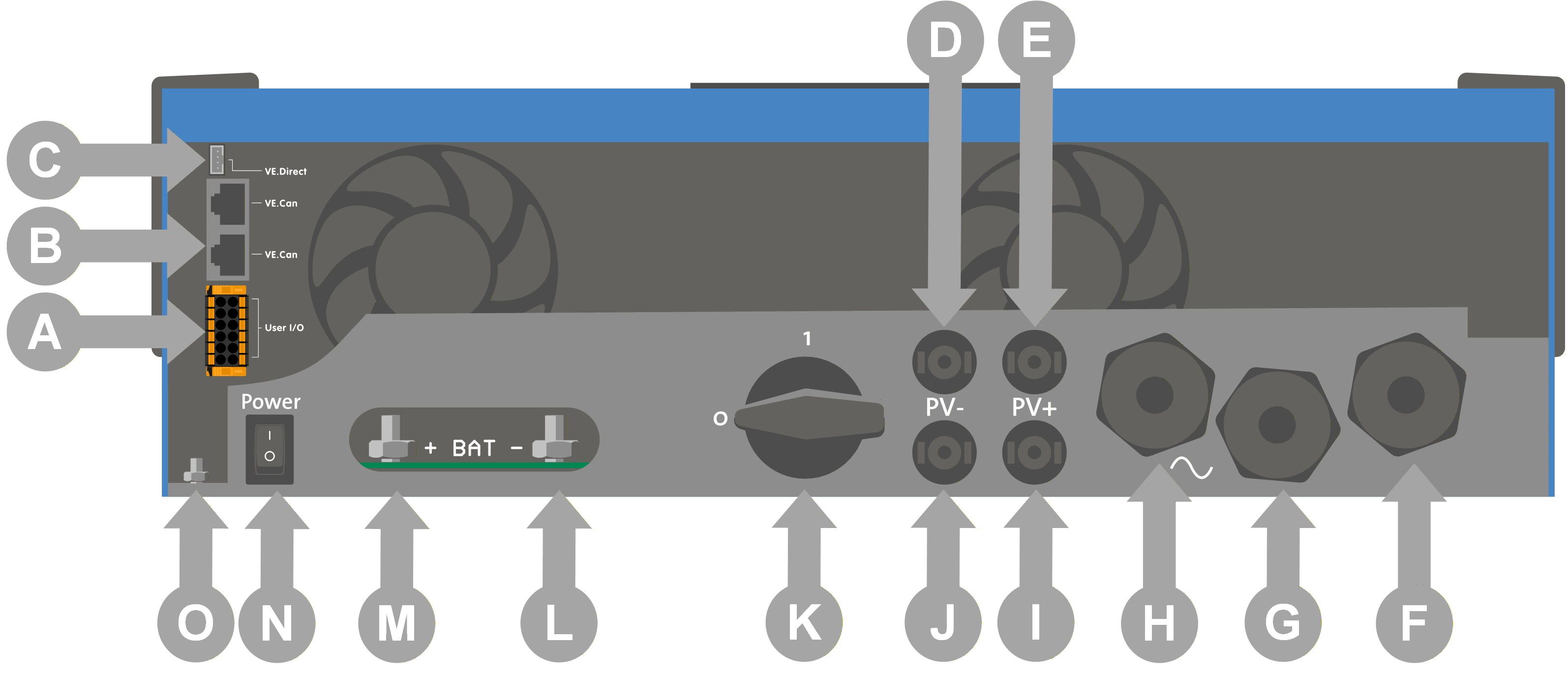

4.5. Sequência de ligação do cabo
Primeiro: Confirme a polaridade correta da bateria; ligue a bateria.
Segundo: se for necessário, ligue o dispositivo de ligar / desligar remoto e o relé programável e os cabos de comunicação.
Terceiro: Confirme a polaridade correta do PV e depois ligue a série solar (se a ligação for realizada com a polaridade invertida, a tensão de PV irá diminuir e o controlador aquecer, mas a bateria não será carregada).

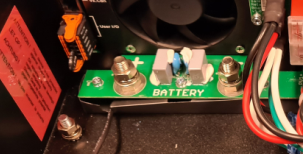

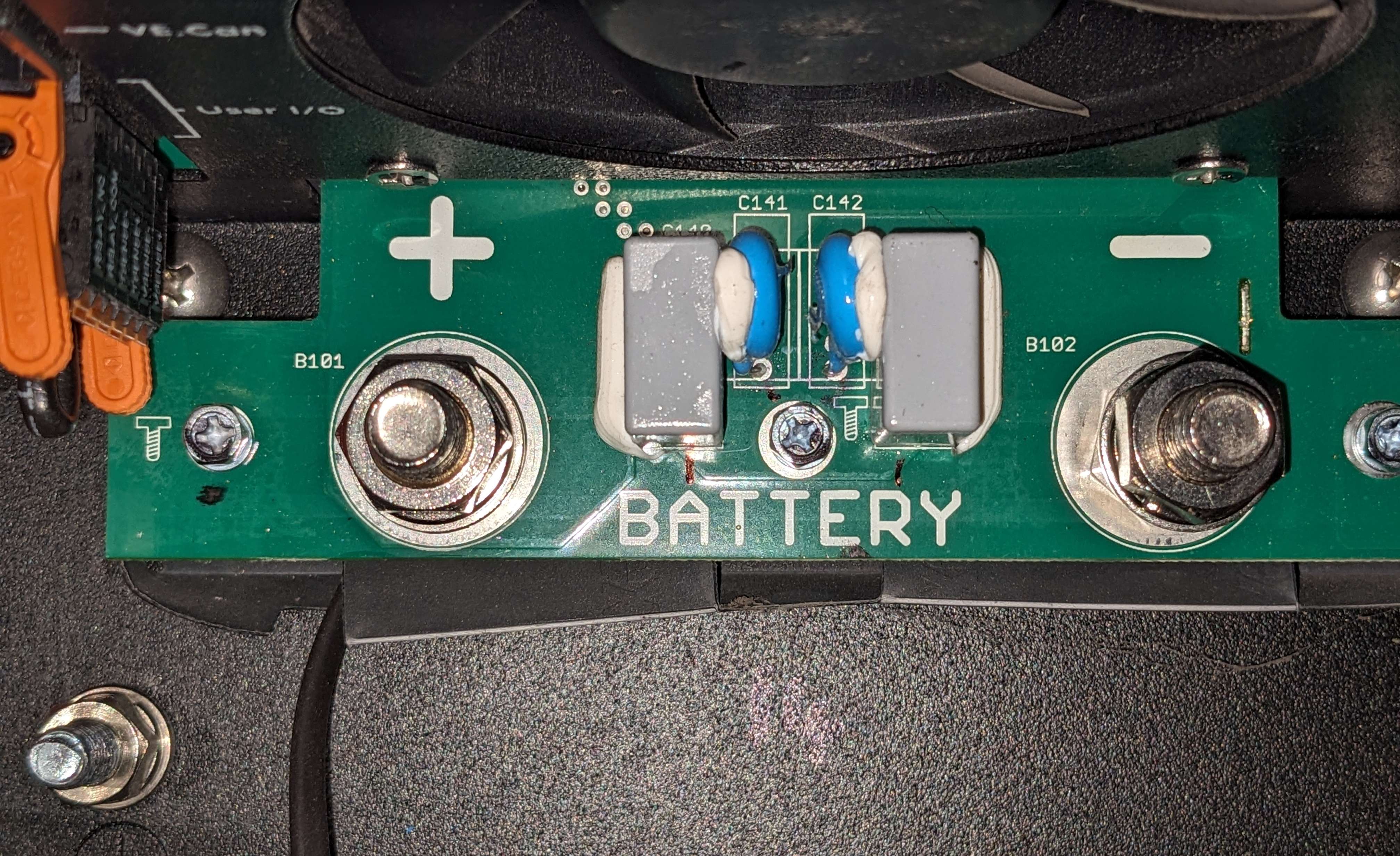

4.6. Procedimento de ligação da bateria
Para ligar os cabos da bateria faça o seguinte:
Atenção
Utilize uma chave de tubos isolada para evitar um curto-circuito na bateria. Evite um curto-circuito dos cabos da bateria.
Atenção
Cuidado e atenção específicos devem ser tomados ao fazer as ligações da bateria. A polaridade correta deve ser confirmada com um multímetro antes da ligação. Ligar uma bateria com polaridade incorreta destruirá o dispositivo e não é coberto pela garantia.
Desaperte os dois parafusos da parte inferior da caixa e remova o painel de manutenção.
Ligue os cabos da bateria. Primeiro o cabo - e, em seguida o +. Esteja ciente de que pode haver uma faísca ao fazer as ligações da bateria.
Aperte as porcas com os torques prescritos para que a resistência de contacto seja mínima.

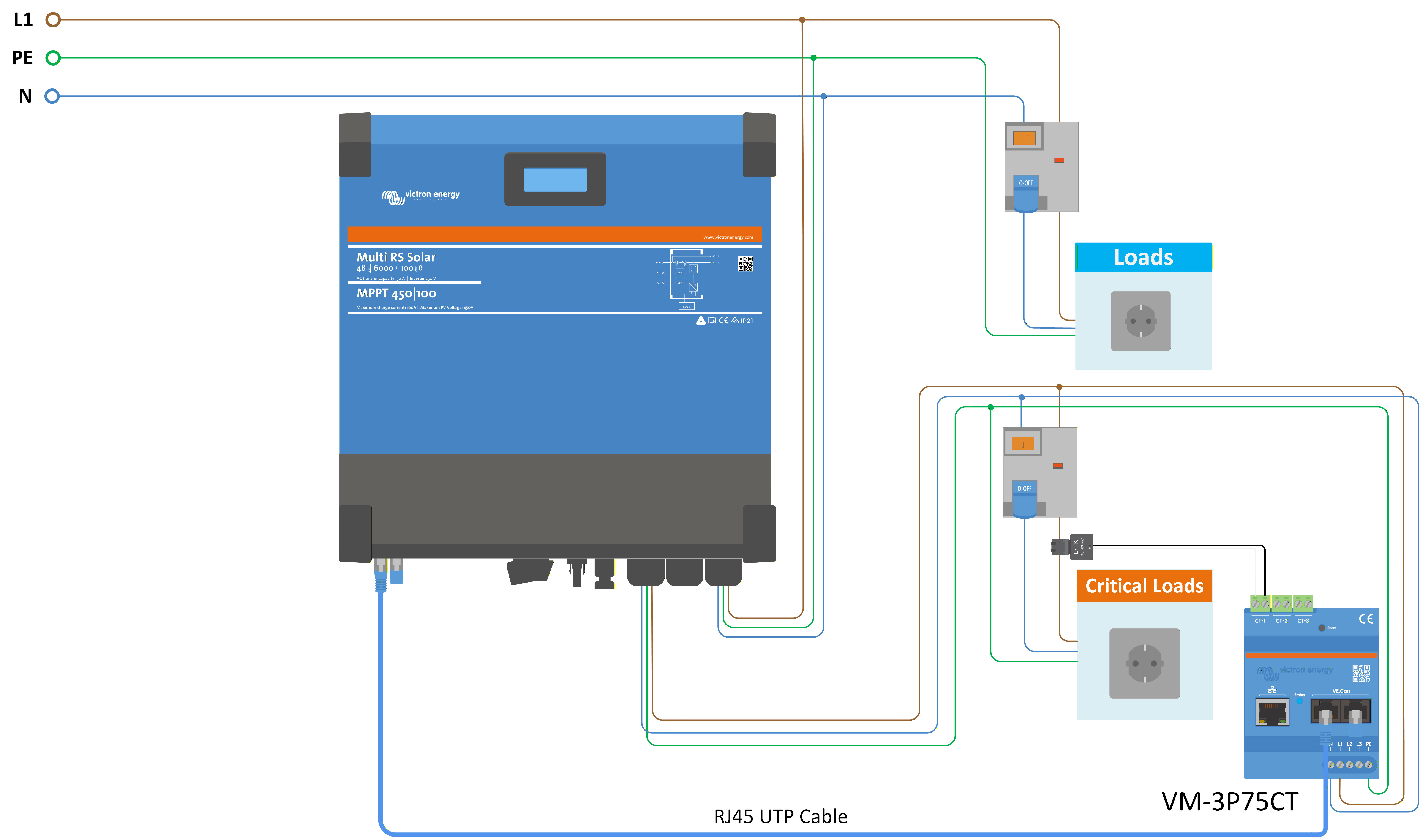

4.7. Ligação dos cabos CA
Atenção
Este produto é um dispositivo de classe de segurança I (fornecido com terminal de ligação à terra para segurança). Os terminais de entrada e/ou saída CA e/ou a ligação à terra da parte interior devem possuir uma tomada de terra permanente por motivos de segurança.Consulte o Apêndice A.
Numa instalação fixa, uma ligação à terra permanente pode ser assegurada através do cabo de ligação à terra da entrada CA. De contrário, a caixa deve estar ligada à terra.
Este produto dispõe de um relé de ligação à terra (relé H, consulte o Apêndice B) que liga automaticamente a saída do Neutro à caixa se não houver alimentação CA exterior disponível. Se houver alimentação CA exterior, o relé de ligação à terra H abre-se antes de o relé de segurança fechar. Desta forma, garante o correto funcionamento do disjuntor para as perdas à terra que está ligado à saída.
Numa instalação móvel (por exemplo, com uma tomada de corrente de cais), a interrupção da ligação do cais também corta a ligação à terra. Neste caso, a caixa do aparelho deve ser ligada ao chassi (do veículo) ou ao casco ou placa de aterramento (da embarcação). Num barco, a ligação direta ao terminal de terra do cais não é recomendável devido ao potencial de corrosão galvânica. A solução é utilizar um transformador de isolamento.

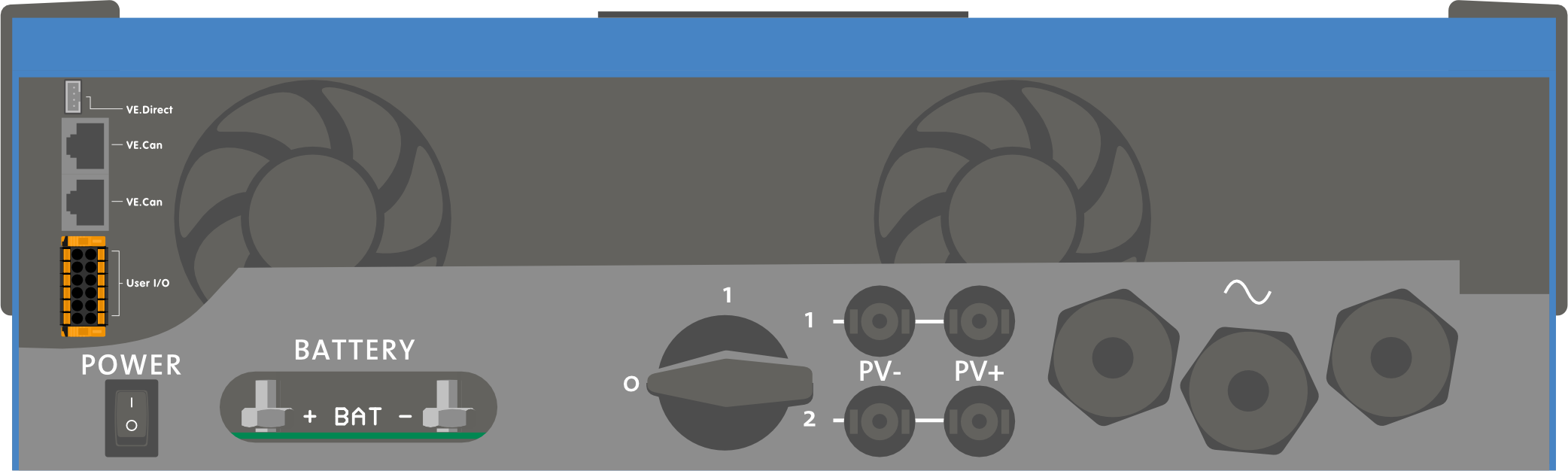

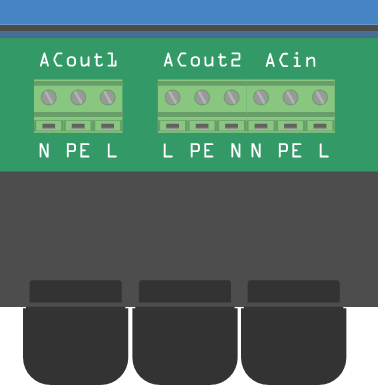

Os blocos de terminal encontram-se na placa de circuito impresso. Consulte o Apêndice A.
Não inverta o neutro e a fase ao ligar o CA.
O inversor NÃO proporciona isolamento galvânico completo entre a entrada CC PV e a saída CA. Portanto, é possível que a tensão CC e a corrente das ligações CC PV possam ser detetadas no lado CA.
O isolamento galvânico completo é proporcionado entre a CC do PV e a CC da Bateria.
AC-out-1 O cabo de saída CA pode ser ligado diretamente ao bloco de terminais «AC-out». Da esquerda para a direita: «N» (neutro) - «PE» (terra) - L» (fase). Com a função PowerAssist, o Multi consegue adicionar até 6 kVA (isto é, 6000 / 230 = 26 A) à saída em períodos de grande procura de potência. The Multi RS can provide throughput of up to 50 A to the loads. The AC input relays are limited to 50 A (Multi RS - 2 tracker), and the inverter can contribute up to 25 A continuous at best conditions (when it gets hotter this figure will be reduced). . Binário: 1,2 Nm
Atenção
Os terminais de saída CA devem ser protegidos por um fusível ou por um disjuntor de 50 A ou inferior, utilizando um cabo com uma secção suficiente. Um disjuntor de fuga de terra pode ser adicionalmente necessário para cumprir a legislação local.
AC-out-2 Há uma segunda saída que desliga a carga em caso de funcionamento apenas com bateria. Nestes terminais deve ligar um equipamento que funcione apenas se houver tensão CA em AC-in-1, por exemplo uma caldeira elétrica ou um ar condicionado. A carga do AC-out-2 é desligada imediatamente quando o inversor/carregador passa para o funcionamento com bateria. Quando a alimentação CA estiver disponível em AC-in-1, a carga em AC-out-2 também será reconectada imediatamente. Binário: 1,2 Nm.
AC-in O cabo de entrada CA deve ser ligado ao bloco de terminal «AC–in». Da esquerda para a direita: «N» (neutro) - «PE» (terra) - «L» (fase ativa)A entrada CA deve ser protegida por um fusível ou por um disjuntor magnético de 50 A ou inferior, utilizando um cabo com uma secção suficiente. Se a alimentação CA de entrada tiver um valor nominal inferior, o fusível ou o disjuntor magnético devem ser dimensionados em conformidade.Binário: 1,2 Nm.
4.8. VE.Direct
Pode ser utilizada na ligação de um computador de mesa / portátil para configurar o inversor com um acessório VE.Direct para USB. Também pode ser utilizada para ligar um Victron GlobalLink 520 que permite monitorizar os dados de forma remota.
Não se esqueça de que a porta VE.Direct no Multi RS Solar não pode ser utilizada para conectar um dispositivo GX, devendo ser utilizada a ligação VE.CAN em alternativa.

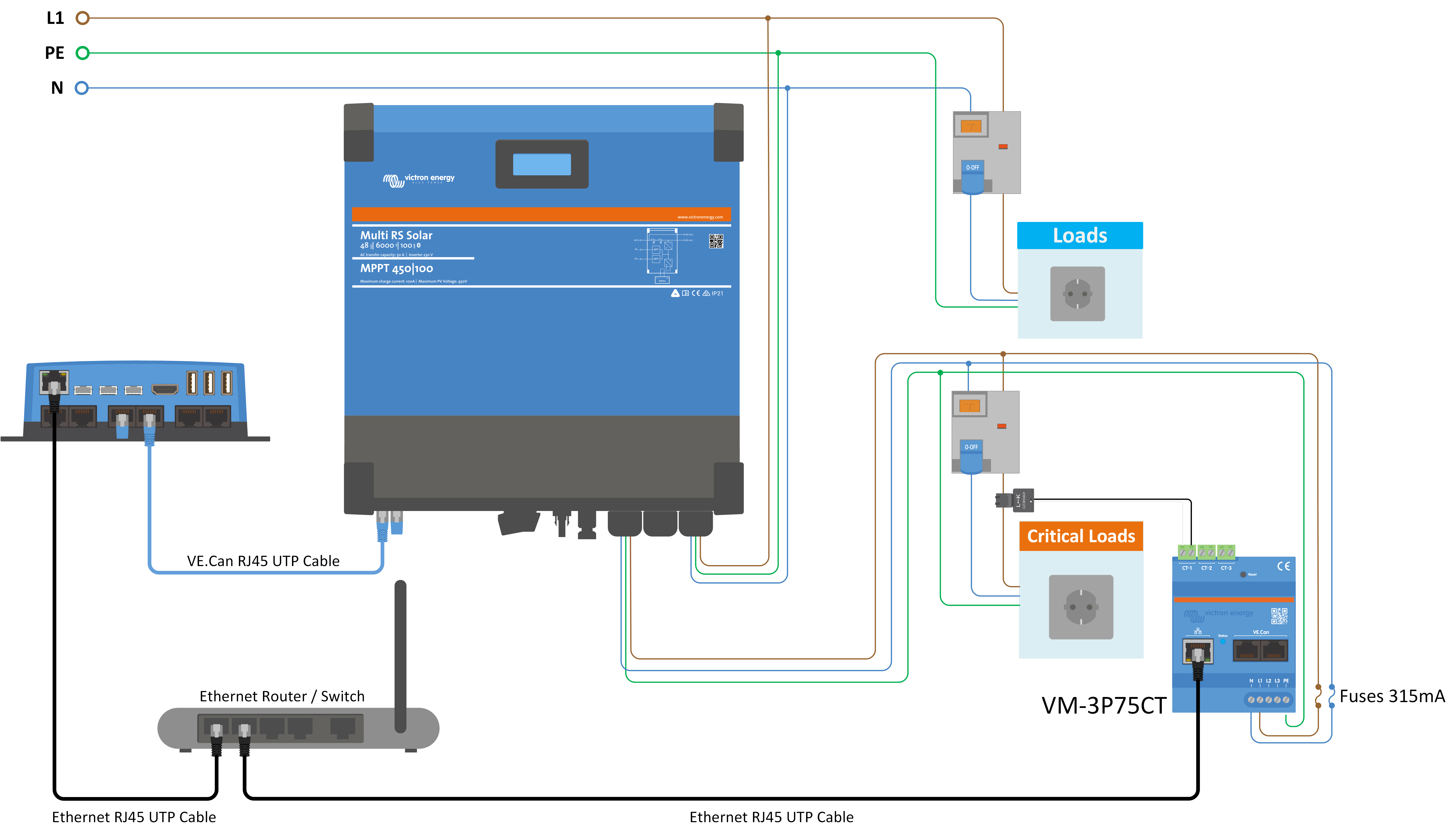

4.9. VE.Can
Utilizada para ligar a um dispositivo GX e/ou comunicações em «daisy chain» a outros produtos compatíveis com o VE.Can, como a gama VE.Can MPPT.
4.10. Bluetooth
Utilizado para conectar o dispositivo através de VictronConnect para a configuração.
Tenha em conta que esta «interface» Bluetooth não é compatível com o Rede VE.Smart (ou seja, o sensor Smart Battery).
4.11. E/S do utilizador

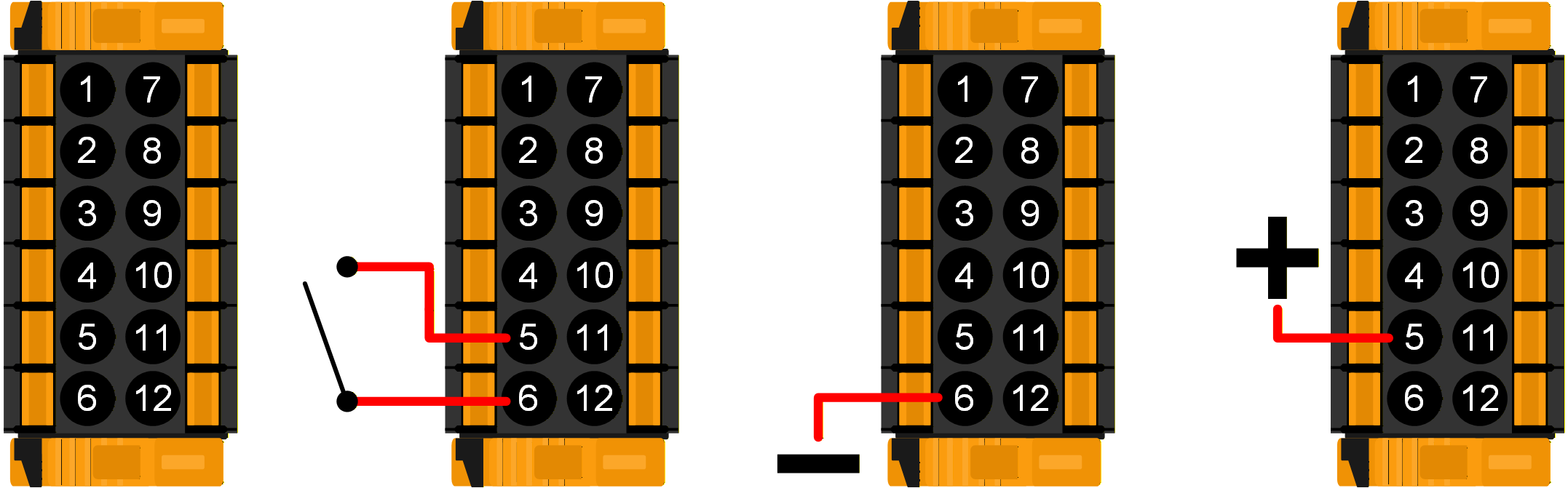

4.11.1. Conector do ligar/desligar remoto
O conector do ligar/desligar remoto tem dois terminais: «L Remoto» e «H Remoto».
O Multi RS Solar é fornecido com os terminais do conector de ligar/desligar remoto conectados entre si por um cabo.
Para que o conector remoto fique operacional, o interruptor principal de ligar/desligar no Multi RS Solar deve ser colocado em «On» (ligar).
O conector do ligar/desligar remoto tem dois modos operacionais diferentes:

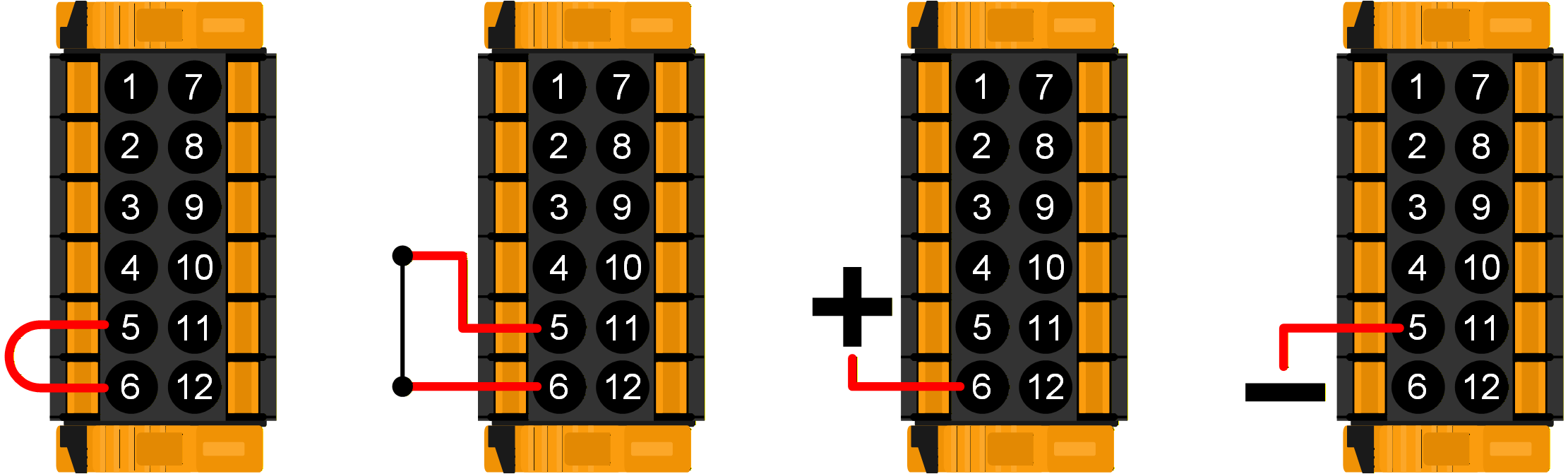

Modo ligar/desligar (predefinido):
A função predefinida do conector de ligar/desligar remoto é ativar ou desativar a unidade à distância.
A unidade é ativada se o «L Remoto» e o «H Remoto» estiverem conectados entre si (por meio de interruptor remoto, relé ou cabo de ligação).
A unidade é desativada se o «L Remoto» e o «H Remoto» não estiverem ligados entre si, mas antes em flutuação livre.
A unidade é ativada se o «H Remoto» estiver ligado ao positivo da bateria (VCC).
A unidade é ativada se o «L Remoto» estiver ligado ao negativo da bateria (GND).

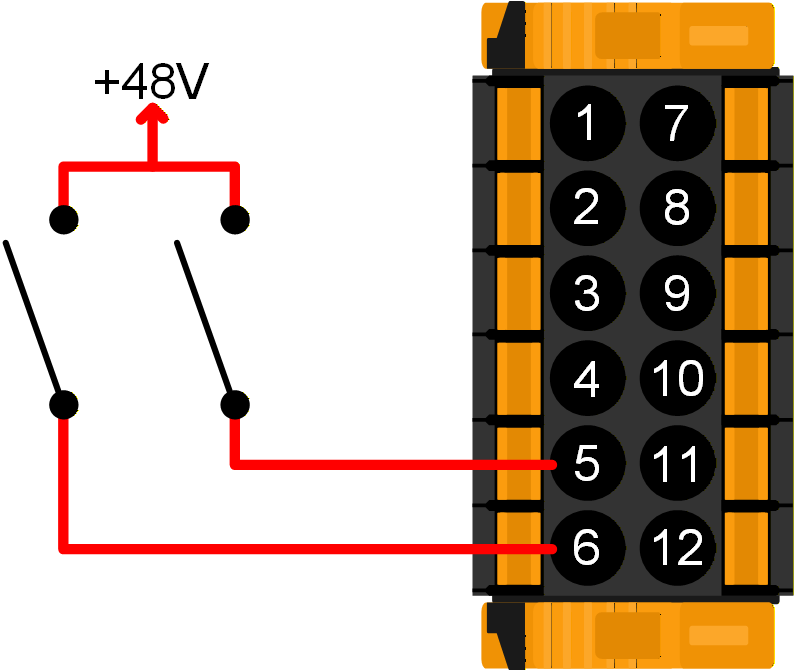

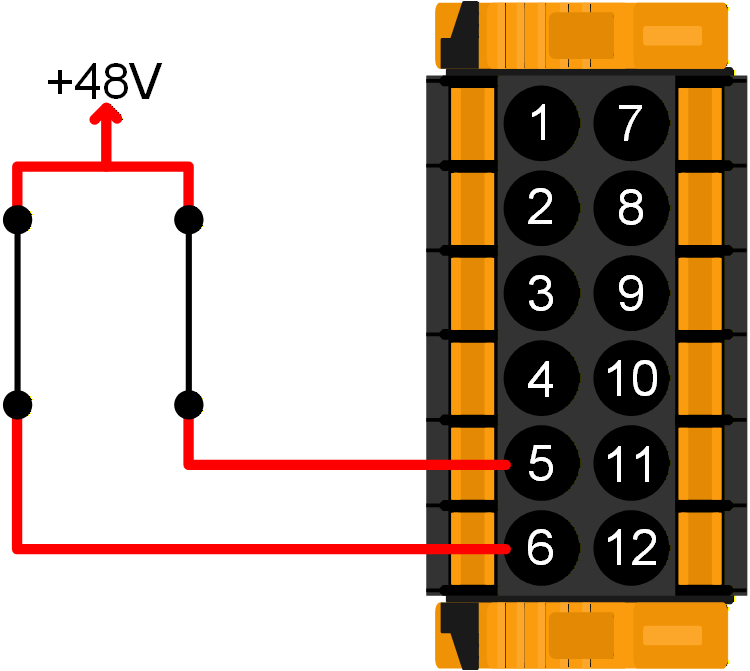

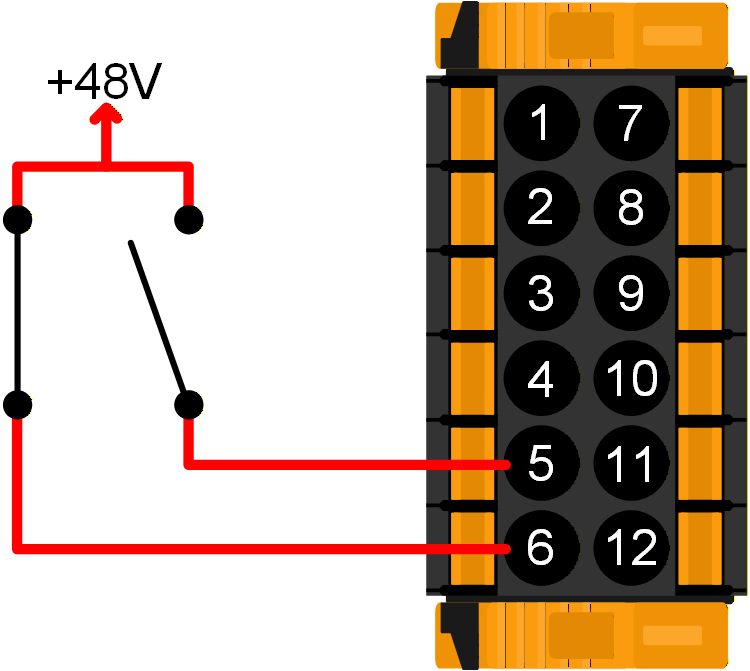

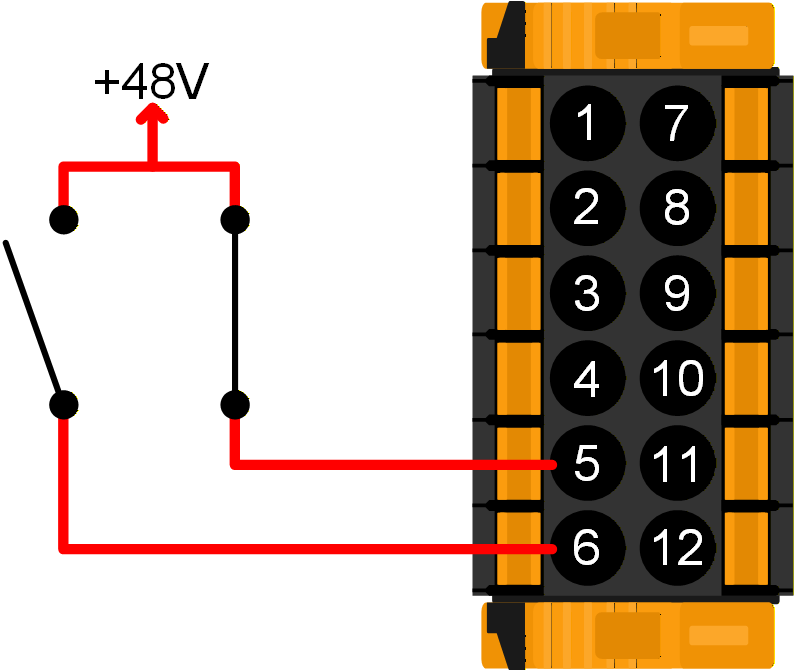

Modo BMS de dois cabos:
Esta função pode ser ativada na aplicação VictronConnect. Aceda a «Definições da bateria» e depois ao «Modo remoto». (Consultar imagem anexada)
Configure o modo remoto de «ligar/desligar» como «BMS de dois cabos».
Neste modo, o sinal de «carga», de «desligamento da carga» ou de «autorização de descarga» e os sinais de «carregador», «desligamento de carregador» ou «autorização de carga» de um BMS de bateria de lítio Victron são utilizados para controlar a unidade. Desligam respetivamente o inversor se a descarga não estiver autorizada e o carregador solar se o carregamento não for autorizado pela bateria.
Ligue o terminal do BMS «carga», «desligamento de carga» ou «autorização de descarga» ao terminal «H Remoto» do Inversor RS Smart.
Ligue o terminal do BMS «carregador», «desligamento de carga» ou «autorização de carga» ao terminal «L Remoto» do Inversor RS Smart.

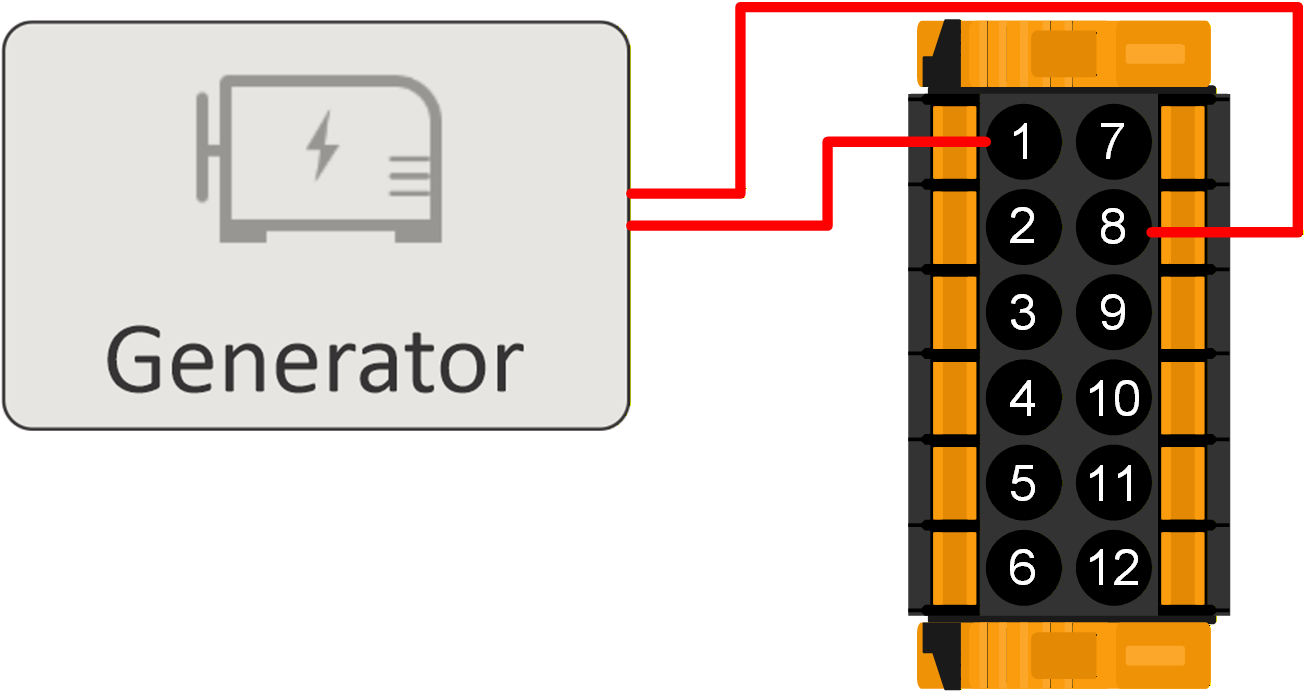

4.11.2. Relé programável
Relé programável que pode ser configurado como alarme geral, subtensão CC ou sinal de arranque para o gerador. Capacidade nominal CC: 4 A até 35 VCC e 1 A até 70 VCC

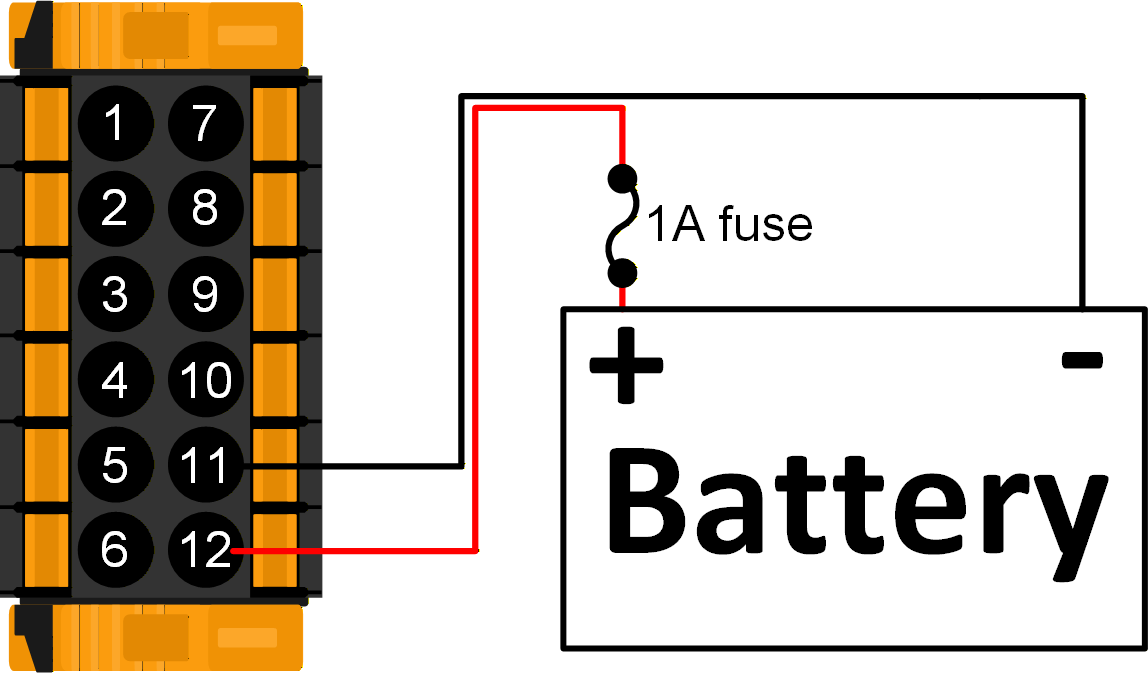

4.11.3. Sensor de tensão
Para compensar as eventuais perdas por cabo durante o carregamento, pode ligar duas sondas diretamente na bateria ou nos pontos de distribuição positivos e negativos. Utilize um cabo com uma secção de 0,75 mm².
Durante o carregamento da bateria, o carregador compensa a queda de tensão nos cabos CC até um máximo de 1 V (isto é, 1 V na ligação positiva e 1 V na negativa). Se a queda de tensão for eventualmente superior a 1 V, a corrente de carga é limitada de forma que a queda de tensão continue a ser 1 V.

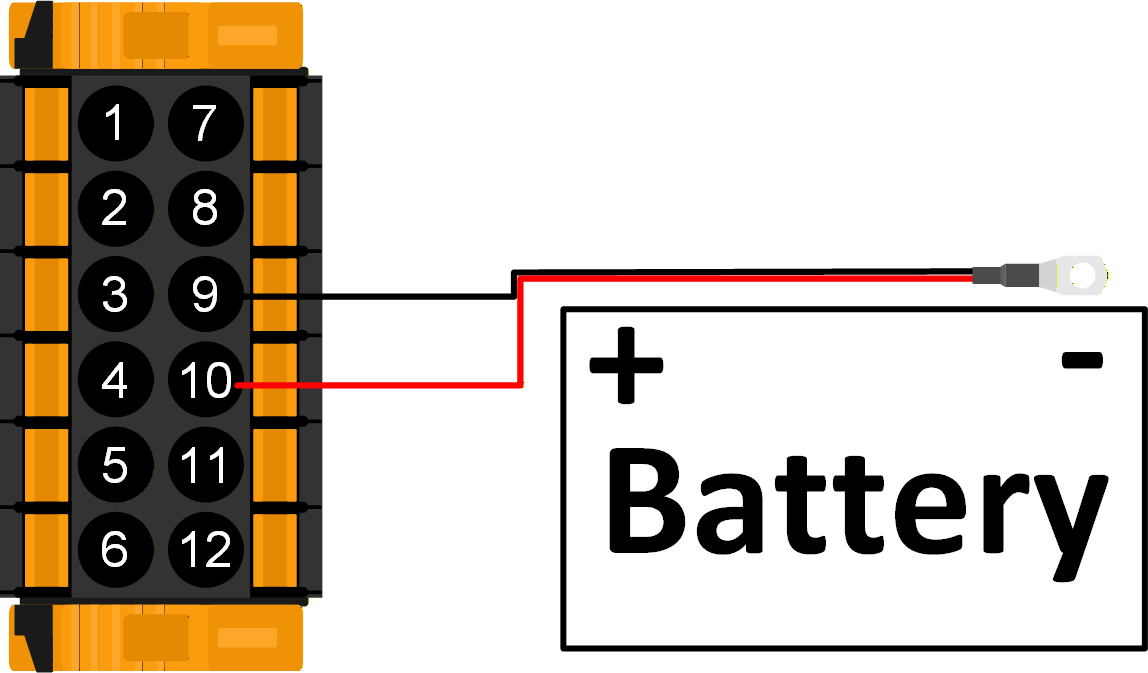

4.11.4. Sensor de temperatura
Para um carregamento compensado pela temperatura, é possível ligar o sensor de temperatura (que é fornecido com a unidade). O sensor está isolado e deve ser montado no terminal negativo da bateria. O sensor de temperatura também pode ser usado para o corte por baixa temperatura ao carregar as baterias de lítio (configurado em VictronConnect).

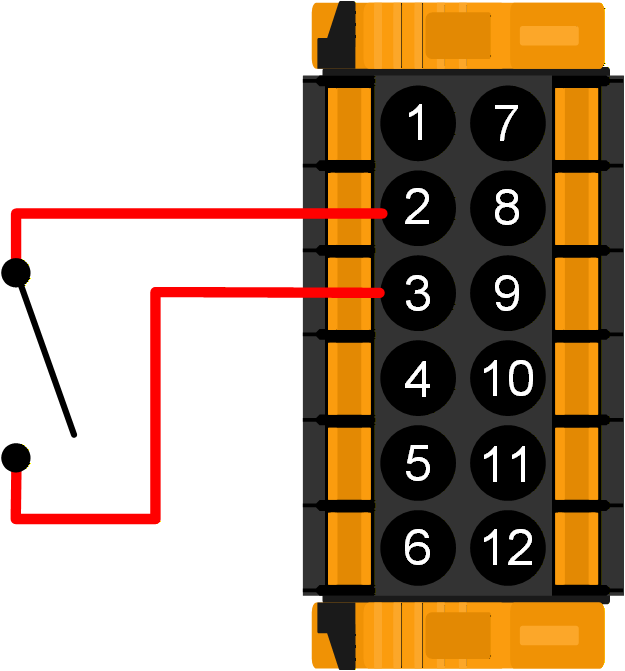

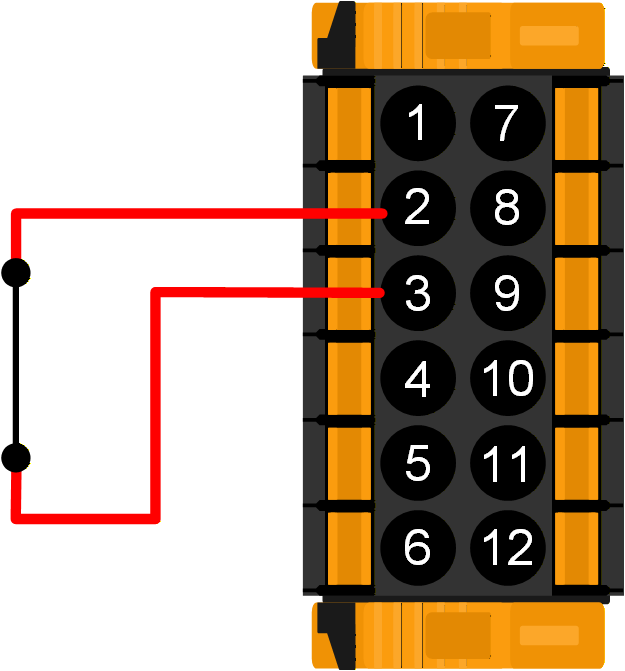

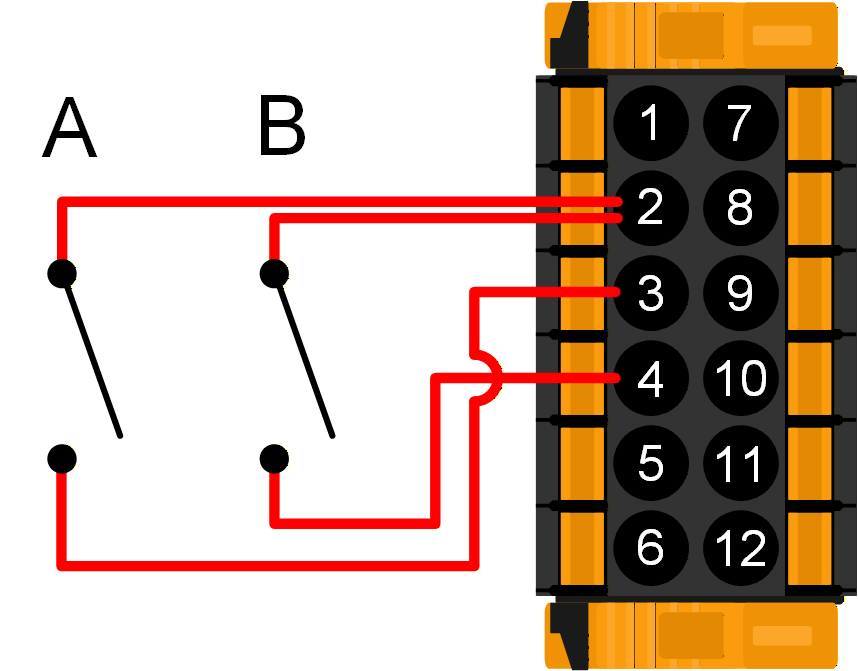

4.11.5. Portas programáveis de entrada digital/analógica
O produto está equipado com duas portas de entrada analógica/digital, rotuladas como AUX_IN1+ e AUX_IN2+ no bloco de terminais de E/S do utilizador amovível.
As entradas digitais são 0 V - 5 V e quando uma entrada for colocada em 0 V, é registada como “fechada”
Estas portas podem ser configuradas na VictronConnect.
Não utilizado: a entrada auxiliar não tem qualquer função.
Interruptor de segurança: o dispositivo está ligado quando a entrada auxiliar estiver ativa.
Ligação CA IN: ligue a entrada CA quando a entrada AUX estiver ativa. A título de exemplo, isto pode ser útil para desativar o carregamento da rede elétrica na entrada CA durante um período dispendioso da tarifa de utilização.
Pode atribuir diferentes funções a cada entrada auxiliar. Caso a mesma função seja atribuída a ambas as entradas auxiliares, devem ser tratadas como uma função AND e, portanto, ambas precisam de estar ativas para que o dispositivo reconheça a entrada.
4.11.6. Diagrama do termina E/S do utilizador
4.11.7. Funções E/S do utilizador
Número | Ligação | Descrição |
---|---|---|
1 | Relé_NO | Ligação de relé programável normalmente aberto |
2 | AUX_IN - | Negativo comum para entradas auxiliares programáveis |
3 | AUX_IN1+ | Ligação positiva 1 de entrada auxiliar programável |
4 | AUX_IN2+ | Ligação positiva 2 de entrada auxiliar programável |
5 | REMOTE_L | Conector de Ligar/Desligar Remoto Low (baixo) |
6 | REMOTE_H | Conector de Ligar/Desligar Remoto High (alto) |
7 | RELAY_NC | Ligação de relé programável normalmente fechado |
8 | RELAY_COM | Relé programável negativo comum |
9 | TSENSE - | Sensor de temperatura negativo |
10 | TSENSE + | Sensor de temperatura positivo |
11 | VSENSE - | Sensor de tensão negativo |
12 | VSENSE + | Sensor de tensão positivo |
4.12. Programação com VictronConnect
Este guia irá ajudá-lo com os elementos específicos do VictronConnect relativos ao controlador da carga solar MPPT.
Pode obter mais informações gerais relativas à aplicação VictonConnect: como a instalar, emparelhar com o seu dispositivo e atualizar o firmware, por exemplo, consultando omanual geral VictronConnect. Uma lista de todos os dispositivos compatíveis com VictronConnect pode ser visualizada aqui.
Nota: Estas instruções podem ser aplicadas a diferentes produtos e configurações; para a tensão da bateria indicada nestas instruções, uma bateria de 12 V é utilizada com um ponto de referência. Multiplique os valores proporcionados por quatro para obter as definições de uma instalação configurada para um sistema de bateria de 48 V.
4.12.1. Configurações
Pode aceder à página de configurações clicando no ícone Cog no canto superior direito da página inicial. A página de configurações fornece acesso para visualizar ou alterar as configurações da bateria; Carga; Iluminação pública; e funções de porta. Nesta página, também pode ver as informações do produto, como as versões do firmware instaladas no Carregador solar MPPT.
4.12.2. Definições da bateria
Tensão da bateria
O RS é fixo para 48 V e está apenas disponível para sistemas de 48 V.
Corrente de carga máxima
Permite que o utilizador defina uma corrente de carga máxima mais baixa.
Carregador ativado
Alternar esta configuração desliga o carregador solar. As baterias não serão carregadas. Esta configuração deve ser utilizada apenas durante a execução de trabalhos de instalação.
Configurações do carregador - bateria predefinida
A predefinição de bateria permite que selecione o tipo de bateria; aceitar valores de fábrica; ou inserir os seus próprios valores predefinidos a serem utilizados para o algoritmo de carga da bateria. As configurações de tensão de absorção, tempo de absorção, tensão flutuante, tensão de equalização e compensação de temperatura são todas configuradas para um valor predefinido - mas podem ser definidas pelo utilizador.
As predefinições definidas pelo utilizador serão armazenadas na biblioteca de predefinições - desta forma, os instaladores não terão que definir todos os valores cada vez que estiverem a configurar uma nova instalação.
Ao selecionarEditar Predefinições, ou no ecrã Configurações (com o modo especialista ativado ou não), os parâmetros personalizados podem ser definidos da seguinte forma:
Tensão de absorção
Definir a tensão de absorção.
Tempo de absorção adaptativa
Selecione com tempo de absorção adaptativo ou será utilizado o tempo de absorção fixo. Ambos são explicados melhor abaixo:
Tempo de absorção fixo: O mesmo período de absorção é aplicado todos os dias (quando há energia solar suficiente) utilizando a configuração de tempo máximo de absorção. Esteja ciente de que esta opção pode resultar em sobrecarga das suas baterias, especialmente para baterias de chumbo e sistemas com descargas diárias superficiais. Consulte o fabricante da bateria para obter as configurações recomendadas. Nota:certifique-se de desativar a configuração da corrente de cauda para fazer o mesmo tempo de absorção todos os dias. A corrente de cauda pode terminar o tempo de absorção mais cedo se a corrente da bateria estiver abaixo do limite. Veja mais informações na secção de configuração da corrente de cauda abaixo.
Tempo de absorção adaptativo: O algoritmo de carga pode utilizar um tempo de absorção que se adapta automaticamente ao estado de carga na manhã. A duração máxima do período de absorção diurno é determinada pela tensão da bateria medida pouco antes de o carregador solar começar a funcionar todas as manhãs (valores de bateria de 12 V - multiplicar a tensão da bateria por quatro para 48 V):
Tensão da bateria Vb (@arranque) | Multiplicador | Tempo de absorção máximo |
---|---|---|
Vb < 11,9 V | x 1 | 06:00 horas |
> 11,9 V Vb < 12,2 V | x 2/3 | 04:00 horas |
> 12,2 V Vb < 12,6 V | x 1/3 | 02:00 horas |
Vb > 12,6 V | x 2/6 | 01:00 horas |
O multiplicador é aplicado à configuração do tempo de absorção máximo e isto resulta na duração máxima do período de absorção utilizado pelo carregador. Os tempos de absorção máximos apresentados na última coluna da tabela são baseados no valor predefinido de tempo de absorção máximo de 6 horas.
Tempo de absorção máximo (hh:mm)
Defina o limite de tempo de absorção. Disponível apenas ao utilizar um perfil de carregamento personalizado.
Introduza o valor do tempo na notação hh: mm, onde as horas estão entre 0 e 12; e os minutos estão entre 0 e 59.
Tensão de flutuação
Definir a tensão de flutuação
Compensação da tensão para reiniciar a carga inicial
Defina a compensação da tensão que será utilizada sobre a configuração de tensão de flutuação que determinará o limite de reinício do ciclo de carga.
Por exemplo: Para uma compensação da tensão para reiniciar a carga inicial de 0,1 V e uma configuração de tensão de flutuação de 13,8 V, o limite de tensão que será utilizado para reiniciar o ciclo de carga será de 13,7 V. Por outras palavras, se a tensão da bateria cair abaixo de 13,7 V por um minuto, o ciclo de carga será reiniciado.
Tensão de equalização
Definir a tensão de equalização.
Percentagem da corrente de equalização
Defina a percentagem da configuração de corrente de carga máxima que será utilizada quando a equalização for executada.
Equalização automática
Configure a frequência da função de equalização automática. As opções disponíveis são entre 1 e 250 dias:
1 = diariamente
2 = dia sim, dia não
...
250 = a cada 250 dias
A equalização é normalmente utilizada para equilibrar as células numa bateria de chumbo e também para evitar a estratificação do eletrólito em baterias inundadas. Se a equalização (automática) é necessária ou não, depende do tipo de bateria e do seu uso. Consulte o seu fornecedor de baterias para orientações.
Quando o ciclo de equalização automática é iniciado, o carregador aplica uma tensão de equalização à bateria, desde que o nível de corrente permaneça abaixo da configuração percentual da corrente de equalização da corrente da carga inicial.
Duração do ciclo de equalização automática
No caso de todas as baterias VRLA e de algumas baterias inundadas (número de algoritmo 0, 1, 2 ou 3), a equalização automática termina quando o limite de tensão (maxV) tiver sido atingido, ou depois de um período (tempo de absorção/8)- o que ocorrer primeiro.
Para todas as baterias de placa tubular (algoritmo números 4, 5 e 6); e também para o tipo de bateria definido pelo utilizador, a equalização automática terminará após um período igual a (tempo de absorção/2).
Para o tipo de bateria de lítio (algoritmo número 7), a equalização não está disponível.
Quando um ciclo de equalização automática não é concluído num dia, este não será retomado no dia seguinte. A próxima sessão de equalização ocorrerá de acordo com o intervalo definido na opção «Equalização Automática».
O tipo de bateria por defeito é a bateria VRLA e qualquer bateria definida pelo utilizador irá comportar-se como uma bateria de placas tubulares em termos de equalização.
Modo de paragem da equalização
Defina como a equalização terminará. Existem duas possibilidades, a primeira é se a tensão da bateria atinge a tensão de equalização e a segunda está em tempo fixo, onde a duração máxima de equalização é utilizada.
Duração máxima da equalização
Defina o tempo máximo que a fase de equalização vai durar.
Corrente de cauda
Defina o limite de corrente que será utilizado para terminar a fase de absorção antes que o tempo máximo de absorção expire. Quando a corrente da bateria ficar abaixo da corrente de cauda por um minuto, a fase de absorção terminará. Esta configuração pode ser desativada definindo-a como zero.
Compensação da temperatura
Muitos tipos de bateria requerem uma tensão de carga mais baixa em condições de operação quentes e uma tensão de carga mais alta em condições de operação frias.
O coeficiente configurado é em mV por grau Celsius para todo o banco de baterias, não por célula. A temperatura base para a compensação é de 25 ° C (77 ° F), conforme apresentado no gráfico abaixo
Com um sensor de temperatura instalado no bloco de ligação E/S do utilizador, a temperatura real da bateria será utilizada para compensação, ao longo do dia.
Corte de baixa temperatura
Este pode ser utilizado para desativar o carregamento em baixas temperaturas, conforme exigido pelas baterias de lítio.
Para baterias de fosfato de ferro e lítio, esta configuração é predefinida em 5 graus Celsius, para os outros tipos de bateria está desativada. Ao criar uma bateria definida pelo utilizador, o nível de temperatura de corte pode ser ajustado manualmente.
Equalização manual - Iniciar agora
Selecionar «Iniciar agora» em «Equalização manual» permite o início manual de um ciclo de equalização. Para permitir que o carregador equalize a bateria adequadamente utilize a opção de equalização manual apenas durante os períodos de absorção e flutuação e quando houver luz solar suficiente. Os limites de corrente e tensão são idênticos à função de equalização automática. A duração do ciclo de equalização é limitada a um máximo de 1 hora quando acionado manualmente. A equalização manual pode ser interrompida a qualquer momento selecionando «Parar Equalização».
4.12.3. Programação do gerador
O Multi RS Solar tem uma tolerância a irregularidades na entrada de CA como variações de frequência rápidas ou variações da tensão, para melhorar a fiabilidade da conexão aos geradores.
A utilização de um gerador com Multi RS Solarrequer a versão de «firmware» v1.11 ou posterior.
Se utilizar um gerador, recomenda-se regular estas definições;

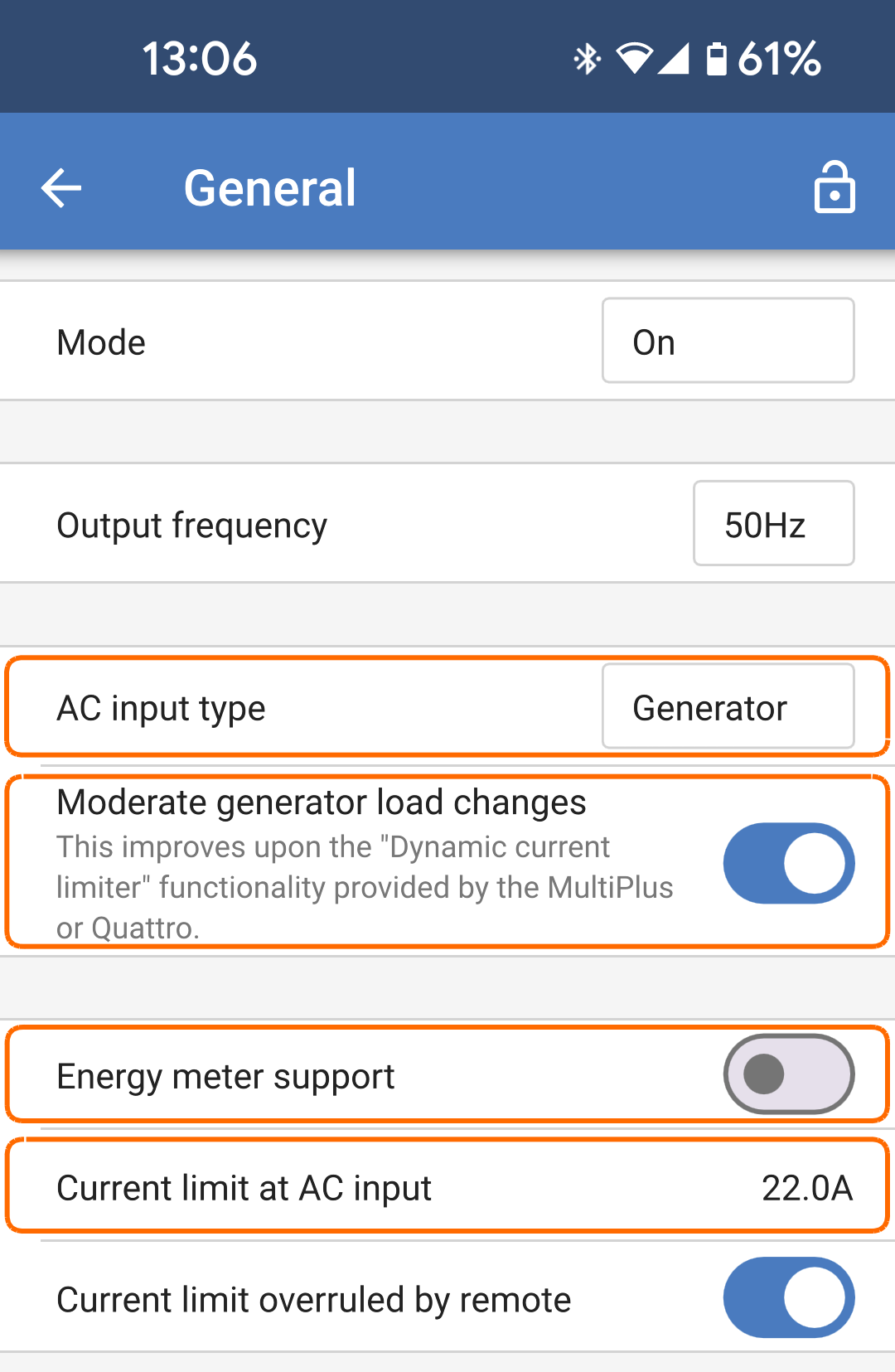

VictronConnect -> Definições -> Geral -> Ativar «Variações moderadas da carga do gerador».
VictronConnect -> Definições -> Rede elétrica -> Desativar a «Função UPS».
A definição «Variações moderadas da carga do gerador» permite que o inversor/carregador absorva as mudanças súbitas da carga e as transfira lentamente para o gerador. Isto reduz as variações de velocidade e de tensão no gerador.
A «função UPS» restringe a aceitação de uma entrada CA a uma onda sinusoidal muito precisa, de modo que, em caso de uma interrupção na alimentação CA, seja possível manter uma alimentação contínua aparente para as cargas. Isto não é compatível com a maioria dos geradores e deve desativá-la se utilizar um gerador para melhorar a aceitação fiável da alimentação CA.
Limitações
O Multi RS Solar inclui opções limitadas de controlo do relé, como abrir/fechar numa tensão programável de bateria fraca. Para uma funcionalidade mais avançada para programar o controlo do gerador, utilize um dispositivo GX (como o Cerbo GX).
Consulte a secção Limitações para obter mais informação sobre as limitações do carregamento.
4.12.4. Comportamento do UPS
A função UPS permite uma transferência mais rápida para o modo inversor se a alimentação da entrada CA for interrompida.
Esta função está ativada por predefinição e deve desativá-la se utilizar um gerador (ou uma rede elétrica com onda sinusoidal irregular).

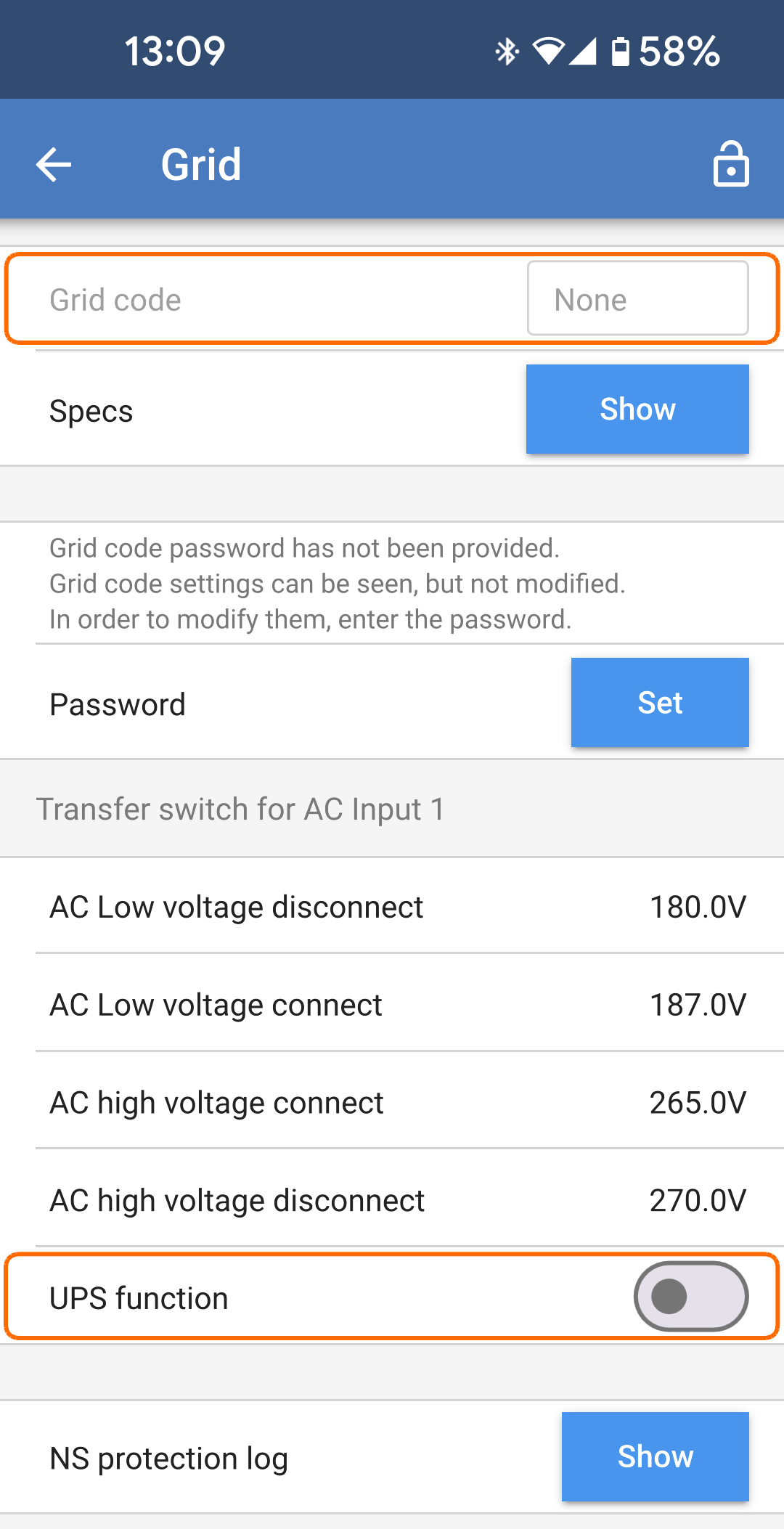

A definição encontra-se em VictronConnect -> Definições -> Rede elétrica -> Função UPS.
A «Função UPS» limita a aceitação de uma entrada CA a uma onda sinusoidal muito precisa, de modo que, em caso de uma interrupção na alimentação CA, seja possível manter uma alimentação contínua aparente e ininterrupta para as cargas.
O tempo de resposta típico numa queda repentina da tensão da rede elétrica corresponde a 6 ms. Se a queda da entrada CA começar próximo da intersecção zero da sinusoidal, o tempo de resposta será de cerca de 8 ms. Isto inclui o tempo de resposta do relé.
Caso o inversor consiga alimentar energia suficiente à entrada de CA, o tempo de resposta para a abertura do relé de entrada CA pode ser superior. No entanto, a carga ainda é alimentada continuamente com, pelo menos, >160 Vrms. O relé de entrada CA está sempre aberto em 200 ms.
A Victron Energy não recomenda a utilização deste produto em aplicações de suporte de vida em que a avaria ou o mau funcionamento do produto da Victron Energy possam previsivelmente causar a avaria do referido dispositivo de suporte à vida ou afetar significativamente a sua segurança ou eficácia.
4.12.5. Controlo de entradas CA
O controlo de entrada CA pode ser configurado de várias maneiras, por exemplo, o Multi irá se desligar da rede quando as baterias estiverem cheias o suficiente e/ou a carga CA não for muito grande. O Multi irá se desligar da rede na maioria das vezes. Irá permitir apenas a entrada da rede quando as baterias estiverem vazias ou quando estiver a operando com uma grande carga CA. Agora pode utilizar a rede como se fosse um gerador auxiliar.
O mecanismo por detrás do controlo de entrada CA é a abertura ou fecho do relé de entrada CA interno do Multi.
Este recurso não está ativado por predefinição.
A função normal deste relé é abrir assim que a rede ou gerador não estiver presente. Por exemplo, durante um apagão ou quando um gerador está desligado. Esta é uma ação de segurança. O relé impede a alimentação de energia na rede durante um apagão ou quando o gerador está desligado.
Este relé também pode ser configurado para ignorar propositadamente a rede. O relé ainda irá executar a sua ação de segurança normal, mas pode abrir e se desligar da rede em mais situações. Pode ignorar a rede quando as baterias ainda estão suficientemente cheias. Agora, a energia solar CC pode ser priorizada e a rede será utilizada como um gerador auxiliar
Quando pode a rede ser controlada?
O relé de entrada CA pode ser programado para ignorar seletivamente a rede, enquanto verifica dois parâmetros: Pode verificar a tensão da bateria e/ou os parâmetros de carga CA.
A rede é ignorada quando as baterias estão suficientemente cheias. É permitida a entrada da rede entrar quando as baterias estão vazias:
Esta configuração pode ser utilizada para carregar as baterias da rede caso as baterias fiquem muito vazias. Isso pode ocorrer, por exemplo, à noite ou durante um longo período de mau tempo.
Neste cenário, o Multi irá verificar a tensão da bateria. Este deixará a rede entrar quando a tensão da bateria estiver muito baixa, por um determinado período de tempo. Irá ignorar a rede assim que a tensão da bateria aumentar acima de um determinado nível, por um determinado período de tempo.
O multi também pode desligar a rede no estado de carga da bateria.
A rede é ignorada quando as cargas CA são baixas. É permitida a entrada da rede quando as cargas CA são altas:
Esta configuração pode ser utilizada para permitir a entrada da rede quando a carga CA for maior do que a classificação Multi. Isto evitará que o Multi fique sobrecarregado. Esta configuração também pode ser utilizada para cargas grandes que não pretende que funcionem com a bateria.
Neste cenário, o Multi irá verificar a carga CA. Assim que perceber que a carga está acima de um determinado nível, por um determinado período de tempo, o Multi irá permitir a entrada da rede. O multi irá parar de permitir a entrada da rede assim que perceber que a carga CA caiu abaixo de um certo nível, por um certo período de tempo.
Ativação condicional da entrada CA
Permite a utilização do controlo de entradas CA para modificar a operação do relé de realimentação.
Condições de carga
Esta configuração pode ser utilizada para permitir a entrada da rede quando a carga CA for maior do que a classificação Multi. Isto evitará que o Multi fique sobrecarregado. Esta configuração também pode ser utilizada para cargas grandes que não pretende que funcionem com a bateria.
Neste exemplo, a rede não será ignorada quando a carga exceder 4000 Watts, sem atraso.
Não ignorar a entrada CA significa que a rede é aceite porque o relé de entrada CA está fechado. A rede será ignorada quando a carga cair abaixo de 2000 W.
Ignorar a CA significa que a rede é ignorada porque o relé de entrada CA está aberto.
Dependendo da sua carga, se o relé de entrada CA está a abrir e fechar com frequência, adicione um atraso de tempo antes da ativação e desativação.
Ativação de entrada CA com base na carga
Ative quando a carga for superior a W
Atraso antes da ativação T
Desative quando a carga for superior a W
Atraso antes da desativação T
Condições da bateria
Esta configuração pode ser utilizada para carregar as baterias da rede caso as baterias fiquem muito vazias. Isso pode ocorrer, por exemplo, à noite ou durante um longo período de mau tempo.
Neste exemplo, a rede não é ignorada quando a tensão da bateria é inferior a 47 Volt. Não ignorar a entrada CA significa que a rede é aceite porque o relé de entrada CA está fechado.
A rede será ignorada novamente quando a tensão da bateria exceder 52 Volts por mais de 5 minutos.
Ignorar a CA significa que a rede é ignorada porque o relé de entrada CA está aberto. Além da «tensão da bateria», existem duas outras opções para escolher: «Carga inicial completa» ou «Absorção completa».
Ao escolher «Absorção completa» é uma boa forma de garantir que as baterias sejam totalmente carregadas de vez em quando. Mas pode conduzir a uma conta da luz mais elevada. A etapa de carga de absorção de uma bateria de chumbo-ácido é muito menos eficiente do que a etapa de carga inicial.
Este pode ser um motivo para escolher a opção «Carga inicial completa». No final da etapa de carga inicial, uma bateria de chumbo-ácido está cerca de 85 % cheia.
Para obter mais informações sobre volume e absorção, consulte o livro da Victron Energy «Energia ilimitada», página 25. Siga esta ligação: https://www.victronenergy.com.au/orderbook
Também é possível permitir a entrada da rede quando as baterias caem abaixo de um certo estado de carga.
Importante
Num sistema contendo fontes de carregamento adicionais externas ao Multi, ou cargas DC, a opção «estado de carga» só deve ser utilizada se possuir um dispositivo GX no sistema. E o dispositivo GX precisa de estar ligado ao Multi e ao(s) carregador(es) solar(es) MPPT e/ou ao monitor de bateria BMV. Consultar esta ligação para mais informação: https://www.victronenergy.com/media/pg/CCGX/pt/configuration.html#UUID-3d1bea6f-30a0-7d84-8ba6-dab25033ba16
4.12.6. Modos do inversor
Menu de ligar / desligar
O menu de ligar/desligar na VictronConnect proporciona vários modos de funcionamento.
ON
Isto vai ligar a unidade através do botão de software; este é o modo de funcionamento predefinido.
A utilização deste modo requer que o interruptor físico de ligar / desligar de hardware esteja configurado em ligar.
Desligar o interruptor físico desliga a unidade e não pode ser substituído pelo interruptor de software de ligar.
Desligar
Isto vai desligar a unidade através do controlo de software.
O interruptor físico configurado para ligar será substituído pela definição de software de desligar.
A unidade desliga-se se o interruptor físico estiver definido como ligar, mas o interruptor de software estiver na posição de desligar.
Apenas inversor
O modo Apenas Inversor desconecta a entrada CA da rede elétrica abrindo o relé de entrada CA.
O carregador solar ainda está ativo neste modo.
Apenas carregador
O modo Apenas Carregador desliga o inversor que proporciona tensão CA à saída CA.
O carregador vai carregar as baterias da entrada de CA neste modo.
O carregador solar ainda está ativo neste modo.
Passagem
Este modo fecha o relé de entrada de CA e passa a tensão CA da entrada de CA para a saída de CA enquanto o inversor/carregador permanece desligado.
O carregador solar permanece ativo.

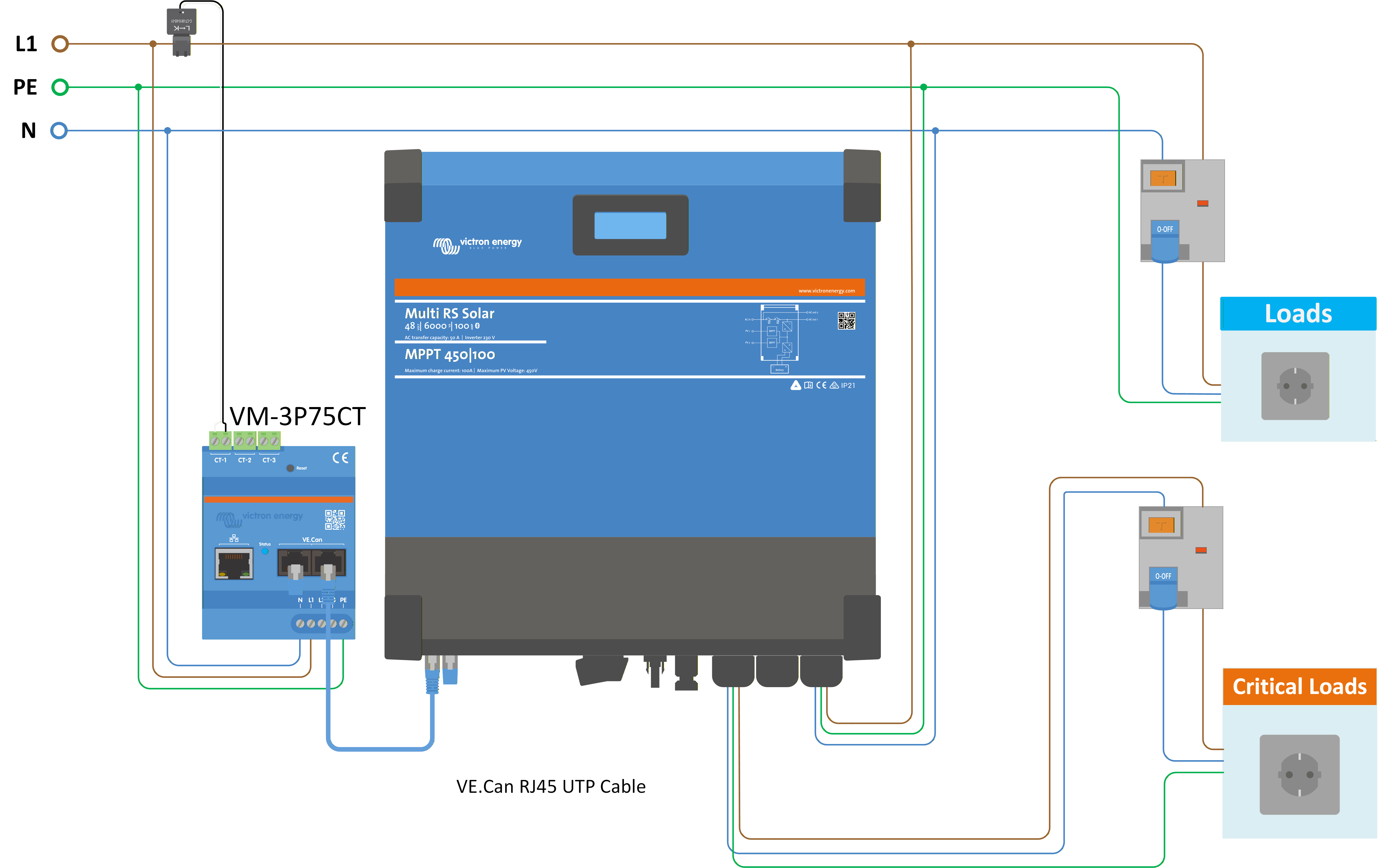

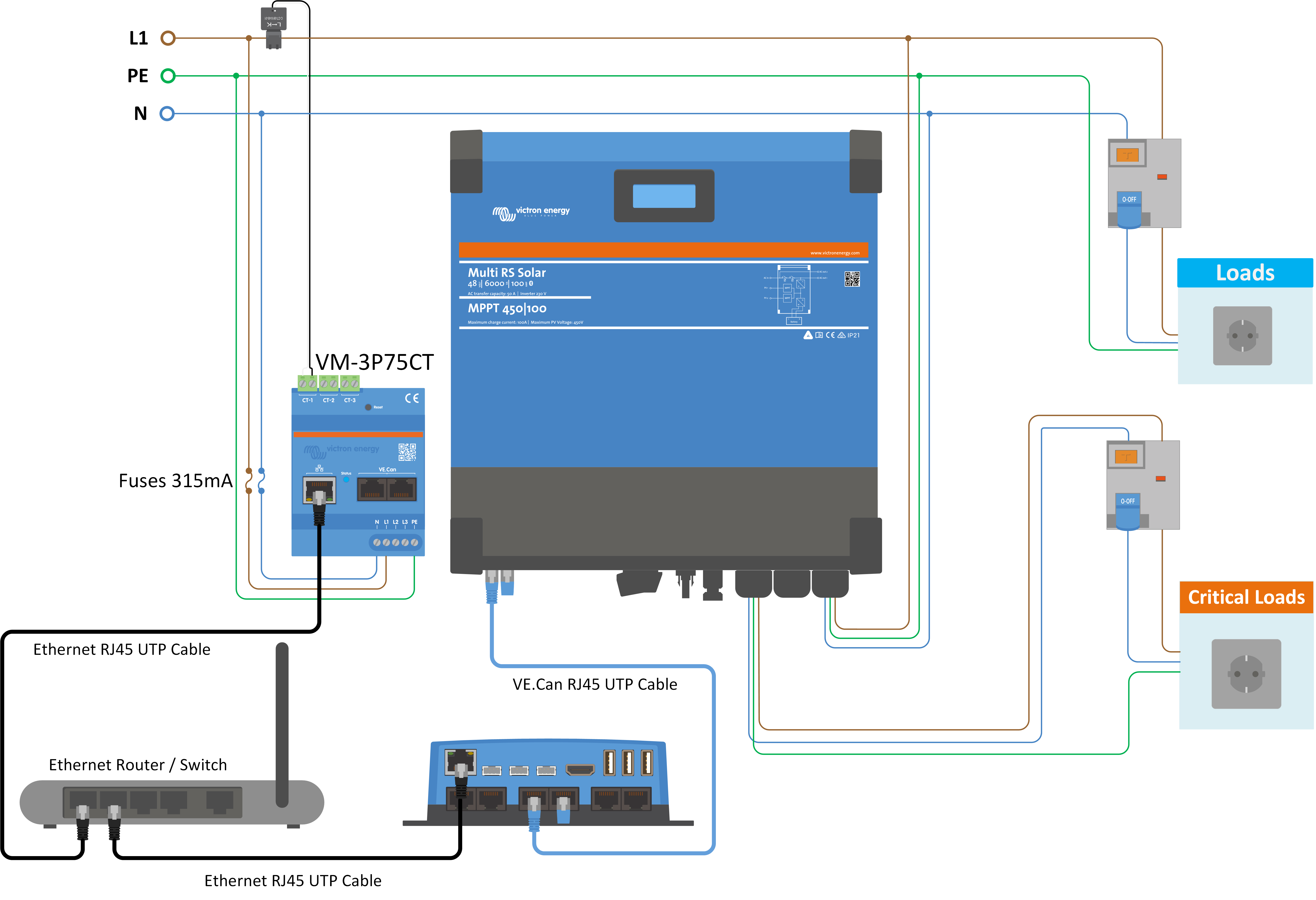

4.12.7. Controlos ESS
No funcionamento predefinido quando uma entrada de CA estiver conectada a um Multi RS, o carregador começa a carregar as baterias até aos limites máximos de corrente de entrada de CA e corrente de carga. Chamamos este modo predefinido de «Manter as baterias carregadas».
Nalguns casos, o utilizador pode querer usar apenas a entrada CA para carregar a bateria quando for necessário e, em vez disso, permitir que as baterias descarreguem para alimentar as cargas e recarregar a partir da energia solar.
Para permitir esta flexibilidade, existem várias opções de configuração possíveis.
É possível utilizar a «Ligação de entrada CA condicional»; isto irá desligar fisicamente o relé de entrada CA, desconectando a alimentação da entrada CA, exceto se os parâmetros programados forem cumpridos.
Quando os parâmetros são satisfeitos, o relé de entrada CA vai ser fechado, conectando a entrada CA e o Multi RS carrega a bateria a partir da entrada CA.
Se preferir manter o relé de entrada CA fechado e a entrada de CA conectada, mas não o utilizar para carregar continuamente a bateria, existe outra opção denominada como modo ESS otimizado.

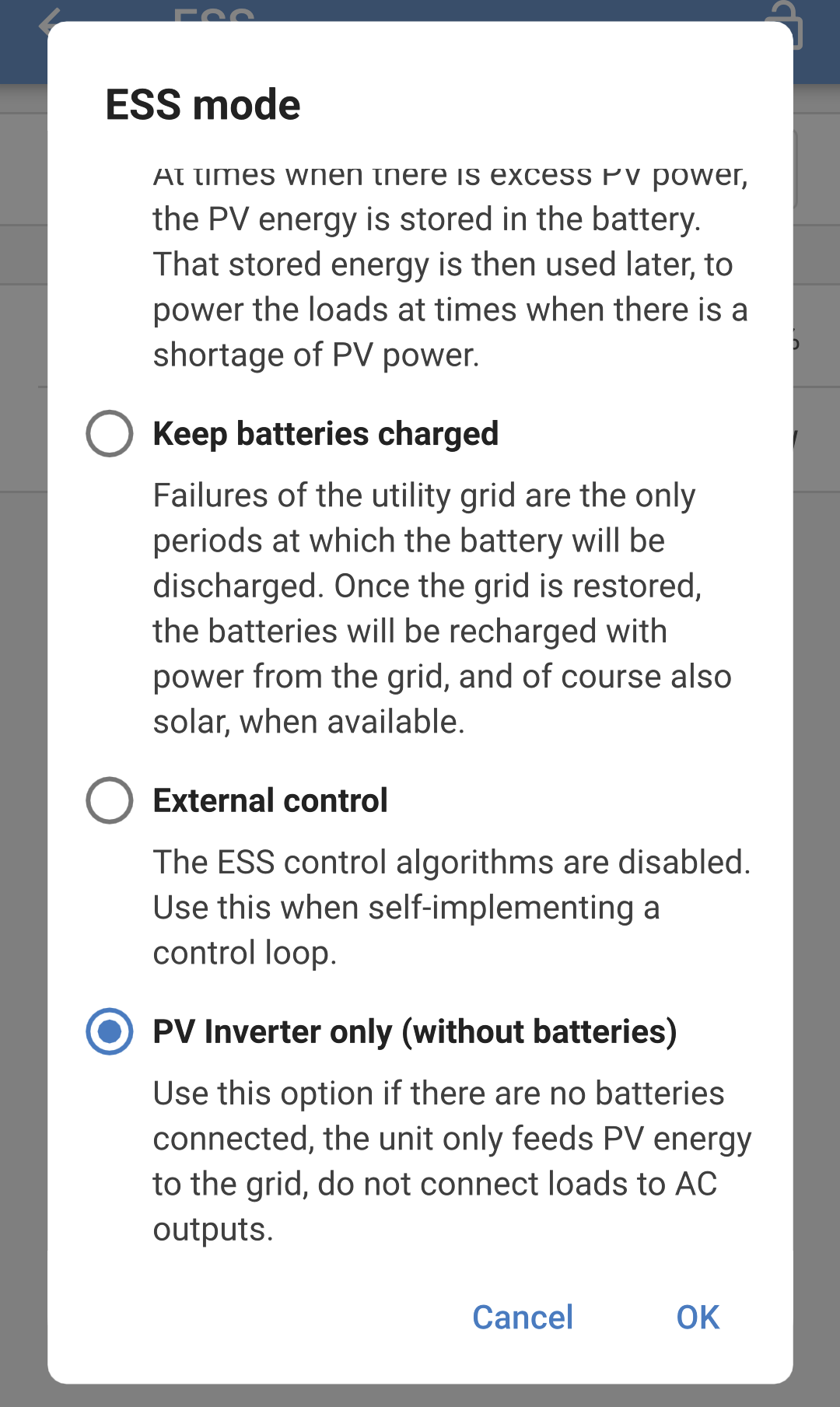

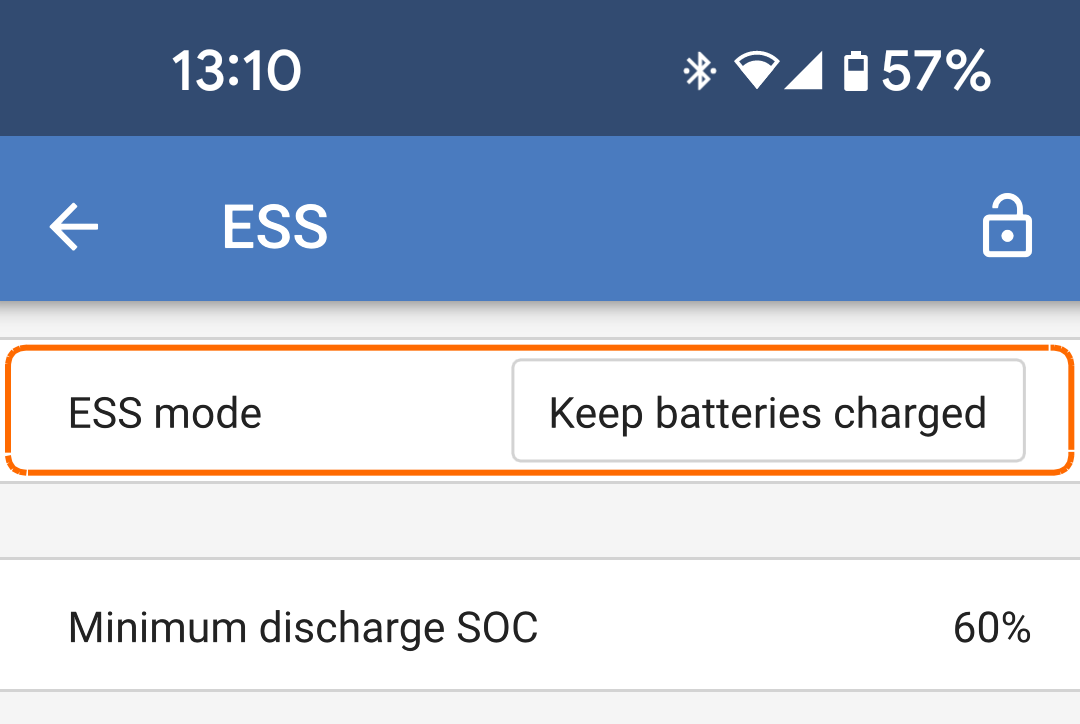

Manter as baterias carregadas
Este é o modo predefinido de fábrica selecionado. Esta definição mantém as baterias totalmente carregadas. A falha na rede elétrica é, então, a única vez que a energia da bateria é utilizada, como uma reserva. Quando a rede elétrica for reposta, as baterias são recarregadas a partir da mesma ou de painéis solares, quando disponíveis.
Mesmo que opte pelo funcionamento normal num modo otimizado, este modo pode ser útil se esperar uma tempestade que possa interromper a fonte de alimentação CA e quiser certificar-se de que as baterias estão totalmente carregadas antes de a energia ser cortada.
Otimizado
Este modo mantém o relé de entrada de CA fechado, mas só utiliza a alimentação de entrada de CA para manter a bateria na definição «SoC de descarga mínimo».
Quando houver mais energia PV que a necessária para acionar cargas, o excesso é armazenado na bateria. Esta energia armazenada é depois utilizada para alimentar as cargas ocasionalmente quando faltar a energia fotovoltaica.
Este modo também mantém o PowerAssist. Isto significa que se a carga for maior do que aquela que o inversor consegue proporcionar, utiliza a energia da entrada CA para a suportar.

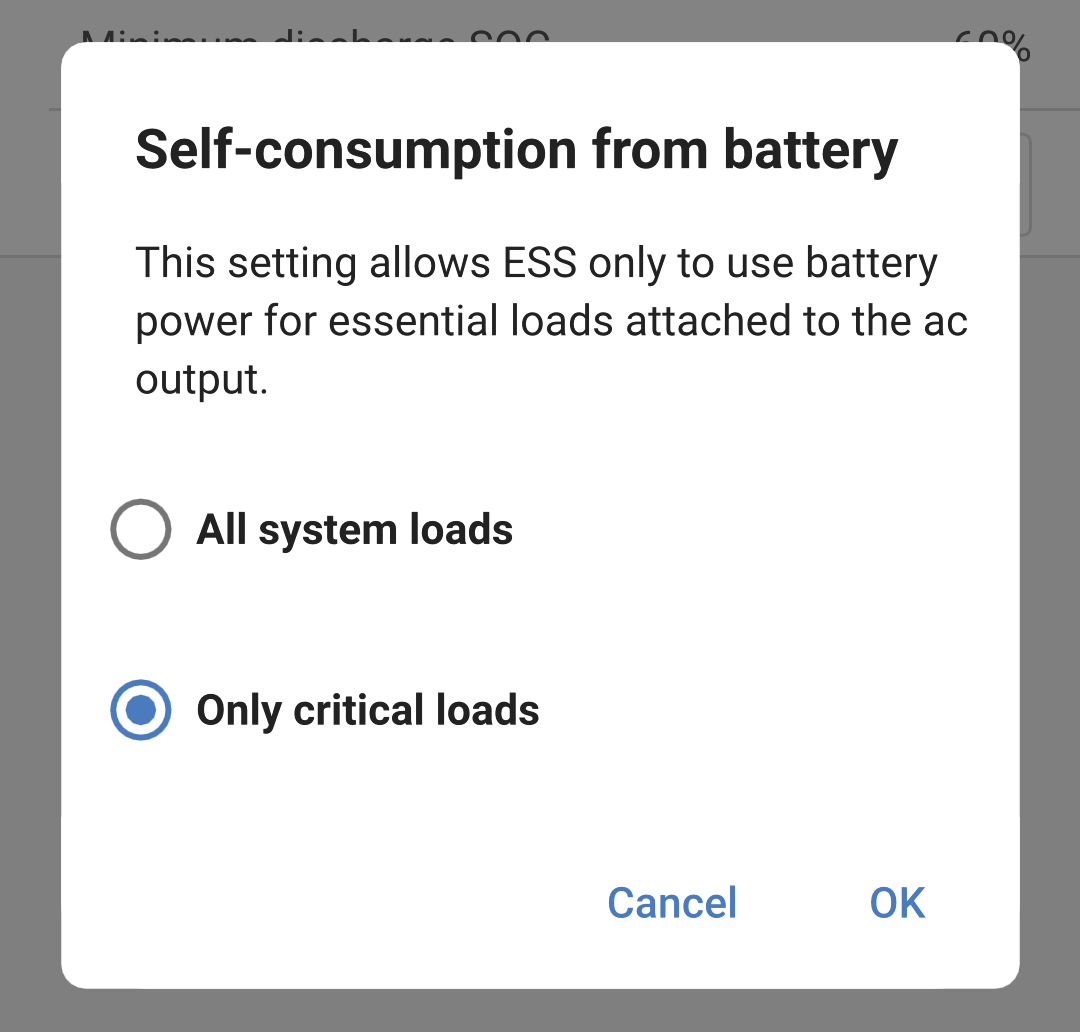

A percentagem da capacidade da bateria utilizada para o autoconsumo é configurável. Quando a falha da rede elétrica for extremamente rara, pode ser definida como 100 %. Nos locais em que as falhas da rede sejam comuns ou até uma ocorrência diária, pode optar por utilizar apenas 20 % da capacidade da bateria e economizar 80 % da capacidade de armazenamento para a seguinte falha.
Batterylife
Batterylife refere-se a um algoritmo que aumenta automaticamente o SoC mínimo se a bateria não for recarregada regularmente.
Quando a bateria estiver totalmente carregada, o algoritmo BatteryLife vai reduzir novamente o SoC mínimo até atingir o valor definido pelo utilizador no menu ESS da VictronConnect.
Sustentar
Este modo não é selecionável pelo utilizador.
Quando a tensão da bateria atingir o nível de corte de funcionamento ou o BMS indicar que a bateria está vazia, a unidade muda para o modo «SUSTAIN» (sustentar) e permite um modo de carga de manutenção (5 A) a partir da entrada CA.
Limitações
Tenha em atenção que a implementação do ESS para o VE.Can Multi RS é gerida de forma diferente da realizada nos produtos VE.Bus. Não é necessário instalar qualquer assistente, as definições do ESS estão disponíveis imediatamente.
Ainda não é possível configurar as definições ESS disponíveis através do menu ESS do dispositivo GX. O menu ESS do GX vai indicar «Nenhum assistente ESS detetado».
Também não é possível alterar as definições ESS através do menu de controlos do VRM.
As definições ESS do Multi RS apenas podem ser alteradas através da aplicação VictronConnect e do menu ESS nas definições respetivas.
Isto pode ser realizado localmente através de Bluetooth ou VE.Direct para USB e também remotamente se o sistema estiver ligado através de um dispositivo GX ao VRM, com a Remote VictronConnect.

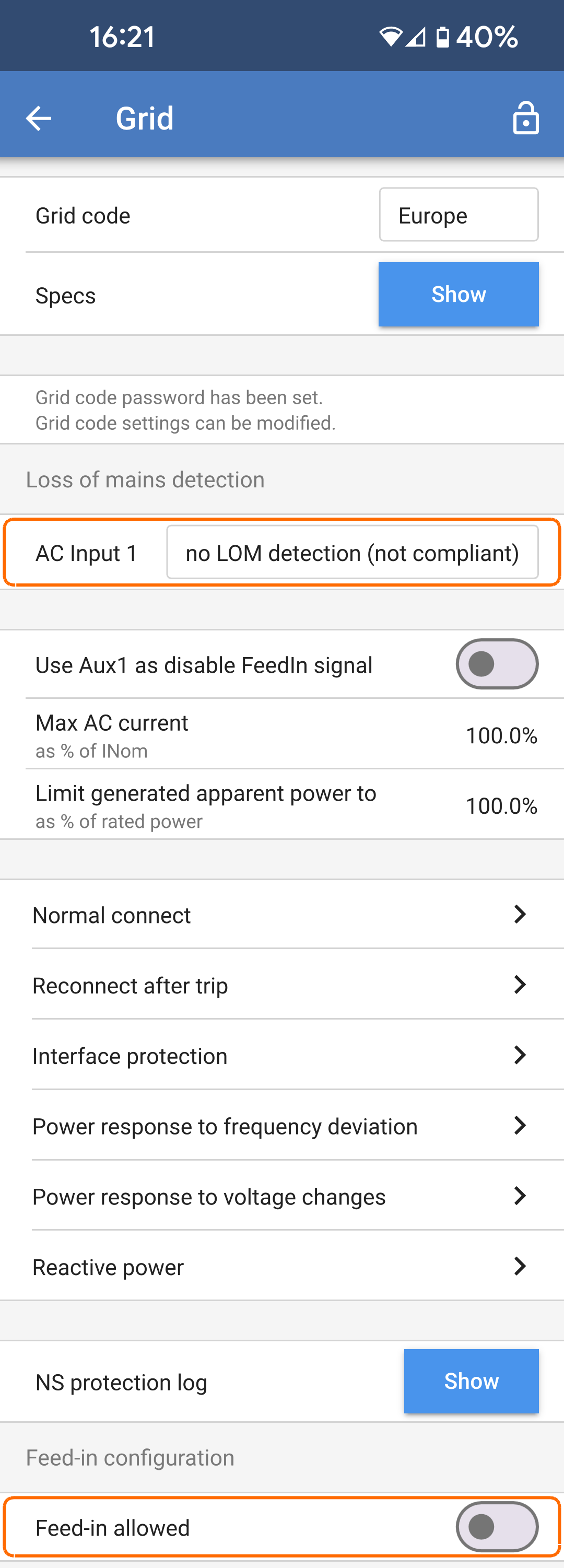

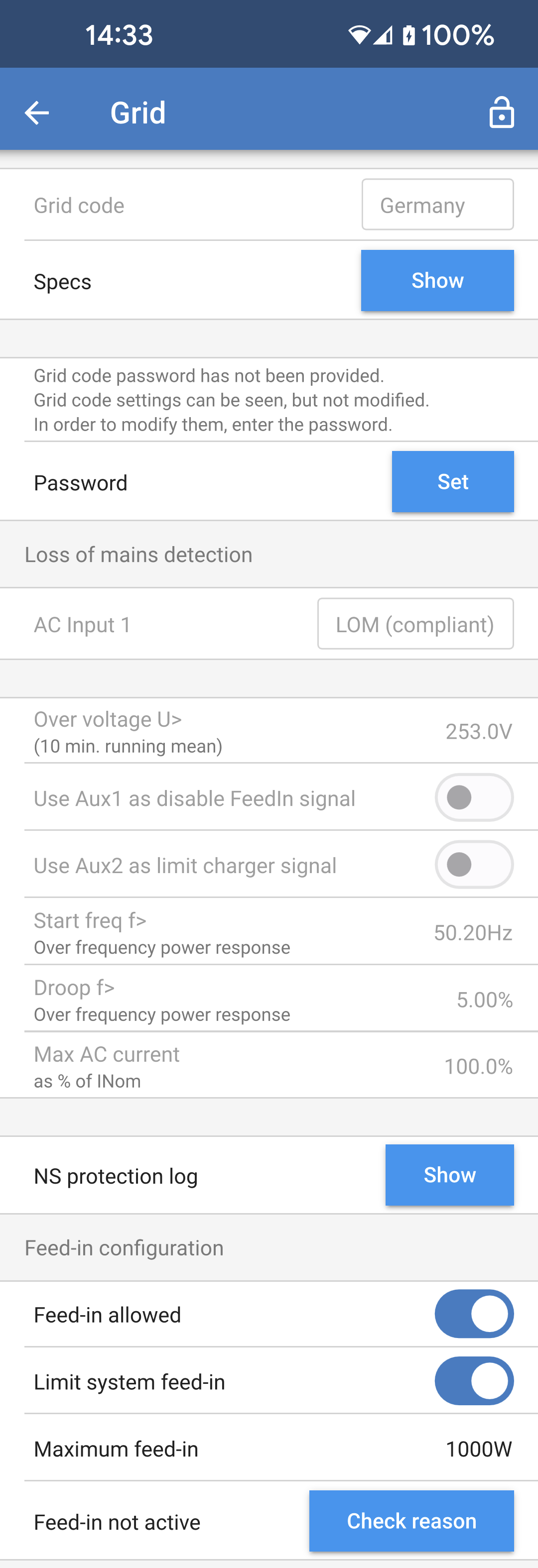

A conformidade com o código de rede elétrica ainda não está disponível para o Multi RS. Portanto, a exportação não é permitida pelo software.

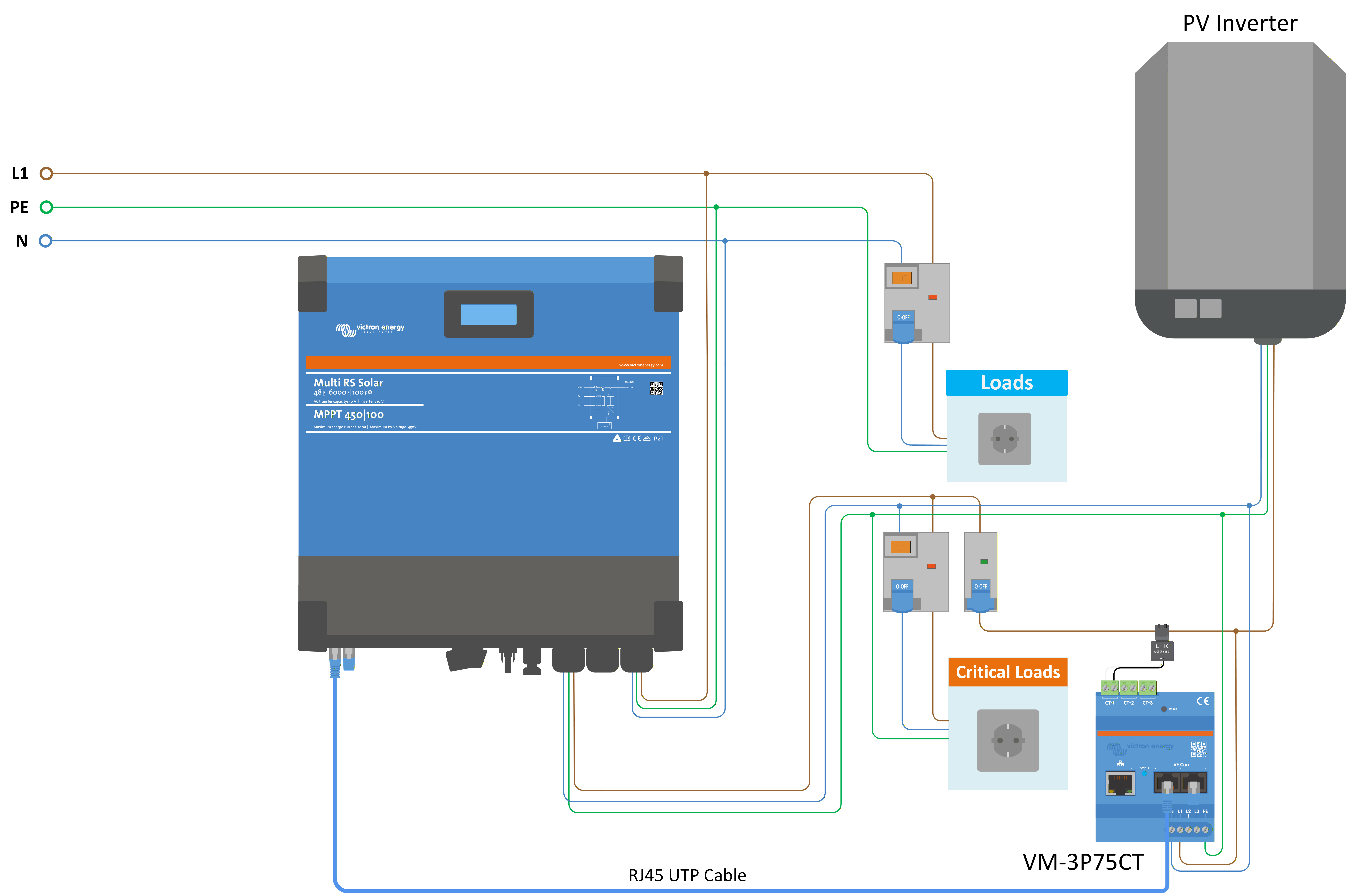

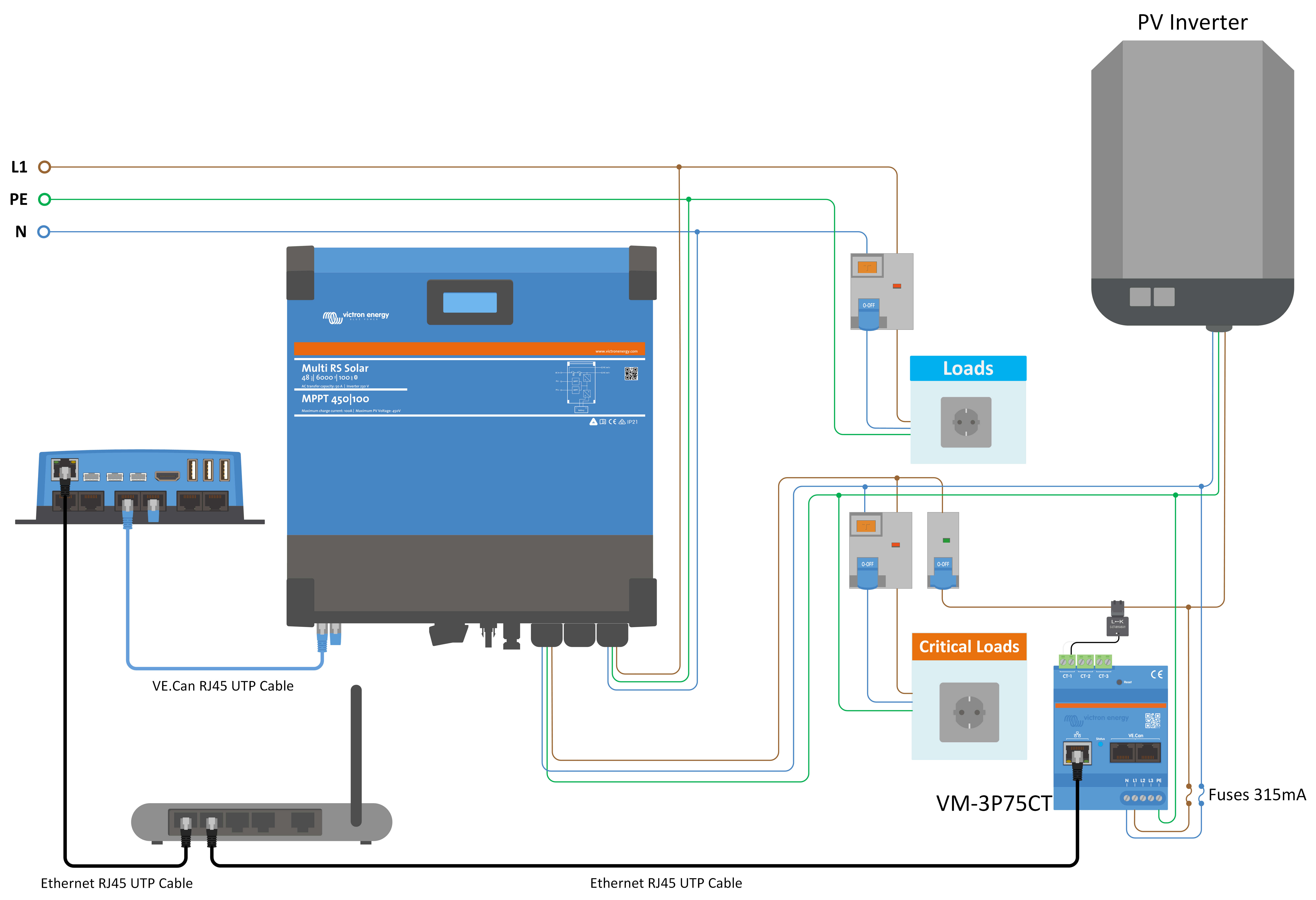

4.13. Ligar a inversores PV CA
O Multi inclui um sistema de deteção de inversor PV CA integrado. Quando houver retroalimentação de PV CA (um excedente) da porta de ligação AC-out, o Multi ativará automaticamente um ajustamento da frequência de saída CA.
Embora não seja necessária uma configuração adicional, é importante que o inversor PV CA seja configurada corretamente para responder ao ajustamento de frequência, reduzindo a saída.
Lembre-se de que pode aplicar a regra de 1:1 do tamanho do inversor PV CA Multi, sendo também aplicável o dimensionamento mínimo da bateria. Está disponível mais informação sobre estas limitações no Manual de acoplamento CA, um documento de leitura obrigatória se utilizar um inversor PV CA.
O intervalo de ajustamento da frequência não é configurável, incluindo uma margem de segurança. Quando a tensão de absorção for atingida, a frequência irá aumentar. Assim, é essencial incluir um componente PV CC no sistema para completar o carregamento da bateria (isto é, a etapa de flutuação).
Pode ser possível ajustar a resposta de saída a várias frequências no inversor PV CA.
A configuração predefinida foi testada e funciona fiavelmente com a configuração de código de rede Fronius MG50/60.
4.14. Sistemas de grande dimensão - trifásico
Atenção
Os sistemas em trifásicos são complexos. Não apoiamos nem recomendamos que os instaladores não qualificados e/ou inexperientes trabalhem em sistemas desta dimensão.
Se ainda não conhecer bem a Victron, comece com projetos de sistemas de pequena dimensão, para que se familiarize com a formação, o equipamento e o software necessários.
Também é recomendável contratar um instalador com experiência nestes sistemas Victron mais complexos, tanto para a conceção, como para a colocação em funcionamento.
A Victron pode proporcionar formação específica aos distribuidores para estes sistemas através do seu gestor de vendas regional.
Nota
Criar redes com um VE.Can trifásico difere do sistema VE.Bus. Leia toda a documentação, mesmo que tenha experiência nos sistemas VE.Bus de grande dimensão.
É possível combinar modelos diferentes do inversor RS (isto é, o modelo com Solar e sem Solar). No entanto, a combinação do inversor RS com o Multi RS atualmente não é compatível.
Cablagem CC e CA
Os fusíveis devem ser instalados em cada unidade individual no lado CA e CC. Certifique-se de que utiliza o mesmo tipo de fusível em cada unidade.
O sistema completo tem de ser ligado a um banco de baterias único. Atualmente, não oferecemos assistência para múltiplos bancos de baterias diferentes num sistema trifásico.
Fiação de comunicação
Todas as unidades devem ser ligadas em «daisy chained» com um cabo VE.Can (RJ45 cat5, cat5e ou cat6). A sequência para isso não é importante.
Deve utilizar terminadores em ambas as extremidades da rede VE.CAN.
O sensor de temperatura pode ser ligado a qualquer unidade do sistema. Num banco de baterias de grande dimensão, é possível ligar vários sensores de temperatura. O sistema vai utilizar aquele que tiver a temperatura mais elevada para determinar a compensação da temperatura.
Programação
Todas as configurações precisam de ser definidas manualmente, alterando as configurações em cada dispositivo, uma a uma. Por enquanto, a sincronização das configurações com todos os dispositivos não é suportada pela aplicação VictronConnect.
Existe uma exceção parcial: a alteração da tensão de saída de CA irá ser temporariamente encaminhada para outros dispositivos sincronizados (para evitar um desequilíbrio indesejado do fluxo de energia através da saída de CA). No entanto, não é uma alteração permanente das configurações e ainda deve ser definida manualmente em todos os dispositivos se pretender modificar a tensão de saída CA.
As definições do carregador (limites de tensão e corrente) são anuladas se o DVCC estiver configurado e se o BMS-Can estiver ativo no sistema.
Monitorização do sistema
É altamente recomendável utilizar um produto da família GX em conjunto com estes sistemas de grande dimensão. Proporcionam informações muito valiosas sobre o histórico e o desempenho do sistema.
As notificações do sistema são apresentadas claramente e muitas funções adicionais estão ativadas. Os dados do VRM irão acelerar grandemente a compatibilidade, se for necessário.

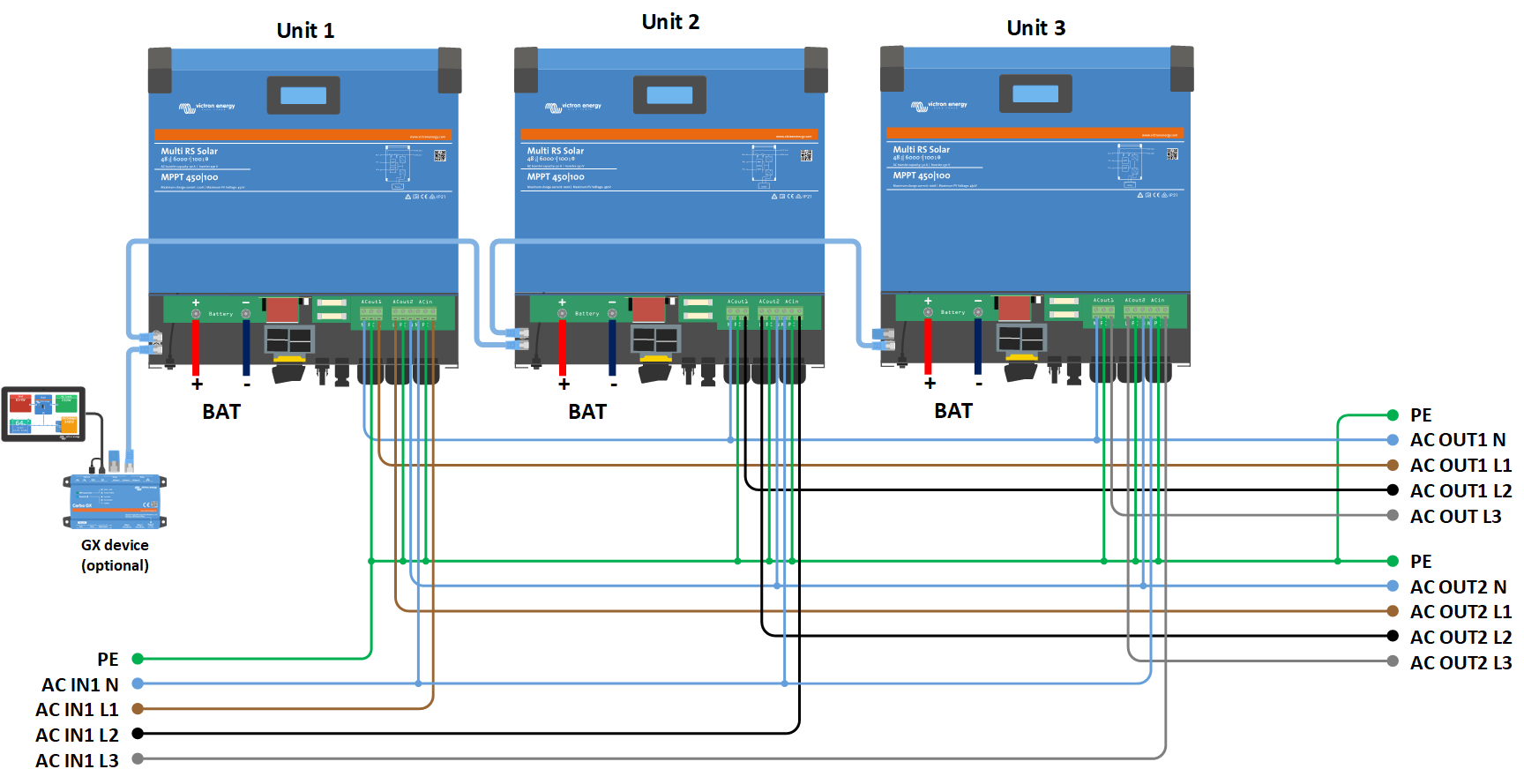

4.15. Instalação trifásica
O Multi RS Solar é compatível configurações monofásicas e trifásicas. Atualmente, não é compatível com a fase dividida.
A predefinição é o funcionamento autónomo de unidade única.
Se quiser programar um funcionamento trifásico, precisa, pelo menos, de três unidades.
O tamanho máximo do sistema suportado é de 3 unidades no total, com uma única unidade em cada fase.
Devem estar ligados entre si através de conexões VE.Can, com um terminador VE.Can (fornecido) no início e no final do barramento.
Se as unidades estiverem ligadas à bateria e através do VE.Can, vão ter de ser configuradas.
As configurações Delta não são compatíveis
Para unidades em configuração trifásica: Os nossos produtos foram concebidos para uma configuração trifásica do tipo estrela (Y). Numa configuração em estrela todos os neutros são conectados, naquilo que se denomina: "neutro distribuído".
Incompatibilidade com uma configuração delta (Δ). Uma configuração delta não tem um neutro distribuído e irá fazer com que determinadas caraterísticas do inversor não funcionem como esperado.
4.16. Programação trifásica
Para configurar um sistema trifásico, o Multi RS Solar deve ser instalado corretamente e executar a versão de firmware v1.13 ou superior.

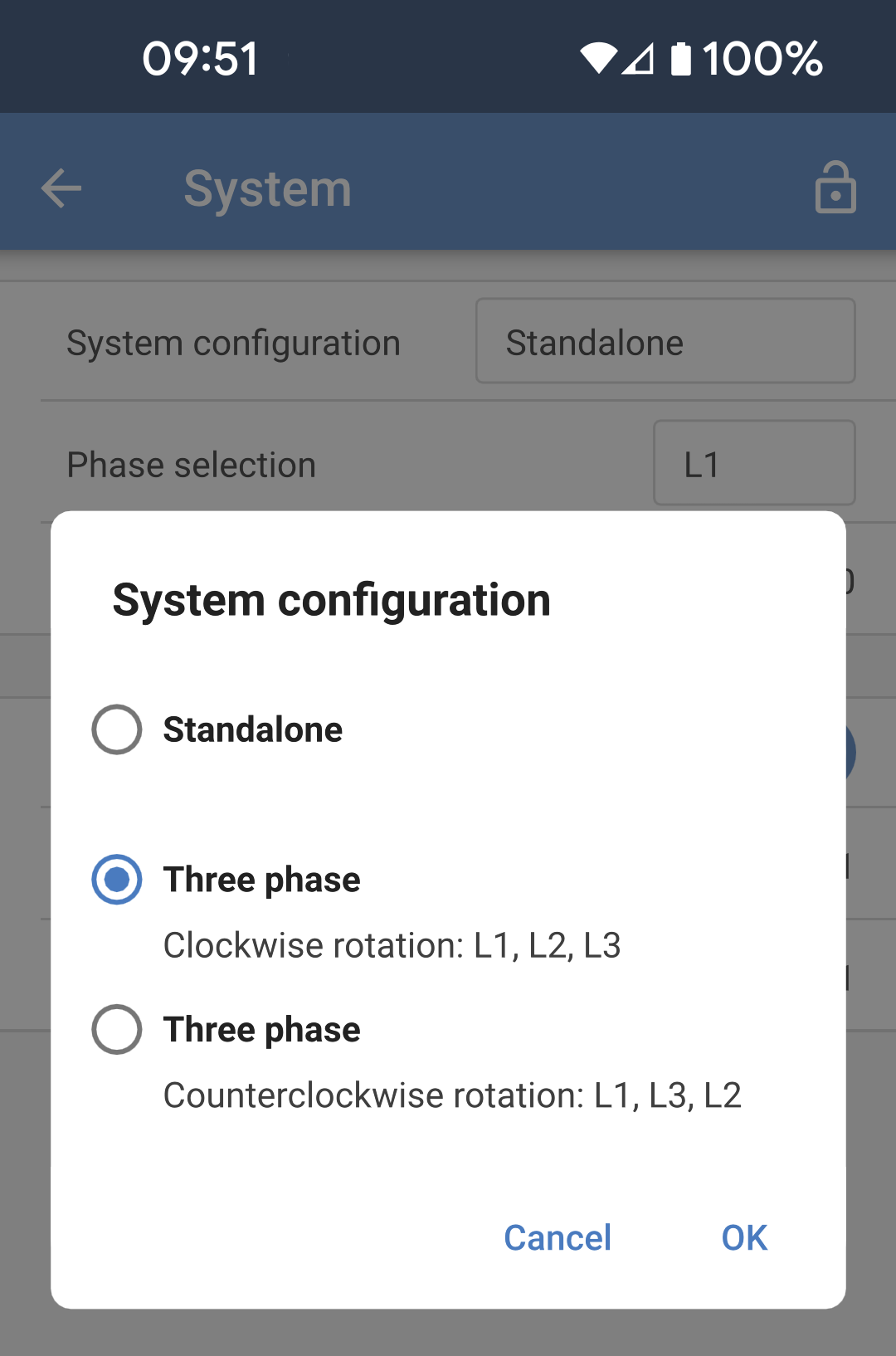

A configuração de um sistema para trifásico ou monofásico é feita na VictronConnect no menu Sistema.
Cuidado
A potência de saída CA é desligada durante alguns segundos ao mudar entre os modos de configuração do sistema. Certifique-se de que o sistema está configurado ANTES de ligar a saída CA do inversor às cargas.
A predefinição de fábrica é Autónoma (uma única unidade).
Para configurar um sistema trifásico, ligue a primeira unidade na VictronConnect, altere a configuração do Sistema para Trifásico e, em seguida, selecione a fase correta para a unidade (L1, L2 ou L3)
Tem de fazer isto individualmente para cada unidade.
É recomendável rotular fisicamente a parte frontal de cada unidade, bem como atribuir-lhe um nome personalizado na VictronConnect que corresponda ao rótulo físico.
Impedir a ativação do ilhamento da rede CAN
Esta função determina o que o sistema faz numa ligação CAN danificada entre as unidades RS e ativa a definição «Número de inversores no sistema». A predefinição está ativada.
Se configurar três RS Multi de forma trifásica, cada unidade individual vai continuar a funcionar apenas se detetar, pelo menos, uma outra unidade. Esta função apenas é relevante em combinação com a função «Continuar com a fase em falta».
Número de inversores no sistema
Introduza o número total de unidades RS instaladas no sistema. Deve ser definido como três para um sistema Multi RS trifásico.
No caso de a ligação CAN estar danificada entre duas unidades, a rede é dividida em segmentos; esta definição permite determinar o maior e fechar o segmento menor para evitar que continuem sozinhos sem sincronizar.
Tenha em conta que definir a opção «Continuar com a fase em falta» como desativada anula este comportamento para assegurar que todas as três fases estão sempre alimentadas, pelo que uma ligação CAN danificada numa configuração trifásica desliga todas as unidades.
Número mínimo de inversores para arrancar
Número mínimo de inversores que devem estar presentes por fase quando o sistema arranca.
A configuração como 1 significa que todas as três unidades num sistema Multi RS trifásico têm de estar presentes para iniciar o sistema.
Nota
Estas definições do Sistema devem ser programadas individualmente e configuradas corretamente em todos os inversores ligados para um funcionamento sincronizado.
Nota sobre a redundância e a saída contínua durante as atualizações do firmware
Um sistema trifásico pode ser atualizado por firmware sem perder a energia na saída CA.
Certifique-se de que existe uma entrada CA estável disponível ao iniciar a atualização e que a unidade que está a ser atualizada muda para o modo CA passante.
O mecanismo de sincronização CA utilizado no sistema trifásico tem uma versão de «protocolo» integrada.
As unidades podem trabalhar em conjunto, mesmo com versões de firmware diferentes, desde que estejam a executar a mesma versão do protocolo.
Isto permite uma alimentação contínua e ininterrupta mesmo ao atualizar o firmware, pois as unidades são atualizadas individual e sucessivamente, enquanto as restantes continuam a sincronizar e proporcionam uma saída CA estável.
Se a Victron precisar de alterar o número da versão de «protocolo», isto será indicado claramente no registo de alterações do firmware. Leia sempre isto antes da atualização.
Caso existam várias versões de protocolo em execução no mesmo bus VE.Can, todas as unidades indicam o erro n.º 71 até que todas sejam atualizadas com a mesma versão.
Continuar com a fase em falta
É possível configurar o sistema para que, se uma unidade estiver offline (por exemplo, por estar fisicamente desligada ou por uma atualização do firmware, se não houver uma ligação à rede elétrica para permitir a passagem), as restantes unidades possam continuar a funcionar e proporcionar energia de saída CA às respetivas fases.
Por defeito, a «Continuar com a fase em falta» está desativada. Desligar uma unidade com o interruptor físico fará com que a unidade se desligue. Se a unidade for uma das três unidades no sistema trifásico, então as outras também se desligam.
Se a configuração «Continuar com a fase em falta» estiver ativada e o número mínimo de unidades for suficiente, a saída para as outras fases continua, mesmo que seja com menos fases que as configuradas.
A opção de configuração «Continuar com a fase em falta» NÃO DEVE ser ativada se houver cargas trifásicas específicas ligadas que requeiram o funcionamento de todas as três fases sincronizadas (como um motor elétrico trifásico).
Nesta situação, mantenha a configuração predefinida «desativada» para «Continuar com a fase em falta».
Atenção
Tentar executar uma carga trifásica com apenas duas fases em funcionamento pode danificar o seu aparelho.
Atenção
Se tiver configurado o sistema para continuar a funcionar com uma fase em falta e surgir um problema nas comunicações VE.Can entre as unidades (como o cabo danificado), estas continuam a funcionar, mas não sincronizam as formas de onda de saída.
Instância do sistema
As unidades com o mesmo número de instância funcionam juntas no lado CA.
Alterar a definição de instância do sistema permite que vários grupos de inversores estejam no mesmo bus VE.Can, mas não sincronizados, e segmentados em diferentes saídas CA, sem interferência.
Prossiga com as mesmas definições de programação nas restantes unidades.
Problemas conhecidos
A «função UPS» é muito sensível no funcionamento trifásico em comparação com o funcionamento autónomo. Desative a «função UPS» caso o Multi se desconecte frequentemente da entrada CA.
As correntes de carga ainda não estão equilibradas nas três fases quando o carregador estiver no modo controlado por tensão.
