8. Instalación
Este producto tiene tensiones que podrían ser peligrosas. Solo debe instalarse bajo la supervisión de un instalador con la formación adecuada y de conformidad con la normativa local. Le rogamos que se ponga en contacto con Victron Energy para más información o para obtener la formación necesaria.
8.1. Ubicación
El producto debe instalarse en una zona seca y bien ventilada, tan cerca como sea posible de las baterías. Debe dejarse un espacio de al menos 10 cm. alrededor del producto para refrigeración.
Aviso
Una temperatura ambiente demasiado alta tendrá como resultado:
Una menor vida útil.
Una menor corriente de carga.
Una menor capacidad de pico, o que se apague el inversor. Nunca coloque el aparato directamente sobre las baterías.
El producto puede montarse en la pared. Para su instalación, en la parte posterior de la carcasa hay dos agujeros y un gancho (véase el apéndice G). El dispositivo puede colocarse horizontal o verticalmente. Para que la ventilación sea óptima es mejor colocarlo verticalmente.
Aviso
La parte interior del producto debe quedar accesible tras la instalación.
Intente que la distancia entre el producto y la batería sea la menor posible para minimizar la pérdida de tensión en los cables.
Por motivos de seguridad, este producto debe instalarse en un entorno resistente al calor. Debe evitarse la presencia de productos químicos, componentes sintéticos, cortinas u otros textiles, etc. en su proximidad.
8.2. Conexión de los cables de batería
Para utilizar toda la capacidad del producto, deben utilizarse baterías con capacidad suficiente y cables de batería de sección adecuada. Consulte la tabla.
24/3000/70 GX | 48/3000/35 GX | 48/5000/70 GX | |
|---|---|---|---|
Capacidad de batería recomendada (Ah) | 200 - 700 | 100 - 400 | 200 - 800 |
Fusible CC recomendado | 300 A | 125 A | 200 A |
Sección recomendada (mm²) para terminales + y - | |||
0 – 5 m | 50 mm2 | 35 mm² | 70 mm2 |
5 – 10 m | 95 mm² | 70 mm² | 2 x 70 mm² |
Observación: La resistencia interna es el factor determinante al trabajar con baterías de poca capacidad. Por favor, consulte a su proveedor o lea los apartados correspondientes de nuestro libro “Energía ilimitada”, que puede descargarse de nuestro sitio web.
8.3. Procedimiento de conexión de la batería
Conecte los cables de la batería de la manera siguiente:
Aviso
Utilice una llave dinamométrica aislada para no cortocircuitar la batería. Evite cortocircuitar los cables de la batería.
Aviso
Se debe prestar especial cuidado y atención al hacer las conexiones de la batería. Debe confirmarse la polaridad correcta con un multímetro antes de hacer la conexión. Conectar una batería con la polaridad equivocada destruirá el dispositivo y esto no está cubierto por la garantía.
Quite los dos tornillos del fondo de la carcasa y retire el panel de servicio.

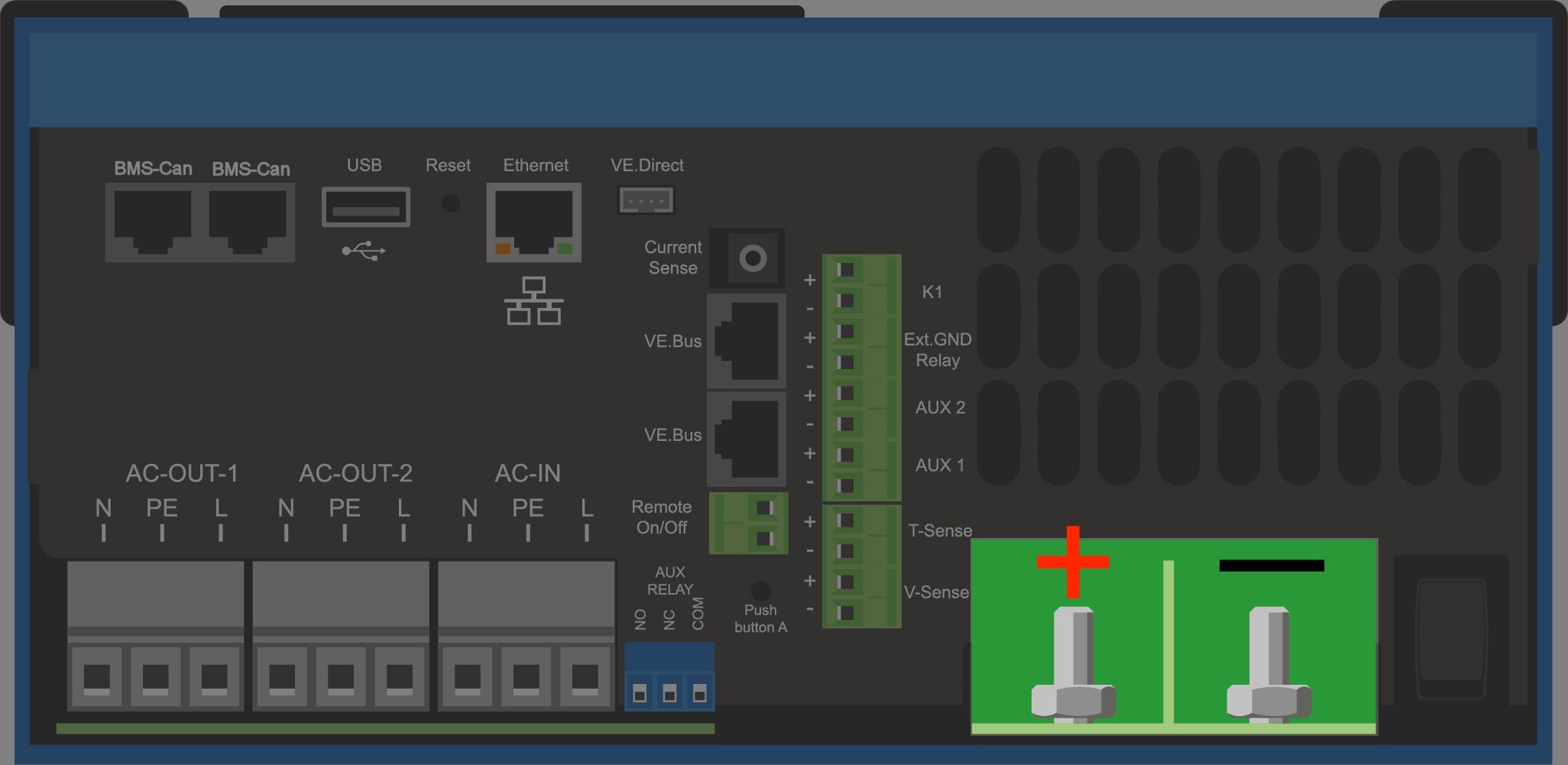

Conecte los cables de la batería. Primero el cable - y después el cable +. Tenga en cuenta que se puede producir algún chispazo al hacer las conexiones de la batería.
Apriete las tuercas hasta la torsión indicada para que la resistencia de contacto sea mínima.
8.4. Conexión del cableado de CA
Aviso
Este es un producto de clase de seguridad I (suministrado con terminal de puesta a tierra con fines de seguridad). Los terminales de entrada y/o salida CA y/o el punto de puesta a tierra de la parte interior del producto deben disponer de una conexión a tierra permanente por motivos de seguridad. Véase el Apéndice A.
En una instalación fija, una puesta a tierra ininterrumpida puede asegurarse mediante el cable de puesta a tierra de la entrada de CA. En caso contrario, se deberá poner a tierra la carcasa.
El producto dispone de un relé de puesta a tierra (relé H, véase el apéndice B) que conecta automáticamente la salida del neutro a la carcasa si no hay alimentación CA externa disponible. Si hay alimentación CA externa, el relé de puesta a tierra H se abrirá antes de que el relé de seguridad de entrada se cierre. De esta forma se garantiza el funcionamiento correcto del disyuntor para las fugas a tierra que está conectado a la salida.
En una instalación móvil (por ejemplo, con una toma de corriente de un pantalán), la interrupción de la conexión de la toma de puerto desconectará simultáneamente la conexión de puesta a tierra. En tal caso, la carcasa debe conectarse al chasis (del vehículo) o al casco o placa de toma de tierra (de la embarcación). En el caso de los barcos, no se recomienda la conexión directa al pantalán debido a la posible corrosión galvánica. La solución es utilizar un transformador de aislamiento.

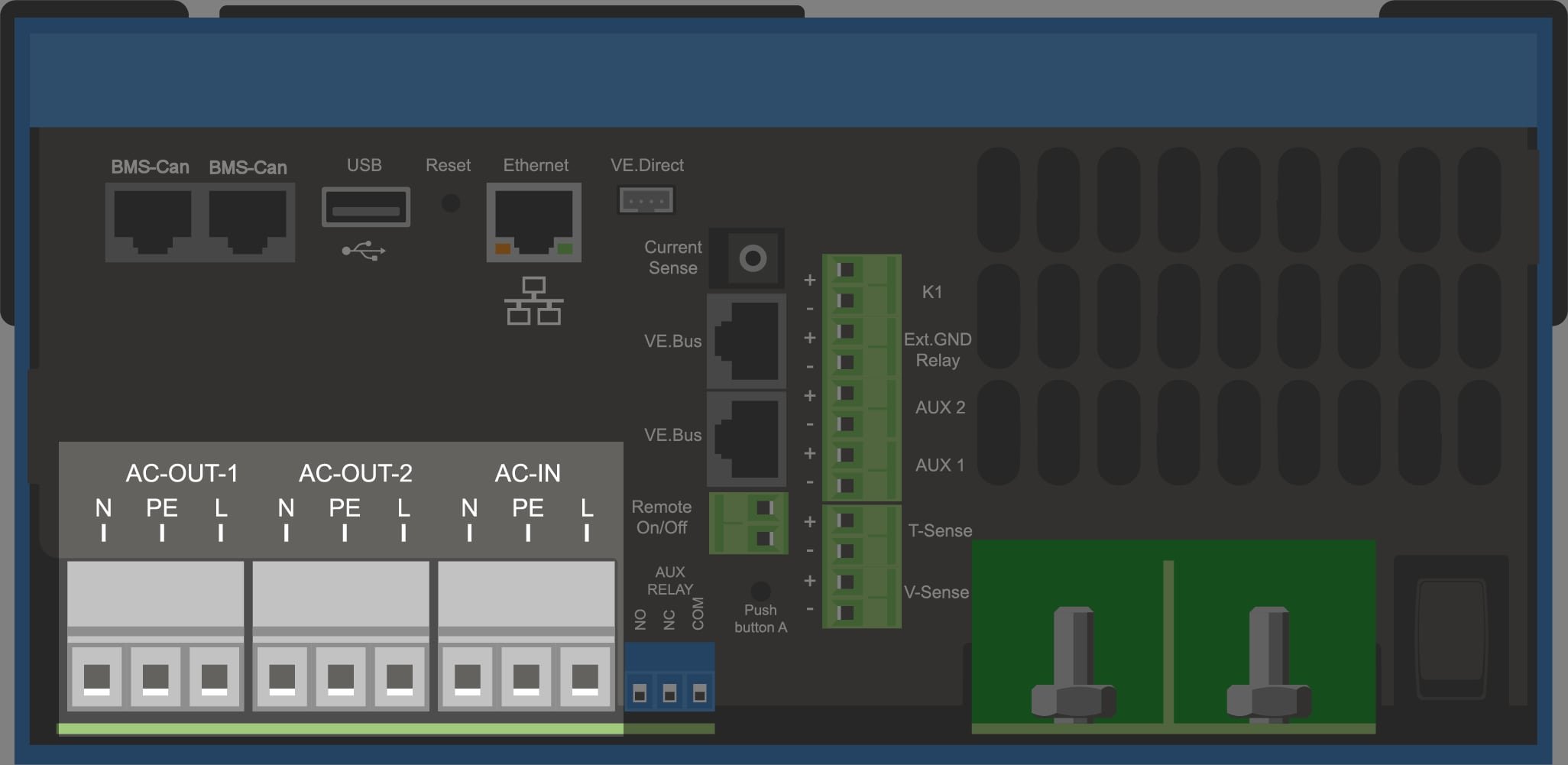

Los bloques terminales se encuentran en el circuito impreso, véase el apéndice A.
No invertir el neutro y la fase al conectar la alimentación CA.
El inversor cuenta con un transformador que aísla la frecuencia de la red. Esto impide que haya corriente CC en un puerto CA. De este modo se pueden usar un diferencial (RCD) de tipo A.
AC-in El cable de entrada CA puede conectarse al bloque terminal “AC–in”. De izquierda a derecha: "N" (neutro), "PE" (tierra) y "L" (fase) La entrada CA debe protegerse por medio de un fusible o de un disyuntor magnético de 32 A o menos y el cable debe tener una sección adecuada. Si la alimentación CA tuviese una capacidad nominal menor, la capacidad del fusible o disyuntor magnético también deberá reducirse.
AC-out-1 El cable de salida CA puede conectarse directamente al bloque terminal "AC-out". De izquierda a derecha: "N" (neutro), "PE" (tierra) y "L" (fase) Gracias a su función PowerAssist, el Multi puede añadir a la salida hasta 3 kVA (esto es, 3000 / 230 = 13 A) en periodos de gran demanda de potencia. Junto con una corriente de entrada máxima de 32 A, esto significa que la salida puede suministrar hasta 32 + 13 = 45 A. Debe incluirse un disyuntor para las fugas a tierra y un fusible o disyuntor capaz de soportar la carga esperada, en serie con la salida, y con una sección de cable adecuada.
AC-out-2 Hay una segunda salida que desconecta su carga en caso de funcionamiento con batería. En estos terminales, se conectan equipos que sólo pueden funcionar si hay tensión CA disponible en las entradas AC-in-1, por ejemplo, una caldera eléctrica o un aire acondicionado. La carga de AC-out-2 se desconecta inmediatamente cuando el inversor/cargador cambia a funcionamiento con batería. Una vez que las entradas AC-in-1 disponen de CA, la carga en AC-out-2 se volverá a conectar, en un lapso de aproximadamente 2 minutos. Esto permite que se estabilice el generador.
8.5. Conexiones opcionales
Existen varias conexiones opcionales distintas:
8.5.1. Control remoto
El producto puede manejarse de forma remota de dos maneras:
Con un conmutador externo (terminal de conexión M, véase el apéndice A). Sólo funciona si el conmutador del dispositivo está en “on”.
Con un panel Digital Multi Control (conectado a una de las dos tomas RJ45 L, véase el apéndice A). Sólo funciona si el conmutador del dispositivo está en “on”.
El panel Digital Multi Control tiene un selector giratorio con el que se puede fijar la corriente máxima de entrada CA: véase PowerControl y PowerAssist.
8.5.2. Relé programable
El producto dispone de un relé programable. El relé puede programarse para distintas aplicaciones, por ejemplo, como relé de arranque.
8.5.3. Puertos programables analógicos/digitales de entrada/salida
El producto dispone de dos puertos de entrada/salida analógicos/digitales.
Estos puertos pueden usarse para distintos fines. Una aplicación sería la de comunicarse con el BMS de una batería de iones de litio.
8.5.4. Sensor de tensión (terminal de conexión J, véase el apéndice A)
Para compensar las posibles pérdidas del cable durante la carga, se pueden conectar dos sondas con las que se mide la tensión directamente en la batería o en los puntos de distribución positivos y negativos. Utilice cable con una sección de 0,75 mm².
Durante la carga de la batería, el inversor/cargador compensará la caída de tensión en los cables CC hasta un máximo de 1 voltio (es decir, 1 V en la conexión positiva y 1 V en la negativa). Si la caída de tensión puede ser superior a 1 V, la corriente de carga se limita de forma que la caída de tensión siga estando limitada a 1 V.
8.5.5. Sensor de temperatura (terminal de conexión J, véase el apéndice A)
Para carga compensada por temperatura, puede conectarse el sensor de temperatura (suministrado con el inversor/cargador). El sensor está aislado y debe colocarse en el terminal negativo de la batería.
8.5.6. Conexión en paralelo
Para sistemas trifásicos y paralelos, es necesario usar unidades idénticas. En este caso, como solo se permite un dispositivo GX por sistema, si quiere hacer un sistema en paralelo o trifásico con este producto deberá encontrar el mismo modelo MultiPlus-II para emparejarlo.
Para ayudarle a encontrar unidades idénticas, considere el uso de MultiPlus-II para sistemas trifásicos y paralelos y de un dispositivo GX externo.
Pueden conectarse hasta seis unidades en paralelo. Para conectar este producto con un MultiPlus-II en un sistema en paralelo, se deben cumplir los siguientes requisitos:
Aviso
Es esencial que el terminal negativo de la batería situado entre las unidades esté siempre conectado. No puede haber un fusible o disyuntor en el negativo.
Todas las unidades deben conectarse a la misma batería.
Un máximo de seis unidades conectadas en paralelo.
Los dispositivos deben ser idénticos (excepto por el GX) y tener el mismo firmware.
Los cables de conexión de CC a los dispositivos deben tener la misma longitud y sección.
Si se utiliza un punto de distribución CC negativo y otro positivo, la sección de la conexión entre las baterías y el punto de distribución CC debe ser al menos igual a la suma de las secciones requeridas para las conexiones entre el punto de distribución y las unidades.
Interconecte siempre los cables negativos de la batería antes de colocar los cables UTP.
Coloque las unidades cerca entre sí, pero deje al menos 10 cm para ventilación por debajo, por encima y por los lados de las unidades.
Los cables UTP deben conectarse directamente desde una unidad a la otra (y al panel remoto). No se permiten cajas de conexión o distribución.
Sólo puede conectarse al sistema un medio de control remoto (panel o conmutador). Esto significa un solo GX. Si se debieran conectar múltiples models GX en paralelo o trifásico, las conexiones internas entre la tarjeta GX y otros componentes deben desconectarse. Por esta razón recomendamos la utilización de modelos MultiPlus sin GX incorporado para estos sistemas.
8.5.7. Funcionamiento trifásico
El producto también puede utilizarse en una configuración trifásica en “i” griega (Y). Para ello, se hace una conexión entre los dispositivos con cables UTP RJ45 estándar (igual que para el funcionamiento en paralelo). A continuación será necesario configurar el sistema.
Requisitos previos: véase la sección Sonda de tensión.
Nota: El producto no es adecuado para una configuración trifásica delta (Δ).
Cuando en VEConfigure se ha seleccionado el código de red AS4777.2, en un sistema trifásico sólo se permiten dos unidades en paralelo por fase.
Para obtener información más detallada sobre configuración paralela y trifásica, hable en primer lugar con su distribuidor Victron y consulte este manual específico:
https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
8.5.8. Conexión al Portal VRM
Para conectar el producto a VRM se necesita una conexión a Internet. Esto puede hacerse por WiFi o, preferiblemente, mediante conexión por cable Ethernet a un router conectado a Internet.
El ID del sitio VRM se encuentra en una etiqueta dentro de la zona de cables de conexión del dispositivo.
Para más información sobre cómo configurar VRM, consulte el Manual de introducción a VRM
8.6. Actualizaciones de firmware
8.6.1. Registro de cambios
El registro de cambios (changelog) se puede encontrar en Victron Professional, Firmware, Venus OS.
8.6.2. A través de Internet o con una tarjeta microSD o una memoria USB
Hay dos formas de actualizar el firmware:
A través de Internet, manualmente o dejando que compruebe si hay nuevas actualizaciones cada día
Desde una tarjeta microSD o una memoria USB
Descarga directa desde Internet
En dispositivos GX sin pantalla (por ejemplo, Venus GX o Cerbo GX sin GX Touch), use la consola Remote Console para acceder a los siguientes menús.
Para hacer la actualización desde Internet, vaya a: Configuración → Firmware→Actualizaciones desde Internet.
Pulse “Comprobar si hay actualizaciones”.
Si hay una versión de firmware más reciente aparecerá en “Actualización disponible”. Pulse para actualizar a la nueva versión de firmware.
Una vez que se haya actualizado el dispositivo GX a la nueva versión de firmware, asegúrese de comprobar los ajustes de su instalación.
Nota
[en] Note that for most system applications our advise is to keep automatic updates disabled; as is also the default factory setting.
[en] Instead, update the system at a convenient moment; when people are on location and ready to revert to a previous system and/or troubleshoot in case of issues.
Tarjeta microSD o memoria USB
La actualización con una tarjeta microSD o una memoria USB se llama “Actualización sin Internet”. Use esta opción para actualizar un dispositivo que no esté conectado a Internet.
Paso 1. Descargar
Obtenga el archivo swu más reciente:
Tenga en cuenta que los mismos archivos, y el registro de cambios, están disponibles en Victron Professional, que cuenta además con una conexión a Dropbox para que siempre tenga los últimos archivos disponibles en su ordenador.
Paso 2. Instale una tarjeta microSD o una memoria USB
Guarde el archivo en la carpeta raíz de la tarjeta microSD o memoria USB.
Paso 3. Inserte el dispositivo
Aparecerá una advertencia diciendo que “No se están usando medios para guardar registros”. Puede ignorarla sin problema.
Paso 4. Inicie la actualización.
Vaya a Configuración → Firmware → Actualizaciones sin Internet.
Pulse Comprobar actualizaciones.
Si el firmware de la tarjeta microSD o memoria USB es más reciente que el que tiene el dispositivo, aparecerá “Actualización disponible”. Pulse para iniciar el proceso de actualización.
8.6.3. Volver a una versión de firmware anterior
Hay dos formas de volver a una versión de firmware anterior:
Con la opción de Firmware almacenado o
descargando un archivo de firmware específico, guardándolo en una tarjeta microSD o memoria USB e instalándolo desde ese dispositivo.
Opción de Firmware almacenado
Esta opción le permite cambiar entre la versión de firmware actual y la anterior. No requiere Internet o tarjeta SD.
Vaya a Ajustes → Firmware → Firmware almacenado.
La siguiente pantalla muestra la versión de firmware actualmente en funcionamiento y la versión de firmware con la que se puede arrancar.
Pulse sobre “Pulsar para arrancar” para arrancar en la versión de firmware almacenada.
Ahora se arranca la versión de firmware anterior y la versión de firmware anterior se almacena en su lugar.
Instalar una versión de firmware concreta desde SD/USB
Puede haber razones por las que sea necesario descargar e instalar manualmente una versión de firmware concreta (por ejemplo, una versión de firmware más antigua que no esté guardada como “Firmware almacenado” en el dispositivo GX). En este apartado se explica cómo hacerlo.
Se pueden descargar antiguas versiones de firmware de Venus OS aquí: https://updates.victronenergy.com/feeds/venus/release/images/
Para MultiPlus-II GX y EasySolar-II GX use la carpeta nanopi.
Descargue el archivo .swu de la versión correspondiente.
Guarde el archivo .swu en la carpeta raíz de una tarjeta microSD o memoria USB.
Introduzca la tarjeta microSD o memoria USB en su dispositivo GX.
Aparecerá una advertencia diciendo que “El almacenamiento vinculado contiene una imagen de firmware, no se usa para guardar registros”. Puede ignorarla sin problema.
Vaya a Configuración → Firmware → Instalar firmware desde SD/USB.
Debe mostrar la versión de firmware concreta como “Firmware encontrado”. Pulse sobre ella para instalarla.
Nota
Tenga en cuenta que aunque el backporting no suele ser un problema, es posible que algunos ajustes vuelvan a sus valores predeterminados. Asegúrese de comprobarlo.
