Aplicația comutatorului de transfer extern

3. Instalare

În această secțiune:

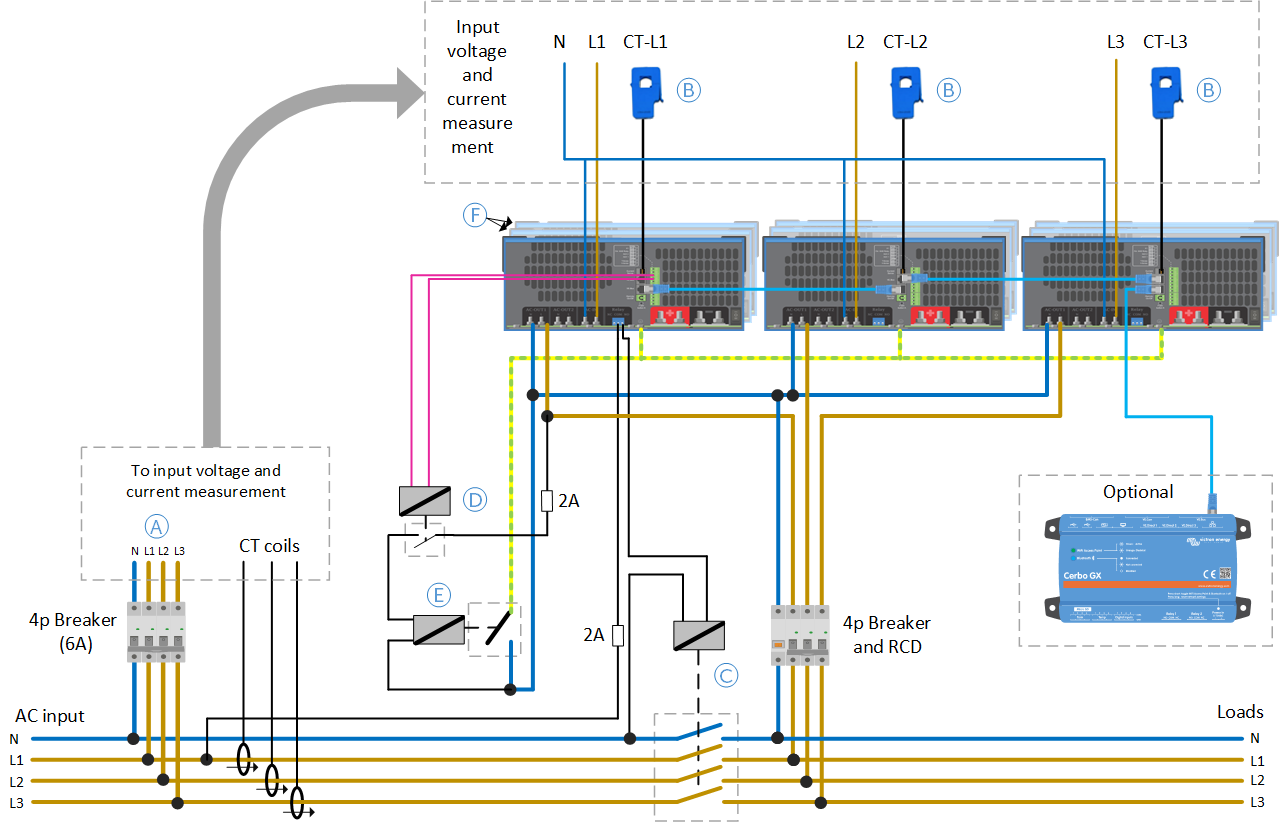

A

Cabluri pentru măsurarea tensiunii curentului alternativ, conectate la bornele AC-IN ale MultiPlus(-II).

B

Transformatoare de curent pentru MultiPlus(-II), conectate la bornele pentru transformatorul de curent MultiPlus(-II).

C

Comutator de transfer extern, acționat de bornele releului programabil (releu AUX) ale MultiPlus(-II).

D

Releu auxiliar de împământare, acționat de bornele releului extern de împământare ale MultiPlus(-II).

E

Releu de împământare, acționat de releul de ajutor la împământare.

F

Unități MultiPlus(-II) suplimentare pot fi conectate în paralel pe fiecare fază, având conectate doar bornele AC-OUT și VE.Bus.

Pentru diagrama în mărime naturală sau diagrama în mărime naturală care include un releu Ziehl UFR1001E, consultați secțiunea Diagrame de cablare.

Avertisment

Sistemele paralele și multifazate sunt complexe. Nu oferim asistență și nu recomandăm ca instalatorii fără instruire sau experiență să lucreze la aceste sisteme.

Înainte de punerea inițială sub tensiune a sistemului, verificați din nou toate conexiunile. Erorile de cablare pot deteriora unitățile MultiPlus(-II).

3.1. Măsurarea tensiunii curentului alternativ

Intrarea de curent alternativ a MultiPlus(-II) funcționează ca o intrare de măsurare. Deoarece releul intern de retroalimentare nu este utilizat, firele pot fi relativ subțiri. Așadar, sunt suficiente fire de 1,5 mm².

Procedura de conectare:

  1. Conectați bornele AC-IN ale MultiPlus(-II) la alimentarea cu curent alternativ.

  2. Pentru unitățile paralele, conectați numai unitatea principală (a fiecărei faze) la borna AC-IN și lăsați bornele AC-IN ale unităților de tip slave neconectate.

  3. Utilizați un întrerupător cu patru poli de 6 A pentru a fuziona firele de linie și cele neutre.

3.2. Transformator de curent

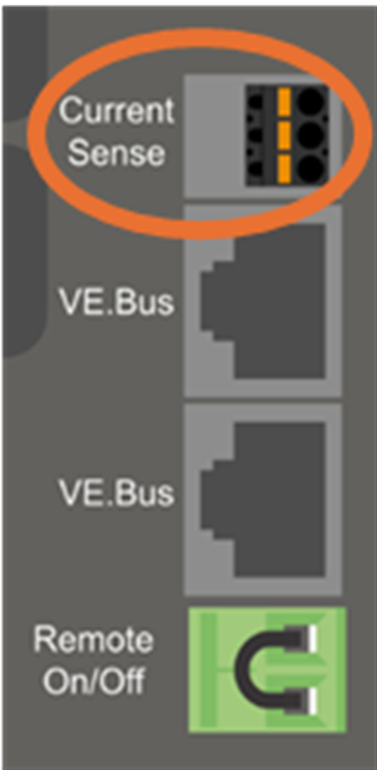

Transformatoarele de curent pentru fiecare fază (L1, L2 și L3) sunt conectate la intrările „Current Sense” de pe unitățile master de fază respective MultiPlus(-II):

Procedura de conectare:

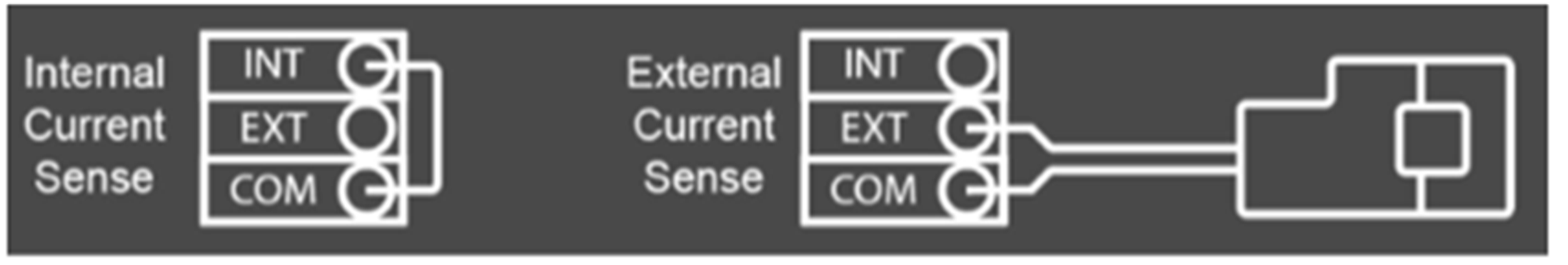

  1. Îndepărtați puntea de sârmă dintre bornele INT și COM.

  2. Conectați firul roșu al senzorului la borna EXT și firul alb al senzorului la borna COM.

  3. Asigurați-vă că direcția firului prin senzorul de curent urmează săgeata îndreptată de la generator la MultiPlus(-II).


Note importante:

  • Evitați să direcționați cablajul senzorului de curent în paralel și aproape de cablajul de alimentare cu curent alternativ, cablajul de semnal sau cablajul VE.Bus pentru a preveni interferența semnalului.

  • Transformatorul de curent de 400 A are o rezoluție redusă de detectare a curentului, în special la curenți mici.

Transformatoare de curent compatibile:

  • CRT12XXXXXX: Transformator de curent 100 A: 50 mA pentru MultiPlus-II și MultiPlus 20 kW cu terminații de cablu (disponibil în lungimi de cablu de 1,5 și 20 m).

  • CTR140050100: Transformator de curent 400 A: 50 mA pentru MultiPlus-II și MultiPlus 20 kW (10 m) cu terminații de cablu (cablajul senzorului de curent poate fi extins până la 20 m folosind cablu de 0,75 mm²).

  • CRT11XXXXXXX: Transformator de curent 100 A:50 mA pentru MultiPlus-II cu conector jack (pentru unități MultiPlus-II mai vechi, disponibil în lungimi de 1,5 sau 20 m).

Pentru mai multe informații, consultați: https://www.victronenergy.ro/meters-and-sensors/current-transformer-for-multiplus-ii.

3.3. Releu împământare

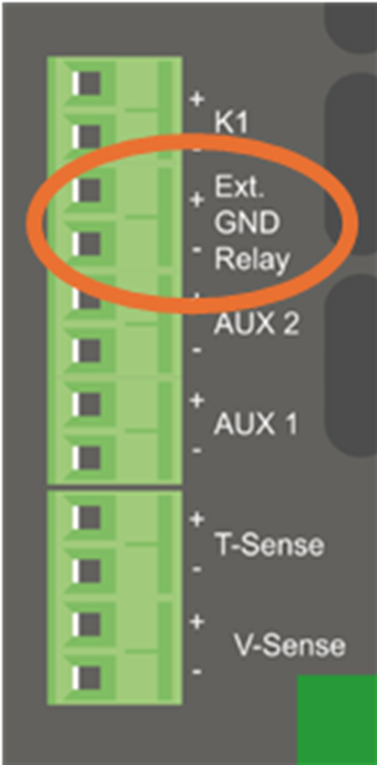

Semnalul de comandă al releului de împământare este furnizat de terminalele „Ext GND Relay” MultiPlus(-II) ale unității principale de fază L1 prin intermediul unui releu de ajutor.

Deoarece semnalul de ieșire „Ext GND Relay” este limitat la 24 V/200 mA, trebuie utilizat un releu de ajutor cu o bobină de 24 V pentru a comuta releul de împământare real.

Puterea nominală a releului de împământare trebuie să corespundă puterii totale a invertorului din sistem.

Procedura de conectare:

  1. Conectați bornele bobinei releului de ajutor de împământare la bornele „Ext. GND Relay” ale MultiPlus(-II).

  2. Conectați bornele de alimentare ale releului de ajutor la borna L1 MultiPlus(-II) AC-OUT L și la una dintre bornele bobinei releului de împământare. Fixați acest fir cu o siguranță de 2 A.

  3. Conectați cealaltă bornă a bobinei releului de împământare la borna AC-OUT N a unității MultiPlus(-II) L1.

  4. Conectați bornele de putere ale releului de împământare între bornele GND și AC-OUT N ale MultiPlus(-II).


3.4. Comutator de transfer extern

Se poate utiliza orice contactor standard.

Deoarece curentul invertorului trece prin ieșirile de curent alternativ ale unităților MultiPlus(-II), asigurați-vă că cablajul contactorului extern de transfer este dimensionat corespunzător și simetric.

Procedura de conectare:

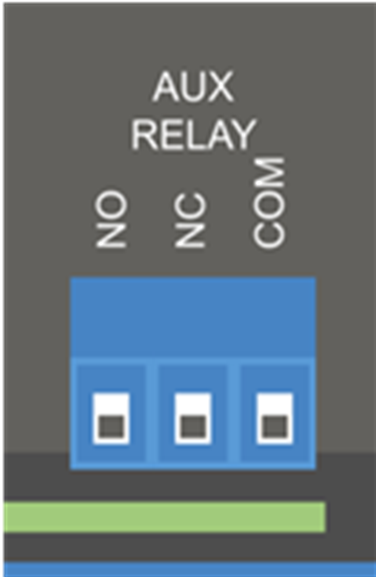

  1. Conectați bobina contactorului direct la bornele NO și COM ale bornelor „AUX RELAY” ale MultiPlus(-II) din unitatea master a fazei L1. Protejați acest cablu cu o siguranță de 2 A.

  2. Conectați o parte a bornelor de alimentare la sursa de alimentare cu curent alternativ.

  3. Conectați cealaltă parte a bornelor de alimentare ale contactorului la bornele AC-OUT sau la unitățile MultiPlus(-II) și la sarcinile de curent alternativ.

  4. Protejați cablajul de ieșire a curentului alternativ cu un întrerupător de circuit adecvat pentru sarcina preconizată și calibrul cablului. Fixați atât cablajul de linie, cât și cel neutru.

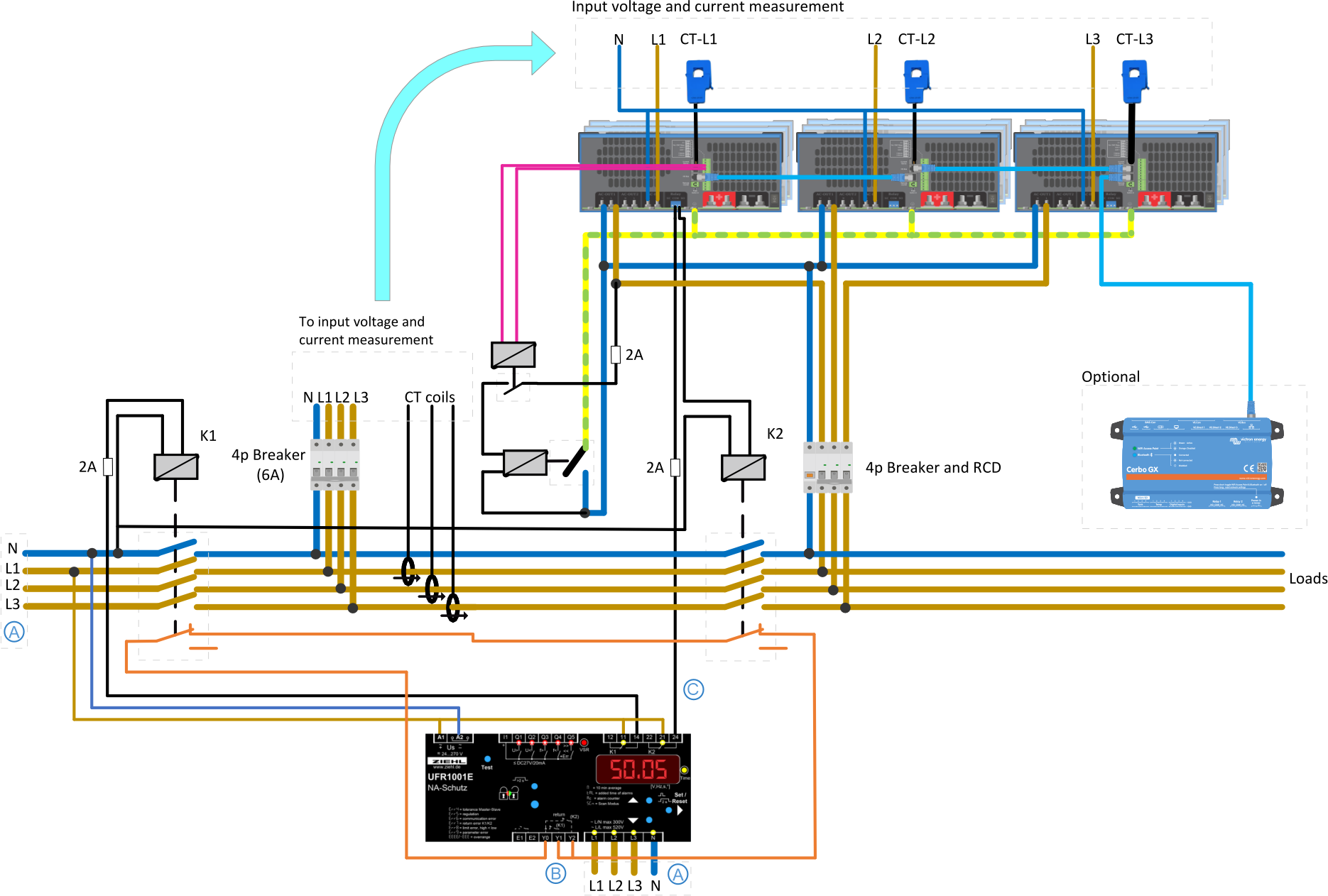

3.5. Releu Ziehl

Un releu Ziehl UFR1001E poate fi necesar pentru anumite țări sau aplicații conectate la rețea. Secțiunea Lista țărilor de certificare a codului de rețea enumeră cerințele pentru fiecare țară.


A

Rețea sau generator

B

Semnale de reacție privind poziția comutatorului de transfer K1, K2

C

MultiPlus(-II) poate deschide K2

Pentru mai multe informații despre releul Ziehl UFR1001E, vizitați site-ul nostru: https://www.victronenergy.ro/accessories/ziehl-voltage-frequency-sensitive-relay-ufr1001e

Pentru diagrama completă a cablajului, consultați secțiunea Schemă de cablare cu releu Ziehl adăugat.
