2. Funcționalitate
Comutatorul de transfer extern înlocuiește comutatorul de transfer de curent alternativ intern al fiecărei unități MultiPlus(-II) individuale din sistem. Sistemul funcționează aproape identic cu unul care utilizează comutatoarele de transfer de curent alternativ interne.
Caracteristici precum funcționalitatea UPS, limitarea curentului de intrare CA, PowerControl și PowerAssist rămân active.

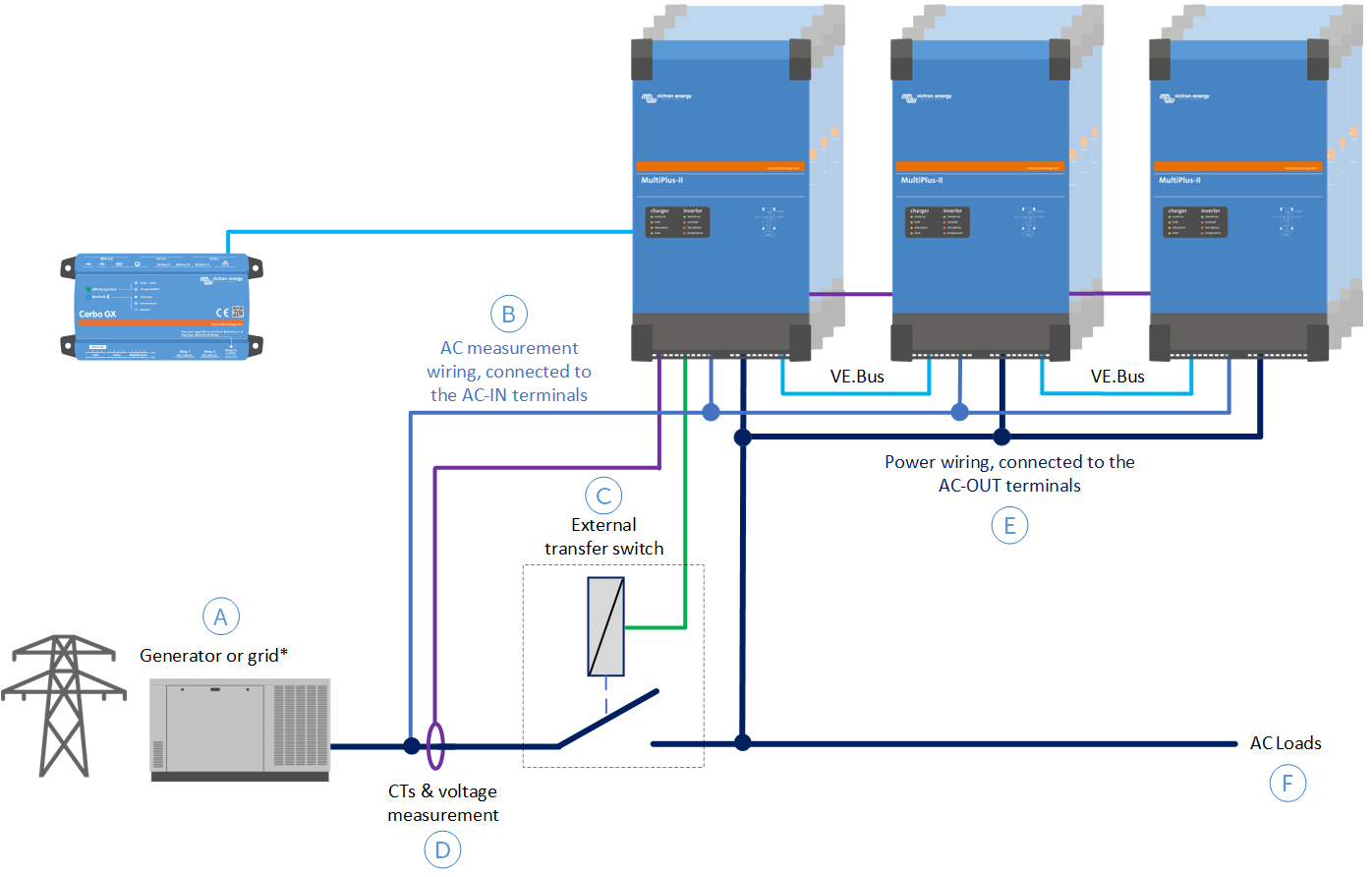

2.1. Diagrama unei singure linii
| ||
A | Generator sau rețea* *) Pentru aprobările și cerințele aplicațiilor de rețea, consultați secțiunea Lista țărilor de certificare a codului de rețea. | |
B | Cabluri pentru măsurarea tensiunii curentului alternativ, conectate la bornele AC-IN ale MultiPlus(-II) | |
C | Comutator de transfer extern | |
D | Transformatoare de curent (CT) și cabluri de măsurare a tensiunii curentului alternativ | |
E | Cabluri de alimentare conectate la bornele AC-OUT ale MultiPlus(-II) | |
F | Sarcini de curent alternativ | |
