Zastosowanie zewnętrznego przełącznika transferowego

3. Instalacja

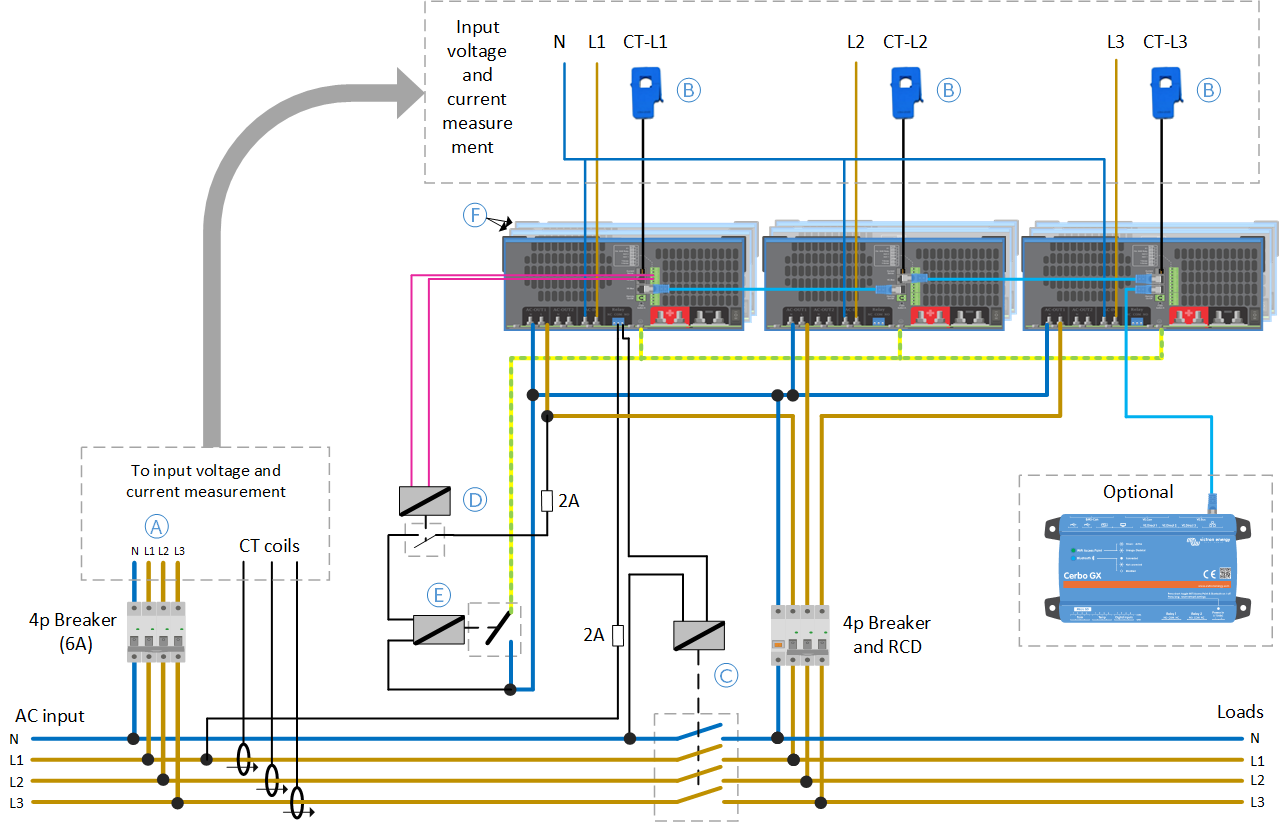

W tym rozdziale:

A

Przewody do pomiaru napięcia AC, podłączone do zacisków MultiPlus(-II) AC-IN.

B

Przekładniki prądowe dla MultiPlus(-II), podłączone do zacisków przekładnika prądowego MultiPlus(-II).

C

Zewnętrzny przełącznik transferowy, sterowany przez zaciski programowalnego przekaźnika MultiPlus(-II) (przekaźnik AUX).

D

Pomocniczy przekaźnik uziemiający, sterowany przez zaciski zewnętrznego przekaźnika uziemiającego MultiPlus(-II).

E

Przekaźnik uziemiający, sterowany przez pomocniczy przekaźnik uziemiający.

F

Dodatkowe urządzenia MultiPlus(-II) można łączyć równolegle w każdej fazie, podłączając tylko ich zaciski AC-OUT i VE.Bus.

Pełnowymiarowy schemat lub pełnowymiarowy schemat uwzględniający przekaźnik Ziehl UFR1001E przedstawiono w rozdziale Schematy połączeń.

Ostrzeżenie

Układy równoległe i wielofazowe są złożone. Nie wspieramy i nie zalecamy wykonywania prac przy tych systemach przez nieprzeszkolonych lub niedoświadczonych instalatorów.

Przed pierwszym uruchomieniem instalacji należy dokładnie sprawdzić całe okablowanie. Błędy w okablowaniu mogą skutkować uszkodzeniem urządzeń MultiPlus(-II).

3.1. Pomiar napięcia prądu przemiennego

Wejście AC MultiPlus(-II) pełni funkcję wejścia pomiarowego. Ponieważ wewnętrzny przekaźnik zwrotnego zasilania nie jest używany, przewody mogą być stosunkowo cienkie, wystarczą przewody o przekroju 1,5 mm².

Procedura dokonywania połączeń:

  1. Podłącz zaciski AC-IN MultiPlus(-II) do zasilania prądem przemiennym.

  2. W przypadku urządzeń połączonych równolegle, podłącz tylko urządzenie główne (każdej fazy) do zacisku AC-IN i pozostaw zaciski AC-IN urządzeń podrzędnych niepodłączone.

  3. Do zabezpieczenia przewodu liniowego i neutralnego użyj czterobiegunowego wyłącznika automatycznego 6 A.

3.2. Przekładnik prądowy

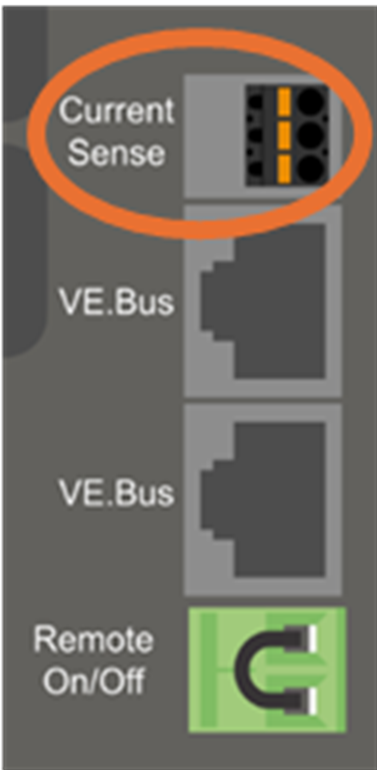

Przekładniki prądowe dla każdej fazy (L1, L2 i L3) są podłączone do wejść „Current Sense” odpowiednich głównych urządzeń fazowych MultiPlus(-II):

Procedura dokonywania połączeń:

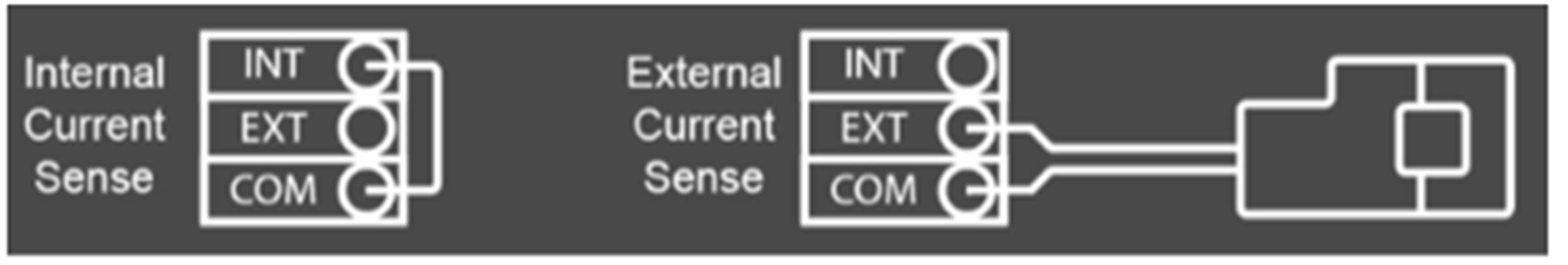

  1. Usuń mostek drutowy pomiędzy zaciskami INT i COM.

  2. Podłącz czerwony przewód czujnika do zacisku EXT, a biały przewód czujnika do zacisku COM.

  3. Sprawdź, czy kierunek przewodu przechodzącego przez czujnik prądu jest zgodny ze strzałką wskazującą od generatora do MultiPlus(-II).


Ważne uwagi:

  • Aby zapobiec zakłóceniom sygnału, należy unikać prowadzenia przewodów czujnika prądu równolegle i blisko przewodów zasilania prądem przemiennym, przewodów sygnałowych lub przewodów VE.Bus.

  • Przekładnik prądowy 400 A ma zmniejszoną rozdzielczość wykrywania prądu, szczególnie przy niskim natężeniu prądu.

Kompatybilne przekładniki prądowe:

  • CRT12XXXXXX: Przekładnik prądowy 100 A: 50 mA dla MultiPlus-II i MultiPlus 20 kW, z końcówkami przewodowymi (dostępny w długościach kabla 1,5 i 20 m).

  • CTR140050100: Przekładnik prądowy 400 A: 50 mA dla MultiPlus-II i MultiPlus 20 kW (10 m), z końcówkami przewodowymi (okablowanie czujnika prądu można przedłużyć do 20 m za pomocą przewodu 0,75 mm²).

  • CRT11XXXXXXX: Przekładnik prądowy 100A:50mA dla złącza Jack MultiPlus-II (dla starszych urządzeń MultiPlus-II, dostępne w długościach 1,5 lub 20 m).

Więcej informacji podano na stronie: https://www.victronenergy.pl/meters-and-sensors/current-transformer-for-multiplus-ii.

3.3. Przekaźnik uziemienia

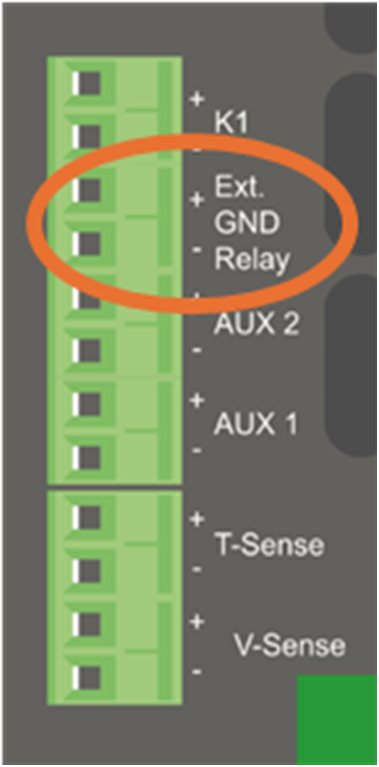

Sygnał sterujący przekaźnika uziemienia jest dostarczany przez zaciski MultiPlus(-II) „Ext GND Relay” urządzenia głównego fazy L1 za pośrednictwem przekaźnika pomocniczego.

Wobec faktu, że sygnał wyjściowy „Ext GND Relay” jest ograniczony do 24 V / 200 mA, do przełączenia rzeczywistego przekaźnika uziemienia należy zastosować przekaźnik pomocniczy z cewką 24 V.

Wartość znamionowa przekaźnika uziemiającego musi odpowiadać całkowitej mocy falownika w systemie.

Procedura dokonywania połączeń:

  1. Podłącz zaciski cewki przekaźnika pomocniczego do zacisków „Ext.GND Relay” MultiPlus(-II).

  2. Podłącz zaciski zasilania przekaźnika pomocniczego do zacisku L1 MultiPlus(-II) AC-OUT L i jednego z zacisków cewki przekaźnika uziemienia. Zabezpiecz ten przewód bezpiecznikiem 2 A.

  3. Podłącz pozostały zacisk cewki przekaźnika masy do zacisku N L1 MultiPlus(-II) AC-OUT.

  4. Podłącz zaciski zasilania przekaźnika masy pomiędzy zaciski MultiPlus(-II) GND i AC-OUT N.


3.4. Zewnętrzny przełącznik transferowy

Można zastosować dowolny standardowy stycznik.

Wobec faktu, że prąd falownika przepływa przez wyjścia AC urządzeń MultiPlus(-II), należy sprawdzić, czy okablowanie zewnętrznego stycznika przesyłowego ma odpowiedni rozmiar i jest symetryczne.

Procedura dokonywania połączeń:

  1. Podłącz cewkę stycznika bezpośrednio do zacisków NO i COM zacisków MultiPlus(-II) „AUX RELAY” urządzenia głównego fazy L1. Zabezpiecz ten przewód bezpiecznikiem 2 A.

  2. Jedną stronę zacisków zasilania stycznika podłącz do źródła zasilania prądem przemiennym.

  3. Podłącz drugą stronę zacisków zasilania stycznika do zacisków AC-OUT lub jednostek MultiPlus(-II) i odbiorników prądu przemiennego.

  4. Zabezpiecz okablowanie wyjściowe prądu przemiennego za pomocą wyłącznika automatycznego odpowiedniego do oczekiwanego obciążenia i średnicy przewodu. Zabezpiecz przewody liniowe i neutralne.


3.5. Przekaźnik Ziehl

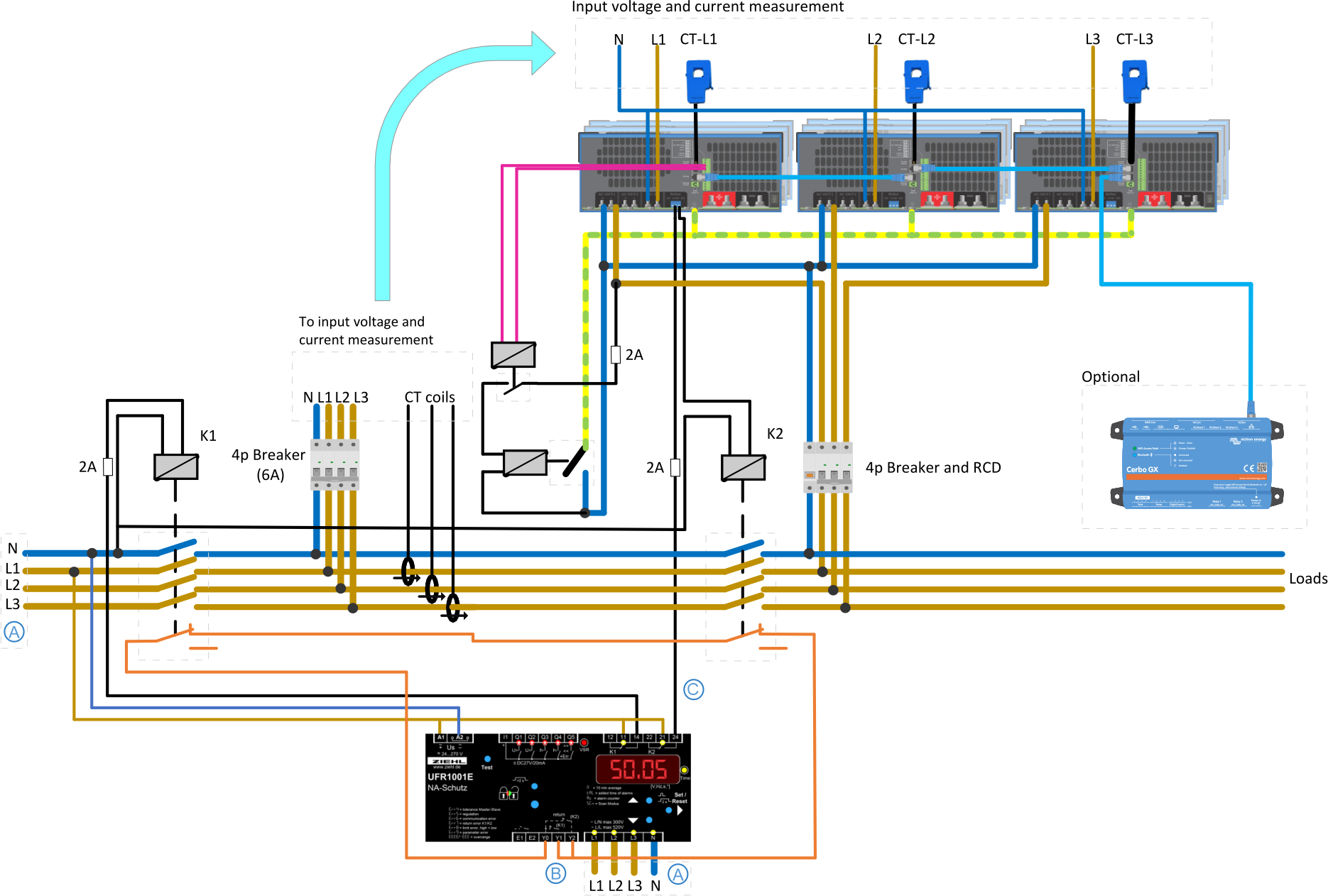

W niektórych krajach lub instalacjach podłączonych do sieci przesyłowej użycie przekaźnika Ziehl UFR1001E może być konieczne. W rozdziale Lista krajów certyfikujących kodeks sieci przesyłowych wymieniono wymagania obowiązujące w poszczególnych krajach.


A

Sieć przesyłowa lub generator

B

Sygnały sprzężenia zwrotnego zależnie od położenia przełącznika transferowego K1, K2

C

MultiPlus(-II) może otworzyć K2

Więcej informacji na temat przekaźnika Ziehl UFR1001E znajduje się na naszej stronie internetowej: https://www.victronenergy.pl/accessories/ziehl-voltage-frequency-sensitive-relay-ufr1001e.

Pełny schemat połączeń przedstawiono w rozdziale Schemat połączeń z dodanym przekaźnikiem Ziehl.
