Zastosowanie zewnętrznego przełącznika między obwodami MultiPlus-II

4. Konfiguracja

W tym rozdziale:

4.1. Zaktualizuj oprogramowanie sprzętowe S99 VE.Bus

Urządzenia MultiPlus-II wymagają oprogramowania sprzętowego VE.Bus specyficznego dla aplikacji, identyfikowanego przez numer podwersji „.S99”.

Procedura aktualizacji:

  1. Pobierz plik xxxyy.S99.vff ze strony https://professional.victronenergy.com/

  2. Zainstaluj oprogramowanie sprzętowe za pomocą VEFlash, aplikacji VictronConnect lub portalu VRM.

  3. Sprawdź, czy podczas aktualizacji oprogramowania sprzętowego wybrałeś plik xxxyy.S99.vff.

  4. Powtórz ten proces dla wszystkich urządzeń MultiPlus-II.

Ostrzeżenie

UWAGA: Urządzenia MultiPlus-II wraz z zewnętrznym przełącznikiem między odwodami nigdy nie używaj ze standardowym oprogramowaniem sprzętowym. Spowoduje to podłączenie systemu do wejścia prądu przemiennego i prawdopodobnie włączenie zabezpieczenia prądowego w obwodzie przeznaczonym wyłącznie do pomiaru.

4.2. Konfiguracja systemu VE.Bus

Chcąc skonfigurować system użyj „Konfiguratora systemu VE.Bus”.

Procedura konfiguracji

  1. Skonfiguruj wszystkie urządzenia główne faz w grupie wejść AC 1.

  2. Skonfiguruj wszystkie urządzenia podrzędne w grupie wejść AC 2.

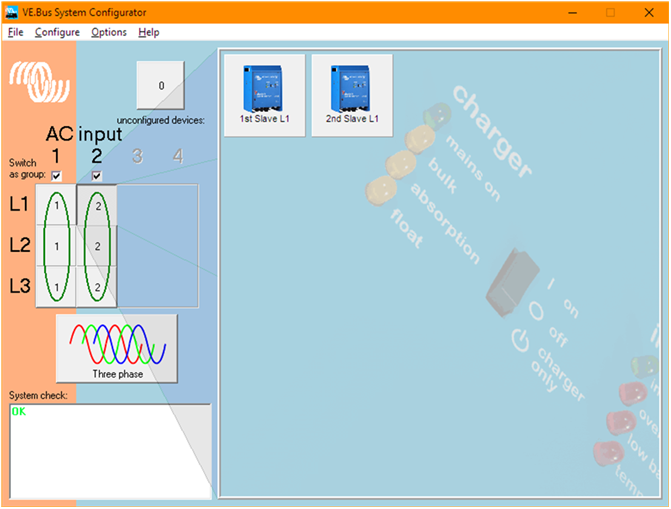

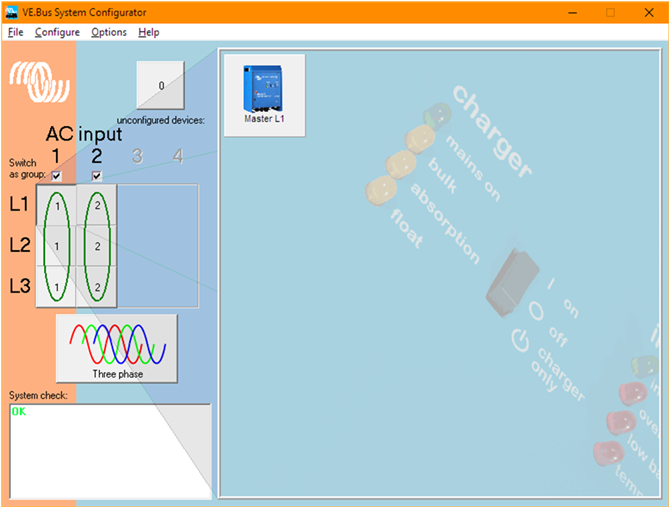

Zapoznaj się z poniższymi zrzutami ekranu.


4.3. Konfiguracja MultiPlus-II

Do skonfigurowania każdego urządzenia MultiPlus-II użyj „VEConfigure”.

Procedura konfiguracji:

  1. Sprawdź, czy zainstalowana jest wersja oprogramowania sprzętowego „S99”.

  2. Przejdź do zakładki „Ogólne”.

  3. Dla wszystkich urządzeń głównych fazy ustaw i podrzędnych, „Prąd znamionowy czujnika” na 100 lub 400 A, odpowiednio do wartości znamionowej czujnika prądu.

  4. Przejdź do zakładki „Sieć”.

  5. Dla wszystkich urządzeń ustaw kod sieci zgodnie z wymaganiami. W przypadku urządzeń niepodłączonych do sieci wybierz opcję „Brak”, a w przypadku urządzeń podłączonych do sieci wybierz odpowiedni kod sieci.

Patrz poniższy zrzut ekranu.


4.4. Wersja systemu operacyjnego Venus

Jeśli używane jest urządzenie GX, należy je zaktualizować do wersji Venus OS 3.33 lub nowszej.

4.5. Funkcja urządzenia GX uruchamiania/zatrzymywania generatora.

Celem zapewnienia płynnego przełączania zalecamy korzystanie z funkcji uruchamiania/zatrzymywania generatora, w którą wyposażone są nasze urządzenia GX, a którą uzupełnia funkcja chłodzenia.

Zasada działania funkcji:

W chwili otrzymania przez system sygnału zatrzymania generatora, w pierwszej kolejności obciążenie przejmuje falownik. Dopiero po tym, i po upływie skonfigurowanego czasu chłodzenia, następuje zatrzymanie generatora. Dzięki temu dokładny czas otwarcia stycznika staje się nieistotny, dzięki czemu przełączenie następuje natychmiastowo, bez żadnych przerw (0 ms).

Dla porównania, zatrzymanie generatora w pierwszej kolejności i umożliwienie falownikowi zainicjowania transferu po wykryciu spadku napięcia lub częstotliwości spowoduje wolniejsze przełączanie, niezależnie od prędkości stycznika.

Więcej informacji na temat funkcji uruchamiania/zatrzymywania generatora, w jaką wyposażone jest urządzenie GX, oraz integracji z DSE, ComAp i innymi sterownikami generatora, podano w Rozdziale 17 instrukcji obsługi urządzenia GX.
