7. Schaltbilder
In diesem Abschnitt:

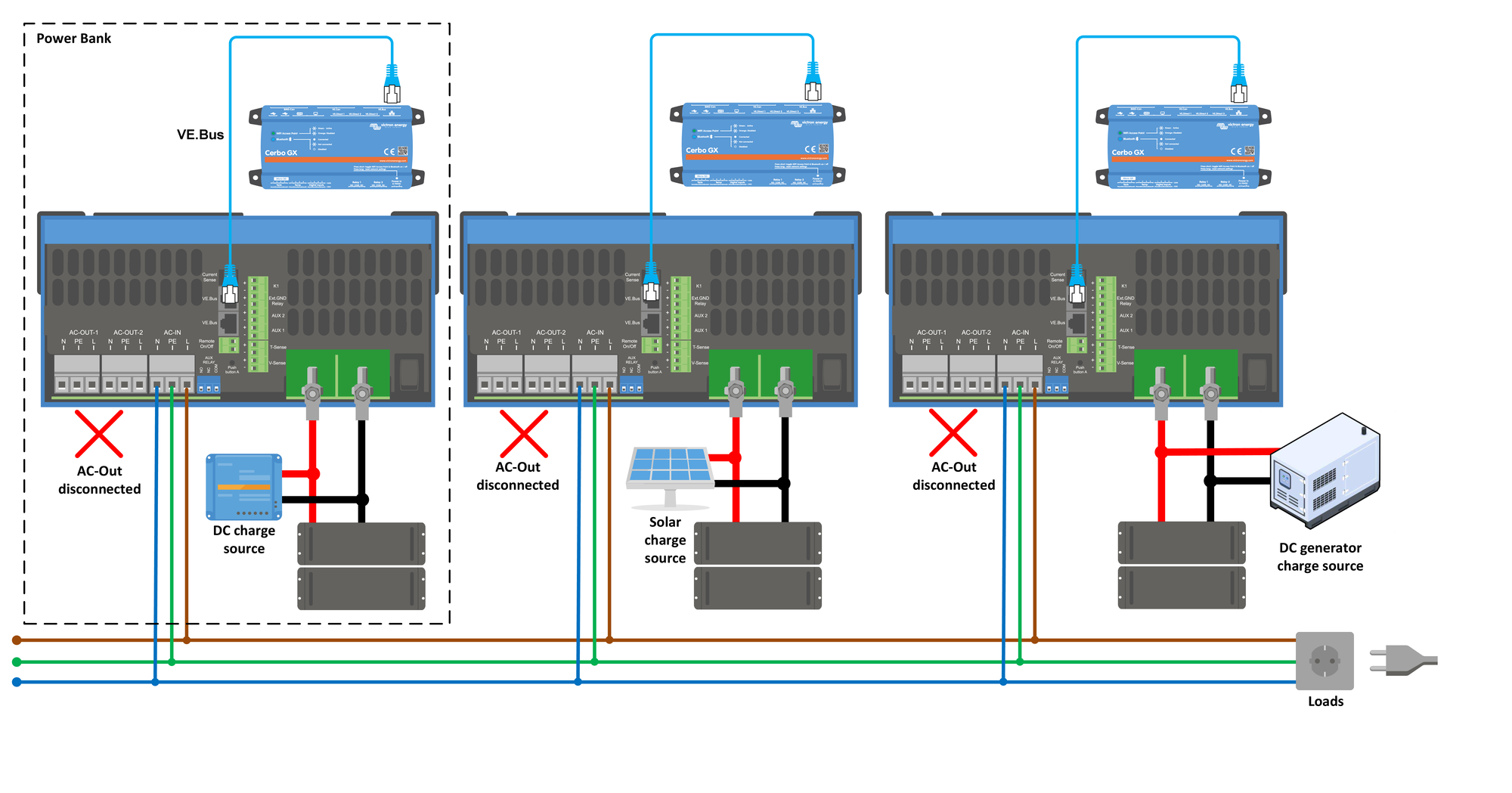

Dieses Diagramm zeigt drei Power Banks in einem einphasigen Microgrid-System. Jede Power Bank ist über den Wechselstromeingang des Wechselrichters/Ladegeräts mit dem Wechselstrombus des Microgrids verbunden und verfügt über eine unabhängige Gleichstrom-Ladestromquelle. Der Wechselstromausgang wird nicht verwendet und ist nicht verbunden. VE.Bus dient dazu, alle Wechselrichter/Ladegeräte mit ihrem jeweiligen GX-Gerät zu verbinden.

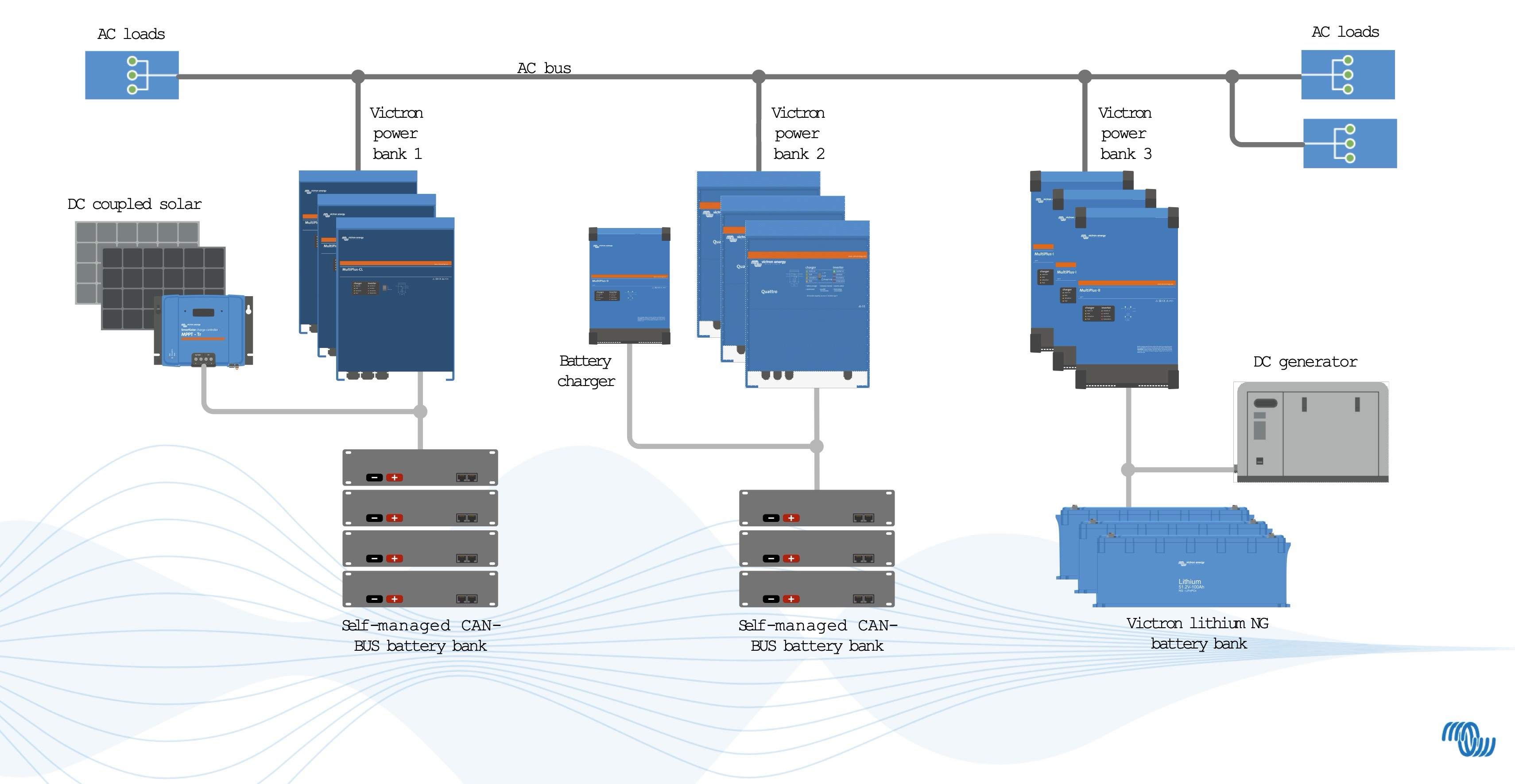

Dieses Einliniendiagramm zeigt neun Wechselrichter/Ladegeräte mit unterschiedlichen Konfigurationen der Batterien in einem dreiphasigen Microgrid. In diesem Beispiel nutzt die Power Bank 2 einen zusätzlichen MultiPlus, der nicht für Microgrid konfiguriert ist, um Batterien über eine Wechselstromquelle aufzuladen.
