9. Tekniska specifikationer

I detta avsnitt:

9.1. Specifikationer 150/60 och 150/70

MPPT 150/60

MPPT 150/70

Batterispänning

12/24/48 V Autoval, 36 V: manuellt val

Maximal batteriström

60 A

70 A

Nominell solcellseffekt, 12 V 1a,b

860 W

1000 W

Nominell solcellseffekt, 24 V 1a,b

1720 W

2000 W

Nominell solcellseffekt, 36 V 1a,b

2580 W

3000 W

Nominell solcellseffekt, 48 V 1a,b

3440 W

4000 W

Max. solcellsström för kortslutning (2)

50 A

50 A

Maximal solcellstomgångsspänning

150 V absolut maximum i kallaste omständigheter

145 V uppstartning och driftsmaximum

Toppeffekt

98 %

Egenkonsumtion

12 V: lägre än 35 mA/ 48 V: lägre än 20 mA

Laddningsspänning ”absorption”

Standardinställning: 14,4 V/ 28,8 V/ 43,2 V/ 57,6 V

Laddningsspänning ”float”

Standardinställning: 13,8 V/ 27,6 V/ 41,4 V/ 55,2 V

Laddningsspänning ”utjämning” 3

Standardinställning: 16,2 V/ 32,4 V/ 48,6 V/ 64,8 V

Laddningsalgoritm

Anpassningsbar i flera steg (åtta förprogrammerade algoritmer) eller en användarinställd algoritm

Temperaturkompensation

-16 mV/°C / -32 mV/°C / -64 mV/°C

Skydd

Solcell omvänd polaritet / utgångskortslutning / övertemperatur

Driftstemperatur

-30 till +60 °C (full märkeffekt upp till 40 °C)

Luftfuktighet

95 %, icke-kondenserande

Maximal driftshöjd

5000 m (full märkeffekt upp till 2000 m)

Driftsmiljö

Inomhus typ 1 icke-ventilerad

Föroreningsgrad

PD3

Datakommunikation

VE.Direct-port 4

Bluetooth via appen VictronConnect

Fjärrstyrning på/av

Ja 2-polig kontakt

Programmerbart relä

DPST AC kapacitet 4A upp till 240 VAC / DC-kapacitet: 4 A upp till 35 VDC, 1 A upp till 60 VDC

Parallelldrift

Ja, men inte synkroniserad

HÖLJE

Färg

Blå (RAL 5012)

Solcellsterminaler

Tr modeller 35 mm² / AWG2

MC4 modeller 2 par MC4-kontakter 5

Batteriterminaler

35 mm² / AWG2

Skyddsklass

IP43 (elektroniska komponenter), IP22 (anslutningsyta)

Vikt

3 kg

Dimensioner h x b x d

Tr modeller 185 x 250 x 95 mm

MC4 modeller 215 x 250 x 95 mm

STANDARDER

Säkerhet

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Solcellsladdaren begränsar ingångseffekten om mer solcellseffekt ansluts.

1b) Solcellsspänningen måste överskrida Vbat +5 V för att regulatorn ska kunna startas. Därefter är minimal solcellsspänning Vbat + 1 V.

2) En högre kortslutningsström kan skada solcellsladdaren om solcellspanelen ansluts med omvänd polaritet.

3) Automatisk utjämning är som standard inaktiverad.

4) För mer information om datakommunikation, se datakommunikationsbladet i avsnittet om teknisk information på vår webbsida.

5) MC4-modeller: flera splitterkablar kan behövas för att parallellkoppla raderna av solcellspaneler. Maximal ström per Mc4-kontakt är 30 A. MC4-kontakterna är internt parallellkopplade till en enskild MPPT-spårare.

9.3. Dimensionsritningar

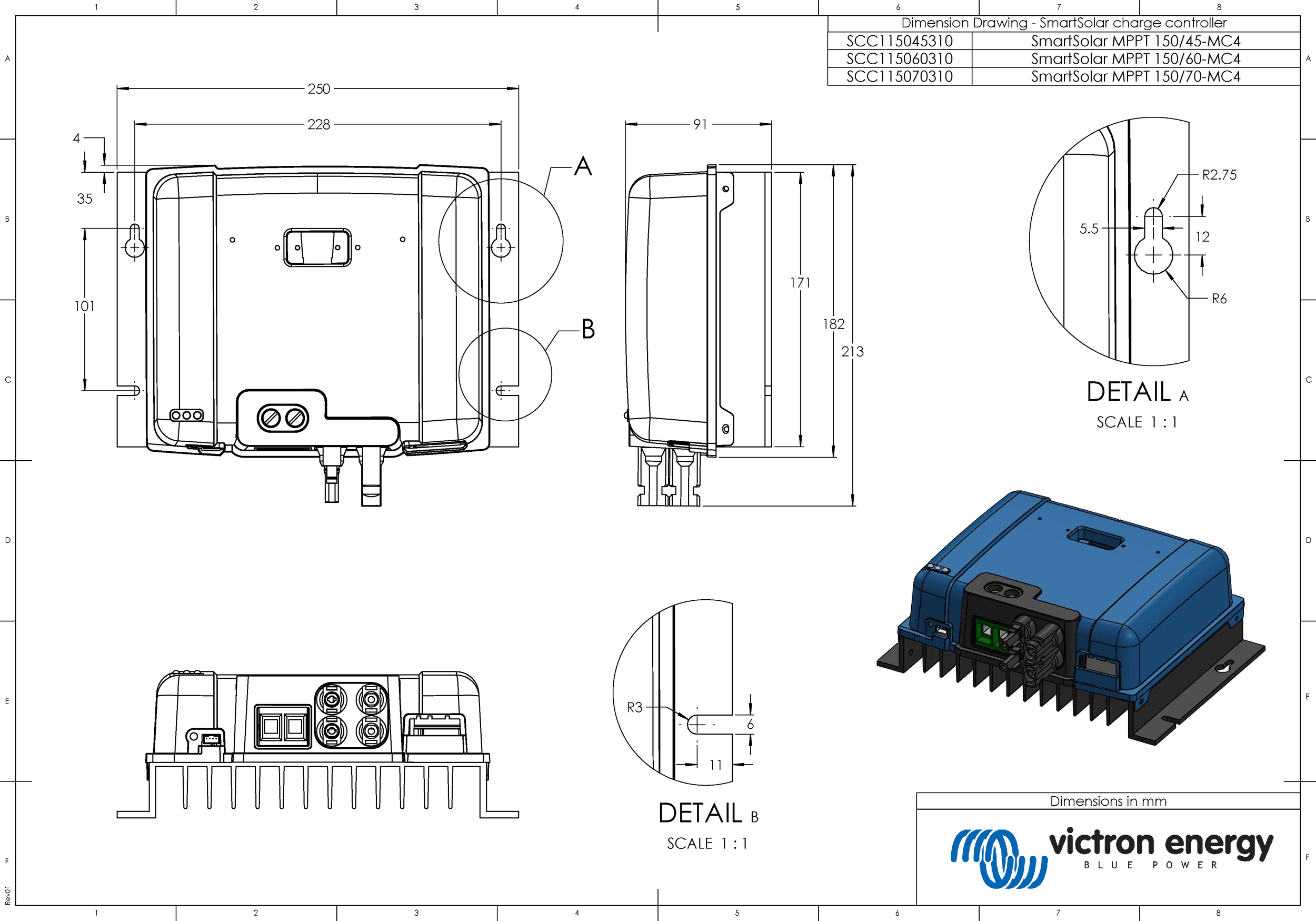

9.3.1. Dimensioner 60 A-MC4 och 70 A-MC4 SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-MC4_1_.PDF

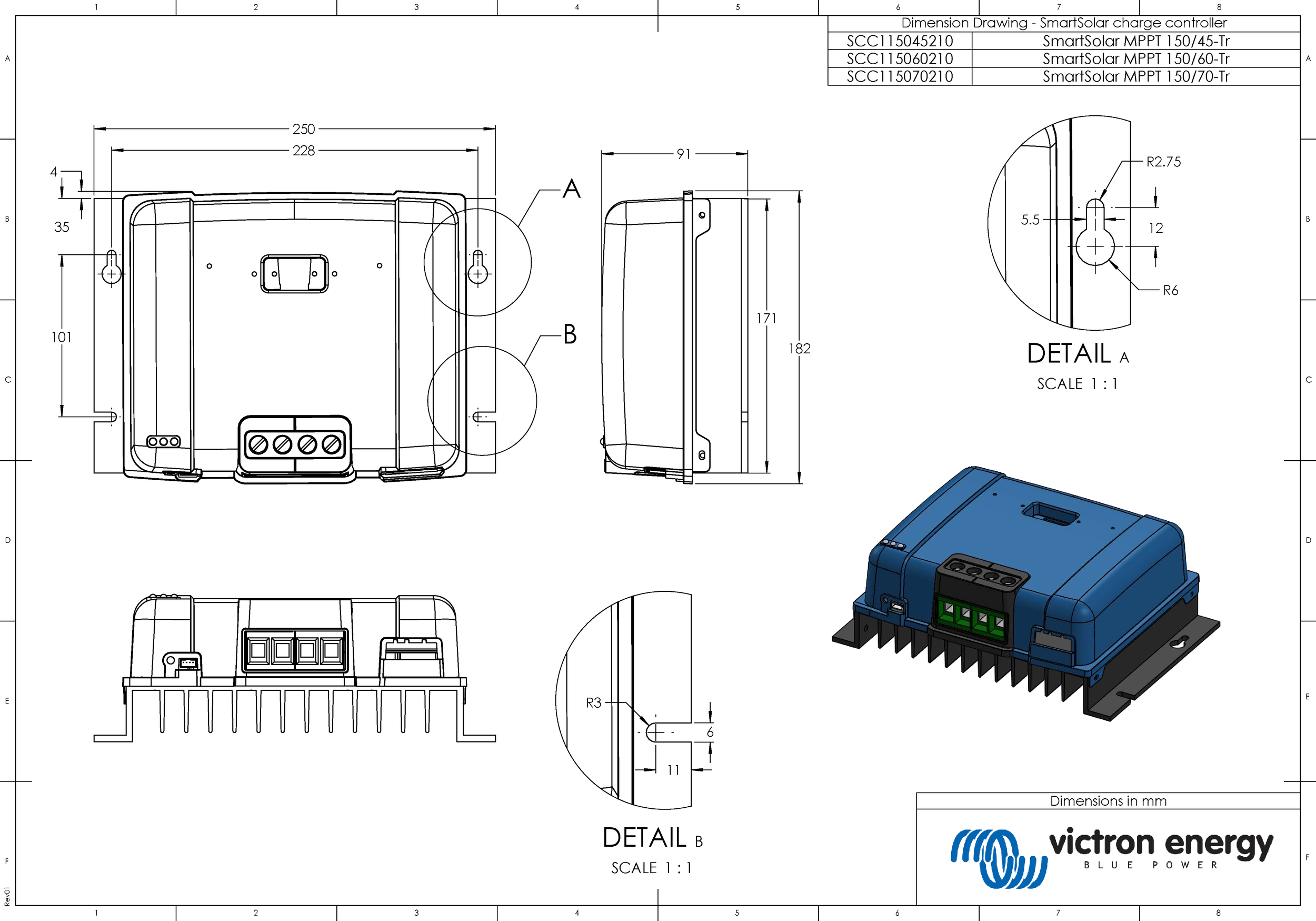

9.3.2. Dimensioner 60 A-Tr och 70 A-Tr SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-Tr_1_.PDF
