Manual do carregador solar MPPT

9. Especificações técnicas

Nesta secção:

9.1. Especificações 150/60 e 150/70

MPPT 150/60

MPPT 150/70

Tensão da bateria

12 V / 24 V / 48 V Seleção automática, 36 V: seleção manual

Corrente de carga máxima

60 A

70 A

Potência PV nominal, 12 V 1a,b

860 W

1000 W

Potência PV nominal, 24 V 1a,b

1720 W

2000 W

Potência PV nominal, 36 V 1a,b

2580 W

3000 W

Potência PV nominal, 48 V 1a,b

3440 W

4000 W

Corrente de curto-circuito PV máx. 2

50 A

50 A

Tensão de circuito aberto PV máxima

150 V máximo absoluto em condições de frio

145 V máximo de arranque e funcionamento

Eficiência de pico

98 %

Autoconsumo

12 V: menos de 35 mA / 48 V: menos de 20 mA

Tensão de carga em absorção

Configuração por defeito: 14,4 V / 28,8 V / 43,2 V / 57,6 V

Tensão de carga em flutuação

Configuração por defeito: 13,8 V / 27,6 V / 41,4 V / 55,2 V

«Equalização» da tensão de carga 3

Configuração por defeito: 16,2 V / 32,4 V / 48,6 V / 64,8 V

Algoritmo de carga

Adaptativo multifases (oito algoritmos pré-programados) ou algoritmo definido pelo utilizador

Compensação da temperatura

-16 mV/ºC / -32 mV/ºC / -64 mV/ºC

Proteção

Polaridade invertida PV / Curto-circuito de saída / Temperatura excessiva

Temperatura de funcionamento

-30 ºC a +60 ºC (saída nominal completa até 40 ºC)

Humidade

95 %, sem condensação

Altitude máxima

5000 m (saída nominal completa de 2000 m)

Condição ambiental

Interior tipo 1, não condicionado

Grau de contaminação

PD3

Comunicação de dados

Porta VE.Direct 4

«Bluetooth», através da aplicação VictronConnect

Ligar / desligar remoto

Sim, terminais de 2 polos

Relé programável

DPST Capacidade nominal CA: 4 A até 240 Vca / CC nominal: 4 A até 35 Vcc, 1 A até 60 Vcc

Funcionamento em paralelo

Sim, mas não sincronizado

CAIXA

Cor

Azul (RAL 5012)

Terminais PV

Modelos Tr: 35 mm² / AWG2

Modelos MC4: 2 pares de conectores MC4 5

Terminais de bateria

35 mm² / AWG2

Classe de proteção

IP43 (componentes eletrónicos), IP22 (área de ligação)

Peso

3 kg

Dimensões (a x l x p)

Modelos Tr: 185 mm x 250 mm x 95mm

Modelos MC4: 185 mm x 250 mm x 95mm

NORMAS

Segurança

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) O carregador solar limitará a potência de entrada se for ligada mais energia PV.

1b) A tensão PV deve ultrapassar a Vbat em + 5 V para que o controlador arranque. Portanto, a tensão mínima PV é Vbat + 1 V.

2) Uma corrente de curto-circuito superior pode danificar o carregador solar em caso de ligação do painel PV com a polaridade invertida.

3) A equalização está desativada por defeito.

4) Para mais informação sobre a comunicação de dados, consulte o documento de comunicação de dados na Secção de informação técnica no nosso «site».

5) Modelos MC4: são necessários vários pares divisores para instalar em paralelo as cadeias de painéis solares. A corrente máxima por conector MC4 são 30 A. Os conectores MC4 estão ligados internamente em paralelo a um localizador MPPT único.

9.3. Desenhos dimensionais

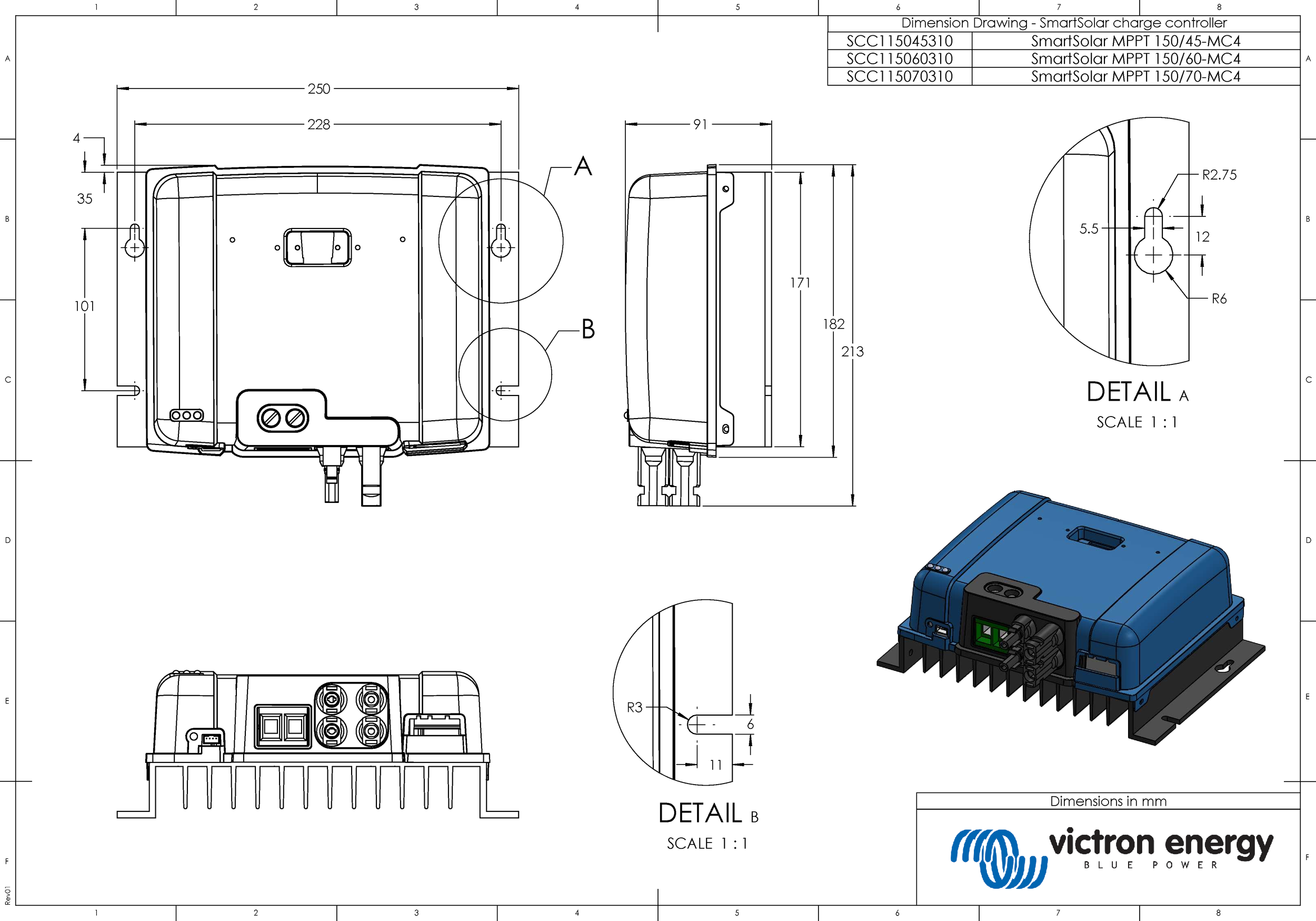

9.3.1. Dimensões 60A-MC4 e 70A-MC4 SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-MC4_1_.PDF

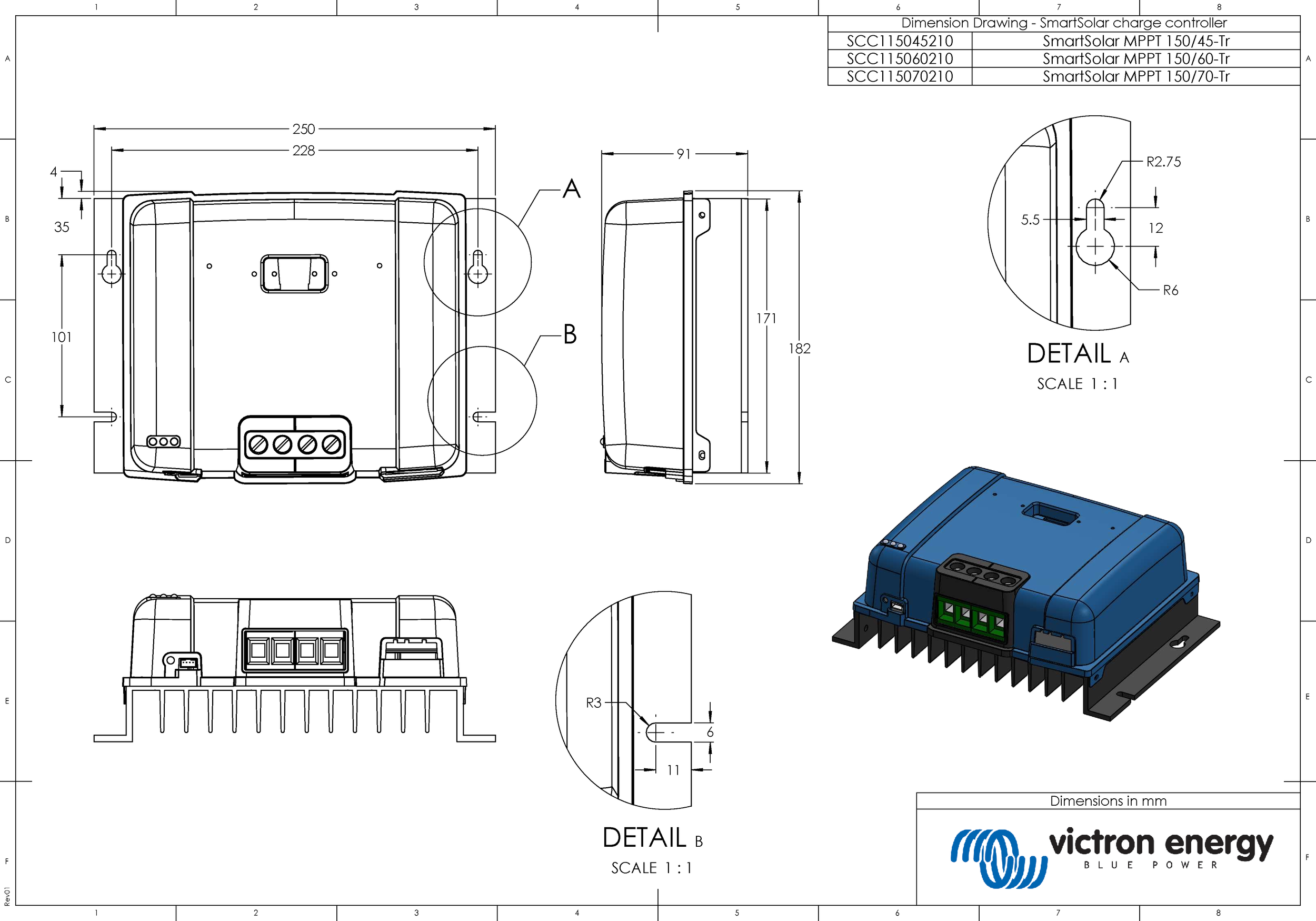

9.3.2. Dimensões 60A-Tr e 70A-Tr SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-Tr_1_.PDF
