Manual för MPPT-solcellsladdare

4. Installation

I detta avsnitt:

Varning

DC-ingången (solcell) är inte isolerad från batterikretsen. Därför klassas solcells- batteri- och styrkretsen som farliga och bör inte vara åtkomstbara för användare.

Observera

För korrekt temperaturkompenserad batteriladdning måste solcellsladdarens och batteriets omgivningstemperatur vara inom 5 °C (9 °F).

Observera

Batteri - och solcellsanslutningarna måste skyddas mot oavsiktlig kontakt. Installera solcellsladdaren i ett hölje eller installera tillvalet Wirebox.

4.1. Montering

Montera solcellsladdaren vertikalt på ett icke-brandfarligt underlag, med elterminalerna vända nedåt.

Avsnittet om Dimensionsritningar i den här manualen innehåller solcellsladdarens dimensionsritning och där anges även monteringshålen.

Observera ett minimumavstånd på 10 cm under och över solcellsladdaren för optimal kylning.

Montera solcellsladdaren nära batteriet, men aldrig direkt ovanför batteriet. Detta för att förhindra skador på grund av gasning av batteriet.

Observera

Undvik skillnader i omgivningstemperaturen på mer än 5 °C mellan solcellsladdaren och batteriet. Dessa temperaturskillnader kan leda till felaktig temperaturkompenserad laddning, vilket kan förkorta batteriets livslängd.

Om stora temperaturskillnader eller extrema omgivningstemperaturer förväntas kan du använda en direkt batteritemperaturkontrollkälla som Smart Battery Sense eller en BMV eller SmartShunt utrustad med en temperatursensor.

Om en MPPT Wirebox (tillval) används:

  • Fäst WireBox stålbas på solcellsladdaren innan den monteras i sin slutgiltiga position.

  • Se den snabba installationsguiden för MPPT WireBox Tr för kompletta monteringsinstruktioner.

4.2. Batteri

Batteriförsörjningen måste skyddas med en säkring enligt tabellen nedan. Detta gäller även om solcellsladdaren redan har utrustats med en extern säkring.

Solcellsladdartyp

Lägsta batterisäkringskapacitet

Högsta batterisäkringskapacitet

MPPT 75/10

15 A

20 A

MPPT 75/15 och 100/15

20 A

25 A

MPPT 100/20

25 A

30 A

Obs!

För Kanada måste batterisäkringen uppfylla C22.2-standarderna.

Obs!

Batteriinstallationen måste utföras i enlighet med lokala batterilagringsföreskrifter. För Kanada är det Canadian Electrical Code, del 1.

Obs!

Använd flexibla flertrådiga kopparkablar för batterianslutningarna. Se även kapitlet Försiktighetsåtgärder vid koppling.

4.3. Solcellspanel

Solcellsladdaren kan användas med en solcellskonfiguration som uppfyller båda dessa villkor:

  • Den maximala solcellstomgångsspänningen får inte överstiga 75 V eller 100 V, beroende på solcellsladdarmodellen.

  • Den nominella solcellsspänningen måste vara minst 5 V högre än batterispänningen.

Solcellspanelen kan bestå av mono- eller polykristallina paneler.

Solcellspanelerna är seriekopplade, parallellkopplade eller serie/parallellkopplade. Se bilden nedan för exempel på dessa konfigurationer.

Solar array configurations

Exempel på solcellspaneler i serie, parallell och serie/parallell.

Använd MPPT-storlekskalkylator för hjälp med beräkningen av storleken på solcellspanelen. Alternativt, använd en av dessa solcellspanelskonfigurationer:

Solcellspanelexempel 12 V-batteri med 75 V-solcellsladdare:

  • Minimum antal celler i serie: 36 (12 V-panel).

  • Rekommenderat antal celler för att få bästa regulatoreffekt: 72 (2x 12 V-panel i serie eller 1x 24 V-panel).

  • Maximalt: 108 celler (3x 12 V-paneler i serie).

Solcellspanelexempel 24 V-batteri med 100 V-solcellsladdare:

  • Minimum antal celler i serie: 72 (2x 12 V-panel i serie eller 1x 24 V-panel).

  • Maximalt: 144 celler (4x 12 V-paneler i serie).

Viktigt

  • Se till att det är möjligt att koppla bort alla strömförande ledare i en solcellskälla från alla andra ledare i en byggnad eller annan struktur.

  • Var uppmärksam när du beräknar antalet paneler som kan användas i serie och se till att med både dess spänning vid öppen krets (Voc) och dess temperaturkoefficient i beräkningen. Vid omgivningstemperaturer på under 25 °C blir Voc högre.

  • En switch, kretsbrytare eller någon annan anordning, antingen AC eller DC, får inte installeras i en jordad ledare om användning av den switchen, kretsbrytaren eller andra anordningen lämnar den jordade ledaren i ett ojordat läge medan systemet är strömförande..

  • Använd inte solcellspaneler med optimerare. I värsta fall kan användningen av optimerare orsaka permanenta skador på solcellsladdaren.

  • Använd flexibel flertrådig kopparkabel till skruvanslutningarna . Se kapitel Försiktighetsåtgärder vid koppling.

4.4. Jordning

Batterijordning

Solcellsladdaren kan installeras i ett positivt eller negativt jordat system.

Använd bara en jordad anslutning, helst nära batteriet, för att förhindra systemfel eller jordslingor.

Chassisjordning (endast för modellen 20 A)

En separat jordad gång för chassits jord är tillåten eftersom den är isolerad från de positiva och negativa polerna.

Solpanelens jord

Plus- och minus på solcellspanelen ska inte vara jordade.

Jorda ramen på solcellspanelerna för att minska påverkan av blixten.

Anslut inte solcellsladdaren till en jordad solcellspanel. Endast en jordad anslutning är tillåten och den ska vara nära batteriet.

Jordfelsdetektering

Solcellsladdaren har inget internt jordfelsskydd.

De nordamerikanska elföreskrifterna (NEC) kräver att man använder en extern skyddsanordning mot jordfel (GFPD).

Systemets elektriska negativa pol ska bindas genom en GFPD till jord på en (och endast en) plats.

Varning

När systemet indikerar ett jordfel kan batteriterminalerna och anslutna kretsar vara ojordade och farliga.

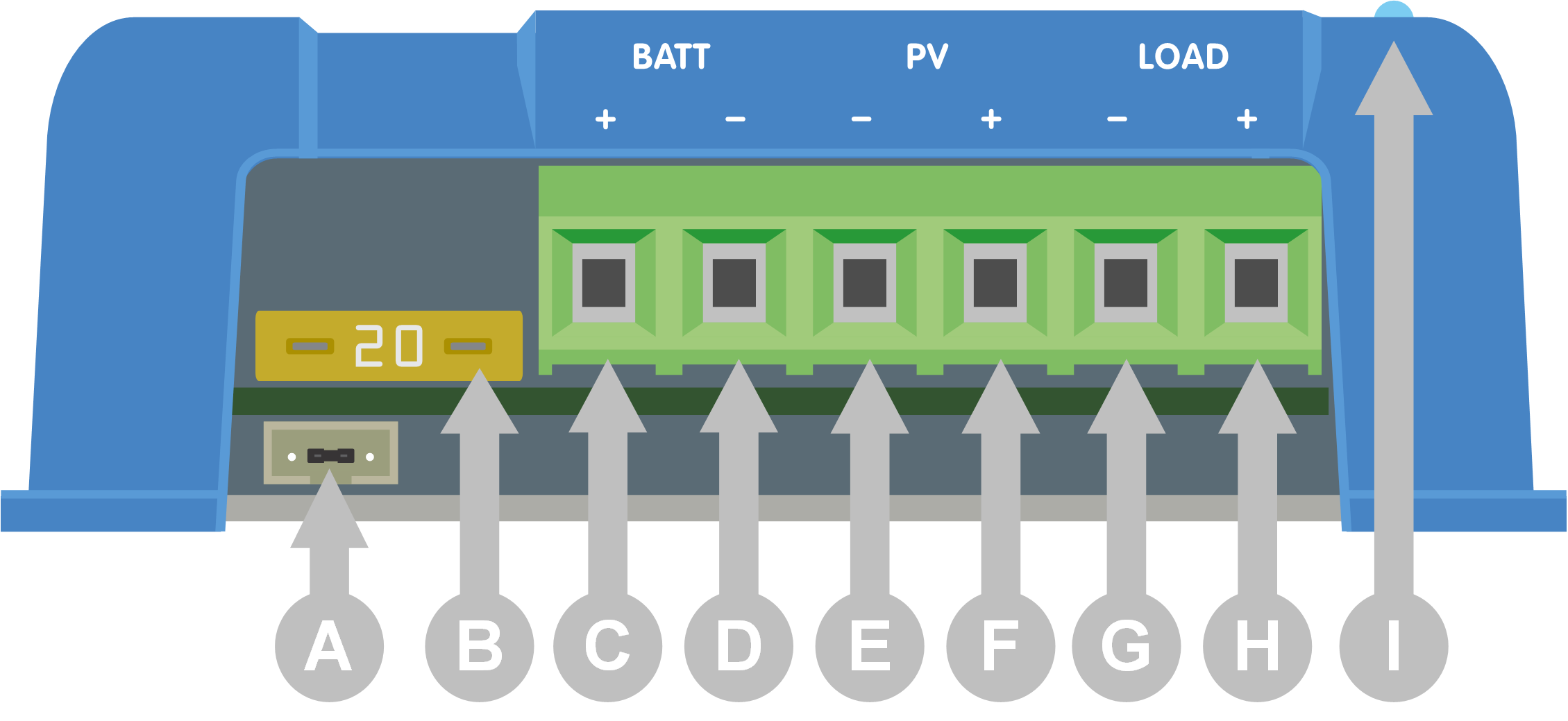

4.5. Översikt anslutningar


ID

Beskrivning

A

VE.Direct-uttag med bygellänk.

B

Säkring.

C

Skruvterminal för positiv batteripol (+).

D

Skruvterminal för negativ batteripol (-).

E

Skruvterminal för negativ solcellspol (-)

F

Skruvterminal för positiv solcellspol (+)

G

Skruvterminal för negativ belastningspol (-).

H

Skruvterminal för positiv belastningspol (+).

I

LED-lampor

4.6. Elektriska kopplingar

Varning

VARNING: Kontrollera polariteten innan du ansluter batterier och solcellsspänningen.

VARNING: Följ den korrekta installationsprocessen som beskrivs i det här kapitlet.

VIKTIGT: Dra åt batteriet, belastning och solcellsanslutningar vid 0.75Nm.

Gör alla elektriska kopplingar i följande ordning:

  1. Anslut batteriet: tillåter solcellsladdaren att automatiskt känna av systemspänningen (vänta 10 sekunder).

  2. Det rekommenderas att bekräfta systemspänningen: använd VictronConnect eller en extern kontrolldisplay.

  3. Anslut DC-belastningarna.

  4. Anslut solceller.

  5. Anslut VE.Direct-porten, om tillämpligt.

Den korrekta anslutningsordningen är nödvändig så att den automatiska spänningsavkänningen ställs in korrekt. Det är endast tillåtet att ansluta solceller först om systemspänningen ställs in manuellt innan batteriet ansluts. Att inte följa den korrekta processen kan inaktivera eller skada laddaren och/eller installationen.

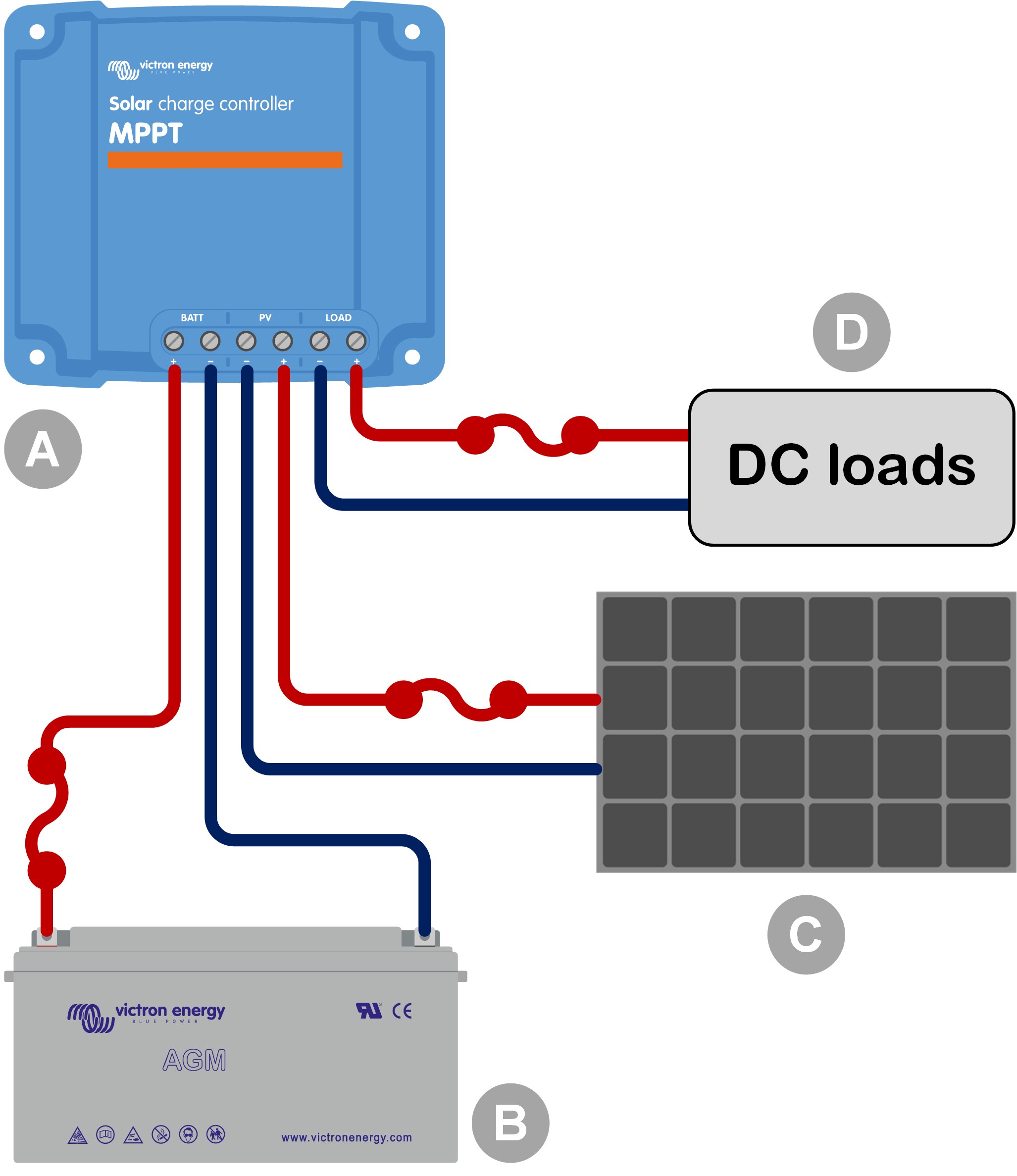

Se bilden nedan för ett exempel på hur de grundläggande elektriska kopplingarna görs:


ID

Beskrivning

A

Solcellsladdare.

B

Batteri eller batteribank, blysyra eller litium.

C

Solcellspanel eller solcellspaneluppsättning.

D

DC-belastningar.


DC-säkring.

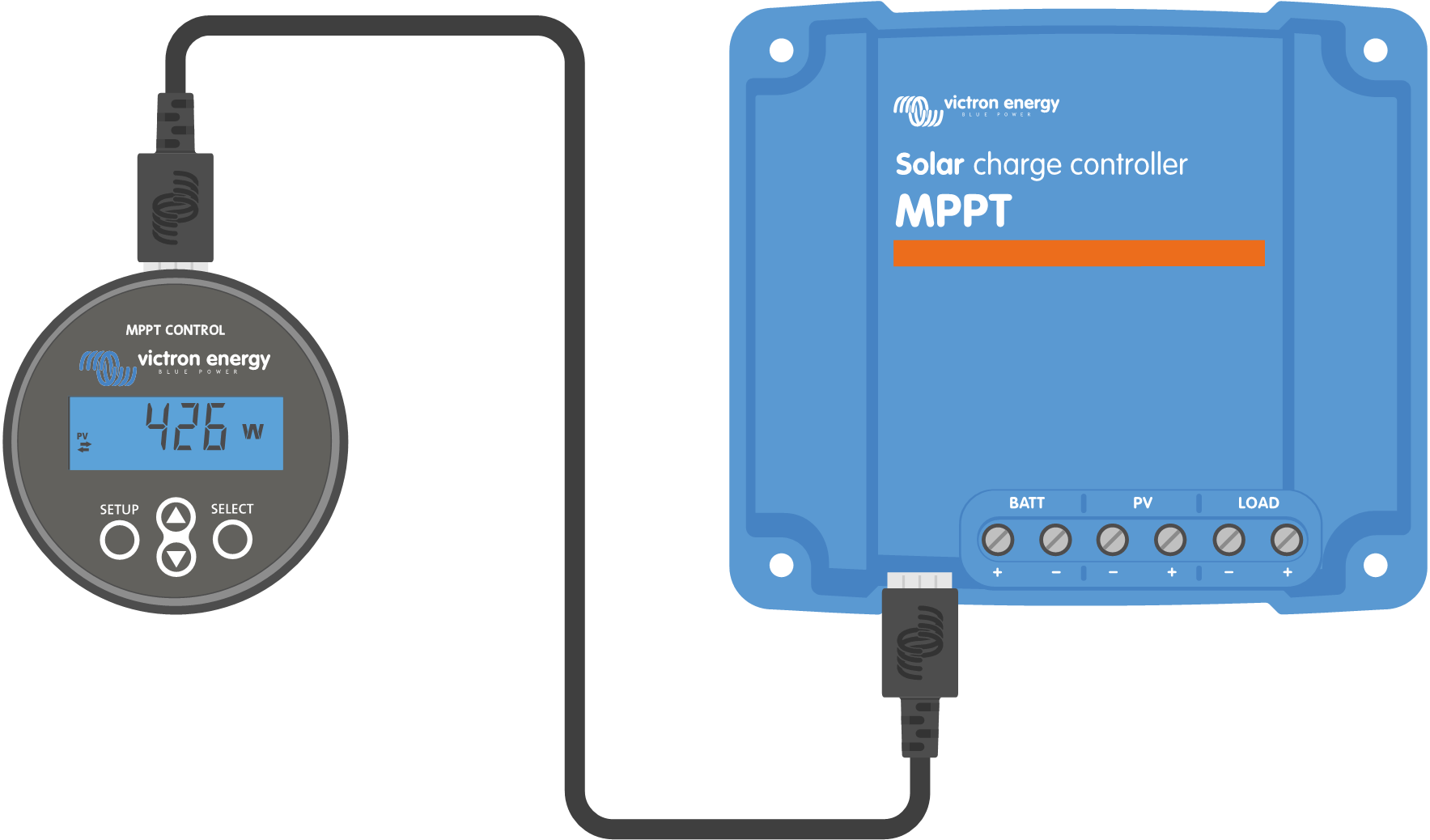

4.7. Anslut MPPT-kontrollskärmen

Anslut MPPT-kontrollskärmen (tillval) till solcellsladdarens VE.Direct-port genom att använda en VE.Direct-kabel.

VE.Direct-kabeln finns i flera olika längder och ingår inte med MPPT-kontrollskärmen. Observera att det är inte möjligt att förlänga VE.Direct-kabeln, den maximala längden får inte överstiga 10 meter.

Se MPPT Control-manualen för mer information.


Anslut skärmen till solcellsladdaren med en VE.Direct-kabel.
