4. Installation
Installation physique :
Installez le Filax dans un endroit sec et bien ventilé.
Fixez le Filax avec les 4 orifices se trouvant à la base du boitier.
Ouvrez ou fermez le boitier en retirant les 4 vis en haut du couvercle du boitier.
Installation électrique
Attention
Avertissement de sécurité concernant l’installation électrique :
Assurez-vous que toutes les sources alimentées par du CA soient éteintes ou aient été déconnectées durant l’installation.
Le câblage des entrées et sorties CA doit être protégé par des fusibles ou un disjoncteur miniature (MCB) étant adaptés à la section efficace de câble employé.
Assurez-vous que les deux entrées CA – prioritaire et alternative – soient protégées contre des niveaux de courants supérieurs à 16 A.
Des interrupteurs différentiels externes (RCD ou RCCB) doivent être intégrés au système électrique Filax.
Branchez la source CA prioritaire sur PRIORITY : bornes L, N et PE.
Branchez la source CA alternative sur ALTERNATE : bornes L, N et PE.
Assurez-vous que les deux entrées CA – prioritaire et alternative – soient protégées contre des niveaux de courants supérieurs à 16 A.
Branchez la charge consommatrice CA sur OUTPUT (sortie) : bornes L, N et PE.
 |
Connexions électriques
Configuration

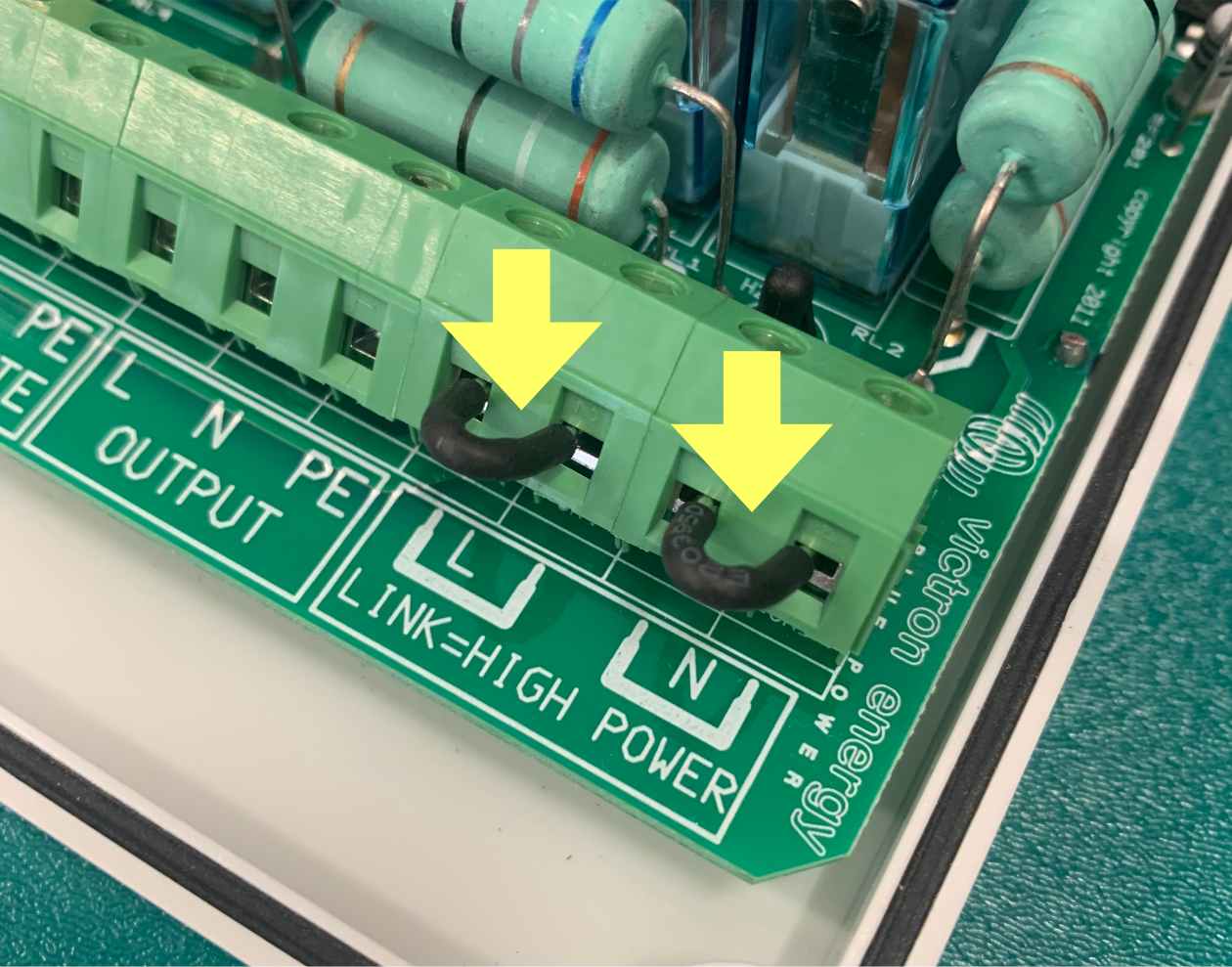

Liaisons de câble :
Si la charge consommatrice CA est inférieure à 850 W, retirez LINK+HIGH POWER : liaisons de câble L et N.
Si la charge consommatrice CA est supérieure à 850 W, laissez LINK+HIGH POWER : liaisons de câble L et N en place.
 |
Retirez les deux liaisons si la charge consommatrice est inférieure à 850 W.

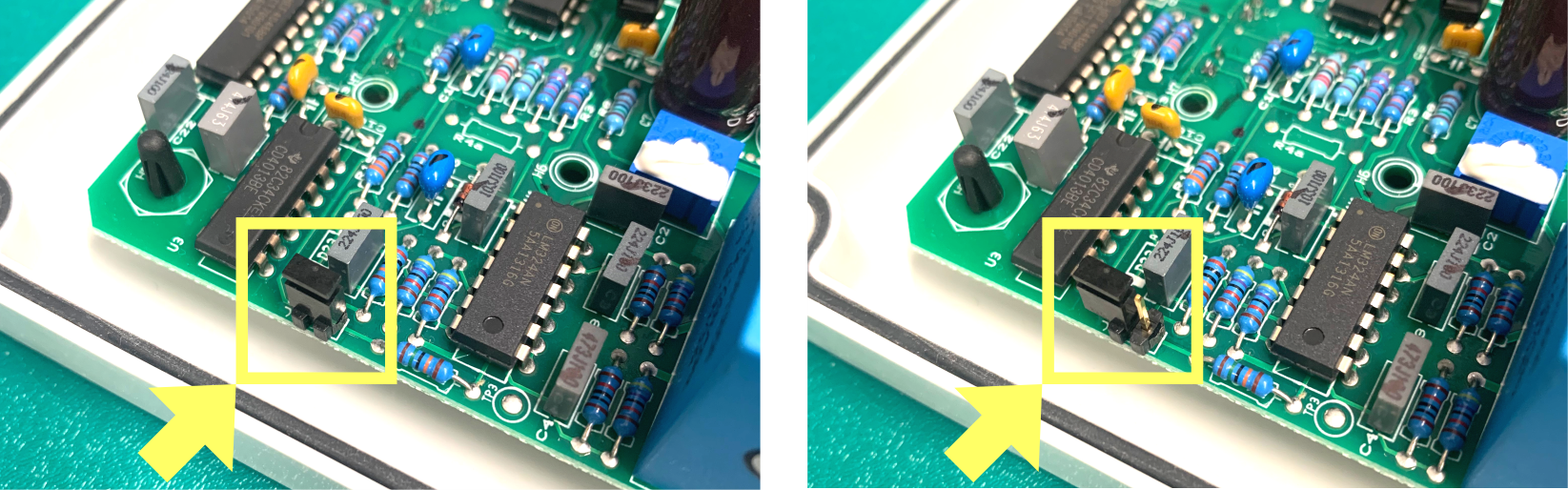

Bretelle de fréquence :
Si la fréquence de l’installation est de 50 Hz, retirez la bretelle de fréquence, ou placez-la uniquement sur l’une des broches (configuration par défaut).
Si la fréquence de l’installation est de 60 Hz, installez la bretelle sur les deux broches.
 | |
Cavalier fermé = 60 Hz | Cavalier ouvert = 50 Hz |
