2. Introdução
2.1. O derivador Lynx Shunt VE.Can
O Lynx Shunt VE.Can (M10) é uma parte integrante do sistema de Distribuição Lynx, com um barramento positivo e negativo, um monitor de bateria e um porta-fusíveis para o fusível do sistema principal. Está disponível com barramentos M10. O «shunt» pode comunicar com dispositivos GX através de VE.Can. Além disso, está equipado com um LED de alimentação que indica o estado.
O Lynx Shunt VE.Can (M10) – com e sem tampa
O Lynx Shunt VE.Can inclui uma peça adicional de barramento que pode substituir o fusível interno do «shunt», permitindo colocar o fusível principal no exterior do «shunt» num local diferente. Isto é particularmente útil em sistemas maiores, que exija fusíveis com especificações nominais superiores.
Estão incluídos dois terminais VE.Can RJ45, que são usados na conexão com um dispositivo GX.
Dois terminais VE.Can RJ45 VE
O Lynx Shunt VE.Can está projetado para suportar com um fusível CNN, podendo incluir um fusível ANL ou Mega. Os fusíveis devem ser adquiridos separadamente. Para mais informação, consulte Fusíveis
Exemplos de um fusível CNN, ANL e Mega
2.2. Manuais de produtos Lynx descontinuados
Nota
Os seguintes produtos já não estão em produção, não sendo descritos neste manual:
Lynx Shunt VE.Can (M8)
Lynx Smart BMS 500 (M8)
Distribuidor Lynx (M8)
Lynx Power In (M8)
Os manuais continuam disponíveis na secção de manuais antigos do sítio Web da Victron Energy: https://www.victronenergy.pt/old_manuals
Estes manuais já não são atualizados. Os produtos descontinuados continuam a funcionar da forma descrita nos manuais, podendo ainda ser utilizados nas instalações existentes.
2.3. O que está na caixa?
Lynx Shunt VE.Can (M10) |  | |
Terminais VE.Can RJ45 (2 peças) |  | |

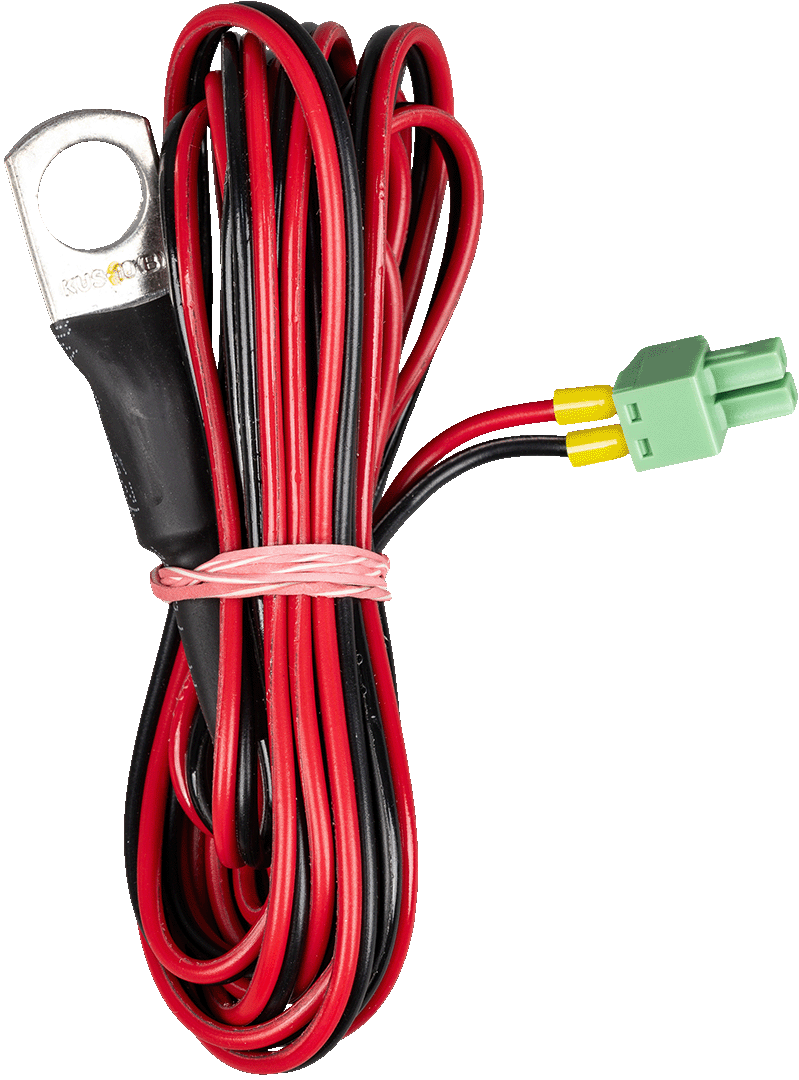

Sensor de temperatura (ASS000001000) com ponteiras e bloco de terminais |
| |

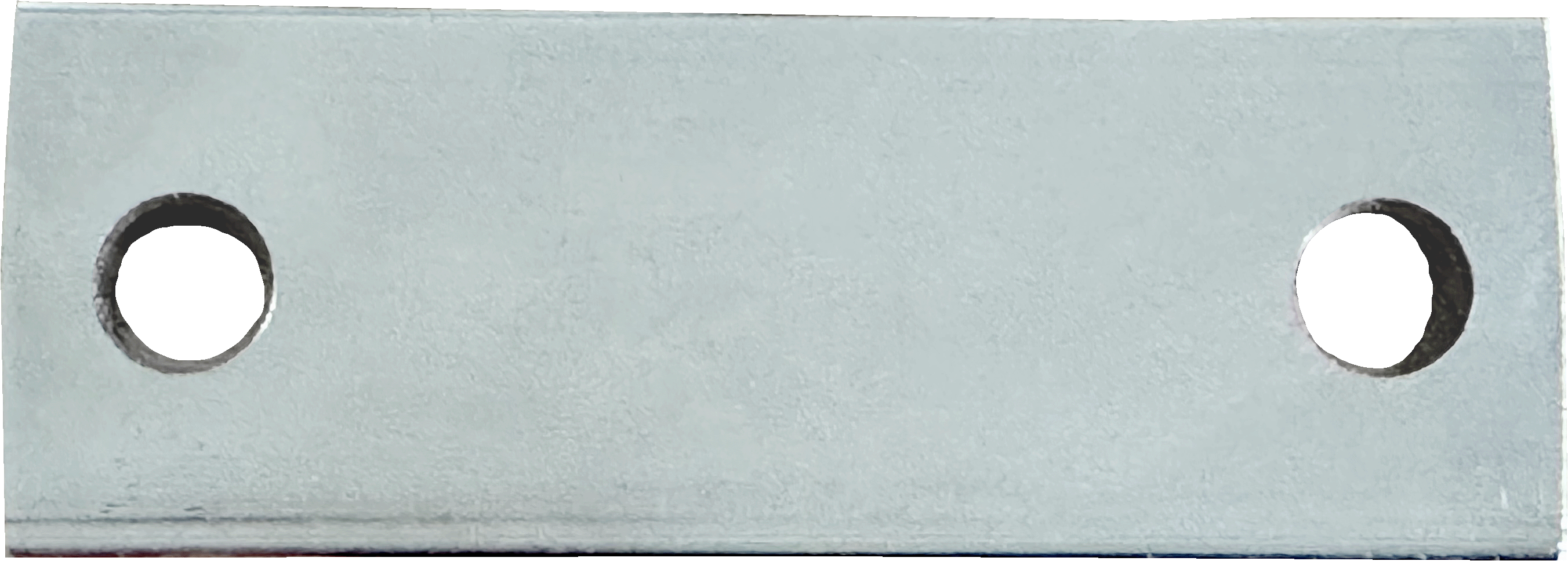

Fusível fictício (pedaço de barramento) |
| |
Adesivo invertido com guia de instalação rápida |
| |
Pasta com etiquetas de produtos |
|
2.4. Dispositivo GX
O Lynx Shunt VE.Can (M10) pode ser monitorizado e configurado com um dispositivo GX.
Para mais informação sobre o dispositivo, consulte a página de produto do dispositivo GX.
O dispositivo GX pode ser ligado ao portal VRM, o que possibilita uma monitorização remota.
Para mais informação sobre o portal VRM, consulte a página do VRM.
2.5. Sensor de temperatura
Um sensor de temperatura pode ser conectado ao Lynx Shunt VE.Can (M10). É usado para medir a temperatura da bateria.
O sensor de temperatura está incluído no Lynx Shunt VE.Can (M10). Para mais informação, consulte a página de produto do sensor de temperatura QUA PMP do dispositivo GX.
O sensor de temperatura QUA PMP para dispositivo GX
2.6. Sistema de Distribuição Lynx
O sistema de distribuição Lynx é um sistema de barramento modular que incorpora conexões CC, distribuição, fusíveis, monitorização de baterias e/ou gestão de baterias de lítio. Para obter mais informações, consulte a página do produto Sistemas de distribuição de CC.
O Sistema de Distribuição Lynx é formado pelas seguintes partes:
Lynx Power In - Barramento positivo e negativo com quatro baterias ou ligações de equipamento CC, disponível com barramento M10.
Lynx Class-T Power In - Um barramento positivo e negativo que aceita dois fusíveis de Class-T e que tem duas ligações de bateria ou equipamento CC, disponível com barramento M10.
Distribuidor Lynx - Um barramento positivo e negativo com quatro ligações com fusíveis para baterias ou para equipamento CC e monitorização do fusível, disponível em duas versões, com barramento M10.
Lynx Shunt VE.Can - Um barramento positivo e negativo com espaço para um fusível do sistema e barramento negativo com «shunt» para monitorizar baterias. Dispõe de comunicação VE.Can para monitorizar e configurar um dispositivo GX. Disponível com barramentos M10.
Lynx Smart BMS - Para utilizar com baterias Victron Energy Smart Lithium. Contém um barramento positivo com um contactor acionável por um sistema de gestão da bateria (BMS) e um barramento negativo com um «shunt» para monitorizar baterias. Dispõe de comunicação Bluetooth para monitorizar e configurar com a aplicação VictronConnect e de comunicação VE.Can para monitorizar com um dispositivo GX e o portal VRM. Disponível como um modelo 500 A com barramento ou um modelo 1000 A com barramento M10.
Os módulos Lynx: Lynx Power In, Lynx Class-T Power In, Distribuidor Lynx, Lynx Shunt VE.Can e Lynx Smart BMS
