2. Inleiding
2.1. De Lynx Shunt VE.Can
De Lynx Shunt VE.Can (M10) is een integraal onderdeel van het Lynx-verdeelsysteem, en heeft een positieve en negatieve stroomrail, accubewaking en een zekeringhouder voor de hoofdzekering van het systeem. Deze is beschikbaar met M10-stroomrails. De shunt kan communiceren met GX-apparaten via VE.Can. Bovendien is deze uitgerust met een statusled om aan te geven of hij is ingeschakeld.
De Lynx Shunt VE.Can (M10) - met en zonder bedekking
De Lynx Shunt VE.Can bevat een extra stroomrail die de zekering in de shunt kan vervangen, waardoor de hoofdzekering ook op een andere plek buiten de shunt kan worden geplaatst. Dit is vooral handig in grotere systemen waar zekeringen met een hogere waarde nodig zijn.
Twee RJ45 VE.Can-busafsluiters zijn inbegrepen. Deze worden gebruikt tijdens aansluiten op een GX-apparaat.
Twee RJ45 VE.Can-busafsluiters
De Lynx Shunt VE.Can is ontworpen voor een CNN-zekering en biedt tevens plaats aan een ANL- of Mega-zekering. De zekeringen moeten apart worden aangeschaft. Raadpleeg Zekeren voor meer informatie
Voorbeelden van een CNN-, ANL- en Mega-zekering
2.2. Handleidingen voor Lynx-producten die niet meer verkrijgbaar zijn
Opmerking
De volgende producten worden niet meer vervaardigd en worden niet meer behandeld in deze handleiding:
Lynx Shunt VE.Can (M8)
Lynx Smart BMS 500 (M8)
Lynx Distributor (M8)
Lynx Power In (M8)
De handleidingen van deze producten zijn wel nog te vinden in het gedeelte Oude handleidingen op de Victron Energy-website: https://www.victronenergy.nl/old_manuals
Deze handleidingen worden niet langer bijgewerkt. Producten die niet meer worden vervaardigd blijven werken zoals beschreven in de handleidingen en kunnen nog wel worden gebruikt in bestaande installaties.
2.3. Wat zit er in de doos?
Lynx Shunt VE.Can (M10) |  | |
VE.Can RJ45-afsluitingen (2 stuks) |  | |

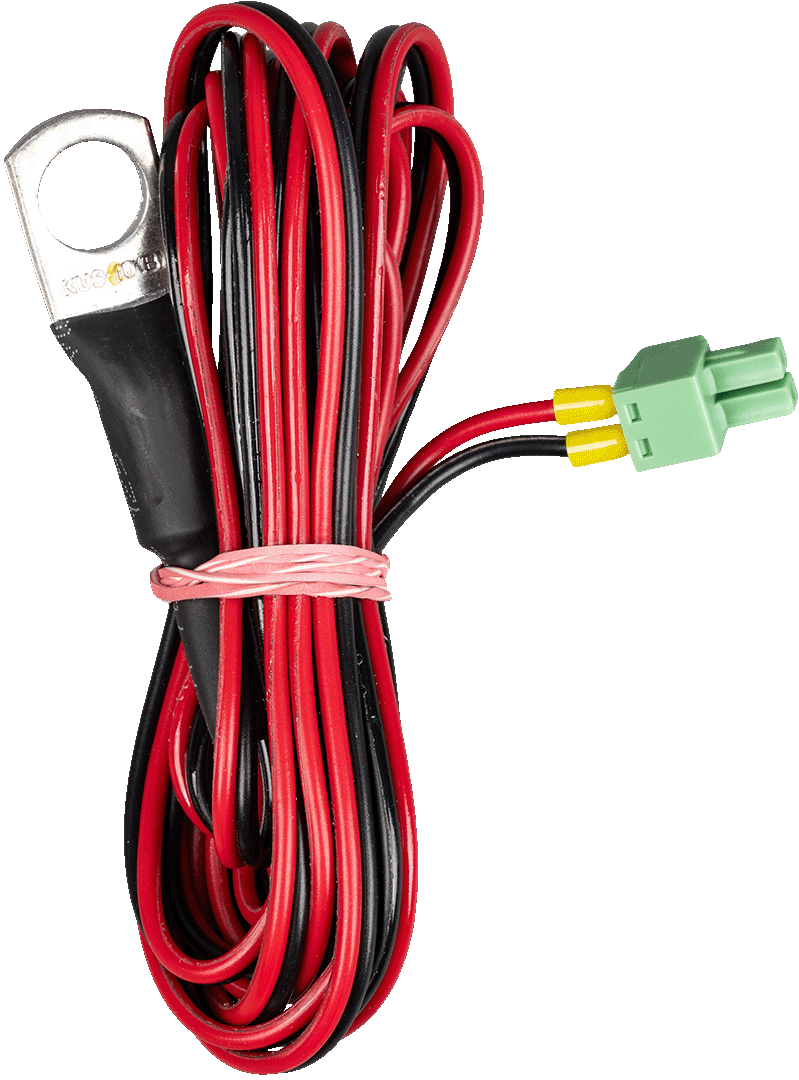

Temperatuursensor (ASS000001000) met verbindingsstukken en aansluitblok |
| |

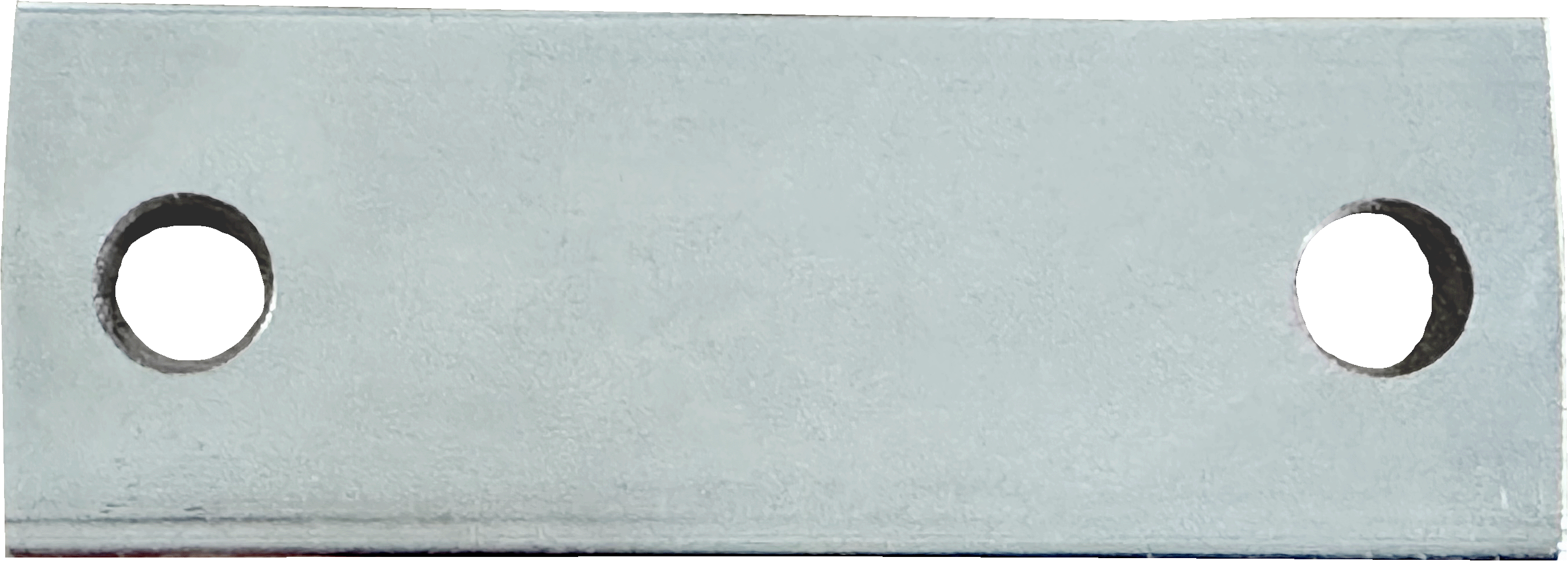

Zekeringdummy (deel van verdeelrail) |
| |

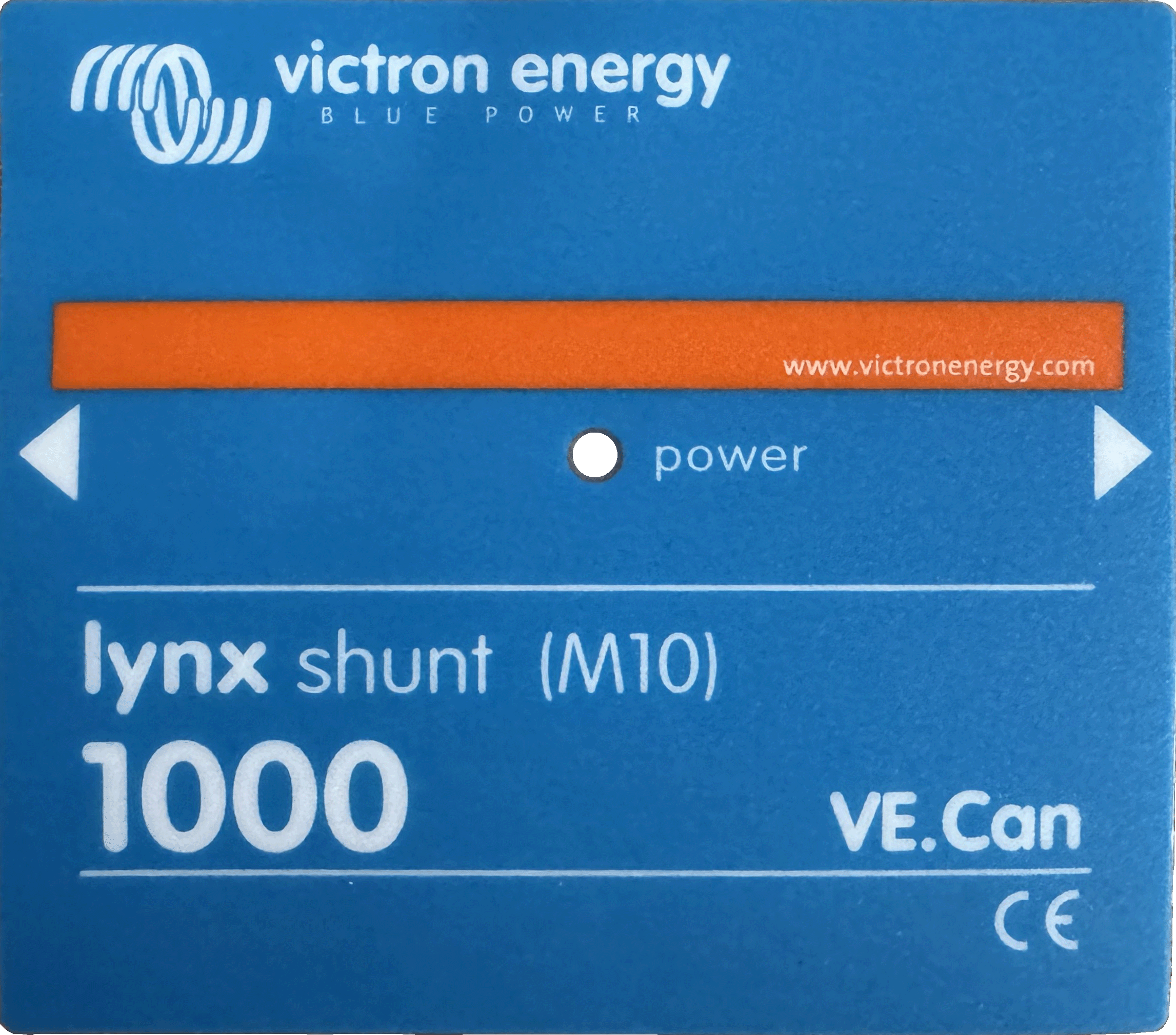

Omgekeerde sticker met snelle installatiegids |
| |
Map met productlabels |
|
2.4. GX-apparaat
De Lynx Shunt VE.Can (M10) kan worden bewaakt en ingesteld met een GX-apparaat.
Raadpleeg voor meer informatie over het GX-apparaat de GX-apparaat productpagina.
Het GX-apparaat kan worden verbonden met het VRM-portaal voor remote bewaking.
Raadpleeg voor meer informatie over het VRM-portaal de VRM-pagina.
2.5. Temperatuursensor
Op de Lynx Shunt VE.Can (M10) kan een temperatuursensor worden aangesloten. Deze wordt gebruikt om de accutemperatuur te meten.
De temperatuursensor is inbegrepen in de Lynx Shunt VE.Can (M10). Raadpleeg voor meer informatie de Temperatuursensor QUA PMP GX-apparaat productpagina.
Temperatuursensor QUA PMP GX-apparaat
2.6. Het Lynx-verdeelsysteem
Het Lynx-verdeelsysteem is een modulair verdeelrail -systeem dat DC-aansluitingen, verdeling, afzekering, accubewaking en / of lithium accubeheer bevat. Raadpleeg voor meer informatie ook de DC-verdeelsystemen productpagina.
Het Lynx-verdeelsysteem bestaat uit de volgende onderdelen:
Lynx Power In - Een positieve en negatieve stroomrail met vier aansluitingen voor accu's of DC-apparatuur, beschikbaar met M10-stroomrail.
Lynx Class-T Power In - Een positieve en negatieve verdeelrail die twee Class-T zekeringen accepteert en twee accu- of DC-apparatuuraansluitingen heeft, beschikbaar met M10-verdeelrail.
Lynx Distributor - Een positieve en negatieve stroomrail met vier gezekerde aansluitingen voor accu's of DC-apparatuur en bewaking van de zekeringen, beschikbaar in twee versies, met M10-stroomrail.
Lynx Shunt VE.Can - Een positieve stroomrail met ruimte voor een systeemhoofdzekering en een negatieve stroomrail met een shunt voor accubewaking. VE.Can-communicatie is voorzien voor bewaking en instellingen met een Gx-apparaat. Beschikbaar met M10-stroomrails.
Lynx Smart BMS - Voor gebruik in combinatie met Victron Energy Smart Lithium-accu's. Dit systeem bevat een positieve stroomrail met een schakelaar die wordt aangestuurd door een accubeheersysteem (BMS) en een negatieve stroomrail met een shunt voor accubewaking. Het is uitgerust met Bluetooth-communicatie voor bewaking en instellingen via de VictronConnect-app en VE.Can-communicatie voor bewaking met een GX-apparaat en het VRM Portal. Beschikbaar als 500A-model met M10-stroomrails of 1000A-model met M10-stroomrails.
De Lynx-modules: Lynx Power In, Lynx Class-T Power In, Lynx Distributor, Lynx Shunt VE.Can en Lynx Smart BMS
