2. Introduzione
2.1. Lynx Shunt VE.Can
Il Lynx Shunt VE.Can (M10) è parte integrante del sistema Lynx Distribution e possiede un busbar positivo e uno negativo, un monitor della batteria e un portafusibile per il fusibile principale del sistema. È disponibile con busbar M10. Lo shunt è in grado di comunicare con i dispositivi GX tramite VE.Can. È dotato anche di un LED di alimentazione che indica lo stato.
Lynx Shunt VE.Can (M10) con e senza carcassa
Il Lynx Shunt VE.Can include un pezzo aggiuntivo di busbar, che può sostituire il fusibile all'interno dello shunt e offre la flessibilità di poter collocare il fusibile principale all’esterno dello shunt e in un’ubicazione diversa. Ciò è particolarmente utile nei sistemi di maggiori dimensioni, che richiedono fusibili di portata superiore.
Sono inclusi due morsetti RJ45 VE.Can, utilizzati per il collegamento a un dispositivo GX.
Due morsetti VE.Can RJ45 VE
Il Lynx Shunt VE.Can è progettato per alloggiare un fusibile CNN e può alloggiare anche un fusibile ANL o Mega. I fusibili devono essere acquistati separatamente. Per ulteriori informazioni, vedere Uso di fusibili
Esempi di fusibili CNN, ANL e Mega
2.2. Manuali dei prodotti Lynx fuori produzione
Nota
I seguenti prodotti non sono più in produzione, pertanto, non sono contemplati nel presente manuale:
Lynx Shunt VE.Can (M8)
Lynx Smart BMS 500 (M8)
Lynx Distributor (M8)
Lynx Power In (M8)
I relativi manuali sono ancora disponibili nella sezione dedicata ai vecchi manuali del sito web di Victron Energy: https://www.victronenergy.it/old_manuals
Questi manuali non vengono più aggiornati. I prodotti fuori produzione continuano a funzionare come descritto nelle relative specifiche e possono ancora essere utilizzati negli impianti.
2.3. Cosa contiene la confezione?
Lynx Shunt VE.Can (M10) |  | |
Morsetti VE.Can RJ45 (2 unità) |  | |

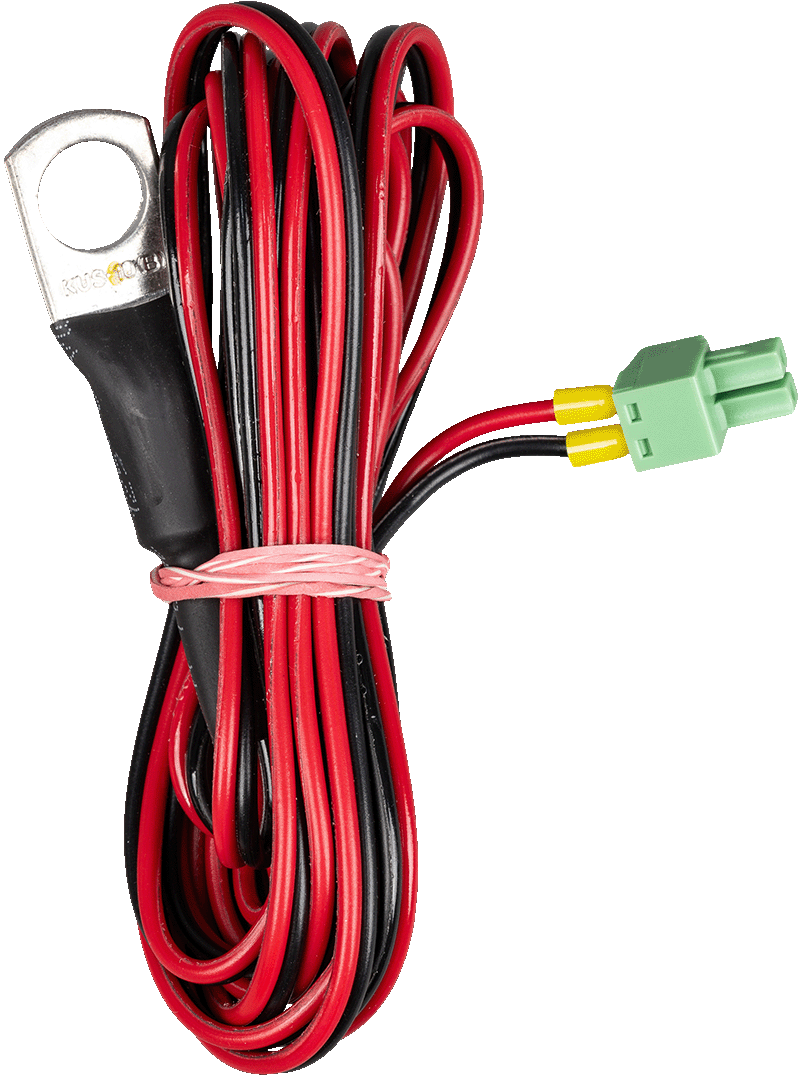

Sensore di temperatura (ASS000001000) con puntalini e morsettiera |
| |

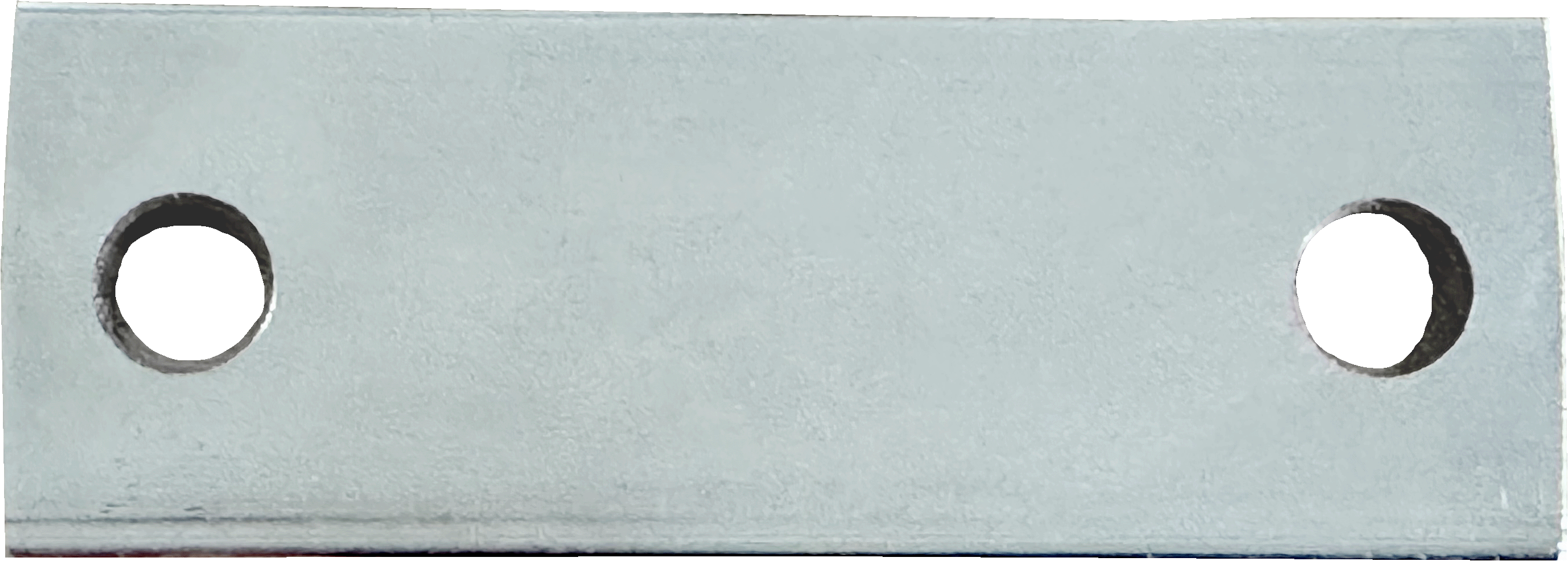

Fusibile fittizio (pezzo di sistema di sbarre) |
| |
Adesivo capovolto con guida rapida all'installazione |
| |
Cartella con etichette dei prodotti |
|
2.4. Dispositivo GX
Il Lynx Shunt VE.Can (M10) può essere monitorato e configurato mediante un dispositivo GX.
Per ulteriori informazioni sul dispositivo GX, consultare la pagina prodotto del dispositivo GX.
Il dispositivo GX può essere collegato al portale VRM per consentire il monitoraggio da remoto.
Per ulteriori informazioni sul portale VRM, consultare la pagina del VRM.
2.5. Sensore temperatura
Al Lynx Shunt VE.Can (M10) è possibile collegare anche un sensore di temperatura, che serve a misurare la temperatura della batteria.
Il sensore di temperatura è in dotazione con il Lynx Shunt VE.Can (M10). Per ulteriori informazioni, vedere la pagina prodotto del sensore di temperatura QUA PMP per dispositivi GX.
Dispositivo GX sensore di temperatura QUA PMP
2.6. Sistema di distribuzione Lynx
Il Sistema di Distribuzione Lynx è un sistema di sbarre modulare che comprende collegamenti CC, distribuzione, fusibili, monitoraggio della batteria e/o gestione delle batterie al Litio. Per ulteriori informazioni, consultare la pagina prodotto Sistemi di Distribuzione CC.
Il Sistema di Distribuzione Lynx è formato dalle seguenti parti:
Lynx Power In - Un busbar positivo e uno negativo con quattro batterie o connessioni per apparecchiature CC, disponibile con busbar M10.
Lynx Class-T Power In - Un sistema di sbarre positivo e negativo che accetta due fusibili di Classe-T e dispone di due collegamenti per batteria o apparecchiature CC, disponibile con sistema di sbarre M10.
Lynx Distributor - Un busbar positivo e uno negativo con quattro connessioni dotate di fusibili per batterie o apparecchiature CC e monitoraggio dei fusibili, disponibile in due versioni, con busbar M10.
Lynx Shunt VE.Can - Un busbar positivo con un alloggio per il fusibile del sistema principale e un busbar negativo con uno shunt per il monitoraggio della batteria. È dotato di comunicazione VE.Can per il monitoraggio e la configurazione tramite dispositivo GX. Disponibile con busbar M10.
Lynx Smart BMS - Da usare assieme alle batterie Lithium Battery Smart di Victron Energy. Comprende un sistema di sbarre positivo dotato di contattore attivato da un sistema di gestione della batteria (BMS) e un sistema di sbarre negativo con uno shunt per il monitoraggio della batteria. È dotato di comunicazione Bluetooth per il monitoraggio e la configurazione tramite l’App VictronConnect e di comunicazione VE.Can per il monitoraggio mediante dispositivo GX e portale VRM. I modelli disponibili sono quello da 500 A con sistemi di sbarre M10 e quello da 1000 A con sistemi di sbarre M10.
Moduli Lynx: Lynx Power In, Lynx Class-T Power In, Lynx Distributor, Lynx Shunt VE.Can e Lynx Smart BMS
