2. Introduction
2.1. Lynx Shunt VE.Can
Le Lynx Shunt VE.Can (M10) fait partie intégrante du système de distribution Lynx. Il comprend une barre omnibus positive et une barre omnibus négative, un contrôleur de batterie et un porte-fusible destiné au fusible principal du système. Il est disponible avec des barres omnibus M10. Le shunt peut communiquer avec les dispositifs GX via VE.Can. Il est également équipé d’un voyant d’alimentation indiquant son état.
Lynx Shunt VE.Can (M10) - avec et sans cache de protection
Le Lynx Shunt VE.Can comprend une barre omnibus supplémentaire qui peut remplacer le fusible à l’intérieur du shunt, ce qui permet de placer le fusible principal à l’extérieur du shunt, à un autre emplacement. Cela est particulièrement utile dans les systèmes de grande taille nécessitant des fusibles de calibre supérieur.
Le Lynx Shunt VE.Can est livré avec deux terminaisons RJ45 VE.Can qui sont utilisées pour se connecter à un dispositif GX.
Deux terminaisons RJ45 VE.Can
Le Lynx Shunt VE.Can est conçu pour accueillir un fusible CNN et peut également recevoir un fusible ANL ou Mega. Les fusibles doivent être achetés séparément. Pour plus d’informations, voir Fusibles.
Exemples de fusibles CNN, ANL et Mega
2.2. Manuels des produits Lynx retirés de la vente
Note
Les produits suivants ne sont plus fabriqués et ne sont plus décrits dans ce manuel :
Lynx Shunt VE.Can (M8)
Lynx Smart BMS 500 (M8)
Lynx Distributor (M8)
Lynx Power In (M8)
Leurs manuels restent disponibles dans la section des anciens manuels du site web de Victron Energy : https://www.victronenergy.fr/old_manuals
Ces manuels ne sont plus mis à jour. Les produits retirés de la vente continuent de fonctionner comme décrit dans ces manuels et peuvent toujours être utilisés dans les installations existantes.
2.3. Que contient l’emballage ?
Lynx Shunt VE.Can (M10) |  | |
Terminaisons RJ45 VE.Can (2 pièces) |  | |

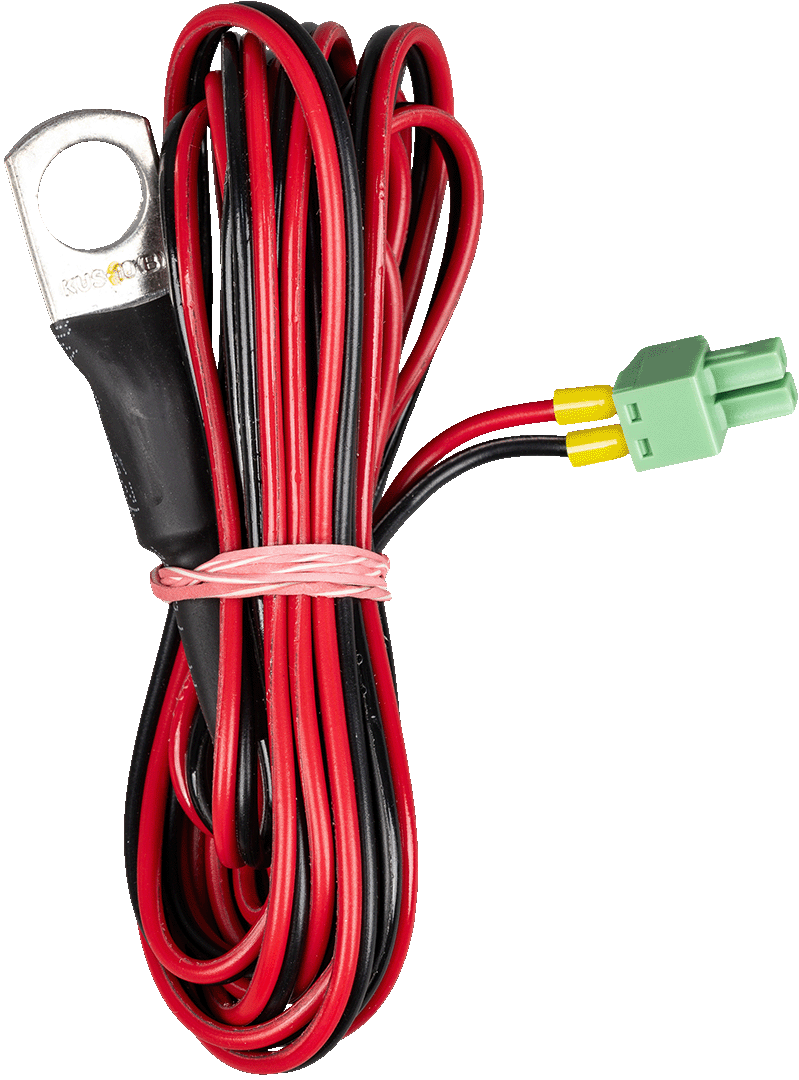

Sonde de température (ASS000001000) avec embouts et bornier |
| |

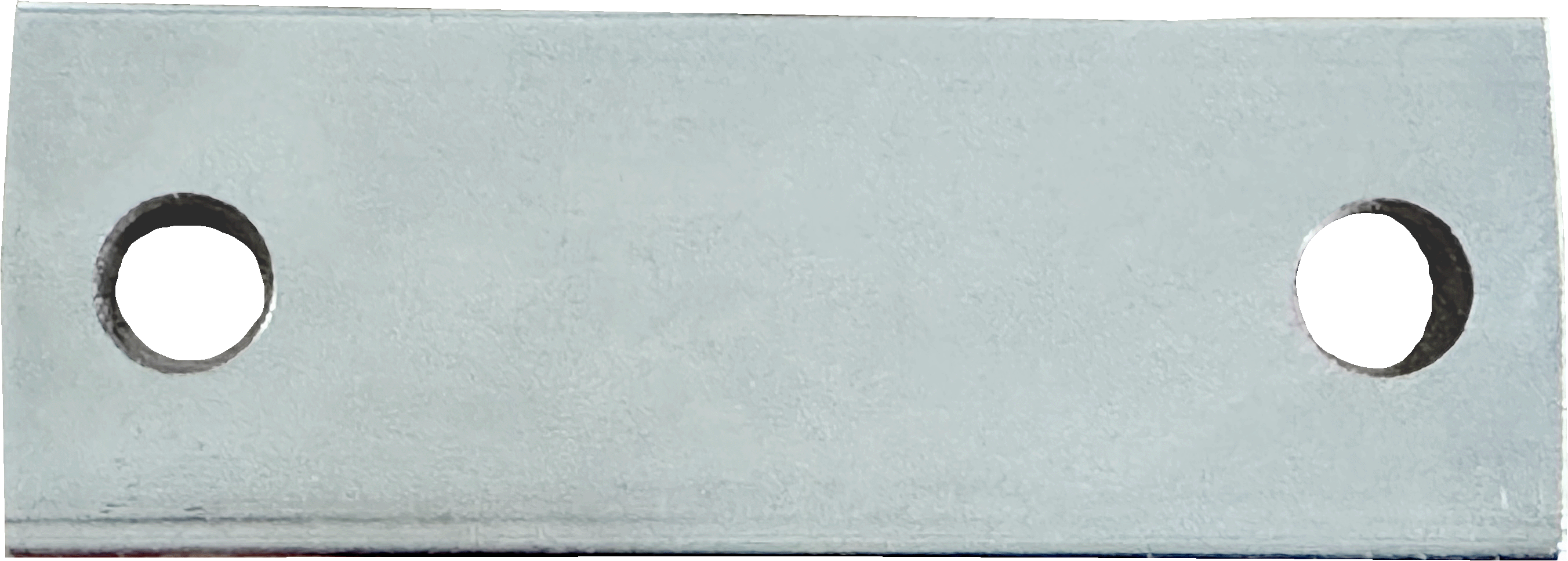

Fusible factice (morceau de barre omnibus) |
| |
Étiquette pour orientation à l’envers avec guide d’installation rapide |
| |
Chemise avec étiquettes de produit |
|
2.4. Dispositif GX
Le Lynx Shunt VE.Can (M10) peut être surveillé et configuré à l’aide d’un dispositif GX.
Pour plus d’informations concernant le dispositif GX, consultez la page produit du dispositif GX.
Le dispositif GX peut être connecté au portail VRM, ce qui permet une surveillance à distance.
Pour plus d’informations sur le portail VRM, consultez la page VRM.
2.5. Sonde de température
Une sonde de température peut être connectée au Lynx Shunt VE.Can (M10). Elle est utilisée pour mesurer la température de la batterie.
La sonde de température est fournie avec le Lynx Shunt VE.Can (M10). Pour davantage d’informations, consultez la page du produit relative à la sonde de température QUA PMP de l’appareil GX.
Sonde de température QUA PMP de l’appareil GX
2.6. Système de distribution Lynx
Le système de distribution Lynx est un système de barres omnibus modulaire qui incorpore les connexions CC, la distribution, les fusibles, la surveillance des batteries et/ou la gestion des batteries au lithium. Pour plus d’informations, consultez la page produit des systèmes de distribution CC.
Le système de distribution Lynx est composé des éléments suivants :
Lynx Power In - Une barre omnibus positive et négative avec quatre connexions pour batteries ou équipements CC, disponible avec barre omnibus M10.
Lynx Class-T Power In - Une barre omnibus positive et négative qui accepte deux fusibles de classe T et dispose de deux connexions de batterie ou d’équipement CC, disponible avec barre omnibus M10.
Lynx Distributor - Une barre omnibus positive et négative avec quatre connexions protégées par fusible pour batteries ou équipements CC, avec surveillance des fusibles. Disponible en deux versions, avec barre omnibus M10.
Lynx Shunt VE.Can - Une barre omnibus positive avec un emplacement pour le fusible principal du système et une barre omnibus négative avec un shunt pour la surveillance de la batterie. Il dispose d’une communication VE.Can pour la surveillance et la configuration à l’aide d’un dispositif GX. Disponible avec des barres omnibus M10.
Lynx Smart BMS - Pour une utilisation avec les batteries Lithium Battery Smart de Victron Energy. Il contient une barre omnibus positive avec un contacteur piloté par un système de gestion de batteries (BMS) et une barre omnibus négative avec un shunt pour la surveillance des batteries. Il dispose d’une communication Bluetooth pour la surveillance et la configuration via l’application VictronConnect et d’une communication VE.Can pour la surveillance avec un dispositif GX et le portail VRM. Disponible en modèle 500 A avec des barres omnibus M10 ou en modèle 1000 A avec des barres omnibus M10.
Les modules Lynx : Lynx Power In, Lynx Class-T Power In, Lynx Distributor, Lynx Shunt VE.Can et Lynx Smart BMS
