LiNGST - Manualul de utilizare pentru Lithium NG Service Tool

Fila tester BMS permite emularea unei baterii Lithium NG. Aceasta permite inspectarea funcționalității BMS fără o baterie fizică Lithium NG și este deosebit de utilă pentru punerea în funcțiune și depanare.

Testerul BMS permite inspectarea funcțiilor BMS utilizând circuite hardware externe, de exemplu:

Procedura de configurare

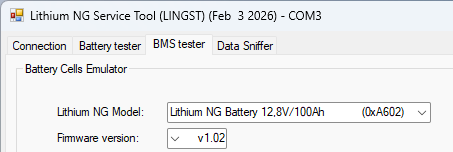

Conectați LiNGST la BMS. Faceți clic pe fila BMS tester și selectați modelul Lithium NG pe care doriți să îl emulați din lista derulantă. Selectați versiunea firmware a bateriei. Selectarea versiunii corecte de firmware accelerează procesul de conectare. Selectarea unei versiuni incorecte de firmware provoacă doar o întârziere. Acest lucru se întâmplă deoarece BMS poate încerca să actualizeze bateria emulată dacă detectează o versiune mai veche de firmware. În acest caz, BMS poate fi blocat pentru câteva secunde.

Prezentare generală a schimbului de date

Fila Informații BMS trimise afișează: Datele transmise de la bateria emulată la BMS, inclusiv: Tensiunea bateriei Curent Temperatură Medie Fila Informații BMS primite afișează: Datele primite de la BMS către bateria emulată, inclusiv: Serie - numărul de serie al BMS PID - ID produs Curent - curent măsurat Tensiune - tensiune măsurată

Comenzi emulator baterie

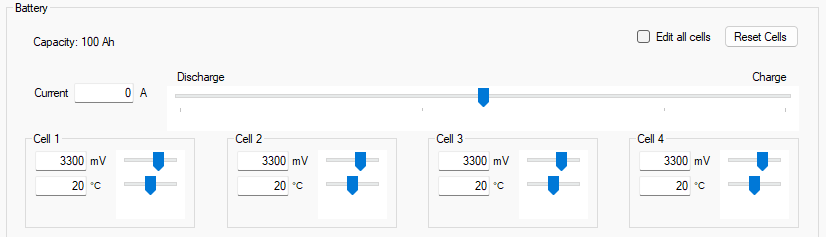

Curentul bateriei poate fi setat folosind glisorul sau introducerea textului: Valori pozitive = încărcare Valori negative = descărcare Selectați Editare toate celulele pentru a modifica simultan toate valorile celulelor. Pentru fiecare celulă, tensiunea și temperatura pot fi setate folosind glisorul sau introducerea de text.
