Conector la distanță
Controlul la distanță de pornire/oprire a invertorului poate fi realizat cu un simplu comutator de pornire/oprire conectat la conectorul la distanță al invertorului.
Invertorul va porni când este comutat la modul ON (pornit) sau ECO prin comutatorul ON/OFF/ECO (pornit/oprit/eco) și atunci când:
Se realizează contact între borna H (stânga) și borna L (dreapta) a conectorului la distanță, de exemplu, prin puntea de cablu, un comutator sau panoul de control al invertorului.
Se realizează contact între borna H (stânga) a conectorului la distanță și pozitivul bateriei.
Se realizează contact între borna L (dreapta) a conectorului la distanță și negativul bateriei.
Unele exemple de utilizare ale conectorului la distanță sunt:
Dacă invertorul este amplasat într-un vehicul și i se permite funcționarea numai când motorul este pornit. Conectați borna H (dreapta) a conectorului la distanță la comutatorul de pornire al vehiculului.
Dacă invertorul este conecta la o baterie de litiu, invertorul poate fi controlat prin BMS pentru baterii de litiu.
Avertisment
Din motive de siguranță, invertorul poate fi oprit complet prin scoaterea conectorului la distanță. Faceți acest lucru trăgând conectorul la distanță din priză. Astfel, invertorul nu mai poate fi pornit prin comutator sau Bluetooth. Utilizatorul poate fi acum sigur că invertorul este oprit definitiv și nu poate fi repornit accidental de un alt utilizator.
Panoul de control al invertorului

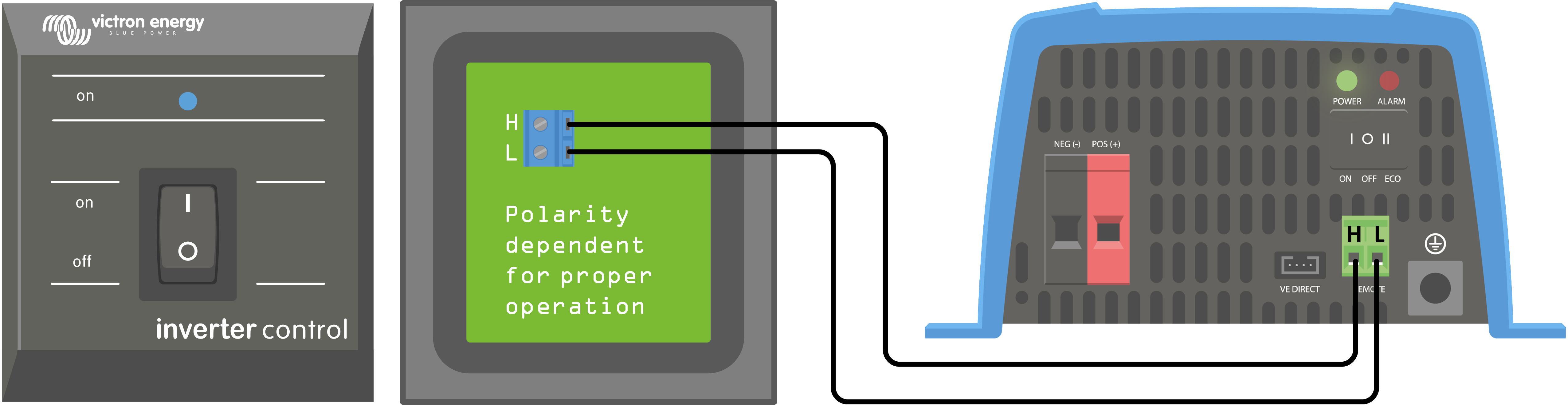

Dacă se utilizează un panou Inverter Control VE.Direct, acesta trebuie conectat la conectorul la distanță al invertorului, astfel cum este indicat în imaginea de mai jos. Rețineți că conexiunea depinde de polaritatea corectă pentru o funcționare adecvată.
