7. Anexă
În această secțiune:
7.1. Prezentare conexiune
 |

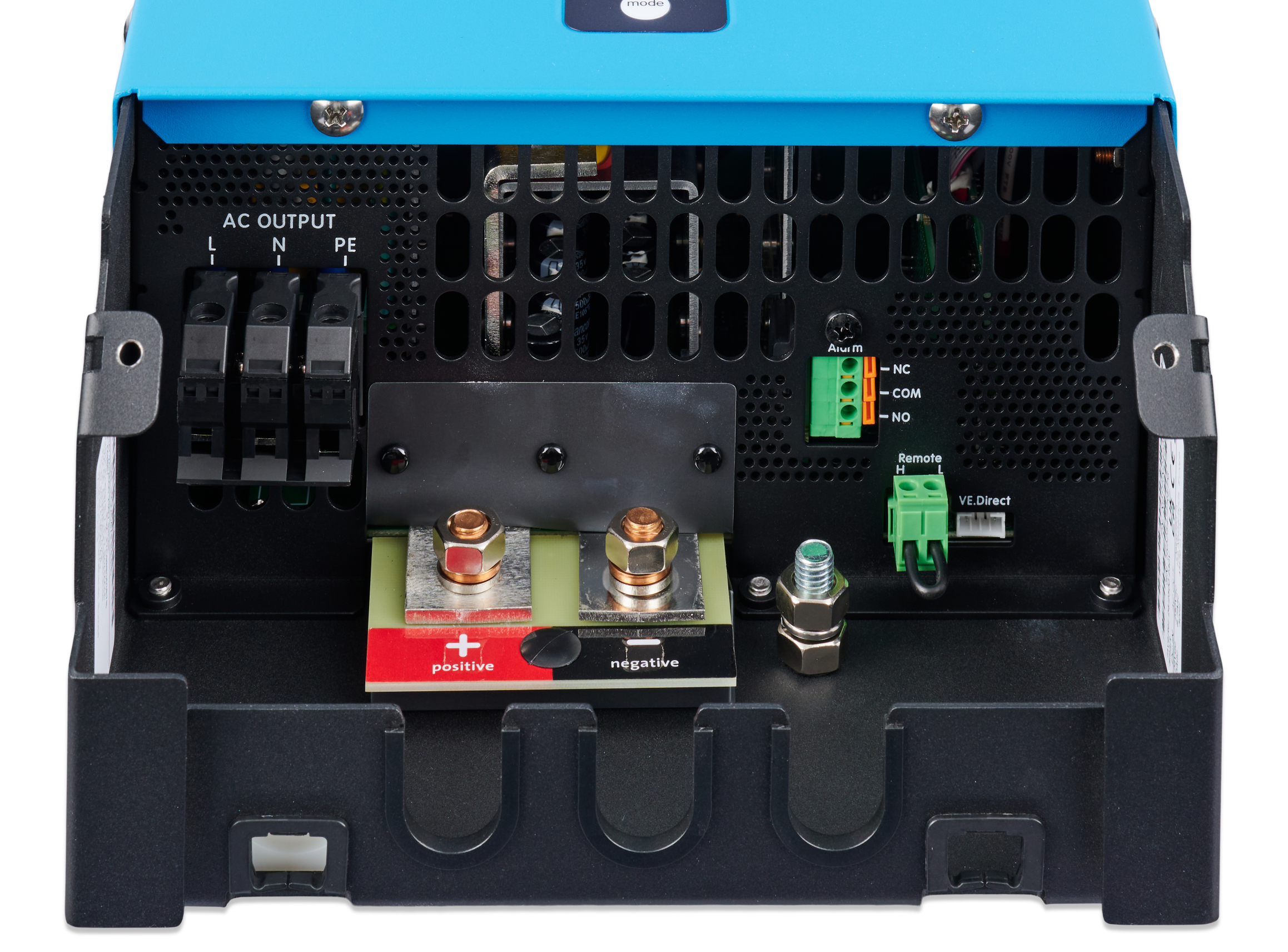

[en] Connections 2k5 model
 |
Conexiuni model 3000 VA

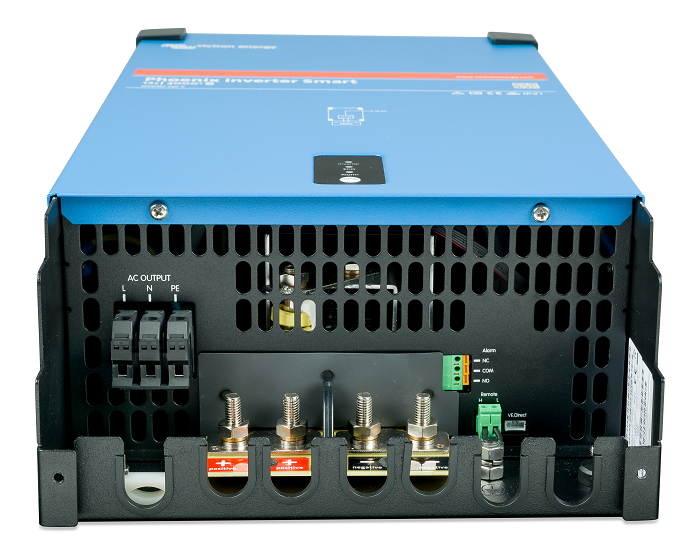

[en] Connections 4k model
 |

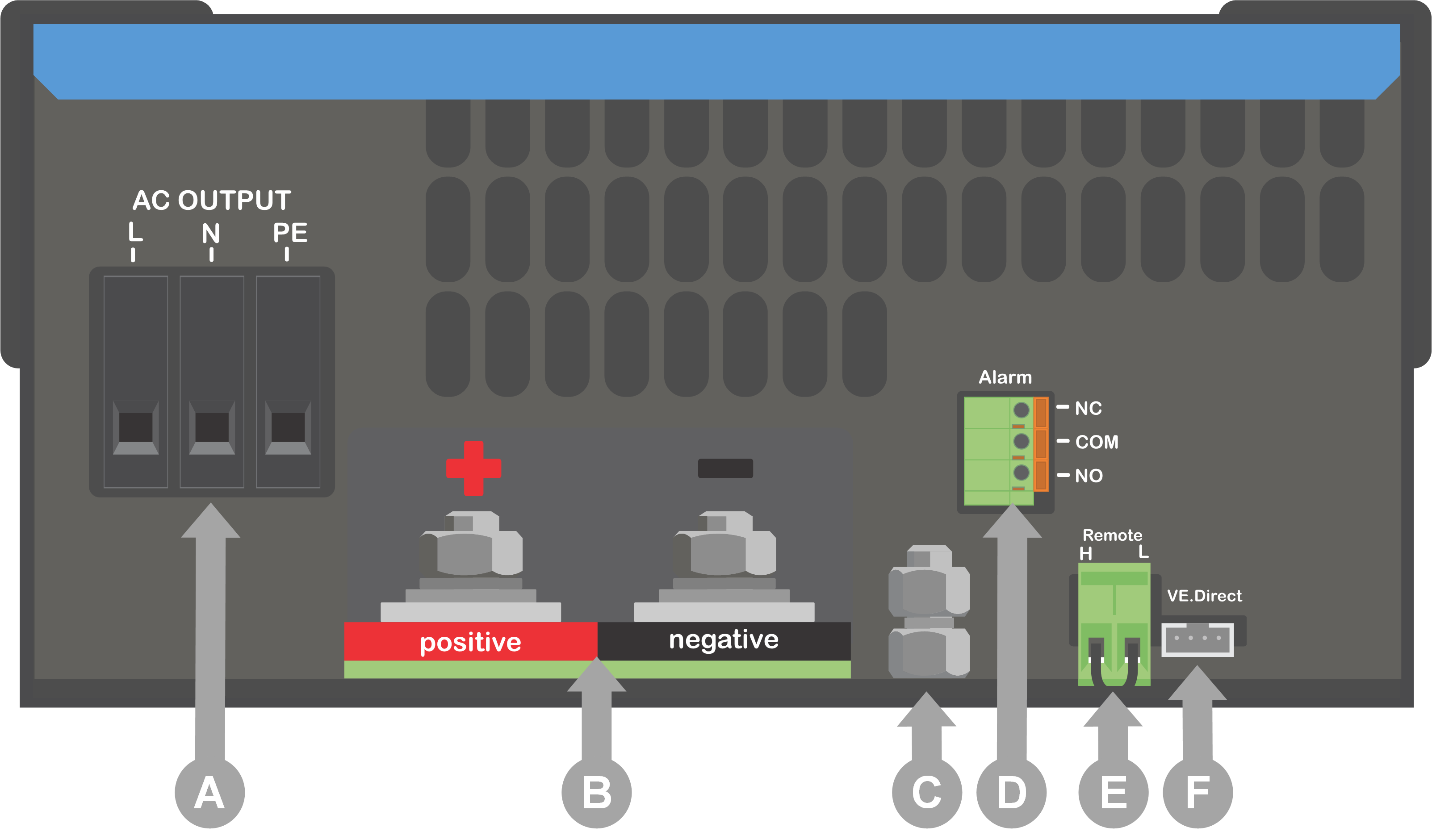

# | Conector | Denumiri borne |
|---|---|---|
A | Iesire AC | L (fază), N (nul), PE (pământ) |
B | Baterie | + (pozitiv), - (negativ) |
C | [en] GND | [en] Chassis grounding lug |
D | Alarmă (releu programabil) | NO, COM, NC |
E | Pornire/oprire de la distanță | H, L |
F | VE.Direct | VE.Direct |
7.2. Informații instalare împământare flotantă modele 1600 VA și 2000 VA

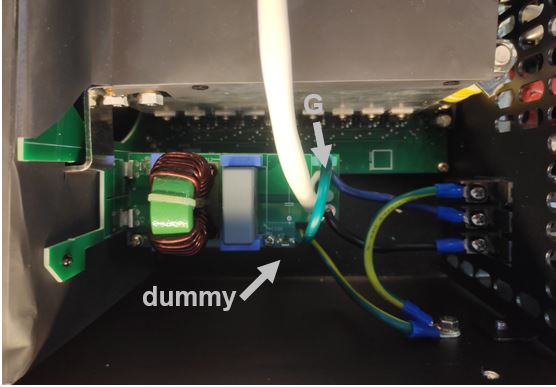

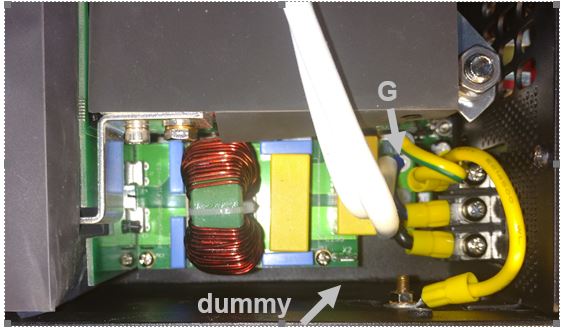

Cablul de împământare „G” conectează ieșirea nul la pământ. Acesta trebuie repoziționat la un terminal „fals” dacă este necesară o ieșire flotantă.
Când se obține o ieșire flotantă, valoarea curentului cu niciun consumator poate arăta o compensare de aproximativ 100 - 50 mA. De asemenea, rețineți că un GFCI (sau RCCB) nu va funcționa corect.
[en] The image on the right applies to the 2k5 model. |
|
[en] The image on the right applies to the 4k model. |
|

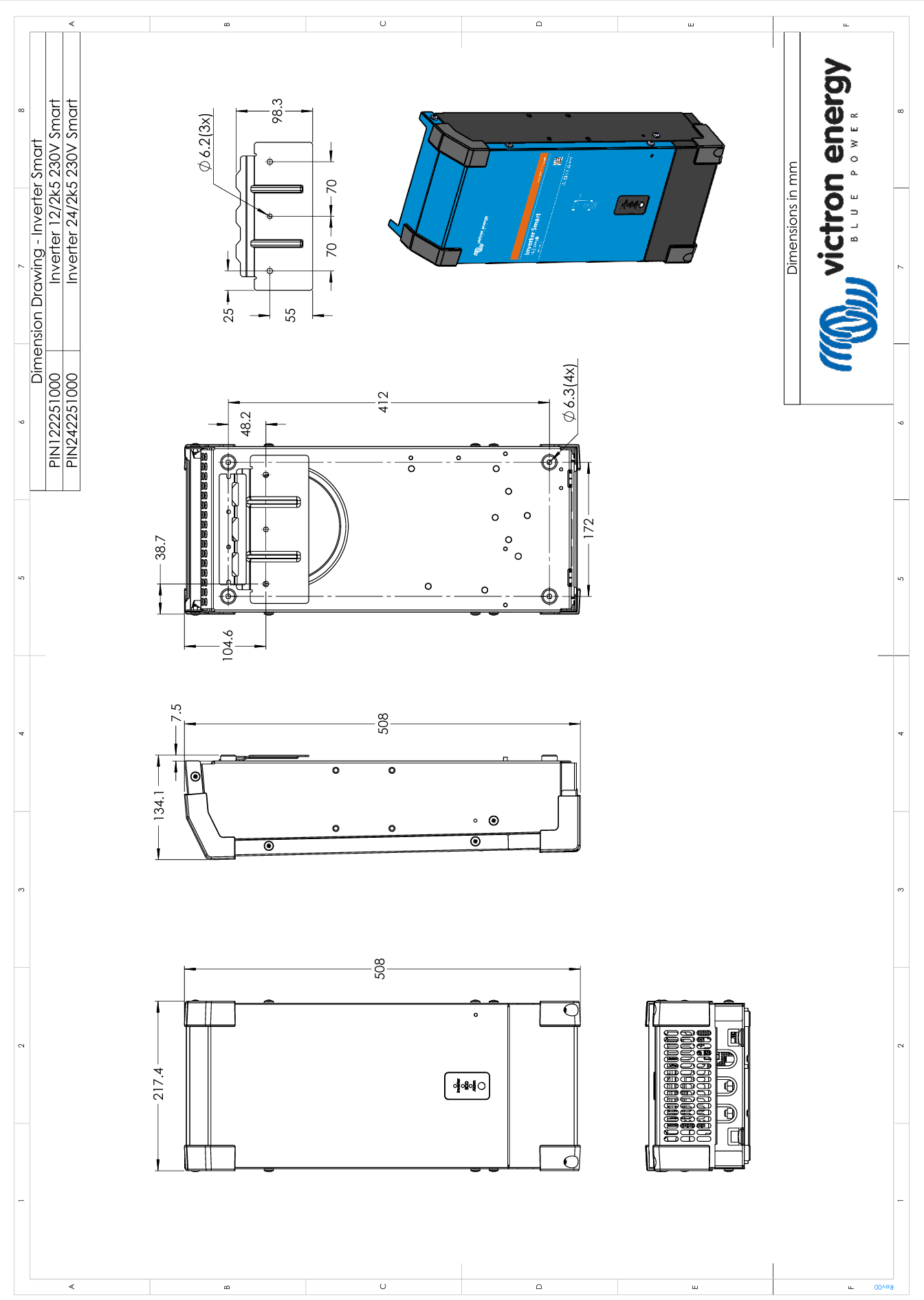

7.3. [en] Dimensions - 2k5 model

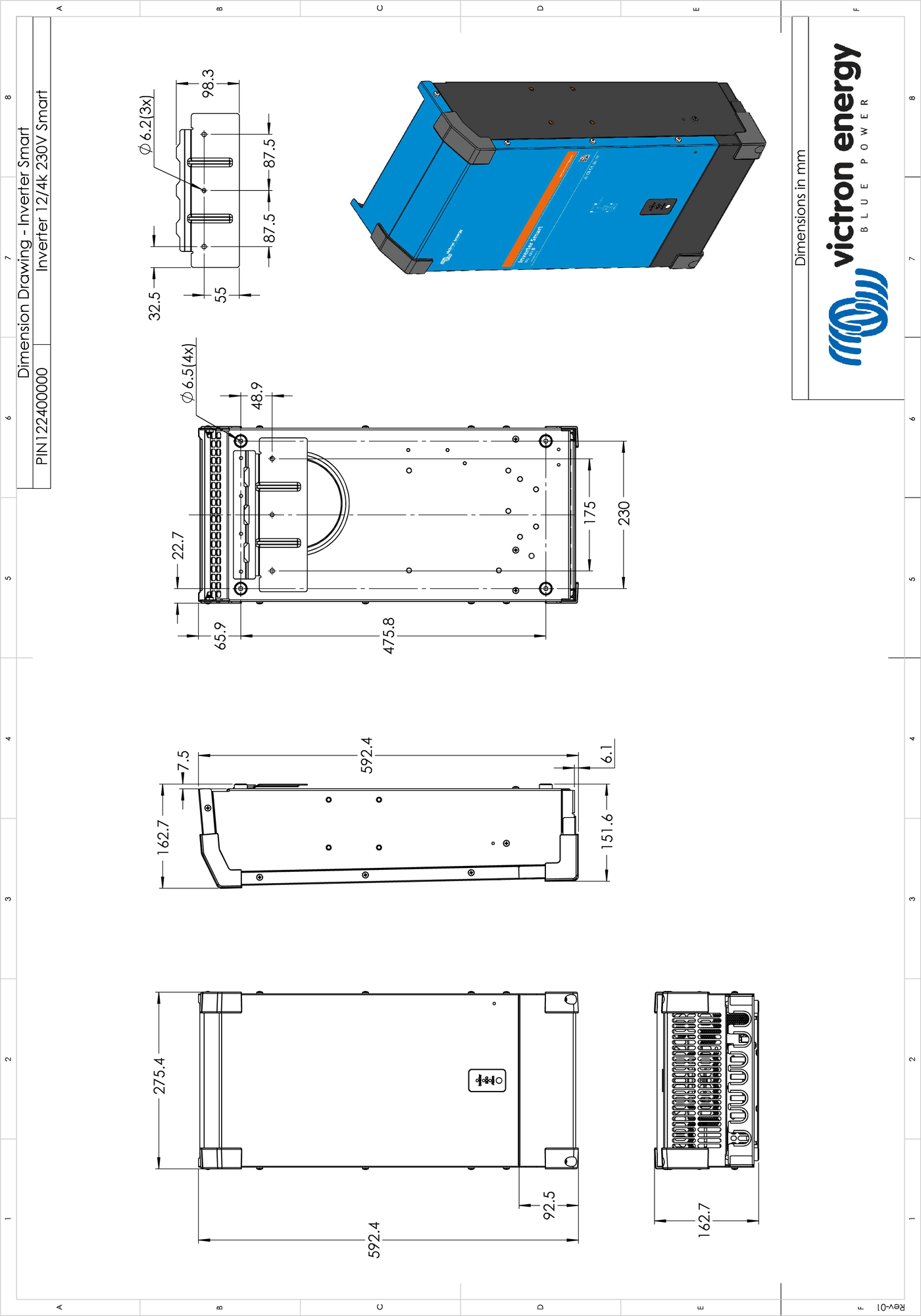

7.4. [en] Dimensions - 4k model (12V)

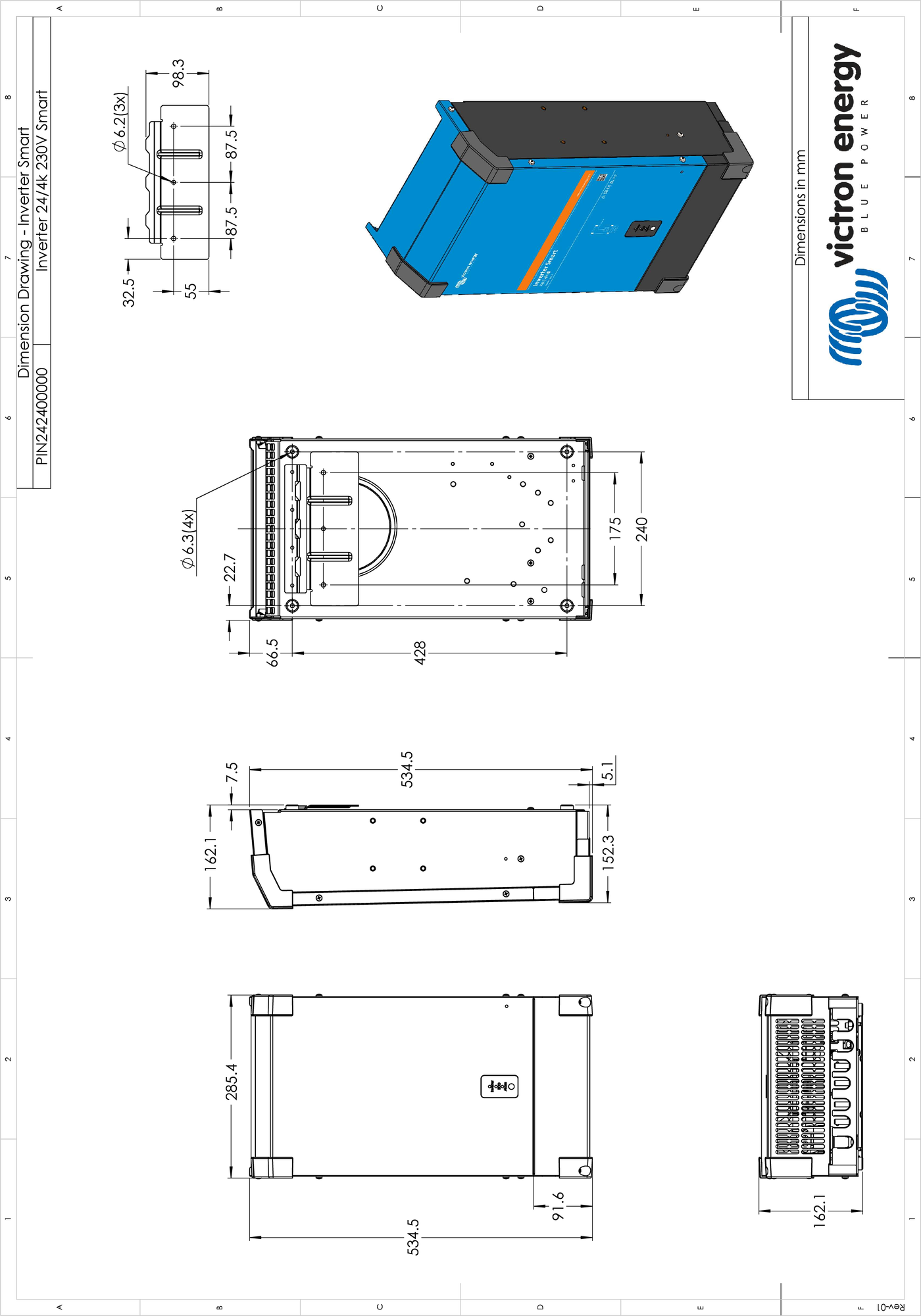

7.5. [en] Dimensions - 4k model (24V)
