7. Appendice

In questa sezione:

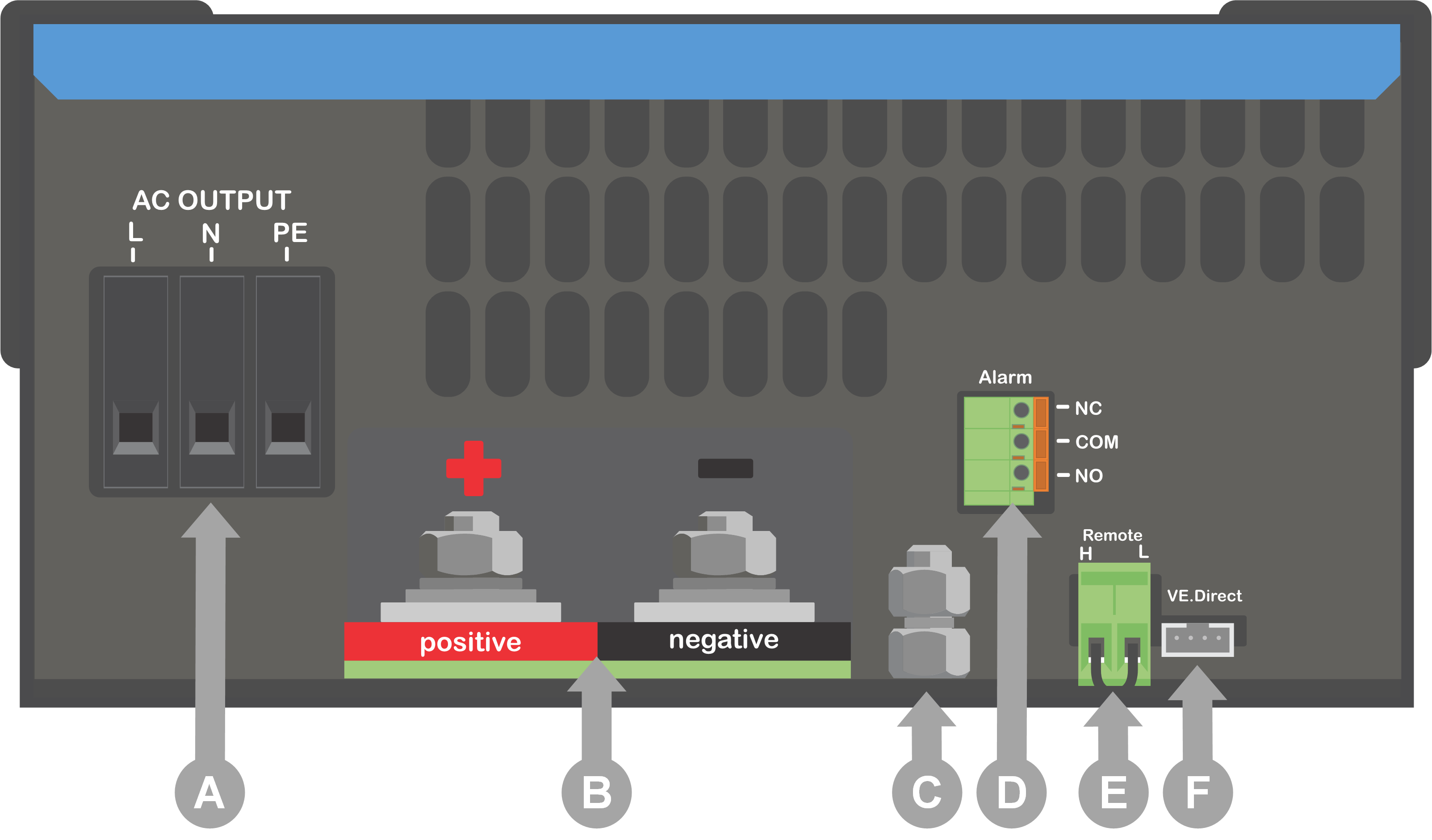

7.1. Panoramica dei collegamenti

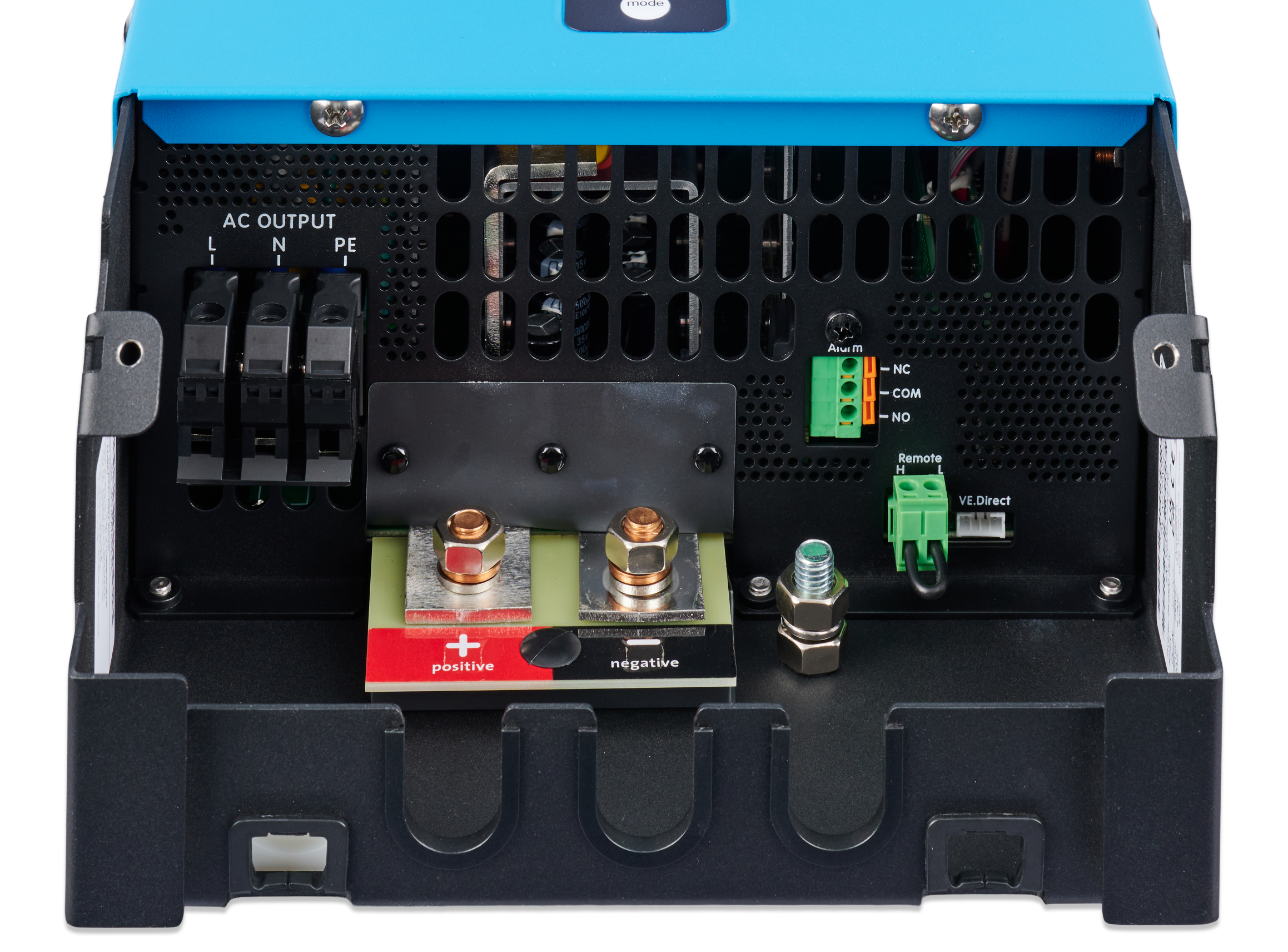

[en] Connections 2k5 model

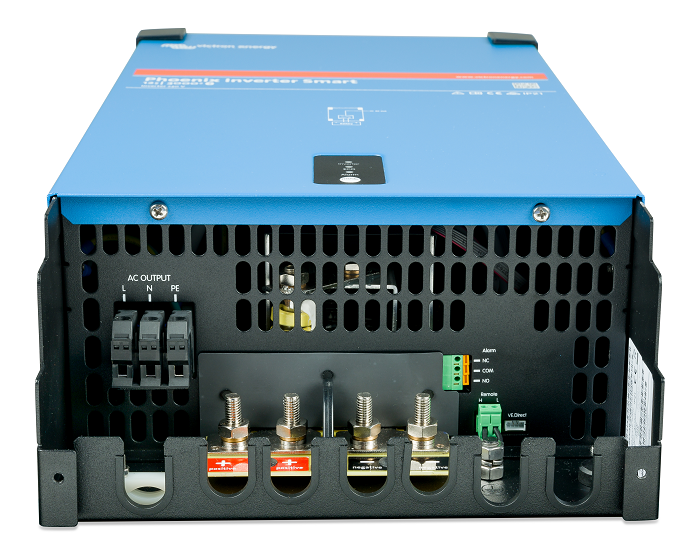

Connessioni Modello 3000 VA

[en] Connections 4k model


#

Connettore

Nomi dei morsetti

A

Uscita CA

L (fase), N (neutro), PE (terra)

B

Batteria

+ (positivo), - (negativo)

C

[en] GND

[en] Chassis grounding lug

D

Allarme (relè programmabile)

NO, COM, NC

E

Remoto

H, L

F

VE.Direct

VE.Direct

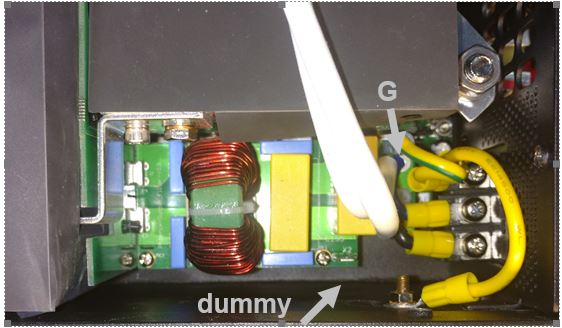

7.2. Informazioni di installazione della messa a terra fluttuante dei modelli 1600 VA e 2000 VA

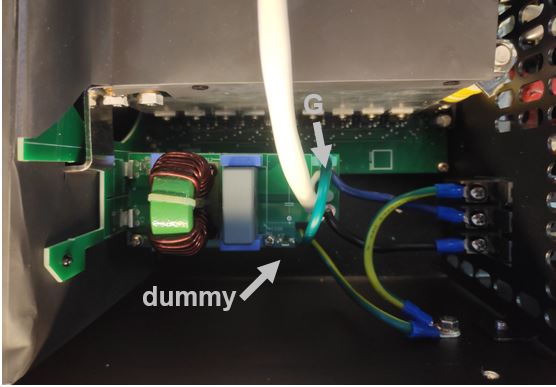

Il cavo di terra “G” collega l’uscita neutra a terra. Deve essere riposizionato su un terminale “fittizio” se è necessaria un’uscita fluttuante.

Quando si ottiene un’uscita fluttuante, la lettura della corrente a carico zero può mostrare una discrepanza di circa 100- 50 mA. Verificare anche se il GFCI (o RCCB) non funziona correttamente.

[en] The image on the right applies to the 2k5 model.


[en] The image on the right applies to the 4k model.

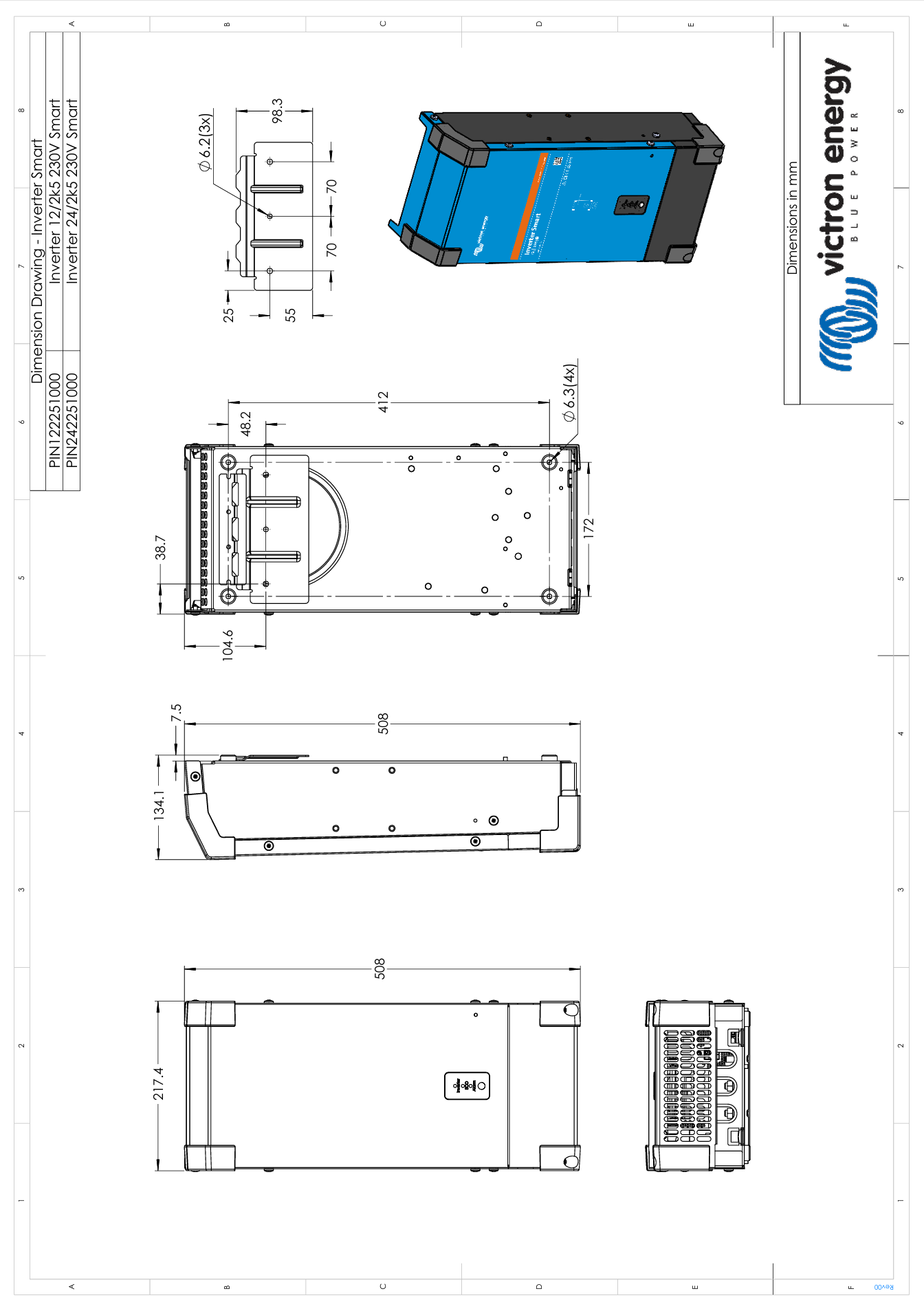

7.3. [en] Dimensions - 2k5 model

DimensionDrawing_Inverter_Smart_12V2k5_24V2k5-rev00.pdf

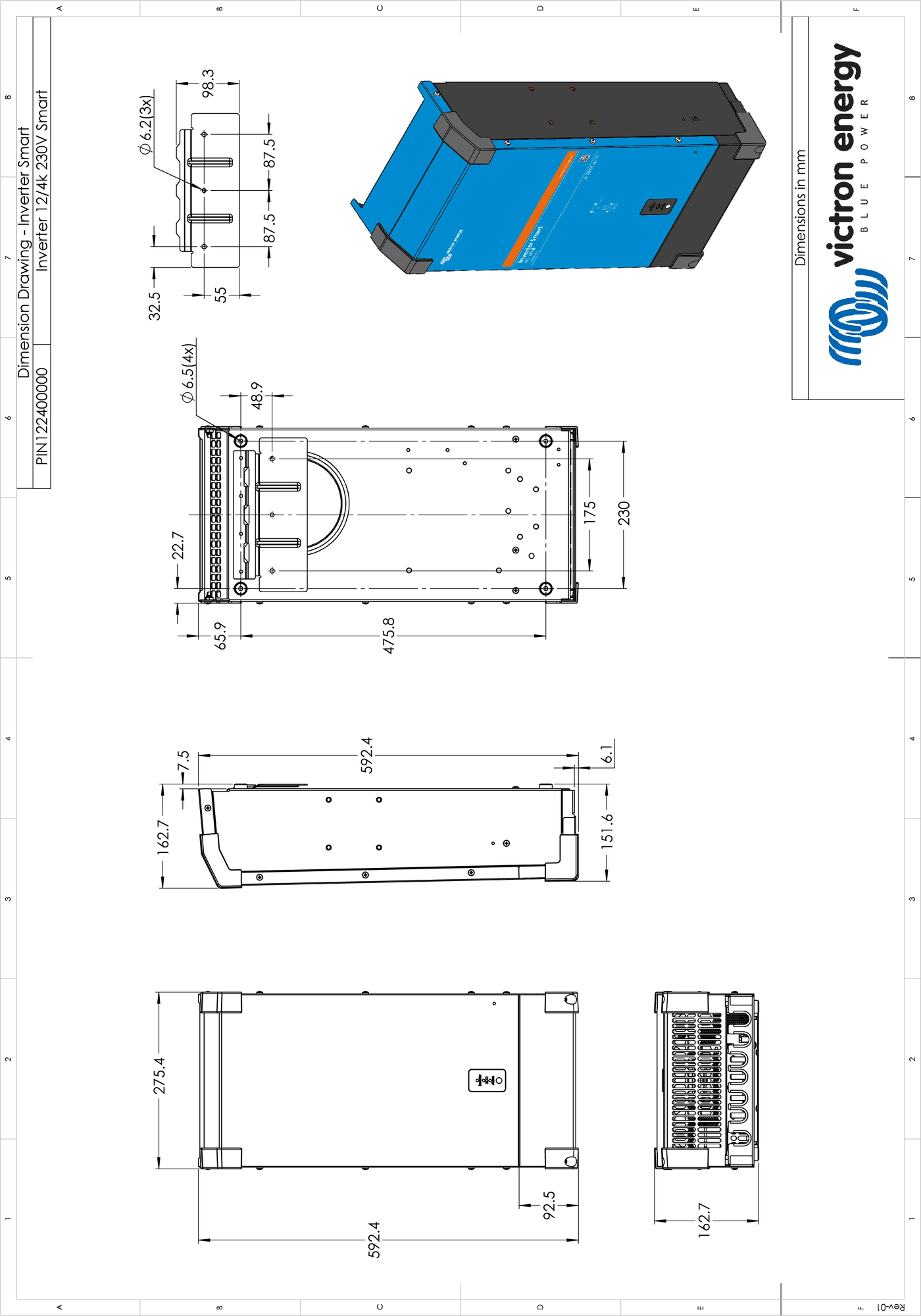

7.4. [en] Dimensions - 4k model (12V)

Rotated_DimensionDrawing_Inverter_12V4k_230V_Smart_PIN122400000_-rev01.pdf

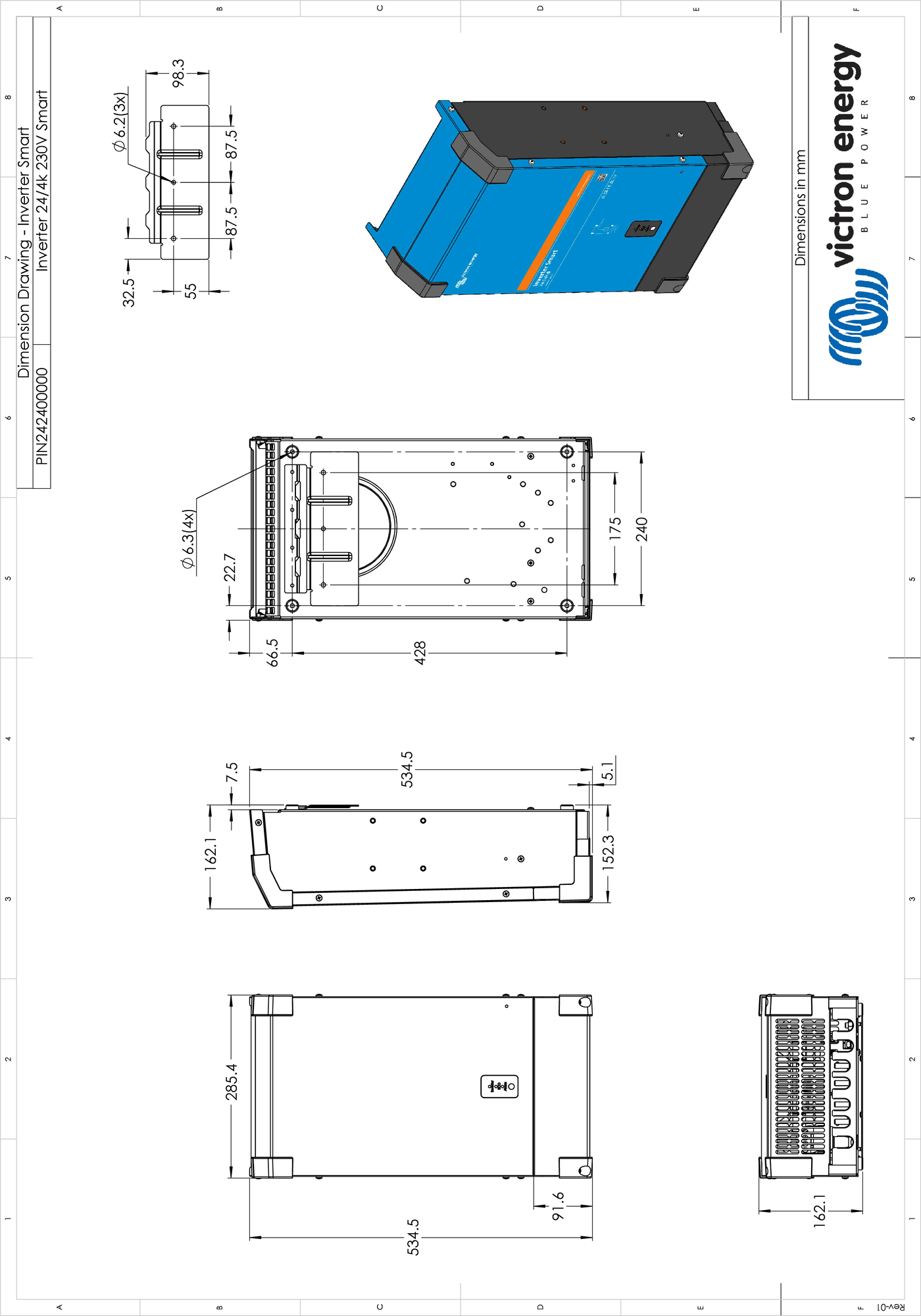

7.5. [en] Dimensions - 4k model (24V)

Rotated_DimensionDrawing_Inverter_24V4kW_230V_Smart_PIN242400000_-rev01.pdf
