7. Annexe
Dans cette section:
7.1. Vue d'ensemble des connexions
 |

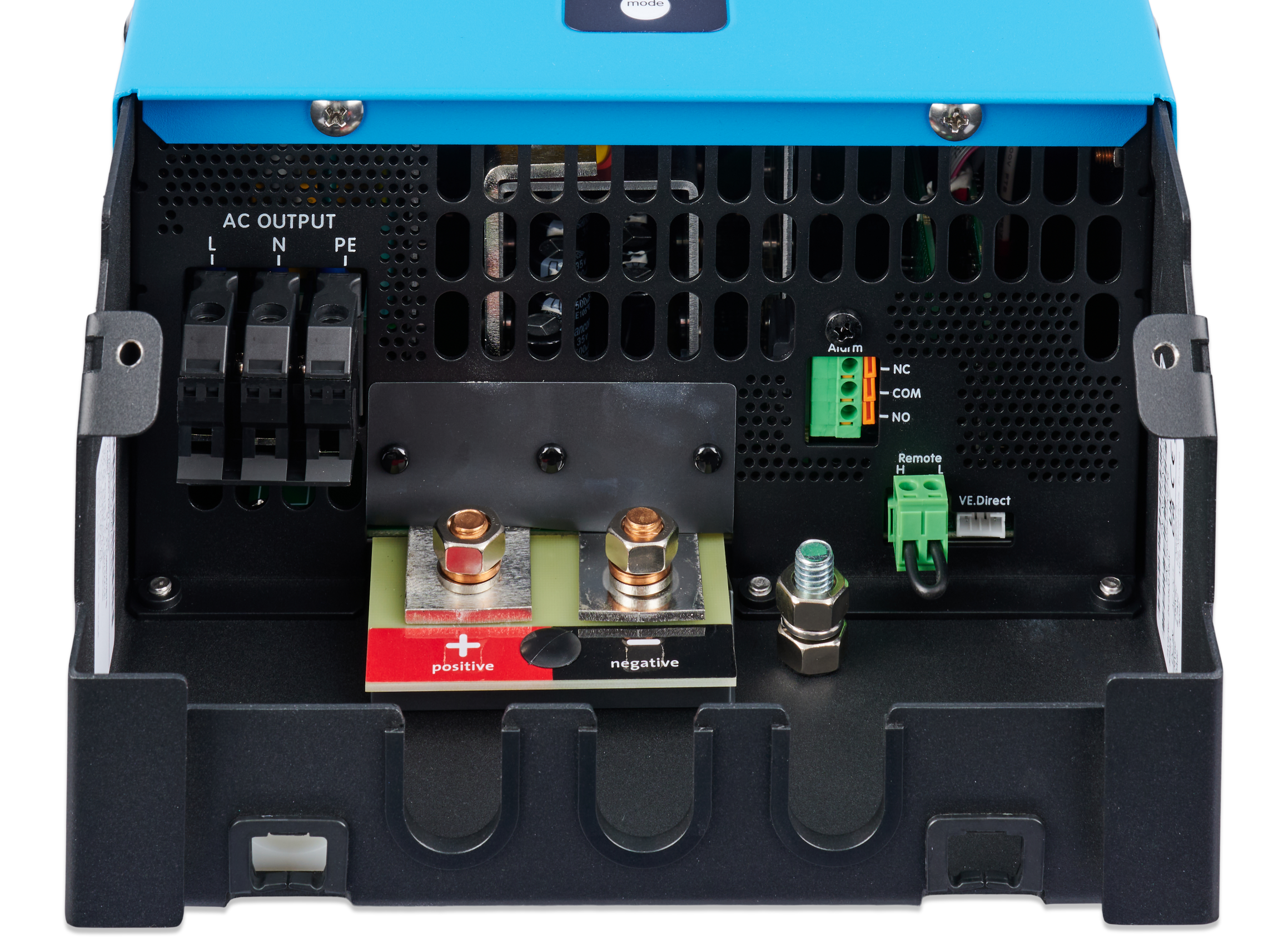

[en] Connections 2k5 model
 |

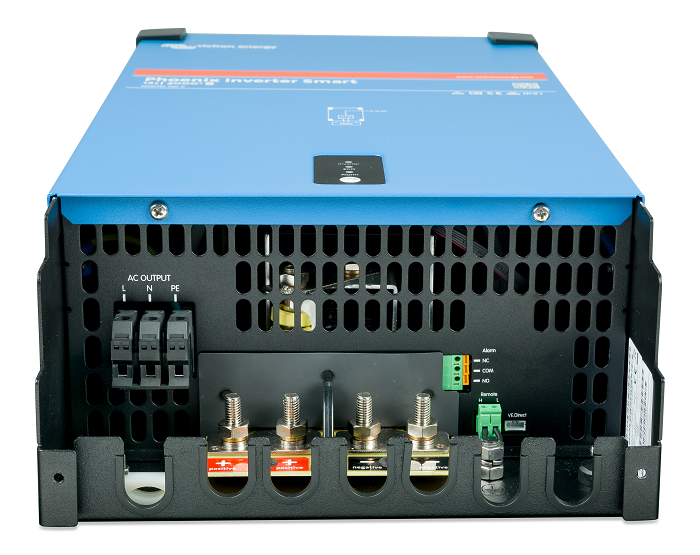

Connexions modèle 3 000 VA
[en] Connections 4k model
 |

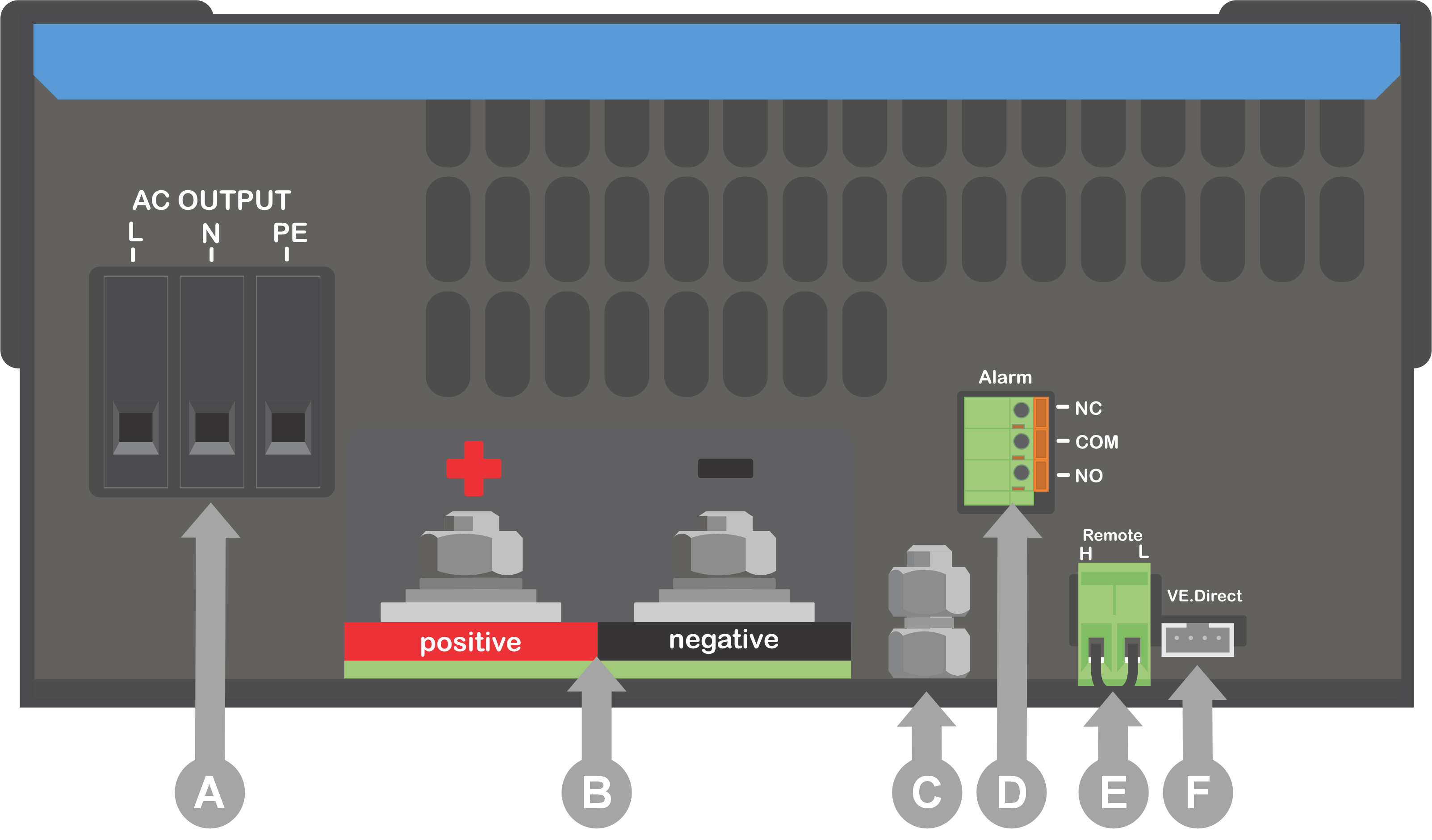

# | Connecteur | Nom des bornes |
|---|---|---|
A | Sortie CA | L (phase), N (neutre), PE (terre) |
B | Batterie | + (positive), - (négative) |
C | [en] GND | [en] Chassis grounding lug |
D | Alarme (relais programmable) | NO, COM, NC |
E | À distance | H, L |
F | VE.Direct | VE.Direct |

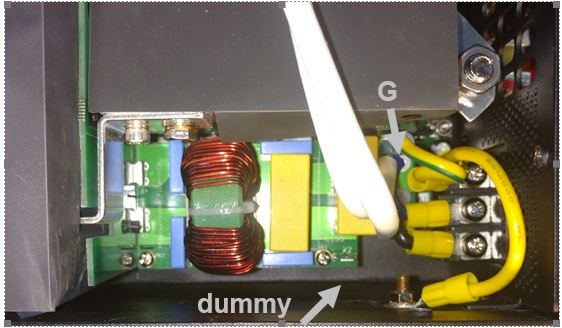

7.2. Informations sur l’installation des modèles 1 600 VA et 2 000 VA à terre flottante

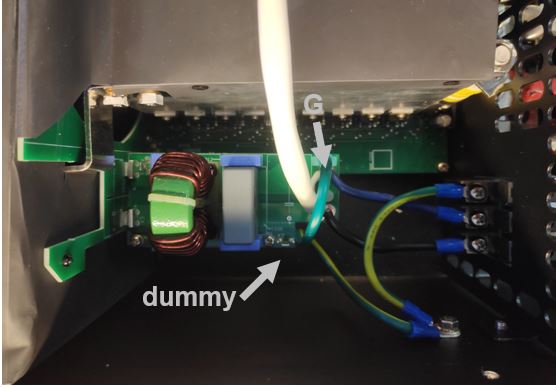

Le fil de terre « G » relie le neutre de la sortie à la terre. Il doit être repositionné sur une borne « factice » si une sortie flottante est requise.
Lorsqu’une sortie flottante est obtenue, la lecture du courant à vide peut présenter un décalage d’environ 100 à 50 mA. Sachez également qu’un DDFT (ou RCCB) ne fonctionnera pas correctement.
[en] The image on the right applies to the 2k5 model. |
|
[en] The image on the right applies to the 4k model. |
|

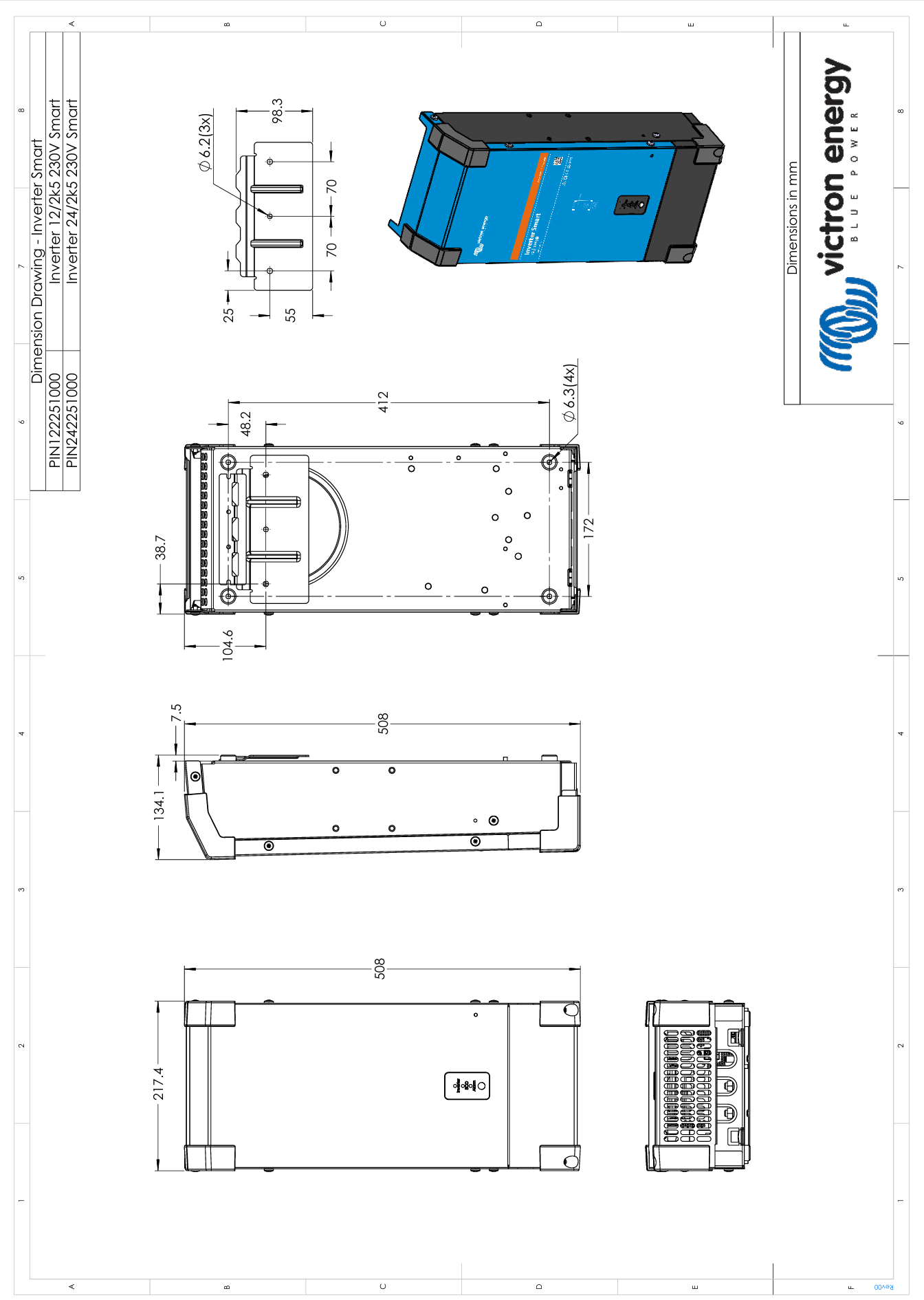

7.3. [en] Dimensions - 2k5 model

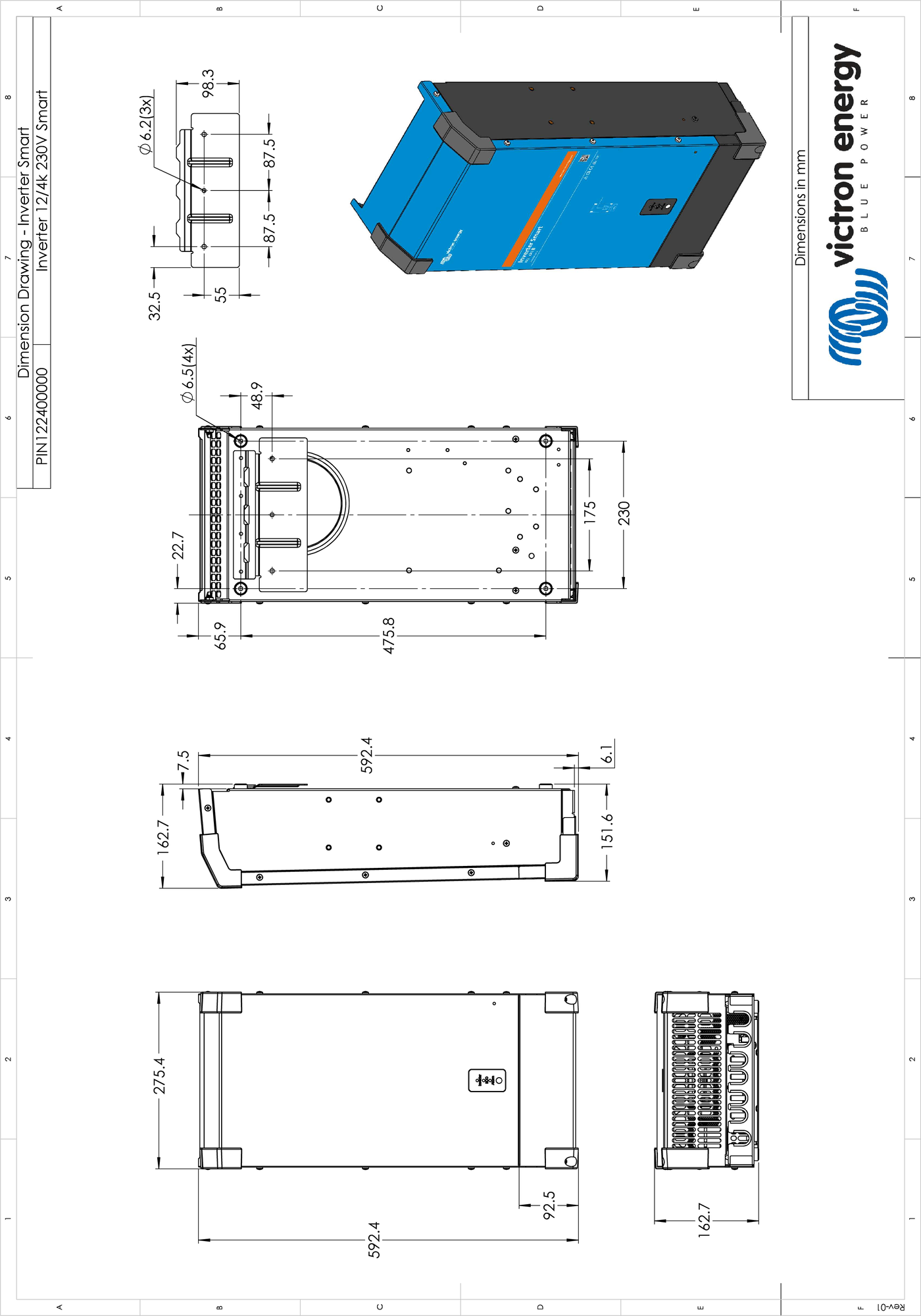

7.4. [en] Dimensions - 4k model (12V)

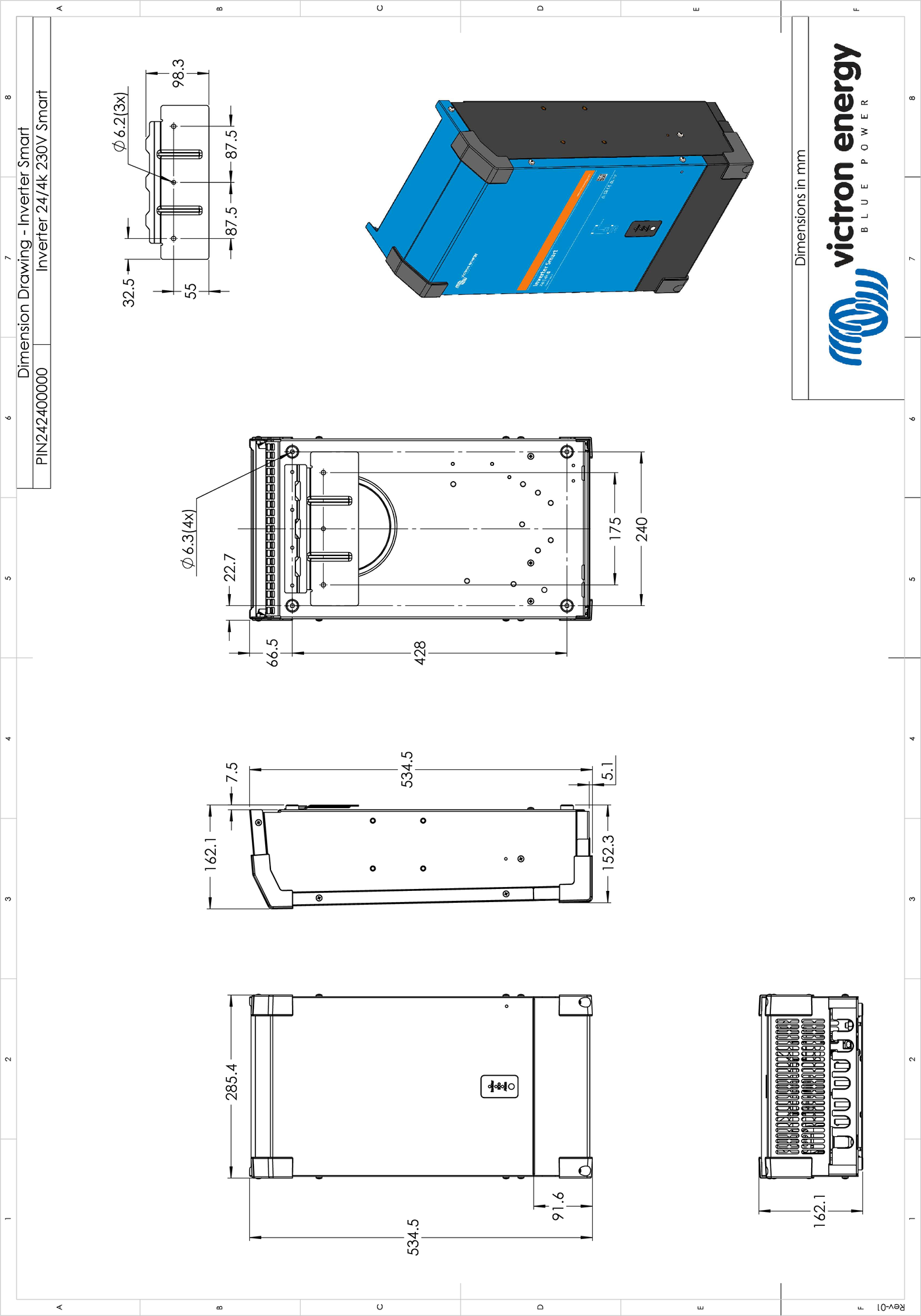

7.5. [en] Dimensions - 4k model (24V)
