7.1. Übersicht der Anschlüsse


[en] Connections 2k5 model


Anschlüsse des Modells 3000 VA

[en] Connections 4k model


#

Anschluss

Namen der Anschlüsse

A

Wechselstromausgang

L (Phase), N (Nullleiter), PE (Erde)

B

Batterie

+ (positv), - (negativ)

C

[en] GND

[en] Chassis grounding lug

D

Alarm (programmierbares Relais)

NO, COM, NC

E

Ferngest. Schalter

H, L

F

VE.Direct

VE.Direct

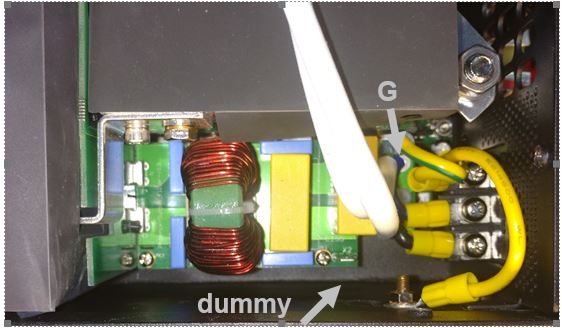

7.2. Installationshinweise für die Modelle 1600 VA und 2000 VA mit schwebender Erdung

Der Erdungsdraht „G“ verbindet den Nullleiter des Ausgangs mit der Erde. Wenn ein „floating“ (potentialfreier) Ausgang gewünscht wird, muss er an eine „Dummy“-Anschlussklemme neu angeschlossen werden.

Bei einem potentialfreien Ausgang kann der Strommesswert ohne Last einen Offset von etwa 100–50 mA aufweisen. Achten Sie auch darauf, dass ein GFCI (oder RCCB) nicht richtig funktionieren wird.

[en] The image on the right applies to the 2k5 model.


[en] The image on the right applies to the 4k model.


7.3. [en] Dimensions - 2k5 model

DimensionDrawing_Inverter_Smart_12V2k5_24V2k5-rev00.pdf

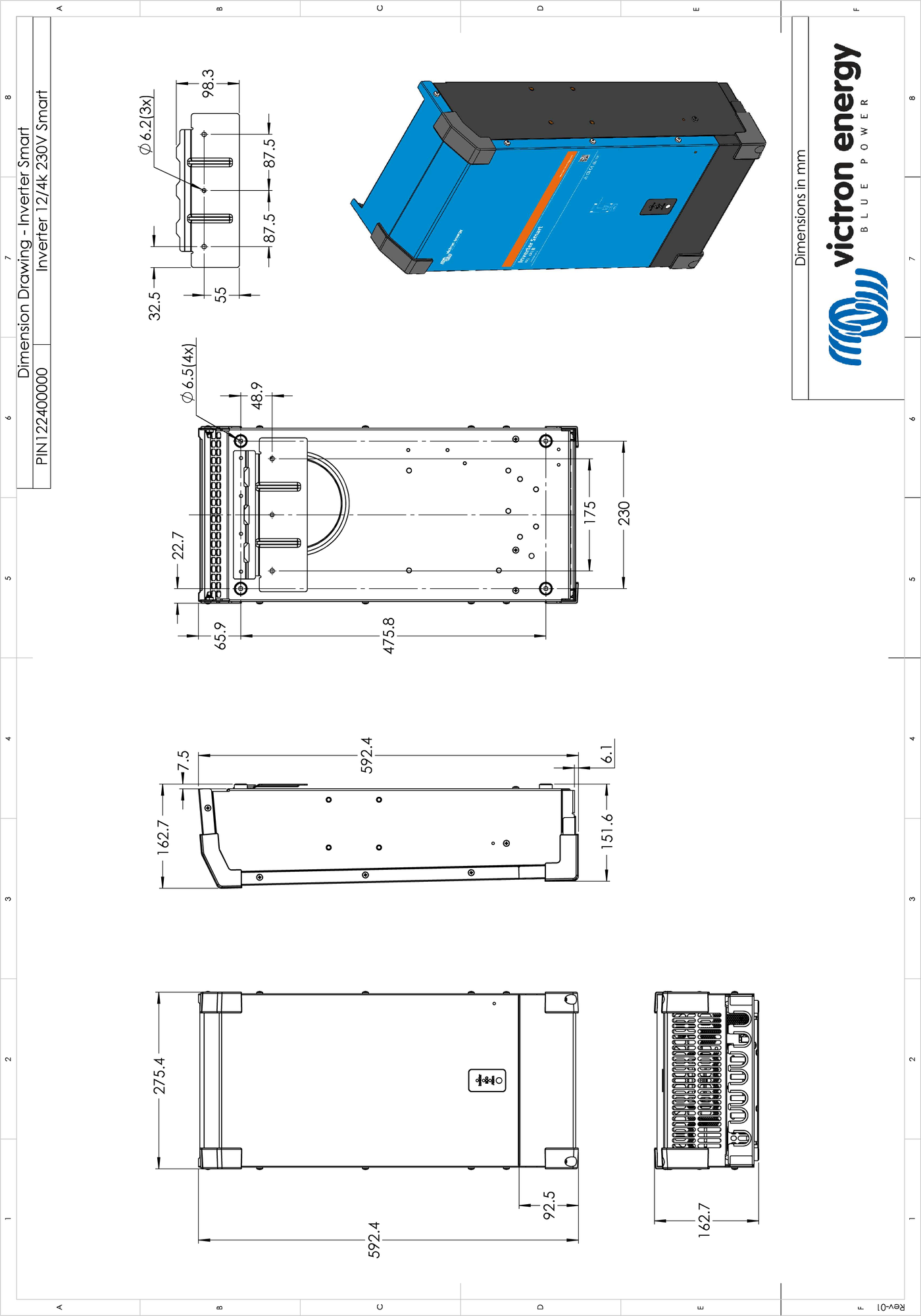

7.4. [en] Dimensions - 4k model (12V)

Rotated_DimensionDrawing_Inverter_12V4k_230V_Smart_PIN122400000_-rev01.pdf

7.5. [en] Dimensions - 4k model (24V)

Rotated_DimensionDrawing_Inverter_24V4kW_230V_Smart_PIN242400000_-rev01.pdf
